仁怀市LNG接收供应站及L_CNG加气站工程施工组织设计方案1仁怀市LNG接收供应站及L_CNG加气站工程施工组织设计方案【最新资料，WORD文档，可编辑】仁怀市LNG接收供应站及L-CNG加气站工程施工组织设计编制：审核：批准：新地能源工程技术有限公司年月日目录第一章施工组织设计(6)一、施工组织设计编制说明(6)1、编制依据(6)2、编制原则(6)3、遵循的主要标准规范(6)二、工程概述(9)1、项目名称(9)2、建设规模(9)3、施工地点(9)4、工程范围(9)5、项目承包范围：(9)三、施工部署(11)1 、指导思想(11)2、工期要求及各项经济技术指标(11)3、组织机构和人员配备(12)四、施工准备工作计划(13)1、技术准备计划(13)2、现场准备计划(13)五、主要施工技术方案(14)1、设备安装施工方案(14)2、工艺管道施工方案(23)3、不锈钢管道焊接施工方案(38)4、吹扫打压方案(46)5、仪表安装施工方案(49)6、电气安装施工方案(53)六、工程质量及保证措施(62)1、工程质量目标(62)2 、工程质量保证的原则(62)3 、质量保证措施(63)4、施工设备质量控制(66)5、施工环境控制(66)6、检验、测量和试验设备的控制(66)7、检验和试验(66)8、过程检验和试验(67)9、最终检验和试验(67)10、质量检验组织及质量检查员(68)11、不合格品的控制(68)12、搬运、贮存、防护和交付(68)13、质量记录(69)14、服务(70)七、HSE（健康、安全、环保）管理措施(71)1、HSE管理目标(71)2、HSE管理体制(71)3、安全管理措施(71)4、本项目作业HSE重点管理措施(79)5、检查与监督(83)八、工期保证措施(85)1、加强组织领导(85)2、施工人力资源保证(85)3、建立完善的施工进度控制体制(85)4、物资供应保证(85)5、技术保证(85)6、质量保证(86)7、提高加工厂预制深度，缩短现场安装时间(86)8、施工进度与经济挂钩，加大奖罚力度。

LNG接收供应站及LCNG加气站工程施工设施平面布置方
案
1、施工临设规划
1.1 规划原则
在规划本工程施工临时设施建设上要本着节约用地、有利施工、方便生活的原则，结合厂区预留地面积大、预留地宽广的情况，合理安排使用，以达到缩短运距、增效降本和加快工程建设速度的目的。

1.2 规划内容
施工临时设施内容包括：现场办公室、施工（生产）、营地生活和临时公用设施等。

结合到现场世纪情况，拟定将生活区、生产区一并建在厂区内，以便于日常管理和节省上下班的时间。

2、临时供电、供水
根据本工程施工机具动力和现场照明情况，暂定共设置2个主配电箱，1个设置在预制场，1个设置在罐区；生活区的照明从预制场的配电箱中接出，并设置配电箱。

临时供电系统由专业工程师设计，专业施工人员实施并负责日常管理和维护，以保证施工现场的正常供电和安全用电。

施工现场生活用水从市政管网接出总管后，设置水表，用2寸水管直接接至生活区和办公室前；
3、临时用地表
仁怀项目临时用地表。

，严格按照控制点的要求进行施工;，务必使其理解技术要求、施工方法及施工中应特别注意的事项。

2.2技术准备工作：，会同业主和监理单位进行图纸会审。

2. 2. 3提出施工材料预算及委托加工订货。

，力求科学合理，并制定可行的文明工地管理办法。

2. 2. 7项目总工组织各专业技术人员认真学习设计图纸，领会设计意图，做好图纸会审。

2.3劳动力及物质、设备准备工作：，编制施工使用计划，落实主要材料，并根据施工进度控制计划安排，制定主要材料、半成品及设备进场时间计划。

根据详细的施工图材料预算，准备所有管道安装所需的材料。

施工所需的消耗材须经正规厂家采购，所有材料均须具备产品质量保证书;材料运到施工现场后，与业主及监理一同对其进行检验，并将检查结果及时向业主报验;，做好开工前准备工作。

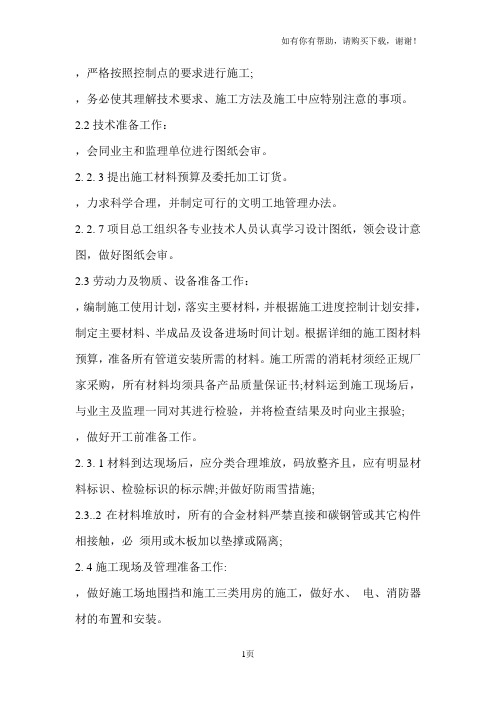

2. 3. 1材料到达现场后，应分类合理堆放，码放整齐且，应有明显材料标识、检验标识的标示牌;并做好防雨雪措施;2.3..2在材料堆放时，所有的合金材料严禁直接和碳钢管或其它构件相接触，必须用或木板加以垫撑或隔离;2. 4施工现场及管理准备工作:，做好施工场地围挡和施工三类用房的施工，做好水、电、消防器材的布置和安装。

2..4.2抓紧与各有关部门接洽，疏通关系，办理开工前各项手续，保证施工顺利进行。

，做好施工队伍的编制及其分工，做好进场三级教育和操作培训。

电，二级保护。

本工程临时用电均从甲方提供的电源引出，并设总配电箱，从甲方提供电源位置采用三相五线制配线引入总配电箱，其他内容严格执行《施工现场临时用电安全技术规范)) JGJ46-88。

3、主要项目施工方法3. 1管道安装施工方案3. 1. 1管道安装1)管道施工前，应仔细检查管道及其组成件的数量、规格、材质外观质量，均应符合设计要求及标准、规范要求，有材质证明书、产品质量合格证;对不锈钢管道及管道组成件进行材质复验。

2)阀门均经强度及严密性试验合格。

3)在管沟内的支架上制作管卡时，应在敷设管道的方向上拉线定管卡位置，以保证管卡位置满足管道安装要求。

*********************LNG加气站施工组织设计方案第一章工程概况工程名称：*********************工程地点：*********************设计单位：*********************建立单位：*********************本工程所有单体均为砖混构造，根底为墙下条形根底，砌体施工质量控制等级为B级，设计使用年限为50年；工程主要包括营业用房、生活用房、消防泵房和净水装置间及加气罩棚；营业用房总建筑面积为249.85㎡，建筑高度为4.2m；生活用房总建筑面积为211.70㎡，建筑高度为 3.60m；消防泵房总建筑面积为29.68㎡，建筑高度为 3.30m；净水装置间总面积为29.00㎡，建筑高度为 3.30m；营业用房、生活用房、消防泵房和净水装置间均为地上一层建筑；建筑构造的平安等级为二级，耐火等级为二级，屋面防水等级为Ⅱ级，抗震设防烈度为7度，抗震设防类别为乙类。

本工程所有单体均以建筑物室地坪作为相对±0.000标高，相当于总图专业总平面布置图中单体所在绝对标高加室外高差。

营业用房、生活用房、消防泵房、和净水装置间室外高差均为0.300m。

二、施工目标1、工程质量目标：合格主体构造施工阶段，重主体，抓关键部位；装饰阶段，外装饰工程先做样板后施工，确保外观质量；中间构造验收和竣工验收一次到达一次性合格标准。

2、平安目标：杜绝重大伤亡事故，事故频率一般控制在1‰，文明施工。

做好平安宣传和教育，开展百日平安活动，把平安措施落到实处。

3、文明施工目标：搞好现场文明施工，做到三个规定，遵守“建筑业职工文明守那么〔八要八不准〕〞树立公司形象。

4、工期目标：确保工程合同规定要求日历天，采取有效的抢工措施，力争提前。

三、施工程序工艺流程：1、地基根底工程：定位放线→挖基槽→验槽→垫层砼→根底钢筋砼→回填土。

2、构造工程：砌砖墙→构造柱钢筋→顶板钢筋。

CNG加气站建设工程施工组织设计完整版-----------------------作者：-----------------------日期：(此文档为word格式，下载后您可任意编辑修改！)第一章工程概况1 工程特点1.1本项目位于，占地面积约为3600平方米,本项目在储配站基础上进行扩建,站内包括加气区、站房、加气装置区、站房为移动活动板房结构,站房内有值班室、配电室；加气区设2台加气机，罩棚为钢结构，投影面积为105平方米；加气装置区内有储气瓶拖车、卸气柱、撬装压缩机、储气瓶组；战区道路为混凝土道路，进出站区的道路均向外坡，与站前路面相接。

,1.2 该工期紧迫，工程部署要求高。

1.3新建加气站危险性极大，安全要求高。

2.2加气区内设置2台双线双枪加气机，加气装置区内设置水容积为18立方米的储气瓶拖车1台，1台撬装压缩机，储气设施水容积为4立方米的储气瓶组1台。

2.3站房为活动板房、罩棚为钢结构。

2.4动力采用三相五线制供电。

电压等级为AC220380V。

本工程保护接地、工作接地、防雷接地、防静电接地、信息系统接地等共用一个接地系统，系统接地电阻不大于1欧姆。

2.5站内已有地下式消防水池一座，有效容积200m³，消防水泵（Q=15LS,H=42M)两台，一用一备；站内设有DN100环状消防水管网，管网上设有地下式消火栓3套，站内设有若干手提式及推车式干粉灭火器。

本次新增手提式及推车式灭火器若干。

2.6加气站内设有可燃气体检测报警系统，控制器设置在原有操作室。

2.7.工期要求：施工工期设定为120天。

3建设地点特征工程地处和静县，其主要气候特点是：春季大风及夏季炎热且干旱，降水稀少，蒸发强烈，空气干燥，风沙活动剧烈及沙尘暴，浮尘天气较多，全年盛行东风、东北风，年平均气温10.6℃，最高气温40.8℃，最低气温-27.9℃最大风速22ms4施工条件生活用水、工业用水和施工用电、交通条件较便利，通讯畅通。

LNG加气站和CNG常规加气站工程初步设计的方案LNG和CNG是两种不同的天然气加气站工程设计方案。

下面是LNG加气站和CNG常规加气站工程的初步设计方案。

1.设计目标：建设一座LNG（液化天然气）加气站，提供液化天然气供应，满足LNG燃气车辆的加气需求。

2.设计流程：-选择合适的地理位置：选择地理位置接近LNG供应基地，并尽量避免居民区，同时要考虑交通便利性和易于扩建的空间。

-设计加气设备：选择适合加气站的LNG泵、储罐和其它设备，确保其安全可靠、高效耐用。

-设计加气站布局：考虑到安全性和操作的便捷性，合理规划加气站内的设备布局和车辆进出口设计。

-安全设计：按照相关标准和规范设计安全系统，包括气体检测、泄漏报警、消防设施等，确保LNG加气站的安全操作。

-环境保护设计：考虑到LNG加气站可能产生的污染物和噪音，设计相应的环境保护措施，如噪音隔离，VOC（挥发性有机物）控制系统等。

-系统集成设计：将各个组成部分集成为一个完整的LNG加气站系统，确保各系统之间的协调运行。

CNG常规加气站工程初步设计方案：1.设计目标：建设一座CNG（压缩天然气）加气站，提供压缩天然气供应，满足CNG燃气车辆的加气需求。

2.设计流程：-选择合适的地理位置：选择地理位置接近CNG供应管道，尽量避免居民区，同时考虑交通便利性和易于扩建的空间。

-设计加气设备：选择适合加气站的CNG压缩机、储罐和其它设备，确保其安全可靠、高效耐用。

-设计加气站布局：考虑到安全性和操作的便捷性，合理规划加气站内的设备布局和车辆进出口设计。

-安全设计：按照相关标准和规范设计安全系统，包括气体检测、泄漏报警、消防设施等，确保CNG加气站的安全操作。

-环境保护设计：考虑到CNG加气站可能产生的污染物和噪音，设计相应的环境保护措施，如噪音隔离，VOC控制系统等。

-系统集成设计：将各个组成部分集成为一个完整的CNG加气站系统，确保各系统之间的协调运行。

仁怀市l n g接收供应站及l c n g加气站工程施工组织设计方案This model paper was revised by the Standardization Office on December 10, 2020仁怀市LNG接收供应站及L_CNG加气站工程施工组织设计方案【最新资料，WORD文档，可编辑】仁怀市LNG接收供应站及L-CNG加气站工程施工组织设计编制：审核：批准：新地能源工程技术有限公司年月日目录第一章施工组织设计一、施工组织设计编制说明1、编制依据1）招标单位提供的设计图纸。

2）国内现行相关标准、规程和规范。

3）我公司同类工程施工组织设计和施工经验。

2、编制原则为满足仁怀市LNG接收供应站及L-CNG加气站工程项目施工实际需要,并能够对施工准备及施工组织提供重要依据和指导，全心全力打造优质一流工程，特遵循如下编制原则：1）坚持让用户满意的服务宗旨，明确树立施工前为用户着想、施工中为用户负责、施工后让用户满意的经营管理思想。

2）在组织机构、劳动组织、技术方案、机具配置、进度控制和质量控制上，推行工程建设项目全优化工作法，以满足优质工程的要求。

3）在编制中应用现代科学方法和先进管理手段，在施工组织和组织施工方面体现现代化施工组织设计的要求。

4）在规划施工方法上充分应用国内外有关施工科技新成果、先进施工方案和现代化施工机械。

5）严格执行国家现行设计规范，贯彻国家有关消防、环境保护、劳动安全及工业卫生的有关法规。

3、遵循的主要标准规范《城镇燃气输配工程施工及验收规范》（CJJ33—2005）；《汽车加油加气站设计与施工规范》（GB50156-2002 2006版）《压力容器安全技术规程》（1999）；《现场设备、工业管道焊接工程施工及验收规范》（GB50236-98）;《工业及金属管道工程施工及验收规范》（GB50235-97）；《工业金属管道工程质量检验评定标准》（GB50184－93）《石油化工有毒、可燃介质管道工程施工及验收规范》（SH3501-2002）；《承压设备无损检测》（JB/T4730－2005）《机械设备安装工程施工及验收通用规范》（GB50231－98）《压力管道安全管理及监察规定》（1996）《建设工程文件归档整理规范》（GB/T50328-2001）《工业自动化仪表工程施工及验收规范》（GB50093-2002）《压缩机、风机、泵安装工程施工及验收规范》（GB50275-98）《电气装置安装工程电缆线路施工及验收规范》（GB50168-2006）《电气装置安装工程电气设备交接试验标准》（GB50150-2006）《工业设备及管道防腐蚀工程施工及验收规范》（HGJ229-91）《火灾自动报警系统施工及验收规范》（GB50166-2007）《石油化工剧毒、可燃介质管道工程施工及验收规范》（SH3501-2002）《石油天然气站内工艺管道工程施工及验收规范》（SY0402-2000）《钢质压力容器焊接工艺评定》（JB4708-2000）主要设备材料检验标准低温罐执行GB18442-2001《低温绝热压力容器》不锈钢管执行GB/T14976-2002《不锈钢管》高压不锈钢管执行GB5310-1995《高压锅炉用无缝钢管》20＃钢管执行GB/T8163-99《流体输送用无缝钢管》不锈钢管件执行GB12459-90《不锈钢管件》仪表电缆执行GB9330-88《仪表电缆》电力电缆执行GB12706.1-2002《电力电缆》对于以上所列的技术标准、规范，如果施工时不是投标截止前最新版本，则按最新版本的标准、规范执行。

LNG加气站及CNG常规加气站工程初步设计LNG加气站和CNG常规加气站是现代化的加气设施，用于为液化天然气（LNG）和压缩天然气（CNG）车辆提供燃料，这些车辆在环保和经济方面都具有明显优势。

下面对LNG加气站和CNG常规加气站的初步设计进行介绍。

LNG加气站主要由以下几个部分组成：LNG储罐、泵站、蒸发器、加气机、压缩机、计量系统和安全控制系统等。

首先，LNG储罐是用来存储液化天然气的设备，必须具备一定的密封性和保温性能，以确保LNG的质量和储存安全。

泵站用于抽取储罐中的LNG，并将其送入蒸发器进行蒸发，蒸发后的气体将被加气机压缩，并通过压缩机增压，最后通过计量系统向车辆提供燃料。

安全控制系统负责监控LNG加气站的运行状态，并对温度、压力等参数进行实时检测和报警。

CNG常规加气站主要由以下几个部分组成：CNG储气罐组、气压调节装置、净化装置、计量系统和安全控制系统等。

CNG储气罐组用于存储压缩天然气，同样需要具备较高的密封性能和安全性能。

气压调节装置主要用于调整CNG的压力，以满足不同车辆的需求。

净化装置则用于去除CNG中的杂质，提高燃气的纯度。

计量系统负责测量和记录车辆加注的CNG数量，以确保计费的准确性。

安全控制系统通过对加气站的运行状态进行监控和控制，确保加气站的安全性和稳定性。

在LNG加气站和CNG常规加气站的设计中，必须考虑以下因素：首先，安全性是最重要的因素之一、加气站必须严格遵守相关安全规定，确保加气过程的安全性和可靠性。

其次，加气站应高效节能，具备较低的能耗和较高的环保性能，以满足绿色出行的要求。

最后，加气站的设计需要考虑可操作性和可扩展性，满足未来道路交通发展的需求。

总结起来，LNG加气站和CNG常规加气站是为LNG和CNG车辆提供燃料的现代化加气设施。

通过合理设计和布局，可以满足车辆加气需求，提高加气效率，保障加气过程的安全和可靠性。

与传统燃油车相比，LNG和CNG车辆具有更低的排放和更低的运营成本，是未来道路交通发展的趋势。

LNG站施工组织设计方案本项目为LNG站一期工程的低温储罐(甲供、含储罐吊装服务，吊装费甲方负责)、LNG压力管道的安装及相关配套的LNG设备、管道、阀门、管件等材料的采购（管道支架土建基础及管沟甲方负责）。

LNG 系统安装、调试、预冷实验（不含液氮）及LNG液体管道保冷。

其中LNG工艺系统含加臭；场站燃气泄漏报警和PLC控制系统（不含电缆土建挖沟）含上位信号转换及投影；LNG充装系统（不含地磅称）;LNG液相管道保冷施工(铝皮包扎);系统吹扫预冷置换；基础施工指导等。

1．混气部分为一期工程的LPG+AIR及NG+AIR的系统项目（含PLC监控系统、进口热值仪和混气过程装备：流量计、调压器以及流量调节装置）的安装调试。

2．本项目不含LNG站和混气站的报建、探伤、验收以及安装资质（安装资质由甲方提供）等费用，但乙方负责相关验收资料的编制工作。

3．工程质量应达到按国家有关规、标准验收合格；并与图纸设计、工艺技术要求相符。

甲方新增加的超出国家有关验收规、标准，并超出图纸设计、工艺技术要求的设备及材料不在本承包合同之。

4．按照主导工艺的行业要求，协助甲方协调好项目有关各方（包括土建、消防水池、消防设施、站区沟开挖、回填砂等工作的有关承包单位）在项目进度计划实施过程中的相关工作。

晟丰能源科技发展天然气储存输配中心安装工程施工方案4、大型设备吊装方案 4.1编制依据4.1.1．大型设备吊装工程施工工艺标准SHJ515-90 4.1.2．工程建设安装工程起重施工规HG20201-2000 4.1.3．建设单位提供的施工图 4.1.4．起重吊装常用数据手册4.2贮罐吊装工艺(选取最大、最重的LNG 低温贮罐为代表)100m3LNG 贮罐φ3.5米，高约18米，为立式贮罐。

估计重量约42吨。

贮罐基础高1.2米，总安装高度约19.2米。

根据施工图纸的总平面图，在罐区的东南方进行吊装作业，具体方面如图1、图2辅吊车65吨主吊车150吨米N图125米10米图24.3吊装方法选用汽车吊装。

LNG加气站工程施工组织设计1. 引言工程施工组织设计是在建设项目进行施工前，根据工程特点、施工条件和目标要求制定的施工组织与施工方法，旨在合理安排施工活动，提高施工效率，确保施工质量和安全，本文将以LNG加气站工程为例，进行施工组织设计的详细介绍。

2. 施工现状LNG加气站工程位于城市A的郊区，占地面积约5000平方米，主要包括LNG储罐区、液化机装置区、泵房区、加气设备区等。

施工前需进行场地平整、基础建设、管道铺设等工作。

3.1 安全原则施工过程中必须严格按照国家安全标准进行操作，加强安全技术措施，确保施工人员和设备的安全。

3.2 环境保护原则施工过程中需遵守环境保护法规，减少对周围环境的影响，合理处理废弃物，控制噪音和粉尘污染。

3.3 经济效益原则施工过程中需合理调配资源，提高施工效率，降低成本，确保工程质量。

4.1 施工前准备在施工前，需制定详细的施工计划和工程进度表，并组织人员进行技术培训和安全教育，确保施工人员具备必要的技能和安全防范意识。

4.2 场地平整工程首先进行场地平整工程，包括清理废弃物、清理杂草、填充土方等工作。

根据土方量和工期，确定土方机械和人员的配置方案，并制定土方施工技术指南。

4.3 基础建设工程根据设计要求，进行基础建设工程，包括LNG储罐基础、液化机装置基础、泵房基础等。

确保基础工程的稳定性和承载力，采用适当的施工方法和材料，进行细致的施工控制。

4.4 管道铺设工程根据管道设计方案，进行管道铺设工程。

首先进行管道沟挖掘和支护工程，然后铺设管道，并进行连接和试压。

在施工过程中，遵循管道安装技术规范，确保管道质量和安全。

4.5 设备安装工程安装LNG储罐、液化机装置、泵房设备以及加气设备等。

根据设备安装要求，制定详细的安装方案，并组织专业人员进行设备安装，保证设备正确安装和调试。

4.6 安全监控工程安装安全监控设备，包括火灾报警器、气体泄漏报警器、监控摄像头等。

确保LNG加气站的安全运行和安全管理。
