STC单片机STC-isp烧录软件（4.8版本）安装及使用说明STC单片机STC-isp烧录软件（4.8版本）安装及使用说明一、烧录软件的安装步骤1、从网上下载stc-isp烧录软件stc-isp-v4.80-not-setup.exe。
2、在要安装的磁盘上建立stc-isp-v4.80-not-setup.exe安装的文件夹。
（本教程选择的磁盘为D盘，安装的文件夹名为STC-isp 烧录软件）3、双击stc-isp-v4.80-not-setup.exe安装软件图标如图1-1所示：图1-1接着进入安装设置窗口如图1-2所示。
4、在弹出的窗口中点击浏览选择安装目录，如图1-3所示图1-35、点击确定后点击安装。
如图1-4所示。
图1-4现在软件就安装完成了。
二、STC-isp烧录软件的使用方法1、安装完STC-isp烧录软件后，打开软件的安装目录双击STC-isp烧录软件的启动图标，如图2-1所示:图2-1接着会打开STC-isp烧录软件，如图2-2所示：图2-22、点击MCU type下拉框选择单片机的型号（我们这里选择STC89LE516RD+），如图2-3所示：图2-33、在软件界面的步骤2的组合框里点击“打开程序文件”按钮，选择需要烧录的烧录程序hex文件。
如图2-4所示：图2-44、点击步骤3的串口选择下拉列表框，选择串口。
如图2-5所示：图2-55、选择最高波特率为115200，最低波特率为1200.如图2-6所示：图2-6注明：如果程序烧录失败可把最高波特率的设置降低。
6、在步骤4的组合框的单选项“Double speed /双倍速”一栏中选择“6T/双倍速”。
在“振荡放大器增益”一栏中选择“full gain”。
在“下次冷启动P1.0/P1.1”一栏中选择“与下载无关”。
在“内部扩展AUX-RAM”一栏中选择“允许访问”。
在“下次下载用户应用程序时将数据Flash区一并擦除”一栏中选择“NO”。

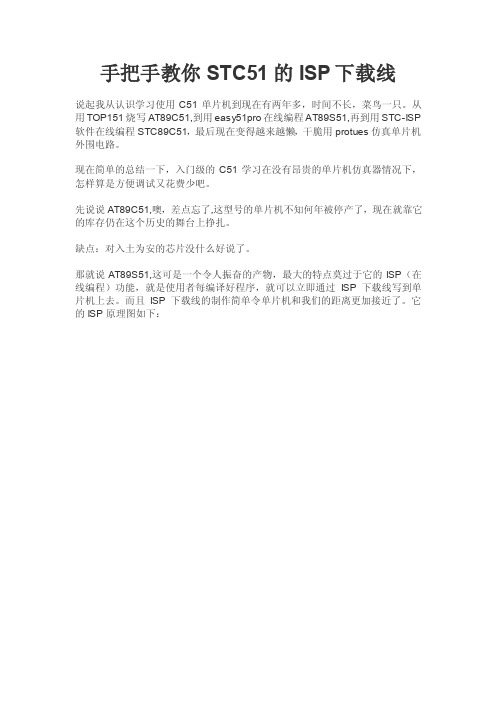

手把手教你STC51的ISP下载线说起我从认识学习使用C51单片机到现在有两年多，时间不长，菜鸟一只。
从用TOP151烧写AT89C51,到用easy51pro在线编程AT89S51,再到用STC-ISP 软件在线编程STC89C51，最后现在变得越来越懒，干脆用protues仿真单片机外围电路。
现在简单的总结一下，入门级的C51学习在没有昂贵的单片机仿真器情况下，怎样算是方便调试又花费少吧。
先说说AT89C51,噢，差点忘了,这型号的单片机不知何年被停产了，现在就靠它的库存仍在这个历史的舞台上挣扎。
缺点：对入土为安的芯片没什么好说了。
那就说AT89S51,这可是一个令人振奋的产物，最大的特点莫过于它的ISP（在线编程）功能，就是使用者每编译好程序，就可以立即通过ISP下载线写到单片机上去。
而且ISP下载线的制作简单令单片机和我们的距离更加接近了。
它的ISP原理图如下：其中ISP下载程序可以用easy 51pro v2.0。
相比昂贵的仿真器，做上图的元器件总共也就十块钱左右吧。
缺点：一、并口连接电脑，1.可能占用打印机口；2.是笔记本是没有并口的。
二、下载线制作一次成功率不大，不是漏接了这个脚就是那个口，对于新手而言尤其这样。
三、下载线寿命不长，一两次不知明的原因（通常静电），就可以把里面的那块芯片（74LS244）烧坏。
并且，实际你都不知道到底哪里出毛病了。
也许，世界上真的没有最好，只要更好，自从好友张JL和陈Y介绍了STC的51系列单片机给我之后，发现竟然有这么方便好用功能强大的单片机。
STC51单片机的型号跟ATMEL的大致一样，有STC89C51,C52等，对应于AT89C51,C52等对应它们的内部RAM内部ROM中断口等，是完全一样的。
当然，STC系列单片机是改进型的单片机，它的热重启，串口ISP等功能确实为我准备介绍给大家提供了理由。
先说说ISP功能，它跟电脑连接就只有三根线，就是通过RS-232传输。
实验一：单片机调试软件安装和ISP下载软件的安装与下载实验内容与要求：1、学会USB取电线和串行口USB-232 ISP线的物理连接。
2、USB转232串口(H340驱动)USB设备驱动程序安装，STC串口下载软件STC-ISP V38A的安装。
3、学会利用STC-ISP V38A下载软件将事先准备好的HEX文件烧写入STC89C52RC单片机芯片，观察实验结果。
4、撰写实验报告，并说明观察到的实验结果实验讲义：一、学会USB取电线和串行口USB-232 ISP线的物理连接1、将USB方口取电方口一头连接入实验班方口母座，另一头接电脑USB，见下图蓝方框USB转232串口线，9芯一头接实验班RS232母座，另一头接电脑USB，见下图红色方框二、USB转232串口(H340驱动)USB设备驱动程序安装连接好以后。
会出现，下图安装提示选择从列表或指定位置安装，选择下一步会出现如下图提示选择，在搜索中包括这个位置，点击浏览，会出现浏览文件窗口，如下图点击右侧树形结构，将“+”展开，选择USB转串口线驱动文件夹下面的R340文件夹，点击确定。
下面将返回“找到新硬件向导”窗口如下图。
选择下一步。
USB转RS232驱动程序安装完成。
方口USB不需要安装驱动。
下面在桌面右键单击我的电脑，在弹出的菜单中，选择”管理”，如下图在出现的计算机管理界面中，展开左侧的目录，选择，“系统工具”下面的“设备管理器”，在右侧窗口中，展开“端口”，出现USB-SERIAL (COM5)，（注意COM5只是随机的，会根据你插入USB设备的情况而改变，也有可能是COM1 COM3）双击USB-SERIAL (COM5)，出现下面“USB-SERIAL (COM5)属性”窗口选侧“端口设置”，看到每秒位数为9600（注USB-SERIAL (COM5)属性只做查看用，它提供了两个信息，通信口为COM5，每秒位数为9600，这在后面下载程序的时候需要用到）三、学会利用STC-ISP V38A下载软件将事先准备好的HEX文件烧写入STC89C52RC单片机芯片在文件夹中找到，并打开“stc-isp-v3.8a非安装版”文件夹找到STC-ISP V38A，双击鼠标左键运行它。
l Windows XP安装方法 (2)l Windows 7（32位）安装方法 (9)l Windows 7（64位）安装方法 (12)l Windows 8（32位）安装方法 (21)l Windows 8（64位）安装方法 (30)l Windows 8.1（64位）安装方法 (38)l Windows XP安装方法打开V6.79版（或者更新的版本）的STC-ISP下载软件，下载软件会自动将驱动文件复制到相关的系统目录插入USB设备，系统找到设备后自动弹出如下对话框，选择其中的“否，暂时不”项在下面的对话框中选择“自动安装软件(推荐)”项在弹出的下列对话框中，选择“仍然继续”按钮接下系统会自动安装驱动，如下图出现下面的的对话框表示驱动安装完成此时，之前打开的STC-ISP下载软件中的串口号列表会自动选择所插入的USB设备，并显示设备名称为“STC USB Writer (USB1)”，如下图：l Windows 7（32位）安装方法打开V6.79版（或者更新的版本）的STC-ISP下载软件，下载软件会自动将驱动文件复制到相关的系统目录插入USB设备，系统找到设备后会自动安装驱动。
安装完成后会有如下的提示框。
此时，之前打开的STC-ISP下载软件中的串口号列表会自动选择所插入的USB设备，并显示设备名称为“STC USB Writer (USB1)”，如下图：注：若Windows 7下，系统并没有自动安装驱动，则驱动的安装方法请参考Windows 8（32位）的安装方法l Windows 7（64位）安装方法由于Windows7 64位操作系统在默认状态下，对于没有数字签名的驱动程序是不能安装成功的。
所以在安装STC-USB驱动前，需要按照如下步骤，暂时跳过数字签名，即可顺利安装成功。
首先重启电脑，并一直按住F8，直到出现下面启动画面选择“禁用驱动程序签名强制”。
启动后即可暂时关闭数字签名验证功能插入USB设备，并打开“设备管理器”。

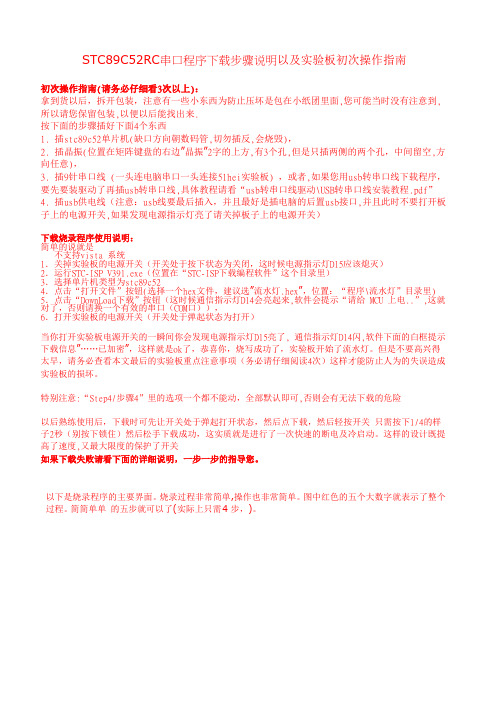

STC89C52RC串口程序下载步骤说明以及实验板初次操作指南初次操作指南(请务必仔细看3次以上)：拿到货以后，拆开包装，注意有一些小东西为防止压坏是包在小纸团里面,您可能当时没有注意到,所以请您保留包装,以便以后能找出来.按下面的步骤插好下面4个东西1. 插stc89c52单片机(缺口方向朝数码管,切勿插反,会烧毁)，2. 插晶振(位置在矩阵键盘的右边”晶振”2字的上方,有3个孔,但是只插两侧的两个孔，中间留空,方向任意)，3. 插9针串口线 (一头连电脑串口一头连接51hei实验板) ，或者,如果您用usb转串口线下载程序，要先要装驱动了再插usb转串口线,具体教程请看“usb转串口线驱动\USB转串口线安装教程.pdf”4. 插usb供电线（注意：usb线要最后插入，并且最好是插电脑的后置usb接口,并且此时不要打开板子上的电源开关,如果发现电源指示灯亮了请关掉板子上的电源开关）下载烧录程序使用说明：简单的说就是不支持vista 系统1．关掉实验板的电源开关（开关处于按下状态为关闭，这时候电源指示灯D15应该熄灭）2．运行STC-ISP V391.exe（位置在“STC-ISP下载编程软件”这个目录里）3．选择单片机类型为stc89c524．点击“打开文件”按钮(选择一个hex文件，建议选”流水灯.hex”，位置：“程序\流水灯”目录里) 5．点击“DownLoad下载”按钮（这时候通信指示灯D14会亮起来,软件会提示“请给 MCU 上电..”,这就对了，否则请换一个有效的串口（COM口）），6．打开实验板的电源开关（开关处于弹起状态为打开）当你打开实验板电源开关的一瞬间你会发现电源指示灯D15亮了, 通信指示灯D14闪,软件下面的白框提示下载信息”……已加密”，这样就是ok了，恭喜你，烧写成功了，实验板开始了流水灯。
但是不要高兴得太早，请务必查看本文最后的实验板重点注意事项（务必请仔细阅读4次）这样才能防止人为的失误造成实验板的损坏。
实验一:单片机调试软件安装和ISP下载软件的安装与下载实验内容与要求：1、学会USB取电线和串行口USB-232 ISP线的物理连接。
2、USB转232串口(H340驱动）USB设备驱动程序安装,STC串口下载软件STC—ISP V38A的安装。
3、学会利用STC-ISP V38A下载软件将事先准备好的HEX文件烧写入STC89C52RC单片机芯片，观察实验结果。
4、撰写实验报告，并说明观察到的实验结果实验讲义：一、学会USB取电线和串行口USB-232 ISP线的物理连接1、将USB方口取电方口一头连接入实验班方口母座，另一头接电脑USB，见下图蓝方框USB转232串口线,9芯一头接实验班RS232母座，另一头接电脑USB，见下图红色方框二、USB转232串口（H340驱动）USB设备驱动程序安装连接好以后。
会出现,下图安装提示选择从列表或指定位置安装，选择下一步会出现如下图提示选择，在搜索中包括这个位置，点击浏览,会出现浏览文件窗口，如下图点击右侧树形结构，将“+"展开,选择USB转串口线驱动文件夹下面的R340文件夹，点击确定.下面将返回“找到新硬件向导"窗口如下图。
选择下一步。
USB转RS232驱动程序安装完成。
方口USB不需要安装驱动。
下面在桌面右键单击我的电脑，在弹出的菜单中，选择”管理",如下图在出现的计算机管理界面中，展开左侧的目录，选择，“系统工具”下面的“设备管理器"，在右侧窗口中,展开“端口”,出现USB—SERIAL (COM5)，（注意COM5只是随机的，会根据你插入USB设备的情况而改变，也有可能是COM1 COM3)双击USB-SERIAL （COM5），出现下面“USB-SERIAL （COM5)属性”窗口选侧“端口设置"，看到每秒位数为9600（注USB-SERIAL (COM5）属性只做查看用，它提供了两个信息，通信口为COM5,每秒位数为9600,这在后面下载程序的时候需要用到）三、学会利用STC—ISP V38A下载软件将事先准备好的HEX文件烧写入STC89C52RC单片机芯片在文件夹中找到，并打开“stc-isp-v3.8a非安装版”文件夹找到STC-ISP V38A，双击鼠标左键运行它。
stc单片机支持串口isp程序下载，不必使用专用下载器，仅使用串口就能下载程序。
但每次下载程序都要断电再上电，比较麻烦。
下面介绍一种不需断电就能下载程序的方法，在程序调试时比较方便。
基本原理：stc单片机有专用的复位寄存器，通过对该寄存器写入不同的数值可以实现单片机热启动复位。
寄存器功能如下图所示：由上图可以看出只要满足某个条件，向ISP_CONTR写入0x60，就可以实现从ISP监控区软启动启动某个条件设置为：当串口接收到0xaa数据时，单片机执行ISP_CONTR=0x60; 指令，从ISP 监控区软启动启动。
演示程序如下：//*************************STC12C5410AD软启动演示**************************////收到0xaa,从ISP监控区软启动,利用该特性,可以实现stc单片机不断电下载//收到0x55,从用户程序区启动//2010年3月13日21:58:49//************************************************************************* #include <STC12C5410AD.H>uint c;//*************** 函数定义 ******************void delay1ms(unsigned int j);void senddata(uchar dc);//*************** 主程序 ********************void main(void){///******************TMOD|=0x20;SCON=0x50;TH1=0xfd; //12T时钟9600bpsTL1=0xfd;TR1=1;ES=1;EA=1;AUXR=AUXR|0x40; //定时器1使用1T时钟 9600*12=115200bps///******************delay1ms(30000);for(c=0;c<256;c++){senddata(c);delay1ms(200);}while(1){}}//***************************发送数据************************** void senddata(uchar dc){SBUF=dc;while(!TI); //当TI=0时，发送未结束，循环等待TI=0; //当TI=1时，发送结束，用软件将TI清零}void uart(void) interrupt 4{uchar cdd;if(RI){RI=0;cdd=SBUF;if(cdd==0xaa){ISP_CONTR=0x60; //软复位,从ISP监控区启动}else if(cdd==0x55){ISP_CONTR=0x20; //软复位,从用户程序区启动}else{senddata(cdd);}}else{TI=0;}}//*************************延时 n*1ms********************void delay1ms(unsigned int j){unsigned int i;for(;j>0;j--){ for(i=0;i<124;i++){;}}}在调试程序中加入串口初始化代码，串口中断代码即可实现不断电下载程序///******************TMOD|=0x20;SCON=0x50;TH1=0xfd; //12T时钟9600bpsTL1=0xfd;TR1=1;ES=1;EA=1;AUXR=AUXR|0x40; //定时器1使用1T时钟 9600*12=115200bps///******************void uart(void) interrupt 4{uchar cdd;if(RI){RI=0;cdd=SBUF;if(cdd==0xaa){ISP_CONTR=0x60; //软复位,从ISP监控区启动}else if(cdd==0x55){ISP_CONTR=0x20; //软复位,从用户程序区启动}else{senddata(cdd);}}else{TI=0;}}在上演示程序中，利用单片机串口收到某个有效数据后，执行从isp引导区软启动的命令（ISP_CONTR=0x60；），实现程序不断电下载。
Keil4安装和烧写工具安装指导书IAP15W4K58S4单片机是STC推出的具有仿真功能的单片机，学习板已经集成USB转串口的功能，通过电脑USB接口即可实现仿真功能。
下面通过图片的形式说明如何安装软件以及实现仿真功能。
一、安装keil41、在软件安装包中找到KEIL_C51_V9.05.rar文件2、双击打开或者解压后运行c51v905.exe文件3、c51v905.exe运行后显示如下点击Next（下一步）出现下图在“I agree to all the terms of the preceding License”前面的复选框中点击后出现对勾，然后点击Next，出现下图上图中默认的路径为“C:\Keil”，这里修改为“D:\Keil”。
然后点击Next，出现如下画面在First Name和E-mail中随便输入一些字母即可，点击Next后软件开始安装，下图显示的是软件安装的进度。
安装完成后出现下图将两个复选框中的对勾取消，点击Finish，完成安装。
桌面上会产生keil4的图标，如下图所示二、Keil破解1、在软件安装包中选择kc51_mdk_keygen，直接双击打开。
2、kc51_mdk_keygen运行后显示如下界面：3、打开安装好的keil，单击菜单栏中的“File”，在下拉列表中单击“License Management”。
4、上一步操作完成后会弹出如下界面：复制CID中的内容，拷贝到破解工具中的CID框中，如下图所示：点击“Generate”会产生序列码，如下图所示：5、将破解工具产生的序列码复制一下，粘贴到下图的New License IDCode(LIC)框中，如下图所示：单击“Add LIC”按键，完成破解。
三、烧写工具STC-ISP安装1、在软件安装包中选择stc-15xx-v6.85，解压到合适的路径，我将该安装包解压到D:\stc-isp-15xx-v6.85路径。
STC-ISP 程序下载软件的安装和使用
使用STC系列单片机必须安装该下载软件，使用AT系列单片机则不需要安装。
1、如何安装？
STC_ISP_V480是一个绿色软件，直接解压缩即可使用，进入软件主目录，运行“STC_ISP_V480.exe”（将该文件设为桌面快捷方式，方便以后操作）即可运行程序。
STC-ISP 软件支持几乎所有的宏晶51芯片，4.80版并不是最新版，但在使用中发现确是比较稳定的版本，如果您需要更高版本，请到宏晶公司官方网站（）下载最新版。
2、如何使用？
运行“STC_ISP_V480.exe”后，进入以下界面：
按提示的步骤进行操作：
①选择芯片类型，必须是STC系列。
②打开需要烧写的HEX文件。
③选择对应的COM口（右击“我的电脑”，点击“设备管理器”，查看对应COM口）。
④默认即可。
⑤点击“下载”，是冷启动下载方式，即先用自锁开关按键关掉系统电源，然后再用自锁开关按键打开系统电源，等待下载完成。
STC-ISP下载软件使用说明
1、打开文件：配套光盘\使用前必看\003-STC下载软件安装方法
2、把下载软件STC_ISP_V480免安装从光盘复制到电脑C盘根目录
3、进入C盘：STC_ISP_V480免安装如图示，创建桌面快捷方式
4、此时桌面将出现STC_ISP_V480
到此完成已成STC下载软件安装
建议大家直接用免安装版的下载软件。
STC -ISP 是专门用于STC（宏晶）系列单片机下载。
该软件分为安装版和非安装版，如果系统在使用非安装版时出现缺少插件现象，请使用安装版。
安装版下载地址：官方网站，网站包含STC的各种官方资料
*************************************************************************** 使用时注意，由于新版本选项较多；不要随意更改相关选项，使用默认的选项就行。
只需做三件事：
1、选择单片机型号；
2、加载烧录文件；
3、选择COM号;
最后点下载（下载前关开发板电源，按下载后，开一下开发板电源）
***************************************************************************。
实验一：单片机调试软件安装和ISP下载软件的安装与下载
实验内容与要求：
1、学会USB取电线和串行口USB-232 ISP线的物理连接。
2、USB转232串口(H340驱动)USB设备驱动程序安装，STC串口下载软件STC-ISP V38A的安装。
3、学会利用STC-ISP V38A下载软件将事先准备好的HEX文件烧写入STC89C52RC单片机芯片，观察实
验结果。
4、撰写实验报告，并说明观察到的实验结果
实验讲义：
一、学会USB取电线和串行口USB-232 ISP线的物理连接
1、将USB方口取电方口一头连接入实验班方口母座，另一头接电脑USB，见下图蓝方框
USB转232串口线，9芯一头接实验班RS232母座，另一头接电脑USB，见下图红色方框
二、USB转232串口(H340驱动)USB设备驱动程序安装
连接好以后。
会出现，下图安装提示
选择从列表或指定位置安装，选择下一步
会出现如下图提示
选择，在搜索中包括这个位置，点击浏览，会出现浏览文件窗口，如下图
点击右侧树形结构，将“+”展开，选择USB转串口线驱动文件夹下面的R340文件夹，点击确定。
下面将返回“找到新硬件向导”窗口如下图。
选择下一步。
USB转RS232驱动程序安装完成。
方口USB不需要安装驱动。
下面在桌面右键单击我的电脑，在弹出的菜单中，选择”管理”，如下图
在出现的计算机管理界面中，展开左侧的目录，选择，“系统工具”下面的“设备管理器”，在右侧窗口中，展开“端口”，出现USB-SERIAL (COM5)，（注意COM5只是随机的，会根据你插入USB设备的情况而改变，也有可能是COM1 COM3）
双击USB-SERIAL (COM5)，出现下面“USB-SERIAL (COM5)属性”窗口
选侧“端口设置”，看到每秒位数为9600
（注USB-SERIAL (COM5)属性只做查看用，它提供了两个信息，通信口为COM5，每秒位数为9600，这在后面下载程序的时候需要用到）
三、学会利用STC-ISP V38A下载软件将事先准备好的HEX文件烧写入STC89C52RC单片机芯片
在文件夹中找到，并打开“stc-isp-v3.8a非安装版”文件夹
找到STC-ISP V38A，双击鼠标左键运行它。
出现下面窗口
在Step1 中选择“STC89C52RC”，Step3中COM选择COM5, Max Buad 中选择“9600”
然后点击Open File/打开文件
然后找到“F:\soft\软件安装\USB烧写芯片-笔记本电脑或无并口新买电脑使用\stc-isp-v3.8a非安装版\键盘数码管蜂鸣器测试程序”文件夹下面的4x4键盘扫描.hex文件夹，点击打开。
会返回如下窗口
点击Download/下载。
等待2-3秒钟后会出现如下窗口。
此时，需要按实验板上的POWER键，关闭电源，然后再打开电源。
（注：只需要上电一次，上电后不要
关闭电源）如下图
此时程序下载入单片机芯片成功。
可以观察实验结果。
实验要点：注意COM口的选择，COM口根据不同电脑不同USB插孔将会变化，所以需要到设备管理器查看后再下载。
最后一步下载的时候，需要关闭电源再上电，这是STC单片机下载区别于并口AT89S52下载的特殊地方。
四、观察实验现象结果并记载入实验报告数据栏
实验二：Keil uVision3 C51调试环境介绍
实验内容与要求：
1、学会Keil uVision3 C51调试环境的安装
2、学会使用Keil uVision3 C51调试环境的使用
3、学会利用Keil uVision3 C51把C语言源文件编译生成相应的HEX文件
实验讲义：
一、Keil uVision3 C51调试环境的安装
Keil C51 软件是众多单片机应用开发的优秀软件之一，它集编辑，编译，仿真于一体，支持汇编,PLM 语言和C 语言的程序设计，界面友好，易学易用。
下面介绍Keil C51软件的安装方法：（本软件只作为学习用途，版权归KEIL公司所有）
首先找到
点击KEILV805中文版。
在弹出的对话框选择
然后在中选择运行。
在弹出的对话框中选择,next
在弹出的安装许可协议中选择，I agree。
，然后鼠标点击NEXT,如下图
在安装路径上选择C:\Program Files\Keil，也可以利用Browse来选择其他安装目录，然后点击NEXT进入下一步
然后在安装信息上填写，姓名，公司名，和Email，填写完毕选择Next
然后进入软件安装。
主要提供课题设计。
主要提供电路板和模块（注：想要进行软件注册详情请见下图，注册成功后可突破试用版代码2K的限制）
）
安装结束后会在桌面出现，快捷方式，双击，启动Keil uVision3，调试环境。
二、Keil uVision3 C51调试环境的使用
学习程序设计语言、学习某种程序软件，最好的方法是直接操作实践。
下面通过简单的编程、调试，引导大家学习Keil C51软件的基本使用方法和基本的调试技巧。
1)建立一个新工程
单击“工程”菜单，在弹出的下拉菜单中选中“N新建工程”选项
2) 然后选择你要保存的路径,输入工程文件的名字,比如保存到F：\卡卡1\目录里,,
工程文件的名字为卡卡1，点击保存。
3)这时会弹出一个对话框,要求你选择单片机的型号,你可以根据你使用的单片机来选择,keil c51几乎支持所有的51核的单片机,我这里还是以大家用的比较多的Atmel 的AT89S52来说明,如下图所示,选择AT89S52之后,右边栏是对这个单片机的基本的说明,然后点击”确定”.
之后出现一个复制标准8051开始代码并添加文件到工程里，我们选择否。
4)完成上一步骤后，屏幕如下图所示
到现在为止，我们还没有编写一句程序，下面开始编写我们的第一个程序。
5)在下图中，单击“文件”菜单，再在下拉菜单中单击“新建”选项
此时光标在编辑窗口里闪烁，这时可以键入用户的应用程序了，但笔者建议首先保存该空白的文件，单击菜单上的“文件”，在下拉菜单中选中“另存为”选项单击，或者直接点击快捷工具保存按钮，
屏幕如下图所示，在“文件名”栏右侧的编辑框中，键入欲使用的文件名，同时，必须键入正确的扩展名。
注意，如果用Ｃ语言编写程序，则扩展名为(.c)；如果用汇编语言编写程序，则扩展名必须为(.asm)。
这里保存为卡卡1.c文件，然后，单击“保存”按钮
6)回到编辑界面后，单击“Target 1”前面的“＋”号，然后在“Source Group 1”上单击右键，弹出如下菜单
然后单击“Add File to Group …Source Group 1‟” 屏幕如下图所示
选中卡卡1.c，然后单击“Add”屏幕好下图所示。
注意到“Source Group 1”文件夹中多了一个子项“卡卡1.c”了吗？子项的多少与所增加的源程序的多少相同。
如图
7)现在，请输入如下的C语言源程序:
#include<reg52.h>
void delaym(unsigned int t)
{
unsigned char j;
while(t--)
{
for(j = 0; j < 125; j++);
}
}
unsigned char a[8]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f}; void main()
{
unsigned char i;
while(1)
{
for(i=0;i<8;i++)
{
P0=a[i];
delaym(1000);
}
}
}
程序输入完毕后，如下图所示
8)在上图中，选择Rebuild All Target Files,入下图
最后发现编译成功。
0个错误和0个警告
9）单击“工程”菜单，再在下拉菜单中单击“”在下图中，选择“目标”选项，晶振选择12.0M
然后选择“输出”选项卡，在“创建HEX 文件”选项上打钩，使程序编译后产生HEX代码，供下载器软件使用。
把程序下载到AT89S52单片机中。
如下图
再进行重新编译会发现，创建了一个叫卡卡1的HEX文件。
即“卡卡1.hex”。
