铁红醇酸防锈漆

湘江油漆
1氨基/硝基/聚氨脂/丙烯酸等系列涂料2 1.1C06-1铁红醇酸底漆2 1.2C53-31红丹醇酸防锈漆2 1.3C04-42各色醇酸磁漆2 2重防腐系列涂料3 2.1SE06-99水性无机富锌底漆3 2.2E06-99无机富锌底漆3 2.3H53-89云铁环氧防锈漆4 2.4H53-88富锌环氧快干防锈底漆4 2.5H06-88铁红环氧车间底漆5 2.6H06-88铁红环氧防锈漆（分装）5 2.7H53-35红丹环氧防锈漆（分装）5 2.8HL52-72环氧煤沥青重防腐涂料（分装）6 2.9HL52-61环氧煤沥青防锈底漆（分装）6 2.10J04-30各色氯化橡胶防腐面漆6 2.11W61-200各色有机硅耐热漆7 2.12 7
1 氨基/硝基/聚氨脂/丙烯酸等系列涂料1.1 C06-1 铁红醇酸底漆
1.2 C53-31 红丹醇酸防锈漆
1.3 C04-42 各色醇酸磁漆
2 重防腐系列涂料
2.1 SE06-99 水性无机富锌底漆
2.2 E06-99无机富锌底漆
2.4 H53-88 富锌环氧快干防锈底漆
2.6 H06-88 铁红环氧防锈漆（分装）
2.7 H53-35 红丹环氧防锈漆（分装）
2.8 HL52-72 环氧煤沥青重防腐涂料（分装）
2.9 HL52-61 环氧煤沥青防锈底漆（分装）
2.10 J04-30 各色氯化橡胶防腐面漆
2.11 W61-200 各色有机硅耐热漆
2.12。

C06-1铁红醇酸底漆组成由中油度干性植物油改性醇酸树脂、氧化铁红等防锈颜料、体质颜料、催干剂、助剂及溶剂等配制而成。

主要特性▪漆膜坚韧具有良好的附着力▪具有良好的防锈性能▪漆膜易打磨，不粘砂纸▪在一般气候条件下耐久性好，但在湿热条件下耐久性差用途适用于在涂装醇酸面漆的钢铁表面作打底漆之用颜色铁红色，色调不定，漆膜平整。

施工参数密度约1.41g/cm³干膜厚度35µm湿膜厚度104µm理论用量147g/m²闪点40 ℃干燥时间（25℃）表干≤2h实干≤24h复涂间隔时间建议涂装道数二道后道配套用漆各种油性、酚醛、醇酸面漆、醇酸甲板防滑漆。

表面处理有氧化皮钢材：喷砂处理至Sa2级（也可采用酸洗方法除尽氧化皮和铁锈）无氧化皮钢材：以弹性砂轮片打磨至St3级涂有车间底漆的钢材：漆膜损伤及锈蚀处二次除锈，打磨至St3级焊接，火焰切割或火工校正燃烧部位：打磨至St3级底材温度底材温度须高于露点以上3℃涂装方法无气喷涂稀释剂110稀释剂稀释量0-5%（以油漆重量计）喷嘴口径0.4-0.5mm空气压力12-15Mpa(120-150kg/cm²)空气喷涂稀释剂110稀释剂稀释量0-10%（以油漆重量计）喷嘴口径2-3mm空气压力0.3-0.4Mpa(3-4kg/cm²)滚涂/刷涂稀释剂110稀释剂稀释量0-3%（以油漆重量计）稀释剂110稀释剂安全措施详细解释参见《安全卫生方面的注意事项》通风量1kg油漆或稀释剂油漆 a. 达到爆炸极限下限（LEL）的10% 86m³b. 达到安全卫生要求（TLV）116 m³稀释剂 a.达到LEL的10% 206m³b. 达到TLV 2800m³包装20L 铁桶装重量20kg贮藏期限12个月声明以上本产品的资料及数据是根据我们的试验和实际使用中的经验而积累的，可作为施工指南。

醇酸防锈漆使用环境要求标准醇酸防锈漆使用环境要求标准1. 引言在金属制品的生产和使用过程中，防锈是一个重要的问题。

金属制品常常需要面对潮湿、腐蚀和氧化等问题，这就要求我们采取措施来保护和延长金属制品的使用寿命。

其中，醇酸防锈漆作为一种常见的涂料，被广泛应用于各个行业。

本文将探讨醇酸防锈漆的使用环境要求标准，以帮助读者更好地理解并正确应用该种涂料。

2. 醇酸防锈漆的特点醇酸防锈漆是一种含有酸性成分的涂料，它具有以下几个主要特点：2.1 防锈效果明显：醇酸防锈漆能与金属表面产生化学反应，在金属表面形成一层保护膜，有效防止金属氧化和腐蚀。

2.2 耐腐蚀性强：醇酸防锈漆具有优良的耐腐蚀性能，能够在恶劣的环境中保持涂层的完整性和稳定性。

2.3 覆盖性好：醇酸防锈漆具有良好的覆盖性能，能够均匀地附着在金属表面，形成一个完整的防护层。

2.4 耐久性高：醇酸防锈漆具有较长的使用寿命，能够在长时间内保持防锈效果。

3. 醇酸防锈漆使用的环境要求标准为了确保醇酸防锈漆的良好效果，使用环境需要符合以下标准：3.1 温度要求醇酸防锈漆的使用环境温度一般应在5℃至40℃之间。

低温会影响漆膜的固化和硬化速度，降低涂膜的质量，而高温则会使漆膜干燥过快，产生龟裂和开裂等问题。

在施工和干燥过程中，需要注意环境温度的控制。

3.2 湿度要求湿度是影响醇酸防锈漆干燥和固化的重要因素。

湿度过高会拖延涂膜的干燥时间，导致漆膜粘度高、表面粗糙。

湿度过低则会加速涂膜干燥，导致涂膜质量下降。

一般来说，室内相对湿度应控制在40%-80%之间，以保证涂膜的质量。

3.3 通风要求醇酸防锈漆含有腐蚀性气体和有机溶剂，对人体和环境有一定的危害性。

在使用醇酸防锈漆时，需要保持良好的通风条件，尽量减少有害气体对人体的影响。

需要注意防火措施，避免火源引发意外事故。

4. 个人观点和理解对于醇酸防锈漆的使用环境要求标准，我认为需要从以下几个方面进行考虑：4.1 生产环境：在金属制品的生产过程中，涂料的使用环境应符合工业生产的标准，包括温度、湿度和通风等要求。

铁红防锈漆、环氧富锌防锈漆、红丹防锈漆的区别红丹：四氧化三铅，是一种无机化合物，化学式为Pb3O4，为鲜橘红色粉末，不溶于水、乙醇，溶于热碱液、硝酸、乙酸、盐酸，主要用作防锈颜料、有机合成的氧化剂，也可用于制蓄电池、玻璃、陶瓷、搪瓷。

属于2A类致癌物。

催干剂：是一种能够加速涂膜干燥的物质，对干性油膜的吸氧、聚合起催化作用。

有实用价值的催干剂是钴、锰、铅、铁、钙等金属的氧化物、盐类及其有机酸皂。

具体产品名：二月桂酸二丁基锡，是一种沸点高的有机锡化合物。

常温下为浅黄色或无色油状液体，低温成白色结晶体，可用于聚氯乙烯塑料助剂，具有优良的润滑性、透明、耐候性。

体质颜料：通常成为填料，包括很多化合物，从自然界得来、直接制造或成为副产品获得。

主要是钡、钙、镁、铝的盐类，硅或铝的化合物，或从前两类物质衍生的错合双盐类。

常见颜料：碳酸钙、石膏、镁颜料、高岭土、云母、石英、硅藻石、硅藻土、硫酸钡、铝水化物等。

，又称铬黄，无机化合物，化学式为PbCrO4，为黄色或橙黄色结晶性粉末松香水：溶剂松香水，稀释油漆用，是辛烷、壬烷、苯乙烷、二甲苯、三甲苯所调配而成的有机溶剂，长期吸入致癌。

普通松香水，是把松香粉末溶于酒精中制成的一种液体，是一种助焊剂，常用于锡丝焊接中，能除去氧化物，保持金属焊接面清洁而润滑性佳，液体气味不强烈，对人体危害较轻。

香蕉水：又叫天那水，梨油，因有乙酸戊脂或乙酸异戊脂的香蕉味，故名香蕉水。

是由多种有机溶剂配制而成的无色透明易挥发液体，主要成份：甲苯、醋酸丁酯、环己酮、醋酸异戊酯、乙二醇乙醚醋酸酯，微溶于水，溶于各种有机溶剂，易燃，主要用作喷漆溶剂和稀释剂。

氧化铁红：普通氧化铁，俗称铁锈，铁丹，无机化合物，化学式为Fe2O3，红棕色粉末，不溶于水，3类致癌物。

氧化铁黑：化学式为Fe3O4，呈黑色。

氧化铁黄：化学式为Fe2O3·H2O，氧化铁分子结合水分子形成黄色氧化铁颜料氧化铁棕：氧化铁红、铁黄、铁黑混合制成氧化铁橙：氧化铁红、铁黄混合制成氧化铁绿：氧化铁黄和酞菁蓝混合制成酞菁蓝：有机物，艳绿色蓝色棒状晶体，可燃，不溶于水、醇及烃类，溶于浓硫酸呈橄榄色液，稀释后析出蓝色悬浮体。

防锈漆知识2007年07月31日星期二22:57防锈漆的作用是防止金属生锈和增加涂层附着力。

金属涂刷防锈漆以后，其表面与大气隔绝，防锈漆中含有的防锈剂，能使金属表面钝化，阻止外来的有害物质与金属发生化学或电化学作用。

常用的防锈漆有以下几种：（1）红丹防锈漆。

这是一种用红丹与干性油混合而成的一种防锈底漆。

该漆渗透性好、润湿性好，漆膜柔韧性好，附着力强。

由于红丹比重大，容易沉淀，如贮藏过久则会变厚，不易涂刷，且干燥较慢，漆膜较软。

一般用于黑白铁皮打底用。

（2）铁红酚醛防锈漆。

用防锈颜料和长油性酚醛或酯胶漆料调成的稠厚液体，使用时应掺入10％～30％左右容积的松香水。

它的漆膜附着力较好，且不会受面漆软化而产生咬底，供喷漆打底防锈用。

（3）铁红醇酸防锈漆。

由铁丹、铅铬黄等颜料加入填充料和醇酸漆料、溶剂、催干剂调制而成。

它具有良好的附着力，防锈能力强，硬度大，有弹性，耐冲击，耐硝基性强，对硝基漆和醇酸漆有较好的粘合性能。

适合作为黑色金属打底防锈用，特别是在涂装硝基漆和氨基醇酸烘漆前，用这种防锈底漆涂覆底面经烘烤后性能更佳。

（4）锌黄防锈漆。

用纯酚醛漆料加入锌铬黄颜料经过研磨调制而成。

它的附着力强，对海洋环境具有高度抵抗能力，用于轻金属底层的涂刷。

（5）灰色防锈漆。

以含铅氧化锌作为主要防锈颜料加信清漆而制成。

它具有防锈和耐大气侵蚀的优良性能，适用于涂刷室外钢铁构件，如高压线铁架、铁栏杆等。

由于它是油性的，干燥较慢。

（6）其化防锈漆。

防锈漆种类很多，还有偏硼酸钡防锈漆、锌灰防锈漆、环氧防锈漆、过氯乙烯防锈漆、铝粉防锈漆、云母氧化铁防锈漆、锌黄丙烯酸防锈漆等。

它们性能各异，日常生产、不常用。

北京市通州区永兴化工有限公司专业生产装饰、家具、油漆稀释剂脱漆剂永兴化工厂位于北京市通州区漷县镇开发区，交通便利，本厂组建于一九九五年，是专业生产销售装饰用化工产品并提供一体化服务的厂家。

本厂具有一整套严格的企业管理制度，拥有一支高素质的员工队伍，配套先进的科研生产设备和检测手段，先进的科技配方，精选的世界优质原料，确保生产出高品质的产品。

化学品安全技术说明书第一部分化学品及技术标识化学品中文名称：铁红醇酸防锈漆化学品英文名称：Lron red oil anti-rest paint 编码： 05 更新日期:2015年3月24日消控室电话：国家应急电话：119第二部分成分/组成信息纯品×混合物√化学品名称：铁红醇酸防锈漆有害物成分：200#汽油第三部分危险性概述危险性类别：易燃性侵入途径：吸入、食入、经皮吸收健康危害：蒸气能刺激眼睛和粘膜。

吸入产生眩晕、头痛、兴奋等症状。

吸入高浓度蒸气能造成急性中毒。

环境危害：对环境有危害，对大气可造成污染。

燃爆危险：本品易燃。

第四部分急救措施皮肤接触：脱去污染的衣着，用肥皂水和清水彻底冲洗皮肤。

眼睛接触：立即提起眼睑，用大量流动清水或生理盐水冲洗至少15分钟，就医。

食入：饮足量温水，催吐，就医吸入：迅速脱离现场至空气新鲜处，保持呼吸道畅通，呼吸困难时给输氧，如呼吸及心跳停止，立即进行人工呼吸和心脏按摩术，就医。

第五部分消防措施危险特性：遇高温、明火、氧化剂有引起燃烧危险。

有害燃烧产物：树脂的热解产物有毒。

灭火方法：消防人员需穿戴防毒面具与全身防护服。

灭火剂：用泡沫、雾状水、干粉、二氧化碳、1211灭火剂、砂土灭火。

第六部分泄漏应急处理应急行动：切断一切火源，带好防毒面具与手套。

用砂土吸收，倒至空旷地方掩埋或焚烧炉中烧掉。

被污染的地面用油灰刀刮清。

消除方法：大面积泄漏周围应设雾状水幕抑爆。

第七部分操作处置与储存操作处置注意事项：避免接触皮肤和眼睛.在工作的地方禁止吸烟,饮食. 防止蒸气在空气中形成易燃易爆浓度,避免蒸气浓度高于职业暴露极限.此外,产品只能在无裸露灯或其它火源的地方使用.电器设备必须按相应的标准作好保护。

储存注意事项：盛装醇酸树脂的桶槽必须是有色金属制成，必须严密不漏。

第八部分接触控制/个体防护职业接触限值：MAC（mg/m3）：未制定标准PC—TWA（mg/m3）：未制定标准PC—STEL（mg/m3）：未制定标准检测方法：无资料工程控制：无资料呼吸系统防护：空气中浓度超标时，佩戴自吸过滤式防毒面具（半面罩）。

廊坊丽彩澜新漆业有限公司各色醇酸底漆产品说明书产品简介是以醇酸树脂为基料，氧化铁红和红丹为颜料的防锈底漆，用于常规环境下桥梁、储罐、工厂管道、设备、钢架等钢结构表面的涂装产品特性■优良的防锈性能■可以同醇酸面漆配套■良好的施工性■快干基本数据颜色铁红色、灰色光泽无光混合比率单组份固体份70%涂装膜厚干膜：35µm/道耗漆量理论值0.11kg/m/235 µm（由于实际施工时的涂装环境、涂装方法、涂装技术、表面状况及结构、形状的不同，损耗率也就会有很大的不同）储存储存温度0℃——40℃储存期限 1 年闪点42 ℃施工数据施工方法无气喷涂、空气喷涂、刷涂及辊涂稀释量0-10%稀释剂醇酸稀酸剂施工温度5℃——40℃干燥时间~涂装间隔自燃干燥≤12小时（20℃）35 µm重涂间隔10小时以上（20℃）涂装粘度（秒NK2#20℃）17-23秒表面处理●喷砂处理将钢铁表面除锈到SIS Sa2.5级后直接涂装●用清水冲去盐份及其它水溶性物质，用空气吹扫灰尘●依照 SSPC-SPI 溶剂清洗标准除去油脂●除去焊接飞溅并处理焊缝、毛刺使其光顺●施工前确认表面清洁干燥施工环境在温度持续低于5℃、湿度大于85%的场合或通风不良的情况下避免施工，钢板的温度高于露点温度3℃以上在夏天，阳光暴晒下时，重涂应该在5天内完成，超过5天打磨表面保证附着力保养期20℃七天以上容量20㎏/桶安全事项●避免油漆接触皮肤和眼睛●如果油漆接触到皮肤，应用温水以及适当清洗剂清洗，如果油漆接触到眼睛，应用大量水冲洗并立即就医●保证良好的通风●涂料中含有可燃物质，请远离火花禁止在临近地区吸烟●火灾时，使用二氧化碳气体、泡沫、和粉末灭火机●作业前，请参阅《安全卫生注意事项》说明以上数据是根据实验和施工经验所得，鉴于产品使用条件非我方所能控制，产品使用众多影响因素，因此我们只对产品品质作出保证2014年4月23日。

Q/HFM阀门油漆工艺杭州华惠阀门有限公司发布Q/HFM111-20082 前言本标准是对Q/HFM111-2000Y《阀门油漆工艺》进行的修订。

本标准与Q/HFM111-2000Y相比，主要技术内容有如下变化：——对引用标准改版的内容进行了相应的修订；——修改了承压壳体材质识别涂漆颜色；——对油漆和防锈处理工艺内容进行增补；本标准代替Q/HFM111-2000Y本标准有杭州华惠阀门有限公司技术处提出并归口。

本标准起草单位：杭州华惠阀门有限公司技术处。

本标准起草人：王唯音、陈立龙、陈卫平、张明。

本标准代替标准的历次版本发布情况：——Q/HFM111-2000YQ/HFM 111-2008 1 主要内容与适用范围本标准规定了阀门外表面油漆技术要求。

本标准适用于阀门及其配件。

2 引用标准下列标准所包含的条文，通过在本标准中引用而构成本标准的条文。

本标准出版时均为有效。

JB/T106-2004 阀门的标志和涂漆ZBG 51006 红丹醇酸防锈漆ZBG 51010 铁红醇酸底漆ZBG 51024 锌黄、铁红、灰酚醛底漆ZBG 51026 红丹油性防锈漆ZBG 51027 灰酚醛防锈漆ZBG 51029 沥青清漆ZBG 51033 醇酸清漆ZBG 51035 各色醇酸磁漆ZBG 51041 铝粉醇酸洪干耐热漆ZBG 51048 铁红、锌黄、铁黑环氧脂底漆SY 1607 工业凡士林3 材料3.1 常用油漆和防锈涂料按表1选用，也可选用类别相同的其他型号油漆或防锈涂料。

3Q/HFM111-2008表1 常用材料和防锈涂料3.2 油漆和涂料必须有出厂合格证。

超过有效储存的油漆和涂料必须重新鉴定，合格后方可使用。

4 阀门外表面应涂漆出厂，涂漆层应耐久、美观，并保证标志明显清晰。

使用满足使用温度、无毒、无污染的漆。

4.1产品按阀体材料进行识别涂漆，其颜色按表2的规定。

4Q/HFM 111-2008 表2 承压壳体材质识别涂漆颜色4.2 为了表示阀门密封面的材料，应在传动的手轮或扳手上进行识别涂漆，其颜色按表3的规定。

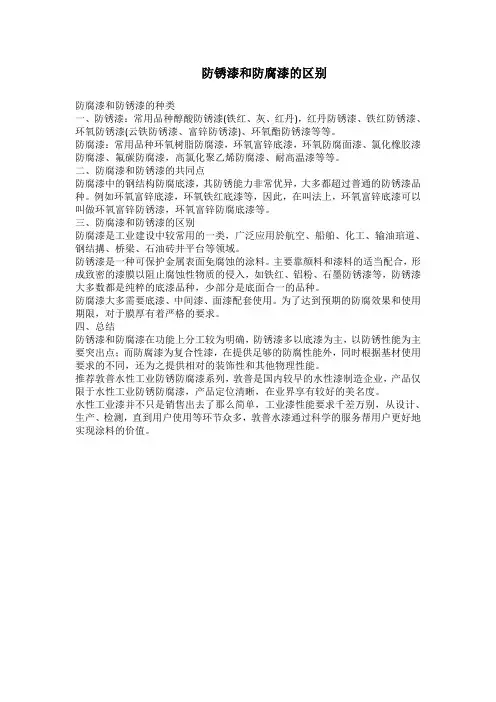

防锈漆和防腐漆的区别
防腐漆和防锈漆的种类
一、防锈漆：常用品种醇酸防锈漆(铁红、灰、红丹)，红丹防锈漆、铁红防锈漆、环氧防锈漆(云铁防锈漆、富锌防锈漆)、环氧酯防锈漆等等。

防腐漆：常用品种环氧树脂防腐漆，环氧富锌底漆，环氧防腐面漆、氯化橡胶漆防腐漆、氟碳防腐漆，高氯化聚乙烯防腐漆、耐高温漆等等。

二、防腐漆和防锈漆的共同点
防腐漆中的钢结构防腐底漆，其防锈能力非常优异，大多都超过普通的防锈漆品种。

例如环氧富锌底漆，环氧铁红底漆等，因此，在叫法上，环氧富锌底漆可以叫做环氧富锌防锈漆，环氧富锌防腐底漆等。

三、防腐漆和防锈漆的区别
防腐漆是工业建设中较常用的一类，广泛应用於航空、船舶、化工、输油琯道、钢结搆、桥梁、石油砖井平台等领域。

防锈漆是一种可保护金属表面免腐蚀的涂料。

主要靠颜料和漆料的适当配合，形成致密的漆膜以阻止腐蚀性物质的侵入，如铁红、铝粉、石墨防锈漆等，防锈漆大多数都是纯粹的底漆品种，少部分是底面合一的品种。

防腐漆大多需要底漆、中间漆、面漆配套使用。

为了达到预期的防腐效果和使用期限，对于膜厚有着严格的要求。

四、总结
防锈漆和防腐漆在功能上分工较为明确，防锈漆多以底漆为主，以防锈性能为主要突出点；而防腐漆为复合性漆，在提供足够的防腐性能外，同时根据基材使用要求的不同，还为之提供相对的装饰性和其他物理性能。

推荐敦普水性工业防锈防腐漆系列，敦普是国内较早的水性漆制造企业，产品仅限于水性工业防锈防腐漆，产品定位清晰，在业界享有较好的美名度。

水性工业漆并不只是销售出去了那么简单，工业漆性能要求千差万别，从设计、生产、检测，直到用户使用等环节众多，敦普水漆通过科学的服务帮用户更好地实现涂料的价值。
