图解两个工作流程图的一般画法,你肯定能轻松掌握!

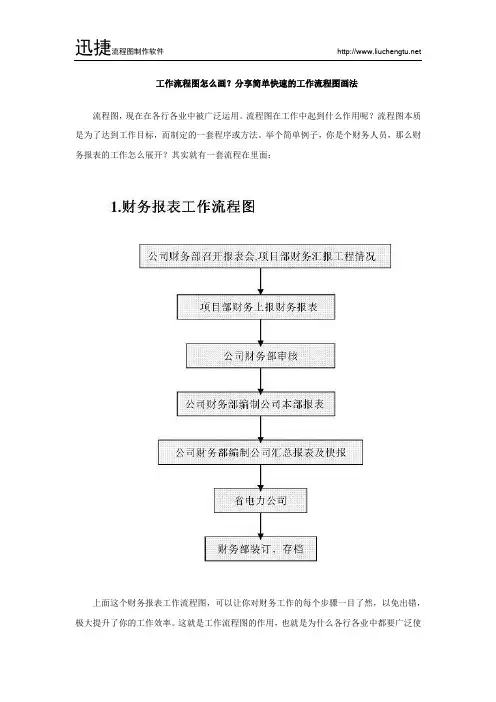

工作流程图怎么画？分享简单快速的工作流程图画法
流程图，现在在各行各业中被广泛运用。

流程图在工作中起到什么作用呢？流程图本质是为了达到工作目标，而制定的一套程序或方法。

举个简单例子，你是个财务人员，那么财务报表的工作怎么展开？其实就有一套流程在里面：
上面这个财务报表工作流程图，可以让你对财务工作的每个步骤一目了然，以免出错，极大提升了你的工作效率。

这就是工作流程图的作用，也就是为什么各行各业中都要广泛使
用流程图。

而且，流程图不仅可以运用在工作上，运用在生活中也是可以的，比如你要搬家，怎么事先规划好流程，以免到时手忙脚乱呢？
上图就是个非常完整的搬家流程图，有了这张图确保你搬家时有序不乱。

通过上面两个例子，相信你已经知道了流程图的好处，那怎么画流程图呢？下面老司机教你最简单粗暴的方法。

1、打开电脑浏览器，百度搜索“迅捷流程图制作软件”，找到相关网页后进入。

2、进入后点击“在线版”按钮，这是我选择“迅捷流程图制作软件”来画流程图的原因，无需下载软件即可画图，方便！
3、点击“创建新图表”，然后创建图表模板。

4、进入图表模板，选中图形修改图形样式。

5、双击图形修改其内部文本，并修改文本的样式。

6、从左侧面板中选择一个想要的图形素材，拖动他到图表上可创建一个新图形。

7、选中刚刚创建的图形，点击它周围的小箭头到其他的图形上，即可建立一条连接线。

8、画好流程图后，点击保存按钮就可以了。

以上就是画一张流程图的步骤，很容易就能掌握。

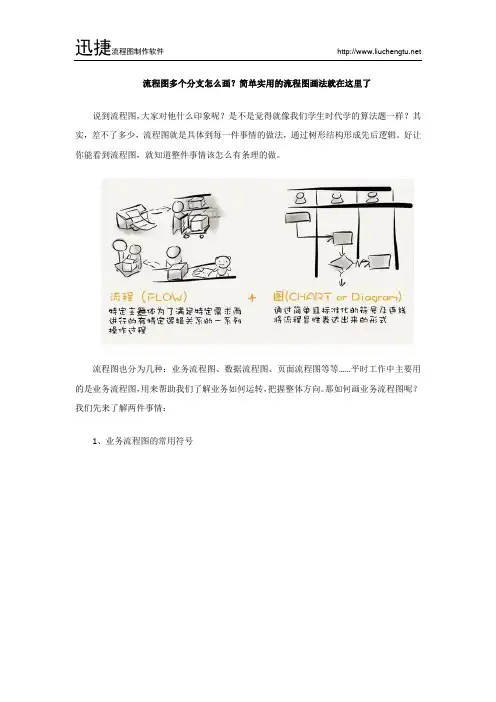

流程图多个分支怎么画？简单实用的流程图画法就在这里了
说到流程图，大家对他什么印象呢？是不是觉得就像我们学生时代学的算法题一样？其实，差不了多少，流程图就是具体到每一件事情的做法，通过树形结构形成先后逻辑。

好让你能看到流程图，就知道整件事情该怎么有条理的做。

流程图也分为几种：业务流程图、数据流程图、页面流程图等等……平时工作中主要用的是业务流程图，用来帮助我们了解业务如何运转，把握整体方向。

那如何画业务流程图呢？我们先来了解两件事情：
1、业务流程图的常用符号
一图胜千言。

流程图每个图形符号都有对应的含义，不是你觉得哪个图形好看就用哪个。

2、业务流程图的基本结构
流程图主要有以上三种结构，要知道再复杂的流程图无非也就是这三种结构相互嵌套而成的。

OK，了解流程图的常用符号和基本结构后，我们开始来画一张流程图：
（1）随便选择一个流程图制作软件即可，这里用的是迅捷流程图制作软件。

打开它以后点击“创建新图表”。

（2）左侧分类选择并创建流程图模板，好的模板是画流程图成功的一半。

（3）菜单栏下数字那里可以调整流程图缩放大小。

（4）左侧面板点击图形可进行图形创建。

（5）开启“连接时复制”按钮，拉动图形周围的三角形到空白处，可新建一个图形并与其相连接。

（6）双击图形可往其内部填充文本，右侧面板可设置文本格式。

这就是一张简单流程图的画法了，举一反三可画出更复杂的流程图，但流程图不是越复杂越好，而是越能满足自己的需要越好。

流程图的画法和注意事项1. 流程图的符号下图介绍了画流程图的⼀些特定符号，了解每个符号的含义，在画流程图的时候可得⼼应⼿。

嫌多记不住，先记经常⽤的，下⾯的就是！2. 流程图的结构流程图⼀般由顺序结构、选择结构和循环结构，可以涵盖流程执⾏的全过程。

（1） 顺序结构在顺序结构中，各个步骤是按先后顺序执⾏的，这是⼀种最简单的基本结构。

如图，A、B、C是三个连续的步骤，它们是按顺序执⾏的，即完成上⼀个框中指定的操作才能再执⾏下⼀个动作。

如下图（2） 选择结构选择结构⼜称分⽀结构，选择结构⽤于判断给定的条件，根据判断的结果判断某些条件，根据判断的结果来控制程序的流程。

在实际运⽤中，某⼀判定结果可以为空操作（如图⼆、图三）。

（3） 循环结构⼜称为重复结构，可分为当型结构和直到型结构，流程在⼀定的条件下，反复执⾏某⼀操作的流程结构。

循环结构可以看成是⼀个条件判断条件和⼀个向回转向条件的组合，循环结构的包括三个要素：循环变量、循环体和循环终⽌条件。

在流程图的表⽰中，判断框内写上条件，两个出⼝分别对应着条件成⽴和条件不成⽴时所执⾏的不同指令，其中⼀个要指向循环体，然后再从循环体回到判断框的⼊⼝处。

当型结构：先判断所给条件p是否成⽴，若P成⽴，则执⾏A（步骤）；再判断条件p是否成⽴；若P成⽴，则⼜执⾏A，若此反复，直到某⼀次条件p不成⽴时为⽌。

如下图：直到型结构：先执⾏A，再判断所给条件P是否成⽴，若p不成⽴，则再执⾏A，如此反复，直到P成⽴，该循环过程结束。

3. 绘制流程图中的注意事项（1）绘制流程图时，为了提⾼流程图的逻辑性，应遵循从左到右、从上到下的顺序排列。

（2）绘制流程图时，为了提⾼流程图的逻辑性，应遵循从左到右、从上到下的顺序排列。

⼀个流程从开始符开始，以结束符结束。

开始符号只能出现⼀次，⽽结束符号可出现多次。

若流程⾜够清晰，可省略开始、结束符号。

（3）菱形为判断符号，必须要有“是和否（或Y和N）”两种处理结果，意思是说，菱形判断框⼀定需要有两条箭头流出；且判断符号的上下端流⼊流出⼀般⽤“是（或Y）”，左右端流⼊流出⽤“否（或Y）”。

定义
流程图是由一些图框和流程线组成的，其中图框表示各种操作的类型，图框中的文字和符号表示操作的内容，流程线表示操作的先后次序。

图形
一般用椭圆或圆角表示“开始”与“结束”。

图表1终结符
用矩形表示处理的内容
图表2处理框
用菱形表示问题判断或判定
图表3判断框
箭头代表工作流方向
图表4 箭头
输入输出为平行四边形
图表5 IO框基本结构
顺序结构
图表6顺序结构分支结构
图表7
标准分支结构
图表9常用分支结构2 注意y=x*10为关键处理
图表10多选择分支注意不是并行执行
循环结构
图表11 while循环
图表12 do-while循环例子
流程图用例一
图表13 计算N的阶乘流程图用例二
图表14函数流程
流程图用例三（此图与实验九有出入，请勿作为实验报告流程图）
流程图用例四（此图与实验九有出入，请勿作为实验报告流程图）。

流程图的画法及特点框图是表示一个系统各部分和各环节之间关系的图示，它能够清晰地表达比较复杂的系统各部分之间的关系．具体来讲主要研究有关程序流程图、工序流程图及一些实际问题的流程图，在画流程图时应注意先后顺序、逻辑关系和简单明快．一．流程图的特点在我们所介绍的流程图内，每一个框代表一道工序，流程线则表示两相邻工序之间的衔接关系，这是一个有向线，其方向用它上面的箭头标识，用以指示工序进展的方向．显然，在工序流程图上不允许出现几道工序首尾相连的圈图或循环回路，当然对每道工序还可以再细分，还可以画出更精细的统筹图，这一点完全类似于算法的流程图表示：自顶向下，逐步细化．注意:在程序框图内允许有闭合回路，而在工序流程图内不允许出现闭合回路．相应地，只要规定好三种基本结构的流程图的画法，就可以画出任何算法的流程图。

(1) 顺序结构顺序结构是简单的线性结构，各框按顺序执行。

其流程图的基本形态如图1 - 4所示，语句的执行顺序为：A→B→C。

(2) 选择（分支）结构这种结构是对某个给定条件进行判断，条件为真或假时分别执行不同的框的内容。

其基本形状有两种，如图1-5 a）、b）所示。

图1-5 a）的执行序列为：当条件为真时执行A，否则执行B；图1 - 5 b）的执行序列为：当条件为真时执行A，否则什么也不做。

(3) 循环结构循环结构有两种基本形态： while型循环和do - while型循环。

a. while 型循环如图1 - 6所示。

其执行序列为：当条件为真时，反复执行A，一旦条件为假，跳出循环，执行循环紧后的语句。

b. do-while型循环如图1 - 7所示。

执行序列为：首先执行A，再判断条件，条件为真时，一直循环执行A，一旦条件为假，结束循环，执行循环紧后的下一条语句。

在图1 - 6、图1 - 7中，A被称为循环体，条件被称为循环控制条件。

要注意的是：1) 在循环体中，必然对条件要判断的值进行修改，使得经过有限次循环后，循环一定能结束，如图1 - 3中的i = i - 1。

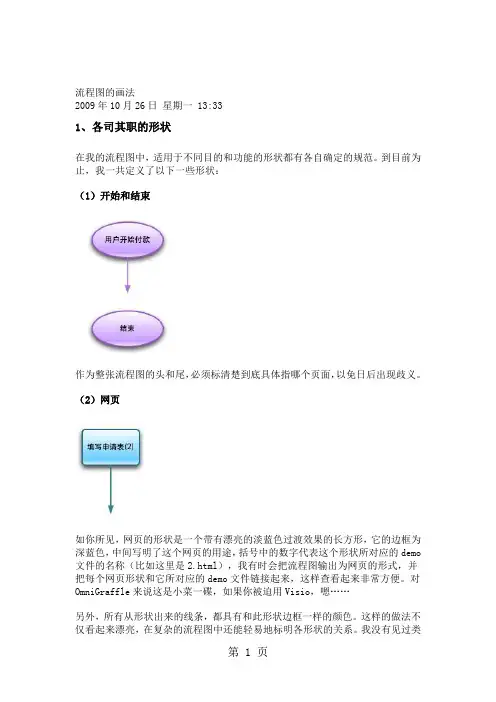

流程图的画法2009年10月26日星期一 13:331、各司其职的形状在我的流程图中，适用于不同目的和功能的形状都有各自确定的规范。

到目前为止，我一共定义了以下一些形状：（1）开始和结束作为整张流程图的头和尾，必须标清楚到底具体指哪个页面，以免日后出现歧义。

（2）网页如你所见，网页的形状是一个带有漂亮的淡蓝色过渡效果的长方形，它的边框为深蓝色，中间写明了这个网页的用途，括号中的数字代表这个形状所对应的demo 文件的名称（比如这里是2.html），我有时会把流程图输出为网页的形式，并把每个网页形状和它所对应的demo文件链接起来，这样查看起来非常方便。

对OmniGraffle来说这是小菜一碟，如果你被迫用Visio，嗯……另外，所有从形状出来的线条，都具有和此形状边框一样的颜色。

这样的做法不仅看起来漂亮，在复杂的流程图中还能轻易地标明各形状的关系。

我没有见过类似的做法，所以这是由我首创也说不定，呵。

（3）后台判断很常见的一个形状。

我在用法上有一点和其他人的不同在于，我几乎总是让‘是’的分支往下流动，让‘否’的分支向右流动。

因为流程图一般都是从上向下、从左到右绘制的，遵循上述规则一方面可以让绘制者不用为选择方向操心，另一方面也方便了读者阅读。

（4）表单错误页既然有表单，当然会有错误信息。

其实这个信息很重要，用户出错时惶恐不安，就靠着错误提示来解决问题了。

你不在流程图里说什么时候显示错误页、不在demo里提供错误页，有些程序员会直接在网页上写个“错误，请检查”，所以UI设计师一定要对这个东西重视起来。

但一般来说也没必要把每种错误都在流程图中表示出来，因为含有两个文本框的表单就有三种出错情况了，多了就更不用说了。

所以我都是把错误页变为表单的附属页，比如表单页的编号为2，那么此表单错误页的编号就从2.1开始排下去，每种错误放到一个附属页中，这样程序员在拿到demo时也能搞清楚什么意思。

结合网页和表单的形状，一个表单验证的流程图就是这样的：（5）后台动作并非所有后台动作都绘入流程图中（否则流程图就会变成庞然大物了），只有需要特别强调的后台动作（和用户体验直接相关的）才使用此形状。

图解两个工作流程图的一般画法，你肯定能轻松掌握！
在工作中我们使用流程图的频率极高，一方面利用它能清楚展示各个项目活动的流程，另一方面还可以明确各部分之间的逻辑关系。

这么实用的办公工具，当然不能错过。

所以下面两个工作流程图的一般画法，你就需要认真学一学了。

以上两个画法都是借助在线版迅捷流程图完成的，来看看操作步骤吧！
一、借助流程图模板
搜索并打开在线迅捷流程图制作软件的首页，登录微信账号，接着在右上角点击【在线版】的按钮。

打开绘图页面后，在右上角点击你的头像，进入模板中心。

接着就可以在【精品模板】中，挑选一个最适合的流程图模板了。

将模板导入到绘图页面中后，就可以对模板进行编辑修改了：选中模板后，可以在左右两边的侧工具栏对模板中的文本框、文字、图像进行编辑、修改、删减、项目增加。

绘制完成后，点击【文件】众中的【导出】按钮，就可以将这份流程图导出为指定格式的文件了。

二、创建空白图表
想自行绘制不想套用模板？也可以！
首先在左侧功能栏中选择文本框并将其添加到图纸中，文本框的外观可以在右侧菜单栏中自行设置。

接着双击文本框，输入文本或者添加图片，文本的字体可以在右侧【文本】功能栏中进行设置。

在左侧工具栏中，选择箭头并用它们连接上下两个文本框，有必要的话也可以在箭头旁边做个注释表明两个文本框之间的关系。

最后一步，同样地，依次点击【文件】-【导出】，以某种格式将这份思维导图导出到电脑中！
以上两则方法，不知道能否解决你关于工作流程图画法的疑惑呢？。

工作流程图(work-flow diagram)概述工作流程图是展示整个过程中各种活动运转的图形，这种运转活动可以是人员的流动、物料的流动、文件的流动或信息的流动。

此图由过程发生的工作的简图和一些表示运转活动的线条组成，能够形象地表示出无效的和不必要的活动。

适用场合·当所研究的过程包含了人员的流动、物料的流动、文件的流动或信息的流动时；·当要努力消减无效活动时。

实施步骤1确定是什么在流通。

它可能是纸张、文件、人员、信息或物料。

2确定活动的相关范围。

可以是一间办公室、一张待填的表格或者是处于世界上不同角落的五间办公室。

做一个此范围示意图：一张平面图、表格的一个复印件或一个地理简图等。

3顺序地列出过程的所有步骤。

为此，最好的办法就是找到或绘制一张过程的流程图。

4在图上画出代表项目的每个活动的箭头，要按照过程的实际情况一步一步地画。

如果一个步骤中项目活动情况与前一个步骤的情况一样，要再画一条线。

5(可选)明确每个活动所需时间。

6分析图形，寻找消除或缩短活动途径。

示例交付订货过程的文件流动可用图表 5.189所示的工作流程图来表示，这与流程图(图表5.63)表示的是同一个过程。

这张工作流程图记录的是为了完成这一过程订单所走的路径。

生产办公室、仓库和行政办公室（位于三个分散的建筑物内）先被画出来了。

然后画图的小组要想像沿着这个过程走，从流程图的第一步“接到订单”开始。

订单的每一次流动都要用箭头表示出来。

如果某一次的流动路径与前一次的相同，要再画一个箭头。

从图上可以看出，订单流动的路径太长了。

请注意贷款的职能和开票据的职能尽管都在财务部门，但在这个过程中，它们并没有相互合作。

因此，按照订单流程来安排工作的可能比目前的这种根据部门职能进行安排更有效。

注意事项·活动的相关区域可能是一个办公室、需要填写的一张表、或者五个分布在世界各地的办公室。

这种区域的代表可以是一个场地布置计划、一份表格复印件、一张地图。
