混凝沉淀池机械搅拌池课程设计

混合和絮凝池设计1.机械搅拌混合池的设计设计基本要求浆板式搅拌器的设计参数搅拌所需功率例1-1 机械搅拌混合池计算2.机械搅拌絮凝池设计设计基本要求设计规定设计计算搅拌器转速计算搅拌器功率计算例 2-1 水平轴式浆板搅拌絮凝池计算例 2-2 垂直轴式浆板搅拌絮凝池计算混合和絮凝池设计存在于水和废水中的胶体物质一般都具有负的表面电荷，胶体的尺寸约在0.01～1.0μm，颗粒间的吸引力大大小于同性电荷的相斥力，在稳定的条件下，由于布朗运动使颗粒处于悬浮状态，为了除去水中的胶体颗粒，在水处理工艺中通常使用投加化学药剂---混凝剂，使胶体颗粒脱稳并形成絮体，这一过程称之为“混凝”；为促使“混凝”过程产生的细而密的絮体颗粒间的接触碰撞凝聚成较大的絮体颗粒，这一过程称之为“絮凝”。

只有当胶体颗粒获得完善的絮凝过程产生稠密的大颗粒絮体之后，才能在后序的沉淀池中藉重力被有效地除去。

絮凝作用有两种形式：⑴微絮凝和⑵大絮凝。

两种絮凝的基本区别在于涉及的粒子尺寸。

微絮凝的粒子范围为0.001～1.0μm，其颗粒的絮凝是基于布朗运动或随机热运动而完成的；大絮凝系指大于1-2μm粒子的絮凝，则是通过诱发的速度梯度和粒子沉降速度差来完成。

为了强化絮凝过程，可投加絮凝剂，絮凝剂可为天然的或有机合成的聚合物。

由于“混凝”和“絮凝”两个过程所要求的水力条件是不相同的，在设计中常被置于混合池和絮凝池两个不同的单元内去完成。

1.机械搅拌混合池的设计设计基本要求对混合池设计的基本要求是使投加的化学混凝剂与水体达到快速而均匀的混合，要在水流造成剧烈紊动的条件下投入混凝剂，一般混合时时间5～30秒，不大于2分钟。

但对于高分子絮凝剂而言，只要达到均匀混合即可，并不苛求快速。

混合池的设计以控制池内水流的平均速度梯度G值为依据，G值一般控制在500～1000秒-1范围，过度的（G值超过1000S-1）和长时间的搅拌，会给后序的絮凝过程带来负面的影响。

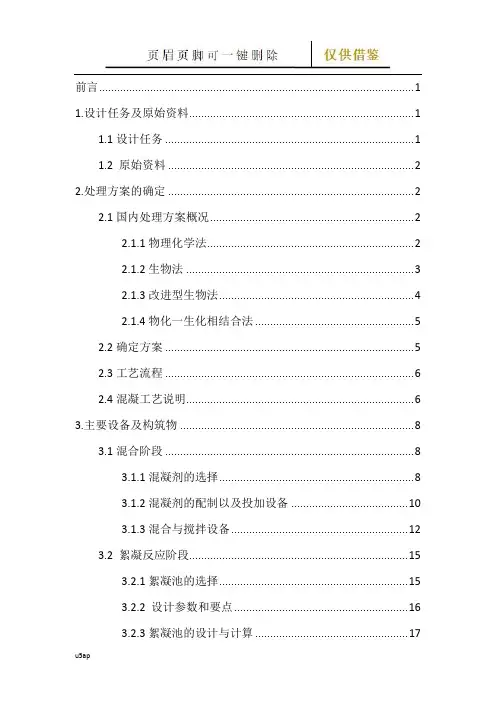

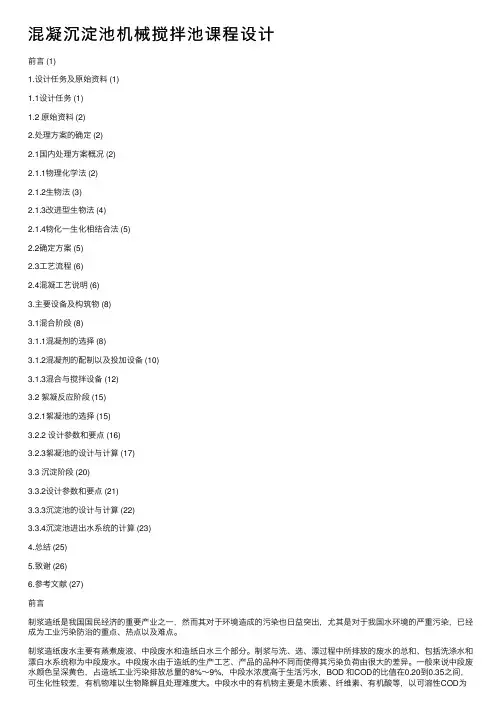

混凝沉淀池机械搅拌池课程设计前⾔ (1)1.设计任务及原始资料 (1)1.1设计任务 (1)1.2 原始资料 (2)2.处理⽅案的确定 (2)2.1国内处理⽅案概况 (2)2.1.1物理化学法 (2)2.1.2⽣物法 (3)2.1.3改进型⽣物法 (4)2.1.4物化⼀⽣化相结合法 (5)2.2确定⽅案 (5)2.3⼯艺流程 (6)2.4混凝⼯艺说明 (6)3.主要设备及构筑物 (8)3.1混合阶段 (8)3.1.1混凝剂的选择 (8)3.1.2混凝剂的配制以及投加设备 (10)3.1.3混合与搅拌设备 (12)3.2 絮凝反应阶段 (15)3.2.1絮凝池的选择 (15)3.2.2 设计参数和要点 (16)3.2.3絮凝池的设计与计算 (17)3.3 沉淀阶段 (20)3.3.2设计参数和要点 (21)3.3.3沉淀池的设计与计算 (22)3.3.4沉淀池进出⽔系统的计算 (23)4.总结 (25)5.致谢 (26)6.参考⽂献 (27)前⾔制浆造纸是我国国民经济的重要产业之⼀，然⽽其对于环境造成的污染也⽇益突出，尤其是对于我国⽔环境的严重污染，已经成为⼯业污染防治的重点、热点以及难点。

制浆造纸废⽔主要有蒸煮废液、中段废⽔和造纸⽩⽔三个部分。

制浆与洗、选、漂过程中所排放的废⽔的总和、包括洗涤⽔和漂⽩⽔系统称为中段废⽔。

中段废⽔由于造纸的⽣产⼯艺、产品的品种不同⽽使得其污染负荷由很⼤的差异。

⼀般来说中段废⽔颜⾊呈深黄⾊，占造纸⼯业污染排放总量的8%～9%，中段⽔浓度⾼于⽣活污⽔，BOD 和COD的⽐值在0.20到0.35之间，可⽣化性较差，有机物难以⽣物降解且处理难度⼤。

中段⽔中的有机物主要是⽊质素、纤维素、有机酸等，以可溶性COD为主。

⽬前，我国多采⽤混凝沉淀法和活性污泥法的联合处理⼯艺。

本次设计主要针对于造纸中段废⽔的混凝反应和沉淀⼯艺部分，以达到除去可悬浮固体颗粒的⽬的。

1.设计任务及原始资料1.1设计任务15000m3/天的造纸中段废⽔混凝反应、沉淀池的设计1.2 原始资料⼀造纸⼚中段废⽔设计流量15000m3/天，SS=800mg/L，去除效率90%，沉淀时间2⼩时，最⼩沉速1.8m/h，采取混凝反应沉淀法处理SS，试设计混凝反应、沉淀池设备。

混凝沉淀法课程设计一、课程目标知识目标：1. 学生能理解混凝沉淀法的原理，掌握其基本操作流程。

2. 学生能掌握影响混凝沉淀效果的主要因素，如pH值、温度、搅拌速度等。

3. 学生能了解混凝沉淀法在污水处理中的应用及其重要性。

技能目标：1. 学生能够独立进行混凝沉淀实验，熟练操作相关设备。

2. 学生能够通过实验数据分析，判断混凝沉淀效果，并提出优化方案。

3. 学生能够运用所学知识，解决实际生活中与混凝沉淀相关的问题。

情感态度价值观目标：1. 学生培养对环保事业的关注和责任感，认识到混凝沉淀法在保护水资源、改善环境中的重要作用。

2. 学生培养团队协作意识，学会在实验过程中相互配合、共同解决问题。

3. 学生养成严谨的科学态度，注重实验数据的准确性和实验操作的规范性。

本课程旨在通过讲解和实践，使学生在掌握混凝沉淀法基本知识的基础上，提高实验操作技能，培养科学思维和环保意识。

课程针对八年级学生的认知水平和学习能力，结合教材内容，注重理论与实践相结合，让学生在实际操作中感受科学探究的乐趣，激发学习兴趣，提高解决实际问题的能力。

二、教学内容本章节教学内容主要包括以下三个方面：1. 混凝沉淀法基本原理：- 混凝剂的种类及其作用机理。

- 混凝沉淀的基本过程和关键步骤。

- 教材第四章第二节：混凝沉淀法基本原理。

2. 影响混凝沉淀效果的因素：- 水质参数对混凝沉淀效果的影响，如pH值、水温、浊度等。

- 混凝剂投加量、搅拌速度等操作条件的影响。

- 教材第四章第三节：影响混凝沉淀效果的因素。

3. 混凝沉淀实验操作与应用：- 实验设备的使用方法及注意事项。

- 混凝沉淀实验的操作流程和数据处理。

- 污水处理实例分析，了解混凝沉淀法在实际工程中的应用。

- 教材第四章第四节：混凝沉淀实验及操作。

教学进度安排：第一课时：讲解混凝沉淀法基本原理，介绍混凝剂的种类和作用机理。

第二课时：分析影响混凝沉淀效果的因素，讨论操作条件对实验结果的影响。

***************污水处理厂及配套管网工程混凝沉淀池絮凝搅拌机设计计算书******************有限公司二0一四年六月一设计数据：1 絮凝池尺寸：LxBxH=4x4x4.4m；2 有效水深：h=3.75m3 设计水量：Q=2.5万m3/d=0.289m3/s4 污水密度：ρ=1000kg/m35 污水粘度：μ=1.14x10-3Pa.s6 搅拌器速度梯度G：分三档，G值分别选取G1=60S-1，G2=40S-1，G3=20S-17 搅拌器桨叶中心处线速度，分别取0.6m/s、0.4m/s、0.2m/s二搅拌器选用及主要参数1 搅拌器型式：立轴框式搅拌器2 外缘桨叶与池壁间距：0.25m3 搅拌器桨叶数量：Z=64 搅拌器直径：d=3500mm5 搅拌器栅条上端距液面距离：300mm6 搅拌器栅条下端距池底距离：500mm7 搅拌器布置：中央置入式二设计计算过程1 混合池有效容积：V=4x4x3.75=60m32 污水停留时间：t=V/Q=208s3 混合池当量直径：D=（4.L.B/π）0.5=4.5m4 桨叶纵截面过水面积：A=L.h=4x3.75=15m25 搅拌器栅条长度：h1=h-0.3-0.5=2.95m6 搅拌器栅条宽度：B=0.15A/Z.h1=127mm，取120mm7 液体旋转速度与桨叶旋转速度的比值K1=0.24 K3=0.32 K2=(K1+K3)/2=0.288 各档桨叶旋转半径：=1.69m第一列：R1=1.75m R2=1.63 RP1第二列：R1=1.225m R2=1.105 R=1.165mP2第三列：R1=0.7m R2=0.58 R P3=0.64m 9 搅拌器转速计算： 根据已知速度梯度计算： 第一档：G1=60 S -1，K1=0.24A ∑R P 3=6 x2.95x0.12x （1.693+1.1653+0643）=14.17 转速：n 1=3314213)1(123960∑-PRA K C VG λ =3.25 r/min第二档：G1=40 S -1，K1=0.28A ∑R P 3=6 x2.95x0.12x （1.693+1.1653+0643）=14.17 转速：n 1=3314213)1(123960∑-PR A K C VG λ =2.68 r/min第三档：G1=20 S -1，K1=0.32A ∑R P 3=6 x2.95x0.12x （1.693+1.1653+0643）=14.17 转速：n 1=3314213)1(123960∑-PRA K C VG λ =1.79 r/min10 搅拌功率计算： 第一档: N=Kw v gCDeA pn 46.0%)201(1023=+∑ρ第二档: N=Kw v gCDeA pn 35.0%)201(1023=+∑ρ第三档:N=Kw v gCDeA pn 28.0%)201(1023=+∑ρ11 电机及减速机选型:。
