钻孔灌注桩技术在建筑工程施工中的应用思考

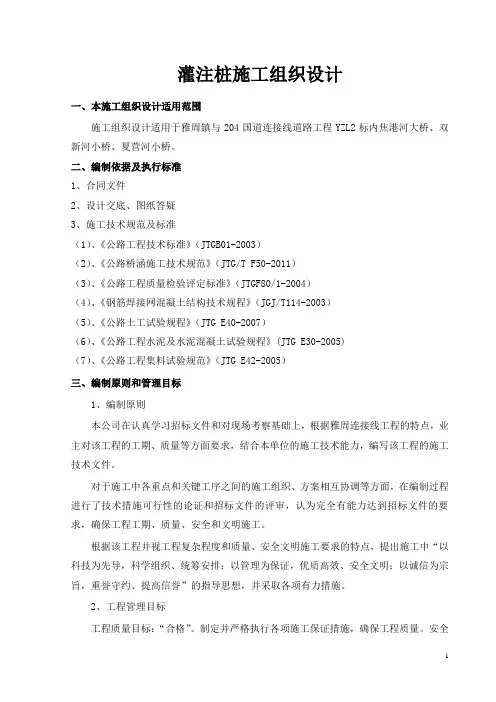

1 灌注桩施工组织设计

一、本施工组织设计适用范围

施工组织设计适用于雅周镇与204国道连接线道路工程YZL2标内焦港河大桥、双新河小桥、夏营河小桥。

二、编制依据及执行标准

1、合同文件

2、设计交底、图纸答疑

3、施工技术规范及标准

（1）、《公路工程技术标准》（JTGB01-2003）

（2）、《公路桥涵施工技术规范》（JTG/T F50-2011）

（3）、《公路工程质量检验评定标准》（JTGF80/1-2004）

（4）、《钢筋焊接网混凝土结构技术规程》（JGJ/T114-2003）

（5）、《公路土工试验规程》（JTG E40-2007）

（6）、《公路工程水泥及水泥混凝土试验规程》(JTG E30-2005)

（7）、《公路工程集料试验规范》（JTG E42-2005）

三、编制原则和管理目标

1、编制原则

本公司在认真学习招标文件和对现场考察基础上，根据雅周连接线工程的特点，业主对该工程的工期、质量等方面要求，结合本单位的施工技术能力，编写该工程的施工技术文件。

对于施工中各重点和关键工序之间的施工组织、方案相互协调等方面，在编制过程进行了技术措施可行性的论证和招标文件的评审，认为完全有能力达到招标文件的要求，确保工程工期、质量、安全和文明施工。

根据该工程并视工程复杂程度和质量、安全文明施工要求的特点，提出施工中“以科技为先导，科学组织、统筹安排；以管理为保证，优质高效、安全文明；以诚信为宗旨，重誉守约、提高信誉”的指导思想，并采取各项有力措施。

2、工程管理目标

工程质量目标：“合格”。制定并严格执行各项施工保证措施，确保工程质量。安全

2 生产、文明施工管理目标：标化合格。严格遵守安全施工有关规定及操作规程施工，遵守南通市文明施工有关规定。

灌注桩总工期：2013年6月10日—2013年8月20日。保证重点，兼顾一般，统筹安排，科学合理地安排进度计划，组织连续均衡而又序艺衔接紧凑的现场施工，遵守承包合同的承诺，确保工期。

钻孔灌注桩施工工艺

1． 工艺概述

钻孔灌注桩时采用不同的钻孔方法，在地层中按要求形成一定形状（断面）的井孔，达到设计高程后，将钢筋骨架吊入井孔中，再灌筑混凝土，成为桩基础的一种工艺。钻孔灌注桩由于其施工速度快，质量稳定，受气候影响小，因而被普遍采用。钻孔灌注桩施工前得准备工作十分重要，只有条件充分才能保证施工顺利进行。

2． 作业内容

钻孔灌注桩的主要内容有桩位放样、场地平整、下沉、埋设护筒、桩架竖立、钻

机就位、泥浆制备、钻进、制作安装钢筋骨架、清孔、灌注水下混凝土、拔出护筒等。

3． 适用范围

钻孔灌注桩按成孔工艺和成孔机械不同分为：正循环钻孔灌注桩、反循环钻孔灌注桩、钻孔扩底灌注桩和冲击成孔灌注桩。其适用范围如下：

1）正循环钻孔灌注桩适用于粘性土、砂土、强风化、中等到微风化岩石。可用于桩径小于1.5m、孔深一般≤50m场地。

2）反循环钻孔灌注桩适用于粘性土、砂土、细粒碎石土及强风化、中等-微风化岩石，可用于桩径小于2.0m，孔深孔深一般≤60m的场地。

3）钻孔扩底灌注桩适用于粘性土、砂土、细粒碎石土、全风化、强风化、中等风化岩石时，孔深一般≤40m。

4）冲击成孔灌注桩适应于粘性土、砂土、碎石土和各种岩层。对厚砂层软塑～流塑状态的淤泥及淤泥质土应慎重使用。

4、施工准备

4.1 技术准备

1）组织有关人员认真学习熟悉场地岩土工程勘察资料和工程设计文件，收集地下障碍物等资料。

2）会同有关单位进行设计图纸会审。

3）编制和报审施工组织设计或施工方案。

4）向项目管理人员和施工人员进行工程施工质量技术交底和安全技术、环境保护、文明施工交底。

5）进行建筑控制点、轴线测量和桩位施放。

4.2 现场准备 1）平整施工场地，修筑临时施工道路，接通水源、接通电源及架设电线电缆。

2）修筑施工及生活临时设施，修筑泥浆池、循环槽等，修筑混凝土搅拌站钢筋加工场。合理进行施工平面布置。

4.3 机械设备准备

1 / 91

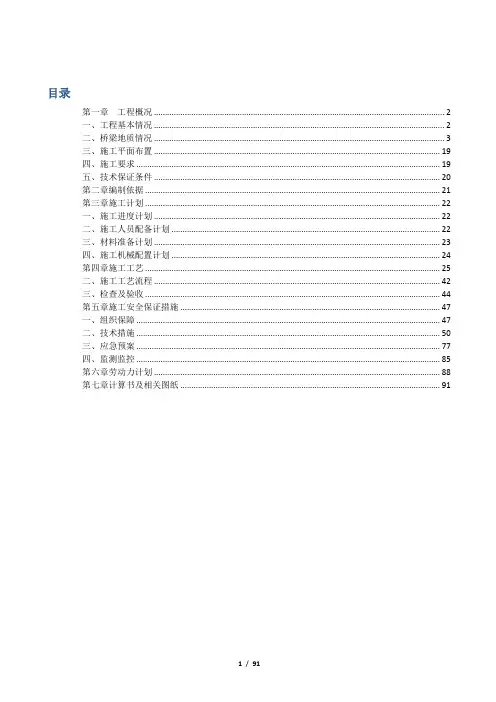

目录

第一章 工程概况 .................................................................................................................................... 2

一、工程基本情况 .................................................................................................................................... 2

二、桥梁地质情况 .................................................................................................................................... 3

三、施工平面布置 .................................................................................................................................. 19

四、施工要求 .......................................................................................................................................... 19

五、技术保证条件 .................................................................................................................................. 20

- 1 - 钻孔灌注桩工程施工专项方案

一、工程概况

1。1 概况

按照设计图纸,在此**段采用直径1。2米的钻孔灌注桩进行支护，桩距1.55m，总长3093m。其中20米长的101颗，计2020米；18。5米长的58颗,计1073米.

1。2 气象水文

1。2.1 气象

昆明市位于云贵高原中东部，属低纬度的高原气候。总的气候特点是“年温差小、四季不明显，降水量和蒸发量较大，干、雨季分明。季风环流是支配该区气候的主要因素，每年五月～九月气候湿润多雨，十月至次年四月气候干燥少雨.

昆明盆地内,据昆明市气象站多年观测统计资料，多年平均气温14。5℃,极端最高气温30。4℃，极端最低气温—9℃；年平均降雨量1000mm,雨季（5—9月）降雨量占全年降雨季的78%,在7、8两个月降雨量达到高峰，易形成洪涝灾害。多年平均蒸发量在1800~1900mm之间。

1.2。2 水文

昆阳地处昆明盆地，属长江流域金沙江水系，为金沙江支流普渡河上游的滇池流域.

滇池是区内最大的高原型内陆湖泊,面积300平方千米，坐落在昆明市西南端，湖泊四周发育有盘龙江、宝象河、大河、柴河等河流，并组成向心状水文网状往滇池汇流，构成侧区迳流基本面。因受构造控制,南北向支流规模较

- 2 - 大，东西向支流短小。

区内地表水系的基本特征如下:

大河：是滇池南部的汇水河流，发源于晋宁县城东南的大石岩、三尖山一带,由南向北,经河涧铺、化乐到石子河村与柴河会合后注入滇池.汇流面积256km2，全长26km。据1970—1795年的观测资料，大河的迳流量较为稳定，最大流量2065万立方米,最小流量1680万立方米，多年平均为1941万立方米.

柴河：是滇池南部的汇水河流，发源于晋宁县城东南的甸头、龙潭村、新寨等地，由南向北，经六街、断七到石子河村与柴河会合后注入滇池。汇流面积210km2，全长42km。柴河的迳流量受降雨控制，年度变化和季节变化很大,最大流量8000万立方米，最小流量1934万立方米，一般为3595万立方米。
