排气节流阀

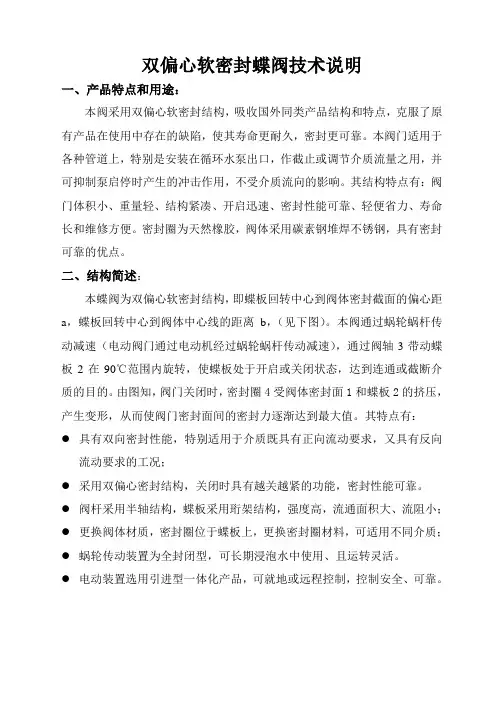

双偏心软密封蝶阀技术说明

一、产品特点和用途：

本阀采用双偏心软密封结构，吸收国外同类产品结构和特点，克服了原有产品在使用中存在的缺陷，使其寿命更耐久，密封更可靠。本阀门适用于各种管道上，特别是安装在循环水泵出口，作截止或调节介质流量之用，并可抑制泵启停时产生的冲击作用，不受介质流向的影响。其结构特点有：阀门体积小、重量轻、结构紧凑、开启迅速、密封性能可靠、轻便省力、寿命长和维修方便。密封圈为天然橡胶，阀体采用碳素钢堆焊不锈钢，具有密封可靠的优点。

二、结构简述：

本蝶阀为双偏心软密封结构，即蝶板回转中心到阀体密封截面的偏心距a，蝶板回转中心到阀体中心线的距离b，（见下图）。本阀通过蜗轮蜗杆传动减速（电动阀门通过电动机经过蜗轮蜗杆传动减速），通过阀轴3带动蝶板2在90℃范围内旋转，使蝶板处于开启或关闭状态，达到连通或截断介质的目的。由图知，阀门关闭时，密封圈4受阀体密封面1和蝶板2的挤压，产生变形，从而使阀门密封面间的密封力逐渐达到最大值。其特点有：

 具有双向密封性能，特别适用于介质既具有正向流动要求，又具有反向流动要求的工况；

 采用双偏心密封结构，关闭时具有越关越紧的功能，密封性能可靠。

 阀杆采用半轴结构，蝶板采用珩架结构，强度高，流通面积大、流阻小；

 更换阀体材质，密封圈位于蝶板上，更换密封圈材料，可适用不同介质；

 蜗轮传动装置为全封闭型，可长期浸泡水中使用、且运转灵活。

 电动装置选用引进型一体化产品，可就地或远程控制，控制安全、可靠。

三、阀门标准和性能试验规范 （见样图）

1、标准规范（见样图）

2、性能试验规范（见样图）

四、主要零件材料 （见样图）

五、装运和储存

1、运输前的准备

阀门端部通道和阀杆外露表面是关键的部位，应采取下列措施：

（a） 阀门内部应清除滞留水垢，保持阀门内腔清洁、干燥。

史上最全的排气阀知识，快来看看吧

【本期内容，由深圳瑞升华冠名播出】

小七来了

排气阀，顾名思义，排送气体的阀门。管道系统中必不可少的辅助元件，它的性能、特点是什么？我们又该如何选型呢？

今天，小七给大家总结了关于排气阀的相关知识，大家赶快看看吧

排气阀概述

小七提示：排气阀应用于独立采暖系统、集中供热系统、采暖锅炉、中央空调、地板采暖及太阳能采暖系统等管道排气。

工作原理

当系统中有空气时，气体聚集在排气阀的上部，阀内气体聚积，压力上升，当气体压力大于系统压力时，气体会使腔内水面下降，浮筒随水位一起下降，打开排气口；气体排尽后，水位上升，浮筒也随之上升，关闭排气口如拧紧阀体上的阀帽，排气阀停止排气，通常情况下，阀帽应该处于开启状态，也可以与隔断阀配套使用，便于排气阀的检修。

特点解读

1.排气阀的浮筒采用的是低密度的PPR和复合材料，此材料即使长时间在高温水的浸泡下也不会产生变形。不会造成浮筒活动困难。

2.浮筒杠杆采用硬质塑料，杠杆与浮筒和支座之间的联接都采用活动联接，故不会在长期运行时产生锈蚀，导致系统不能工作而发生漏水。

3.杠杆的密封端面部分是采用弹簧支撑，可以随杠杆的运动相应伸缩，保证在不排气的情况下的密封性。

4.排气阀在安装时，最好跟隔断阀一起安装，这样当需要拆下排气阀进行检修时，能保证系统的密闭，水不致外流。低密度的PP材料，此材料即使长时间在高温水的浸泡下也不会产生变型。

三大作用

1.当管线开始充水时，要求排气阀大量排出管内空气，确保管道充满水时管道内无空气，要求排气阀能大量且与充水量相匹配，可缩短充水时间。

2.在管线运行阶段，要求排气阀在高压力作用下能微量排气阀，及时排出水中释放的微量空气（约谁体积的2%），防止在管线内聚集引起成气囊对水流的阻碍，提高送水效率。

3.当管线排空阶段，要求排气阀大量补气，防止管道内产生负压，此时要求排气阀的吸气量与管道排水量匹配，又在管道出现局部事故时，由于短刀的坡度，水流的泄流流量很大，要求排气阀迅速大量补气，防止管道由于负压的作用导致破管。

排气节流阀的工作原理

排气节流阀是燃气轮机和燃气内燃机的关键组件，它是用来调节和控制引擎排气的流量和压力变化的。排气节流阀的主要功能是确保引擎在各种负载下运行，以及在高海拔和低气压环境下工作。本文将详细介绍排气节流阀的工作原理以及在发动机系统中的作用。

工作原理

排气节流阀是一个双作用的控制活塞，由阀门本体、活塞、弹簧、调节杆、执行机构和传感器组成。当燃气内燃机的进气道通过空气滤清器吸进空气时，燃料会被喷入到中央燃烧室内。在点火后，高温高压气体会将活塞推动到一个位置，增加排气气流的流量和压力。

排气节流阀的工作原理是通过阀门和活塞控制气流。活塞能够在阀门中移动，它的位置决定了阀门的开关程度，从而影响燃气发动机的排气性能。当排气管的压力变得过高时，控制系统通过传感器检测气流的压力，然后激活执行机构来控制阀门的位置。阀门会打开或者关闭，从而调整排气的流量和压力，以适应不同负荷和工作环境。

作用

排气节流阀可以帮助引擎在高档低速运行时提供良好的扭矩输出，以及在高策略低转速下提供更高的动力输出。这对于燃气轮机以及燃气内燃机的使用非常重要，因为这些引擎需要在不同的负荷条件下工作，以适应不同的工作环境和运行要求。

排气节流阀还可以通过调整气流的流量和压力来延长发动机的寿命。在高负荷和高海拔环境下，发动机容易受到挫伤和磨损，因为引擎需要在更大的压力下运行。排气节流阀可以通过调整排气气流的流量和压力降低发动机的工作负荷，从而减少引擎的摩擦和损耗，延长发动机的使用寿命。

同时，排气节流阀还可以改善发动机燃烧的效率和性能。燃气内燃机的燃烧过程中会产生废气，排气节流阀可以通过控制排气流量和压力来确保燃气充分燃烧，从而提高燃烧效率，并减少有害气体的排放，降低燃油消耗，提高环保性能。

总结

排气节流阀是燃气轮机和燃气内燃机的重要组成部分，它可以通过调节排气气流的流量和压力来满足不同工作环境和负荷下的工作要求。它的工作原理是通过调整阀门和活塞的位置以及控制系统的反馈来实现的。排气节流阀还可以延长发动机寿命，改善燃烧效率和性能，并降低有害气体的排放。在燃气发动机的设计和开发中，排气节流阀扮演着至关重要的角色。

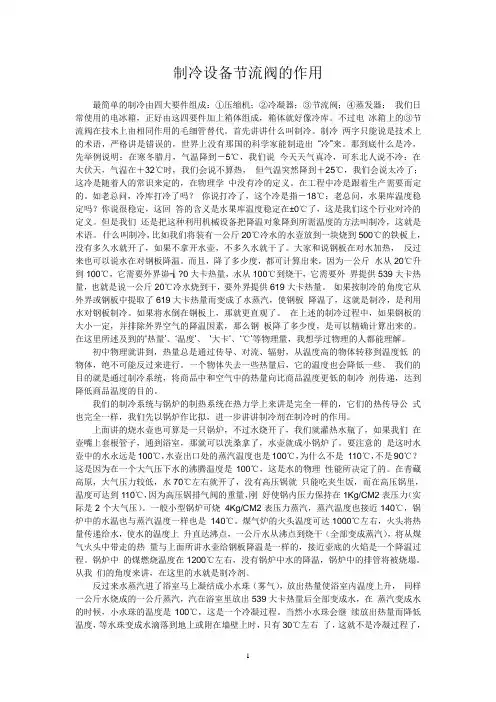

1 制冷设备节流阀的作用

最简单的制冷由四大要件组成：①压缩机；②冷凝器；③节流阀；④蒸发器； 我们日常使用的电冰箱，正好由这四要件加上箱体组成，箱体就好像冷库。不过电 冰箱上的③节流阀在技术上由相同作用的毛细管替代。首先讲讲什么叫制冷。制冷 两字只能说是技术上的术语，严格讲是错误的，世界上没有那国的科学家能制造出 “冷”来。那到底什么是冷，先举例说明：在寒冬腊月，气温降到－5℃，我们说 今天天气真冷，可东北人说不冷；在大伏天，气温在＋32℃时，我们会说不算热， 但气温突然降到＋25℃，我们会说太冷了；这冷是随着人的常识来定的，在物理学 中没有冷的定义。在工程中冷是跟着生产需要而定的。如老总问，冷库打冷了吗？ 你说打冷了，这个冷是指－18℃；老总问，水果库温度稳定吗？你说很稳定，这回 答的含义是水果库温度稳定在±0℃了，这是我们这个行业对冷的定义。但是我们 还是把这种利用机械设备把降温对象降到所需温度的方法叫制冷，这就是术语。 什么叫制冷，比如我们将装有一公斤20℃冷水的水壶放到一块烧到500℃的铁板上，

没有多久水就开了，如果不拿开水壶，不多久水就干了。大家和说钢板在对水加热， 反过来也可以说水在对钢板降温。而且，降了多少度，都可计算出来，因为一公斤 水从20℃升到100℃，它需要外界峁┧?0大卡热量，水从100℃到烧干，它需要外 界提供539大卡热量，也就是说一公斤20℃冷水烧到干，要外界提供619大卡热量。 如果按制冷的角度它从外界或钢板中提取了619大卡热量而变成了水蒸汽，使钢板 降温了，这就是制冷，是利用水对钢板制冷。如果将水倒在钢板上，那就更直观了。 在上述的制冷过程中，如果钢板的大小一定，并排除外界空气的降温因素，那么钢 板降了多少度，是可以精确计算出来的。在这里所述及到的„热量‟、„温度‟、 „大卡‟、„℃‟等物理量，我想学过物理的人都能理解。

初中物理就讲到，热量总是通过传导、对流、辐射，从温度高的物体转移到温度低 的物体，绝不可能反过来进行。一个物体失去一些热量后，它的温度也会降低一些。 我们的目的就是通过制冷系统，将商品中和空气中的热量向比商品温度更低的制冷 剂传递，达到降低商品温度的目的。
