家庭电路的组成
1. 进户线：连接户外的供电电路的电线，一根是火线，另一根是零线，它们之间有 220V 的电压．它们构成家庭电路的电源．火线与大地之间也有 220V
电压，零线与大地之间没有电压．
2. 电能表：测量用户在一段时间内消耗的电能，装在干路上，进户线首先要进入电能表．
3. 总开关：能同时切断火线和零线，方便室内电路的安装和检修．控制整个家庭电路的通断，要安装在保险丝前．
4. 保险丝：当电路中电流过大时，自动熔断并切断电源，起保护电路的作用．现在家庭多用空气开关来取代保险丝．由电阻率较大、熔点较低的铅锑合金制成；当电路中电流过大时能自动熔断而切断电路；要串联在电路中，不能用铜丝代替；保险丝的选择原则是保险丝的额定电流等于或稍大于电路中最大正常工作电流．如果只有一根保险丝要安装在火线上．
5. 插座与用电器：插座给可移动家用电器供电，插座并联在电路中，两孔插座右火左零，三孔插座右火左零上地．用电器是直接利用电能工作的器件，
各用电器之间通常是并联的．
6. 开关与灯泡：开关与被控制的灯泡串联．为了安全，开关应接在火线与灯泡的尾部金属体之间．
7. 家庭电路中各用电器之间、用电器和插座之间均为并联连接，开关与被控制的用电器串联连接；
8. 进户线、电能表、闸刀开关、保险盒的顺序不能颠倒。
9. 进户线进入用户，首先经过电能表，然后再接闸刀开关，防止偷电；
10. 保险盒一定接在闸刀开关后面，容易更换保险丝．
11. 在进行家庭电路故障分析时，可有两种方法：
（1） 用测电笔：如果氖管发光，则被测点与火线之间连通，如果氖管不发光， 则被测点与火线之间是断的．
如果测电笔测试家庭电路中所有点时氖管都不发光，则确定是进户的火线断了；如果电路闭合，但用电器不工作，测电笔测试火线和零线时氖管都发光，则确定是进户的零线断了．
（2） 用检验灯泡：根据断路、短路、正常电路表现出的现象判断．
如果检验灯泡不发光，则被测灯泡断路；如果检验灯泡较暗，则被测灯泡正常；如果检验灯泡正常，则被测灯泡短路．

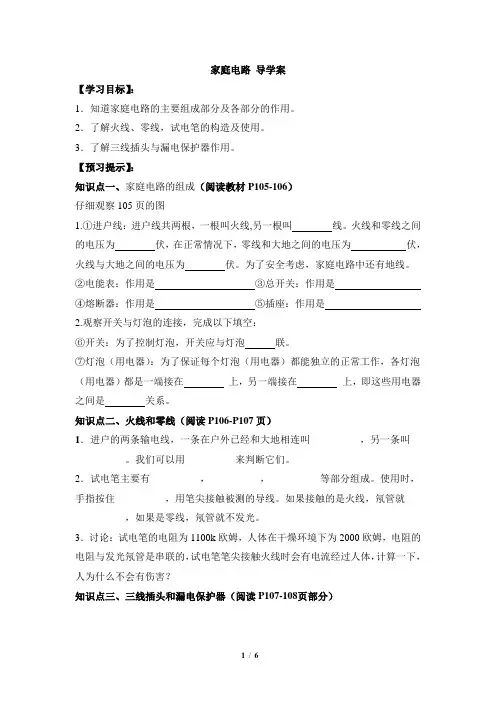

1 / 6 家庭电路 导学案
【学习目标】：
1．知道家庭电路的主要组成部分及各部分的作用。
2．了解火线、零线，试电笔的构造及使用。
3．了解三线插头与漏电保护器作用。
【预习提示】：
知识点一、家庭电路的组成（阅读教材P105-106）
仔细观察105页的图
1.①进户线：进户线共两根，一根叫火线,另一根叫 线。火线和零线之间的电压为 伏，在正常情况下，零线和大地之间的电压为 伏，火线与大地之间的电压为 伏。为了安全考虑，家庭电路中还有地线。
②电能表：作用是 ③总开关：作用是
④熔断器：作用是 ⑤插座：作用是
2.观察开关与灯泡的连接，完成以下填空：
⑥开关：为了控制灯泡，开关应与灯泡 联。
⑦灯泡（用电器）：为了保证每个灯泡（用电器）都能独立的正常工作，各灯泡（用电器）都是一端接在 上，另一端接在 上，即这些用电器之间是 关系。
知识点二、火线和零线（阅读P106-P107页）
1．进户的两条输电线，一条在户外已经和大地相连叫__________，另一条叫__________。我们可以用__________来判断它们。
2．试电笔主要有__________，__________，__________等部分组成。使用时，手指按住__________，用笔尖接触被测的导线。如果接触的是火线，氖管就__________，如果是零线，氖管就不发光。
3．讨论：试电笔的电阻为1100k欧姆，人体在干燥环境下为2000欧姆，电阻的电阻与发光氖管是串联的，试电笔笔尖接触火线时会有电流经过人体，计算一下，人为什么不会有伤害？
知识点三、三线插头和漏电保护器（阅读P107-108页部分） 2 / 6 1．三孔插座比两孔插座多的那个是跟__________相连的，用电器的三脚插头在三孔插座里，不仅把用电部分接入电路，还把用电器的_________与__________连接起来。

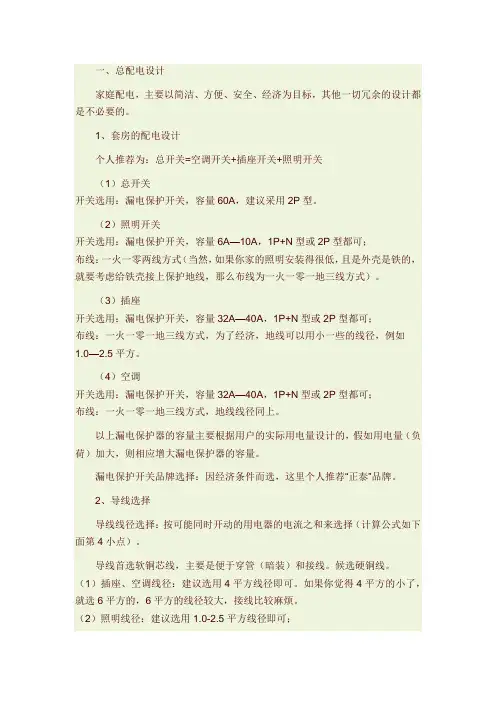

一、总配电设计
家庭配电，主要以简洁、方便、安全、经济为目标，其他一切冗余的设计都是不必要的。
1、套房的配电设计
个人推荐为：总开关=空调开关+插座开关+照明开关
（1）总开关
开关选用：漏电保护开关，容量60A，建议采用2P型。
（2）照明开关
开关选用：漏电保护开关，容量6A—10A，1P+N型或2P型都可；
布线：一火一零两线方式（当然，如果你家的照明安装得很低，且是外壳是铁的，就要考虑给铁壳接上保护地线，那么布线为一火一零一地三线方式）。
（3）插座
开关选用：漏电保护开关，容量32A—40A，1P+N型或2P型都可；
布线：一火一零一地三线方式，为了经济，地线可以用小一些的线径，例如1.0—2.5平方。
（4）空调
开关选用：漏电保护开关，容量32A—40A，1P+N型或2P型都可；
布线：一火一零一地三线方式，地线线径同上。
以上漏电保护器的容量主要根据用户的实际用电量设计的，假如用电量（负荷）加大，则相应增大漏电保护器的容量。
漏电保护开关品牌选择：因经济条件而选，这里个人推荐“正泰”品牌。
2、导线选择
导线线径选择：按可能同时开动的用电器的电流之和来选择（计算公式如下面第4小点）。
导线首选软铜芯线，主要是便于穿管（暗装）和接线。候选硬铜线。
（1）插座、空调线径：建议选用4平方线径即可。如果你觉得4平方的小了，就选6平方的，6平方的线径较大，接线比较麻烦。
（2）照明线径：建议选用1.0-2.5平方线径即可； 3 、导线安全载流量估算
1.0平方铜导线：安全电流6A，允许负荷1300W；
1.5平方铜导线：安全电流10A，允许负荷2000W；
2.5平方铜导线：安全电流15A，允许负荷2500W；
4平方铜导线：安全电流25A，允许负荷7000W；
6平方铜导线：安全电流54A，允许负荷10740W。
4、用电负荷估算（选多大线径的导线，按算出的电流A选择）
5、插座的选择
家庭电路
【课内四基达标】
一、填空题
1.家庭电路一般由进户线、保险盒、___________、___________、___________、___________、___________等七部分用导线连接组成。
2.安装家庭电路时，必须把电路开关连在___________线上；螺丝口灯座的螺旋套只准接在___________线上；三孔插座中间多出的一孔是接___________线用的。
3.保险丝必须___________联在电路中，以保证电路中电流在___________之前就能自动切断电源， 达到保护___________安全的目的。
4.家庭电路干线中的电流强度是由___________来决定的，它们之间的关系是
___________越大，___________就越大，___________与___________成正比。计算公式是I=___________。
5.家庭电路的电压是___________伏，动力电路的电压是___________伏，对人体的安全电压是___________伏。
6.观察各种规格不同的白炽灯泡的灯丝的粗细，额定电压相同的灯，额定功率越大，其灯丝越___________；额定功率相同的灯泡，额定电压越大，其灯丝越___________。
7.家庭电路中各家用电器要________联接入电路中，而控制电灯的开关应与电灯_______联 。
8.保险丝是由电阻率___________而熔点___________的铅锑合金制成的。当电路中电流超过电线规定的最大电流，它能起___________的作用，保险丝通常装在___________ 里，闸刀开关的___________也装有保险丝。
9.家庭电路中接大功率用电器的插座，常常只在通插座的火线上装一根保险丝，而不在通插座的火线和零线上各装一根保险丝，其原因是___________。
10.测电笔是用来辨别________和_________的工具，使用测电笔，应用手接触___________。当用笔尖接触电线时，若氖管不发光，表明接触的是___________。
