防火门安装技术交底

第1页 共6页

技 术 交 底 记 录

表C2-1 编 号

工程名称 交底日期

施工单位 分项工程名称

交底提要 防火门安装技术交底

交底内容：

一、钢质防火门安装施工

1、钢质防火门安装所需工具：

电锤、塞尺、线坠、红线包、墨汁、小电锯；焊条、螺栓、水泥砂浆

2、施工准备：

门框进入施工现场必须检查验收。门框和扇安装前应先检查型号、尺寸是否符合要求，有无窜角、翘扭、弯曲，如有以上情况应先进行更换或修理；

门框的安装应符合图纸要求的型号及尺寸，并注意门扇的开启方向，以确定门框安装的裁口方向，安装高度应按室内结构1m的水平线控制。

门框安装应在抹灰前进行，门扇的安装宜在抹灰后进行。如必须先安装时，应注意对成品的保护，防止碰撞和污染。

3、划线定位：按设计图纸规定的尺寸、标高和开启方向，在洞口内弹出门框的安装位置线。

4、立框校正：门框就位后，应校正其垂直度（门框与地面不垂直度，应≤2mm）及水平度和对角线，按设计要求调整至安装高度一致，与内、外墙面距离一致，门框上下宽度一致，而后用对拔木楔在门框四角初步定位。

5、连接固定：门框用螺栓临时固定，必须进行复核，以保证安装尺寸准确。框口上尺寸允许误差应≤1.5mm，对角线允许误差应≤2.0mm。

6、门安装时，要将门扇装到门框后，调整其位置以及水平度。

7、在前后、左右、上下六个方向位置正确后，再将门框连接铁脚与洞口预埋铁件焊牢，焊接处要涂上防锈漆。

8、堵塞缝隙：门框与墙体连接后，取出对拔木楔，用岩棉或矿棉将门框与墙体之间的周边缝隙堵塞严实，根据门框不同的结构，将门框表面留出槽口，用水泥砂浆（水泥砂浆配合比：M10）抹平压实，或将表面与铁板焊接封盖，并及时刷上防绣漆，做好防锈处理。

9、门框灌浆：门框周边用灌浆（C15细石砼）填充，门框灌浆时，等灌浆硬后，进行调整，再将门扇安装上去

工程名称 施工单位

工程编号 交底部位 安全门防盗门安装

交底内容：

1、工程概况：

1.1 施工部位：入户门、楼梯间、管道井、防火分区及电梯机房门。

1.2 编制依据：《建筑装饰装修工程质量验收规范》GB50210-2001；

《建筑工程质量验收统一标准》GB50300-2001；

《建筑安装分项工程施工工艺规程》DBJ/T01-26-2003；

防火门标准 GB12955-2008及施工图纸变更。

2、施工准备：

2.1 技术准备： 熟悉防火门的施工图纸，了解安装要点，依据施工技术交底和安全交底作好施工准备。 材料进场需提供合格证、检验报告给总包、监理，验收合格后才能进入现场，施工工人经项目进行安全技术交底和入场教育登记、考试合格后进行安装施工。各楼号施工员负责每栋楼整体各工种的施工，所有工种要服从施工的管理。

2.2 材料要求：

2.2.1 防火门的规格、型号应符合设计要求，经消防部门鉴定和批准的，五金配件配套齐全，并具有生产许可证、产品合格证和性能检测报告。

2.2.2 防腐材料、填缝材料、密封材料、水泥、砂、连接板等应符合设计要求和有关标准的规定。

2.2.3 防火门码放前，要将存放处清理平整，垫好支撑物。如果门有编号，要根据编号码放好；码放时面板叠放高度不得超过1.2m；门框重叠平放高度不得超过1.5m；要有防晒、防风及防雨措施。

2.3 主要机具：电锤 、电焊机、扳手、盒尺、线坠、手锤。

2.4 作业条件：

2.4.1 主体结构经有关质量部门验收合格。工种之间已办好交接手续。

2.4.2 检查门窗洞口尺寸及标高，开启方向是否符合设计要求。有预埋件的门窗口还应检查预埋件的数量、位置及埋设方法是否符合设计要求。

3、施工工艺：

3.1 工艺流程： 工程名称 施工单位

工程编号 交底部位 安全门防盗门安装

灌斗石→划线→打孔下涨栓→门框安装吊垂直→焊接→门扇及附件安装→清理打胶

技术交底记录

编号：

工程名称 交底日期 年 月 日

施工单位 分项工程名称 门窗工程

交底提要 施工准备、操作工艺、质量要求、成品保护、注意事项

技术交底内容：

一、施工准备

1、材料准备：

（1）防火门的材质、规格、型号、防火等级应符合设计要求，五金配件配套齐全，具有生产许可证、产品合格证和性能检测报告。

（2）防火门必须为消防部门及鉴定并认可的产品，其防火等级应符合设计及有关标准的规定。

（3）安装时要根据厂家的编号以及门框上面所示的安装部位进行安装，确保现场门安装位置准确无误。

（4）防腐材料、填缝材料、密封材料、水泥、砂等应符合设计要求和有关标准的规定。

2、主要机具：电锤 、电焊机、扳手、盒尺、线坠、手锤、手电钻、打胶筒、螺丝刀、木楔、托线板。

3、作业条件：

（1）主体结构经有关质量部门验收合格，工种之间已办好交接手续。

（2）检查门窗洞口尺寸及标高，开启方向是否符合设计要求。有预埋件的门窗口还应检查预埋件的数量、位置及埋设方法是否符合设计要求。

（3）对于设备房间为了方便设备进入门洞尺寸留高的，按照03G329图集增加过梁施工到原有洞口尺寸后，方可进行门的安装；

二、操作工艺

1、钢质防火门

工艺流程：

划线定位 —→门洞口处理—→门框内灌浆—→门框就位和临时固定—→门框固定—→门框与墙体间隙间的处理—→门扇安装—→五金配件安装—→清理

2、施工工艺

（1）划线定位：按设计要求尺寸，标高和方向，画出门框框口位置线。

（2）门洞口处理：安装前检查门洞的尺寸，偏差、不垂直、不方正的要进行剔凿或抹灰处理。

（3）门框内灌浆：对于钢质防火门，需要在门框内用细石砼进行满灌。本工程采用先灌浆后安装门框的施工方法，此种方法方便操作，填充密实度较好。填充时填充料不能过量，防止门框变形影响开启。

（4）门框就位和临时固定：先拆掉门框下部的固定板，将门框临时固定在洞口内，经校正合格后，方可进行安装。对于有门框的门，门框一般埋入±0.00m标高以下20㎜，须保证框口上下尺寸相同，允许误差＜1.5㎜，对角线允许误差＜2㎜。

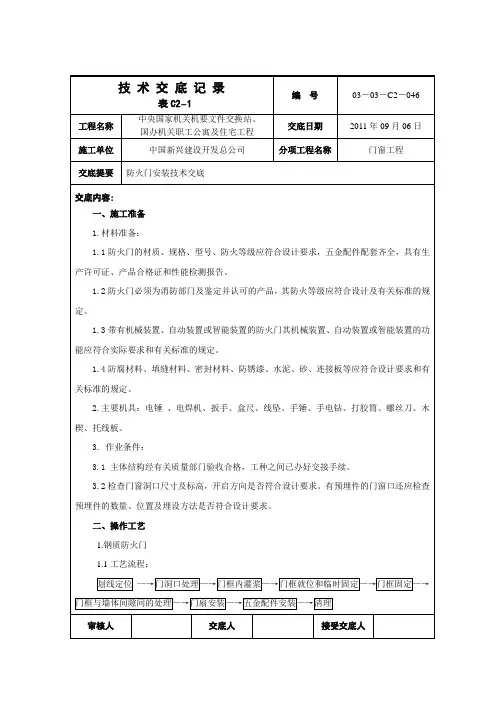

技 术 交 底 记 录

表C2－1 编 号 03－03－C2－046

工程名称 中央国家机关机要文件交换站、

国办机关职工公寓及住宅工程 交底日期 2011年09月06日

施工单位 中国新兴建设开发总公司 分项工程名称 门窗工程

交底提要 防火门安装技术交底

交底内容:

一、施工准备

1.材料准备：

1.1防火门的材质、规格、型号、防火等级应符合设计要求，五金配件配套齐全，具有生产许可证、产品合格证和性能检测报告。

1.2防火门必须为消防部门及鉴定并认可的产品，其防火等级应符合设计及有关标准的规定。

1.3带有机械装置、自动装置或智能装置的防火门其机械装置、自动装置或智能装置的功能应符合实际要求和有关标准的规定。

1.4防腐材料、填缝材料、密封材料、防锈漆、水泥、砂、连接板等应符合设计要求和有关标准的规定。

2.主要机具：电锤 、电焊机、扳手、盒尺、线坠、手锤、手电钻、打胶筒、螺丝刀、木楔、托线板。

3. 作业条件：

3.1 主体结构经有关质量部门验收合格，工种之间已办好交接手续。

3.2检查门窗洞口尺寸及标高，开启方向是否符合设计要求。有预埋件的门窗口还应检查预埋件的数量、位置及埋设方法是否符合设计要求。

二、操作工艺

1.钢质防火门

1.1工艺流程：

划线定位 —→门洞口处理—→门框内灌浆—→门框就位和临时固定—→门框固定—→门框与墙体间隙间的处理—→门扇安装—→五金配件安装—→清理

审核人 交底人 接受交底人

技 术 交 底 记 录

表C2－1 编 号 03－03－C2－046

工程名称 中央国家机关机要文件交换站、

国办机关职工公寓及住宅工程 交底日期 2011年09月06日

施工单位 中国新兴建设开发总公司 分项工程名称 门窗工程

交底提要 防火门安装技术交底

交底内容:

1.2施工工艺

1.2.1划线定位：按设计要求尺寸，标高和方向，画出门框框口位置线。
