超高层施工综合技术　

●秦瑛　

随着城市的发展，超高层建筑不断增多，多数超高层　建筑设计与施工是核心筒先于型钢混凝土框架施工，而核　

心筒与型钢混凝土框架需同时施工的超高层建筑较少，以　本项目Ａ楼为例介绍其施工方法，为此类工程提供可借鉴　

的施工经验。　

一、工程概况　

本工程Ａ楼建筑面积８１　３１　１　ｍ　，建筑总高度为　１　９８ｍ，其劲性钢柱细分为核心筒内劲性型钢柱和外框　

架劲性型钢柱，核心筒内钢柱与外框架结构钢柱上设置　

连梁牛腿，由钢梁与之连接，连接方法采用ｉｘ］４铰接。外　框架在一１　４　Ｏ００ｍ预埋钢柱地脚螺栓后立钢柱，核心筒　内在一７　１ＯＯｍ预埋钢柱地脚螺栓后立钢柱，从一０．１ＯＯｍ　

开始每层采用钢梁连接外框钢柱与核心筒钢柱，钢柱与　

钢梁在１　７７．８５０ｍ结束。外框柱内含１　６根型钢柱、核心　筒含１　２根型钢柱，型钢柱间型钢梁连接，每层３２根型钢　

梁。Ａ楼单层最大钢结构用量为２１　１　６ｔ，钢结构总用量为　

３２４９．７５ｔ　

＝、施工难点与特点　

１工期紧张、施工工序繁多，施工组织要求高。　２．楼层多、高；钢梁与钢柱多、重　基础底板３ｍ厚　（深坑最厚处达８ｍ）：梁柱的节点多且复杂，施工难度　

大。　３．型钢梁与型钢柱连接，造成梁柱墙节点穿筋与钢筋　

绑扎困难、复杂，而钢筋工程又是本类工程的重点控制环　节。　

三、施工方法　

１施工组织　本工程单层面积１７６４ｍ　因工期紧张、结构设计节　点复杂（梁板钢筋均需锚入核心筒劲性柱及剪力墙内），　

不适合采用核心筒区域先施工然后再施工外框的方式，而　

采取内外平端、分成两个流水段依次分段施工的方法。竖　向钢结构先立先起，土建在底下施工，在不同的作业面　

与空间上进行土建、钢结构同时施工，每层工期可缩短至　５～６ｄ，从而确保工程整体进度要求。　

２塔式起重机施工　在保证安全、质量及经济效益的前提下，为保证　现场合理、快速施工，Ａ楼垂直运输机械主要采用１台　５５ｍＴＣ７Ｏ３０，１台４５ｍＴＣ７Ｏ３０型塔式起重机。塔式起重　机的选择、布置与覆盖范围重点考虑型钢柱、型钢梁、　

钢筋、覆膜模板的垂直运输，同时塔式起重机布置还重　点考虑型钢柱及钢梁的吊装范围、液压布料机的覆盖范　

围等。　Ａ楼地下阶段施工，需利用Ａ楼两侧的钢筋混凝土　

内支撑栈桥板作为钢结构运输通道，且为确保地下阶段　每根钢柱的顺利吊装，南侧１　１号塔式起重机大臂必须为　

５５ｍ，１　１号塔式起重机须比１　２号塔式起重机高，这样　才可避开两塔式起重机的碰撞，满足地下阶段钢结构施　

工要求；但这样又会造成地上阶段塔式起重机附臂次数　

增加，严重影响地上施工进度，为此在施工至７层时将　５５ｍＴＣ７０３０塔式起重机截臂至５０ｍ，这样２台塔式起重机　可交替顶升附臂，可减少附臂次数，而截臂也仅需１ｄ。　

３基础底板施工　本工程底板尺寸为５７　３ｍ　Ｘ　６７．５ｍ　Ｘ　３ｍ，上、下部　均为Ａ３２＠１　００（三级钢）双层双向钢筋，混凝土强度等　

级为Ｃ４０Ｐ８。　（１）钢筋支架搭设　基础底板钢筋重，需搭设专门的钢筋支架，以支承上　部钢筋、设备及施工人员荷载。一般采用型钢支架体系，　

为节约成本，底板底筋绑扎完成后搭设钢管扣件架，采　

用在钢管架上绑扎上铁钢筋，最后在上、下铁钢筋问采用　

Ａ２５（三级钢）的废钢筋焊接马凳，最后拆除钢管后进行　混凝土浇筑，而局部深坑则采用Ａ６３焊接马凳。　

（２）混凝土配合比　基础底板３．０ｍ厚，属大体积混凝土。传统降温方法　

为在底板问预埋Ａ３２钢管，采用循环冷却水降温。本工程　利用目前混凝土发展的技术成果，选择采用６０ｄ龄期强度　混凝土进行底板浇筑，通过增加掺和料及外加剂，减少　

水泥的总用量；通过混凝土自身来控制水泥水化热所释　

放出来的热量及其速度来达到施工要求，与传统方法比　

较其技术要求高，施工简便、节省费用。采用的Ｃ４０Ｐ８ｔ仳ｅａ　

凝土配合比为：水：水泥：粉煤灰：矿粉：ＵＥＡ：砂：碎　石＝１　７４：２５５：５６：７７：５１：７０２：１　０７７（每盘用量，　单位为Ｋｇ），凝结时间３６ｈ（温度２０。Ｃ），坍落度控制在　

（１　８０±２０）ｍｍ。　（３）浇筑及振捣　混凝土浇筑采用“斜向分层、薄层浇筑、循序退浇、　

一

次到底”的连续施工方法。由于底板较厚，将振捣工人　分成两部分，一部分在底板表面振捣，另一部分在钢筋中　

部进行中下部混凝土的振捣。　

（４）养护和测温　混凝土浇筑至设计标高后，采用磨光机进行二次压　

光，以封闭混凝土早期裂缝，并迅速采用塑料薄膜加保温　被的方法对混凝土进行保温和养护。　

根据浇筑时间及底板结构特点，在１　１个典型部位埋　设测温点，每点对表面、中部及底部３个部位进行温度测　

量，混凝土最高温度为７６℃。　４．钢结构施工方法　Ａ楼为１９８．２ｍ高的超高层写字楼，外框柱内含１６根　型钢柱、核心筒内含１　２根型钢柱，型钢柱采用型钢梁连　

接，每层３２根型钢梁。　（１）钢柱脚定位安装　

基础底板钢筋密集，地脚螺栓难以准确固定，在浇筑　

混凝土时，受振动和混凝土倾倒压力影响易产生位移，为　保证其埋设准确性，本工程采用Ｌ－８０　Ｘ　５０　Ｘ　６焊成钢框固　

定地脚螺栓预埋法，以防混凝土浇筑和振捣等外因产生影　响。　对安装时弯曲变形的地脚螺栓，钢结构柱安装前将螺　

纹清除干净，对已损伤的螺牙进行修复。　

通过对钢框固定预埋螺栓的精确施工，使钢结构柱安　装中轴线、标高偏差均能满足规范要求，确保钢结构工程　的质量及进度。　

（２）型钢梁柱节点施工　１）外框劲性柱节点　

外框柱钢梁与钢柱交接处节点较为复杂，柱箍筋有　个八边形箍筋、一个方形箍筋和８个拉钩，所有箍筋和　拉钩均为Ａ１４钢筋，在工作面上弯曲比较困难，均是；ｂｎｚ　

成型后送到现场绑扎。若按照传统方法施工该节点，在钢　柱、钢梁安装完成后，将无法绑扎核心区箍筋，对核心区　强度削弱较大，与设计单位沟通后采取将八边箍筋和方形　箍筋均断成两段，绑扎完后在断点处１　０ｄ搭接单面焊接，　

最终施工顺利、效果较好。　２）核心筒内型钢柱节点　

核心筒内型钢柱与钢梁连接处节点相对简单，仅有两　个方形箍筋和部分拉钩，做法参照外框钢柱。　

５．集成式爬架的应用　Ａ楼地上４４层，标准层高３．８５ｍ。因主体结构分别在　

２２，３５层结构内收７５０ｍｍ，故分别采用ＳＤＧ一０３型全钢　装配式升降架（４～３４层）、ＳＤＧ一０１型爬架（３５～４４　

层）。　全钢装配式升降架主要由竖向主框架、立框、钢　

脚手板、立网框、附墙支座、控制系统、电动葫芦组　成。架体从４层开始搭设，覆盖４层半。整体架架体高度　

１　６．２ｍ，宽度Ｏ．７ｍ，每步架高度１．８ｍ，共设置９步架体，　４个操作层，整体架架体宽度７００ｍｍ，内排立杆离墙距离　

５ＯＯｍｍ，Ａ楼共布置机位４０榀（Ｐ，Ｉ］４０榀竖向主框架），　

根据流水段分两段施工。　建　竺　

整体架从标准层开始预留孔，非标准层结构施工时需　使用已搭设好的落地脚手架配合施工。主框架安装及架体　

搭设时梁板等混凝土强度需≥２０ＭＰａ。　

在３５层结构板达到强度后ＳＤＧ一０１型爬架直接从在结　构板上开始安设，然后进行爬升。爬架每升１层，时间仅　

用２０～３０ｍｉｎ：与双排落地架相比，可节省管材与用工。　６．混凝土泵送与浇筑　经过验算、多方选择比较后采用ＨＴＢ９０￣，Ｅ凝土车载　

泵与ＨＧＹ２８Ｃ型内爬式液压布料机进行超高层混凝土的浇　

筑。　ＨＧＹ２８Ｃ型内爬式液压布料机采用４节臂折叠，灵活　

方便，旋转和折叠全液压驱动。在核心筒的候梯厅处留洞　安装液压布料机，基本覆盖了整个Ａ楼、工作无盲区。液　

压布料机采用３层一附臂固定，利用自身内爬系统进行上　

爬；对留洞安装处的梁板进行加强处理，将液压布料机的　荷载传至周边的剪力墙及主梁上。　

７．幕墙施工　Ａ楼为单元式幕墙，幕墙工程与主体结构同步施工，　

为便于单元板块安装，在主体结构施工完成处安装防护　

棚，下方位置搭设环轨。防护棚验收合格后，才可进行环　形轨道的安装。　Ａ塔楼分３个施工段进行单元体挂装流水施工作业。　内侧环形进行单元体安装，外侧轨道进行单元体运输。　

最后进行塔式起重机口处及外用施工电梯幕墙收边收口施　

工。总体施工流程如下。　

１）主体结构出±０　０００后，预埋件进入施工阶段，　测量小组进场进行预埋期间测量放线以保证预埋件安装；隹　

确。随主体结构施工，安装预埋件。　２）当主体施工至２７层时，插入幕墙主楼４～２２层施　

工，２４层楼地面安装环形轨道，在２５层楼地面搭设安全　

防护棚，开始幕墙测量放线、转接件安装、单元体安装。　

３）当主体施工至３８层时，插入幕墙主楼２３～３５层施　工，３６层楼地面安装环形轨道，在３７层楼地面搭设安全　

防护棚，开始幕墙测量放线、转接件安装、单元体安装。　

４）当主体屋顶施工完毕，４５层屋面搭设安装环形轨　道，３５—４５层开始幕墙测量放线、转接件安装、单元体　安装。　

四、结语　本工程Ａ楼结构复杂，工程量大、施工难度大。在确　

保质量的前提下从安全经济角度选择了合理的施工方案，　应用多项关键施工技术、新工艺及设备等，确保了工程的　进度要求，达到预期目标，取得良好的社会与经济效益，　

可供类似工程借鉴。　

（作者单位：洛阳市住建委施工管理处）　

・１２７

——－－—一

合集下载

超高层钢骨混凝土组合结构施工技术

超高层钢骨混凝土组合结构施工技术

中建一局集团建设发展有限公司 无锡恒隆广场综合发展项目

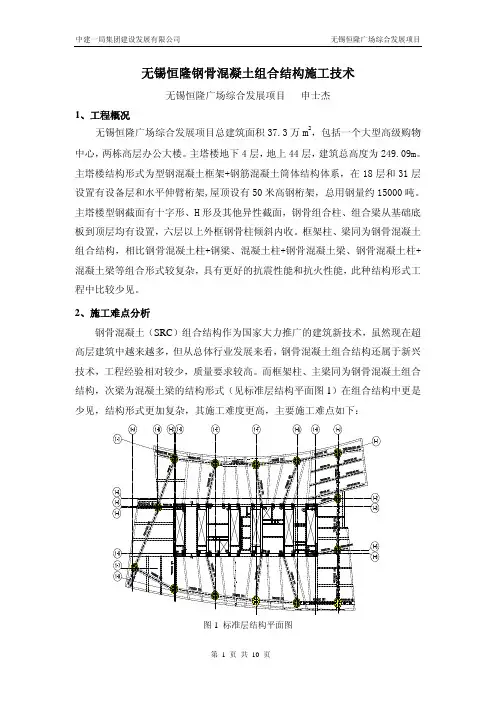

第 1 页 共 10 页 无锡恒隆钢骨混凝土组合结构施工技术 无锡恒隆广场综合发展项目 申士杰 1、工程概况 无锡恒隆广场综合发展项目总建筑面积37.3万m2，包括一个大型高级购物中心，两栋高层办公大楼。主塔楼地下4层，地上44层，建筑总高度为249.09m。主塔楼结构形式为型钢混凝土框架+钢筋混凝土筒体结构体系，在18层和31层设置有设备层和水平伸臂桁架,屋顶设有50米高钢桁架，总用钢量约15000吨。主塔楼型钢截面有十字形、H形及其他异性截面，钢骨组合柱、组合梁从基础底板到顶层均有设置，六层以上外框钢骨柱倾斜内收。框架柱、梁同为钢骨混凝土组合结构，相比钢骨混凝土柱+钢梁、混凝土柱+钢骨混凝土梁、钢骨混凝土柱+混凝土梁等组合形式较复杂，具有更好的抗震性能和抗火性能，此种结构形式工程中比较少见。 2、施工难点分析 钢骨混凝土（SRC）组合结构作为国家大力推广的建筑新技术，虽然现在超高层建筑中越来越多，但从总体行业发展来看，钢骨混凝土组合结构还属于新兴技术，工程经验相对较少，质量要求较高。而框架柱、主梁同为钢骨混凝土组合结构，次梁为混凝土梁的结构形式（见标准层结构平面图1）在组合结构中更是少见，结构形式更加复杂，其施工难度更高，主要施工难点如下： 图1 标准层结构平面图 中建一局集团建设发展有限公司 无锡恒隆广场综合发展项目

第 2 页 共 10 页 ⑴ 前期钢结构深化设计工作量大，对深化设计人员的经验和技术水平要求较高，要对节点的优化设计、施工、专业配合等考虑周全，否则会影响后续施工； ⑵组合梁、柱内及与其他结构相交部位，钢筋设置较多，尤其是节点部位比较复杂，空间狭小，钢筋加工复杂，绑扎不便； ⑶本工程主塔楼6层以上外框钢骨柱相对轴线双向倾斜内收，且组合梁、柱相交均存在夹角，为非正交，构件尺寸较大，钢结构测量定位及模板设计困难； ⑷土建分包和钢结构分包交叉施工紧密，在交叉流水施工中，容易忽视对方工艺，施工冲突较多，协调配合困难； ⑸组合结构目前尚未形成相应国家级的施工工艺标准及验收规范。 3、主要节点深化设计 在进行深化设计前，要重点仔细审核结构图纸，充分理解设计意图，对不合理的节点和对有利于施工的修改意见提交业主和原设计综合考虑。在进行钢结构自身的深化设计时，应与土建、机电、幕墙等单位技术人员充分沟通，根据工程合同要求和总体施工部署，充分考虑各专业施工工艺，合理选择连接节点，尤其重点要处理好钢骨梁柱钢筋和钢骨的连接节点。 3.1柱脚锚栓和钢筋节点处理 钢柱或组合钢柱生根的承台或者梁作为主受力构件，钢筋排布一般较密，尤其是当支座钢梁倾斜与钢柱相交或者钢柱坐落于梁梁相交节点或者梁柱相交节点部位时，钢结构深化时必须要考虑柱脚锚栓和钢筋排布关系，否则会给后续施工带来非常不利的影响。如发现锚栓和钢筋冲突后，则需对节点锚栓布置进行调整，满足锚栓和钢筋的合理排布，同时如柱脚板过大则需要设置二次灌浆层或开设灌浆孔等措施，确保柱脚板与混凝土接触密实。 本工程总计约有3000多根柱脚锚栓，规格较大，布置相对较密，在深化阶段对锚栓和钢筋位置关系做了一一放样核对，避免了很多影响施工的问题。现以主塔楼屋顶50米高钢桁架柱脚节点为例说明锚栓和钢筋的位置关系对施工的影响。见图2为结构图纸中给出的型钢混凝土梁与钢柱连接大样图，单从节点图中看不出存在的问题，但经过一一放样核对，发现柱脚锚栓位置和钢筋的排布及型钢位置均存在冲突，会造成后续无法施工。必须对柱脚锚栓或者梁钢筋位置予以调整，经过研究，对柱脚锚栓排布形式进行了调整，同时设置了灌浆透气孔，有中建一局集团建设发展有限公司 无锡恒隆广场综合发展项目

超高层建筑若干施工关键新技术

超高层建筑若干施工关键新技术

2017年度广东省科学技术奖项目公示

项目名称 超高层建筑若干施工关键新技术

主要完成单位 单位1广州建筑股份有限公司

单位2华南理工大学

单位3广州市第一建筑工程有限公司

单位4江苏沪宁钢机股份有限公司

主要完成人

（职称、完成单位、工作单位) 1。 吴瑞卿（教授级高工、广州建筑股份有限公司、广州建筑股份有限公司、本课题组组长.）

2. 蔡健（教授、华南理工大学、华南理工大学、技术指导)

3。 赖泽荣（高级工程师、广州建筑股份有限公司、广州建筑股份有限公司、课题组副组长）

4。 张元斌(高级工程师、广州建筑股份有限公司、广州建筑股份有限公司、主要负责本课题的关键技术的设计和实施）

5。 凌文轩（高级工程师、广州建筑股份有限公司、广州建筑股份有限公司、课题组成员）

6。 方耿珲(高级工程师、广州建筑股份有限公司、广州建筑股份有限公司、负责现场的管理)

7。 陈庆军（副教授、华南理工大学、华南理工大学、技术指导）

8. 梁湖清（教授级高工、广州建筑股份有限公司、广州建筑股份有限公司、课题组成员）

9。 关而道（教授级高工、广州市第一建筑工程有限公司、广州市第一建筑工程有限公司、课题组成员）

10. 潘正玉（助理工程师、广州市第一建筑工程有限公司、广州市第一建筑工程有限公司、课题组成员）

11. 吴咏陶(助理工程师、广州市第一建筑工程有限公司、广州市第一建筑工程有限公司、课题组成员)

12。 尹维成（高级工程师、广州市第一建筑工程有限公司、广州市第一建筑工程有限公司、课题组成员)

13. 黄亮忠(工程师、广州建筑股份有限公司、广州建筑股份有限公司、课题成员）

14。 左志亮（讲师、华南理工大学、华南理工大学、技术指导）

15. 雷鸣（高级工程师、广州市第一建筑工程有限公司、广州市第一建筑工程有限公司、课题组成员）

16. 方世宏（高级工程师、广州建筑股份有限公司、广州建筑股份有限公司、课题组成员）

概述超高层建筑施工技术管理

概述超高层建筑施工技术管理

概述超高层建筑施工技术管理

引言：当今社会，城市建设因用地形势的局限性已越加紧张，使建筑工程向高空作业发展，高层建筑就是此发展趋势的产物。并且由于高层建筑技术的发展，使超高层建筑已逐渐成为城市建设的主体。根据《民用建筑设计通则》GB50352―2005的规定：凡是高度超过了100米的建筑物，不论是民用住宅，还是公共建筑，都属于超高层建筑。

一、超高层建筑施工技术管理中存在的问题

当前，我国超高层建筑施工技术管理中存在的主要问题有以下几个方面：

（一）施工的规范性有待提高

对于超高层建筑而言，施工工作一定要严格按照相关规章制度进行有关操作，以保证建设施工的质量。但是由于目前部分的施工单位中操作人员以及施工管理人员，不端正工作态度，时常不按照相关规章制度和操作流程施工，导致规章制度成为摆设，没有任何的实际作用。并且直接造成超高层建筑施工存在质量隐患，如果不及时的处理这些问题，将会给工程质量带来严重影响。

（二）有待加强施工的安全管理工作

假設施工中安全管理工作不到位，那么在给施工人员带来重大的人身威胁的同时还将为施工企业造成较大损失。目前很多企业在此方面都有待加强，有关超高层建筑安全工作不到位的主要体现有：其一，相关管理人员对于工程问题听之任之，不闻不问。一些施工管理人员由于主客观原因，对待自己的工作时及不负责，不及时处理施工中出现问题；其二，不到的安全教育工作促使施工人员安全意识薄弱，防护能力低下。一些施工人员在违反了事故标准的时候仍不自知，终酿成大祸；其三，技术交底工作不到位。在进行超高层建筑施工的建设时，应该结合有关技术规范和安全规范，切实做好技术交底工作。不遗留安全隐患，不影响超高层建筑质量。

（三）施工方法还存在着一些不合理

目前，很多超高层建筑工程都是采用的层层分包方式进行建设。这种方式本身就会严重影响到超高层建筑的系统性和综合性，而且在分包的过程中，经常会将承包权转交到专业技术能力不强的施工企业手中。而这些承包企业依然采用传统的方式进行施工，进而导致超高层建筑的施工质量和施工安全受到极大的影响。

超高层建筑施工四新技术综合应用与管控措施——以杭州万象城二期

超高层建筑施工四新技术综合应用与管控措施——以杭州万象城二期

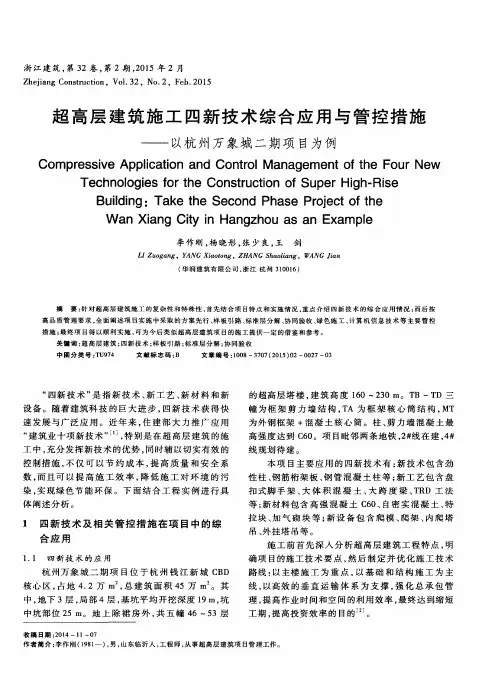

浙江建筑，第３２卷，第２期，２０１５年２月　Ｚｈｅｊｉａｎｇ　Ｃｏｎｓｔｒｕｃｔｉｏｎ，Ｖｏ１．３２，Ｎｏ．２，Ｆｅｂ．２０１５　
