西门子420变频器说明书

变频器：

变频器是应用变频技术与微电子技术，通过改变电机工作电源频率方式来控制交流电动机的电力控制设备。

变频器主要由整流（交流变直流）、滤波、逆变（直流变交流）、制动单元、驱动单元、检测单元微处理单元等组成。

变频器靠内部IGBT的开断来调整输出电源的电压和频率，根据电机的实际需要来提供其所需要的电源电压，进而达到节能、调速的目的，另外，变频器还有很多的保护功能，如过流、过压、过载保护等等。

西门子MM440变频器：

在变频器领域，也存在着一些难以控制的东西。直到西门子功能强大的变频器问世之后，情况才有了改观。MICROMASTER 440 是专门针对与通常相比需要更加广泛的功能和更高动态响应的应用而设计的。这些高级矢量控制系统可确保一致的高驱动性能，即使发生突然负载变化时也是如此。由于具有快速响应输入和定位减速斜坡，因此，甚至在不使用编码器的情况下也可以移动至目标位置。该变频器带有一个集成制动斩波器，即使在制动和短减速斜坡期间，也能以突出的精度工作。所有这些均可在 0.12 kW (0.16 HP) 直至 250

kW (350 HP) 的功率范围内实现。

工作原理：

根据电机转速的公式

n=n1(1-s)(1) N1=60f/p(2)

式中：n-电机转速;n1-电机的同步转速;s-滑差;f-旋转磁场频率;P-电机极对数

可知改变电机转速的方法有改变滑差s、改变旋转磁场频率f、改变电机极对数p三种。

变频器是利用电力半导体器件的通断作用把电压、频率固定不变的交流电变成电压、频率都可调的交流电源。是由由主电路和控制带电路组成的。主电路是给异步电动机提供可控电源的电力转换部分，变频器的主电路分为两类，其中电压型是将电压源的直流变换为交流的变频器，直流回路的滤波部分是电容。电流型是将电流源的直流变换为交流的变频器，其直流回路滤波部分是电感。它由三部分构成，将工频电源变换为直流功率的整流部分，吸收在转变中产生的电压脉动的平波回路部分，将直流功率变换为交流功率的逆变部分。控制电路是给主电路提供控制信号的回路，它有决定频率和电压的运算电路，检测主电路数值的电压、电流检测电路，检测电动机速度的的速度检测电路，将运算电路的控制信号放大的驱动电路，以及对逆变器和电动机进行保护的保护电路组成。

上海伟肯实业有限公司

1 目 录

第一章 产品基本信息介绍…………………………………………03

第二章 设计原则及依据……………………………………………05

第三章 电控系统技术说明…………………………………………07

第四章 变频器参数设定……………………………………………16

第五章 操作流程……………………………………………………18

第六章 故障和报警…………………………………………………19

第七章 元件清单……………………………………………………22

第八章 原理接线图…………………………………………………23

上海伟肯实业有限公司

2 第一章 产品基本信息介绍

1.1 概述

BPJ7系列矿用隔爆兼本质安全型交流变频器是一种集真空磁力起动器、数字式变频调速装置及相关的散热技术为一体的高新技术产品。该产品适用于交流50Hz、额定电压660V的异步电动机重负荷软起动、软停车和运行过程控制，具有起动电流小、起动速度平稳、起动性能可靠、对电网冲击小等优点，其起动曲线有“S”型和线性二种。该曲线可根据现场实际工况进行调整，从而减少起动时对设备的动张力。此外，变频器具有在线控制功能，可根据电机的负荷变化，调整电机工作电源电压和频率，从而达到所需转矩。具有明显的节能效应，可实现经济运行。随着煤矿自动化程度的不断提高，变频器正以其节能、高效、安全、可靠的特点，逐渐成为今后煤矿电机设备调速控制的发展方向，并得以广泛的应用。

本产品主要用于煤矿井下或露天矿山、港口码头、选煤厂、发电厂等大负荷恶劣环境中运输设备的软起动、软停车和运行过程控制，即用于煤矿井下绞车提升机、刮板运输机、给煤机、风机、局扇、水泵及油泵等设备的调速控制。

1.2 产品型号

主要规格参数：

a）输入电压： AC660V，50/60Hz，75%Ue～110% Ue，电网不平衡度：最大为电网线电压的±3%。

b） 输出电压：电压随频率呈线性变化。

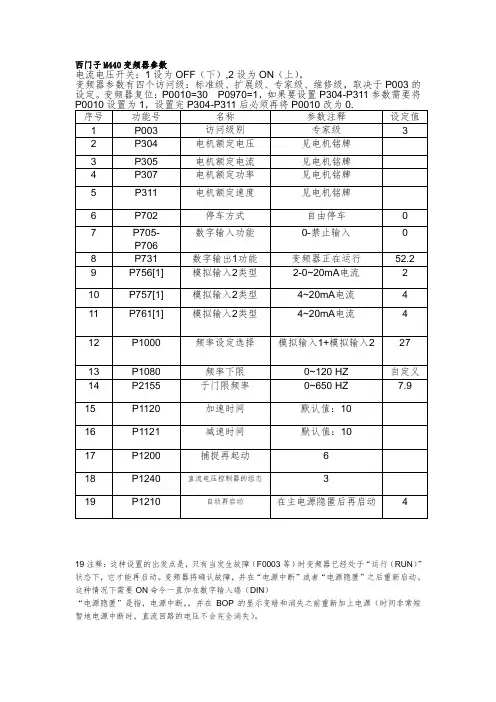

西门子M440变频器参数

电流电压开关：1设为OFF（下）,2设为ON（上），

变频器参数有四个访问级：标准级、扩展级、专家级、维修级，取决于P003的设定。变频器复位：P0010=30 P0970=1，如果要设置P304-P311参数需要将P0010设置为1，设置完P304-P311后必须再将P0010改为0.

序号 功能号 名称 参数注释 设定值

1 P003 访问级别 专家级 3

2 P304 电机额定电压 见电机铭牌

3 P305 电机额定电流 见电机铭牌

4 P307 电机额定功率 见电机铭牌

5 P311 电机额定速度 见电机铭牌

6 P702 停车方式 自由停车 0

7 P705-

P706 数字输入功能 0-禁止输入 0

8 P731 数字输出1功能 变频器正在运行 52.2

9 P756[1] 模拟输入2类型 2-0~20mA电流 2

10 P757[1] 模拟输入2类型 4~20mA电流 4

11 P761[1] 模拟输入2类型 4~20mA电流 4

12 P1000 频率设定选择 模拟输入1+模拟输入2 27

13 P1080 频率下限 0~120 HZ 自定义

14 P2155 于门限频率 0~650 HZ 7.9

15 P1120 加速时间 默认值：10

16 P1121 减速时间 默认值：10

17 P1200 捕捉再起动 6

18 P1240 直流电压控制器的组态 3

19 P1210 自动再启动 在主电源隐匿后再启动 4

19注释：这种设置的出发点是，只有当发生故障（F0003等）时变频器已经处于“运行（RUN）”状态下，它才能再启动。变频器将确认故障，并在“电源中断”或者“电源隐匿”之后重新启动。这种情况下需要ON命令一直加在数字输入端（DIN）

“电源隐匿”是指，电源中断，，并在BOP的显示变暗和消失之前重新加上电源（时间非常短暂地电源中断时，直流回路的电压不会完全消失）。
