兆欧表的使用方法和用途

兆欧表的作用和使用方法

兆欧表（Megohmmeter）是一种用于测量电阻值特别大的电器设备，通常用于测试绝缘材料的电阻。以下是兆欧表的主要作用和使用方法：

作用：

1. 测试绝缘材料的电阻：兆欧表可以测量绝缘材料（如电缆、绝缘层等）的电阻大小，用以判断其绝缘性能是否达标。

2. 发现潜在故障和缺陷：兆欧表可以检测电器设备中的潜在故障和缺陷，如绝缘材料老化、渗湿等问题，有助于提前采取修复和维护措施，以减少可能的故障风险。

3. 测试储能设备：兆欧表还可用于测量储能设备（如电池等）的电阻程度，以查看其维护状态和电池性能。

使用方法：

1. 预备工作：在使用兆欧表前，需要检查其电池电量是否充足，确保正常工作。同时，清洁测量点，以确保测试结果准确可靠。

2. 连接测量线：将兆欧表的测量线连接至待测绝缘材料的两个测量点（一般为正、负两个接线口），确保稳固连接。

3. 设置测量范围：根据待测绝缘材料的电阻范围，设置合适的测量范围（通常兆欧表会提供多个档位供选择）。

4. 测量电阻：按下测量按钮或旋钮，开始测量。此时兆欧表将传送一定电压（通常为500V或1000V）至待测绝缘材料中，并测量测量点之间的电阻数值。

5. 读取结果：测量完成后，兆欧表会显示出读数，以表示待测绝缘材料的电阻数值。根据所测得结果，可以判断绝缘材料的绝缘性能是否正常或是否存在潜在故障。

需要注意的是，在使用兆欧表时应严格按照说明书的要求使用，并采取相应的安全措施，如佩戴绝缘手套等，以避免可能的电击风险。

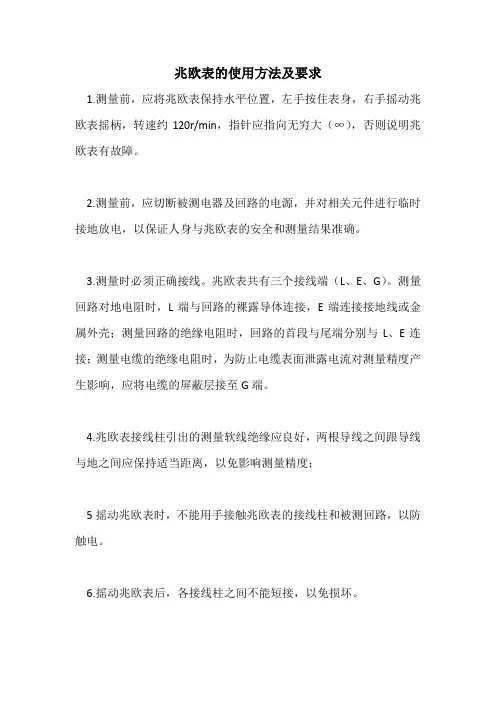

兆欧表的使用方法及要求

1.测量前，应将兆欧表保持水平位置，左手按住表身，右手摇动兆欧表摇柄，转速约120r/min，指针应指向无穷大（∞），否则说明兆欧表有故障。

2.测量前，应切断被测电器及回路的电源，并对相关元件进行临时接地放电，以保证人身与兆欧表的安全和测量结果准确。

3.测量时必须正确接线。兆欧表共有三个接线端（L、E、G）。测量回路对地电阻时，L端与回路的裸露导体连接，E端连接接地线或金属外壳；测量回路的绝缘电阻时，回路的首段与尾端分别与L、E连接；测量电缆的绝缘电阻时，为防止电缆表面泄露电流对测量精度产生影响，应将电缆的屏蔽层接至G端。

4.兆欧表接线柱引出的测量软线绝缘应良好，两根导线之间跟导线与地之间应保持适当距离，以免影响测量精度；

5摇动兆欧表时，不能用手接触兆欧表的接线柱和被测回路，以防触电。

6.摇动兆欧表后，各接线柱之间不能短接，以免损坏。

使用兆欧表测量绝缘电阻时应注意的问题

兆欧表又称摇表，是由高压手摇发电机及磁电式双动圈流比计组成，具有输出电压稳定，读数正确，噪音小，摇动轻，且装有防止测量电路泄露电流的屏障装置和独立的接线柱。

1.测量前应正确选用表计的规范，使表计的额定电压与被测电气设备的额定电压相适应，额定电压500V及以下的电气设备一般选用500~1000V的兆欧表，500V以上的电气设备选用2500V兆欧表，高压设备选用2500~5000V兆欧表。

2.使用兆欧表时，首先鉴别兆欧表的好坏，在未接被试品时，先驱动兆欧表，其指针可以上升到“∞”处，然后再将两个接线端扭短路，慢慢摇动兆欧表，指针应指向“0”处，符合上述情况说是兆欧表是好的，否则不能使用。

3.使用时必须水平放置，且远离外磁场

4.接线柱与被试品之间的两根导线不能绞线，应分开单独连接，以防止绞线绝缘不良而影响读数。

5.测量时转动手柄应由慢渐快并保持120r/min转速，待调速器发生滑动后，即为稳定的读数，一般应取1min后的稳定值，如发现指针指零时不允许连续摇动，以防线圈损坏。

兆欧表使用方法

1. 基本结构：由手摇直流发电机、磁电式流比计测量机构及接地柱等组成

2. 使用方法

选表

根据被测电气设备、线路选择摇表的电压等级。设备或线路的额定电压在500V以下，一般应选用500V或1000V的摇表。而高压设备或线路则应选用2500V的摇表。如有特殊要求的应用5000V的摇表。

使用检查

外观无破损，摇动灵活，接线柱牢固。引出线应选用单根绝缘多股软线，而且引出线间单独分开，不得有相互绞缠的现象，导线无断线断股及绝缘损坏，导线的连接端头应有绝缘套管保护。将摇表引出线分开，进行摇表的开路试验，表盘读数应为“∞”再将引出线相连接，进行短路试验，读数指示为“0”。

3测量

待测设备应做好停电、验电、放电等的安全作业项目，并将被测设备的表面清理擦拭干净。

按有关要求将摇表接到被测设备或线路上，通常接线方法为：线路L接被测设备或线路的导体部分；接地E接被测设备或线路的金属外壳；保护环或屏蔽G接于被测设备或线路的绝缘部分。

待测设备如为高压设备或低压大容量设备应由两人进行测量，避免烧坏摇表。

摇测时摇表应放置平稳，摇动手柄从慢到快，增加转速，让转速保持为120r/min，摇测1min左右，待摇至指针稳定后，读出数据，停止则从快到慢停止摇动。

4读数值

待指针基本稳定，直接读出数值，其单位为“兆欧”。读出读数后，将测试棒撤出，待测试棒完全撤出，方可停下摇把。

5常见设备对绝缘电阻的要求

变压器绝缘电阻的要求

在测量方法环境温度相同条件下，不低于厂家初始试验值的70%，为合格。

如无厂家初始值，实测绝缘电阻值不低于表1数值，可认为合格。

吸收比在10度——30度时，35KV及以下不低于1.3. 吸收比K=摇60S读数绝缘阻值/摇15S读数阻值。 高压线圈电压等级（千伏） 温度

10 20 30 40 50 60

3~10 450 300 200 130 90 60

油浸式变压器绝缘电阻的允许值

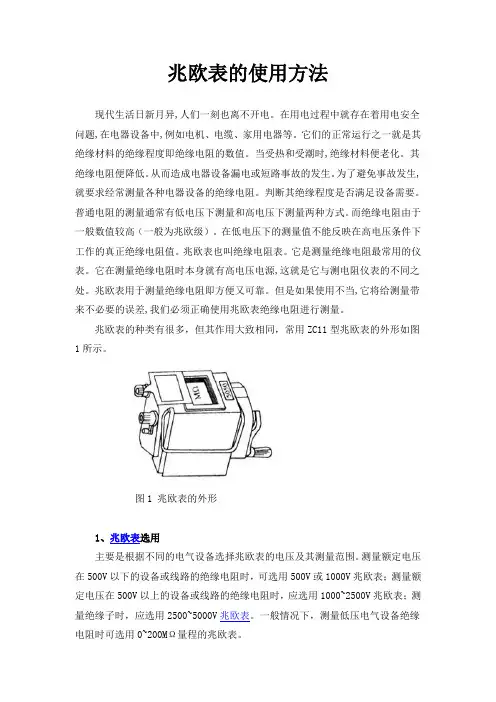

兆欧表的使用方法

现代生活日新月异,人们一刻也离不开电。在用电过程中就存在着用电安全问题,在电器设备中,例如电机、电缆、家用电器等。它们的正常运行之一就是其绝缘材料的绝缘程度即绝缘电阻的数值。当受热和受潮时,绝缘材料便老化。其绝缘电阻便降低。从而造成电器设备漏电或短路事故的发生。为了避免事故发生,就要求经常测量各种电器设备的绝缘电阻。判断其绝缘程度是否满足设备需要。普通电阻的测量通常有低电压下测量和高电压下测量两种方式。而绝缘电阻由于一般数值较高（一般为兆欧级）。在低电压下的测量值不能反映在高电压条件下工作的真正绝缘电阻值。兆欧表也叫绝缘电阻表。它是测量绝缘电阻最常用的仪表。它在测量绝缘电阻时本身就有高电压电源,这就是它与测电阻仪表的不同之处。兆欧表用于测量绝缘电阻即方便又可靠。但是如果使用不当,它将给测量带来不必要的误差,我们必须正确使用兆欧表绝缘电阻进行测量。

兆欧表的种类有很多，但其作用大致相同，常用ZC11型兆欧表的外形如图1所示。

图1 兆欧表的外形

1、兆欧表选用

主要是根据不同的电气设备选择兆欧表的电压及其测量范围。测量额定电压在500V以下的设备或线路的绝缘电阻时，可选用500V或1000V兆欧表；测量额定电压在500V以上的设备或线路的绝缘电阻时，应选用1000~2500V兆欧表；测量绝缘子时，应选用2500~5000V兆欧表。一般情况下，测量低压电气设备绝缘电阻时可选用0~200MΩ量程的兆欧表。

2、测试前的准备：

测量前将被测设备切断电源，并短路接地放电3-5分钟，特别是电容量大的，更应充分放电以消除残余静电荷引起的误差，保证正确的测量结果以及人身和设备的安全；被测物表面应擦干净，绝缘物表面的污染、潮湿，对绝缘的影响较大，而测量的目的是为了解电气设备内部的绝缘性能，一般都要求测量前用干净的布或棉纱擦净被测物，否则达不到检查的目的。

兆欧表在使用前应平稳放置在远离大电流导体和有外磁场的地方；测量前对兆欧表本身进行检查。开路检查，两根线不要绞在一起，将发电机摇动到额定转速，指针应指在“∝”位置。短路检查，将表笔短接，缓慢转动发电机手柄，看指针是否到“0”位置。若零位或无穷大达不到，说明兆欧表有毛病，必须进行检修。
