30米T梁张拉计算书

0

省道215线宜章黄沙至莽山二级公路

K19+542聋公冲大桥

30米T梁

预应力张拉

专项施工技术方案

湖南省郴州公路桥梁建设有限责任公司

省道215线宜章黄沙至莽山二级公路项目经理部

日期：2014年12月22日

1 后张法30米T梁预应力张拉

专项施工技术方案

一、 张拉条件：砼强度达到设计强度85%以上，并且浇筑不少于7天后方可进行张拉。

二、 采用智能张拉，主要控制张拉力。在智能系统中输入对应的张拉力及相关参数，由系统自动计算出相应的伸长量。

三、 张拉方法：所有钢绞线均采用两端对称张拉，张拉采用以张拉力控制为主，以伸长量做校验，实际伸长量与理论伸长量误差在6%以内。如发现伸长量异常应停止张拉，查明原因。

四、 张拉程序：0 初应力（10%） 20%应力

100%应力（持荷2min）后锚固，张拉顺序为:50%N2

100%N3 100%N2 100%N1。

五、 锚具、钢绞线：本工程采用15-9型、15-10型和15-11型系列锚具。钢绞线采用15.2mm钢绞线。锚具和钢绞线均由厂家出具产品检验书，并送有关检测单位进行检验。

六、 钢绞线的穿束：钢绞线采用人工编束后，由人工进行穿入，钢绞线采用切割机切断。

七、 智能张拉设备的相关合格证，千斤顶的工作架由钢管焊接而成，升降采用倒链进行抬升。

八、 实际伸长量的计算和测量：

当张拉至某个阶段后，从智能系统中采集相关的数据并与之

2 前智能系统计算的数据对比，减少在实际操作过程中对理论数据影响。

△L=△L1+△L2

△L1----从初始拉力至最大张拉力间的实测伸长量。

△L2----初始拉力时的推算伸长量（相邻级的伸长度）

九、伸长率的计算：

（实测伸长量-理论伸长值）/理论伸长值×100%

十、 预应力钢束的封头：

张拉工序完成后经监理工程师同意后，对外露钢绞线进行切割，锚固后的外露长度必须满足10-50mm的要求。封头必须将锚具及夹片缝隙填塞紧，确保压浆质量。

(完整版)30米预应力混凝土简支T梁计算书(H=2m)last

中交第二公路勘察设计研究院 I 目 录

1 计算依据与基础资料 ................................ 1

1.1 标准及规范 ...................................................... 1

1.1。1 标准 ...................................................... 1

1。1.2 规范 ...................................................... 1

1.1.3 参考资料 ................................................... 1

1。2 主要材料 ....................................................... 1

1.3 设计要点 ........................................................ 1

2 横断面布置 ........................................ 2

2.1 横断面布置图 .................................................... 2

2。2 预制T梁截面尺寸 ............................................... 2

2。3 T梁翼缘有效宽度计算 ............................................ 3

3 汽车荷载横向分布系数、冲击系数的计算 .............. 4

3.1 汽车荷载横向分布系数计算 ......................................... 4

文档从互联网中收集，已重新修正排版，word格式支持编辑，如有帮助欢迎下载支持。

1word格式支持编辑，如有帮助欢迎下载支持。

城万快速公路通道CW08合同段

T梁张拉计算书

编 制 人：

审 核 人：

江西中煤建设工程有限公司

城万路CW08合同段项目经理部 文档从互联网中收集，已重新修正排版，word格式支持编辑，如有帮助欢迎下载支持。

2word格式支持编辑，如有帮助欢迎下载支持。 2011年8月

1

目 录

一、工程概况 ....................................................................................... 错误!未定义书签。

(一)、工程范围及规模 .............................................................................. 错误!未定义书签。

(二)、技术标准 .......................................................................................... 错误!未定义书签。

(三)、预应力钢筋设计工程数量 .............................................................. 错误!未定义书签。

二、20mT梁(简支T梁)钢铰线张拉计算 ............................................. 错误!未定义书签。

（一）、钢绞线理论伸长值计算 ................................................................ 错误!未定义书签。

（二）、钢绞线实际伸长量的量测 ............................................................ 错误!未定义书签。

精品文档

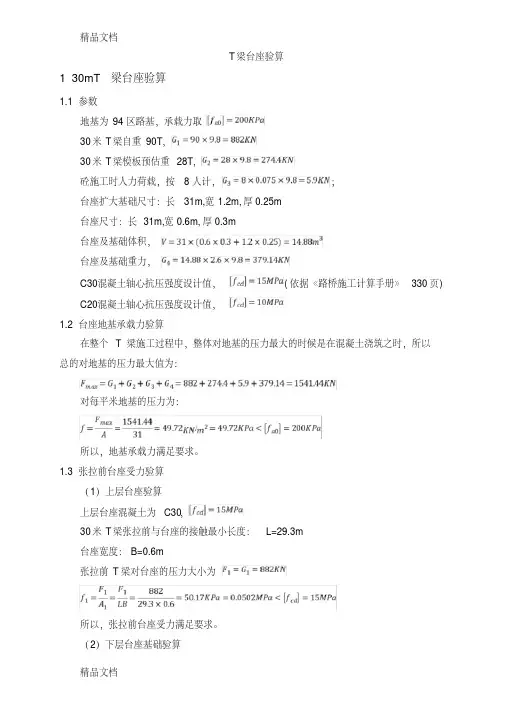

精品文档T梁台座验算1 30mT梁台座验算

1.1 参数地基为94区路基，承载力取30米T梁自重90T，30米T梁模板预估重28T，砼施工时人力荷载，按8人计，；台座扩大基础尺寸：长31m,宽1.2m,厚0.25m 台座尺寸：长31m,宽0.6m,厚0.3m 台座及基础体积，台座及基础重力，

C30混凝土轴心抗压强度设计值，(依据《路桥施工计算手册》330页)

C20混凝土轴心抗压强度设计值，1.2 台座地基承载力验算在整个T梁施工过程中，整体对地基的压力最大的时候是在混凝土浇筑之时，所以总的对地基的压力最大值为：

对每平米地基的压力为：

所以，地基承载力满足要求。1.3 张拉前台座受力验算（1）上层台座验算

上层台座混凝土为C30，30米T梁张拉前与台座的接触最小长度：L=29.3m 台座宽度：B=0.6m 张拉前T梁对台座的压力大小为

所以，张拉前台座受力满足要求。（2）下层台座基础验算

精品文档

精品文档下层台座基础混凝土为C20，上层台座自重：张拉前台座基础所受的压力大小为：

所以，张拉前台座基础受力满足要求。1.4 张拉后台座受力验算张拉后由于T梁起拱，T梁脱离台座接触，只有两端与台座接触，可看作台座受两个荷载作用，其合力大小为：

T梁与台座的最不利接触面积为（预埋钢板面积）：

所以，张拉后台座受力满足要求。台座基础的验算同张拉前，这里不再验算。1.5 台座反拱设置及计算为了防止预制梁上拱过大，根据设计图纸要求，若累计上拱值超过设计值10mm，应采取控制措施，预制台座上设置向下的二次抛物线反拱。预制T梁在张拉完后，各存梁期跨中上拱度计算值及二期恒载所产生的下挠值如下表所示：

位置钢束张拉完上拱度（mm）存梁30d上拱度（mm）存梁60d上拱度（mm）存梁90d上拱度（mm）二期恒载产生下挠值（mm）

边梁边跨22.1 38.4 40.8 41.9 -5.7

中跨19.2 30.3 33.6 35.7 -1.4 中梁边跨17.8 31.2 33.1 32.2 -3.9
