pi控制器原理

pi控制器原理

pi控制器是一种经典的控制器，它在工业自动化、机器人控制、飞行器控制等领域得到了广泛应用。pi控制器的原理在控制工程中是非常重要的，本文将着重介绍pi控制器的原理。

1. pi控制器的基本原理

pi控制器的基本原理是通过比较实际输出和期望输出之间的差异，并根据差异计算出控制信号，从而实现对系统的控制。pi控制器是一种基于误差反馈的控制算法，它主要包括两个部分：比例控制和积分控制。

比例控制是通过比较实际输出和期望输出之间的差异，并将差异乘以一个比例系数Kp作为反馈信号。Kp是一个可调的系数，它用来控制控制器的灵敏度。Kp越大，控制器对误差的响应越快，但容易出现振荡。反之，Kp越小，控制器对误差的响应越慢，但更加稳定。

积分控制是通过监测误差累积量，并将累积量乘以一个积分系数Ki作为反馈信号。Ki也是一个可调的系数，它用来控制控制器的稳定性。如果Ki设置得过大，会引起系统的超调或振荡。如果Ki设置得太小，系统稳定性不够好，会导致系统误差无法完全消除。

在pi控制器中，比例控制和积分控制是相结合的，通过调节比例系数Kp和积分系数Ki的值，可以得到较高的控制性能和更好的稳定性。

2. pi控制器的优点与缺点

与其他控制器相比，pi控制器有以下优点：

a. pi控制器只需要两个系数，即比例系数和积分系数。这使得pi控制器非常容易调试和实现。

b. pi控制器可以减少系统的抖动，提高系统的响应速度和稳定性。

c. pi控制器具有较强的适应性，可应用于不同的控制对象和应用场景。

然而，pi控制器也存在一些缺点：

a. pi控制器不能直接消除系统的静态误差，因为它只考虑了误差的动态部分。这样，在控制对象出现静态误差时，pi控制器的稳态误差较大。 b. pi控制器在处理非线性系统时存在局限性，容易出现非线性失真，影响控制性能。

c. pi控制器的调整可能比较困难，因为比例系数和积分系数之间存在一定的相互影响，需要进行综合考虑。

学

号：

课 程 设 计

题 目 P、PI和PID控制器性能比较

学 院 自动化学院

专 业 自动化

班 级 自动化1102班

姓 名

指导教师

2013 年 12 月 23 日 武汉理工大学《自动控制原理》课程设计说明书

课程设计任务书

学生姓名： 专业班级： 自动化1102班

指导教师： 工作单位： 自动化学院

题 目: P、PI和PID控制器性能比较

初始条件：

一二阶系统结构如图所示，其中系统对象模型为 ））（（）（15s1s1sG，

控制器传递函数为Pk)s(D1（比例P控制），/skkIP)s(D2（比例积分PI控制），sk/skkDIP)s(D3（比例积分微分PID控制），令19Pk，5.0Ik，19/4Dk，Di(s)为上述三种控制律之一。

要求完成的主要任务: （包括课程设计工作量及其技术要求，以及说明书撰写等具体要求）

（1） 分析系统分别在P、PI、PID控制器作用下的，由参考输入决定的系统类型及误差常数；

（2） 根据（1）中的条件求系统分别在P、PI、PID控制器作用下的、由扰动w(t)决定的系统类型与误差常数；

（3） 分析该系统的跟踪性能和扰动性能；

（4） 在Matlab中画出（1）和（2）中的系统响应，并以此证明（3）结论；

（5） 对上述任务写出完整的课程设计说明书，说明书中必须写清楚计算分析的过程，其中应包括Matlab源程序或Simulink仿真模型，并武汉理工大学《自动控制原理》课程设计说明书

注释。说明书的格式按照教务处标准书写。

时间安排：

（1） 课程设计任务书的布置，讲解 （半天）

（2） 根据任务书的要求进行设计构思。（半天）

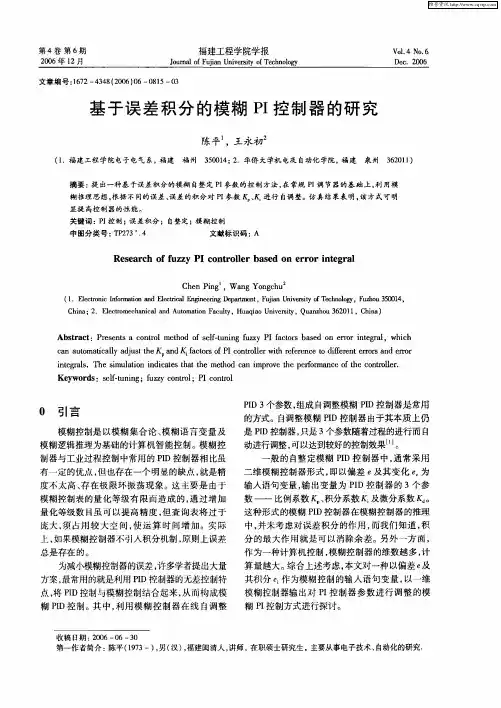

第４卷第６期　２００６年１２月　福建工程学院学报　Ｊｏｕｒｎａｌ　ｏｆ　Ｆｕｊｉａｎ　Ｕｎｉｖｅｒｓｉｔｙ　ｏｆ　Ｔｅｃｈｎｏｌｏｇｙ　Ｖｏ１．４　Ｎｏ．６　Ｄｅｃ．２０ｏ６　

文章编号：１６７２—４３４８（２００６）０６—０８１５—０３　

基于误差积分的模糊ＰＩ控制器的研究　

陈平　，王永初　

（１．福建工程学院电子电气系，福建福州３５００１４；２，华侨大学机电及自动化学院，福建泉州３６２０１１）　

摘要：提出一种基于误差积分的模糊自整定ＰＩ参数的控制方法，在常规Ｐｌ调节器的基础上，利用模　糊推理思想，根据不同的误差、误差的积分对ＰＩ参数　、Ｋｉ进行自调整。仿真结果表明，该方式可明　显提高控制器的性能。　关键词：ＰＩ控制；误差积分；自整定；模糊控制　中圈分类号：ＴＰ２７３　，４　文献标识码：Ａ　

Ｒｅｓｅａｒｃｈ　ｏｆ　ｆｕｚｚｙ　ＰＩ　ｃｏｎｔｒｏｌｌｅｒ　ｂａｓｅｄ　ｏｎ　ｅｒｒｏｒ　ｉｎｔｅｇｒａｌ　

Ｃｈｅｎ　Ｐｉｎｇ　，Ｗａｎｇ　Ｙｏｎｇｃｈｕ　（１．Ｅｌｅｃｔｒｏｎｉｃ　Ｉｎｆｏｒｍａｔｉｏｎ　ａｎｄ　Ｅｌｅｃｔｒｉｃａｌ　Ｅｎｇｉｎｅｅｒｉｎｇ　Ｄｅｐａｒｔｍｅｎｔ，Ｆｕｊｉａｎ　Ｕｎｉｖｅｒｓｉｔｙ　ｏｆ　Ｔｅｃｈｎｏｌｏｇｙ，Ｆｕｚｈｏｕ　３５００１４，　Ｃｈｉｎａ；２，Ｅｌｅｃｔｒｏｍｅｃｈａｎｉｃａｌ　ａｎｄ　Ａｕｔｏｍａｔｉｏｎ　Ｆａｃｕｌｔｙ，Ｈｕａｑｉａｏ　Ｕｎｉｖｅｒｓｉｔｙ，Ｑｕａｎｚｈｏｕ　３６２０１　１，Ｃｈｉｎａ）　

Ａｂｓｔｒａｃｔ：Ｐｒｅｓｅｎｔｓ　ａ　ｃｏｎｔｒｏｌ　ｍｅｔｈｏｄ　ｏｆ　ｓｅｌｆ－ｔｕｎｉｎｇ　ｆｕｚｚｙ　ＰＩ　ｆａｃｔｏｒｓ　ｂａｓｅｄ　ｏｎ　ｅｒｒｏｒ　ｉｎｔｅｇｒａｌ，ｗｈｉｃｈ　

ｃａｎ　ａｕｔｏｍａｔｉｃａｌｌｙ　ａｄｊｕｓｔ　ｔｈｅ　Ｋｐ　ａｎｄ　Ｋｉ　ｆａｃｔｏｒｓ　ｏｆ　ＰＩ　ｃｏｎｔｒｏｌｌｅｒ　ｗｉｔｈ　ｒｅｆｅｒｅｎｃｅ　ｔｏ　ｄｉｆｅｒｅｎｔ　ｅｒｒｏｒｓ　ａｎｄ　ｅＦｌ＇ｏｒ　ｉｎｔｅｇｒａｌｓ．Ｔｈｅ　ｓｉｍｕｌａｔｉｏｎ　ｉｎｄｉｃａｔｅｓ　ｔｈａｔ　ｔｈｅ　ｍｅｔｈｏｄ　ｃａｎ　ｉｍｐｒｏｖｅ　ｔｈｅ　ｐｅｒｆｏｒｍａｎｃｅ　ｏｆ　ｔｈｅ　ｃｏｎｔｒｏｌｌｅｒ．　

正弦波控制器的原理依据

PWM控制基本原理依据:

冲量相等而形状不同的窄脉冲加在具有惯性的环节上时其效果相同。PWM控制原理, 将波形分为6 等份, 可由6 个方波等效替代。脉宽调制的分类方法有多种,如单极性与双极性, 同步式与异步式, 矩形波调制与正弦波调制等。单极性PWM 控制法指在半个周期内载波只在一个方向变换, 所得PWM 波形也只在一个方向变化, 而双极性PWM 控制法在半个周期内载波在两个方向变化, 所得PWM 波形也在两个方向变化。根据载波信号同调制信号是否保持同步, PWM 控制又可分为同步调制和异步调制。矩形波脉宽调制的特点是输出脉宽列是等宽的, 只能控制一定次数的谐波; 正弦波脉宽调制的特点是输出脉宽列是不等宽的, 宽度按正弦规律变化, 输出波形接近正弦波。正弦波脉宽调制也叫SPWM。根据控制信号产生脉宽是该技术的关键。目前常用三角波比较法、滞环比较法和空间电压矢量法。正弦脉宽调制法（SPWM）：是将每一正弦周期内的多个脉冲作自然或规则的宽度调制，使其依次调制出相当于正弦函数值的相位角和面积等效于正弦波的脉冲序列，形成等幅不等宽的正弦化电流输出。其中每周基波（正弦调制波）与所含调制输出的脉冲总数之比即为载波比

正弦波脉宽调制(SPWM）

1．SPWM的概念

工程实际中应用最多的是正弦PWM法(简称SPWM)，它是在每半个周期内输出若干个宽窄不同的矩形脉冲波，每一矩形波的面积近似对应正弦波各相应每一等份的正弦波形下的面积可用一个与该面积相等的矩形来代替，于是正弦波形所包围的面积可用这N个等幅(Vd)不等宽的矩形脉冲面积之和来等效。各矩形脉冲的宽度自可由理论计算得出，但在实际应用中常由正弦调制波和三角形载波相比较的方式来确定脉宽：因为等腰三角形波的宽度自上向下是线性变化的，所以当它与某一光滑曲线相交时，可得到一组幅值不变而宽度正比于该曲线函数值的矩形脉冲。若使脉冲宽度与正弦函数值成比例，则也可生成SPWM波形。在工程应用中感兴趣的是基波，假定矩形脉冲的幅值Vd恒定，半周期内的脉冲数N也不变，通过理论分析可知，其基波的幅值V1m脉宽δi有线性关系
