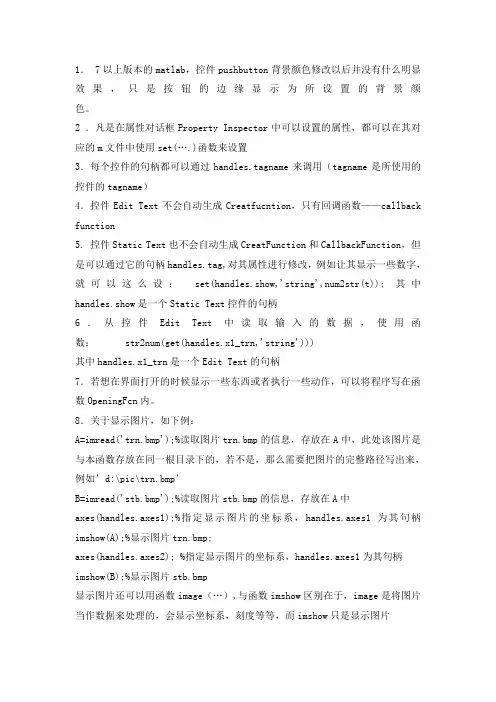

matlab gui设计实例 -回复

1． 7以上版本的matlab，控件pushbutton背景颜色修改以后并没有什么明显效果，只是按钮的边缘显示为所设置的背景颜色。

2 ．凡是在属性对话框Property Inspector中可以设置的属性，都可以在其对应的m文件中使用set(„.)函数来设置

3．每个控件的句柄都可以通过handles.tagname来调用（tagname是所使用的控件的tagname）

4．控件Edit Text不会自动生成Creatfucntion，只有回调函数——callback

function

5. 控件Static Text也不会自动生成CreatFunction和CallbackFunction，但是可以通过它的句柄handles.tag,对其属性进行修改，例如让其显示一些数字，就可以这么设： set(handles.show,'string',num2str(t)); 其中handles.show是一个Static Text控件的句柄

6．从控件Edit Text中读取输入的数据，使用函数： str2num(get(handles.x1_trn,'string')))

其中handles.x1_trn是一个Edit Text的句柄

7．若想在界面打开的时候显示一些东西或者执行一些动作，可以将程序写在函数OpeningFcn内。

8．关于显示图片，如下例：

A=imread('trn.bmp');%读取图片trn.bmp的信息，存放在A中，此处该图片是与本函数存放在同一根目录下的，若不是，那么需要把图片的完整路径写出来，例如’d:\pic\trn.bmp’

B=imread('stb.bmp');%读取图片stb.bmp的信息，存放在A中

axes(handles.axes1);%指定显示图片的坐标系，handles.axes1为其句柄imshow(A);%显示图片trn.bmp;

MATLAB课程设计报告

基于MATLAB GUI的“滤波器设计软件”设计

摘 要

面对庞杂繁多的原始信号, 如何提取所需信号、抑制不需要的信号这就需要使用滤波器。滤波器的作用主要是选择所需频带的信号内容而抑制不需要的其他频带的信号内容。数字滤波器因其精度高、可靠性好、灵活性大等优点, 在语音信号处理、信号频谱估计、信号去噪、无线通信中的数字变频以及图像处理等工程实际应用中都很广泛。根据其冲击响应函数的时域特性可将数字滤波器分为IIR（有限长冲击响应）和FIR（无限长冲击响应）。作为强大的计算软件, MATLAB提供了编写图形用户界面的功能。所谓图形用户界面, 简称为GUI, 是由各种图形对象, 如图形窗口菜单按钮、文本框等构建的用户界面。

MATALB 可以创建图形用户界面GUI ( GraphicalUser Interface) ,它是用户和计算机之间交流的工具。MATLAB 将所有GUl 支持的用户控件都集成在这个环境中并提供界面外观、属性和行为响应方式的设置方法,随着版本的提高,这种能力还会不断加强。而且具有强大的绘图功能,可以轻松的获得更高质量的曲线图。

关键词：MATLAB GUI IIR滤波器 FIR滤波器目 录

1设计任务 .......................................................... 1

2 MATLAB GUI的简介 ................................................ 2

3 滤波器设计原理 ................................................... 3

3.1滤波器概述................................................... 3

3.2 IIR数字滤波器............................................... 4

一个不错的Matlab的gui界面设计实例

%非常漂亮的日历，

function CalendarTable;

% calendar 日历

% Example:

% CalendarTable;

S=datestr(now);

[y,m,d]=datevec(S);

% d is day

% m is month

% y is year

DD={'Sun','Mon','Tue','Wed','Thu','Fri','Sat'};

close all

figure;

for k=1:7;

uicontrol(gcf,'style','text',...

'unit','normalized','position',[0.02+k*0.1,0.55,0.08,0.06],...

'BackgroundColor',0.6*[1,1,1],'ForegroundColor','b',...

'String',DD(k),'fontsize',16,'fontname','times new roman');

end

h=1;

ss='b';

qq=eomday(y,m);

for k=1:qq;

n=datenum(y,m,k);

[da,w] = weekday(n);

if k==d;

ss='r';

end

uicontrol(gcf,'style','push',...

'unit','normalized','position',[0.02+da*0.1,0.55-h*0.08,0.08,0.06],...

'BackgroundColor',0.6*[1,1,1],'ForegroundColor',ss,...

'String',num2str(k));

基于MATLAB GUI图像处理系统的设计与实现

本文将介绍一个基于MATLAB GUI的图像处理系统的设计和实现。该系统提供了一系列常用的图像处理功能，包括图像滤波、边缘检测、图像变换、形态学处理、颜色空间转换等。通过该系统，用户可以方便地对图像进行处理和分析。

首先，需要创建一个MATLAB GUI窗口，用于显示图像和进行图像处理。接着，通过调用MATLAB内置的图像处理函数来实现各种功能。下面是一些常用功能的实现方法：

1.图像读取：使用imread函数来读取图像文件，并在GUI窗口中显示。

2.图像滤波：使用imfilter函数来实现各种滤波器，如高斯滤波、中值滤波等。

3.边缘检测：使用边缘检测算法（如Sobel算子、Canny算法等）来提取图像中的边缘信息。

4.图像变换：使用imresize函数来改变图像的大小，使用imrotate函数来旋转图像等。

5.形态学处理：使用imopen、imclose等形态学处理函数来对图像进行形态学分析和处理。

6.颜色空间转换：使用rgb2gray、rgb2hsv等函数来进行颜色空间的转换。

在实现这些功能时，可以使用MATLAB的图像处理工具箱中的函数，也可以自己编写函数来实现特定的处理功能。

除了提供以上的基本功能，该系统还可以通过添加菜单栏、工具栏等交互元素，以增强用户体验。例如，添加一个“保存”菜单项，使用户可以将处理后的图像保存到本地，或添加一个“撤销”按钮，使用户可以取消上一次的处理操作等。

总之，通过将MATLAB GUI和图像处理技术相结合，我们可以很方便地开发出一个图像处理系统，并提供常用的功能和交互元素，使用户可以快速地对图像进行处理和分析。同时，我们也可以根据实际需要，自行扩展和改进该系统，以适应更加复杂的图像处理应用场景。
