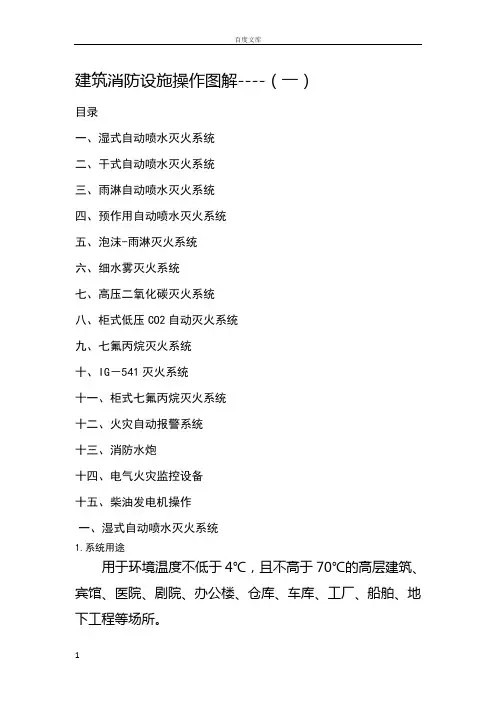

1 建筑消防设施操作图解----（一）
目录
一、湿式自动喷水灭火系统
二、干式自动喷水灭火系统
三、雨淋自动喷水灭火系统
四、预作用自动喷水灭火系统
五、泡沫-雨淋灭火系统
六、细水雾灭火系统
七、高压二氧化碳灭火系统
八、柜式低压CO2自动灭火系统
九、七氟丙烷灭火系统
十、IG－541灭火系统
十一、柜式七氟丙烷灭火系统
十二、火灾自动报警系统
十三、消防水炮
十四、电气火灾监控设备
十五、柴油发电机操作
一、湿式自动喷水灭火系统
1.系统用途
用于环境温度不低于4℃，且不高于70℃的高层建筑、宾馆、医院、剧院、办公楼、仓库、车库、工厂、船舶、地下工程等场所。 百度文库
2 2.系统结构
湿式系统结构示意图
由闭式洒水喷头、水流指示器、湿式报警阀组以及管道和供水设施等组成，准工作状态时管道内充满用于启动系统的有压水的闭式系统。
3.工作原理
保护区域内发生火灾时，温度升高使闭式喷头玻璃球炸裂而使喷头开启喷水。这时湿式报警阀系统侧压力降低，供水压力大于系统侧压力（产生压差），使阀瓣打开（湿式报警阀开启），其中一路压力水流向洒水喷头，对保护区洒水灭火，同时水流指示器报告起火区域；另一路压力水通过延迟器流向水力警铃，发出持续铃声报警，报警阀组或稳压泵的压力开关输出启动供水泵信号，完成系统启动。系统启动百度文库
3 后，由供水泵向开放的喷头供水，开放喷头按不低于设计规定的喷水强度均匀喷水，实施灭火。
4.系统工作流程图
百度文库
4 湿式灭火系统动作流程图
5.系统各部件构成及用途
百度文库
5
湿式报警阀
湿式报警阀是只允许水单方向流入喷水系统并在规定流量下报警的一种单向阀。它在系统中的作用为：接通或关断报警水流，喷头动作后报警水流将驱动水力警铃和压力开关报警；防止水倒流。
湿式报警阀阀工作原理如图下图所示。 百度文库
6 伺应状态
工作状态
湿式报警阀组工作原理
如图所示，在伺应状态下，由于旁路管和补偿器在供水压力波动的情况下可使阀瓣上部水压大于其下部水压，同时在结构上阀瓣上承压面比下承压面面积大约15％，故可有效地防止因水压波动打开阀瓣而形成误报警。
建筑消防设施操作维护培训内容
建筑消防设施操作与维护培训内容
（一）使用与维护灭火器材
技能要求：1.能使用简易灭火工具、灭火器灭初起火灾；2.能核查灭火器是否有效；3.能对灭火器进行清洁维护。
相关知识：1.简易灭火工具、灭火器的使用方法；2.灭火器有效性的检查要求；3.灭火器的清洁维护要求。
（二）使用与维护火灾自动报警系统
技能要求：1.能使用手动火灾报警按钮报警；2.能够对手动报警按钮、火灾警报装置的外观进行清洁维护。
相关知识：1.手动火灾报警按钮的分类、工作原理及操作要求2.手动报警按钮、火灾警报装置的清洁维护方法
（三）使用与维护固定灭火系统
技能要求：1.能使用室内（外）消火栓扑救初起火灾；2.能对室内（外）消火栓、消火栓启泵按钮进行清洁维护；3.能对自动喷水灭火系统喷头进行清洁维护。
相关知识：1.室外消火栓的类型及构造，适用范围、设置及操作要求；2.室内消火栓设备的组成及操作要求；3.室内（外）消火栓设备的清洁维护方法；4.自动洒水喷头的类型及清洁维护方法。
（四）使用与维护应急广播和消防专用电话
技能要求：1.能使用消防专用电话报警；2.能对应急广播系统的扬声器外观进行清洁维护；3.能对消防专用电话的分机电话、插孔电话进行清洁维护。
相关知识：1.消防专用电话的作用、使用及清洁维护方法；2.应急广播系统的组成及清洁维护方法
（五）维护应急照明和疏散指示标志
技能要求：1.能对应急照明的灯具进行清洁维护；2.能对疏散指示标志外观进行清洁维护。
相关知识：1.应急照明设施的清洁维护方法；2.疏散指示标志的清洁维护方法。

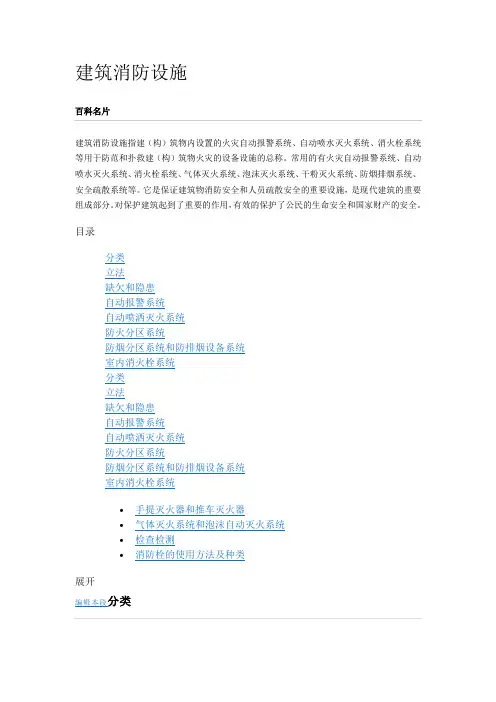

建筑消防设施
百科名片
建筑消防设施指建（构）筑物内设置的火灾自动报警系统、自动喷水灭火系统、消火栓系统等用于防范和扑救建（构）筑物火灾的设备设施的总称。常用的有火灾自动报警系统、自动喷水灭火系统、消火栓系统、气体灭火系统、泡沫灭火系统、干粉灭火系统、防烟排烟系统、安全疏散系统等。它是保证建筑物消防安全和人员疏散安全的重要设施，是现代建筑的重要组成部分。对保护建筑起到了重要的作用，有效的保护了公民的生命安全和国家财产的安全。
目录
分类
立法
缺欠和隐患
自动报警系统
自动喷洒灭火系统
防火分区系统
防烟分区系统和防排烟设备系统
室内消火栓系统
分类
立法
缺欠和隐患
自动报警系统
自动喷洒灭火系统
防火分区系统
防烟分区系统和防排烟设备系统
室内消火栓系统
• 手提灭火器和推车灭火器
• 气体灭火系统和泡沫自动灭火系统
• 检查检测
• 消防栓的使用方法及种类
展开
编辑本段分类 建筑消防设施建筑消防设施主要分为两大类，一类为灭火系统，另一类为安全疏散系统。由建筑内的消防控制室来操作控制、维修保养，使建筑消防设施始终处于完好有效的状态，保证建筑物的消防安全。
编辑本段立法
我国建筑消防设施立法起步较晚，但发展很快，在1987年后颁布的《建筑设计防火规范》等一系列消防技术法规中，规定了在一些高层建筑、地下建筑和大体量的建筑中，强制设置自动消防设施和消防控制室。二十年来，在扑救建筑火灾中发挥了巨大的作用，有效的保护了公民的生命安全和国家财产的安全。
经济发达国家建筑消防设施建设比较成熟，例如美国在1904年就立法，强制现代建筑设置消防安全设施，据美国消防学会统计，最近69年中，安装自动消防设施的建筑中发生火灾，消防设施的有效率高达96.1%。确实起到了保证建筑物消防安全的作用。
编辑本段缺欠和隐患
但我们不能不看到，我国的城市建筑中，建筑消防设施在产品质量和安装质量以及维修管理上，存在着严重的缺欠和隐患。近期我省一些城市的调查结果，让人触目惊心，建筑消防设施完好率不足百分之二十五，尤其是自动报警系统，问题尤为突出。要知道，建筑消防设施不能有效的工作，等于建筑不设防，本身就是重大火灾隐患。我们必须对此要有深刻认识，万万不可等闲视之。

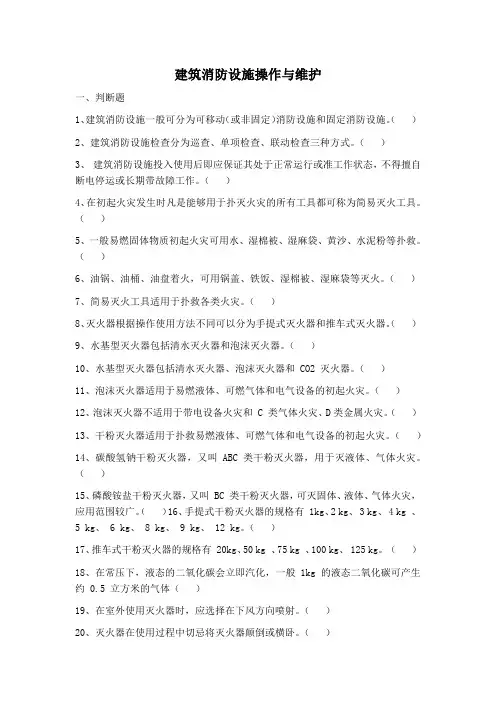

建筑消防设施操作与维护
一、判断题
1、建筑消防设施一般可分为可移动（或非固定）消防设施和固定消防设施。（）
2、建筑消防设施检查分为巡查、单项检查、联动检查三种方式。（）
3、建筑消防设施投入使用后即应保证其处于正常运行或准工作状态，不得擅自断电停运或长期带故障工作。（）
4、在初起火灾发生时凡是能够用于扑灭火灾的所有工具都可称为简易灭火工具。（）
5、一般易燃固体物质初起火灾可用水、湿棉被、湿麻袋、黄沙、水泥粉等扑救。（）
6、油锅、油桶、油盘着火，可用锅盖、铁饭、湿棉被、湿麻袋等灭火。（）
7、简易灭火工具适用于扑救各类火灾。（）
8、灭火器根据操作使用方法不同可以分为手提式灭火器和推车式灭火器。（）
9、水基型灭火器包括清水灭火器和泡沫灭火器。（）
10、水基型灭火器包括清水灭火器、泡沫灭火器和 CO2 灭火器。（）
11、泡沫灭火器适用于易燃液体、可燃气体和电气设备的初起火灾。（）
12、泡沫灭火器不适用于带电设备火灾和 C 类气体火灾、D类金属火灾。（）
13、干粉灭火器适用于扑救易燃液体、可燃气体和电气设备的初起火灾。（）
14、碳酸氢钠干粉灭火器，又叫 ABC 类干粉灭火器，用于灭液体、气体火灾。（）
15、磷酸铵盐干粉灭火器，又叫 BC 类干粉灭火器，可灭固体、液体、气体火灾，应用范围较广。（）16、手提式干粉灭火器的规格有 1kg、2 kg、 3 kg、 4 kg 、5 kg、 6 kg、 8 kg、 9 kg、 12 kg。（）
17、推车式干粉灭火器的规格有 20kg、50 kg 、75 kg 、100 kg、 125 kg。（）
18、在常压下，液态的二氧化碳会立即汽化，一般 1kg 的液态二氧化碳可产生约 0.5 立方米的气体（）
19、在室外使用灭火器时，应选择在下风方向喷射。（）
20、灭火器在使用过程中切忌将灭火器颠倒或横卧。（） 21、干粉灭火器扑救可燃、易燃液体火灾时，应对准火焰最上部扫射。（）
