LSMW操作手册

在SAP的命令框中输入事务代码： LSMW

在PROJECT的栏位中输入项目代码如ZBOM_CREATE，在SUBPROJECT和OBJECT中输

入相应的代码，这两个栏位只是一个代码而已，没有特别的意义,然后点击 创建按钮 ，输入相应的项目名称和子项目名称及其描述，创建好后点击 执行的小时钟，进行到LSMW的

主界面

这选项主要是维护对象的属性，如是应用物料主数据还是BOM及工艺路线数据的导入等 首先进入到 MAINTAIN OBJECT ATTRIBUTES 这个选项，双击这个选项进入到 下列界面

点击 DISPLAY <->CHANGE按钮，切换到CHANGE，然后更改相应的栏位内容及描述，

主要是填写OBJECT和METHOD,PROGRAM NAME是内部预定的，无法改变也无需改变， 我们一般使用的是第一个选项，其实LSMW是一个很强大的工具，包含很多不同的导入模

式，我们使用的是标准批导入模式也即第一个选项

不同的主数据导入有不同的OBJECT，这是系

统内定的，0030表示物料清单的导入对象

选择对象对

应的相关方

法 点击保存，然后退出，系统进入到第二个选项

进行下列面后，先点击创建按钮，输入源结构的代码如：BOMLOAD，然后输入描述

此处要注意，如果导BOM，因是多层的，因此必须建多个源结构，表头一个， 组件一个，如果要导位号，还需再建一个，同时要注意层次关系

这个选项主要是查看源数据结构，如选择BOM会把所有BOM相关的字段全部导出到EXCEL（表头，组件项目，子项目安装）

选择LOWER LEVEL,因BOM的导入存在一对多的关系，而且是父子阶关系

存盘后退出，然后还是在此选项中 点击 OBJECT OVERVIEW按钮，这个选项可以导出BOM相应的表结构字段内容，方便在处理数据模板时使用，出现下述界面，选择LIST按钮

然后按鼠标右键，出现一个菜单把相关的表结构字段内容导出到EXCEL文件中

LSMW操作

（1）进入LSMW（Legacy System Migration Workbench）模块界面

在命令窗口内输入事务代码“LSMW”，然后回车

（2）进入后，单击“创建”按钮

（3）对操作主程序Project命名，和文字描述

对命令子程序Subproject命名，和文字描述

填入程序的目的Object，和文字描述

（4）全部设定完成，点击执行进入主程序设计

第一步 执行 第一步：录制供应商主数据的创建过程，点击下图中标示的修改按钮

在如图位置输入需要创建的主数据：0040－供应商主数据

输入此段录像的名称和描述

然后，输入创建供应商所使用的事务代码：M－51

下面开始供应商的创建，创建方法参照供应商主数据流程

存盘后，会显示该供应商已被创建，要求对每个输入的字段进行定义，区分出变量字段和默认字段，对于变量字段重新命名，并把默认值删掉。

完成后保存

最后，将创建完的录像：VENDOR 输入下图位置，保存退出。

第二步：源数据的结构

新建一个源数据结构

第二步 第三步：设置源数据中相应的字段

第三步 分别设置源数据的字段名、字段类型、字段长度和字段描述，完成后保存退出。

第四步 第四步：将源数据结构和供应商录像结构建立关联。

第五步 第五步：将相关字段进行映射关联。方法：选中一个字段，然后点击 Source

Field

，选择源数据中的对应字段

第六步 第六步：设置字段的规则。

第七步 第七步：设置源数据文件来源

来自本地计算机

制表符分割

第一列为标题行 第八步：将源数据分配给源数据结构。

第八步 第九步：源数据导入后台。

选择需要导入的数量，不填则默认全部导入 第九步 第十步 第十步：显示导入结果。

第十一步：数据转换。

第十一步 第十二步：显示转换结果。

第十二步 检查格式、字段是否对应正确

第十三步 第十三步：安排供应商主数据的批量创建任务。

3.1.2通过事务录制工具实现(Recording )

3.121创建LSMW数据传输元素

本例中我们在原有项目及子项目的基础上创建对象。

(1)在已有项目下创建对象，将关标定位到 Object (图3-52)，点击

创建新对象，本例中的对象名称及说明如图 3-53所示。

L皂giacy System Mligration Workbench

图 3-52

1 recreate Object 0 /

Project

CT_nM_EDn

总部孩心爼删修改专用 險

Subproject LOGISTICS. EDIT

总部MM专用

Ofcject

VENDOR.DEL

Name 绪供应商做删除标北

图 3-53Project CT O EDIT

Stitip reject LOGISTIC£EDIT

Object VENDOR_DEL| 爲□

I Al Objects My Objects I All Prcject Objects | | Project Documentation |

总部複心组物料修改专用

总部M制专用

叵〕给供应商W删嚴也 (新建)

(执行)或回车，则进入LSMW执行步骤界面，这个界面列出了

当前LSMW对象的所有操作步骤(图3-54 )。(2)单击 LSMW对象创建完毕。

(3)单击 可以看到这个项目中已经存在的 Recording。

L5M Woikbondi: CT MM EiDrT, LOGISTICS EDIT, VENOOIl DEL: ^^供应（fS做K 除标记

® 11 KF” *ljrrbFtr-ig 2tff ] |「rutip Urk-rh汨rp | 至 Qtjact fZvertJiF^ |母

B^nan irg |

Pr3C££；

aeu.

3）

O

O

O

O

O

O

o

o

o

o

G

O

O

O

O

o

o

o

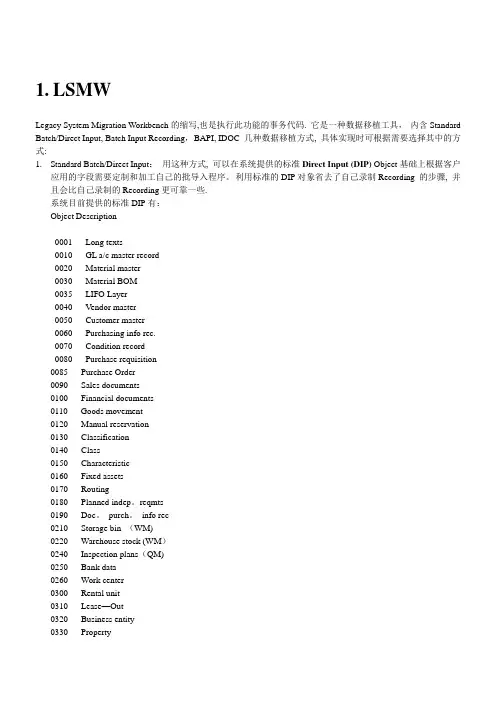

1. LSMW

Legacy System Migration Workbench的缩写,也是执行此功能的事务代码. 它是一种数据移植工具， 内含Standard

Batch/Direct Input, Batch Input Recording， BAPI, IDOC 几种数据移植方式, 具体实现时可根据需要选择其中的方式:

1. Standard Batch/Direct Input： 用这种方式, 可以在系统提供的标准Direct Input (DIP) Object基础上根据客户应用的字段需要定制和加工自己的批导入程序。 利用标准的DIP对象省去了自己录制Recording 的步骤, 并且会比自己录制的Recording更可靠一些.

系统目前提供的标准DIP有：

Object Description

0001 Long texts

0010 GL a/c master record

0020 Material master

0030 Material BOM

0035 LIFO Layer

0040 Vendor master

0050 Customer master

0060 Purchasing info rec.

0070 Condition record

0080 Purchase requisition

0085 Purchase Order

0090 Sales documents

0100 Financial documents

0110 Goods movement

0120 Manual reservation

0130 Classification

0140 Class

0150 Characteristic

0160 Fixed assets

0170 Routing
