反相器原理

二、单元电路设计

2.1 反相器电路的设计

2.1.1 电路原理图设计

1.电路原理图：

2.电路原理：

集成运放有同相输入端和反相输入端，同向和反向是指运放输入电压和输出电压的相位关系。由于电路要求，应采用集成运放的反相输入端，输入电压Ui通过R作用到集成运放的反相输入端，所以会得到Uo与Ui反相，同相输入端通过R’接地，R’为补偿电阻，可以来保证集成运放输入级差分放大电路的对称性。电路通过电阻Rf引入负反馈。因为数模转换器输出的是负电压，所以设置反相电路可以将其转换为正电压。

2.1.2 元器件选择及参数计算

图中：fRRR//'，且：0PNuu，0NPii

节点N的电流方程为：FRii，fONNIRuuRuu

由于N点虚地，则：IfOuRRu

当fRR时，IOuu.

实验三 反相器的版图设计

【1】实验名称:反相器的版图设计

【2】目的：使用L_edit工具绘制CMOS的反向器版图，并对其进行DRC检测和T-Spice

模拟仿真。

【3】使用设备和工具：微型计算机一台；Tanner软件

【4】实验时间：2011-05-13

【5】版图设计要求：

1、在做此项目之前明确此项目设计到的技术资料。

2、设置软件环境,即打开L_edit后一定要进行替换设置，具体操作方法见“IC版图设计

—Tanner软件基本操作”。

3、设计规则与版图图层定义:弄清楚版图层次后，根据工艺设计规则开始绘制版图。

4、版图规则、一致性检查：DRC在绘制版图的过程中不断进行，画好管子后应该做

LVS检查（Layout VS Schematic），具体操作步骤可见“LVS示范-反相器”（这里面由于

12/2PMOS分为了由6/2两个PMOS并联，因而版图提取肯定与源电路不符，因此只要观察

到提取的PMOS等效宽长比等于电路原理图即可）

5、要求：按照设计出PMOS的W/L=6um/3um、NMOS的W/L=3um/3um的反向器。

【6】电路图如下图所示： 【7】具体绘制过程如下图所示；

1、 由于要求是需要那个规格为两个6/2 PMOS并联。由于前面几次实验已经绘制过PMOS

管的版图，所以这里就不详细的介绍。将其连接起来如下图所示：

2、 反向器中还有一个NMOS，这个前面实验也绘制过，这里不详细的介绍绘制的过程。结

果如下图所示：

3、 输入输出端口的绘制，如下图所示：

4、 将绘制好的各种器件连接起来，并标注每个器件的名称（ VDD，GND ，IN， OUT ）

结果如下图所示： 5、 绘制过程完成，下面进行仿真。

6、 将反相器布局图成果转化成 T-Spice文件，可选择 Toos—Extract Setup命令 (或单击按

钮)，打开Setup Extract 对话框，单击其中的 按钮，在弹出的对话框中Browser选择

施密特反相器原理(一)

施密特反相器原理

什么是施密特反相器

• 施密特反相器是一种电子电路，可以将输入信号进行反相放大的同时，实现信号的滞后和正弦形状的输出。

施密特反相器的工作原理

1. 输入阻抗

– 施密特反相器的输入阻抗较高，接近无穷大，因此输入信号源的输出电流几乎不通过电路，保持了输入信号源的电流稳定性。

2. 正向增益

– 当输入信号的幅度超过正向阈值电压时，由于电压比较器的放大特性，输出电压由0V跳变到Vsat+，这实现了输入信号的正相放大。

3. 反向增益

– 当输入信号的幅度低于反向阈值电压时，输出电压由Vsat+跳变到0V，这实现了输入信号的反相放大。

4. 滞后性 – 施密特反相器具有滞后性，即当输入信号的幅度超过正向阈值电压时，输出信号不会立即跳变，而是经过一定的时间延迟后才跳变，这是因为电路中的电容和电阻导致的。

施密特反相器的优点

• 可以实现输入信号的反相放大和滞后效果，可以应用于各种电子装置和系统中。

施密特反相器的应用

• 脉冲发生器

• 信号记录器

• 电压比较器

总结

施密特反相器是一种常用的电子电路，通过正向增益和反向增益实现输入信号的反相放大，同时具有滞后性。它的工作原理简单明了，可以广泛应用于多个领域中。

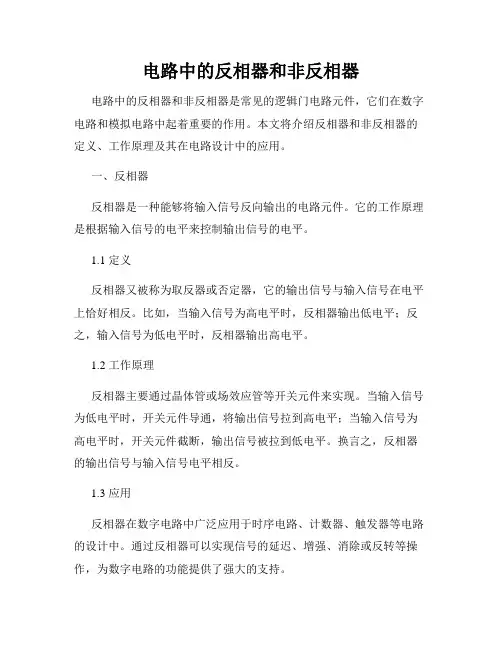

电路中的反相器和非反相器

电路中的反相器和非反相器是常见的逻辑门电路元件，它们在数字电路和模拟电路中起着重要的作用。本文将介绍反相器和非反相器的定义、工作原理及其在电路设计中的应用。

一、反相器

反相器是一种能够将输入信号反向输出的电路元件。它的工作原理是根据输入信号的电平来控制输出信号的电平。

1.1 定义

反相器又被称为取反器或否定器，它的输出信号与输入信号在电平上恰好相反。比如，当输入信号为高电平时，反相器输出低电平；反之，输入信号为低电平时，反相器输出高电平。

1.2 工作原理

反相器主要通过晶体管或场效应管等开关元件来实现。当输入信号为低电平时，开关元件导通，将输出信号拉到高电平；当输入信号为高电平时，开关元件截断，输出信号被拉到低电平。换言之，反相器的输出信号与输入信号电平相反。

1.3 应用

反相器在数字电路中广泛应用于时序电路、计数器、触发器等电路的设计中。通过反相器可以实现信号的延迟、增强、消除或反转等操作，为数字电路的功能提供了强大的支持。 二、非反相器

非反相器是一种能够将输入信号保持不变输出的电路元件。它的工作原理是在输入信号经过非反相器后，输出信号的电平与输入信号相同。

2.1 定义

非反相器又被称为缓冲器或放大器，它不改变输入信号的电平，将输入信号放大或缓冲后输出。

2.2 工作原理

非反相器主要通过放大器电路来实现。输入信号经过放大器的放大增益作用后，输出信号与输入信号具有相同的电平。

2.3 应用

非反相器在模拟电路和数字电路中都有广泛的应用。在模拟电路中，非反相器常被用作信号放大器，可以将弱信号放大为较大的幅度；在数字电路中，非反相器则常用于信号缓冲、隔离和驱动等应用。

三、反相器和非反相器的对比

反相器和非反相器在工作原理和应用领域上存在一些显著的差异。

3.1 工作原理对比

反相器通过开关元件来实现输入信号和输出信号的电平相反；非反相器通过放大器电路来实现输入信号和输出信号电平相同。 3.2 应用对比
