燃气锅炉供暖设计方案

别墅供热选型方案

1 / 8 分户式供热燃气壁挂锅炉选型报价方案

一、项目具体情况和参数

本工程为贵公司别墅燃气锅炉供热工程,末端采用地板采暖方式；

建筑面积：单体别墅面积范围160-560平米（160、260、360、460、560）。

建议设计地板采暖情况：

地暖管路口径20mm，单路长度≤80米，盘管的间距取250mm，供回水平均水温50℃；

二、锅炉选型依据

➢ 《供暖工程》第三版

➢ 《简明供热设计手册》

➢ 《采暖通风及空调设计标准》（GBJ19—87）

➢ 《民用建筑节能设计标准（采暖居住部分）》（JGJ26—95）

➢ 《采暖及卫生工程施工及验收规范》（GBJ242—82）

➢ 《通风及空调工程施工及验收规范》（GB50243—97）

➢ 《住宅设计规范》（GB50096—99）

➢ 《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002

三、燃气锅炉选型方案

供暖方式综述：

本项目选用燃气锅炉作为热源,锅炉输出功率须满足地板采暖的热量需求；

采暖热负荷计算：

单位采暖热指标取值为86kcal/ m2（壁挂炉分户供热100w/m2）； 以A户型

为例，采暖所

需热负荷（KW）=建筑面积×热指标=160×100=16 KW 别墅供热选型方案

2 / 8 其他户型热负荷见下表：

户型 建筑面积（平米） 单位面积

热指标（W） 采暖所需

热负荷（KW） 户数（套）

A 160 100 16 1

B 260 100 26 1

C 360 100 36 1

D 460 100 46 1

F 560 100 56 1

管路配置：

请参考设计院设计，建议主管路不小于DN32。

分集水器配置：

本项目多层别墅，每层设置一个分集水器，每路长度在80米之内。

燃气锅炉选型配置：

根据采暖的总需热负荷，配置燃气壁挂炉的功率有24-108KW，即可满足采暖的需求。

29MW燃气热水锅炉安装施工方案设计

一、项目概况：

两台29MW燃气热水锅炉，为SZS燃气热水锅炉。

本项目锅炉配件、燃烧器、鼓风机及控制系统均由建设单位提供并安装。

一、锅炉名称、型号及主要参数

产品名称：29MW燃气热水锅炉

产品型号：SZS46-1 。 6 / 130 /70-QT型

额定供热量：46MW

工作压力： 1.6 MPa

出口温度：130℃

回水温度：70℃

设计燃料：天然气

油耗：5114.3N m3/h

设计效率：≥93%

静水压试验压力：2.0 M P a

安装尺寸（长×宽×高）： 13.8×10.8×8.5

出口管径：DN300

进水管直径：DN300

2 、安装工程：根据甲乙双方签订的合同安排安装工程。

(1) 安装两台锅炉；

（2）两台锅炉（分体式燃烧器和鼓风机）的燃烧器和鼓风机的安装；

(3) 安装了两台锅炉的平台梯。

3、两台锅炉安装周期：5个半月

2、施工前的准备工作

一、技术数据：

（1） 图纸：两套工厂设备图纸。

（2） 国家标准：《起重设备安装工程施工及验收规范》GB50278-98、《热水锅炉安全技术监督规程》、《施工人员安全技术操作规程》、《工业锅炉安装施工及验收规范》工程》GB50275-98

（3） 锅炉安装表、卡片及单机准备： 1）开机报告。 2) 完成报告。

3) 图纸向法庭记录披露。 4) 设备盘点记录。 5) 安装用金属材料和焊接材料的质量检验记录。 6) 基本审查记录。 7) 设备安装喇叭隐蔽工程记录。 8) 大型吊装操作票。 9) 隐藏的工程记录。 10) 受热面传球记录。 11) 锅炉安装记录。 12）锅炉水压测试签证。 13) 锅炉建造和保温记录。 14) 烤箱记录。 15) 48小时试运行记录和签证。 16) 设备交接记录。

2、编制建设预算：

根据施工图编制团队施工预算，材料部根据预算编制主要材料、安装材料、耗材，进行加工、准备、安装。

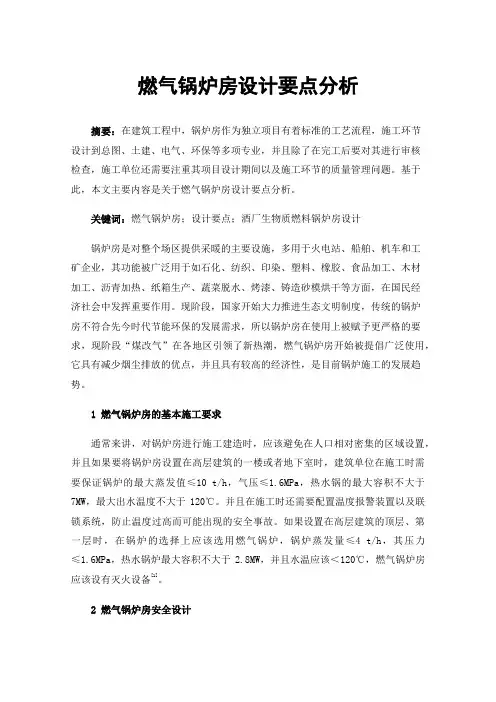

燃气锅炉房设计要点分析

摘要：在建筑工程中，锅炉房作为独立项目有着标准的工艺流程，施工环节设计到总图、土建、电气、环保等多项专业，并且除了在完工后要对其进行审核检查，施工单位还需要注重其项目设计期间以及施工环节的质量管理问题。基于此，本文主要内容是关于燃气锅炉房设计要点分析。

关键词：燃气锅炉房；设计要点；酒厂生物质燃料锅炉房设计

锅炉房是对整个场区提供采暖的主要设施，多用于火电站、船舶、机车和工矿企业，其功能被广泛用于如石化、纺织、印染、塑料、橡胶、食品加工、木材加工、沥青加热、纸箱生产、蔬菜脱水、烤漆、铸造砂模烘干等方面，在国民经济社会中发挥重要作用。现阶段，国家开始大力推进生态文明制度，传统的锅炉房不符合先今时代节能环保的发展需求，所以锅炉房在使用上被赋予更严格的要求，现阶段“煤改气”在各地区引领了新热潮，燃气锅炉房开始被提倡广泛使用，它具有减少烟尘排放的优点，并且具有较高的经济性，是目前锅炉施工的发展趋势。

1 燃气锅炉房的基本施工要求

通常来讲，对锅炉房进行施工建造时，应该避免在人口相对密集的区域设置，并且如果要将锅炉房设置在高层建筑的一楼或者地下室时，建筑单位在施工时需要保证锅炉的最大蒸发值≤10 t/h，气压≤1.6MPa，热水锅的最大容积不大于7MW，最大出水温度不大于120℃。并且在施工时还需要配置温度报警装置以及联锁系统，防止温度过高而可能出现的安全事故。如果设置在高层建筑的顶层、第一层时，在锅炉的选择上应该选用燃气锅炉，锅炉蒸发量≤4 t/h，其压力≤1.6MPa，热水锅炉最大容积不大于2.8MW，并且水温应该＜120℃，燃气锅炉房应该设有灭火设备[1]。

2 燃气锅炉房安全设计 2.1 防火设施

根据锅炉房的性质，如果发生火灾，会有一定程度的危险性，所以在对锅炉房进行工程设计时，工程师应该注重泄压设施的选择，可以考虑泄压窗和轻质屋面板，并且还需要确定安装位置远离人群。如果项目工程涉及到贴邻或需要在建筑内部施工的情况，可以根据建筑的性质，搭建完相关灭火器材后，安装火灾报警系统以及自动灭火喷水装置，进一步避免温度产生的影响。

电锅炉采暖方案

Prepared on 22 November 2020

电锅炉供暖方案

一、工程概况

供暖采用电热水锅炉采暖系统

二、参照标准、依据

1、蓄热式电锅炉房设计施工图集。

2、常压蓄热水箱。

三、系统工作原理

1、蓄热系统直接向采暖系统供热，简称直接供热。直接供热在蓄热系统和采暖系统中不设热交换器，采暖系统中的循环水也回到蓄热水箱中。由于直接供热系统中不设热交换器、补水泵、定压装置，减少了设备，锅炉房管道也较为简单。

2、谷电、平电、峰电时间段（以北京地区为例）

谷电时间： 23：00~7：00 共计8小时；

平电时间： 7：00~8：00 11：00~18：00 共计8小时；

峰电时间： 8：00~11：00 18：00~23：00 共计8小时。

电锅炉蓄热式供暖系统的运行，全部使用谷电：

23：00~7：00开启电锅炉加热水箱中的水，加热至95℃，向系统供热；

7：00~23：00关闭电锅炉，由蓄热水箱向系统供热。

3、电网电价：

谷电 元/度

平电 元/度

峰电 元/度

4、自控：

蓄热状态和供热状态，蓄热水箱中的热水温度不断的在变化。但是锅炉房采暖供水温度却不能随蓄热水箱温度的变化而变化。为使锅炉房采暖供水温度保持在设定范围内，采取有效的温度调控装置是必须的。对直接供热的系统，采用合流三通阀来调控锅炉房采暖供水温度。淋浴系统出水管设温度自动控制阀。

5、蓄热式电锅炉房系统单独设置系统控制柜，系统控制柜一般应具备以下功能：

①控制蓄热箱是否达到蓄热温度。

②控制锅炉在23：00自动启动，7：00达到蓄热温度后自动停炉。

③控制电动三通阀，调控锅炉房采暖供水温度。

④控制蓄热泵的启停，保证先启泵，后启炉，先停炉，后停泵。
