abb变频器说明手册

1.操作面板说明：2.参数设置实例：电机参数：

额定电流：310A

额定电压：AC380V

额定功率：200KW

额定转速：900转/分

让变频器在本地模式下，面板左上角显示Local本地

参数95.01Supplyvoltage，选择电源电压范围95.01=380…415V

99.03motortype电机类型=Asynchronousmotor异步电机

99.04motorcontrolmode控制方式=DTC

99.06motornominalcurrent电机电流=310A

99.07Motornominalvoltage电机电压=380V

99.08Motornominalfrequency电机频率=50HZ

99.09Motornominalspeed电机转速=900

99.10Motornominalpower电机功率=200

99.13IDrunrequested选择辨识类型=标准

在面板提示下，按启动键，开始辨识。完成后，可在99.14查看辨识类型。

辨识运行。保证各种情况下良好的控制精度。辨识运行持续90秒钟。23.12速度加速时间1=50s（根据实际需要可增加或减少）23.13速度加减速时间=50s（同上）

设定完成后，返回主画面选择选项键进入

选择给定进入

通过上下键设定速度给定值

按下启动，启动变频器

启动后如发现电机翻转，停止变频器后按下选项键进入

通过上下键选择方向改变，按下选择键即可

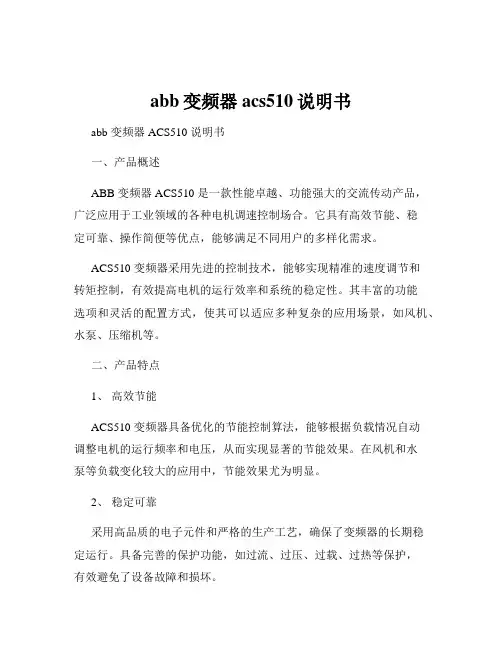

abb变频器acs510说明书

abb 变频器 ACS510 说明书

一、产品概述

ABB 变频器 ACS510 是一款性能卓越、功能强大的交流传动产品，广泛应用于工业领域的各种电机调速控制场合。它具有高效节能、稳定可靠、操作简便等优点，能够满足不同用户的多样化需求。

ACS510 变频器采用先进的控制技术，能够实现精准的速度调节和转矩控制，有效提高电机的运行效率和系统的稳定性。其丰富的功能选项和灵活的配置方式，使其可以适应多种复杂的应用场景，如风机、水泵、压缩机等。

二、产品特点

1、 高效节能

ACS510 变频器具备优化的节能控制算法，能够根据负载情况自动调整电机的运行频率和电压，从而实现显著的节能效果。在风机和水泵等负载变化较大的应用中，节能效果尤为明显。

2、 稳定可靠

采用高品质的电子元件和严格的生产工艺，确保了变频器的长期稳定运行。具备完善的保护功能，如过流、过压、过载、过热等保护，有效避免了设备故障和损坏。 3、 易于操作

配备了清晰直观的操作面板，用户可以方便地进行参数设置、运行状态监控和故障诊断。同时，支持多种通信接口，便于与上位控制系统进行集成和数据交换。

4、 宽范围的功率和电压适应

ACS510 变频器提供了多种功率规格和电压等级，能够满足不同用户的需求，具有广泛的适用性。

5、 良好的电磁兼容性

通过优化的电路设计和滤波措施，有效降低了变频器对周边设备的电磁干扰，同时也提高了自身的抗干扰能力。

三、技术参数

1、 输入电压

ACS510 变频器支持多种输入电压等级，包括三相 380V 480V、三相 200V 240V 等。

2、 输出频率

输出频率范围为 0 500Hz，可实现高精度的频率调节。

3、 功率范围

功率覆盖范围广泛，从 075kW 到 250kW 不等。

4、 过载能力 一般具有 110% 150%的过载能力，可持续运行一段时间，以应对瞬时的负载增加。

故障原因

2211

(CURR MEAS)输出电流测量回路出现电流互感器故障。

2212

(INV CUR LIM)

3.18 AW 5 bit 8

(可编程的故障保护功能

30.23）传动逆变器电流限幅。

2300

（MOT CUR LIM)

3.18 AW 5 bit 10

(可编程的故障保护功能

30.23）根据参数20.03 MAXIMUM CURRENT定义的

电流限幅，传动限制电机电流。

2310

（OVERCURR xx

3.05 FW 1 bit 1 and 4.01并行连接的逆变模块的过流故障。xx（1

„12）是逆变模块的编号。

2310

（OVERCURRENT)

3.05 FW 1 bit 1输出电流过大。超过跳闸极限值。

2312

（USER L CURVE)

3.18 AW 5 bit 13总的电机电流超出参数组72 USER LOAD

CURVE 定义的负载曲线。

2312

（USER L CURVE)

3.17 FW 5 bit 10总的电机电流超出参数组72 USER LOAD

CURVE 定义的负载曲线。

2330

（EARTH FAULT)

3.08 AW 1 bit 14

(可编程的故障保护功能

30.17）传动系统检测到负载不平衡。可能由电

机接地故障或电机电缆接地故障引起。

2330

（CUR UNBAL xx）

3.05 FW 1 bit 4 and 4.01

(可编程的故障保护功能

30.17）在并行连接的逆变单元模块中，传动检

查到逆变单元过高的输出电流不平衡。

这可能是由于外部故障（接地故障、电

机故障、电缆故障等）或内部故障（损

坏的逆变器部件）引起。

xx（1„12）是逆变模块的编号。2330

(EARTH FAULT)

3.05 FW 1 bit 4

(可编程的故障保护功能

30.17）传动检测到负载不平衡。

一般是由于由电机接地故障或电机电缆

接地故障造成的。

2340

（SC INV xx y)

3.05 FW 1 bit 0 and 4.02并行连接的逆变模块单元短路。

ABB-ACS510变频器参数设置

1. ACS510变频器参数设置：

9802=1 MODBUS

5302＝1 站号 5303＝9.6kbit/s 波特率

5304＝1 校验方式为8N2 5305为0

1001=10 由MODBUS控制变频器启停

1102=0 由MODBUS控制变频器给定速度（0-20000对应0-50Hz）

1103=8

2．控制变频器起停

a．初始化，即向Modbus寄存器40001中写入1142（16进制数为476）并延时100毫秒；

b．停止电机，即向Modbus寄存器40001中写入1143（16进制数为477）；'或 0x 4.3位0状态

c．启动电机，即向AModbus寄存器40001中写入1151（16进制数为47F）'或 0x 4.3位1状态

例：通讯初始化：发出【02 06 00 00 04 76 CRC校验码】，延时100毫秒；

启动电机：发出【02 06 00 00 04 7F CRC校验码】 停止电机：发出【02 06 00 00 04 77 CRC校验码】

3.用Modbus修改给定频率的方法

主机向通讯给定1（Modbus寄存器40002）中写入设定的频率数值（范围＝0～＋20000（换算到0～1105给定1最大），或－20000～0（换算到1105给定1最大～0））；

例如：若1105＝50.00Hz；发出【01 06 00 01 27 10 CRC校验码】表示修改频率为25.00Hz。

4.用Modbus修改加速时间的方法

向Modbus寄存器42202中写入设定的加速时间数值由参数的分辨率和范围决定；

例：发出【01 06 08 99 02 58 CRC校验码】表示修改加速时间为60.0S。
