河堤防护施工组织设计手册

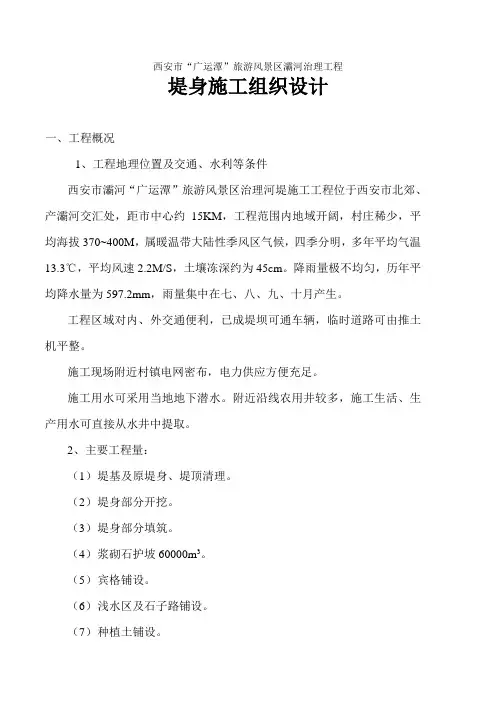

西安市“广运潭”旅游风景区灞河治理工程

堤身施工组织设计

一、工程概况

1、工程地理位置及交通、水利等条件

西安市灞河“广运潭”旅游风景区治理河堤施工工程位于西安市北郊、产灞河交汇处，距市中心约15KM，工程范围内地域开阔，村庄稀少，平均海拔370~400M，属暖温带大陆性季风区气候，四季分明，多年平均气温13.3℃，平均风速2.2M/S，土壤冻深约为45cm。降雨量极不均匀，历年平均降水量为597.2mm，雨量集中在七、八、九、十月产生。

工程区域对内、外交通便利，已成堤坝可通车辆，临时道路可由推土机平整。

施工现场附近村镇电网密布，电力供应方便充足。

施工用水可采用当地地下潜水。附近沿线农用井较多，施工生活、生产用水可直接从水井中提取。

2、主要工程量：

（1） 堤基及原堤身、堤顶清理。

（2） 堤身部分开挖。

（3） 堤身部分填筑。

（4） 浆砌石护坡60000m3。

（5） 宾格铺设。

（6） 浅水区及石子路铺设。

（7） 种植土铺设。 （8） 栏杆路灯等安装。

（9） 堤身绿化。

二、主要工期安排

1、堤身有砌石护坡部分于2005年4月20日完成；

2、堤身有砌石护坡以上部分；于2005年8月20日前完成。

3、浆砌石基础及护坡于2005年5月20日完成。

4、其他工程于2005年8月31日完成。

5、施工计划横道图附后。

三、材料来源

根据我单位人员多方了解与现场察看，原材料供应情况如下：

（1）砂料及卵砾石：选用灞河产砂料及卵砾石料，质量好，其技术规格满足设计要求，能满足施工需求。

（2）块石料：由于用量大，单一石料场的产量不能保证供应，需从西安周边地区采购，选定蓝田、富平、户县用汽车运输，块石质量和产量可满足施工质量和进度要求。

（3）水泥和其它材料：水泥选用蒲城产普通硅酸盐425#水泥，运距120km。其它材料取用以就近为原则，但必须得到监理人认可。

我单位已与多家主要材料供应商签定了供货合同，在供货质量、数量、时间上都有严格要求，通过汽车运输抵达施工现场，同时在开工前储备一定量的材料，来保证施工中的材料需求。

.

. 1、施工规划总说明

1.1工程概况

本工程为荆江大堤加固工程2003年度第一标段，属堤内平台加固工程，位于荆州市境内。工程桩号为：堤内填塘771+000，堤内平台加固773+000~774+950。工程的施工内容主要有：荆江大堤堤内平台填筑、内填塘、清基等。主要工程量见表1-1

表1-1 主要工程量表

序号 项目名称 单位 工程量 备注

1 清基土方 m3 11520 破庙渊~字纸篓段

2 内填塘 m3 36300 破庙渊段

3 内平台填筑 m3 388356 破庙渊~字纸篓段

合计 m3 436176

1.2施工条件

1.2.1.交通条件

工程施工现场在荆江大堤内平台，从堤顶有水泥路通向市内，交通比较便利，可满足机械设备进出场和材料采购的要求。由堤顶修建临时施工道路至取土场和施工区，可满足现场施工的需要。

1.2.2.供水、供电及通讯要求

生活用水直接采用当地居民自来水，施工用水利用水泵从堤内水塘中抽取。

生活用电就近与当地住户电网连接，施工用电配备2台30kw柴.

. 油发电机作为电源。

现场施工通讯采用对讲机联络，项目经理部安装一部程控电话，另主要负责人配备手机，保持对外通讯。

1.3施工工期、技术要求及施工方法

1.3.1.施工工期

根据招标文件的要求，结合本公司的类似工程施工经验，本标段工期安排为：开工日期为2003年4月18日，完成日期为2003年8月15日，总历时工期120日历天。

1.3.2.技术要求

本工程施工过程中，将严格遵循国家和水利部颁布的相关技术标准和规程规范的规定和技术要求，严格按《堤防施工规范》（SL260-98）、《水利水电工程施工测量规范》（SL52-93）、《土方试验规程》（SL128-87）、《堤防工程施工质量评定与验收规程》（SL239-1999）执行控制，使工程施工质量达到设计要求，并确保达到优良标准。

1.3.3.施工方法

根据招标文件提供的平面位置情况和土料场及施工现场勘察，结合我公司机械、设备及材料准备情况，本标段土方运距都在2km以上，拟采用挖掘机挖，自卸汽车运输，推土机平土、碾压的施工方法。 .

- 1 -

勐海县流沙河城区段防洪治理工程项目

标段名称

建设单位

设计单位

监理单位

施工单位

- 2 -

目 录

一、工程概况........................................................ 4

1.1 设计概况.................................................... 4

1.2 对外交通条件............................................... 4

1.3 水文气象和工程地质......................................... 5

1.4 本合同工程的工程项目和工作内容......................... - 5 -

二、施工规划总说明.............................................. - 5 -

2.l编制依据及范围 .......................................... - 5 -

2.2施工组织 ................................................ - 6 -

2.2.1组织机构 .......................................... - 6 -

2.3施工总体方案 ............................................ - 7 -

三、施工排水.................................................... - 8 -

四、主体工程施工方法及技术措施.................................. - 8 -

4.1 施工测量.................................................... 9

河堤施工组织设计

堤防施工

施工测量放线

首先对监理工程师或建设单位移交的坐标控制点、高程控制点进行复测，并将复测的结果提交给监理工程师核查，作为施工放样的依据。然后根据设计图纸在实地测设出施工基线、辅助基线、基线控制网，做好标桩的永久标志，埋设牢固，标志明显清晰。测点设置在不受干扰、牢固可靠、通视好的地方，并认真加以保护。在施工期间，要经常对测量控制点进行检测，如发生损坏或位移，根据监理工程师的指示，重新恢复这些标桩，另外由施工而引起的标桩位置的变动，包括把标桩暂时移到附近点，及时将这些变化通知监理工程师。测量仪器的正确性及其自身的精度是测量精度保证的前提。所有测量仪器使用期间均应在国家计量质量技术监督局深圳计量检定站鉴定的周期内（周期为12个月），并且测量仪器在使用过程中要经常对其轴系关系进行检查，保证其正确性。我司配用全站型电子速测仪测距及测角（其测距精度为±3mm+3ppm，测角三测回中误差为±2秒），一般水准测量采用S3水准仪（其每公里中误差为±3mm），沉降观测采用精密水准仪，按三等水准测量精度（±1n，n为测站数）进行观测；测量作业人员的专业素质也是测量成果正确性能够得到保证的一个条件，我司现有两名从事专业测量十多年的测量人员，他们的专业知识和实际经验都很丰富；另外测量内业外业工作都要做到校核、复测。

软基处理开工前，对软基处理范围内的现状地形进行复测，包括平面几何尺寸和相应高程点，并绘制出软基处理范围的现状地形横断面，报监理工程师核查，签认后作为工程量计算的依据。除此外所有测量资料均在自审无误后报请监理工程师核验，系统保存。

根据工程特点，以道路中心线和另两条纵向盲沟中心线为施工基

线，以横向盲沟的中心线为辅助基线。测量放线确定施工基线和辅助基线，经监理工积师核验无误后进行施工放样。

浆砌块石施工

1材料

块石料场在进场以后进行认真查勘比较选择,料场经监理单位批
