指针式万用表的设计的方案论证
指针式万用表是一种常用的电气测量工具，其设计需要考虑多个方面。
下面是一个可能的指针式万用表的设计方案论证:
1. 功能需求：指针式万用表需要满足基本的电气测量功能，包括测量电压、电流、电阻等。
同时，考虑到用户需求和使用场景，指针式万用表应该具备一些进阶功能，如测量频率、功率、相位等。
2. 电路设计：指针式万用表的电路设计需要考虑功耗、性能、可靠性等方面。
电路应该采用合适的电源、电路保护元件、信号放大器等元器件，以保证电路的稳定性和可靠性。
3. 表头设计：指针式万用表的表头设计应该是简洁、直观、易于读取的。
表头应该能够清晰地显示测量值，同时考虑到用户需求和使用场景，表头应该具备多种测量单位、数字显示、小数点显示等功能。
4. 操作设计：指针式万用表的操作设计应该是简单、直观、易于操作的。
说明书应该简洁明了，用户应该能够快速掌握万用表的使用技巧。
同时，指针式万用表应该具备多种测量模式，如直流、交流、电阻等，以便用户根据不同的测量需求选择不同的测量模式。
5. 外观设计：指针式万用表的外观设计应该是简洁、大方、美观的。
外观设计应该符合用户的审美需求，同时也要考虑到万用表的实用性和便携性，以便于用户随身携带。
6. 材料选择：指针式万用表的材料选择应该是环保、耐用、易清洁的。
材料应该符合相关的环保要求，同时也要考虑到万用表的长
期使用和维护需求，以便于用户进行清洗和维护。
综上所述，指针式万用表的设计需要综合考虑多个方面，包括功能需求、电路设计、表头设计、操作设计、外观设计和材料选择等方面，以确保万用表的性能和用户体验。

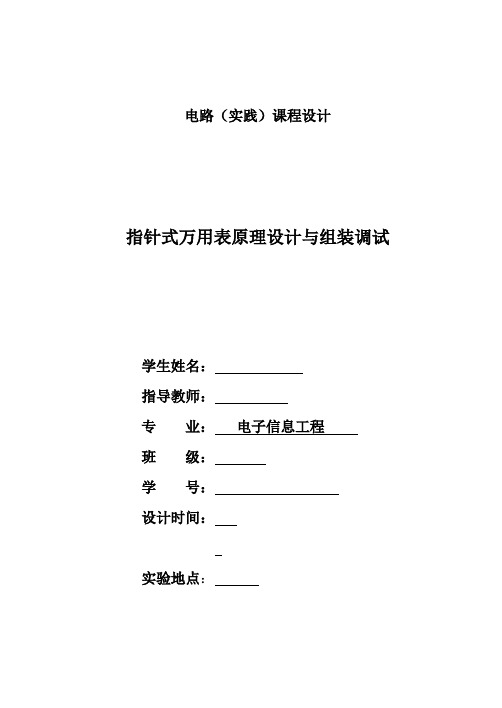

电路（实践）课程设计指针式万用表原理设计与组装调试学生姓名：指导教师：专业：电子信息工程班级：学号：设计时间：实验地点：摘要MF-47型指针万用表是一种基本的测量仪表．它可以测量电学中的基本电量。
通过对MF-47型万用表的装配、调试和测量的练习，使我学会了一些简单的焊接和进一步理解欧姆定律概念．巩固学习的理论知识．掌握理论知识在实践中的应用．学会正确使用万用表，了解万用表基本的工作原理和简单的计算方法。
同时，在实训结束后．使我们拥有一台最基本的电测量仪表．从而培养起对电工、电子技术的兴趣。
关键词：指针式，万用表，焊接，实训，装配，调试目录第一章 MF-47 万用表概述 (1)第二章万用表原理与安装实习的目的与意义 (1)第三章指针式万用表组成的结构特征 (2)3-1指针式万用表的组成 (2)3-2指针式万用表的结构特征 (2)第四章指针式万用表的工作原理 (3)4-1指针式万用表的工作原理 (3)4-2直流电源档的工作原理 (4)4-3直流电压档的工作原理 (4)4-4 交流电压档的工作原理 (5)第五章指针式万用表器件的介绍及布局 (5)5-1元器件的介绍 (5)5-2元器件布局 (6)5-3万用表标表判管极性的原理 (7)第六章焊接联系 (8)6-1 在练习焊接 (8)6.1.1焊点的正确形状 (8)6.1.2烙铁上多余的焊锡的处理 (9)6.1.3元器件的插放 (9)6.1.4元器件参数的检测 (9)6.1.5元器件的焊接 (10)6.1.6电池极板的焊接 (11)第七章机械部分的安装 (12)7-1机械部分的安装 (12)7.1.1提把的安装 (12)7.1.2 电刷按钮的安装 (13)7.1.3档位开关按钮的安装 (13)7.1.4电刷的安装 (13)7.1.5电路板的安装 (13)7-2 调试 (13)7.2.1 直流电流的测量 (13)7.2.2直流电压的测量 (14)第八章心得与体会 (14)第一章MF-47万用表概述MF-47型是设计新颖的磁电系整流式变量限便携式万用表。
电工技术基础课程设计指针式万用表原理设计与组装调试学生姓名：指导教师：专业：班级：学号：设计时间：实验地点：当今社会，人们的生活、工作、娱乐都离不开电，我们测控技术与仪器专业的学生就有必要掌握用电知识及电工操作技能。
万用表是电工必备的仪表之一,因此我们作为电气工作者就应该熟练掌MF-47万用表工作原理及使用方法。
通过本次电工技术基础课程设计MF-47型万用表，了解了MF-47万用表的工作原理和使用方法，掌握了锡焊技术的工艺要领及万用表的使用与调试方法。
其原理—利用一只灵敏的磁电式直流电流表（微安表）做表头。
当微小电流通过表头，就会有电流指示。
若通过大电流就必须在表头上并联与串联一些电阻进行分流或降压，从而测出电路中的电流、电压和电阻。
根据被测量的种类及大小，选择转换开关的挡位及量程，找出对应的刻度线，读出测量值。
在安装过程中使用电烙铁进行焊接，注意焊接时的技术，最后进行调试，使得安装出优质的万用表。
关键词；万用表原理、万用表使用与调试、焊接的注意事项第一章课程设计的意义及目的............. 错误!未定义书签。
1-1 课程设计的目的................................. 错误!未定义书签。
1-2 课程设计的要求与意义........................... 错误!未定义书签。
第二章 MF—47万用表的组成结构和工作原理 (2)2-1 万用表的分类 (2)2-2 MF—47万用表的组成结构 (3)2-3 MF—47万用表的工作原理 (4)第三章识别和选择MF-47的元件 (6)3-1 清点元器件 (6)3-2 识别色环选择电阻 (7)3-3 识别和选择二极管 (8)3-4 识别和选择电容 (10)第四章安装MF-47万用表 (10)4-1处理元器件 (10)4-2 焊接万用表的电路板 (11)4-3 调整安装 (12)第五章调试MF-47万用表与排除故障 (13)5-1调试MF-47万用表 (13)5-2 排除MF-47万用表的故障 (14)第六章课程设计的感受与经验 (14)参考资料 (15)附录：MF-47万用表电路图 (16)第一章课程设计的意义与目的1-1课程设计的目的一.进一步掌握万用表的组成与工作原理，掌握实用电路的设计方法和技巧，能将课堂上的理论知识运用到实践中。
指针式万用表的设计一、设计目的✧能正确安装简易万用表电路；✧能对简易万用表电路中的故障现象进行分析判断并加以解决；✧能设计和制作简易万用表电路，并能通过调试达到预期目标。
三、设计思路MF47型万用表电路图如图1所示。
基本组成包括表头电路、直流电流测量电路、直流电压测量电路、交流电压测量电路和直流电阻测量电路5个部分。
图1 MF47型万用表电路图（1）表头电路如图2所示。
表头的灵敏度是指指针满偏时流过的直流电流值，此值越小表头的灵敏度越高，MF47指针式万用表的灵敏度为μ2.46=I A ，内阻Ω=K R g 2.5，所以其满偏时的压降为：1155.0102.46105.263=⨯⨯⨯==-g g g I R U （V ），C1是滤波电容，D3和D4是双向钳位保护二极管，使表头电压钳制在0.7V 以内。
图3-2图2 表头电路（2）直流电流测量电路如图3所示.利用并联电阻的分流作用可以扩大电流表的量程。
由表头和分流电阻R 1~R 4并联构成了5个挡位的直流电流测量电路。
根据欧姆定律，在两端电压一定的情况下，电阻大的并联支路中流过的电流较小，而电阻小的并联支路中流过的电流较大。
图3 直流电流测量电路 （3）直流电压测量电路如图4所示。
利用串联电阻的分压作用可以扩大电压表的量程，由表头和分压电阻R 6~R 13串联构成了7个挡位的直流电压测量电路。
根据欧姆定律，在电流一定的情况下，电阻值越大，分压越大。
图4 直流电压电路（4）直流电阻测量电路如图5所示。
直流电阻测量电路分为5挡，在这5挡中，K R R R R 1100101⨯⨯⨯⨯，，，这4个挡用的电源是E 1=1.5V,分别是R 15~R 18与）（g R W R W R ++='1212//)(并联，并联后的等效电阻与被测电阻串联，根据欧姆定律，电压一定的情况下，并联的电阻越大，分流就越小；而10K R ⨯挡需要用的电源是E 2=9v ，电阻R14与）（g R W R W R ++='1212//)(串联。

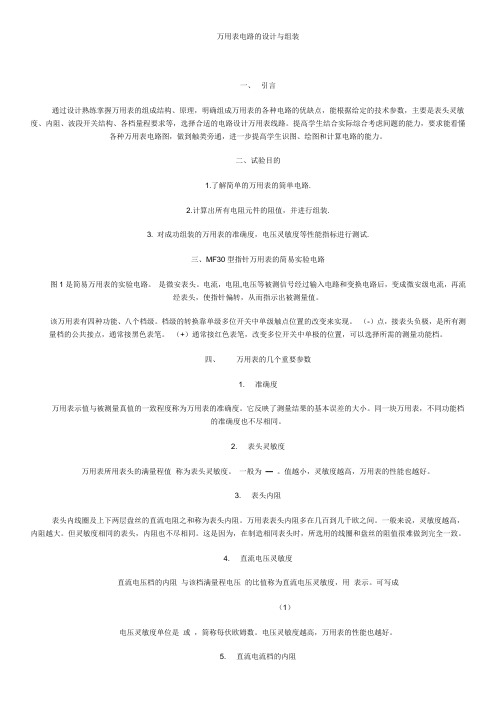

万用表电路的设计与组装一、引言通过设计熟练掌握万用表的组成结构、原理，明确组成万用表的各种电路的优缺点，能根据给定的技术参数，主要是表头灵敏度、内阻、波段开关结构、各档量程要求等，选择合适的电路设计万用表线路。
提高学生结合实际综合考虑间题的能力，要求能看懂各种万用表电路图，做到触类旁通，进一步提高学生识图、绘图和计算电路的能力。
二、试验目的1.了解简单的万用表的简单电路.2.计算出所有电阻元件的阻值，并进行组装.3. 对成功组装的万用表的准确度，电压灵敏度等性能指标进行测试.三、MF30型指针万用表的简易实验电路图1是简易万用表的实验电路。
是微安表头。
电流，电阻,电压等被测信号经过输入电路和变换电路后，变成微安级电流，再流经表头，使指针偏转，从而指示出被测量值。
该万用表有四种功能、八个档级。
档级的转换靠单级多位开关中单级触点位置的改变来实现。
（-）点，接表头负极，是所有测量档的公共接点，通常接黑色表笔。
（+）通常接红色表笔，改变多位开关中单极的位置，可以选择所需的测量功能档。
四、万用表的几个重要参数1. 准确度万用表示值与被测量真值的一致程度称为万用表的准确度。
它反映了测量结果的基本误差的大小。
同一块万用表，不同功能档的准确度也不尽相同。
2. 表头灵敏度万用表所用表头的满量程值称为表头灵敏度。
一般为—。
值越小，灵敏度越高，万用表的性能也越好。
3. 表头内阻表头内线圈及上下两层盘丝的直流电阻之和称为表头内阻。
万用表表头内阻多在几百到几千欧之间。
一般来说，灵敏度越高，内阻越大。
但灵敏度相同的表头，内阻也不尽相同。
这是因为，在制造相同表头时，所选用的线圈和盘丝的阻值很难做到完全一致。
4. 直流电压灵敏度直流电压档的内阻与该档满量程电压的比值称为直流电压灵敏度，用表示。
可写成（1）电压灵敏度单位是或，简称每伏欧姆数。
电压灵敏度越高，万用表的性能也越好。
5. 直流电流档的内阻电流表内阻的大小决定于表头内阻及分流电阻的大小。
mf47型万用表组装实验报告MF47型万用表的组装与调试实训报告实训报告MF47型万用表的组装与调试一．实训目的MF47型万用表是一种磁电式仪表。
指针式万用表原理简单，操作也很方便。
利用一只灵敏的磁电式直流电流表（微安表）做表头，表头上并联一些电阻进行分流或降压。
各档通过并联分流，串联分压的原理来测量电阻的阻值，电流及电压的大小。
可通过原理图来计算各档位串联或并联的电阻的大小，然后便可很容易分配电阻的使用，方便万用表的组装。
调试过程中要先条电阻再接表头否则装好的万用表会有一定的误差。
安装万用表的元器件（如下图）都必须要焊接在电路板上，所以电子元件的辨识与检测和焊接技术特别重要，学会辨识和检测一般元器件，如电阻，电容及二极管，分清其极性，往电路板上插元件时要小心不要插错元件。
焊点质量的高低直接影响万用表组装的好坏，此外还要学会用电烙铁来装拆元件，和修理电路板及基本的焊接技术。
学会万用表的组装和调试。
二．MF47万用表结构指针式万用表的型式很多，但基本结构是类似的。
指针式万用表的结构主要由表头、转换开关(又称选择开关)、测量线路等三部分组成。
表头采用高灵敏度的磁电式机构，是测量的显示装置;万用表的表头实际上是一个灵敏电流计。
表头上的表盘印有多种符号，刻度线和数值。
符号A一V一Ω表示这只电表是可以测量电流、电压和电阻的多用表。
表盘上印有多条刻度线，其中右端标有“Ω”的是电阻刻度线，其右端为零，左端为∞，刻度值分布是不均匀的。
符号“-”或“DC”表示直流，“～”或“AC”表示交流，“～”表示交流和直流共用的刻度线。
刻度线下的几行数字是与选择开关的不同档位相对应的刻度值。
另外表盘上还有一些表示表头参数的符号：如DC 20KΩ/V、AC 9KΩ/V等。
表头上还设有机械零位调整旋钮(螺钉)，用以校正指针在左端指零位。
转换开关用来选择被测电量的种类和量程(或倍率)：万用表的选择开关是一个多档位的旋转开关。
用来选择测量项目和量程(或倍率)。
电路（实践）课程设计指针式万用表原理设计与组装调试学生姓名：指导教师：专业：电子信息工程班级：学号：设计时间：实验地点：摘要MF-47型指针万用表是一种基本的测量仪表．它可以测量电学中的基本电量。
通过对MF-47型万用表的装配、调试和测量的练习，使我学会了一些简单的焊接和进一步理解欧姆定律概念．巩固学习的理论知识．掌握理论知识在实践中的应用．学会正确使用万用表，了解万用表基本的工作原理和简单的计算方法。
同时，在实训结束后．使我们拥有一台最基本的电测量仪表．从而培养起对电工、电子技术的兴趣。
关键词：指针式，万用表，焊接，实训，装配，调试目录第一章MF-47万用表概述 (1)第二章万用表原理与安装实习的目的与意义 (1)第三章指针式万用表组成的结构特征 (2)3-1指针式万用表的组成 (2)3-2指针式万用表的结构特征 (2)第四章指针式万用表的工作原理 (3)4-1指针式万用表的工作原理 (3)4-2直流电源档的工作原理 (4)4-3直流电压档的工作原理 (4)4-4交流电压档的工作原理 (5)第五章指针式万用表器件的介绍及布局 (5)5-1元器件的介绍 (5)5-2元器件布局 (6)5-3万用表标表判管极性的原理 (7)第六章焊接联系 (8)6-1在练习焊接 (8)6.1.1焊点的正确形状 (8)6.1.2烙铁上多余的焊锡的处理 (9)6.1.3元器件的插放 (9)6.1.4元器件参数的检测 (9)6.1.5元器件的焊接 (10)6.1.6电池极板的焊接 (11)第七章机械部分的安装 (12)7-1机械部分的安装 (12)7.1.1提把的安装 (12)7.1.2电刷按钮的安装 (13)7.1.3档位开关按钮的安装 (13)7.1.4电刷的安装 (13)7.1.5电路板的安装 (13)7-2调试 (13)7.2.1直流电流的测量 (13)7.2.2直流电压的测量 (14)第八章心得与体会 (14)第一章MF-47万用表概述MF-47型是设计新颖的磁电系整流式变量限便携式万用表。
指针式万用表的结构,工作原理,使用方法【指针式万用表的结构、工作原理和使用方法】一、指针式万用表的结构1. 电流测量部分- 电流档选择旋钮- 电流输入插口- 电流测量显示指针2. 电压测量部分- 电压档选择旋钮- 电压输入插口- 电压测量显示指针3. 电阻测量部分- 电阻档选择旋钮- 电阻输入插口- 电阻测量显示指针4. 其他功能部分- 功率、频率、温度等功能选择旋钮- 其他测量参数输入插口- 显示屏二、指针式万用表的工作原理指针式万用表通过不同的旋钮选择不同的测量功能和量程，将被测电路或器件的参数转换成相应的电流、电压或电阻信号，再通过显示装置以指针的形式显示出来。
1. 电流测量当选择电流档位并将测量插头连接到电路中时，电流会流过测量插头，引起内部测量电路中的电流变化，这些变化会通过指针显示出来。
2. 电压测量当选择电压档位并将测量插头连接到电路中时，电压的大小会引起内部测量电路中的电压变化，最终通过指针显示出来。
3. 电阻测量当选择电阻档位并将测量插头连接到电路中时，外加的电压会通过被测电阻，引起内部测量电路中的电流变化，最终通过指针显示出来。
三、指针式万用表的使用方法1. 测量电流- 将电流档旋钮选择到合适的档位- 将测试笔连接到电路中，注意正负极连接正确- 读取指针指示的数值2. 测量电压- 将电压档旋钮选择到合适的档位- 将测试笔连接到电路中，注意正负极连接正确- 读取指针指示的数值3. 测量电阻- 将电阻档旋钮选择到合适的档位- 将测试笔连接到被测电阻的两端- 读取指针指示的数值四、个人观点和理解指针式万用表作为电工常用的测试工具，具有结构简单、稳定可靠的特点。
在实际使用中，使用者需要根据实际情况选择合适的档位以及正确的测量方法，以确保测量的准确性。
使用过程中还需要注意安全问题，避免发生意外。
总结回顾：在本文中，我们对指针式万用表的结构、工作原理和使用方法进行了全面的探讨。
通过对不同功能部分的介绍，以及工作原理的解析，读者能够更深入地理解指针式万用表的工作原理和使用方法。
实训项目二:模拟电路万用表的装配与调一、实训目的：1、掌握模拟万用表电路的制作；2、掌握手工焊接；3、学会排除电路故障；4、掌握使用万用表检测电路。
二、实训原理图：三、装配电路图四、元件清单1、元器件清单：（1）电阻（单位：欧姆）（2）其他元器件电位器 10KΩ5% 1只二极管 1N4001 4只电解电容10µF 1只保险丝管 0.5A 1只保险丝 1付（3）塑料件面板 1只大旋钮 1只小旋钮 1只表箱 1只电池盖板 1片晶体管插座 1片提把 1只提把卡 2只高压电阻套管 1根提把垫片 2片（4）标准件螺母M5 1只螺钉M3×6 2只螺钉M3×5 4只开门垫片 1片内齿垫片 1片弹簧 2只钢珠 2只平垫片 1只电池正负极片 4片（5）零配件挡位板铭牌（不干胶） 1张电刷组件 1片插座钢管 2根晶体管焊片 6片连接导线 5根MF47线路板 1块（6）其他材料使用说明书 1份成品表头 1只表棒（黑、红） 1付四、技能标准：步骤1：读图根据电路原理图和装配图的对应关系找出各个元器件所在位置。
步骤2：元器件检测用万用表仔细检测元器件, 将不合格的元器件筛选出来。
1、电阻器的万用表检测2、电容器的万用表检测3、二极管的万用表检测步骤3：装配 对照原理图和印制电路板，解读各元器件在印制板上的位置。
装配时注意： ①元器件不能齐根部处理,以防折断,安装元器件时要注意极性,元器件的标注方向要一致。
②电阻要卧式安装（包括二极管），电容要立式安装。
元器件的安装步骤4：焊接①将电阻R1-R29依次焊接到印制版图对应的位置。
②把二极管、电容，电位器保险丝座依次焊接好。
③要进行认真的检查,有无虚焊和假焊,焊点之间有否连接,以防引起短路,烧坏集成短路.焊接完成后剪去多余引脚,留头在焊面以上0.5-1mm,且不能损坏焊接面.步骤5：调试①校表将装配好的万用表仔细检查，确保无措的情况下，将万用表旋至最下电流档0.25V/50µA处，用数字万用表测量其正负插座两端电阻值，应在4.9―5.1KΩ之间。
MF47指针式万用表的设计与组装
1、目的
(1)了解指针式万用表的结构和工作原理，
(2)掌握常常利用电子元件的识别，和判断其好环的方式；
(3)学会指针式万用表的设计，会组装万用表。
(4)
二、要求
（1）按照万用表的工作原理设计和计算万用表的参数；
（2）组装一块万用表。
（3）学会识别常常利用电子元件，以及用万用表判别其好坏。
3、指针式万用表的结构与参数
万用表的组成和工作原理：以MF47型万用表为例介绍其结构与参数
4、指针式万用表的电路工作原理
指针式万用表由磁电式表头、若干分流电阻和分压电阻、干电池、整流元件组成。
下面将四种测量原理电路作简要介绍
（1）直流电流：
图示为测量电流的原理图：Rg 为微安表的内阻Rs为分流电阻，被测电流I 自“+”端流入，分成两个支路即Ig和Is，最后回到“－”端，要测量不同的电流，能够通过改变Rs的阻值来达到。
图1测量直流电流原理图
（2）直流电压。
图示为测量电压电路图。
它与测量电流的电路相较仅差一个分压电阻Rv 被测电压加在+、－两头，通过Rv 的分压后进入电流回路，改变分压电阻的大小，就可以够改变测量电压的量程。
（3
）交流电压。
要测量交流，附有整流器。
图示电路中D1
将正弦交流电压转换为单向脉动电压，单向脉动电压的平均值与交流电压的有效值成正比。
所以以微安表头的指示也与交流有效值成正比。
量程的选择与测量直流电压一样，能够改变分压电阻Rv 的值改变被测电压的大小。
（4）电阻的测量。
被测电阻也是连在“+”“－”两头，当电阻接入后，表头中就有电流I 通过，如图所示：其值I=U/（Rx+Rr+Rg ’）
其中Rx 是被测电阻，Rg ’是从a,b 两头看进去的等效电阻。
由上式可见电流I 与被测电阻Rx 有关。
表上即可按此关系将电流值换算为相当于Rx 的电阻值刻度。
被测电阻越小，即电流越大，因此指示越大。
测量前因先将接线两头短路，看偏转是不是最大，而指示在零，不然能够调节电阻Rg2进行校正。
图3测量交流电压原理图
图2测直流电压原理图
五、主要参数计算
（1）直流电流电路参数计算。
一个电流表，满量程就是它的灵敏度。
例如一个灵敏度为289μA ，内阻为1040Ω的表头，那个表头就是一个289μA 的电流表，在图1中，Ig=289μA ，Rg=1040Ω。
为了使头能够测量不同数量级的电流，咱们能够用分流的方式来解决。
例如：用Ig=289μA ，Rg=1040Ω的表头测量电流为1mA 的值，就必需并联一个分流电阻，其分流电阻的计算如下：（如图1所示）
I=Is+Ig Rg*Ig=Rs*Is
所以Rs=Rg*Ig/Is= Rg*Ig/（I － Ig ），已知Ig=289μA ，Rg=1040Ω，Ｉ＝１m Ａ 代入
则Rs=Rg*Ig/Is= Rg*Ig/（I － Ig ）＝289*10-6*1040/[1000-289*10-6]=423Ω 若是需要数个电流量程，则可采用闭环式分流电路，如图5所示。
例如
Ig=289
μA ，Rg=1040Ω的表头，量程别离为1mA 、50mA 、100 mA 、250mA
四个量程的电流，由上式计算可知，最小量程时分流最小，分流电阻最大，因此，
图5直流电流电路参数计算
设Rs=R1+R2+R3+R4=423Ω，则Rs=423Ω。
量程为50mA时的分流可按下式计算：，由图5知：
按照式：I=Is+Ig Rg*Ig=Rs*Is
现在分流电阻为Rs=R1+R2+R3=423-R4，Is=50000-289 Rg’=1040+R4
代入公式：(423-R4)*( 50000-289)=289*(1040+R4)
(R1+R2+R3) *( 50000-289) = 289*(1040+423- (R1+R2+R3))
(R1+R2+R3)= 289*(1040+423)/50000=Ω
R4=423- R1+R2+R3==Ω
其余类推。
按照一样的方式有多个量程能够别离算出相应的分流电阻。
请列
位计算出其它的电阻。
（2）直流电压电路的参数计算。
在万用表中，直流电压档通常把电流档的分流电阻作为表的内阻，而且为不同量程的分压电阻Rs共用，以图6a为例，咱们将测量电压的电流从1mA点引入，而且将电路简化为图6b所示。
现在，它实际上电压的灵敏度为I=1mA，表头电压降为1*（1040KΩ,表头满偏电流为100μA，等效电阻Rg=1KΩ，试求：
1）当Rx=0时，表头中的电流I A=？
2）当Rx=∞时，表头中的电流I A=？
3）设欧姆表的中心电阻为R T，当Rx=R T时，I A=？
4）当I A=μA时，则Rx =？
5）当电池电压下降到时，应调节零点，将欧姆表输出端短路，调R3使欧姆表头指示为0，即I A=100μA，现在R1+R3=？
图6直流电压参数计算
图8测量交流电压原理图
图9 直流电阻电路
（1） 为何指针式万用表直流电流档采用闭路式分流器？如何计算闭路式
分流器各档量程的电阻值？
例如：图示为一多量程电流表电路，表头满刻度电流为200μA ，。
内阻为490Ω，若量程为10mA 、50mA 、100mA 和500mA ，求R 一、R 二、R3和R4的值。
（2
）
什么是电压灵敏度？
（3） 为何万用表电压档采用的共用式附加分压电路？如何计算分压电阻
的阻值？
例：图示为一多量程直流电压表电路，表头的满刻度电流为50μA ，R5为一可变电阻器，用来调节使表头部份的等效电阻为Ω，若电压表的量程别离为、10V 、50V 和250V 时，求R 一、R 二、R3和R4之值。
九、总结报告
总结报告的主要内容包括设计、计算、组装调试总结、收获和体会。
附：
1、时刻安排：
第一天：集中教学：万用表工作原理。
第二天：学生查找资料：了解电压表、电流表欧姆表的工作原理。
第三天：学生自学并答疑工作原理及参数计算。
第四天：学生自学并答疑参数计算方式并计算相关数据。
第五天：教师检查列位学生的分析情形。
第六天：集中教学：各元器件的识别及应用方式
第七天：教师指导学生安装万用表。
第八天：教师指导学生安装并调试。
第九天：综合调试，并写实习报告。
第十天：实习答辩，交实习报告。
2、常常利用电子元器件的识别
1、电阻
常常利用电阻有多种规格，有合成电阻器，薄膜电阻器、线绕电阻器等，本次实验中，用普通的碳膜电阻，电阻大小可用几种方式指示电阻的大小。
1）、直标法：电阻的大小直接标出主要参数和技术指标。
2）文字符号法。
将需要标志的主要参数与技术性能，用文字、数字符号有规律地组合在产品表面上的方式。
其规律是：阻值的整数部份写在阻值单位的标志符号前面，例标志符号为4K7
3）色码法。
用不同颜色的带环或点，在产品表面上标志出主要参数的方式。
色环电阻是用4～5条色带打印在电阻体上，以表示阻值和允许的误差。
例如:
固定电阻器的色码色环标示识别，主要应用于圆柱型的电阻器上，如：碳膜电阻、氧化膜电阻、精密电阻、耐冲击电阻、保险丝电阻、实芯电阻、实芯电阻、保险丝电阻、绕线电阻、突波电阻。
在初期，一般当电阻的表面不足以用数字表示法时，就会用色码色环标示法来表示电阻的阻值，公差，规格。
电阻器上的色码色环，主要分成两部份：
•第一部份：
•靠近电阻前端的一组是用来表示阻值，两位有效数的电阻值，用前三个色环来代表其阻值，如：39Ω，39KΩ，39MΩ。
三位有效数的电阻值，用前四个色环来代表其阻值，如：Ω，698Ω，Ω，一般用于精密电阻的表示。
•第二部份：
•靠近电阻后端的一条色环用来代表公差精度。
第一部份的每一条色环都是等距，自成一组，易于区分第二部份的色环。
带有四个色环的其中第一、二环别离代表两位有效数的阻值；第三环代表倍率；第四环代表误差，带有五个色环比四色环多了一个有效数字。
TOKEN 的第五条色环如为黑色，一般用来表示为绕线电阻器，第五条色环如为白色，一般用来表示为保险丝电阻器。
如果电阻体只有中间一条黑色的色环，则代表此电阻为零欧姆电阻。
电
阻
色
环
色
码
识
别
第一，从电阻的底端，找出代表公差精度的色环，金色的代表5%，银色的代表10%。
再从电阻的另一端，找出第一条、第二条色环，读取其相对应的数字，以上边图为例，前两条色环都为红色，故其对应数字为红2，红2，然后，再读取第三条倍数色环，黑1，所以，咱们取得的阻值是22Ω。
如果第三条倍数色环为金色，则将小数点往左移一位。
如果第三条倍数色环为银色，则将小数点往左移两位。
二、电容器（多种电容：瓷介电容、云母电容、电解电容等等）
本实验中共用到两种电容
1）云母电容
2）电解电容：容量大，常常利用于阻容耦合用，有正负极（长腿的为正极，焊接反了后会爆炸，在焊接时要注意）
三、电位器（可变电阻）
本实验中共用了五个电位器，别离是3个1K，一个2K和1个10K。
标称值方式：102表示：10*102，即1K
202表示：20*102，即2K。
