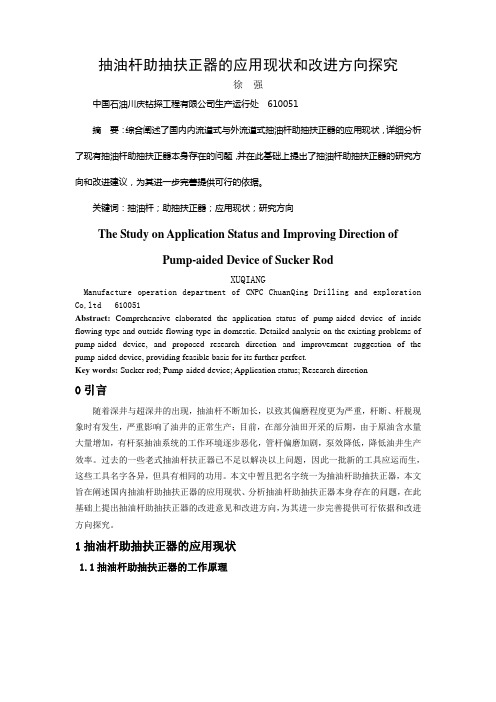

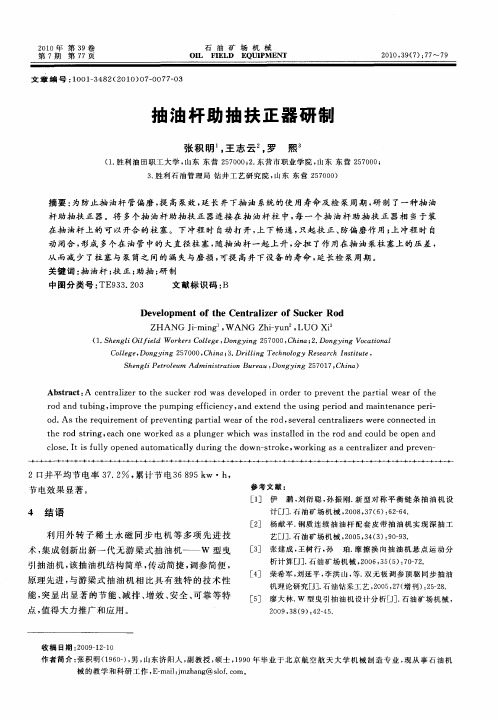

抽油杆助抽扶正器的应用现状和改进方向探究徐强中国石油川庆钻探工程有限公司生产运行处 610051摘要：综合阐述了国内内流道式与外流道式抽油杆助抽扶正器的应用现状，详细分析了现有抽油杆助抽扶正器本身存在的问题，并在此基础上提出了抽油杆助抽扶正器的研究方向和改进建议，为其进一步完善提供可行的依据。

关键词：抽油杆；助抽扶正器；应用现状；研究方向The Study on Application Status and Improving Direction ofPump-aided Device of Sucker RodXUQIANGManufacture operation department of CNPC ChuanQing Drilling and exploration Co,ltd 610051Abstract: Comprehensive elaborated the application status of pump-aided device of inside flowing type and outside flowing type in domestic. Detailed analysis on the existing problems of pump-aided device, and proposed research direction and improvement suggestion of the pump-aided device, providing feasible basis for its further perfect.Key words: Sucker rod; Pump-aided device; Application status; Research direction0引言随着深井与超深井的出现，抽油杆不断加长，以致其偏磨程度更为严重，杆断、杆脱现象时有发生，严重影响了油井的正常生产；目前，在部分油田开采的后期，由于原油含水量大量增加，有杆泵抽油系统的工作环境逐步恶化，管杆偏磨加剧，泵效降低，降低油井生产效率。

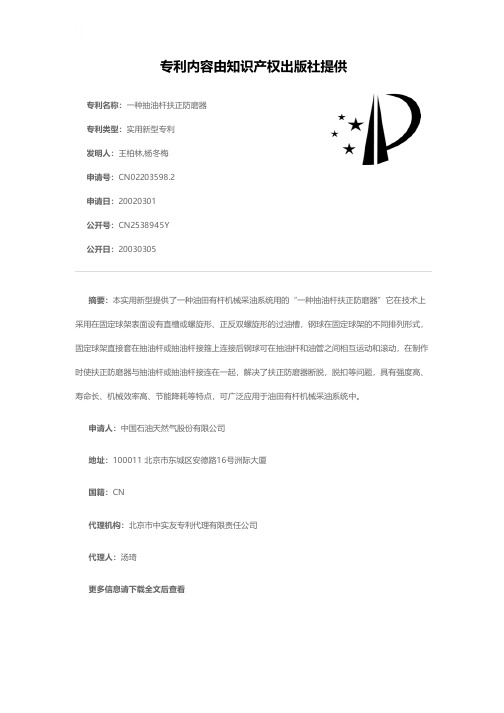

专利名称：一种抽油杆扶正防磨器专利类型：实用新型专利
发明人：王柏林,杨冬梅
申请号：CN02203598.2
申请日：20020301
公开号：CN2538945Y
公开日：
20030305
专利内容由知识产权出版社提供
摘要：本实用新型提供了一种油田有杆机械采油系统用的“一种抽油杆扶正防磨器”它在技术上采用在固定球架表面设有直槽或螺旋形、正反双螺旋形的过油槽，钢球在固定球架的不同排列形式，固定球架直接套在抽油杆或抽油杆接箍上连接后钢球可在抽油杆和油管之间相互运动和滚动，在制作时使扶正防磨器与抽油杆或抽油杆接连在一起，解决了扶正防磨器断脱，脱扣等问题，具有强度高、寿命长、机械效率高、节能降耗等特点，可广泛应用于油田有杆机械采油系统中。

申请人：中国石油天然气股份有限公司
地址：100011 北京市东城区安德路16号洲际大厦
国籍：CN
代理机构：北京市中实友专利代理有限责任公司
代理人：汤琦
更多信息请下载全文后查看。

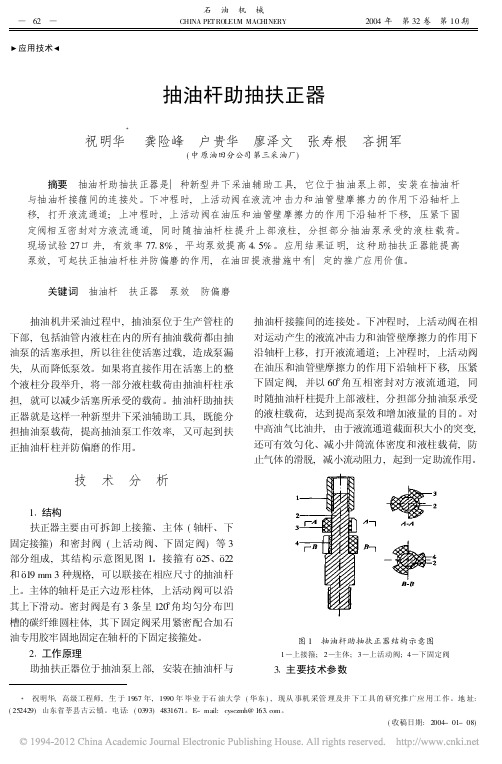

应用技术抽油杆助抽扶正器祝明华龚险峰 户贵华 廖泽文 张寿根 吝拥军(中原油田分公司第三采油厂)摘要 抽油杆助抽扶正器是一种新型井下采油辅助工具,它位于抽油泵上部,安装在抽油杆与抽油杆接箍间的连接处。

下冲程时,上活动阀在液流冲击力和油管壁摩擦力的作用下沿轴杆上移,打开液流通道;上冲程时,上活动阀在油压和油管壁摩擦力的作用下沿轴杆下移,压紧下固定阀相互密封对方液流通道,同时随抽油杆柱提升上部液柱,分担部分抽油泵承受的液柱载荷。

现场试验27口井,有效率77 8%,平均泵效提高4 5%。

应用结果证明,这种助抽扶正器能提高泵效,可起扶正抽油杆柱并防偏磨的作用,在油田提液措施中有一定的推广应用价值。

关键词 抽油杆 扶正器 泵效 防偏磨 抽油机井采油过程中,抽油泵位于生产管柱的下部,包括油管内液柱在内的所有抽油载荷都由抽油泵的活塞承担,所以往往使活塞过载,造成泵漏失,从而降低泵效。

如果将直接作用在活塞上的整个液柱分段举升,将一部分液柱载荷由抽油杆柱承担,就可以减少活塞所承受的载荷。

抽油杆助抽扶正器就是这样一种新型井下采油辅助工具,既能分担抽油泵载荷,提高抽油泵工作效率,又可起到扶正抽油杆柱并防偏磨的作用。

技 术 分 析1 结构扶正器主要由可拆卸上接箍、主体(轴杆、下固定接箍)和密封阀(上活动阀、下固定阀)等3部分组成,其结构示意图见图1。

接箍有 25、 22和 19mm 3种规格,可以联接在相应尺寸的抽油杆上。

主体的轴杆是正六边形柱体,上活动阀可以沿其上下滑动。

密封阀是有3条呈120 角均匀分布凹槽的碳纤维圆柱体,其下固定阀采用紧密配合加石油专用胶牢固地固定在轴杆的下固定接箍处。

2 工作原理助抽扶正器位于抽油泵上部,安装在抽油杆与抽油杆接箍间的连接处。

下冲程时,上活动阀在相对运动产生的液流冲击力和油管壁摩擦力的作用下沿轴杆上移,打开液流通道;上冲程时,上活动阀在油压和油管壁摩擦力的作用下沿轴杆下移,压紧下固定阀,并以60 角互相密封对方液流通道,同时随抽油杆柱提升上部液柱,分担部分抽油泵承受的液柱载荷,达到提高泵效和增加液量的目的。

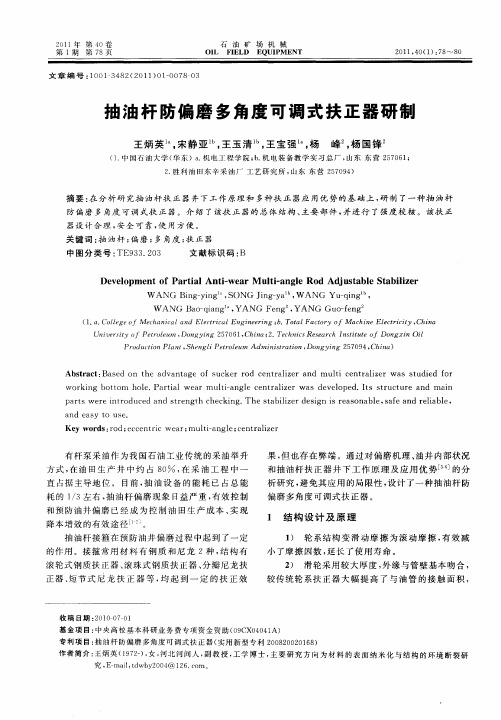

摘要：英台油田2010年偏磨井数已达到开井数的59.1%。

鉴于偏磨是制约油井免修期的主要因素，开展了优化抽油杆扶正器设计与应用这一技术研究项目，在2010年1月至12月通过对油井偏磨机理的深入分析，优选扶正器材质，合理配置扶正器密度，充分应用各类扶正器分类治理油杆偏磨，降低了作业井次，节省了作业管材，延长了油井免修期。

关键词：抽油杆扶正器设计与应用免修期1 偏磨机理分析1.1 杆偏磨受含水和沉没度的影响研究表明，含水对杆管偏磨有明显影响，随着含水的上升，杆管偏磨呈明显上升趋势，80%以上偏磨井的含水高于85%；80%以上的偏磨井发生于沉没度低于300m的油井，50%以上的偏磨井发生于沉没度低于100m的油井。

1.2 杆偏磨受井身结构的影响由于钻井过程中，其质量不合格而造成的井筒不直，出现“直井不直”的现象，使油管和油杆之间产生偏磨。

在斜井中，在造斜点以下管杆轴线与重力的方面有一个斜角，管杆就会在井筒轴线上垂直的方面有一个分力。

这个分力会使油杆产生弯曲变形，使管杆产生偏磨。

1.3 杆偏磨受油管的弯曲变形的影响油管在上冲程时，由于泵的“活塞效应”使油管底部受到一个向上的虚拟力作用，而使油管产弯曲变形。

此时抽油杆因受到较大的张力，而保持直线状态（即管弯杆直），这时弯曲的油管就会与拉直的油杆产生偏磨。

1.4 受油杆的弯曲变形的影响抽油杆在下行程时，抽油泵的游动凡尔对流体阻力、柱塞的摩擦阻力、抽油杆在运动中与井液产生的摩擦力以及“气击”和“液击”现象的影响，会给抽油杆下行造成很大的阻力，致使抽油杆下部发生弯曲变形。

此时油管处于拉直状态（即管直杆弯），使管杆相互磨损。

1.5 油井供液能力的影响当抽油井的供液能力差、沉没低时，会造成泵的充满程度差。

这时柱塞在下冲程时，会与液面之间产生液击载荷，从而增大油杆的弯曲变形，加大油杆的偏磨。

1.6 杆柱组合的影响油杆的偏磨主要是下冲程时，下部油杆由于下行阻力造成油杆弯曲。
