交流耐压测试仪的结构参数介绍

耐压仪 4 大组成部分耐压仪是一种广泛应用于电气行业的测试工具，主要用于检测电气设备、电线和电缆的绝缘强度，以确保其安全运行。

一个完整的耐压仪通常由四个主要组成部分组成，分别为高压发生器、控制器、测试夹具及电缆。

高压发生器高压发生器是耐压仪的核心部件，主要用于产生高电压的测试电源，以模拟真实的工作环境。

高压发生器通常包括变压器、整流器、配电系统和保护系统，可以根据测试需要输出不同电压等级的电源。

高压发生器通常还具有强制漏电保护、过流保护和过压保护等安全保护功能，确保测试的安全性和可靠性。

除此之外，高压发生器还常常配备LCD显示屏、触摸屏和多种输出接口，以方便测试人员进行操作和数据处理。

控制器控制器是连接高压发生器和测试夹具的关键部件，主要用于控制测试电流、电压和时间等参数，并对测试过程进行监控和记录。

控制器通常具有多种测试模式和自动化控制功能，以适应不同实际应用场合的需求。

控制器还常常配备多种安全保护措施，以确保测试人员和设备的安全，例如人体触电保护、自动断开保险丝等等。

现代耐压仪的控制器还常常具有网络接口和蓝牙功能，以方便测试数据的传输和管理。

测试夹具测试夹具是耐压仪与被测试设备之间的中介部分，主要用于将高压电源传递到被测试设备上，以进行测试。

测试夹具通常包括钳型夹、插头夹、卡式夹等多种形式，以适应不同型号和规格的被测试设备。

测试夹具通常要求具有高绝缘、低泄漏和高强度等特性，以确保测试的准确性和安全性。

一些高级测试夹具还具有防电磁干扰、温度传感和高精度检测等额外功能。

电缆电缆是将高压发生器、控制器和测试夹具相互连接的电线组成部分，直接影响耐压仪的测试性能和可靠性。

电缆选材、制造和使用的质量直接决定了信号传输的质量和稳定性，因此需要特别注意。

耐压仪的电缆通常要求具有高绝缘、低泄漏和高耐久等特性，以确保测试的准确性和安全性。

现代电缆还常常具有防抗干扰、防屈曲和防老化等特殊功能。

总结耐压仪是电气行业不可缺少的测试工具之一，它的功能和性能主要取决于高压发生器、控制器、测试夹具和电缆这四个组成部分。

1、 .................................................. 概述（1）2、 .................................................. 技术指标（2）3、 .................................................. 功能⑷4、 .................................................. 工作原理（5）5、 .................................................. 操作说明（5）6、 .................................................. 成套与保修（6）1、概述:YD2670型系列交流耐压测试仪是一种测试电子元器件、电线电缆和电子备等电器产品耐压性能的测量仪器。

仪器由单片微处理器控制，操作简便、功能齐全。

它具有合格/不合格判别、声光报警、定时/手动测试等功能，其优良的测试性能是耐压测试的理想设备。

2、技术指标:2.1使用环境：2.1.1. 仪器达到精度要求的工作温度：10C ~30C，相对湿度：W 75%2.2.2. 为了保证仪器测量精度或不损坏仪器，请勿将仪器放在多灰尘、多振动、日光直射或有腐蚀气体等环境下使用。

2.1.3. 为防止各工作设备间的相互影响，请为仪器提供净化电源。

2.1.4. 请将仪器保存在温度0C ~30C的环境下，长时间不用，应包装保存好。

3.功能3.1前面板说明:前面板外形示意图见下图2670前面板图面板说明如下表：70和70A 只是电压不同，外形相同，70B 只将表头改成数码管显示, 标号 名 称功能说明 1 电压表（70B 为二位数码管） 输出电压值指示 2电流表（70B 为二位数码管） 测试漏电流值指示 3 电源指示 当前工作电源指示4 漏电流预置 过流报警的设定值，单位为毫安5 时间预置 定时设定值，单位为秒6 电源工作电源开关7 启动/复位选择 启动键：复位状态下进入测试状态 复位键：退出测试或报警状态8 电压调节 测试状态下调整输出电压 9 远控 远控接口插座10 被测端 漏电流检测回路输入端 11 高压输出 高压输出端12 高压指示 高压指示灯亮，表示有电压输出13报警指示当测试电流达到漏电流设定值时，报警指示灯亮漏电流预置（0 20mA ）启动/复位选择高压指示 -时间预置（S ）x!\高压输出13苏）制00000200号1211□被测端电源O电压调节107工|YD267型耐压测试仪［电｛源于指示3.2后面板说明:后面板外形示意图见下图后面板外形示意图标号名称功能说明1铭牌显示出厂日期、仪器编号和公司名称2电源输入插座接220V/50HZ的电源3保险丝座请使用4A保险丝4、工作原理4.1原理框图：电流表4.2原理简述：仪器的交流测试电压通过升压变压器产生，压和整流后，送电压表指示。

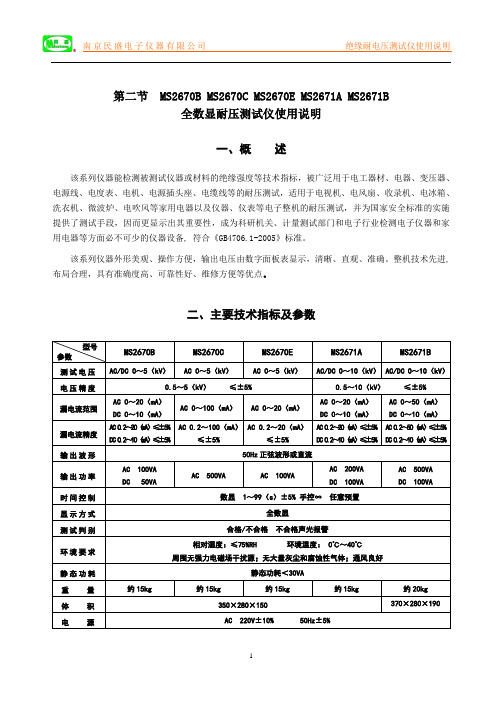

第二节 MS2670B MS2670C MS2670E MS2671A MS2671B全数显耐压测试仪使用说明一、概述该系列仪器能检测被测试仪器或材料的绝缘强度等技术指标，被广泛用于电工器材、电器、变压器、电源线、电度表、电机、电源插头座、电缆线等的耐压测试，适用于电视机、电风扇、收录机、电冰箱、洗衣机、微波炉、电吹风等家用电器以及仪器、仪表等电子整机的耐压测试，并为国家安全标准的实施提供了测试手段，因而更显示出其重要性，成为科研机关、计量测试部门和电子行业检测电子仪器和家用电器等方面必不可少的仪器设备, 符合《GB4706.1-2005》标准。

该系列仪器外形美观、操作方便，输出电压由数字面板表显示，清晰、直观、准确。

整机技术先进,布局合理，具有准确度高、可靠性好、维修方便等优点。

二、主要技术指标及参数型号参数MS2670B MS2670C MS2670E MS2671A MS2671B 测试电压AC/DC 0～5（kV）AC 0～5（kV）AC 0～5（kV）AC/DC 0～10（kV）AC/DC 0～10（kV）电压精度0.5～5（kV）≤±5% 0.5～10（kV）≤±5%漏电流范围AC 0～20（mA）DC 0～10（mA）AC 0～100（mA）AC 0～20（mA）AC 0～20（mA）DC 0～10（mA）AC 0～50（mA）DC 0～10（mA）漏电流精度A C0.2～20（m A）≤±5%D C0.2～10（m A）≤±5%AC 0.2～100（mA）≤±5%AC 0.2～20（mA）≤±5%A C0.2～20（m A）≤±5%D C0.2～10（m A）≤±5%A C0.2～50（m A）≤±5%D C0.2～10（m A）≤±5%输出波形50Hz正弦波形或直流输出功率AC 100VADC 50VAAC 500VA AC 100VAAC 200VADC 100VAAC 500VADC 100VA时间控制数显 1～99（s）±5% 手控∞任意预置显示方式全数显测试判别合格/不合格不合格声光报警环境要求相对湿度：≤75%RH 环境温度： 0℃～40℃周围无强力电磁场干扰源；无大量灰尘和腐蚀性气体；通风良好静态功耗静态功耗＜30VA重量约15kg 约15kg 约15kg 约15kg 约20kg体积350×280×150 370×280×190 电源AC 220V±10% 50Hz±5%三、工作原理1．工作原理方框图：图(1):全数显耐压仪工作原理方框图2．框图各部分说明：（1）继电器：该电器控制220V电源是否接到调压器上，从而控制输出高压的接通或切断。

耐压测试仪的结构组成介绍引言耐压测试仪作为一种电力设备测试仪器，主要用来检测电气设备的耐压性能，确保其在工作过程中不会受到电击、火灾等危险。

本文将介绍耐压测试仪的结构组成，以加深对耐压测试仪的理解和应用。

结构组成控制系统耐压测试仪的控制系统主要包括控制器、键盘、显示器、电源等组件。

其中，控制器是整个控制系统的核心，负责控制测试仪的各个部分工作，执行测试程序，并将测试结果在显示器上显示，以供操作人员判断和分析。

测试变压器测试变压器是耐压测试仪中最为重要的部分，主要由高压变压器和低压变压器组成。

低压变压器将操作员手持的测试探头的电气能量转变为高压变压器需求的信号。

高压变压器将接收到的信号升压到测试对象需要的电压值。

两台变压器之间通过高压线连接，实现电压的传输，从而对待测目标进行耐压测试。

保护装置在耐压测试仪的测试过程中，由于测试过程中会产生大量的高电压和高能量，操作人员及周围的人员易受电击和高压放电的威胁。

因此，保护装置是耐压测试仪中必不可少的组成部分。

它主要包括过载保护、短路保护、接地保护等，以确保测试过程中操作员的安全。

温度检测系统温度检测系统主要用来检测测试过程中机器的温度变化，确保测试过程的安全性和稳定性。

在测试前，系统需要进行自检，检查测试变压器和其他部件是否工作正常。

当机器出现过高或过低的温度时，测试仪会自动停止工作，避免因过热或过冷而导致设备损坏或产生其他意外情况。

数据存储测试过程中的数据存储是耐压测试仪一项重要而有用的功能。

测试仪会将测试数据存储在内置存储器或外部存储器中，以便之后的数据分析和比对。

总结耐压测试仪的结构组成是一个相对复杂和完善的系统，它由多个不同部件组成，在测试过程中相互协调，保证测试的准确性和稳定性。

对于电力设备的维护和管理人员来说，了解耐压测试仪的结构组成，掌握其工作原理是非常重要的，这有助于他们更快地进行测试和故障排查。

DF2671耐压测试仪使用说明书本系列耐压测试仪是交流安全测试通用仪器。

它能产生0～10KV 50Hz正弦测试电压，逼真地反映市电交流情况下的绝缘安全性能，因此可广泛用于电工测量、胶木电器流水线检测、电视机、VCD、电风扇、收录机、电冰箱、洗衣机等低压电器和各类家用电器的安全测试，其中DF2676AD还能产生0～5KV直流电压，用于测量各种电器的直流耐压；DF2672还带有兆欧表，适用于各类家用电器，仪表、电气、设备的绝缘电阻测试。

本系列仪器技术先进、布局合理、外形美观，符合IEC电子测量委员会电器测量标准，具有高精度、高可靠性、维修方便等特点。

1.技术参数1.2测试电压误差：不大于5%FS1.3输出容量：a.DF2671A DF2672 DF2678A DF2676AD :不小于750VAb.DF2673A DF2673B :不小于300VA1.5漏电流测试误差：(1).DF2671A DF2672 DF2673A DF2673B DF2678A :不大于±5%(2).DF2676AD :不大于±5% ±0.1mA1.6定时时间：(1).DF2671A DF2672 DF2673A DF2676AD DF2678A :5 185 30 45 60秒及手控(2).DF2673B :2 5 15 30 60秒及受控1.7定时误差：不大于±10%1.8测试结果判别当检测的漏电流大于漏电流设置值事，测试电压自动切断，并发出声光告警。

1.9 DF2673绝缘电阻测试部分(1)额定电压：DC250V±10% DC500V±10%(2)测量范围：0～200M 0～500M(3)测量误差：±3%（满弧度长）1.10外型尺寸：L×B×H（mm）a.DF26771A DF2672 DF2678A DF2676AD :320mm×300mm×230mmb.DF2673A DF2673B :300 mm×250 mm×150mm1.11重量：a.DF26771A DF2672 DF2678A DF2676AD :20Kgb.DF2673A DF2673B :10 Kg1.12使用电源a.交流电压：220V±10%b.频率：50Hz±2Hz1.13环境适用性a.环境温度：0～40℃b.相对温度：不大于90%RHc.大气压力：86～104Kpa2.工作原理2.1继电器继电器的作用是接通或切断高压变压器的初级电压，控制高压变压器的电压输出，继电器的释放与吸合由控制器进行控制。

耐压测试仪基本原理及组成
一、耐压测试仪的基本原理：把一个高于正常工作的电压加在被测设备的绝缘体上，并持续一段规定的时间，如果其间的绝缘性足够好，加在上面的电压就只会产生很小的漏电流。

如果一个被测设备绝缘体在规定的时间内，其漏电电流保持在规定的范围内，就可以确定这个被测设备可以在正常的运行条件下安全运行。

测试系统有三大模块：程控电源模块、信号采集调理模块和计算机控制系统。

二、耐压测试仪结构及组成
（1）升压部分
调压变压器、升压变压器及升压部分电源接通及切断开关组成。

220V电压通过接通，切断开关加到调压变压器上调压变压器输出连接升压变压器。

用户只需调节调压器就可以控制升压变压器的输出电压。

（2）控制部分
电流取样，时间电路、报警电路组成。

控制部分当收到启动信号，仪器立即在接通升压部分电源。

当收到被测回路电流超过设定值及发出声光报警立即切断升压回路电源。

当收到复位或者时间到信号后切断升压回路电源。

（3）显示电路
显示器显示升压变压器输出电压值。

显示由电流取样部分的电流值，及时间电路的时间值一般为倒计时。

（4）程控耐压测试仪
以上是传统的耐电压试验仪的结构组成。

随着电子技术及单片，计算机技术
飞速发展；程控耐压测试仪这几年也发展很快，程控耐压仪与传统的耐压仪不同之处主要是升压部分。

程控耐压仪高压升压不是通过市电由调压器来调节，而是通过单片计算机控制产生一个50Hz或60Hz的正弦波信号再通过功率放大电路进行放大升压，输出电压值也由单片计算机进行控制，其它部分原理与传统耐压仪差别不大。

耐压测试仪CC2672A耐压测试仪是电子行业常见的检测设备，用于测试电子产品的电气安全性能。

CC2672A是一款集成了多种功能的耐压测试仪，下面将对其性能和使用方法进行详细介绍。

主要技术参数CC2672A耐压测试仪的主要技术参数如下：•电源：220V AC ±10% 50/60Hz•输出电压范围：AC 0-5kV；DC 0-6kV•输出电流范围：AC 0-30mA；DC 0-5mA•输出功率：AC 150VA；DC 300W•稳定度：电压0.1%+50V，电流0.1%+10mA•测试时间范围：1-999s•自动测试电阻范围：0.1-199.9MΩ•电源频率范围：45-65Hz主要功能CC2672A耐压测试仪具有多项主要功能，包括：单点测试单点测试是一种最基础的测试方法，它会在一个固定的点上进行电压或电流的测试。

CC2672A耐压测试仪支持用户随意选择测试点，并显示测试结果以及是否通过测试。

扫描测试扫描测试是一种通过扫描多个测试点来进行电压或电流测试的方法。

CC2672A 耐压测试仪可以扫描多达1024个测试点，大大提高了测试效率。

另外，使用CC2672A还可以进行多种扫描测试模式的设置，例如硬件触发模式、软件触发模式等。

集群测试集群测试是一种同时测试多个测试点的方法。

CC2672A耐压测试仪支持多路测试，可以同时测试最多9路电压和电流。

集群测试不但可以充分利用测试仪器的资源，而且会根据测试情况自动跳过无效测试点，提升了测试效率。

部分放电测试部分放电测试是一种通过测量设备部分放电现象来进行测试的方法。

CC2672A耐压测试仪具有部分放电测试功能，可以有效检测到器件的放电现象，并对其进行评估和测试。

使用方法CC2672A耐压测试仪是一款功能强大的测试设备，下面是使用方法的基本步骤：步骤一：测试前准备在测试前要做好测试前的准备工作。

首先，确认被测物的电压、电流等参数是否符合测试仪的规格；其次，检查测试仪是否安全；最后，准备好测试所需的电缆、夹子等。

程控耐压绝缘测试仪CHT9922/CHT9950A/CHT9951A使用说明书警告危险：当你发现有以下不正常情形发生,请立即终止操作并断开电源线。

立刻与和普电子科技销售部联系维修。

否则将会引起火灾或对操作者有潜在的触电危险。

⚫仪器操作异常。

⚫操作中仪器产生反常噪音、异味、烟或闪光。

⚫操作过程中，仪器产生高温或电击。

⚫电源线、电源开关或电源插座损坏。

⚫杂质或液体流入仪器。

警告危险：为避免可能的电击和人身安全，请遵循以下指南进行操作。

免责声明用户在开始使用仪器前请仔细阅读以下安全信息，对于用户由于未遵守下列条款而造成的人身安全和财产损失，和普电子科技将不承担任何责任。

仪器接地为防止电击危险，请连接好电源地线不可在爆炸性气体环境使用仪器不可在易燃易爆气体、蒸汽或多灰尘的环境使用仪器。

在此类环境使用任何电子设备，都是对人身安全的冒险。

不可打开仪器外壳非专业维护人员不可打开仪器外壳，以试图维修仪器。

仪器在关机后一段时间内仍存在未释放干净的电荷，这可能对人身造成电击危险。

不要使用已经损坏的仪器如果仪器已经损害，其危险将不可预知。

请断开电源线，不可再使用，也不要试图自行维修。

不要使用工作异常的仪器如果仪器工作不正常，其危险不可预知，请断开电源线，不可再使用，也不要试图自行维修。

不要超出本说明书指定的方式使用仪器超出范围，仪器所提供的保护措施将失效。

声明：hjkl l和普电子科技标志和文字是和普电子科技有限公司已经申请或正在使用的商标。

CHT9922/CHT9950A/CHT9951A 程控耐压绝缘测试仪使用说明书Operation Manual简体中文版Simplified ChineseOct, 2020第五版Rev5.1.0常州市和普电子科技有限公司©2015 Hope Technologies.，Ltd有限担保和责任范围和普电子科技有限公司保证您购买的每一台CHT9922/CHT9950A\CHT9951A在质量和计量上都是完全合格的。

耐压绝缘测试仪的使用说明——罗宇飞一、基本信息仪器名称：耐压/绝缘电阻测试仪型号：日本KIKUSUI公司生产的TOS9201功能：可用来进行绝缘电阻测量和耐压测试。

仪器的性能：表1 仪器的性能参数本仪器可用来测量光伏组件和汇流箱的绝缘电阻，并判断被测物的耐压是否达到标准要求。

二、在光伏系统中的应用1、光伏组件的耐压试验目的：测定组件的载流元件与组件边框或外界之间的绝缘是否良好。

试验条件：在环境温度下并且相对湿度不超过75%。

依据标准：IEC61215过程：（1）短路组件的正负引出线并将其连接到直流电压源的正极。

（2）连接组件的暴露金属元件（边框）到电压源的负极，如果为无边框组件或边框导电不良，用导电铝箔铺在组件正面（玻璃面），连接该铝箔到电压源的负极或者为组件安装一试验的金属支架，再将支架连接到电压源的负极。

（3）增加电压源的施加电压到500V，稳定后记录漏电电流，计算绝缘电阻，再增加电压到1000V加上两倍组件的最大系统电压，保持一分钟，记录漏电流（电压增加速率不超过500V/S）。

（4）减少施加电压到零，关闭电压源，短路电压源的正负极，释放组件中的静电荷，大约5分钟后移去组件。

合格要求：（1）无绝缘击穿或表面裂纹现象。

（2）漏电电流不大于50μA（在2Vsys+1000V下）（3）绝缘电阻应不小于50兆欧（或漏电流小于等于10μA）（在500V）下。

2、汇流箱的耐压试验目的：测定各电路的导线与地线之间的绝缘是否良好。

试验条件：在环境温度下并且相对温度不超过75%。

依据标准：暂无过程：1、绝缘电阻测量:汇流箱的输入电路对地、输出电路对地的绝缘电阻应不小于20兆欧；绝缘电阻只作为绝缘强度试验参考。

2、绝缘强度测试:汇流箱的输入对地、输出对地应承受50Hz的正弦交流电压1分钟，试验电压的均方根见下表，不击穿，不飞弧且漏电流小于20mA。

表2 绝缘强度试验电压试验说明：用绝缘电阻测试仪以1000V试验电压分别测量汇流箱的输入电路对地，输出电路对地的绝缘电阻值，其值应大于20兆欧，测量绝缘电阻合格后，才能进行绝缘强度试验。

rj68交流耐压测试仪说明书一.测量前准备工作1.将“电压调节”旋钮逆时针旋到底。

2.检查设备接地与测试线段是否安装正确。

3.接上电源线，将电源开关按到“NO”位置，这时电源指示灯即亮，预热10分钟。

二.测试方法1.将“量程选择”开关置于所需要的电压范围档。

2.将“AC/DC”（交流/直流）“工作选择”开关置于所需测试电压的种类，把开关置于AC位置，采用交流电压测试。

3.根据测试要求“漏电流选择”开关选择适当的档位，若需时控，根据测试要求设定所需的测试时间。

4.基本的规定是2×待测物的工作电压+1000V，作为测试的电压标准。

5.被测试样的一端连接“被测端（COM）”选用AC高压输出孔。

6.仪器接地端测试线与被测产品外导体相连，仪器高压输出端测试线通过测试棒与被测产品内导体相接触，如电源输入端LN极。

8.先预置耐压试验时间为30S，拨“时控”开关至“NO”位置，测试时间到达预设值，仪器的测试高压自动被切断，“高压指示”和“时控的选择”灯同时熄灭，表示产品合格。

9.在耐压测试过程中，若样品有飞弧或被击穿情况，仪器的测试高压自动切断，同时产生报警声和不合格指示报警灯亮（显示时间为1秒），这种情况下，产品被判为不合格。

10.目测完毕，切断电源，并将电源线从交流电源上拨下。

三.注意事项1.仪器接地线必须可靠，并经常注意不使其脱落。

2.操作人员脚下应垫橡皮绝缘垫，测试台应垫绝缘垫，测试过程中保证样品全部在绝缘垫上。

3.操作时应集中注意力，严格遵守单手操作的规定，以防止人身安全事故发生。

4.避免高压输入与电源线或仪器外壳短路。

5.发生异常或危险的情况，应立即切断电源。

6.仪器使用中或贮存时，应避免强光，高温，灰尘，防腐等，环境应整洁并经常清洁仪器。
