数字电子技术基础知识点总结篇一：《数字电子技术》复习知识点《数字电子技术》重要知识点汇总一、主要知识点总结和要求1．数制、编码其及转换：要求：能熟练在10进制、2进制、8进制、16进制、8421Bcd、格雷码之间进行相互转换。
举例1：（37.25）10=()2=()16=()8421Bcd解：（37.25）10=(100101.01)2=(25.4)16=(00110111.00100101)8421Bcd 2．逻辑门电路：(1)基本概念1）数字电路中晶体管作为开关使用时，是指它的工作状态处于饱和状态和截止状态。
2）TTL门电路典型高电平为3.6V，典型低电平为0.3V。
3）oc门和od门具有线与功能。
4）三态门电路的特点、逻辑功能和应用。
高阻态、高电平、低电平。
5）门电路参数：噪声容限VnH或VnL、扇出系数no、平均传输时间tpd。
要求：掌握八种逻辑门电路的逻辑功能；掌握oc门和od门，三态门电路的逻辑功能；能根据输入信号画出各种逻辑门电路的输出波形。
举例2：画出下列电路的输出波形。
解：由逻辑图写出表达式为：Y?a?Bc?a?B?c，则输出Y见上。
3．基本逻辑运算的特点：与运算：见零为零，全1为1；或运算：见1为1，全零为零；与非运算：见零为1，全1为零；或非运算：见1为零，全零为1；异或运算：相异为1，相同为零；同或运算：相同为1，相异为零；非运算：零变1，1变零；要求：熟练应用上述逻辑运算。
4.数字电路逻辑功能的几种表示方法及相互转换。
①真值表（组合逻辑电路）或状态转换真值表（时序逻辑电路）：是由变量的所有可能取值组合及其对应的函数值所构成的表格。
②逻辑表达式：是由逻辑变量和与、或、非3种运算符连接起来所构成的式子。
③卡诺图：是由表示变量的所有可能取值组合的小方格所构成的图形。
④逻辑图：是由表示逻辑运算的逻辑符号所构成的图形。
⑤波形图或时序图：是由输入变量的所有可能取值组合的高、低电平及其对应的输出函数值的高、低电平所构成的图形。
数电的心得体会5篇（经典版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的经典范文，如工作计划、工作报告、演讲致辞、规章制度、心得体会、活动方案、应急预案、教学资料、作文大全、其他范文等等，想了解不同范文格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!Moreover, our store provides various types of classic sample essays, such as work plans, work reports, speeches, rules and regulations, personal experiences, activity plans, emergency plans, teaching materials, complete essays, and other sample essays. If you want to learn about different sample formats and writing methods, please pay attention!数电的心得体会5篇为了记录个人在生活中收获的，大家都要及时写好体会，通过心得体会我们获得了对生活更深刻的理解，充满信心地去探索未来的机遇和挑战，下面是本店铺为您分享的数电的心得体会5篇，感谢您的参阅。
数字电子技术基础学习总结光阴似箭，日月如梭。
有到了这个学期的期末，对我来说又是一次对知识的大检查。
这学期总共学习了4章，分别是数字逻辑基础、逻辑门电路基础、组合逻辑电路、触发器。
在第一章学习数字逻辑基础包括模拟信号与数字信号、数字电路、数制、各种数制之间的转换和对应关系表、码制（BCD码、格雷码、ASCII码）、逻辑问题的描述（这个是重点）、逻辑函数的五种描述方法、逻辑函数的化简；在数制里学习四种进制十进制、二进制、八进制、十六进制；十进制是逢十进一，二进制是逢二进一，在八进制中只是二进制的一种简便表示方法而已，它的规律是逢八近一，而十六进制有0123456789ABCDEF十六个数码这个要记住和一些算法。
比如十进制的534，八进制为1026，过程为：534/8=66,余数为6;66/8=8,余数为2;8/8=1,余数为0;1/8=0,余数为1;仍然是从下往上看这些余数，顺序写出，答案为1026所以在数制的之间转换有5种转换，10和2转换（除2取余数法，如上题一样），10和8转换对整数除8取余，对小数点乘8取整。
10和16转换对整数除16取余，对小数点乘16取整,2和8转换对应关系3位二进制对应1位八进制可看对应关系图。
2和16转换4位二进制对应1位十六进制数，可看对应关系图。
在码制的学习中学习了3种码BCD码、格雷码、ASCII码。
BCD码：用4位二进制数来表示1位十进制数中的0~9这10个数码，简称BCD码，还有几个常用的BCD码：8421（常用）、5421、2421、余3。
如8421码321的8421码就是（查表）3 2 10011 0010 0001原因:0011=8x0+4x0+1x2+1x1=3 、0010=8x0+4x0+2x1+1x0=2、0001=8x0+4x0+2x0+1x1=1；格雷码：有两个特点1相邻性2循环性。
ASCII码：ASCII（American Standard Code for Information Interchange，美国信息互换标准代码）是基于拉丁字母的一套电脑编码系统。
数字电子技术基础知识总结一、模拟电路与数字电路的定义及特点:模拟电路（电子电路）模拟信号处理模拟信号的电子电路。
“模拟”二字主要指电压（或电流）对于真实信号成比例的再现。
其主要特点是:1.函数的取值为无限多个；2.当图像信息和声音信息改变时, 信号的波形也改变, 即模拟信号待传播的信息包含在它的波形之中（信息变化规律直接反映在模拟信号的幅度、频率和相位的变化上）。
3、初级模拟电路主要解决两个大的方面: 1放大、2信号源。
4.模拟信号具有连续性。
数字电路（进行算术运算和逻辑运算的电路）数字信号用数字信号完成对数字量进行算术运算和逻辑运算的电路称为数字电路, 或数字系统。
由于它具有逻辑运算和逻辑处理功能, 所以又称数字逻辑电路。
其主要特点是:1.同时具有算术运算和逻辑运算功能数字电路是以二进制逻辑代数为数学基础, 使用二进制数字信号, 既能进行算术运算又能方便地进行逻辑运算（与、或、非、判断、比较、处理等）, 因此极其适合于运算、比较、存储、传输、控制、决策等应用。
2.实现简单, 系统可靠以二进制作为基础的数字逻辑电路, 可靠性较强。
电源电压的小的波动对其没有影响, 温度和工艺偏差对其工作的可靠性影响也比模拟电路小得多。
3.集成度高, 功能实现容易集成度高, 体积小, 功耗低是数字电路突出的优点之一。
电路的设计、维修、维护灵活方便, 随着集成电路技术的高速发展, 数字逻辑电路的集成度越来越高, 集成电路块的功能随着小规模集成电路(SSI)、中规模集成电路(MSI)、大规模集成电路(LSI)、超大规模集成电路(VLSI)的发展也从元件级、器件级、部件级、板卡级上升到系统级。
电路的设计组成只需采用一些标准的集成电路块单元连接而成。
对于非标准的特殊电路还可以使用可编程序逻辑阵列电路, 通过编程的方法实现任意的逻辑功能。
二、模拟电路与数字电路之间的区别模拟电路是处理模拟信号的电路;数字电路是处理数字信号的电路。
![《数字电子技术》知识点[整理]](https://img.taocdn.com/s1/m/ed3f455084868762cbaed51a.png)
20XXKnowledge Points知识点汇编《数字电子技能》知识点第1章数字逻辑根底1．数字信号、模仿信号的界说2．数字电路的分类3．数制、编码其及转化要求：能娴熟在10进制、2进制、8进制、16进制、8421BCD之间进行彼此转化。
举例1：（37.25）10= ( )2= ( )16= ( )8421BCD解：（37.25）10= (100101.01)2= ( 25.4)16= (00110111.00100101)8421BCD4．根本逻辑运算的特色与运算：见零为零，全1为1；或运算：见1为1，全零为零；与非运算：见零为1，全1为零；或非运算：见1为零，全零为1；异或运算：相异为1，相同为零；同或运算：相同为1，相异为零；非运算：零变 1， 1变零；要求：娴熟运用上述逻辑运算。
5．数字电路逻辑功用的几种表明办法及彼此转化。
①真值表（组合逻辑电路）或状况转化真值表（时序逻辑电路）：是由变量的一切或许取值组合及其对应的函数值所构成的表格。
②逻辑表达式：是由逻辑变量和与、或、非3种运算符连接起来所构成的式子。
③卡诺图：是由表明变量的一切或许取值组合的小方格所构成的图形。
④逻辑图：是由表明逻辑运算的逻辑符号所构成的图形。
⑤波形图或时序图：是由输入变量的一切或许取值组合的高、低电平及其对应的输出函数值的高、低电平所构成的图形。
⑥状况图（只需时序电路才有）：描绘时序逻辑电路的状况转化联系及转化条件的图形称为状况图。
要求：把握这五种（对组合逻辑电路）或六种（对时序逻辑电路）办法之间的彼此转化。
6．逻辑代数运算的根本规矩①反演规矩：关于任何一个逻辑表达式Y，假如将表达式中的一切“·”换成“＋”，“＋”换成“·”，“0”换成“1”，“1”换成“0”，原变量换成反变量，反变量换成原变量，那么所得到的表达式便是函数Y的反函数Y（或称补函数）。
这个规矩称为反演规矩。
②对偶规矩：关于任何一个逻辑表达式Y，假如将表达式中的一切“·”换成“＋”，“＋”换成“·”，“0”换成“1”，“1”换成“0”，而变量坚持不变，则可得到的一个新的函数表达式Y＇，Y＇称为函Y的对偶函数。
数字电子技术总结第一章逻辑代数（1）数字信号的数值相对于时间的变化过程是跳变的、间断性的。
对数字信号进行传输、处理的电子线路称为数字电路。
模拟信号通过模数转换后变成数字信号，即可用数字电路进行传输、整理。
（2）日常生活中使用十进制，但在计算机中基本上使用二进制，有时也使用八进制或十六进制。
将十进制数转换为其他进制数时，整整部分采用基数除法，小数部分采用基数乘法。
利用1位八进制数由3位二进制数构成，1位十六进制数由4位二进制数构成，可以实现二进制数与八进制数以及二进制数与十六进制数之间的互相转换。
二进制代码不仅可以表示数值，而且可以表示符号及文字，使信息交换灵活方便。
BCD码是用4位二进制代码代表1位十进制数的编码，有多种BCD码形式，最常用的是8421 BCD码。
（3）逻辑代数是分析和设计数字电路的重要工具。
利用逻辑代数，可把实际逻辑问题抽象为逻辑函数来描述，并且可用逻辑运算的方法，解决逻辑电路的分析和设计问题。
与、或、非是3种基本逻辑关系，也是3种基本逻辑运算。
与非、或非、与或非、异或则是由与、或、非3种基本逻辑运算复合而成的4种常用逻辑运算。
逻辑代数的公式和定理是推演、变换及化间逻辑函数的。
（4）逻辑函数的化简有公式法和图形法等。
公式法是利用逻辑代数的公式、定理和规则来对逻辑函数化简，这种方法使用于各种复杂的逻辑函数，但需要熟练的运用公式和定理，且具有一定的运算技巧。
图形法就是利用函数的卡诺图来对逻辑函数化简，这种方法简单直观，容易掌握，但变量太多时卡诺图太复杂，图形法已不适用。
在对逻辑函数化简时，充分利用随意项可以得到十分简单的结果。
（5）逻辑函数可用真值表、逻辑表达式、卡诺图、逻辑图和波形图5种方式表示，它们各具特点，但本质相通，可以互换。
对于一个具体的逻辑函数，究竟采用那种方式应视实际需要而定。
第二章门电路（1）半导体二极管、三极管和场效应管是数字电路中的基本开关元件，半导体二极管是不可控的，半导体三极管是一种用电流控制且具有放大特性的开关元件，场效应管是用电压控制的也有放大特性的开关元件。
《数字电子技术》重要知识点汇总一、主要知识点总结和要求1．数制、编码其及转换：要求：能熟练在10进制、2进制、8进制、16进制、8421BCD 、格雷码之间进行相互转换。
举例1：（37.25）10= ( )2= ( )16= ( )8421BCD 解：（37.25）10= ( 100101.01 )2= ( 25.4 )16= ( 00110111.00100101 )8421BCD 2．逻辑门电路： (1)基本概念1）数字电路中晶体管作为开关使用时，是指它的工作状态处于饱和状态和截止状态。
2）TTL 门电路典型高电平为3.6 V ，典型低电平为0.3 V 。
3）OC 门和OD 门具有线与功能。
4）三态门电路的特点、逻辑功能和应用。
高阻态、高电平、低电平。
5）门电路参数：噪声容限V NH 或V NL 、扇出系数N o 、平均传输时间t pd 。
要求：掌握八种逻辑门电路的逻辑功能；掌握OC 门和OD 门，三态门电路的逻辑功能；能根据输入信号画出各种逻辑门电路的输出波形。
举例2：画出下列电路的输出波形。
解：由逻辑图写出表达式为：C B A C B A Y ++=+=，则输出Y 见上。
3．基本逻辑运算的特点：与 运 算：见零为零，全1为1；或 运 算：见1为1，全零为零； 与非运算：见零为1，全1为零；或非运算：见1为零，全零为1； 异或运算：相异为1，相同为零；同或运算：相同为1，相异为零； 非 运 算：零 变 1， 1 变 零； 要求：熟练应用上述逻辑运算。
4. 数字电路逻辑功能的几种表示方法及相互转换。
①真值表（组合逻辑电路）或状态转换真值表（时序逻辑电路）：是由变量的所有可能取值组合及其对应的函数值所构成的表格。
②逻辑表达式：是由逻辑变量和与、或、非3种运算符连接起来所构成的式子。
③卡诺图：是由表示变量的所有可能取值组合的小方格所构成的图形。
④逻辑图：是由表示逻辑运算的逻辑符号所构成的图形。

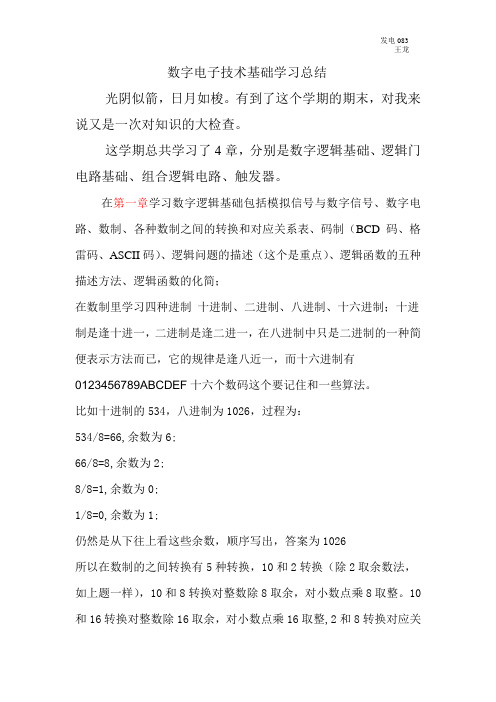

数字电子技术基础学习总结光阴似箭，日月如梭。
有到了这个学期的期末，对我来说又是一次对知识的大检查。
这学期总共学习了4章，分别是数字逻辑基础、逻辑门电路基础、组合逻辑电路、触发器。
在第一章学习数字逻辑基础包括模拟信号与数字信号、数字电路、数制、各种数制之间的转换和对应关系表、码制（BCD码、格雷码、ASCII码）、逻辑问题的描述（这个是重点）、逻辑函数的五种描述方法、逻辑函数的化简；在数制里学习四种进制十进制、二进制、八进制、十六进制；十进制是逢十进一，二进制是逢二进一，在八进制中只是二进制的一种简便表示方法而已，它的规律是逢八近一，而十六进制有0123456789ABCDEF十六个数码这个要记住和一些算法。
比如十进制的534，八进制为1026，过程为：534/8=66,余数为6;66/8=8,余数为2;8/8=1,余数为0;1/8=0,余数为1;仍然是从下往上看这些余数，顺序写出，答案为1026所以在数制的之间转换有5种转换，10和2转换（除2取余数法，如上题一样），10和8转换对整数除8取余，对小数点乘8取整。
10和16转换对整数除16取余，对小数点乘16取整,2和8转换对应关系3位二进制对应1位八进制可看对应关系图。
2和16转换4位二进制对应1位十六进制数，可看对应关系图。
在码制的学习中学习了3种码BCD码、格雷码、ASCII码。
BCD码：用4位二进制数来表示1位十进制数中的0~9这10个数码，简称BCD码，还有几个常用的BCD码：8421（常用）、5421、2421、余3。
如8421码321的8421码就是（查表）3 2 10011 0010 0001原因:0011=8x0+4x0+1x2+1x1=3 、0010=8x0+4x0+2x1+1x0=2、0001=8x0+4x0+2x0+1x1=1；格雷码：有两个特点1相邻性2循环性。
ASCII码：ASCII（American Standard Code for Information Interchange，美国信息互换标准代码）是基于拉丁字母的一套电脑编码系统。
第五节逻辑问题的描述在自然界中有3种基本逻辑关系1：与逻辑关系、2：或逻辑关系、3：非逻辑关系利用与、或、非、三种基本运算来了解门电路，门电路是数字电路的基本组成单元。
它有一个或多个输入端和一个输出端，输入和输出为低电平和高电平（分别代表2进制0和1）。
门电路一般有：与门、或门、非门、与非门、或非门等。
各种门电路有着不同的功能，即针对不同的输入数值给出输出数值（比如或门要求两个输入值中有一个或以上为1时输出1；与门在两个输入值都为1是输出1，否则输出0；非门只有一个输入，而输出与输入反相），就像数学上简单的方程式；不同种类的门就像不同的方程式；大量的各种门可以描述更为复杂的方程式。
符号！！与门、或门、非门。
与非门、或非门。
和它们的真值表。
还有P18页1-18题三人表决一件事，结果按少数服从多数的原则来决定。
逻辑函数的五种描述方法中什么是真值表：表征逻辑事件输入和输出之间全部可能状态的表格。
逻辑表达式有最小项和最小项表达式、最大项和最大项表达式、最大项与最大项之间的关系、两个最小项的逻辑相邻、两个与项（乘积项）的逻辑相邻。
卡诺图：逻辑函数的卡诺图是美国工程师卡诺发明的一种逻辑函数的图形描述方法。
结构：两变量的逻辑函数的卡诺图。
（两个变量的）。
三变量的逻辑函数的卡诺图。
（三个变量的）。
四变量的逻辑函数的卡诺图。
卡诺图的化简法卡诺图化简的原则是：☆在覆盖函数中的所有最小项的前提下，卡诺圈的个数达到最少。
☆在满足合并规律的前题下卡诺圈应尽可能大。
☆根据合并的需要，每个最小项可以被多个卡诺圈包围。
当需要求一个函数的最简“或-与”表达式时，可采用“两次取反法”。
具体如下：☆先求出函数F的反函数F的最简“与-或”表达（合并卡诺图上的0方格）；☆然后对F的最简“与-或”表达式取反，从而得到函数F的最简“或-与”表达式。
例如，用卡诺图求逻辑函数L(A,B,C,D)=∑m(3,4,6,7,11,12,13,14,15)的最简“或-与”表达式。
在第2章我们学习了关于逻辑门电路基础的概念和特性。
二极管。
逻辑门电路构成 三极管。
MOS 管。
二极管的开关特性中包括了几个方面：一是当做非线性电阻来使用，所有时间内二极管全部工作在正导通区；二是当做开关来使用，二极管某段时间内导通，某段时间内截止；三是当做小电压稳定器来使用，所有时间内的二极管全部工作在正向导通区，四是当做大电压稳定器件来使用是，所有时间内的二极管全部工作在反向击穿区。
这四点十分的重要，可以充分的了解二极管的特性。
二极管的静态开关特性：当二极管稳定地处于导通与截止状态时，所呈现出的性质特点。
二极管的动态开关特性：二极管在导通与截止两种状态转变过程中的行为特性。
一是在模拟电路中当做电压控制器用来组成放大电路。
MOS 管的开关特性 二是在数字电路中给当做电路中的开关元件。
三是当做压控可变电阻，即在非线性电阻中使用。
三个状态：放大、压控可变电阻、截止；两个特性：静态和动态；第 两个二极管组成的与门电路，是理想二极管。
正与门电路 正逻辑体系。
负逻辑体系。
在二极管逻辑门电路 正或门电路 正逻辑体系。
负逻辑体系。
非门电路 无论使用正逻辑体系还是负逻辑体系都 得到非门电路。
第三章组合逻辑电路在逻辑组合电路中我们主要学习了小规模集成现实完全描述的组合逻辑电路设计（简称“小完组”）我就得这个比较重要，还有不完全描述和编码器。
首先给大家说说小完组。
什么事小完组呢？就是所谓完全描述不含不关项的逻辑问题的描述。
如列题*设计一个楼上、楼下开关的控制逻辑电路来控制楼梯上的路灯，使之在上楼前，用楼下开关打开电灯，上楼后，用楼上开关关灭电灯；或者在下楼前，用楼上开关打开电灯，下楼后，用楼下开关关灭电灯。
解：a）由实际问题写出真值表设楼上开关为A，楼下开关为B，灯泡为Y。
并设A、B闭合时为1，断开时为0；灯亮时Y为1，灯灭时Y为0。
真值表逻辑电路编码器在编码器学习中，学习了普通编码器和优先编码器和其应用编码器有若干个输入时在某一时刻只有一个输入信号被转化成二进制码，用N 位二进制代码可以实现最多对N=2N个信号进行编码在普通编码器在任何时刻中，只能输入一个信号有效，否则输出混乱。
（1）:二进制普通编码：用N位二进制代码可以实现最多对N=2N个信号进行编码。
（2）二—十进制编码——————键控8421BCD码编码器所谓二—十进制编码是将十进制的十个数码0~9分别编成8421BCD的电路键控8421BCD码编码器真值表（3）优先编码器优先编码器——允许同时输入两个以上的编码信号，编码器给所有的输入信号规定了优先顺序，当多个输入信号同时出现时，只对其中优先级最高的一个进行编码。
第五节 译码器译码器有时又叫做解码器,译码是编码的逆过程,它的功能是将具有特定含义的二进制数码的作何转换成对应的信号,具有译码功能的逻辑电路叫译码器.现在给大家介绍二进制译码器 二进制译码器又称变量译码器、全译码器、最小项译码器、唯一地址译码器。
下面以2线—4线译码器的设计为例来说说译码器的工作原理。
2线—4线译码器功能表写出各输出函数表达式：B A EI Y =0 B A EI Y =1 B A EI Y =2 AB EI Y =3A BY Y Y Y 线—4线译码器的逻辑电路图。
四．数字显示译码器在数字系统中，常常需要将数字、字母、符号等直观地显示出来，供人们读取或监视系统的工作情况。
能够显示数字、字母或符号的器件称为数字显示器。
在数字电路中，数字量都是以一定的代码形式出现的，所以这些数字量要先经过译码，才能送到数字显示器去显示。
这种能把数字量翻译成数字显示器所能识别的信号的译码器称为数字显示译码器。
常用的数字显示器有多种类型。
按显示方式分，有字型重叠式、点阵式、分段式等。
按发光物质分，有半导体显示器，又称发光二极管(LED )显示器、荧光显示器、液晶显示器、气体放电管显示器等。
目前应用最广泛的是由发光二极管构成的七段数字显示器。
1．七段数字显示器原理七段数字显示器就是将七个发光二极管（加小数点为八个）按一定的方式排列起来，七段a 、b 、c 、d 、e 、f 、g （小数点DP ）各对应一个发光二极管，利用不同发光段的组合，显示不同的阿拉伯数字。
七段显示译码器74X48七段显示译码器74X48是一种与共阴极数字显示器配合使用的集成译码器，它的功能是将输入的4位二进制代码转换成显示器所需要的七个段信号a ～g 。
数据选择器的基本概念及工作原理数据选择器——根据地址选择码从多路输入数据中选择一路，送到输出。
集成数据选择器74X151是一种典型集成8选1数据选择器，它有8个数据输入端D 0~D 7，3个地址输入端A 2、A 1、A 0，2个互补的输出端Y 和Y ，1个使能输入端G ，使能端G 仍为低电平有效。
数据选择器的应用数据选择器的通道扩展作为一种集成器件，最大规模的数据选择器是16选1。
如果需要更大规模的数据选择器，可进行通道扩展。
第四章 触发器第一节 触发器的电路结构及工作特点锁存器个触发器是构成各种时序电路的储存单元电路，其共同特点是具有0和1两种稳定状态，一旦状态被确定，就能自行保存，长期储存1位二进制码，直到有外部信号作用是才有可能改变。
基本RS 触发器的电路d c DPC O O M逻辑电路图逻辑符号2 两个稳态这种电路结构，可以形成两个稳态，即Q =1，Q=0，Q=0，Q =1当 Q=1时，Q=1和 Rd =1决定了A门的输出，即Q=0 ， Q=0反馈回来又保证了Q=1 ；当 Q=0时，Q=1，Q=1和 Sd =1决定了B门的输出，即 Q=0，Q=0又保证了Q =1 。
在没有加入触发信号之前，即 Rd和Sd 端都是高电平，电路的状态不会改变。
例：画出基本RS触发器在给定输入信号 Rd 、和Sd 的作用下，Q端和 Q 端的波形。
状态转换图对触发器这样一种时序数字电路，它的逻辑功能的描述除了用真值表外，还可以用状态转换图。
真值表在组合数字电路中已经采用过，而状态转换图在这里是第一次出现。
实际上，状态转换图是真值表的图形化，二者在本质上是一致的，只是表现形式不同而已。
二个圆圈，其中写有0和1代表了基本RS触发器的两个稳态，状态的转换方向用箭头表示，状态转换的条件标明在箭头的旁边。
从“1”状态转换到“0”状态，为置“0”，对应真值表中的第一行；从“0”状态转换到“1”状态，为置“1”，对应真值表中的第二行；从“0”状态有一个箭头自己闭合，即源于“0”又终止于“0”，对应真值表的第一行置“0”和第三行的保持；从“1”状态有一个箭头自己闭合，即源于“1”又终止于“1”，对应真值表的第二行置“1”和第三行的保持。
