2016九年级物理全册 第20章 电与磁 第2节 电生磁课时练习 (新版)新人教版

人教版九年级物理上册第二十章电与磁20.2 电生磁课后练习一、选择题1．直线电流周围磁场的磁感线分布和磁场方向的判定方法加图所示．将一枚转动灵活的小磁针放在水平放置的直导线正下方直导线通电的瞬间A．若电流方向从南向北，则小磁针顺时针偏转B．若电流方向从北向南，则小磁针逆时针偏转C．若电流方向从东向西，则小磁针不发生偏转D．若电流方向从西向东，则小磁针不发生偏转2．如图所示为一台非铁质物质制成的天平．A是一铁块，B是电磁铁．未通电时天平平衡，电磁铁B的a端接电源正极，b端接电源负极，调节线圈中电流的大小，使铁块A向上匀速运动，在此过程中A．电磁铁B的上端为N极，天平仍保持平衡B．电磁铁B的上端为N极，天平右盘下降C．电磁铁B的上端为S极，天平仍保持平衡D．电磁铁B的上端为S极，天平右盘下降3．对下列各图描述错误的是A．条形磁体周围磁感线的分布B．奥斯特实验：通电小磁针的S极转向纸内C．通电螺线管的磁场分布D．地磁场N极与地理北极基本一致4．如图所示，若要使滑动变阻器的滑片P向右移动时，弹簧秤的示数变小，则变阻器接入电路的方式可以是（）A．C接E）D接F B．C接E）B接F C．A接E）D接F D．A接E）B接F5．如图所示为条形磁铁和电磁铁，虚线表示磁感线，则甲、乙、丙、丁的极性依次是（）A．N、N、S、NB．S、N、S、SC．S、S、N、ND．N、S、N、N6．如图所示，其中右侧的“×”表示磁感线且磁感线方向为从外向内穿过纸面.当拉动导体AB在光滑的导轨上向右做切割磁感线运动时，以下现象不可能发生的是（）A．导体AB切割磁感线，产生感应电流，电荷运动方向为从A端到B端B．电磁铁L中产生磁性，上端为N极，吸引铁块使弹簧变长C．导线ef有电流通过，产生磁场，但由于小磁针摆放位置的关系，不会发生明显偏转D．通电线圈abcd在磁场中受到力的作用而转动，其中ab段向外转动7．如图所示，一橡胶圆环经过毛皮摩擦后，绕圆心在纸面内逆时针转动，在圆环的外部与内部有两只可以自由转动的小磁针甲、乙，则A．磁针甲的N极转向纸面外B．磁针甲的S极转向纸面外C．磁针乙的N极转向纸面外D．磁针乙的S极转向纸面外8．如图甲所示的干簧管是一种磁控元件。

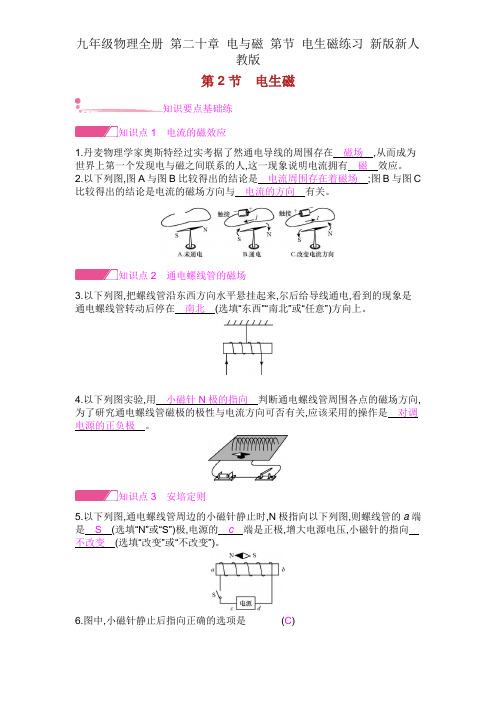

第2节电生磁知识要点基础练知识点1电流的磁效应1.丹麦物理学家奥斯特经过实考据了然通电导线的周围存在磁场,从而成为世界上第一个发现电与磁之间联系的人,这一现象说明电流拥有磁效应。

2.以下列图,图A与图B比较得出的结论是电流周围存在着磁场;图B与图C 比较得出的结论是电流的磁场方向与电流的方向有关。

知识点2通电螺线管的磁场3.以下列图,把螺线管沿东西方向水平悬挂起来,尔后给导线通电,看到的现象是通电螺线管转动后停在南北(选填“东西”“南北”或“任意”)方向上。

4.以下列图实验,用小磁针N极的指向判断通电螺线管周围各点的磁场方向,为了研究通电螺线管磁极的极性与电流方向可否有关,应该采用的操作是对调电源的正负极。

知识点3安培定则5.以下列图,通电螺线管周边的小磁针静止时,N极指向以下列图,则螺线管的a端是S(选填“N”或“S”)极,电源的c端是正极,增大电源电压,小磁针的指向不改变(选填“改变”或“不改变”)。

6.图中,小磁针静止后指向正确的选项是(C)综合能力提升练7.以下列图,圆滑地面上有一小车,其上放一条形磁铁,左侧地面固定一螺线管,当开关闭合时,小车将向右(选填“向左”或“向右”)运动,其原因是同名磁极互相排斥。

8.实验发现,两条平行放置的直导线,当通以相同的电流时互相吸引(如图),这是因为电流可以产生磁场,而磁场对电流又有力的作用。

我们可以这样解析它的受力,对a导线:通电导线b产生的磁场对它拥有向右的作用力;对b导线:通电导线a 产生的磁场对它拥有向左的作用力。

9.一根长直铜导线在凑近一个原来静止的小磁针的过程中,以下说法正确的选项是(B)A.若小磁针不转动,则铜导线中不可以能有电流经过B.若小磁针发生转动,则铜导线中必然有电流经过C.若小磁针发生转动,则铜导线中不用然有电流经过D.若小磁针发生转动,则铜导线中可能有电流经过,也可能没有电流经过10.弹簧测力计挂住一条形磁铁置于螺线管的正上方,以下列图。

第2节电生磁一选择题1．要改变通电螺线管的极性，可以 ( )A．改变电流的方向B．增加螺线管的匝数C．减小电流 D．在螺线管内加入铁芯2．对于通电螺线管极性的标注，图中正确的是 ( )3．下列各图中，小磁针静止时N极指向正确的是 ( )4．在如图所示的电路中，开关闭合后，根据小磁针静止时的指向可知( )A．a端是通电螺线管的N极，c端是电源正极B．a端是通电螺线管的N极，c端是电源负极C．b端是通电螺线管的N极，d端是电源正极D．b端是通电螺线管的N极，d端是电源负极5．如图所示，两个线圈套在一根光滑的玻璃管上，能自由滑动，则S闭合后( )A．AB分开 B．AB向中间靠拢C．AB不动 D．AB先分开后靠拢6．如图所示的装置中，当开关S闭合后，下列判断正确的是( )A．通电螺线管外A点的磁场方向向左B．通电螺线管的左端为N极C．向左移动滑片P，通电螺线管的磁性减弱D．小磁针静止后，其N极的指向为水平向右二非选择题1．1820年，丹麦物理学家_______是世界上第一个发现电和磁之间联系的人。

他通过大量的实验表明：通电导线周围存在______，磁场方向跟______方向有关，这种现象叫电流的______效应。

2．通电螺线管的磁场跟_____________的磁场一样，其磁场方向可由__________的方向来控制，二者的关系可用安培定则来判定：用______手握住螺线管，让四指指向螺线管中______方向，则大拇指所指那端为螺线管的________极。

3．某同学利用如图所示装置研究电与磁的关系，请仔细观察图中的装置、操作和现象，然后归纳得出初步结论。

(1)比较(a)、(b)两图可知：__________________________；(2)比较(b)、(c)两图可知：___________________________。

4．在探究“通电螺线管外部磁场的方向”的实验中，如图所示，闭合开关，小磁针发生偏转，说明通电螺线管周围有_____，通过小磁针静止时____极的指向确定该点磁场的方向。

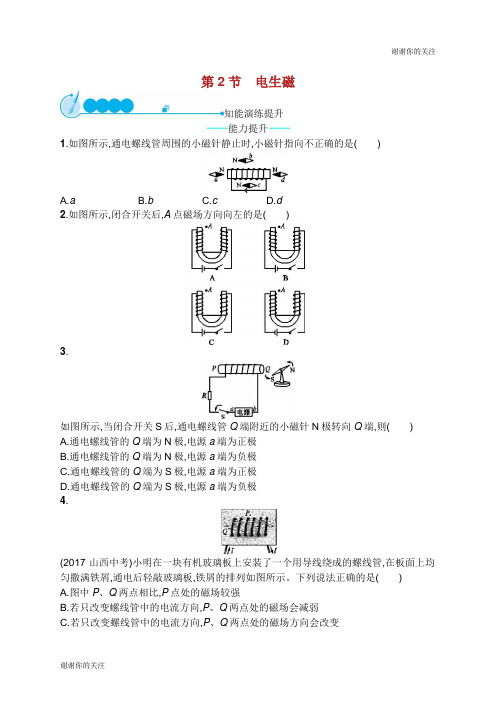

第2节电生磁知能演练提升能力提升1.如图所示,通电螺线管周围的小磁针静止时,小磁针指向不正确的是()A.aB.bC.cD.d2.如图所示,闭合开关后,A点磁场方向向左的是()3.如图所示,当闭合开关S后,通电螺线管Q端附近的小磁针N极转向Q端,则()A.通电螺线管的Q端为N极,电源a端为正极B.通电螺线管的Q端为N极,电源a端为负极C.通电螺线管的Q端为S极,电源a端为正极D.通电螺线管的Q端为S极,电源a端为负极4.(2017·山西中考)小明在一块有机玻璃板上安装了一个用导线绕成的螺线管,在板面上均匀撒满铁屑,通电后轻敲玻璃板,铁屑的排列如图所示。

下列说法正确的是()A.图中P、Q两点相比,P点处的磁场较强B.若只改变螺线管中的电流方向,P、Q两点处的磁场会减弱C.若只改变螺线管中的电流方向,P、Q两点处的磁场方向会改变D.若只增大螺线管中的电流,P、Q两点处的磁场方向会改变5.如图所示,将一根导线弯成圆形,在其里面放置一个小磁针,通电后,小磁针的N极将()A.向纸里偏转B.向纸外偏转C.静止不动D.无法判断6.如图所示,两个线圈套在同一玻璃棒上,各自能自由滑动,S闭合时,这两个线圈将会()A.向左右分开B.向中间靠拢C.都静止不动D.先向左右分开,后向中间靠拢7.如图所示,闭合开关使螺线管通电,可以观察到左边弹簧,右边弹簧。

(均选填“伸长”“缩短”或“不变”)8.为了确定标示不清的铅蓄电池的正、负极,某同学将该电池和一螺线管相连,闭合开关S 后,小磁针静止时的指向如图所示,由此可以判断a端是通电螺线管的极,c端是铅蓄电池的极。

9.下图为永磁体A和通电螺线管B之间的磁场分布。

请根据图中磁感线的方向标出永磁体A右端的磁极和螺线管B中电源的“+”“-”极。

10.根据已知的信息,绕制下列四幅图中的螺线管。

★11.如图所示,将一根直导线放在静止小磁针的正上方,并与小磁针平行。

接通电路后,观察到小磁针偏转。

20.2《电生磁》一、单选题1.世界上第一个证实电与磁之间联系的物理事实是（）A. 磁现象B. 地磁场的发现C. 磁化现象D. 奥斯特实验2.发现“通电螺线管极性判定方法”的科学家是（）A. 法拉第B. 安培C. 欧姆D. 奥斯特3.1820年,安培在科学院的例会上做了一个小实验,引起与会科学家的极大兴趣。

如图所示,他把螺线管沿东西方向水平悬挂起来,然后给螺线管通电,看到的现象是（）A. 通电螺线管转动后停在任意位置B. 通电螺线管仍保持在原来的位置C. 通电螺线管不停地转动下去D. 通电螺线管转动后停在南北方向上4.图中,通电螺线管的左端是（）A. S极B. 负极C. 正极D. N极5.如图所示,在通电螺线管周围a、b、c、d四个位置画出的小磁针指向正确的是（）A. a、bB. b、cC. c、dD. a、d6.如图所示,开关S闭合,发现弹簧缩短,小磁针旋转到如图中所示位置静止,则下列说法正确的是（）A.电源右端是负极B. 小磁针上端是S极C. 滑动变阻器向左移动时,弹簧的长度变短D. 通电螺线管的下端为N极7.在通电螺线管的a、b、c、d四点各放一个小磁针(b在螺线管内部),如图所示,四点中小磁针N极指向相同的是（）A.a、bB. a、cC. a、dD. b、c、d8.直线电流周围磁场的磁感线分布和磁场方向的判定方法如图甲所示。

如图乙,一束带电粒子沿着水平方向平行地飞过磁针上方时,磁针的S极向纸内偏转,这束带电粒子可能是（）A. 向右飞行的是正离子束B. 向左飞行的是正离子束C. 向左飞行的是负离子束D. 向右飞行的是不带电的中子束二、填空题9.如图所示,由甲、乙两图可以得出的结论：通电导线的周围存在_________；由乙、丙两图可以得出的结论：____________________________________________________________．10.根据图中小磁针N极的指向,可以判断出电源的左端是______极。

1 新版新人教版九年级物理课时强化训练
第二十章 电与磁
第2节 电生磁
一、选择题
1.如图所示，闭合开关S ，A 、B 、C 、D 四个小磁针静止时指向正确的是（ ）
A ．小磁针A
B ．小磁针B
C ．小磁针C
D ．小磁针D
2.如图所示，闭合开关S 后，小磁针静止时N 极指向正确的是（ ）
3.如图所示，电磁铁左侧的甲为条形磁铁，右侧的乙为软铁棒，A 端是电源的正极．下列判断中正确的是（ ）
A ．甲、乙都被吸引
B ．甲被吸引，乙被排斥
C ．甲、乙都被排斥
D ．甲被排斥，乙被吸引
4.开关S 闭合后，小磁针静止时的指向如图所示，由此可知（ ）
电源 a b c d N S
电源 N
S A B 甲
乙
N
S N N
N A B C D。

第2节电生磁知能演练提升能力提升1.如图所示,通电螺线管周围的小磁针静止时,小磁针指向不正确的是()A.aB.bC.cD.d2.如图所示,闭合开关后,A点磁场方向向左的是()3.如图所示,当闭合开关S后,通电螺线管Q端附近的小磁针N极转向Q端,则()A.通电螺线管的Q端为N极,电源a端为正极B.通电螺线管的Q端为N极,电源a端为负极C.通电螺线管的Q端为S极,电源a端为正极D.通电螺线管的Q端为S极,电源a端为负极4.(2017·山西中考)小明在一块有机玻璃板上安装了一个用导线绕成的螺线管,在板面上均匀撒满铁屑,通电后轻敲玻璃板,铁屑的排列如图所示。

下列说法正确的是()A.图中P、Q两点相比,P点处的磁场较强B.若只改变螺线管中的电流方向,P、Q两点处的磁场会减弱C.若只改变螺线管中的电流方向,P、Q两点处的磁场方向会改变D.若只增大螺线管中的电流,P、Q两点处的磁场方向会改变5.如图所示,将一根导线弯成圆形,在其里面放置一个小磁针,通电后,小磁针的N极将()A.向纸里偏转B.向纸外偏转C.静止不动D.无法判断6.如图所示,两个线圈套在同一玻璃棒上,各自能自由滑动,S闭合时,这两个线圈将会()A.向左右分开B.向中间靠拢C.都静止不动D.先向左右分开,后向中间靠拢7.如图所示,闭合开关使螺线管通电,可以观察到左边弹簧,右边弹簧。

(均选填“伸长”“缩短”或“不变”)8.为了确定标示不清的铅蓄电池的正、负极,某同学将该电池和一螺线管相连,闭合开关S后,小磁针静止时的指向如图所示,由此可以判断a端是通电螺线管的极,c端是铅蓄电池的极。

9.下图为永磁体A和通电螺线管B之间的磁场分布。

请根据图中磁感线的方向标出永磁体A右端的磁极和螺线管B中电源的“+”“-”极。

10.根据已知的信息,绕制下列四幅图中的螺线管。

★11.如图所示,将一根直导线放在静止小磁针的正上方,并与小磁针平行。

接通电路后,观察到小磁针偏转。

答卷时应注意事项１、拿到试卷，要认真仔细的先填好自己的考生信息。

２、拿到试卷不要提笔就写，先大致的浏览一遍，有多少大题，每个大题里有几个小题，有什么题型，哪些容易，哪些难，做到心里有底；３、审题，每个题目都要多读几遍，不仅要读大题，还要读小题，不放过每一个字，遇到暂时弄不懂题意的题目，手指点读，多读几遍题目，就能理解题意了；容易混乱的地方也应该多读几遍，比如从小到大，从左到右这样的题；４、每个题目做完了以后，把自己的手从试卷上完全移开，好好的看看有没有被自己的手臂挡住而遗漏的题；试卷第１页和第２页上下衔接的地方一定要注意，仔细看看有没有遗漏的小题；５、中途遇到真的解决不了的难题，注意安排好时间，先把后面会做的做完，再来重新读题，结合平时课堂上所学的知识，解答难题；一定要镇定，不能因此慌了手脚，影响下面的答题；６、卷面要清洁，字迹要清工整，非常重要；７、做完的试卷要检查，这样可以发现刚才可能留下的错误或是可以检查是否有漏题，检查的时候，用手指点读题目，不要管自己的答案，重新分析题意，所有计算题重新计算，判断题重新判断，填空题重新填空，之后把检查的结果与先前做的结果进行对比分析。

亲爱的小朋友，你们好!经过两个月的学习，你们一定有不小的收获吧，用你的自信和智慧，认真答题，相信你一定会闯关成功。

相信你是最棒的！课时练20.2电生磁一、单选题1．最先发现电流磁效应的科学家是（）A．牛顿B．奥斯特C．欧姆D．焦耳2．如图所示，通电螺线管周围存在磁场，M是某一磁感线上的一点，小磁针静止在磁场中，则M点的磁场方向及小磁针的左端极性分别是（）A．向左N极B．向右N极C．向左S极D．向右S极3．如图所示的螺线管，当闭合开关后，下列判断正确的是（）A．螺线管的左端为S极B．右边小磁针的N极向左偏转C．当滑片P右移时，螺线管的磁性会减弱D．改变电流方向，通电螺线管的外部磁场方向不会改变4．下列关于电与磁的说法，错误．．的是（）A．通过电流越大的线圈磁性一定越强B．任何磁体都有N、S两极C．导体中负电荷的定向移动会产生磁场D．发电机是利用电磁感应的原理工作的5．在螺线管附近放一小磁针，静止时小磁针位置如图所示。
