❖ 有机电致发光就是指有机材料在电流或电场 的激发作用下发光的现象，
❖ 根据所使用有机电致发光材料的不同，可分 为:
小分子材料、 高分子材料、 稀土配合物
❖ 成型加工简单，不受尺寸限制，可直接利用喷墨打印技术形 成；
❖ 全固态构造，可用于航天器、飞机、坦克等移动显示设备。
有机电致发光和有机半导体根本原理
❖ 无机晶体能带理论
❖ 有机材料中，有机分子间通过较弱的vandewaals力 相互作用形成固体，产生松散无定形构造，整个固 体分子不再保持周期性排列的构造，电子不再作离 域共有化运动，而是局域在分子上，不受其他分子 势场的影响，不形成能带。
❖ 另一种激子转移能量的方式称为Dexter能量转移， 是直接将电子或空穴转移到另外的分子上形成新的 激子的同时完成能量转移〔传递〕，它是以载流子 直接交换的方式传递能量，只有处于激发态的分子 和另外一个处于基态的分子离得很近以至于电子云 出现彼此交叠的时候，分子间间距最多只能到几个 埃，发生这种能量转移的速率也正比于给体分子发 光光谱和受体分子的吸收光谱的交叠程度。
彩色滤光片，来到达全彩色效果。
存在问题
❖ 尽管世界上众多国家和地区的研究机构和公司投入 巨资致力于有机平板显示的研究与开发〔R&D)， 但其产业化进程远低于人们预料。其原因，从科学 上讲，还有许多重大关键问题没有解决。
❖ 材料构造与发光性能，载流子传输特性，电子能态 与发光行为之间关系是调控材料发光颜色、载流子 平衡及能级匹配等关键问题的理论和实验依据；
❖ 增加器件内载流子密度，能增加形成激子的 概率，提高器件的亮度；
❖ 调整电子、空穴传输的平衡，防止或减少因 器件中一种载流子数量过剩导致载流子通过 器件内部传输到与注入电极相对的另一个电 极而形成的漏电流，从而提高器件的效率。

电致发光ppt课件

电致发光ppt课件

• PN结加反向电压时 ，空间电荷区变宽 ， 区中电场增 强。反向电压增大到一定程度时，反向电流将突然增 大。如果外电路不能限制电流，则电流会大到将PN结 烧毁。反向电流突然增大时的电压称击穿电压。基本 的击穿机构有两种，即隧道击穿和雪崩击穿。
• PN结加反向电压时，空间电荷区中的正负电荷构成一
个电容性的器件。它的电容量随外加电压改变。
• 制造PN结的方法有合金法、扩散法、离子注入法和 外延生长法等。制造异质结通常采用外延生长法。
• 在 P 型半导体中有许多带正电荷的空穴和带负电荷的 电离杂质。在电场的作用下，空穴是可以移动的，而 电离杂质（离子）是固定不动的 。N 型半导体中有许 多可动的负电子和固定的正离子。
• 当P型和N型半导体接触时，在界面附近空穴从P型半 导体向N型半导体扩散，电子从N型半导体向P型半导 体扩散。空穴和电子相遇而复合，载流子消失。因此 在界面附近的结区中有一段距离缺少载流子，却有分 布在空间的带电的固定离子，称为空间电荷区 。P 型 半导体一边的空间电荷是负离子 ，N 型半导体一边的 空间电荷是正离子。正负离子在界面附近产生电场， 这电场阻止载流子进一步扩散 ，达到平衡。
• 在PN结上外加一电压 ，如果P型一边接正极 ，N型一 边接负极，电流便从P型一边流向N型一边，空穴和电 子都向界面运动，使空间电荷区变窄，甚至消失，电 流可以顺利通过。如果N型一边接外加电压的正极，P 型一边接负极，则空穴和电子都向远离界面的方向运 动，使空间电荷区变宽，电流不能流过。这就是PN结 的单向导电性。

• 使半导体的光电效应与PN结相结合还可 以制作多种光电器件：
– 利用前向偏置异质结的载流子注入与复合可 以制造半导体激光二极管与半导体发光二极 管； – 利用光辐射对PN结反向电流的调制作用可 以制成光电探测器； – 用光生伏特效应可制成太阳电池。

有机电致发光材料PPT课件

有机电致发光材料PPT课件

e
复合
eh
光发射
h
金属阴极 有机层
DC 电源
透明阳极 衬底
器件主要性能指标
载流子迁移率 ：载流子迁移率是指载流子（空穴或电子）在单位电场作用下 在给电定材料中的平均漂移速度，是载流子在电场作用下运动速度的量度， 载流子的漂移速度与迁移率成正比关系。
量子效率：有机电致发光器件的量子效率可用外量子效率和内量子效率来评 价。
有机电致发光材料
基本概念
? 电致发光(EL)是指发光材料在电场作用下，受到电流电压的激发 而发光的现象，是一种直接将电能转化为光能的过程。
? 有机电致发光是指由有机光电功能材料制备成的薄膜器件在电场 的激发作用下发光的现象。
? 根据制备功能薄膜所采用的发光材料的不同，可分为：
? 有机电致发光二极管（OLED） ? 聚合物电致发光二极管（PLED）
电子注入材料 可以作为电子注入层材料的有金属盐、金属氧化物或其掺杂的电子传输材料。 其作用是提高电子从阴极注入电子传输层和发光层的效率。研究较多的电子注 入材料是碱金属氟化物系列。
空穴注入材料 空穴注入层材料一般选择有机或无机半导体材料。其作用是降低界面势垒，提 高空穴注入效率，延长器件的寿命。常见的空穴注入材料有金属酞菁化合物， 三苯胺和C 等。ቤተ መጻሕፍቲ ባይዱ
发光效率：>10lm/W； 稳定性：亮度为100cd/m2时，工作寿命大于1万小时； 发光寿命：绿光器件达8万小时，黄光器件达3万小时，蓝光器件达8千小时； 最大尺寸：已经超过40英寸。
OLED的特点
1. 全固态器件,自发光型,无真空腔,无液态成分,不怕震动,使用方 便；
2. 响应速度快(微秒量级)，视角宽(大于160度)，工作温度范围宽 (-40℃～80℃)；

OLED-讲义PPT课件

OLED-讲义PPT课件
Yellow: >30,000hrs (initial brightness ~100cd/m2, Sanyo Electric)
Blue: >8,000hrs (initial brightness ~100cd/m2, Idemutsu Kosan)
Red： >14,000hrs (initial brightness ~200cd/m2, Toray)
有机发光显示技术
•1基本概念 •2有机发光显示技术发展过程 •3有机发光材料 •4有机发光显示器件工艺技术 •5有机发光显示器件驱动技术 •6新型有机发光显示若干关键技术
彩色化，高分辨（隔离柱），寿命，器件效率（功耗） ITO薄膜技术，发光材料纯化技术，OLEDoS（微显示）， AMOLED（有源），FOLED（软屏），WOLED（白光）。
1 有机发光显示基本概念
显示技术背景
发光型
显示器
受光型
CRT(阴极射线管) PDP(等离子显示器) FED(场发射显示器) LED(发光二极管) OLED(有机发光显示器) VFD(真空荧光显示器)
LCD(液晶显示器) ECD(电致变色显示器)
平板显示器
1 有机发光显示基本概念
学科发展背景
有机电子学(Organic Electronics)：研究有机材料的电子过 程与有机材料光电子特性的科学。
尺寸：显示屏对角15.1英吋 驱动：低温多晶硅TFT有源驱动 点阵：1024×768（XGA ）
2.3 OLED 发展现状
2003年1月9 日,索尼展示了24 英寸有机发光显
示器 。
2.3 OLED 发展现状
中国大陆OLED发展状况
Visionox Technology

功能高分子化学课件电致发光材料及器件

功能高分子化学课件电致发光材料及器件

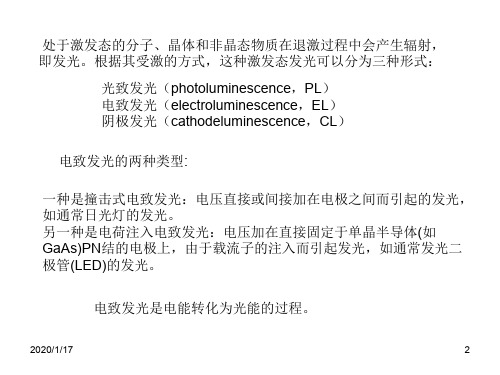

在无机电致发光化合物中，目前主要的方向是发展掺杂稀土元素的 多色显示材料。这种材料广泛应用于视频器件、音响设备和测控仪 器中，并已取得了令人瞩目的成就。
无机EL的优点是稳定性高；缺点是短波发光有待开发，作为显像管体积太大， 大面积平板显示器制作工艺上有困难，发光颜色不易改变，很难提供全色显 示等。
2020/1/17
载流于是由某种机理(如交流 电场下的碰撞电离)而产生的电子。 当电子到达绝缘体／半导体的界 面时就被捕获。
这种薄膜式ACEL器件具有非 常好的亮度、稳定性、视角和效 率，因此发展很快。
2020/1/17
典型的三层式的ACEL器件截面图8
发光亮度B和施加的电压V之间的关系为：
其中B0、C为由发光条件、元件结构和磷光材料决定的常数。
2020/1/17
16
3、稀土离子的激发机理
稀土的发光有直接激发和间接激发两种机理。
直接激发机理：
由于热载流子(一般是动能约2一10eV的电子)和掺杂的稀土离子直接相互 作用而使稀土离子的4f(5d)电子激发到激发态。 一般认为，在电致发光中主要是热载流子在绝缘体和金属界面处与掺杂稀 土离子发生电子碰撞而发生激发。这种碰撞激发可以看做热载流子与稀土 离子的非弹性碰撞。
在交流无机电致发光薄膜中，所用介电材料的ε=10~180：
例：SiO2(ε＝3.5)、Si3N4(εc＝8.5)、Y2O3(ε＝11)、Sm2O3(ε＝16)、 Ta2O3(ε＝22)、BaTiO3(ε＝55)和PbTiO3(ε＝100)。
一般而言，发光阈值电压Vth随ε的增加而降低，但这并不意味着ε越大对 电致发光越好，因为还必须保证发光层的电场强度足够大。另外，还要 考虑到它和发光材料及电极材料的相容性。

专题三有机发光二极管OLED显示技术分解课件

专题三有机发光二极管OLED显示技术分解课件
根据驱动方式的不同，OLED器件可以分为无源驱动型（PM-OLED） 和有源驱动型（AM-OLED）两种。
无源驱动型不采用薄膜晶体管（TFT）基板，一般适用于中小尺 寸显示；有源驱动型则采用TFT基板，适用于中大尺寸显示，特 别是大尺寸全彩色动态图像的显示。
目前，无源驱动型OLED技术已经比较成熟，商业化的产品都是无源驱 动型；有源驱动型OLED技术发展很快，已经有产品推出了。
3.1.1 OLED的结构及发光原理
OLED本质上属于电致发光（EL）显示器件。通过加在两电极的
电压产生电场，被电场激发的电子碰击发光中心，而引致电子能级
的跃迁、变化、复合导致发光的一种物理现象。这种现像称为电致 发光或场至发光（EL）。
电致发光（EL）按激发光过程的不同分为二大类：
（1）注入式电致发光：直接由装在晶体上的电极注入少数载流子 （电子和空穴），当电子与空穴在晶体内再复合时，以光的形式释 放出多余的能量。 LED和OLED都属于注入式电致发光。
业标准，并荣获国家技术发明一等奖等多项荣誉。
目前OLED技术发展的重要趋势：
（1）开发新型OLED有机材料； （2）改善生产工艺，提高成品率，以保证产品推向市场后的 竞争力；
（3）研制彩色显示屏及相关驱动电路； （4）为了实现大屏幕，研发低温多晶硅TFT方式驱动的OLED显示器。
第14页，共46页。
还很难判断孰优孰劣。
2．2002年～2005年，OLED的成长阶段。在这段时期人们开始逐 渐接触到更多带有OLED的产品，例如车载显示器、PDA、手机、DVD、 数码相机、头戴用微显示器和家电产品等。仍以无源驱动、单色 或多色显示、10寸以下的小面板为主，但有源驱动的全彩色10寸以上的
面板也开始投入使用。

功能高分子化学课件电致发光材料及器件


信息存储与传
光电子存储
电致发光器件可以用于制造光电子存储器，利用光的读写方式实 现高速、大容量的信息存储。
光通信
在光通信领域，电致发光器件可以用于制造光发射器和接收器， 实现高速、远距离的信息传输。
光互连
在光互连技术中，电致发光器件可以用于实现高速、低能耗的光 信号互连。
05 电致发光材料及器件的挑 战与前景
电子纸
电致发光器件还可以用于制造电子纸，具有类纸的显示效果，可重复使用，环保节能。
照明应用
室内照明
利用电致发光器件的发 光特性，可以制造出高 效、环保、舒适的室内 照明设备，如LED灯具。
室外照明
电致发光器件也可以用 于制造大型户外照明设 备，如大型广告牌、道 路照明等。
装饰照明
由于电致发光器件具有 色彩丰富、可调光的特 性，可以用于装饰照明， 如节日灯饰、艺术装置 等。
效率较低
由于缺乏多层结构对电流的限制和光的多次反射， 发光效率相对较低。
颜色单一
通常只能发出单一颜色的光。
双层器件结构
增加反射层
01
增加了一个反射层，能够将出射的光反射回器件中，提高了光
的利用率。
效率较高
02
通过多层结构对电流的限制，发光效率有所提高。
可调谐颜色
03
通过改变发光层和反射层的厚度和材料，可以调谐发出的光的
重大突破
1990年代，以有机材料为基础的电致发光器件（OLED）的发明， 为电致发光材料的发展带来了重大突破。
当前发展
随着新材料和技术的不断涌现，电致发光材料在亮度、色域、寿命 等方面不断取得突破，广泛应用于各种显示和照明产品。
02 电致发光材料的种类
有机电致发光材料

电致发光及场致发光器件OLED

其他设备仪器仪表、手机、手表、电子钟、 LCD模块、笔记本电脑显示器等方面获得 应用。也作为交通安全标志，公司标志， 出口通道等发光指示牌上的发光显示器件。
5.3、OLED
图5.3 柯达L633数码相机显示屏
❖ 有机发光显示器（OLED）又称有机EL，是以有 机薄膜作为发光体的自发光显示器件。
❖ 它是固体自发光器件，可适应恶劣工作环境；它 响应时间短、发光效率高、视角宽、对比度高； 它可在5V~10V的低电压下工作，功耗低，工艺简 单；制造成本低、有机发光材料众多、覆盖发光 光谱从红外到紫外，适合全彩色显示；价廉、易 于大规模生产；OLED的生产更近似于精细化工 产品，可在塑料、树脂等不同的材质上生产，产 品的机械性能好，不仅可以制造出笔记本电脑、 台式机适用的显示器，还有可能创造出墙壁大小 的屏幕、可以弯曲折叠的屏幕。人们预言，随着 规模量产的到来，OLED可以比LCD成本低20%。
▪ 低能电致发光是指某些高电导荧光粉在低能电 子注入时的激励发光现象。
5.1、高场交流电致发光显示
图5.1 ACEL结构图
❖ 交流电致发光显示是目前高场电致发光显示的主 流。ACEL结构如图5.1所示。
❖ 它是将电致发光粉ZnS:CuCl或（ZnCd）S:CuBr 混合在环氧树脂和氰乙基醣的混合物的有机介质 中，两端夹有电极，其中一个为透明电极。另一 个是真空蒸镀铝或银电极，构成一个EL。
图5.2 ACTFEL结构示意图 1金属电极；2绝缘层；3发光层；4绝缘层；5透明电极；玻璃衬底
❖ACTFEL优点是寿命长（大于2万小时）， 亮度高，工作温度宽（-55℃~+125℃）， 缺点是只有掺Mn的发光效率高，且为橙黄 色，对全色显示要求三基色研制高效的发 光材料是当今研究的课题。EL器件目前已 被应用在背光源照明上，在汽车、飞机及

《电致发光》PPT课件

致发光显示器面板，并开始量产， 同年9月，使用了先锋公司多色有机电致发光显示器件的摩托罗拉手机大批量
上市。 近年来，OEL的突破性进展，并引起产业界的高度重视，在世界范围内，已有
90多家公司在开发OEL，而且每个月都有新公司加入。 国内公司有：京东方科技集团股份有限公司、维信诺公司（南风化工集团股
份有限公司是清华大学企业集团、清华创业投资公司、咸阳彩虹集团等在北 京注册成立维信诺科技有限公司）、清华大学与彩虹集团合作已在建立1条小 试实验线、廊坊市锡丰化工有限公司、上海大学、吉林大学与有关公司合作 开发的谈判也在积极进行之中等。 这一切都表明，OLED技术正在逐步实用化，显示技术又将面临新的革命。
（4）电子在穿过发光层后，被另一侧的界面俘获。
薄膜电致发光器件一般采用交流驱动，在交流驱动情况下，
当外加电压反转时，上述4个过程重复进行，实现连续发光。
基板
透明
第 一
电极 绝
缘
层
分散型 交流电 致发光
分散型 直流电 致发光
玻璃 或柔 性塑 料板 玻璃 基板
ITO膜 ITO膜
发光层
第 二
绝
缘
层
ZnS:Cu,Cl （ 蓝 — 绿） ZnS:Cu.Al(绿) ZnS:Cu,Cl,Mn （黄 色）
膜
致发光
薄 膜 型 玻 璃 ITO膜
直流电 致发光
基板
ZnS:Mn 薄 膜
有机 电致 发光
玻璃 或柔 性塑 料板
ITO膜
空 穴 输 运 层
有机薄膜
电 子
（Alq3）
输 运
层
Al 商品化 精 细
阶段
矩阵
显示
Al 研 究 阶段
Mg Ag

有机电致发光器件(OLED)课件


OLED技术的创新与突破
提高效率和稳定性
通过材料和工艺的改进，提高OLED的发光效率和 稳定性，延长使用寿命。
柔性显示技术
进一步研究柔性OLED显示技术，实现更轻薄、可 弯曲的显示产品。
多功能集成
探索将触摸功能、传感器等集成到OLED显示面板 中，实现更多功能。
OLED产业的发展趋势与展望
市场规模持续增长
随着OLED在更多领域的应用，市场规模将持续增长，带动产业的 发展。
技术竞争加剧
随着技术的不断进步，OLED产业将面临激烈的技术竞争，促使企 业加大研发投入。
产业布局优化
随着全球产业格局的变化，OLED产业将进一步优化布局，形成更 加合理的产业链结构。
感谢观看
有机电致发光器件（ OLED课件
• OLED基础知识 • OLED器件结构与性能 • OLED制造工艺与设备 • OLED市场与技术发展趋势 • OLED的未来展望
01
OLED基础知识
OLED的定义与特点
总结词
OLED是一种有机电致发光器件，具有自发光的特性，能够实现高对比度、广 视角、快速响应等优点。
OLED在未来的应用前景
显示器技术
随着显示技术的不断进步，OLED 有望成为下一代主流显示技术， 广泛应用于电视、电脑、手机、 平板等电子产品。
照明领域
OLED具有自发光的特性，可以做 成柔性的照明产品，为室内外照明 提供新的解决方案。
可穿戴设备
随着可穿戴设备的普及，OLED的轻 薄、柔性特点使其在智能手表、健 康监测器等设备上具有广阔的应用 前景。
OLED技术的挑战与机遇
挑战
OLED技术的成本较高，良品率较低，且寿命相对较短，这些 问题制约了OLED技术的进一步普及和应用。
