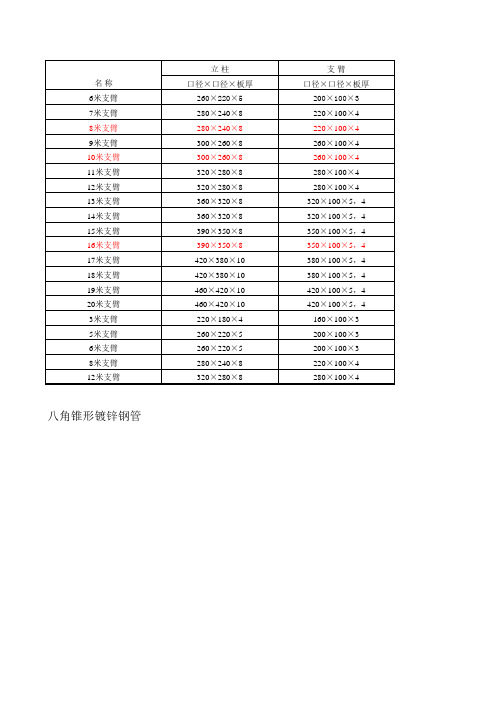

八角锥形镀锌杆尺寸对照表
支臂 口径×口径×板厚 200×100×3 220×100×4 220×100×4 260×100×4 260×100×4 280×100×4 280×100×4 320×100×5，4 320×100×5，4 350×100×5，4 350×100×5，4 380×100×5，4 380×100×5，4 420×100×5，4 420×100×5，4 160×100×3 200×100×3 200×100×3 220×100×4 280×100×4
立柱 名称 6米支臂 7米支臂 8米支臂 9米支臂 10米支臂 11米支臂 12米支臂 13米支臂 14米支臂 15米支臂 16米支臂 17米支臂 18米支臂 19米支臂 20米支臂 3米支臂 5米支臂 6米支臂 8米支臂 12米支臂 口径×口径×板厚 260×220×5 280×240×8 280×240×8 300×260×8 300×260×8 320×280×8 320×280×8 360×320×8 360×320×8 390×350×8 390×350×8 420×380×10 420×380×10 460×420×10 460×420×10 220×180×4 260×220×5 260×220×5 280×240×8 320×280×8
地脚 数量、直径×全长 6-M24×1100 6-M24×1100 6-M24×1100 8-M30×1300 8-M30×1300 8-M30×1300 8-M30×1300 8-M32×1400 8-M32×1400 8-M32×1400 8-M32×1400 8-M36×1500 8-M36×1500 8-M42×1600 8-M42×1600 6-M22×900 6-M24×1100 6-M24×1100 6-M24×1100 8-M30×1300 备注 立柱高6.5米 立柱高6.5米 立柱高6.5米 立柱高6.5米 立柱高6.5米 立柱高6.5米 立柱高6.5米 立柱高6.5米 立柱高6.5米 立柱高6.5米 立柱高6.5米 立柱高6.5米 立柱高6.5米 立柱高6.5米 立柱高6.5米 立柱高8米 立柱高8米 立柱高8米 立柱高8米 立柱高8米
八角锥形镀锌杆尺寸对照表
地脚 数量、直径×全长
6-M24×1100 6-M24×1100 6-M24×1100 8-M30×1300 8-M30×1300 8-M30×1300 8-M30×1300 8-M32×1400 8-M32×1400 8-M32×1400 8-M32×1400 8-M36×1500 8-M36×1500 8-M42×1600 8-M42×1600 6-M22×900 6-M24×1100 6-M24×1100 6-M24×1100 8-M30×1300
名称 6米支臂 7米支臂 8米支臂 9米支臂 10米支臂 11米支臂 12米支臂 13米支臂 14米支臂 15米支臂 16米支臂 17米支臂 18米支臂 19米支臂 20米支臂 3米支臂 5米支臂 6米支臂 8米支臂 12米支臂
八角锥形镀锌钢管
立柱 口径×口径×板厚
260×220×5 280×240×8 280×240×8 300×260×8 300×260×8 320×280×8 320×280×8 360×320×8 360×320×8 390×350×8 390×350×8 420×380×10 420×380×10 460×420×10 460×420×10 2280×240×8 320×280×8
底法兰 直径×板厚 φ470×20 φ470×25 φ470×25 φ540×25 φ540×25 φ540×25 φ540×25 φ610×30 φ610×30 φ610×30 φ610×30 φ660×30 φ660×30 φ700×35 φ700×35 φ410×20 φ470×20 φ470×20 φ470×25 φ540×25
备注 立柱高6.5米 立柱高6.5米 立柱高6.5米 立柱高6.5米 立柱高6.5米 立柱高6.5米 立柱高6.5米 立柱高6.5米 立柱高6.5米 立柱高6.5米 立柱高6.5米 立柱高6.5米 立柱高6.5米 立柱高6.5米 立柱高6.5米 立柱高8米 立柱高8米 立柱高8米 立柱高8米 立柱高8米

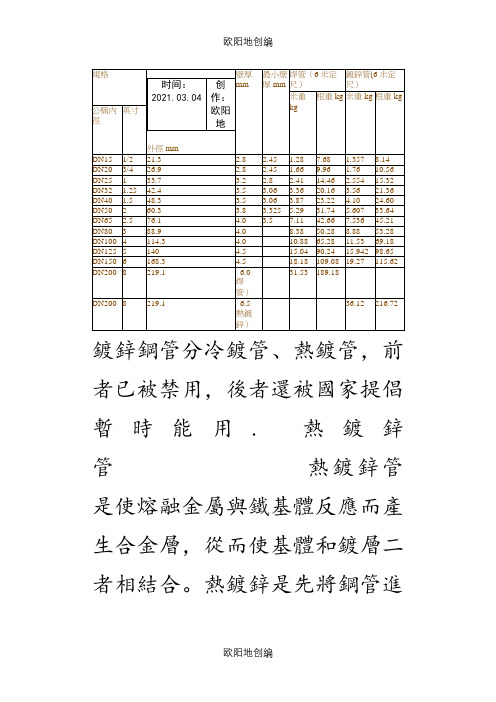

镀锌钢管尺寸对照表之欧阳地创编
鍍鋅鋼管分冷鍍管、熱鍍管，前者已被禁用，後者還被國家提倡暫時能用. 熱鍍鋅管熱鍍鋅管是使熔融金屬與鐵基體反應而產生合金層，從而使基體和鍍層二者相結合。
熱鍍鋅是先將鋼管進
行酸洗，為了去除鋼管表面的氧化鐵，酸洗後，通過氯化銨或氯化鋅水溶液或氯化銨和氯化鋅混合水溶液槽中進行清洗，然後送入熱浸鍍槽中。
熱鍍鋅具有鍍層均勻，附著力強，使用壽命長等優點。
冷鍍鋅管冷鍍鋅就是電鍍鋅，鍍鋅量很少，只有10－50g/m2，其本身的耐腐蝕性比熱鍍鋅管相差很多。
正規的鍍鋅管生產廠家，為了保證品質，大多不採用電鍍鋅（冷鍍）。
只有那些規模小、設備陳
舊的小企業採用電鍍鋅，當然他們的價格也相對便宜一些。
目前建設部已正式下文，淘汰技術落後的冷鍍鋅管，今後不准用冷鍍鋅管作水、煤氣管。
熱鍍鋅鋼管：鋼管基體與熔融的鍍液發生複雜的物理、化學反應，形成耐腐蝕的結構緊密的鋅一鐵合金層。
合金層與純鋅層、鋼管基體融為一體。
故其耐腐蝕能力強。
冷鍍鋅鋼管：鋅層是電鍍層，鋅層與鋼管基體獨立分層。
鋅層較薄，鋅
層簡單附著在鋼管基體上，容易脫落。
故其耐腐蝕性能差。
在新建住宅中，禁止使用冷鍍鋅鋼管作為給水管。
镀锌钢管规格数据表
镀锌钢管规格数据表GB/T3091-2001低压流体镀锌钢管（一）、镀锌钢管规格必须符合下表规定（二）、外形及重量1、通常长度：镀锌钢管的长度为6m，每批允许体重量不大于总重量5%，长度不小于2m的短尺钢管。
2、定尺长度：镀锌钢管的主尺长度应在通常长度范围内其长度允许偏差为+20mm。
3、倍尺长度：镀锌钢管的倍尺长度应在通常长度范围内其余长允许偏差为+20mm。
每个倍尺应留5mm-10mm的切口余量。
4、弯曲度：镀锌钢管应具有使用性的直度。
5、端头形状：镀锌钢管的两端应在镀锌前与钢管轴线切成直角，切口内外毛刺高度均不得大于0.5mm。
6、交货重量：镀锌钢管以实际重量交货。
7、标记：镀锌钢管应注明国标标准编号和尺寸及厂家名称。
二、镀锌钢管质量技术要求：1、牌号和化学成份：镀锌钢管用钢的牌号和化学成分应符合GB-3092《低压流体输送用焊接钢管》所规定的黑管用钢的牌号和化学成份。
2、制造方法：黑管的制造方法（炉焊或电焊）由制造厂选择，镀锌采用热浸镀锌法。
3、交货状态：镀锌钢管以不带螺纹交货。
4、螺纹及管接头（1）带螺纹交货的镀锌钢管，螺纹应在镀锌后车制。
螺纹应符合YB822的规定。
（2）钢制管接头应符合YB238的规定，可铸铁管接头应符合YB230的规定。
5、力学性能：钢管镀锌前的力学性能应符合GB3092的规定。
6、镀锌层的均匀性：镀锌钢管应做镀锌层均匀性的试验，钢管试样在硫酸铜溶液中连续浸渍5次不得变红。
7、冷弯曲试验：公称口径不大于50mm的镀锌钢管应做冷弯曲试验。
弯曲角度为90。
，弯曲半径为外径的8倍。
试验时不带填充物，试样焊缝处应置于弯曲方向的外侧或上部。
试验后，试样上不应有裂缝及锌层剥落现象。
8、水压试验：水压试验应在黑管进行，也可用涡流探伤代替水压试验。
试验压力及涡流探伤对比试样尺寸应符合国标GB3092的规定。
9、表面质量：镀锌钢管的内外表面应有完整层，不得有未镀上锌的黑斑和气泡存在。
镀锌管标准尺寸表.
查看文章镀锌管尺寸规格表2010-10-29 10:00镀锌管基本知识一般来说，管子的直径可分为外径、内径、公称直径。
管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63，其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是管子（或者管件）的规格名称。
管子的公称直径和其内径、外径都不相等，例如：公称直径为100MM的无缝钢管邮102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108*5 -5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。
?.?管子系列标准?压力管道设计及施工，首先考虑压力管道及其元件标准系列的选用。
世界各国应用的标准体系虽然多，大体可分成两大类。
压力管道标准见表3。
法兰标准见表4。
?表3压力管道标准分?类大外径系列小外径系列规格DN-公称直径Ф－外径DN15-ф22mm，DN20-ф27mmDN25-ф34mm，DN32-ф42mmDN40-ф48mm，DN50-ф60mmDN65-ф76(73)mm，DN80-ф89mmDN100-ф114mm，DN125-ф140mmDN150-ф168mm，DN200-ф219mmDN250-ф273mm，DN300-ф324mmDN350-ф360mm，DN400-ф406mmDN450-ф457mm，DN500-ф508mmDN600-ф610mm，DN15-ф18mm，DN20-ф25mmDN25-ф32mm，DN32-ф38mmDN40-ф45mm，DN50-ф57mmDN65-ф73mm，DN80-ф89mmDN100-ф108mm，DN125-ф133mmDN150-ф159mm，DN200-ф219mmDN250-ф273mm，DN300-ф325mmDN350-ф377mm，DN400-ф426mmDN450-ф480mm，DN500-ф530mmDN600-ф630mm管件的1/2?3/4?1，1216?2025代表什么1/2?、3/4、1是管材标准中的公称直径，分别俗称：半寸或4分、6分、1寸管或管件的名称，例如4分管、4分弯头等，多用于水管。
国标热镀锌钢管规格、尺寸理论重量表
国标热镀锌钢管规格、尺寸、理论重量表将1/8英寸叫一分：这其实也源于英分解释1市分约等于3.33毫米Inch：英寸，长度单位，1inch=25.4mm一分=3.33 *1=3.33（一分管约为3.18)四分=3.33*4=13.33 (四分管约为15)六分=3.33*6=20 （六分管约为20）八分=3.33*8=26.6 (一寸管约为25.4）常用镀锌钢管规格表常见pvc塑料管规格表：PVC穿线管?16???20???25???30???40???50???75???90???110???PVC排水管?40???50???75???90??110???160??200??250??315???400???500PVC给水管?20???25???32???40???50???63???75???90???110???160???200PVC管（UPVC管）?硬聚氯乙烯管，是由聚氯乙烯树脂与稳定剂、润滑剂等配合后用热压法挤压成型，是最早得到开发应用的塑料管材。
UPVC管抗腐蚀能力强、易于粘接、??PVC管PVC管的连接方式主要有密封胶圈、粘接和法兰连接3种。
管径大于等于100毫米的管道一般采用胶圈接口；管径小于100毫米的管道则一般采用粘接接头，也有的采用活接头。
管道在跨越下水道或其他管道时，一般都使用金属管，这时塑料管与金属管采用法兰连接。
阀门前后与管道的连接也都是采用法兰连接。
1．当小口径管道采用溶剂粘接时，须将插口处倒小圆角，以形成坡口，并保证断口平整且垂直轴线，这样才能粘接牢固，避免漏水。
2．一般管径大于等于100毫米的PVC管都采用胶圈接口。
安装前必须安排人员将管子插口部位倒角，还要检查胶圈质量是否合格。
安装时必须将承口、胶圈等擦干净。
3．传统管道安装的管沟开挖只要求能把管道放入管沟和能进行封口即可，在没有松动原有土层时，可不用加压夯实垫层。
4．一般PVC管支管开叉可用三通或立式止水栓开叉。
镀锌管尺寸重量对应表
镀锌管尺寸重量对应表分享】镀锌管尺寸重量对应表镀锌管尺寸重量对应表提示：规格外径mm 壁厚mm 最小壁厚mm 焊管（6米定尺）镀锌管(6米定尺）米重kg 根重kg 米重kg 根重kg 公称内径英寸DN15 1/2 21.3 2.8 ..镀锌钢管用途说明为提高钢管的耐腐蚀性能，对一般钢管（黑管）进行镀锌。
镀锌钢管分热镀锌和电钢锌两种，热镀锌镀锌层厚，电镀锌成本低。
吹氧焊管：用作炼钢吹氧用管，一般用小口径的焊接钢管，规格由3/8寸-2寸八种。
用08、10、15、20或Q195-Q235钢带制成。
为防蚀，有的进行渗铝处理。
电线套管：也是普通碳素钢电焊钢管，用在混凝土及各种结构配电工程，常用的公称直径从13-76MM。
电线套套管壁较薄，大多进行涂层或镀锌后使用，要求进行冷弯试验。
钢管知识术语大全一.通用术语①交货状态是指交货产品的最终塑性变形或最终热处理的状态。
般不经过热处理交货的称热轧或冷拔（轧）状态或制造状态；经过热处理交货的称热处理状态，或根据热处理的类别称正火（常化）、调质、固溶、退火状态。
订货时，交货状态需在合同中注明。
②按实际重量交货或按理论重量交货实际重量--交货时，其产品重量是按称重（过磅）重量交货；理论重量--交货时，其产品重量是按钢材公称尺寸计算得出的重量。
其计算公式如下（要求按理论重量交货者，需在合同中注明）：钢管每米的理论重量（钢的密度为7.85kg/dm3）计算公式：W=0.02466（D-S）S式中：W--钢管每米理论重量，kg/m；D--钢管的公称外径，mm；S--钢管的公称壁厚，mm。
③保证条件按现行标准的规定项目进行检验并保证符合标准的规定，称做保证条件。
保证条件又分为：A、基本保证条件（又称必保条件）。
无论客户是否在合同中注明。
均需按标准规定进行该项检验，并保证检验结果符合标准规定。
如化学成分、力学性能、尺寸偏差、表面质量以及探伤、水压实验或压扁或扩口等工艺性能实验，均属必保条件。
