2020-2021学年物理北师大版九年级全一册 第十二章《欧姆定律》单元测试卷

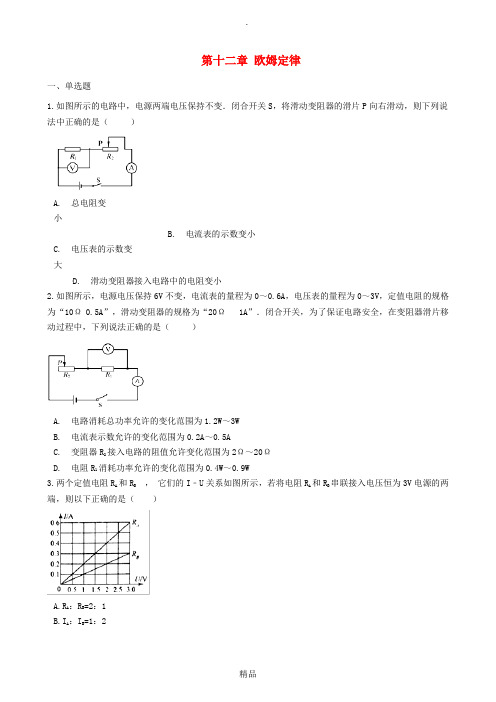

第十二章欧姆定律一、单选题1.如图所示的电路中，电源两端电压保持不变．闭合开关S，将滑动变阻器的滑片P向右滑动，则下列说法中正确的是（）A. 总电阻变小B. 电流表的示数变小C. 电压表的示数变大D. 滑动变阻器接入电路中的电阻变小2.如图所示，电源电压保持6V不变，电流表的量程为0～0.6A，电压表的量程为0～3V，定值电阻的规格为“10Ω0.5A”，滑动变阻器的规格为“20Ω1A”．闭合开关，为了保证电路安全，在变阻器滑片移动过程中，下列说法正确的是（）A. 电路消耗总功率允许的变化范围为1.2W～3WB. 电流表示数允许的变化范围为0.2A～0.5AC. 变阻器R2接入电路的阻值允许变化范围为2Ω～20ΩD. 电阻R1消耗功率允许的变化范围为0.4W～0.9W3.两个定值电阻R A和R B，它们的I﹣U关系如图所示，若将电阻R A和R B串联接入电压恒为3V电源的两端，则以下正确的是（）A.R A：R B=2：1B.I A：I B=1：2C.U A：U B=1：2D.P A：P B=2：14.灯泡L1和L2上分别标有“6V6W”和“6V9W”字样，把他们先后接在如图所示电路的a、b两端（电源电压不变），L1消耗的功率刚好为6W，L2消耗的功率为（）A. 一定等于9WB. 一定小于9W C. 一定大于9W D. 条件不足，无法确定5.如图所示的电路中，电源两端的电压保持不变．闭合开关S，将滑动变阻器的滑片P向右移动，下列说法正确的是（）A. 灯L变亮，电压表V1的示数不变B. 灯L变亮，电压表V2的示数变小C. 电流表A的示数变小，电压表V1的示数变大D. 电流表A的示数变小，电压表V2的示数变大6.ab和cd是由同种材料制成的长度相同、横截面积不同的两端导体（S ab＜S cd），将它们并联后连入电路中，这两端导体两端的电压及通过它们的电流的大小关系是（）A. U ab＞U cd， I ab＜I cd B. U a =U cd， I ab＞I cdbC. U ab＜U cd， I ab＜I cd D. U a=U cd， I ab＜I cdb7.如图8-82所示研究，电流跟电压、电阻的关系，分“保持电阻不变”和“保持电压不变”两步进行，在“保持电阻不变”这一步实验要求( )A. 保持R′滑片位置不变B . 保持R两端电压不变C. 保持R不变，调节R′的滑片到不同位置D. 保持电路中电流不变8.甲、乙两导体通过相同的电流，甲所需的电压比乙所需的电压大，则它们的阻值大小关系是：( )A.R甲>R乙；B.R甲=R乙；C.R甲<R乙；D.无法比较9.某同学在做“调节灯泡亮度”的电学实验时，电路如图所示，电源电压恒为4.5V，电压表量程“0～3V”，滑动变阻器规格“20ΩlA”，灯泡L标有“2.5V 1.25W”字样(忽略灯丝电阻变化)，在不损坏电路元件的情况下，下列判断不正确的是（）A. 电路中电流变化的范围是0.3A～0.5AB. 滑动变阻器阻值变化的范围是4Ω～10ΩC. 灯泡的最小功率是0.162W D. 该电路的最大功率是2.25W10.只有“6V3W”和“6V6W”的两个小灯泡组成串联电路，此电路两端允许加的最大电压为（）A. 3VB. 6 VC. 9VD. 12V11.某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的一个图象．下列结论与图象相符的是（）A. 电阻一定时，电流随着电压的增大而增大B. 电阻一定时，电压随着电流的增大而增大C. 电压一定时，电流随着电阻的增大而减小D. 电压一定时，电阻随着电流的增大而减小12.（xx•齐齐哈尔）如图所示电路，电源电压不变，开关S处于闭合状态，当开关S1由断开到闭合时，以下说法正确的是（）A. 电压表示数不变B. 电流表示数变小C. 电压表与电流表的示数比值不变D. 在相同时间内，电路消耗的电能变小13.如图所示，电源电压恒为8V，电压表量程为0～3V，滑动变阻器的规格为“20 Ω1A”,灯泡标有“6V 3W”字样。

第十二章 欧姆定律一、选择题1．根据欧姆定律，以下说法中正确的是（ ） A ．导体两端的电压越大，这段导体的电阻就越大 B ．通过导体的电流越大，这段导体的电阻就越小C ．由I =UR 可得R =UI ，可知导体电阻与电压成正比，与电流成反比 D ．导体两端的电压越大，通过这段导体的电流就越大2． 如图所示电路中，电源两端电压保持不变，R 1为定值电阻，R 2为滑动变阻器。

闭合开关S ，向右移动滑动变阻器的滑片P 时，下列判断正确的是（ ）A ．电流表的示数变小B ．滑动变阻器R 2的阻值变大C ．电压表的示数不变D ．电压表示数跟电流表示数的比值不变3．在“探究电流与电压的关系”实验中，分别用电阻R 1、R 2进行实验，并根据各自的实验数据绘制出如图所示的I-U 关系图象，由图可知（ ）A ．R 1>R 2B ．R 1<R 2C ．通过导体的电流与导体两端的电压成反比D ．将它们串联接到同一电路中，通过R 1的电流较大4．如图甲所示的电路，电源电压保持不变，R 1、R 2为定值电阻，闭合开关后两电流表的偏转角度相同，如图乙所示，则下列说法正确的是（ ）A．通过R1的电流为1.5A B．通过R2的电流为1.2AC．R1与R2的电阻之比为5：1 D．R1与R2的电阻之比为1：45．如图所示，是一种自动测定油箱内油面高度的装置，R是转动式变阻器，下列说法正确的是（）A．油位越高，R两端的电压越大B．R、R在电路中是并联的C．油位越高，流过R的电流越大D．油量表是由电流表改装而成的6．如图所示，电源电压为3V且保持不变。

闭合开关S，电流表示数为1A，R1=1Ω。

下列说法正确的是（）A．R2的阻值为3ΩB．电压表的示数为3VC．流过R1的电流为1A D．R1两端电压为2V7．如图所示的电路中，定值电阻R1与滑动变阻器R2的规格均为“20Ω 1A”。

闭合开关S，滑片P在b端时，电流表示数为0.6A；当滑片P从b端移到a端的过程中，下列说法正确的是（）A．电源电压为20V B．电压表与电流表示数的比值变小C．电流表示数的变化量为0.1A D．当滑片P在ab中点时，电压表示数为4V8．小伟给学校图书馆设计了一个测量空气湿度的电路图，如图甲所示，电源电压恒为6V，定值电阻R的阻值为10Ω，湿敏电阻R的阻值随空气湿度H的变化关系图乙所示。

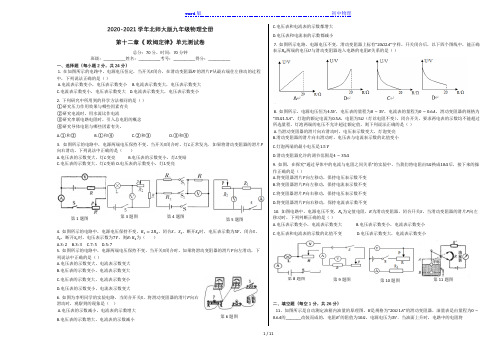

2020-2021学年北师大版九年级物理全册 第十二章《 欧姆定律》单元测试卷总分：70分，时间：70分钟班级：__________姓名：__________考号：__________得分：__________一、选择题（每小题2分，共24分）1. 在如图所示的电路中，电源电压恒定，当开关S 闭合，在滑动变阻器R ′的滑片P 从最右端往左移动的过程中，下列说法正确的是（ ）A.电流表示数变小，电压表示数变小B.电流表示数变大，电压表示数变大C.电流表示数变小，电压表示数变大D.电流表示数变大，电压表示数变小 2. 下列研究中所用到的科学方法相同的是（ ） ①研究压力作用效果与哪些因素有关 ②研究电流时，用水流比作电流③研究串联电路电阻时，引入总电阻的概念 ④研究导体电阻与哪些因素有关。

A.①和②B.①和④C.②和③D.③和④3. 如图所示的电路中，电源两端电压保持不变，当开关S 闭合时，灯L 正常发光．如果将滑动变阻器的滑片P 向右滑动，下列说法中正确的是（ ）A.电压表的示数变大，灯L 变亮B.电压表的示数变小，灯L 变暗C.电压表的示数变大，灯L 变暗D.电压表的示数变小，灯L 变亮4. 如图所示的电路中，电源电压保持不变，R 1=2R 2，闭合S 、S 1，断开S 2时，电压表示数为5V ，闭合S 、S 2，断开S 1时，电压表示数为7V ，则R:R 2为（ ） A.3:2 B.3:3 C.7:5 D.5:75. 如图所示的电路中，电源两端电压保持不变，当开关S 闭合时，如果将滑动变阻器的滑片P 向左滑动，下列说法中正确的是（ ）A.电压表的示数变大，电流表示数变大B.电压表的示数变小，电流表示数变大C.电压表的示数变大，电流表示数变小D.电压表的示数变小，电流表示数变大6. 如图为李明同学的实验电路。

当闭合开关S ，将滑动变阻器的滑片P 向右滑动时，观察到的现象是（ ）A.电压表的示数减小，电流表的示数增大B.电压表的示数增大，电流表的示数减小C.电压表和电流表的示数都增大D.电压表和电流表的示数都减小7. 如图所示电路，电源电压不变，滑动变阻器上标有“20Ω2A ”字样。

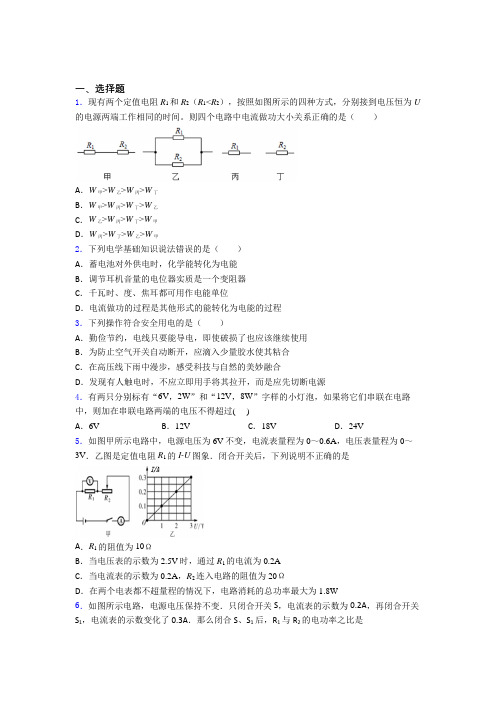

一、选择题1．现有两个定值电阻R1和R2（R1<R2），按照如图所示的四种方式，分别接到电压恒为U 的电源两端工作相同的时间。

则四个电路中电流做功大小关系正确的是（）A．W甲>W乙>W丙>W丁B．W甲>W丙>W丁>W乙C．W乙>W丙>W丁>W甲D．W丙>W丁>W乙>W甲2．下列电学基础知识说法错误的是（）A．蓄电池对外供电时，化学能转化为电能B．调节耳机音量的电位器实质是一个变阻器C．千瓦时、度、焦耳都可用作电能单位D．电流做功的过程是其他形式的能转化为电能的过程3．下列操作符合安全用电的是（）A．勤俭节约，电线只要能导电，即使破损了也应该继续使用B．为防止空气开关自动断开，应滴入少量胶水使其粘合C．在高压线下雨中漫步，感受科技与自然的美妙融合D．发现有人触电时，不应立即用手将其拉开，而是应先切断电源4．有两只分别标有“6V，2W”和“12V，8W”字样的小灯泡，如果将它们串联在电路中，则加在串联电路两端的电压不得超过( )A．6V B．12V C．18V D．24V5．如图甲所示电路中，电源电压为6V不变，电流表量程为0～0.6A，电压表量程为0～3V．乙图是定值电阻R1的I-U图象．闭合开关后，下列说明不正确的是A．R1的阻值为10ΩB．当电压表的示数为2.5V时，通过R1的电流为0.2AC．当电流表的示数为0.2A，R2连入电路的阻值为20ΩD．在两个电表都不超量程的情况下，电路消耗的总功率最大为1.8W6．如图所示电路，电源电压保持不变．只闭合开关S，电流表的示数为0.2A，再闭合开关S1，电流表的示数变化了0.3A．那么闭合S、S1后，R1与R2的电功率之比是A．2：3 B．3：2 C．5：2 D．1：27．小刚用图所示电路探究“一段电路中电流跟电阻的关系”，在此实验过程中，当A、B两点间的电阻由5Ω更换为10Ω，闭合开关S后，为了探究上述问题，他应该采取的唯一操作是（）A．保持变阻器滑片不动B．将变阻器滑片适当向左移动C．将变阻器滑片适当向右移动D．适当增加电池的节数8．如图所示的电路中，电源电压为3V，当开关S1，S2都闭合时，则（）A．电压表无示数B．电流表将被烧坏C．灯L1亮，灯L2不亮D．两只灯泡都将被烧坏9．如图所示，将两个电阻R1、R2（R1>R2）组成的四种电路先后接在同一电源两端，电路中电流最大的是（）A．B．C．D．10．在探究通过导体的电流与其两端电压的关系时，利用实验数据作出了如图所示的图像。

北师大版九年级物理全一册第十二章欧姆定律单元测试（无答案）北师大版九年级物理第十二章欧姆定律同步练习一、单选题1、如图所示，保证、间的电阻不变，通过移动滑动变阻器的滑片，分别使电压表的示数为、、，这是为了研究（）A．通过电阻的电流与电阻的阻值的关系B．通过电阻的电流与电阻两端的电压的关系C．电阻的阻值与流过电阻的电流的关系D．电阻两端的电压与电阻的阻值的关系2、关于公式，下列说法中正确的是（）A．导体的电阻由它两端的电压和通过它的电流共同决定B．通过导体的电流，与导体两端的电压和导体的电阻均无关C．导体两端的电压一定时，导体的电阻跟通过它的电流成正比D．导体的电阻一定时，通过导体的电流与导体两端的电压成正比3、定值电阻R2=5Ω，特殊元件R1 的I—U 图像如图所示，下列说法正确的是（）A．当通过R1 的电流为0.8A 时，R1 的阻值为0.1ΩB．R1 、R2 串联接入电源电压恒为6V 的电路中，电路中的电流为0.75AC．R1、R2串联接入电源电压恒为6V 的电路中，电路中消耗的总功率为3.6WD．R1 、R2并联接入电源电压恒为8V 的电路中，电路中的电流为0.8A4、公共场所严禁吸烟。

小明设计了一种简易烟雾报警控制器，如图所示。

电路中R0为定值电阻，R为光敏电阻，其阻值随光照强度的增大而减小，烟雾增大到一定程度使电压表的指针偏转到某区域时触发报警系统。

以下做法能使控制器在烟雾较淡时就触发报警的是（）A．电压表改成大量程B．增大激光强度C．减小R0阻值D．减小电源电压5、如图所示，电源电压保持不变，在甲、乙两处分别接入电压表（电压用U甲、U乙表示），闭合开关S1，测得U甲：U乙=4：3。

断开开关S1，拆去电压表，并在甲、乙两处分别接入电流表（电流分别用I甲、I乙表示），此时I甲：I乙是（）A．3：4 B．4：3 C．1：1 D．4：76、如图所示，闭合开关S后，小灯泡L1的亮度比L2的亮度大。

第十二章综合能力检测卷时间:60分钟满分:100分一、选择题(每题3分,共30分)1.在“探究电流与电压关系”的实验中,分别用R1、R2两个电阻进行探究,并根据各自的实验数据绘制出如图所示的U-I关系图像,从图中可以看出R1与R2的大小关系是( )A.R1>R2B.R1=R2C.R1<R2D.无法确定2.某同学在只有电流表或电压表的情况下想测量未知电阻R x的阻值,其中电源电压未知,定值电阻和滑动变阻器的最大阻值均已知,下列电路中,可以测出R x阻值的是( )A B C D3.在如图所示的电路中,开关闭合后,两灯均不亮,电流表指针在“0”刻度线上几乎不动,电压表指针有明显偏转,该电路的故障可能是( )A.电流表烧坏了B.L2灯丝断了C.L1灯丝断了D.两个灯泡的灯丝都断了4.如图所示,电源电压不变,R1是光敏电阻,其阻值随光照强度的增强而减小.闭合开关S后,当光照强度增强时,下列说法正确的是( ) A.通过R1的电流变小 B.电路总电阻变大C.通过R2的电流变小D.要保持电流表示数不变,应将R2的滑片P向右移第3题图第4题图第5题图5.如图所示,电源电压保持不变,闭合开关,当滑动变阻器的滑片P向右滑动时,下列判断正确的是A.电压表示数变大,电流表示数变大B.电压表示数变小,电流表示数变小C.电压表示数变小,电流表示数变大D.电压表示数变大,电流表示数变小6.如图甲所示是电阻A和B的I-U关系图像,下列说法正确的是( )A.电阻B为定值电阻B.当电阻A两端电压为2 V时,R A=0.2 ΩC.如图乙所示,当开关闭合,电路中电流为 0.2 A时,电路总电阻是15 ΩD.如图丙所示,当开关闭合,电源电压为2 V时,电路总电流为0.4 A7.在如图甲所示的电路中,R1为定值电阻,R2为滑动变阻器,电源电压保持不变.闭合开关后,滑动变阻器滑片从a端移到b端,电流表示数I与电压表示数U的变化关系如图乙所示.下列说法正确的是( ) A.R2的最大阻值为5 Ω B.R1的阻值为10 ΩC.电源电压为2 VD.电源电压为3 V第7题图第8题图8.探究“通过电阻的电流与电阻大小的关系”时,我们一般需要先预设一个电压值,实验中要保持电阻两端电压为这个预设值不变.现采用如图所示的电路进行探究,器材:学生电源(6 V),滑动变阻器(20 Ω 1 A),电流表,电压表,开关,三个定值电阻(5 Ω、10 Ω、20 Ω)及导线若干.以下说法正确的是( )A.要获得三组实验数据,电压预设范围可以为1.5~5 VB.要获得三组实验数据,电压预设范围可以为1~4 VC.电压预设值越大,在获得三组实验数据的过程中,滑动变阻器的阻值调节范围越小D.若实验中电压预设值为2 V,要获得三组实验数据,应更换一个最大阻值为30 Ω的滑动变阻器9.如图所示,电源电压保持不变.闭合开关S,将滑动变阻器的滑片P由a向b移动一段距离,电压表V1、V2、V3示数的变化量分别为ΔU1、ΔU2、ΔU3,电流表的变化量为ΔI.下列判断正确的是( )A.电压表V1示数变大,电压表V2示数变大B.电压表V1示数变小,电压表V3示数变大,电压表V3示数与电流表示数的比值不变C.滑动变阻器的滑片P移动的那一段距离对应的阻值为ΔU2ΔID.定值电阻R1的阻值为ΔU3ΔI第9题图第10题图10.如图甲所示是一个用电压表的示数反映温度变化的电路原理图,电源电压U=4.5 V且保持不变,电压表量程为0~3 V,R是300 Ω的定值电阻,R1是热敏电阻,其阻值R1随环境温度变化的关系如图乙所示.闭合开关S,下列说法正确的是( ) A.环境温度为40 ℃时,热敏电阻阻值是150 Ω B.电压表示数越小,环境温度越高C.电压表的最小示数是2.5 VD.此电路允许的最高环境温度为60 ℃二、填空题(每空2分,共32分)11.某用电器正常工作时的电压为6 V,阻值为15 Ω,将它与一只20 Ω的电阻串联后接到电压是V 的电源上,此用电器才能正常工作.12.一个电压恒定的电源,在其两端只接一只电阻值为12 Ω的电阻R1,电流是0.5 A.如果再在电阻R1两端并联一个电阻值为8 Ω的电阻R2,并联电路的总电流变为A;若将R2改为与R1串联在原电路中,电路中电流为 A.13.图1是小强“探究通过导体的电流与电阻关系”的实验电路(电源电压保持不变),图2是他依据测得的实验数据绘制的电流I随电阻R变化的图像,由图像可知,R两端的电压为V;当R由10 Ω的电阻更换为15 Ω的电阻时,闭合开关后,为使R两端的电压(填“改变”或“不变”),滑动变阻器的滑片P应向(填“a”或“b”)端滑动.第13题图第14题图第15题图14.如图所示的电路,电源电压不变,电阻R1=20 Ω,R2=10 Ω.当开关S1闭合,S2、S3断开时,R1两端的电压为U1,R2两端的电压为U2,电流表的示数为0.1 A,则电源电压为V,U1∶U2=;当开关S1、S2、S3都闭合时,电流表的示数为0.25 A,则R3=Ω.15.在如图所示的电路中,电源电压和灯泡电阻都保持不变.开关S闭合后,电流表A1、A2的示数分别为0.9 A、0.4 A.若灯泡L1的电阻为20 Ω,电压表示数为V,灯泡L2的电阻是Ω.16.如图所示,当滑动变阻器的滑片P从最右端滑到最左端时,电流表示数的变化范围是0.24~0.45 A,电压表示数的变化范围是4.8~9 V.那么电源电压为V,电阻R1的阻值为Ω.甲乙第16题图第17题图17.如图甲所示的电路中,电源电压恒为12 V,滑动变阻器的铭牌上标有“100 Ω0.5 A”字样,图乙为R1的I-U图像,则R1的阻值为Ω.当电路中的电流为0.2 A时,滑动变阻器R2接入电路中的阻值为Ω.为了不损坏滑动变阻器,R2接入电路中的阻值应不小于Ω.三、实验探究题(第18题9分,第19题9分,共18分)18.小明同学在探究电流跟电压的关系时,选取了如下器材:3.6 V锂电池一枚、10 Ω定值电阻一个、电压表一只、电流表一只、最大阻值为20 Ω的滑动变阻器一个、开关一个、导线若干.甲乙丙(1)请你根据图甲所示的电路图,用笔画线代替导线在图乙中将电路元件连接完整,注意导线不要交叉.(2)下面表格中是小明同学实验并整理的数据,请你在图丙坐标系中画出I-U的关系图像.通过分析图像,你得出的实验结论为: .实验序号12345电压/V1 1.52 2.53电流/A0.10.150.20.250.3(3)王老师查看了小明的实验数据后说:“小明,你的实验数据看上去很不错,不过你有没有编造数据呀?”小明不好意思地说:“对不起王老师,确实有一次数据是编造的.”请你指出小明的哪一次数据是编造的?说出你的判断理由.19.用“伏安法”测量电阻R x的阻值,提供的实验器材有:待测电阻R x、两节干电池、电流表、电压表、滑动变阻器、开关及若干导线.(1)根据图甲的电路图,用笔画线代替导线将图乙中的实物图连接完整.(2)闭合开关后,移动滑动变阻器的滑片,电压表示数较大且几乎不变,电流表示数始终为零,电路故障可能是.(3)排除故障后,测得多组实验数据.各组数据对应的点已描在图丙中,请在图中画出R x的I-U图线.由图可得R x=Ω.(结果保留一位小数)(4)电流表的电阻虽然很小,但也会影响本实验中R x的测量结果.用图丁的电路进行测量可消除这个影响,R0为定值电阻.实验步骤如下:①按照图丁的电路图连接电路,将滑动变阻器的滑片置于最大阻值处;②闭合开关S1、S2,移动滑动变阻器滑片,读出电压表的示数U1和电流表的示数I1;③,移动滑动变阻器滑片,读出电压表的示数U2和电流表的示数I2;④可得待测电阻R x=.(用U1、I1、U2和I2表示)四、计算题(第19题10分,第20题10分,共20分)20.如图甲所示,电阻R1的阻值为20 Ω,滑动变阻器R2上标有“50 Ω 2 A”的字样,当滑动变阻器的滑片P 移至a端时,闭合开关S,电流表的示数为0.3 A.(1)求电源电压U;(2)若将一只电压表并联接在该电路AB、BC或AC两端,调节滑动变阻器R2的滑片P,使电压表的指针指在图乙所示的位置,请指出电压表所有可能连接的位置,并求出滑动变阻器R2对应的电阻值.21.图甲为某型号电子秤,其原理结构图如图乙所示,R0为定值电阻,R是压敏电阻,其阻值随所受压力F变化的关系如图丙所示.改写电压表(量程为0~3 V)的表盘数值后可直接读出所称量物体的质量,设踏板的质量为5 kg,电源电压保持9 V不变,g取10 N/kg.(1)空载时,电压表的示数为1 V,求R0的阻值.(2)该电子秤的量程是多大?(3)如果保持电子秤结构和电压表量程不变,只在电路中串联一个电阻,使电子秤的量程变为0~110 kg,请通过计算说明应使用多大的电阻.参考答案与解析第十二章综合能力检测卷题号 1 2 3 4 5 6 7 8 9 10答案 A C B D C C D C C D1.A【解题思路】当电压相等时,可平行于电流I轴作一条线,交两图线于两个点,电阻R2对应的电流较大,故它的电阻较小,即R1>R2,A正确.2.C 【解题思路】 A 选项,由题图知,开关S 1接1时电压表的下方为正接线柱,接2时电压表的上方为正接线柱,故A 错误;B 选项,由题图知,两电阻串联,电压表测R 0两端的电压,滑动变阻器处于最大阻值处时,可以测出其两端的电压,但其他位置无法测出或准确知道滑动变阻器接入电路中的电阻,所以无法利用串联电路的特点和欧姆定律求出R x 的阻值,故B 错误;C 选项,由题图知,两电阻串联,分别利用电流表测出滑动变阻器滑片位于最大阻值处和阻值为0时电路中的电流,根据电阻的串联规律和欧姆定律表示出电源的电压,利用电源的电压不变得出等式即可求出R x 的阻值,故C 正确;D 选项,由题图知,当开关S 2闭合或断开时,电压表始终测电源的电压,无法得出R x 两端的电压和通过的电流,无法测出R x 的阻值,故D 错误.3.B 【解题思路】 电压表指针有明显偏转,说明图中与电压表两端连接的下方电路是通路,所以L 1灯丝不可能断开,电流表也不可能烧坏;电流表指针在“0”刻度线上几乎不动,说明电路中的电流几乎为零.综合分析可知,可能是L 2灯丝断了.故选B.4.D 【解题思路】 由电路图可知,两个电阻并联,电流表测量干路电流.闭合开关S 后,当光照强度增强时,光敏电阻R 1的阻值减小,由欧姆定律I=UR 可知,通过R 1的电流变大,通过R 2的电流不变,A 、C 错误;干路电流I=I 1+I 2变大,由R 总=UI 可知,电路总电阻变小,B 错误;要保持电流表示数不变,应将滑动变阻器的滑片P 向右移,减小通过R 2的电流,D 正确.5.C 【解题思路】 滑动变阻器与定值电阻串联,电压表测滑动变阻器两端的电压.滑片P 右移,滑动变阻器连入电路的阻值变小,R 总变小,电路中电流变大,定值电阻R 两端的电压变大,故电流表示数变大,电压表示数变小.6.C 【解题思路】 由图甲可知,电阻A 对应的电流与电压成正比,而电阻B 对应的电流与电压不成正比,根据欧姆定律可知,电阻A 的阻值不变,电阻B 的阻值变化,故A 错误;由图甲可知,当电阻A 两端电压为2 V 时,通过电阻A 的电流为0.4 A ,R A =UA I A =2 V0.4 A=5 Ω,故B 错误;由图乙可知,A 、B 串联在电路中,当电路中电流为0.2 A时,通过A 、B 的电流均为0.2 A ,电阻A 两端电压为1 V ,电阻B 两端电压为 2 V ,电源电压U=U'A +U'B =3 V ,电路总电阻R 总=UI =3 V0.2 A=15 Ω,故C 正确;由图丙可知,两电阻并联,并联电路中,干路电流等于各支路电流之和,当电源电压为2 V 时,I A =0.4 A ,I B =0.2 A ,所以干路电流I 干=I A +I B =0.4 A+0.2 A=0.6 A ,D 错误.7.D 【解题思路】 由图甲可知,两电阻串联,电压表测电阻R 2两端的电压,电流表测电路中的电流.当滑动变阻器接入电路中的电阻为0时,电路中的电流最大,由图乙可知I 1=0.6 A ,根据欧姆定律可得,电源电压U=I 1R 1=0.6 A×R 1;当滑动变阻器接入电路中的电阻最大时,电路中的电流最小,由图乙可知I 2=0.2 A ,U 2=2 V ,滑动变阻器的最大阻值R 2=U2I 2=2 V0.2 V=10 Ω,A 错误;因为串联电路中总电压等于各部分电压之和,所以电源电压U=I 2R 1+U 2=0.2 A×R 1+2 V ,因为电源电压不变,所以0.6 A×R 1=0.2 A×R 1+2 V ,解得R 1=5 Ω,B 错误;电源电压U= I 1R 1=0.6 A×5 Ω=3 V ,C 错误,D 正确.8.C 【解题思路】 当将20 Ω的定值电阻接入电路,并且滑动变阻器接入电路的电阻最大时,20 Ω定值电阻两端的电压是3 V ,故要获得三组实验数据,电压的预设值最小为3 V ;当将5 Ω的定值电阻接入电路时,若电路中电流为滑动变阻器允许通过的最大电流1 A ,则5 Ω的定值电阻两端的电压为5 V ,所以电压的预设值最大为5 V ;综上,要获得三组实验数据,电压预设值范围为3~5 V ,A 、B 错误;电压预设值越大,滑动变阻器两端的电压越小,滑动变阻器的阻值调节范围越小,故C 正确;若电压预设值为2 V ,则滑动变阻器两端电压为6V-2 V=4 V,当定值电阻阻值为20 Ω时,利用欧姆定律可以计算出滑动变阻器接入电路的阻值为40 Ω,故应更换一个最大阻值为40 Ω的滑动变阻器,D错误.9.C【解题思路】由题图可知,R1、R2、R3串联,闭合开关S,将滑动变阻器的滑片P由a向b移动一段距离,滑动变阻器接入电路中的阻值变大,电压表V2测量滑动变阻器两端的电压,故电压表V2的示数变大,电压表V1测量的是定值电阻R1与R2两端的总电压,由于电源电压不变,故电压表V1的示数变小,A错误;电压表V3测量的是定值电阻R2和滑动变阻器R3两端的电压,R2与R3的总电阻变大,故V3示数变大,电压表V3示数与电流表示数的比值就是R2与R3的阻值之和,故变大,B错误;因为ΔU2=ΔU1,故ΔU2ΔI =ΔU1ΔI=R1+R2,不是滑动变阻器的滑片P移动的那一段距离对应的阻值,C错误;因为U3加上定值电阻R1两端的电压就是电源电压,故ΔU3与R1两端电压的变化量ΔU'1相等,即ΔU3=ΔU'1,故ΔU3ΔI =ΔU'1ΔI=R1,D正确.10.D【解题思路】由图乙可知,当环境温度为40 ℃时,热敏电阻阻值是200 Ω,故A错误;电压表示数越小,表明电路中的电流越小,总电阻越大,电阻R1越大,说明环境温度越低,故B错误;当电路中的电阻最大时,电压表的示数最小,电路中的总电阻最大值为600 Ω,此时两电阻串联且阻值相等,所以各分一半电压,为2.25V,C错误;当电压表示数为最大值3 V时,电路中的电流为I=U0R =3 V300 Ω=0.01 A,此时电阻R1的阻值为R1=U1I =1.5 V0.01 A=150 Ω,对照图乙可知,此时的环境温度为60 ℃,故D正确.11.【参考答案】1412.【参考答案】1.250.3【解题思路】电源电压为U=I1R1=0.5 A×12 Ω=6 V;若再并联一个8 Ω的电阻R2,则通过R2的电流为I2=UR2=6V8 Ω=0.75 A,故干路电流为I=0.5 A+0.75 A=1.25 A;若两个电阻串联在电路中,则电路中的电流为I'=UR1+R2=6V12 Ω+8 Ω=0.3 A.13.【参考答案】3不变b【解题思路】由题图2可知,当电路中的电流I=0.3 A时,对应的电阻值R=10 Ω,则R两端的电压U R=IR=0.3 A×10 Ω=3 V;根据控制变量法可知,应控制R两端的电压不变,当把10 Ω的电阻更换为15 Ω的电阻时,电阻阻值变大,两端电压变大,为保持R两端的电压不变,滑动变阻器接入电路中的电阻要增大,故滑片要向b端滑动.14.【参考答案】32∶130【解题思路】当开关S1闭合,S2、S3断开时,R1与R2串联,电流表测电路中的电流,R1、R2两端的电压分别为U1=IR1=0.1 A×20 Ω=2 V,U2=IR2=0.1 A×10 Ω=1 V,所以,电源电压U=U1+U2=2 V+1 V=3 V;R1、R2两端的电压之比U 1∶U 2=2∶1.当开关S 1、S 2、S 3都闭合时,R 1与R 3并联,电流表测干路电流,则电路中的总电阻R=U I'= 3 V 0.25 A =12 Ω,由1R =1R 1+1R 3,即112 Ω=120 Ω+1R 3,解得:R 3=30 Ω.15.【参考答案】 10 25【解题思路】 分析电路图可知,两灯泡并联,A 1测干路电流,A 2测通过L 2的电流,电压表测电源电压.闭合开关后,L 1中的电流I 1=I-I 2=0.9 A-0.4 A=0.5 A ,电压表示数等于电源电压,电源电压U=U 1=I 1R 1=0.5 A×20 Ω=10 V ,灯泡L 2的电阻R 2=U I 2=10 V0.4 A=25 Ω.16.【参考答案】 9 20【解题思路】 由电路图可知,当滑片P 位于最左端时,电压表测电源电压,电流表测电路中的电流,此时两电表的示数最大,由两电表示数的变化范围可知,电源电压U =9 V ,电路中的最大电流I =0.45 A ,则R 1的阻值为R 1=U I =9 V0.45 A =20 Ω.17.【参考答案】 20 40 4【解题思路】 取R 1的I-U 图像中的一点(如4 V ,0.2 A ),则电阻R 1=U1I =4 V 0.2 A=20 Ω;R 1、R 2串联,当电路中的电流为0.2 A 时,滑动变阻器两端的电压U 2=U-U 1=12 V-4 V=8 V ,则R 2=U 2I=8 V 0.2 A=40 Ω;为了不损坏滑动变阻器,电路中的电流不能超过0.5 A ,电路中的电流为0.5 A 时,总电阻为R =12 V0.5 A=24 Ω,则R 2接入电路的最小值为R 2min =24 Ω-20 Ω=4 Ω.18.【参考答案】 (1)如图1所示 (2)如图2所示 在电阻一定时,通过导体的电流跟导体两端的电压成正比 (3)第1次;当滑动变阻器接入电路的电阻最大时,定值电阻两端电压超过1 V.图1 图2 19.【参考答案】 (1)如图所示(2)电流表断路(或电阻R x 断路) (3)如图所示 5.5(4)③断开S2④U2I2-U1 I1【解题思路】(2)闭合开关,电流表的示数始终为零,说明发生了断路,而电压表有示数且较大,说明与电压表并联的电阻R x或电流表断路.(3)绘制图线时要尽可能多地让数据点分布在图线上,或让数据点比较均匀地分布在图线两旁;由绘制的图线可知,当电压表示数为2.2 V时,电流表示数为0.40 A,则电阻R x的阻值为2.2 V0.40 A=5.5 Ω.(4)闭合开关S1、S2时,电流表A、定值电阻R0与滑动变阻器串联,电压表测电流表A和R0两端的电压,电流表A测电路中的电流,所以R A+R0=U1I1;断开开关S2,此时R x与电流表A、R0、滑动变阻器串联,电压表测R x与电流表A、R0两端的总电压,电流表A测电路中的电流,所以R x+R A+R0=U2I2,R x=U2I2-U1I1.20.【参考答案】(1)当滑片P移至a端时,闭合开关S,电路中只有电阻R1,故电源电压U=IR1=0.3 A×20Ω=6 V;(2)由图乙可知,电压表的示数为2 V,电压表接在AB两端时,测R1两端电压,由于电源电压为6 V,故滑动变阻器两端电压为4 V,则R2=2R1=2×20Ω=40Ω,40 Ω小于滑动变阻器的最大电阻值50 Ω,所以这是可能的;电压表接在BC两端时,测滑动变阻器两端电压,电压表的示数为2 V,由于电源电压为6 V,故电阻R1两端电压为4 V,则R'2=R12=10 Ω,10 Ω小于滑动变阻器的最大电阻值50 Ω,所以这是可能的;电压表接在AC两端时,测电源电压,故其示数应该等于6 V,不可能是2 V,故电压表不可能接在AC两端. 21.解:(1)空载时,踏板所受重力为G=mg=5 kg×10 N/kg=50 N,由图丙可知,此时压敏电阻的阻值R=240 Ω,压敏电阻两端的电压:U R=U-U0=9 V-1 V=8 V,电路中的电流:I1=U RR =8 V240 Ω=130A,R0的阻值:R0=U0I1=1 V130A=30 Ω.(2)电子秤称量的质量最大值对应电压表量程的最大值,此时定值电阻两端的电压为3 V,此时电路中的电流:I2=U'0R0=3 V30 Ω=0.1 A,压敏电阻两端分得的电压U'R=U-U'0=9 V-3 V=6 V,此时压敏电阻的阻值R'=U'RI2=6 V0.1 A=60 Ω,由图丙可知,此时压敏电阻受到的压力为950 N,该电子秤的最大量程m max=G'g =950 N-50 N10 N/kg=90 kg,故该电子秤的量程为0~90 kg;(3)当电子秤的量程变为0~110 kg时,G″=m″g=110 kg×10 N/kg=1 100 N,压敏电阻受到的压力为1 100 N+50 N=1 150 N,由图丙可知,压敏电阻R″=20 Ω,此时电路中的总电阻: R 总=UI 2=9 V0.1 A=90 Ω,R 加=R 总-R 0-R ″=90 Ω-30 Ω-20 Ω=40 Ω,故要使电子秤的量程变为0~110 kg ,应串联一个40 Ω的电阻.1、在最软入的时候，你会想起谁。

物理·九年级全一册·BS第十二章综合能力检测卷时间:60分钟满分:100分一、选择题(每题3分,共30分)1.在“探究电流与电压关系”的实验中,分别用R1、R2两个电阻进行探究,并根据各自的实验数据绘制出如图所示的U-I关系图像,从图中可以看出R1与R2的大小关系是( )A.R1>R2B.R1=R2C.R1<R2D.无法确定2.某同学在只有电流表或电压表的情况下想测量未知电阻R x的阻值,其中电源电压未知,定值电阻和滑动变阻器的最大阻值均已知,下列电路中,可以测出R x阻值的是( )A B C D3.在如图所示的电路中,开关闭合后,两灯均不亮,电流表指针在“0”刻度线上几乎不动,电压表指针有明显偏转,该电路的故障可能是( )A.电流表烧坏了B.L2灯丝断了C.L1灯丝断了D.两个灯泡的灯丝都断了4.如图所示,电源电压不变,R1是光敏电阻,其阻值随光照强度的增强而减小.闭合开关S后,当光照强度增强时,下列说法正确的是( ) A.通过R1的电流变小 B.电路总电阻变大C.通过R2的电流变小D.要保持电流表示数不变,应将R2的滑片P向右移第3题图第4题图第5题图5.如图所示,电源电压保持不变,闭合开关,当滑动变阻器的滑片P向右滑动时,下列判断正确的是A.电压表示数变大,电流表示数变大B.电压表示数变小,电流表示数变小C.电压表示数变小,电流表示数变大D.电压表示数变大,电流表示数变小6.如图甲所示是电阻A和B的I-U关系图像,下列说法正确的是( )A.电阻B为定值电阻B.当电阻A两端电压为2V时,R A=0.2ΩC.如图乙所示,当开关闭合,电路中电流为0.2A时,电路总电阻是15ΩD.如图丙所示,当开关闭合,电源电压为2V时,电路总电流为0.4A7.在如图甲所示的电路中,R1为定值电阻,R2为滑动变阻器,电源电压保持不变.闭合开关后,滑动变阻器滑片从a端移到b端,电流表示数I与电压表示数U的变化关系如图乙所示.下列说法正确的是( ) A.R2的最大阻值为5Ω B.R1的阻值为10ΩC.电源电压为2VD.电源电压为3V第7题图第8题图8.探究“通过电阻的电流与电阻大小的关系”时,我们一般需要先预设一个电压值,实验中要保持电阻两端电压为这个预设值不变.现采用如图所示的电路进行探究,器材:学生电源(6V),滑动变阻器(20Ω1A),电流表,电压表,开关,三个定值电阻(5Ω、10Ω、20Ω)及导线若干.以下说法正确的是( )A.要获得三组实验数据,电压预设范围可以为1.5~5VB.要获得三组实验数据,电压预设范围可以为1~4VC.电压预设值越大,在获得三组实验数据的过程中,滑动变阻器的阻值调节范围越小D.若实验中电压预设值为2V,要获得三组实验数据,应更换一个最大阻值为30Ω的滑动变阻器9.如图所示,电源电压保持不变.闭合开关S,将滑动变阻器的滑片P由a向b移动一段距离,电压表V1、V2、V3示数的变化量分别为ΔU1、ΔU2、ΔU3,电流表的变化量为ΔI.下列判断正确的是( )A.电压表V1示数变大,电压表V2示数变大B.电压表V1示数变小,电压表V3示数变大,电压表V3示数与电流表示数的比值不变C.滑动变阻器的滑片P移动的那一段距离对应的阻值为ΔU2ΔID.定值电阻R1的阻值为ΔU3ΔI第9题图第10题图10.如图甲所示是一个用电压表的示数反映温度变化的电路原理图,电源电压U=4.5V且保持不变,电压表量程为0~3V,R是300Ω的定值电阻,R1是热敏电阻,其阻值R1随环境温度变化的关系如图乙所示.闭合开关S,下列说法正确的是( ) A.环境温度为40℃时,热敏电阻阻值是150Ω B.电压表示数越小,环境温度越高C.电压表的最小示数是2.5VD.此电路允许的最高环境温度为60℃二、填空题(每空2分,共32分)11.某用电器正常工作时的电压为6V,阻值为15Ω,将它与一只20Ω的电阻串联后接到电压是V的电源上,此用电器才能正常工作.12.一个电压恒定的电源,在其两端只接一只电阻值为12Ω的电阻R1,电流是0.5A.如果再在电阻R1两端并联一个电阻值为8Ω的电阻R2,并联电路的总电流变为A;若将R2改为与R1串联在原电路中,电路中电流为A.13.图1是小强“探究通过导体的电流与电阻关系”的实验电路(电源电压保持不变),图2是他依据测得的实验数据绘制的电流I随电阻R变化的图像,由图像可知,R两端的电压为V;当R由10Ω的电阻更换为15Ω的电阻时,闭合开关后,为使R两端的电压(填“改变”或“不变”),滑动变阻器的滑片P应向(填“a”或“b”)端滑动.第13题图第14题图第15题图14.如图所示的电路,电源电压不变,电阻R1=20Ω,R2=10Ω.当开关S1闭合,S2、S3断开时,R1两端的电压为U1,R2两端的电压为U2,电流表的示数为0.1A,则电源电压为V,U1∶U2= ;当开关S1、S2、S3都闭合时,电流表的示数为0.25A,则R3= Ω.15.在如图所示的电路中,电源电压和灯泡电阻都保持不变.开关S闭合后,电流表A1、A2的示数分别为0.9A、0.4A.若灯泡L1的电阻为20Ω,电压表示数为V,灯泡L2的电阻是Ω.16.如图所示,当滑动变阻器的滑片P从最右端滑到最左端时,电流表示数的变化范围是0.24~0.45A,电压表示数的变化范围是4.8~9V.那么电源电压为V,电阻R1的阻值为Ω.甲乙第16题图第17题图17.如图甲所示的电路中,电源电压恒为12V,滑动变阻器的铭牌上标有“100Ω0.5A”字样,图乙为R1的I-U图像,则R1的阻值为Ω.当电路中的电流为0.2A时,滑动变阻器R2接入电路中的阻值为Ω.为了不损坏滑动变阻器,R2接入电路中的阻值应不小于Ω.三、实验探究题(第18题9分,第19题9分,共18分)18.小明同学在探究电流跟电压的关系时,选取了如下器材:3.6V锂电池一枚、10Ω定值电阻一个、电压表一只、电流表一只、最大阻值为20Ω的滑动变阻器一个、开关一个、导线若干.甲乙丙(1)请你根据图甲所示的电路图,用笔画线代替导线在图乙中将电路元件连接完整,注意导线不要交叉.(2)下面表格中是小明同学实验并整理的数据,请你在图丙坐标系中画出I-U的关系图像.通过分析图像,你得出的实验结论为: .实验序号12345电压/V1 1.52 2.53电流/A0.10.150.20.250.3(3)王老师查看了小明的实验数据后说:“小明,你的实验数据看上去很不错,不过你有没有编造数据呀?”小明不好意思地说:“对不起王老师,确实有一次数据是编造的.”请你指出小明的哪一次数据是编造的?说出你的判断理由.19.用“伏安法”测量电阻R x的阻值,提供的实验器材有:待测电阻R x、两节干电池、电流表、电压表、滑动变阻器、开关及若干导线.(1)根据图甲的电路图,用笔画线代替导线将图乙中的实物图连接完整.(2)闭合开关后,移动滑动变阻器的滑片,电压表示数较大且几乎不变,电流表示数始终为零,电路故障可能是.(3)排除故障后,测得多组实验数据.各组数据对应的点已描在图丙中,请在图中画出R x的I-U图线.由图可得R x=Ω.(结果保留一位小数)(4)电流表的电阻虽然很小,但也会影响本实验中R x的测量结果.用图丁的电路进行测量可消除这个影响,R0为定值电阻.实验步骤如下:①按照图丁的电路图连接电路,将滑动变阻器的滑片置于最大阻值处;②闭合开关S1、S2,移动滑动变阻器滑片,读出电压表的示数U1和电流表的示数I1;③,移动滑动变阻器滑片,读出电压表的示数U2和电流表的示数I2;④可得待测电阻R x= .(用U1、I1、U2和I2表示)四、计算题(第19题10分,第20题10分,共20分)20.如图甲所示,电阻R1的阻值为20Ω,滑动变阻器R2上标有“50Ω2A”的字样,当滑动变阻器的滑片P移至a端时,闭合开关S,电流表的示数为0.3A.(1)求电源电压U;(2)若将一只电压表并联接在该电路AB、BC或AC两端,调节滑动变阻器R2的滑片P,使电压表的指针指在图乙所示的位置,请指出电压表所有可能连接的位置,并求出滑动变阻器R2对应的电阻值.21.图甲为某型号电子秤,其原理结构图如图乙所示,R0为定值电阻,R是压敏电阻,其阻值随所受压力F变化的关系如图丙所示.改写电压表(量程为0~3V)的表盘数值后可直接读出所称量物体的质量,设踏板的质量为5kg,电源电压保持9V不变,g取10N/kg.(1)空载时,电压表的示数为1V,求R0的阻值.(2)该电子秤的量程是多大?(3)如果保持电子秤结构和电压表量程不变,只在电路中串联一个电阻,使电子秤的量程变为0~110kg,请通过计算说明应使用多大的电阻.参考答案与解析第十二章综合能力检测卷题号 1 2 3 4 5 6 7 8 9 10答案 A C B D C C D C C D1.A 【解题思路】当电压相等时,可平行于电流I轴作一条线,交两图线于两个点,电阻R2对应的电流较大,故它的电阻较小,即R1>R2,A正确.2.C 【解题思路】A选项,由题图知,开关S1接1时电压表的下方为正接线柱,接2时电压表的上方为正接线柱,故A错误;B选项,由题图知,两电阻串联,电压表测R0两端的电压,滑动变阻器处于最大阻值处时,可以测出其两端的电压,但其他位置无法测出或准确知道滑动变阻器接入电路中的电阻,所以无法利用串联电路的特点和欧姆定律求出R x的阻值,故B错误;C选项,由题图知,两电阻串联,分别利用电流表测出滑动变阻器滑片位于最大阻值处和阻值为0时电路中的电流,根据电阻的串联规律和欧姆定律表示出电源的电压,利用电源的电压不变得出等式即可求出R x的阻值,故C正确;D选项,由题图知,当开关S2闭合或断开时,电压表始终测电源的电压,无法得出R x两端的电压和通过的电流,无法测出R x的阻值,故D错误.3.B 【解题思路】电压表指针有明显偏转,说明图中与电压表两端连接的下方电路是通路,所以L1灯丝不可能断开,电流表也不可能烧坏;电流表指针在“0”刻度线上几乎不动,说明电路中的电流几乎为零.综合分析可知,可能是L2灯丝断了.故选B.4.D 【解题思路】由电路图可知,两个电阻并联,电流表测量干路电流.闭合开关S后,当光照强度增强时,光敏电阻R1的阻值减小,由欧姆定律I=UR可知,通过R1的电流变大,通过R2的电流不变,A、C错误;干路电流I=I1+I2变大,由R总=UI可知,电路总电阻变小,B错误;要保持电流表示数不变,应将滑动变阻器的滑片P向右移,减小通过R2的电流,D正确.5.C 【解题思路】滑动变阻器与定值电阻串联,电压表测滑动变阻器两端的电压.滑片P右移,滑动变阻器连入电路的阻值变小,R总变小,电路中电流变大,定值电阻R两端的电压变大,故电流表示数变大,电压表示数变小.6.C 【解题思路】由图甲可知,电阻A对应的电流与电压成正比,而电阻B对应的电流与电压不成正比,根据欧姆定律可知,电阻A的阻值不变,电阻B的阻值变化,故A错误;由图甲可知,当电阻A两端电压为2 V时,通过电阻A的电流为0.4 A,R A=U AI A =2V0.4A=5 Ω,故B错误;由图乙可知,A、B串联在电路中,当电路中电流为0.2 A时,通过A、B的电流均为0.2 A,电阻A两端电压为1 V,电阻B两端电压为2 V,电源电压U=U'A+U'B=3 V,电路总电阻R总=U I =3V0.2A =15 Ω,故C 正确;由图丙可知,两电阻并联,并联电路中,干路电流等于各支路电流之和,当电源电压为2 V时,I A =0.4 A,I B =0.2 A,所以干路电流I 干=I A +I B =0.4 A+0.2 A=0.6 A,D 错误.7.D 【解题思路】 由图甲可知,两电阻串联,电压表测电阻R 2两端的电压,电流表测电路中的电流.当滑动变阻器接入电路中的电阻为0时,电路中的电流最大,由图乙可知I 1=0.6 A,根据欧姆定律可得,电源电压U=I 1R 1=0.6 A×R 1;当滑动变阻器接入电路中的电阻最大时,电路中的电流最小,由图乙可知I 2=0.2 A,U 2=2 V,滑动变阻器的最大阻值R 2=U 2I 2=2V0.2V =10 Ω,A 错误;因为串联电路中总电压等于各部分电压之和,所以电源电压U=I 2R 1+U 2=0.2 A×R 1+2 V,因为电源电压不变,所以0.6 A×R 1=0.2 A×R 1+2 V,解得R 1=5 Ω,B 错误;电源电压U=I 1R 1=0.6 A×5 Ω=3 V ,C 错误,D 正确.8.C 【解题思路】 当将20 Ω的定值电阻接入电路,并且滑动变阻器接入电路的电阻最大时,20 Ω定值电阻两端的电压是3 V,故要获得三组实验数据,电压的预设值最小为3 V;当将5 Ω的定值电阻接入电路时,若电路中电流为滑动变阻器允许通过的最大电流1 A,则5 Ω的定值电阻两端的电压为5 V,所以电压的预设值最大为5 V;综上,要获得三组实验数据,电压预设值范围为3~5 V,A 、B 错误;电压预设值越大,滑动变阻器两端的电压越小,滑动变阻器的阻值调节范围越小,故C 正确;若电压预设值为2 V,则滑动变阻器两端电压为6 V-2 V=4 V,当定值电阻阻值为20 Ω时,利用欧姆定律可以计算出滑动变阻器接入电路的阻值为40 Ω,故应更换一个最大阻值为40 Ω的滑动变阻器,D 错误.9.C 【解题思路】 由题图可知,R 1、R 2、R 3串联,闭合开关S,将滑动变阻器的滑片P 由a 向b 移动一段距离,滑动变阻器接入电路中的阻值变大,电压表V 2测量滑动变阻器两端的电压,故电压表V 2的示数变大,电压表V 1测量的是定值电阻R 1与R 2两端的总电压,由于电源电压不变,故电压表V 1的示数变小,A 错误;电压表V 3测量的是定值电阻R 2和滑动变阻器R 3两端的电压,R 2与R 3的总电阻变大,故V 3示数变大,电压表V 3示数与电流表示数的比值就是R 2与R 3的阻值之和,故变大,B 错误;因为ΔU 2=ΔU 1,故ΔU 2ΔI=ΔU 1ΔI=R 1+R 2,不是滑动变阻器的滑片P 移动的那一段距离对应的阻值,C 错误;因为U 3加上定值电阻R 1两端的电压就是电源电压,故ΔU 3与R 1两端电压的变化量ΔU '1相等,即ΔU 3=ΔU '1,故ΔU 3ΔI=ΔU' 1ΔI=R 1,D 正确.10.D 【解题思路】 由图乙可知,当环境温度为40 ℃时,热敏电阻阻值是200 Ω,故A 错误;电压表示数越小,表明电路中的电流越小,总电阻越大,电阻R 1越大,说明环境温度越低,故B 错误;当电路中的电阻最大时,电压表的示数最小,电路中的总电阻最大值为600 Ω,此时两电阻串联且阻值相等,所以各分一半电压,为2.25 V,C 错误;当电压表示数为最大值3 V 时,电路中的电流为I=U0R =3V 300Ω=0.01 A,此时电阻R 1的阻值为R 1=U 1I=1.5V 0.01A=150 Ω,对照图乙可知,此时的环境温度为60 ℃,故D 正确.11.【参考答案】 1412.【参考答案】 1.25 0.3【解题思路】 电源电压为U=I 1R 1=0.5 A×12 Ω=6 V ;若再并联一个8 Ω的电阻R 2,则通过R 2的电流为I 2=U R 2=6V8Ω=0.75 A,故干路电流为I=0.5 A+0.75 A=1.25 A;若两个电阻串联在电路中,则电路中的电流为I'=U R 1+R 2=6V12Ω+8Ω=0.3 A .13.【参考答案】 3 不变 b 【解题思路】 由题图2可知,当电路中的电流I =0.3 A 时,对应的电阻值R =10 Ω,则R 两端的电压U R =IR =0.3 A×10 Ω=3 V ;根据控制变量法可知,应控制R 两端的电压不变,当把10 Ω的电阻更换为15 Ω的电阻时,电阻阻值变大,两端电压变大,为保持R 两端的电压不变,滑动变阻器接入电路中的电阻要增大,故滑片要向b 端滑动. 14.【参考答案】 3 2∶1 30【解题思路】 当开关S 1闭合,S 2、S 3断开时,R 1与R 2串联,电流表测电路中的电流,R 1、R 2两端的电压分别为U 1=IR 1=0.1 A×20 Ω=2 V ,U 2=IR 2=0.1 A×10 Ω=1 V ,所以,电源电压U=U 1+U 2=2 V+1 V=3 V;R 1、R 2两端的电压之比U 1∶U 2=2∶1.当开关S 1、S 2、S 3都闭合时,R 1与R 3并联,电流表测干路电流,则电路中的总电阻R=UI'=3V0.25A=12 Ω,由1R =1R 1+1R 3,即112Ω=120Ω+1R 3,解得:R 3=30 Ω.15.【参考答案】 10 25【解题思路】 分析电路图可知,两灯泡并联,A 1测干路电流,A 2测通过L 2的电流,电压表测电源电压.闭合开关后,L 1中的电流I 1=I-I 2=0.9 A-0.4 A=0.5 A,电压表示数等于电源电压,电源电压U=U 1=I 1R 1=0.5 A×20 Ω=10 V ,灯泡L 2的电阻R 2=UI 2=10V0.4A=25 Ω.16.【参考答案】 9 20【解题思路】 由电路图可知,当滑片P 位于最左端时,电压表测电源电压,电流表测电路中的电流,此时两电表的示数最大,由两电表示数的变化范围可知,电源电压U =9 V,电路中的最大电流I =0.45 A,则R 1的阻值为R 1=U I =9V0.45A =20 Ω.17.【参考答案】 20 40 4【解题思路】 取R 1的I-U 图像中的一点(如4 V,0.2 A),则电阻R 1=U1I =4V 0.2A=20 Ω;R 1、R 2串联,当电路中的电流为0.2 A 时,滑动变阻器两端的电压U 2=U-U 1=12 V-4 V=8 V,则R 2=U 2I=8V 0.2A=40 Ω;为了不损坏滑动变阻器,电路中的电流不能超过0.5 A,电路中的电流为0.5 A 时,总电阻为R =12V 0.5A=24 Ω,则R 2接入电路的最小值为R 2min =24 Ω-20 Ω=4Ω.18.【参考答案】 (1)如图1所示 (2)如图2所示 在电阻一定时,通过导体的电流跟导体两端的电压成正比 (3)第1次;当滑动变阻器接入电路的电阻最大时,定值电阻两端电压超过1V.图1 图2 19.【参考答案】(1)如图所示(2)电流表断路(或电阻R x断路)(3)如图所示 5.5(4)③断开S2④U2I2-U1 I1【解题思路】(2)闭合开关,电流表的示数始终为零,说明发生了断路,而电压表有示数且较大,说明与电压表并联的电阻R x或电流表断路.(3)绘制图线时要尽可能多地让数据点分布在图线上,或让数据点比较均匀地分布在图线两旁;由绘制的图线可知,当电压表示数为2.2 V时,电流表示数为0.40 A,则电阻R x的阻值为2.2V0.40A=5.5 Ω.(4)闭合开关S1、S2时,电流表A、定值电阻R0与滑动变阻器串联,电压表测电流表A和R0两端的电压,电流表A测电路中的电流,所以R A+R0=U1I1;断开开关S2,此时R x与电流表A、R0、滑动变阻器串联,电压表测R x与电流表A、R0两端的总电压,电流表A测电路中的电流,所以R x+R A+R0=U2I2,R x=U2I2-U1I1.20.【参考答案】(1)当滑片P移至a端时,闭合开关S,电路中只有电阻R1,故电源电压U=IR1=0.3A×20Ω=6V;(2)由图乙可知,电压表的示数为2V,电压表接在AB两端时,测R1两端电压,由于电源电压为6V,故滑动变阻器两端电压为4V,则R2=2R1=2×20Ω=40Ω,40Ω小于滑动变阻器的最大电阻值50Ω,所以这是可能的;电压表接在BC两端时,测滑动变阻器两端电压,电压表的示数为2V,由于电源电压为6V,故电阻R1两端电压为4V,则R'2=R12=10Ω,10Ω小于滑动变阻器的最大电阻值50Ω,所以这是可能的;电压表接在AC两端时,测电源电压,故其示数应该等于6V,不可能是2V,故电压表不可能接在AC两端.21.解:(1)空载时,踏板所受重力为G=mg=5 kg×10 N/kg=50 N,由图丙可知,此时压敏电阻的阻值R=240 Ω,压敏电阻两端的电压:U R=U-U0=9 V-1 V=8 V,电路中的电流:I1=U RR =8V240Ω=130A,R0的阻值:R0=U0I1=1V130A=30 Ω.(2)电子秤称量的质量最大值对应电压表量程的最大值,此时定值电阻两端的电压为3 V,此时电路中的电流:I2=U'0R0=3V30Ω=0.1 A,压敏电阻两端分得的电压U'R=U-U'0=9 V-3 V=6 V,此时压敏电阻的阻值R'=U'RI2=6V0.1A=60 Ω,由图丙可知,此时压敏电阻受到的压力为950 N,该电子秤的最大量程m max=G'g =950N-50N10N/kg=90 kg,故该电子秤的量程为0~90 kg;(3)当电子秤的量程变为0~110 kg时,G″=m″g=110 kg×10 N/kg=1 100 N,压敏电阻受到的压力为1 100 N+50 N=1 150 N,由图丙可知,压敏电阻R″=20 Ω,此时电路中的总电阻:R总=UI2=9V0.1A=90 Ω,R加=R总-R0-R″=90 Ω-30 Ω-20 Ω=40 Ω,故要使电子秤的量程变为0~110 kg,应串联一个40 Ω的电阻.。

一、选择题1．下列数据不符合实际的是（）A．家庭电路的电压为220V B．家用空调的电流约为5AC．人体的安全电压为不高于36V D．家用液晶电视机的电功率约1000W 2．“珍爱生命、注意安全”是人们在日常生活中必须具有的意识。

关于安全用电，正确的做法是（）A．用测电笔辨别火线和零线，手接触笔尾的金属体B．用电器开关既可装在火线上，也可装在零线上C．人的安全电压是36伏D．发现有人触电时，立即用手把他拉开3．如图所示电路中，将开关S闭合，完全相同的灯L1和灯L2均发光。

下列说法正确的是（）A．灯L1比灯L2亮B．通过A点的电流大于通过B点的电流C．灯L1的实际电功率比灯L2的实际电功率小D．电路中AB两点间的电压等于BC两点间的电压4．下列符号代表的电路元件中，主要将电能转化成机械能的是（）A．B．C．D．5．如图所示是某种型号的电能表，根据表盘上的参数正常情况它最多允许接“220V 60W”的灯泡个数是（）A．35 B．36C．37 D．386．下列教材中的探究实验，不需要控制电流一定的是（）A．探究导体电阻与长度的关系B．探究通电导体产生的热量与电阻的关系C．探究电功与电压的关系D．探究电磁铁磁性强弱与线圈匝数的关系7．如图所示的电路，闭合开关后，当滑片P向左移动时，下列说法正确的是（）A．灯泡L变亮B．电压表示数变大C．电流表A1示数变小D．电路消耗的总功率变大8．如图是电阻甲和乙的I-U图象，小明对图象信息作出的判断，正确的是（）A．乙是定值电阻，阻值为5ΩB．当甲两端电压为0时，甲的电阻也为0C．将甲和乙串联，当电流为0.4A，则它们两端的电压之比为2:1D．若甲和乙并联，若电压为1V，则它们的干路电流为0.4A9．如图所示的电路，电源电压保持不变。

闭合开关S后，当滑动变阻器的滑片P向左移动时，下列判断正确的是（）A．电流表示数变大，电压表示数变小B．电流表示数变大，电压表示数变大C．电流表示数变小，电压表示数变大D．电流表示数变小，电压表示数变小10．在探究电流跟电压及电流跟电阻的关系的实验中，电路中的滑动变阻器两次的作用是（）A．均使电阻两端的电压出现变化B．均使电阻两端的电压保持不变C．前次使电阻两端的电压保持不变，后次使电阻两端的电压出现变化D．前次使电阻两端的电压出现变化，后次使电阻两端的电压保持不变11．将两只不同规格的灯泡L1、L2接在如图所示的电路中，电源电压不变，闭合开关 S1、S2后，下列说法中正确的是（）A．电流表测量干路电流B．L1与L2两端电压一定相同C．通过L1和L2的电流一定相等D．只断开S2，L1可能被烧毁12．如图所示的电路中，电源两端的电压保持不变，闭合开关S，将滑动变阻器的滑片P 向右移，下列说法中错误的是（）A．电流表A的示数变小B．电压表V l的示数不变C．电压表V2的示数变大D．电压表V l与电压表V2的示数之和保持不变二、填空题13．如图所示的电路，当开关S闭合，滑动变阻器的滑片P向下滑动时，电流表2A的示A示数的比值______。

北师大版物理九年级上册《第12 章欧姆定律》单元测试考试分值： 100 分；考试时间： 100 分钟一．选择题（共12 小题，满分 36 分）1．（ 3 分）教室里有多盏电灯，每多开一盏电灯，电路的（）A．总电阻增大B．总电压增大C．总电流增大D．总电流不变2．（ 3 分）以下图象中，能正确描绘小灯泡U﹣I 关系的是（）A．B．C．D．3．（ 3 分）在用“伏安法测电阻”的实验中，有两位同学分别采纳定值电阻和小灯泡为丈量对象，在办理实验数据时，画出定值电阻和小灯泡的 U﹣I 图象，分别如图甲、乙所示，则对于图象的剖析，以下说法错误的选项是（）A．由甲图可知，定值电阻的阻值为1ΩB．由甲图可知，定值电阻它不随导体两头的电压和导体中的电流改变而改变C．由乙图可知，小灯泡的电阻跟灯丝的温度相关D．为了减小偏差，应当用多次丈量取均匀值的方法测定小灯泡的电阻4．（ 3 分）如图是一个电阻暗盒，盒内有三个电阻，A、 B、 C、 D 分别是四根引线。

现测得 AD 之间电阻为 2Ω，CD 之间电阻为 5Ω，AC之间电阻为 3Ω，若用导线把 BD 连结后，测得 AC 之间电阻为 2Ω，假如不用导线把 BD 两头连结起来，则 BD 之间电阻大小为（）A．10ΩB．9ΩC．8ΩD．7Ω5．（ 3 分）以下图的电路中，电源电压保持不变，当开关 S1、S2都闭合时，电流表的示数为，电压表的示数为6V；将电压表、电流表的地点交换，当开关 S1断开、 S2闭合，电流表的示数为．则正确的选项是（）A．R1=8ΩB．R2=8ΩC．R1=20ΩD．R2 =20Ω6．（ 3 分）以下图的电路，电源电压不变，当开关 S 闭合后，挪动滑片P，改变滑动变阻器接入电路的阻值，使电压表的示数从6V 变化到 2V，同时察看到电流表的示数从0.5A 变化到 1A．定值电阻 R0值和电源电压分别为（）A．4Ω、8V B．8Ω、10V C．8Ω、8V D． 16Ω、10V7．（ 3 分）以下图，变阻器的电阻丝 MN 间的总电阻为 R，滑片P 从 M 点向右挪动到 N 的过程中， a、 b 两点间的电阻的变化状况是（）A．电阻由 0 增大到 RB．电阻由 0 增大到 R/2C．电阻由 0 增大到 R/2，再减小到 0，最大值为 R/2D．电阻由 0 增大到 R/4，再减小到 0，最大值为 R/48．（ 3 分）张滨同学在“研究经过导体的电流与其两头电压的关系”时，将记录的实验数据整理后作出了以下图的图象。

北师大版九年级物理《第十二章欧姆定律》单元检测 (B 卷) 及答案（满分： 100 分时间：60分钟）题号一二三总分得分一、选择 (每题 3 分，共 30 分 )得分1、白炽灯泡亮时和熄灭时，灯丝的电阻大小是：（）A 、熄灭时大B、点燃时大C、同样大 D 、不可以确立2、小明同学用控制变量法研究“电流跟电阻的关系” ，电路如图12—1 所示．在此实验过程中，当 A 、B 两点间的电阻由 5 Ω换成 10Ω时，他下一步应采纳的正确操作是()图12— 1A、只要将电池数增添一倍B、只要将电池数减半D、将变阻器的滑片适合向右挪动3、两个定值电阻，甲标有"16 Ω， 1.5A ”乙标有 "22 Ω，0.5A ”．现把它们串连起来，则该串联电路两头同意加的最高电压是()A 、57 V B、 41 V C． 35 V D、 19 V4、小明在研究串连电路电流规律的实验中，按图12— 2 所示连好了电路，闭合开关后，发现 L1、 L2都不发光，电流表无示数．为了找出发生故障的原由，小明用电压表进行检测，发现 b 、 c 之间的电压为零， a 、 b 与 a 、 c之间的电压都为3V，则电路故障是()A． L1断路C． L2断路BD． L1短路． L2短路图 12— 25、如图 12— 3 所示， A 、 B 是同种资料制成的电阻，它们的长度相等， A 的横截面积是 B 的两倍，将它们串连在电路中，则加在 A 、B 上的电压 U A、U B和经过 A 、B 的电流 I A、I B间的关系正确的（）图 12— 3A 、 I A＝ I B．B、 I A >I BC、U A＝ U B D 、 U A>U B6、用两节五号电池、小灯泡、电流表、开关、导线连结一个电路，闭合开关后，灯泡发光，电流表有必定示数。
