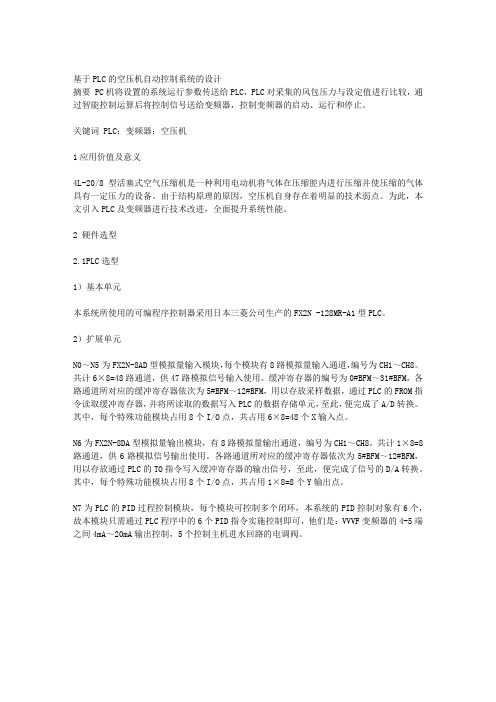

基于PLC的空压机自动控制系统的设计摘要 PC机将设置的系统运行参数传送给PLC，PLC对采集的风包压力与设定值进行比较，通过智能控制运算后将控制信号送给变频器，控制变频器的启动、运行和停止。
关键词 PLC；变频器；空压机1应用价值及意义4L-20/8型活塞式空气压缩机是一种利用电动机将气体在压缩腔内进行压缩并使压缩的气体具有一定压力的设备。
由于结构原理的原因，空压机自身存在着明显的技术弱点。
为此，本文引入PLC及变频器进行技术改进，全面提升系统性能。
2 硬件选型2.1PLC选型1）基本单元本系统所使用的可编程序控制器采用日本三菱公司生产的FX2N -128MR-A1型PLC。
2）扩展单元N0～N5为FX2N-8AD型模拟量输入模块，每个模块有8路模拟量输入通道，编号为CH1～CH8。
共计6×8=48路通道，供47路模拟信号输入使用。
缓冲寄存器的编号为0#BFM～31#BFM，各路通道所对应的缓冲寄存器依次为5#BFM～12#BFM，用以存放采样数据，通过PLC的FROM指令读取缓冲寄存器，并将所读取的数据写入PLC的数据存储单元，至此，便完成了A/D转换。
其中，每个特殊功能模块占用8个I/O点，共占用6×8=48个X输入点。
N6为FX2N-8DA型模拟量输出模块，有8路模拟量输出通道，编号为CH1～CH8。
共计1×8=8路通道，供6路模拟信号输出使用。
各路通道所对应的缓冲寄存器依次为5#BFM～12#BFM，用以存放通过PLC的TO指令写入缓冲寄存器的输出信号，至此，便完成了信号的D/A转换。
其中，每个特殊功能模块占用8个I/O点，共占用1×8=8个Y输出点。
N7为PLC的PID过程控制模块，每个模块可控制多个闭环，本系统的PID控制对象有6个，故本模块只需通过PLC程序中的6个PID指令实施控制即可，他们是：VVVF变频器的4-5端之间4mA～20mA输出控制，5个控制主机进水回路的电调阀。
毕业设计：基于PLC的自动门系统控制简介本文档旨在描述一个基于可编程逻辑控制器（PLC）的自动门系统控制的毕业设计项目。
该项目旨在设计和实现一个自动门系统，利用PLC来控制门的开关和安全功能。
目标该项目的主要目标是设计一个可靠且安全的自动门系统，能够根据用户的需求自动打开和关闭。
同时，系统也应该具备以下功能：- 检测门的位置和状态，以确保门在正确的位置关闭和打开。
- 检测门口的人员，以便根据需要自动打开门。
- 在门口检测到障碍物时自动停止门的运动，并提供警报通知。
- 集成安全开关和传感器，以确保门在安全条件下操作。
系统设计以下是该自动门系统的基本设计要点：1. PLC控制器：使用PLC作为控制器，负责接收和处理来自传感器和开关的输入信号，并控制门的运动和安全功能。
2. 传感器：使用适当的传感器来检测门的位置、状态和门口的人员。
这可以包括门位传感器、门状态传感器和人员检测传感器。
3. 电机驱动：使用合适的电机驱动装置控制门的开关运动。
电机驱动装置应能够提供足够的动力和控制门的速度。
4. 安全功能：集成安全开关和传感器，以便在检测到障碍物或其他危险情况时停止门的运动，并提供警报通知。
实施计划以下是该项目的实施计划：1. 确定需求：详细了解用户对自动门系统的需求和功能要求。
2. 设计系统：根据需求，设计自动门系统的整体架构和功能模块。
3. 采购设备：购买所需的PLC控制器、传感器、电机驱动装置和其他必要的组件。
4. 系统集成：将PLC控制器、传感器和电机驱动装置进行集成，并进行必要的配置和编程。
5. 测试和调试：对系统进行全面测试，确保各功能正常运行，并进行必要的调试和修复。
6. 文档撰写：编写毕业设计报告，详细记录整个项目的设计、实施和测试过程。
7. 演示和评估：进行系统演示，并接受指导教师和评委的评估和反馈。
预期成果通过完成该毕业设计项目，预期将获得以下成果：1. 设计并实施一个基于PLC的自动门系统，能够按需打开和关闭，并具备安全功能。
P L C控制技术课程设计说明书题目：基于P LC的动力头控制系统设计系部：专业：自动化班级：学生姓名: 学号:指导教师:2012年6 月 2 日目录1 绪论 (1)1.1 研究目的与意义 (1)1.2 PLC控制系统在动力头机床中的作用与地位 (1)2 控制系统方案论证与选择 (2)2.1 动力头的设计要求 (2)2.2 控制系统的论证与选择 (3)2.2.1各种控制系统的特点 (3)2.2.2控制系统的选择 (4)3 控制系统硬件设计 (5)3.1 元器件的选择 (5)3.1.1电动机和电器元件的配置 (5)3.1.2电动机型号的选择 (5)3.1.3电器元件型号的选择 (6)3.2 电路设计 (8)3.2.1主电路设计 (8)3.2.2控制电路设计 (9)3.3 PLC控制系统硬件设计 (10)3.3.1系统输入输出元件型号的确定 (10)3.3.2PLC机型的选择 (10)3.3.3PLCI/O元件的分配 (11)4 控制系统软件设计与调试 (13)4.1 PLC程序的总体结构 (13)4.2 各部分程序的作用及设计过程 (13)5 总结与展望 (22)6 参考文献 (23)1 绪论1.1研究目的与意义可编程控制器(Programmable logic Control-ler,简称PLC)是以微处理机为基础,综合了计算机技术、自动控制技术和通信技术等现代科技而发展起来的一种新型工业自动控制装置, 其具有逻辑控制、计时、计数、数据处理、联网与通信等强大功能,用来替代传统的继电—接触控制系统。
同时,由于PLC具有很高的可靠性和极大的应用灵活性,在各行各业的控制领域都得到了广泛的应用,并与CAD/CAM和机器人技术一起被誉为现代工业自动化的三大支柱之一。
大量采用传统继电—接触控制系统的设备通过改造更新,成为PLC控制的自动化系统,而且具有改造成本低、周期短和可靠性高等特点。
本文介绍基于PLC的动力头控制系统的设计与应用。
PLC驱动的自动门控制系统毕业设计1. 简介本文档旨在设计一个基于PLC驱动的自动门控制系统的毕业设计方案。
该系统将利用PLC技术实现自动门的开启和关闭，并通过传感器检测周围环境以确保安全性。
2. 设计目标- 实现自动门的开启和关闭功能- 通过传感器监测门口的行人和障碍物- 提供安全、可靠的门控制系统- 系统设计简单、易于维护和扩展3. 系统组成- PLC控制器：选择适合的PLC控制器作为系统的核心，用于控制门的运行和监测传感器状态。
- 门控制装置：包括电机、齿轮、开关等组件，用于实现门的自动开启和关闭。
- 传感器：选择合适的传感器，如红外线传感器、超声波传感器等，用于检测门口的行人和障碍物。
- 人机界面：设计一个简单直观的人机界面，用于显示门的状态和提供操作控制功能。
4. 系统工作流程1. 系统初始化：PLC控制器初始化，门控制装置归位。
2. 传感器监测：传感器不断监测门口的行人和障碍物。
3. 判断门状态：根据传感器的监测结果，判断门的状态（开启/关闭）。
4. 控制门运行：根据门的状态，PLC控制器控制门控制装置实现门的开启和关闭。
5. 显示门状态：人机界面显示门的状态，并提供操作控制功能。
5. 安全性考虑- 红外线传感器：用于检测门口的行人，当有行人靠近门口时，自动停止门的关闭操作，确保行人的安全。
- 超声波传感器：用于检测门口的障碍物，当有障碍物挡住门口时，自动停止门的开启操作，避免损坏门和障碍物。
6. 系统维护与扩展- 系统维护：PLC控制器具有较好的稳定性和可靠性，故系统维护较为简单，主要是定期检查传感器和门控制装置的工作状态。
- 系统扩展：如有需要，可以通过添加更多的传感器来增强系统的功能，如温度传感器、湿度传感器等。
7. 结论本文档提出了一个基于PLC驱动的自动门控制系统毕业设计方案。
通过合理选择控制器、传感器和门控制装置，并考虑了系统的安全性和可扩展性，设计出一个简单、可靠的自动门控制系统。
继续教育学院毕业设计（论文）题目：PLC自动门控制系统的设计院、系（站）：西安机电信息技师学院学科专业：机电一体化附件1 西安工业大学继续教育学院毕业设计(论文)任务书院系或教学站点:西安机电信息技师学院学生姓名: 贺栋栋专业班级: 机电一体化三班批准日期:一、毕业设计(论文)题目：PLC自动门控制系统的设计二、毕业设计（论文）工作自年月日起至年月日止三、毕业设计（论文）进行地点：西安机电信息技师学院毕业设计（论文）的内容：为了增强自动门运行的可靠性,提出了一种以S7-200可编程序控制器(PLC)为核心的自动门控制系统。
分析了该控制系统的工作原理,描述了系统的硬件组成,介绍了人体感应探测、自动门运行位置检测、门运行障碍检测等控制电路的工作过程,对PLC的选型及I/O点的确定进行了说明。
结合PLC的运行特点,对控制系统的工作流程作了合理的优化。
在此基础上,采用结构化的编程方法,给出了主程序模块、开门子程序模块、关门子程序模块的程序流程图。
系统已通过硬件和软件调试,在实际中获得了应用。
应用结果表明,整个系统功能完善,性能可靠。
负责指导老师:指导教师:接受设计（论文）任务并开始执行日期：学生签名:附件2 西安工业大学继续教育学院毕业设计（论文）考核评议书西安机电信息技师学院院（系.站）机电一体化专业指导老师对学生所完成的课题为的毕业设计（论文）进行的情况.完成的质量及评分的意见：负责指导教师队指导教师年月日附件3 西安工业大学继续教育学院毕业设计（论文）考核审定结果西安机电信息技师学院院（系.站）机电一体化专业毕业设计（论文）考核审定组对学生所完成的课题为的毕业设计（论文）考核审定结果确定成绩为毕业设计（论文）审核组负责人审核组成员年月日摘要随着科学技术的日新月异，我们的生活发生了巨大的变化。
一个智能化、自动化的社会已经开始呈现于我们的眼前，这为我们提供了非常多的便利。
其中自动门就是自动化进程中的一个典型代表，此设计就是运用所学的知识，结合实际需要而进行研究的。
毕业设计（论文）报告题目冲压机的PLC控制院（系）别中德机电学院专业机电一体化技术班级数电1001班姓名张瑞志学号100101264指导教师唐亦敏完成日期2012年9月23日摘要:本设计采用西门子的小型PLC LOGO为核心对冲压进行控制。
随着自动控制技术的迅速发展，PLC对冲压的控制技术应用越来越广泛。
本文采用PLC对冲压进行控制，通过合理的设计，提高冲压控制水平，进而改善冲压运行的稳定性，使其更加精确。
本文主要介绍了冲压的PLC控制系统总体方案设计、设计过程、组成、列出冲压的梯形图，并给出了系统组成框图，分析冲压逻辑关系，提出PLC的编程方法。
能够给一些初学者点建议，能够对冲压的基本原理、基本编程思路有大致的了解。
关键词：冲压，PLC，控制AbstractThis design uses the PLC LOGO as the core of the stamping control.With the rapid development of automatic control technology,PLC stamping control technology is applied more and more widely.This paper used PLC to stamping control,through reasonable design, improve the flow of control level,thereby improving the flow stability of running,making them more precise.This article mainly introduced the stamping of PLC control system design, design process,composition,lists the stamping ladder diagram,and gives the block diagram of the system,analyzes the stamping of logic relation,put forward PLC programming method. Can give some suggestions to beginners,basic principle,basic stamping programming ideas have roughly understanding.Keywords:stamping,PLC,control目录摘要 (1)Abstract (2)1课题的提出 (4)1.1选题背景 (4)1.2方案论证 (5)2系统的理论分析及控制方案确定 (5)2.1控制方案的比较和确定 (5)2.2冲压控制系统的组成及原理图 (5)2.3冲压系统控制流程 (8)3系统的硬件设计 (8)3.1系统主要设备的介绍 (8)3.1.1PLC LOGO的介绍 (9)3.1.2气缸的介绍..........................................................................错误！未定义书签。
综合毕业设计标题：基于PLC的压入机控制系统设计毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。
尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。
对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。
作者签名：日期：指导教师签名：日期：使用授权说明本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。
作者签名：日期：· 1学位论文原创性声明本人郑重声明：所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。
除了文中特别加以标注引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写的成果作品。
对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标明。
本人完全意识到本声明的法律后果由本人承担。
作者签名：日期：年月日学位论文版权使用授权书本学位论文作者完全了解学校有关保留、使用学位论文的规定，同意学校保留并向国家有关部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。
本人授权大学可以将本学位论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。
涉密论文按学校规定处理。
作者签名：日期：年月日导师签名：日期：年月日· 2注意事项1.设计（论文）的内容包括：1）封面（按教务处制定的标准封面格式制作）2）原创性声明3）中文摘要（300字左右）、关键词4）外文摘要、关键词5）目次页（附件不统一编入）6）论文主体部分：引言（或绪论）、正文、结论7）参考文献8）致谢9）附录（对论文支持必要时）2.论文字数要求：理工类设计（论文）正文字数不少于1万字（不包括图纸、程序清单等），文科类论文正文字数不少于1.2万字。

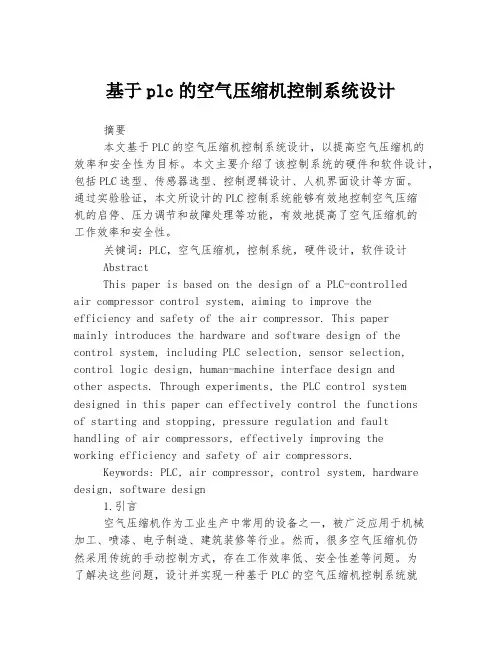

基于plc的空气压缩机控制系统设计摘要本文基于PLC的空气压缩机控制系统设计，以提高空气压缩机的效率和安全性为目标。
本文主要介绍了该控制系统的硬件和软件设计，包括PLC选型、传感器选型、控制逻辑设计、人机界面设计等方面。
通过实验验证，本文所设计的PLC控制系统能够有效地控制空气压缩机的启停、压力调节和故障处理等功能，有效地提高了空气压缩机的工作效率和安全性。
关键词：PLC，空气压缩机，控制系统，硬件设计，软件设计AbstractThis paper is based on the design of a PLC-controlledair compressor control system, aiming to improve theefficiency and safety of the air compressor. This papermainly introduces the hardware and software design of the control system, including PLC selection, sensor selection, control logic design, human-machine interface design andother aspects. Through experiments, the PLC control system designed in this paper can effectively control the functionsof starting and stopping, pressure regulation and fault handling of air compressors, effectively improving theworking efficiency and safety of air compressors.Keywords: PLC, air compressor, control system, hardware design, software design1.引言空气压缩机作为工业生产中常用的设备之一，被广泛应用于机械加工、喷漆、电子制造、建筑装修等行业。
（完整版）基于PLC的步进电动机的控制系统毕业设计基于PLC的步进电动机的控制系统学院：继续教育学院专业：机械设计制造及自动化学生姓名：吴延东指导教师：张辉2014 年8 月毕业设计（论文）答辩成绩评定专业毕业设计（论文）第答辩委员会于年月日审定了班级学生的毕业设计（论文）。
设计（论文）题目：设计（论文）共页。
毕业设计（论文）答辩委员会意见：成绩：专业毕业设计（论文）答辩委员会主任委员（签字）摘要本课题使用PLC为西门子S7-200 CN系列PLC-CPU224XPCN AC/DC/RLY。
其基本情况为：CPU224XPCN，24VDC电源，24VDC 输入，24VDC输出，6ES7 214-2AD23-0XB8，集成14输入/10输出共24个数字量I/O点，2输入/1输出共3个模拟量I/O点，可连接7个扩展模块，最大扩展至168路数字量I/O点或38路模拟量I/O点。
22K字节程序和数据存储空间，6个独立的高速计数器(100KHz)，2个100KHz的高速脉冲输出，4个上升沿和4个下降沿边沿中断，2个RS485通讯/编程口，具有PPI通讯协议、MPI通讯协议和自由方式通讯能力。
本机还新增多种功能，如内置模拟量I/O，位控特性，自整定PID功能，线性斜坡脉冲指令，诊断LED，数据记录及配方功能等，是具有模拟量I/O 和强大控制能力的新型CPU，用于控制步进电机或伺服电机实现定位任务。
关键词：步进电动机PLC 正反转与加减速控制Ⅰ目录第1章引言 (1)1.1 PLC的介绍 (1)1.2步进电机的介绍 (1)第2章步进电机 (2)2.1步进电机工作原理 (2)2.1.1步进电机结构 (2)2.1.2旋转过程 (4)2.1.3力矩 (5)2.1.4步进电机的分类 (5)3.2 步进电机控制方式及运行方式 (6)3.3 脉冲和角度的关系 (7)第3章步进电机控制系统设计 (8)3.1步进电机模拟控制 (8)3.1.1控制流程分析 (8)3.1.2 I/O 分配表 (9)3.2步进电机流程图 (10)3.3步进电机接线图 (11)3.4梯形图的设计 (12)第4章结论 (23)参考文献 (24)致谢 (25)Ⅱ第1章引言1.1 PLC的介绍可编程控制器是一种数字运算操作的电子系统，专为在工业环境下应用而设计。

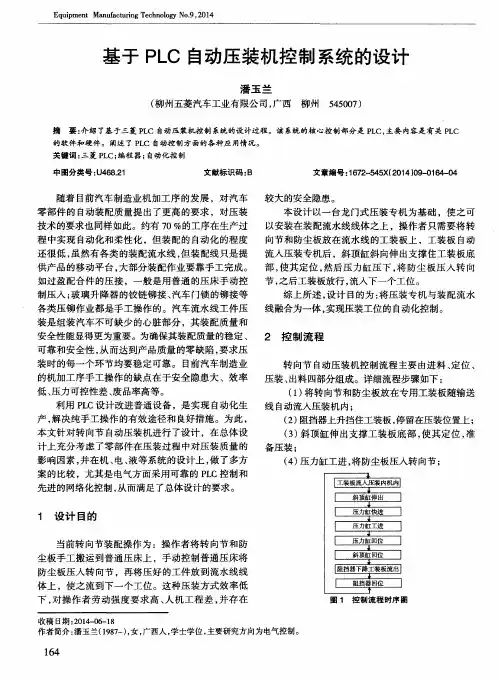

摘要应用PLC技术对气门压装机进行改造，以实现汽车缸盖的自动在线压装。
设计PLC的发动机气门压装机控制设计，是为了提高流水线的生产效率，也为流水线工人减轻了一部分劳动力，而且也让工人操作起来比起以前手动控制更安全，减少了在生产流水线过程中的事故率。
采用的PLC可编程控制器对压装机进行控制，所用的变频器是三菱FX2N系列的，而驱动压装机和升降台控制的是液压泵，对于压装的整个过程，在机械结构上安装了光幕传感器和压力继电器，一旦有人或物体进入压装区域范围、压装机的压力过载或者压力不足，警报器就会发出声响，提醒操作人员。
而且也可以在快发生危险状况时，可以使用急停按钮，急停当前状态。
它的不足之处是在压装的过程中它不是纯自动化控制，而是属于以自动控制为主，并结合手动控制方式。
如果把这个方案设计成纯自动化控制，这样能更有效的节省劳动力，同时操作时也更安全。
关键词：PLC，控制系统，压装机基于PLC的发动机气门压装机控制系统设计0 引言基于PLC的发动机气门压装机的控制设计，主要实现的目的是对于压装机是被液压和PLC等两方面控制的，这样方便于在生产线上压装机对发动机的压装。
以前对发动机的压装大部分都是人工操作的，用手操作控制压装机，该操作工劳动强度大，且随着生产规模的不断扩大，该工位的生产速度不能满足生产的需要，而且对工人有一定的危险性。
现在可以先设计PLC，用按钮键控制PLC，然后用PLC控制两个电动机，两个电动机分别控制液压泵和传送带，液压泵再控制压装机，而传送带是用来让工件在流水线上不断往前移动，进行下一步操作。
整个流程基本上不用手动操作了，以自动为主，大大减少了工人的手动操作，仅需按几个控制按钮就行了。
PLC控制的东西越多，使得生产线越来越自动化，越来越先进化，无需更多的人工操作了。
这一个过程从生产角度来说加快了流水线的生产速度，从工人的角度来说大大的加强了对工人的安全和减轻了他们的工作量。
压装机，是机械行业用于压装轴套、轴承等的设备。
压装机的种类有很多，有轴承压装机、伺服压装机、轮对压装机、数控压装机、定子压装机、气门压装机、精密压装机和液压压装机。
数字压装机采用触摸屏作为数据输入，数据显示，原装美国进口测力传感器作为压力采集信号，系统能以每秒500次的速度对压力信号，位移信号进行运算，作出各种报警，以及曲线的描绘。
可以预先设定位移与压力的上下限曲线与当前压装值进行比较,输入任意压装位置,即可得到该位置在上次压装时产生的过盈阻力。
特点是：以2-20MPA的液体压力为动力源,外接三相AC380V 50HZ或三相AC220 60HZ交流电源；以液体作为介质来传递能量，采用进口低噪音齿轮油泵；采用测力传感器直接测量压装力,精度为正负5N。
压力信号控制系统采用数字信号传输,精确保证了测力传感器的精度不受传输而下降；设备待机,滑快上下移动时噪音均不超过75分贝；采用整体焊接的坚固开式结构,可使机身保持足够的的钢性,同时拥有最方便的操作空间；分手动和半自动两种控制方式,手动可将压装上模停在任意行程范围内,配有紧急回升按钮,加装有红外线护手装置；该系列压床的压装行程通过旋转编码器将位移量传送至可编程器,由已编写好的程序自动控制；压力、行程、保压时间、闭合高度客户均可在触摸屏上自行调整；液压系统计内置机架内,外观整洁,轻巧,稳重；该系列液压机械出力为5吨。
1吨=1000千克，牛是力学单位，千克和吨都是质量单位。
1千克的物体在地球上可以产生9.8牛的力。
1吨可以产生9800牛的力，所以5吨可以产生49000牛的力。
气门压装机是利用气门进行压装的一个机械结构，用气门压装机比其他压装机简单明了，而且不像其他压装机的结构复杂，所以本设计就采用气门压装机进行对发动机的压装。
PLC称为可编程控制器，英文称Programmable LogicController，是一种专门为在工业环境下应用而设计的数字运算操作的电子装置。
它采用可以编制程序的存储器，用来在其内部存储执行逻辑运算、顺序运算、计时、计数和算术运算等操作的指令，并能通过数字式或模拟式的输入和输出，控制各种类型的机械或生产过程。
它源于继电控制装置，但它不像继电装置那样，通过电路的物理过程实现控制，而主要靠运行存储于PLC内存中的程序，进行入出信息变换实现控制。
PLC基于电子计算机，但并不等同于普通计算机。
普通计算机进行入出信息变换，多只考虑信息本身，信息的进入和输出，只要人机界面好就可以了。
而PLC则还要考虑信息进入和输出的可靠性、实时性，以及信息的使用等问题。
特别要考虑怎么适应于工业环境，如便于安装，抗干扰等问题。
PLC及其有关的外围设备都应该按易于与工业控制系统形成一个整体，易于扩展其功能的原则而设计。
它的特点是：可靠性高，抗干扰能力强；配套齐全，功能完善，适用性强；易学易用，深受工程技术人员欢迎；系统的设计、工作量小，维护方便，容易改造。
可编程控制器对用户来说，是一种无触点设备，改变程序即可改变生产工艺，因此在初步设计阶段时选用可编程控制器，在实施阶段时再确定工艺过程。
另一方面，从制造生产可编程控制器的厂商角度看，在制造阶段不需要根据用户的订货要求专门设计控制器，适合批量生产。
特别是它的高可靠性和较强的适应恶劣环境的能力，受到用户的青睐，因而在冶金、化工、交通、电力等诸多领域获得广泛的应用，与机器人、CADCAM一起，被称为现代工业控制的三大支柱。
可编程控制器正成为工业控制领域的主流控制设备，在世界各地发挥着越来越大的作用。
异步电动机，又称感应电动机，是由气隙旋转磁场与转子饶组感应电流相互作用产生电磁转矩，从而实现电机能量转换为机械能量的一种交流电机。
异步电动机按照转子结构分为两种形式：有鼠笼式、绕线式异步电动机。
作电动机运行的异步电机。
因其转子绕组电流是感应产生的，又称感应电动机。
异步电动机是各类电动机中应用最广、需要量最大的一种。
转子绕组不需与其他电源相连，其定子电流直接取自交流电力系统；与其他电机相比，异步电动机的结构简单，制造、使用、维护方便，运行可靠性高，重量轻，成本低。
以三相异步电动机为例，与同功率、同转速的直流电动机相比，前者重量只及后者的二分之一，成本仅为三分之一。
异步电动机还容易按不同环境条件的要求，派生出各种系列产品。
它还具有接近恒速的负载特性，能满足大多数工农业生产机械拖动的要求。
其局限性是，它的转速与其旋转磁场的同步转速有固定的转差率（见异步电机），因而调速性能较差，在要求有较宽广的平滑调速范围的使用场合（如传动轧机、卷扬机、大型机床等），不如直流电动机经济、方便。
此外，异步电动机运行时，从电力系统吸取无功功率以励磁，这会导致电力系统的功率因数变坏。
因此，在大功率、低转速场合（如拖动球磨机、压缩机等）不如用同步电动机合理。
由于异步电动机生产量大，使用面广，要求其必须有繁多的品种、规格与各种机械配套。
因此，异步电动机的设计、生产特别要注意标准化、系列化、通用化。
在各类系列产品中，以产量最大、使用最广的三相异步电动机系列为基本系列；此外还有若干派生系列（在基本系列基础上作部分改变导出的系列）、专用系列（为特殊需要设计的具有特殊结构的系列）。
液压泵，英文称hydraulic pump，是依靠密闭工作容积的改变实现吸、压液体，从而将机械能转换为液压能的机器。
它是液压系统的动力元件，其作用是将原动机的机械能转换成液体的压力能，指液压系统中的油泵，它向整个液压系统提供动力。
液压泵的结构形式一般有齿轮泵、叶片泵和柱塞泵。
常用液压泵的种类：按流量是否可调节可分为：变量泵和定量泵；输出流量可以根据需要来调节的称为变量泵，流量不能调节的称为定量泵；按液压系统中常用的泵结构分为：齿轮泵、叶片泵、柱塞泵。
要保证液压泵正常工作，必须满足以下条件：应具备密封工作容积，并且密封容积应能不断重复地由小变大，再由大变小；要有配油装置，在吸油过程中必须使油箱与大气相通，容积减小时向系统压油。
液压泵是为液压传动提供加压液体的一种液压元件，是众多类型泵中一种。
它的功能是把动力机(如电动机和内燃机等)的机械能转换成液体的压力能。
单柱塞泵的工作原理是凸轮由电动机带动旋转,当凸轮推动柱塞向上运动时，柱塞和缸体形成的密封体积减小，油液从密封体积中挤出，经单向阀排到需要的地方去。
当凸轮旋转至曲线的下降部位时，弹簧迫使柱塞向下，形成一定真空度，油箱中的油液在大气压力的作用下进入密封容积。
凸轮使柱塞不断地升降，密封容积周期性地减小和增大，泵就不断吸油和排油。
1 系统工作原理1.1系统工作结构系统结构是操作按钮控制传感器和PLC控制系统，传感器检测到发动机的信号后，信号传输给PLC，PLC再控制液压泵、传送带发动机、液压阀和警报器。
液压泵是是供应给液压阀和液压控制系统的，传送带是用来传送压装和压装完成的发动机，而液压阀是用来控制压装机的升降，警报器是传感器检测到有物体或人进入正在工作的压装机的工作范围内或者压装机工作到一半停止不动了等一些状况是发出警报声。
系统工作的结构中有很多部件组成，有S2自动停止器、可编程控制器PLC、S1升降台、缸盖位置传感器和系统气液封压装机等部件。
S2自动停止器的作用是下降挡住发动机防止它相前移动，然后等压装机压装完成，就升上去让发动机通过；可编程控制器是在结构中利用PLC控制压装机对发动机进行压装；S1升降台的作用是把发动机升上到一定的高度让压装机进行压装；位置传感器在这些部件中检测发动机在传送带上传过来时是否到位；压装机是对升降台升上来的发动机进行压装。
1.2 系统工作过程为了实现在线功能，将气门压装机从原工作台上拆卸下来，移动到专门为其设计的固定支架上来。
新增使用气缸驱动的自动升降台S1，其作用是把发动机缸盖顶离流水线3mm，从而使压装机的压力能够经过发动机缸盖作用在升降台上，避免此力作用在流水线上造成对流水线的破坏。
另外升降台S1还可以保证发动机缸盖的水平，保证在不压坏气门零件、压伤缸盖的情况下每个气门零件都能压紧。
此外，生产线上还新增气缸驱动的自动停止器S2和缸盖接近开关K1以及系统启动按钮。
如图1.1所示，当发动机缸盖在生产线上流动到达K1位置时，在压装工位上无发动机缸盖存在，PLC接收到K1信号后控制自动停止器S2下降挡住发动机缸盖；操作工确定缸盖到位后，如此时气压正常，则无须按下急停按钮，而按下启动按钮使升降台S1上升，顶住发动机缸盖并保持其水平；操作工安装气门垫圈后，同时按下压装按钮1和压装按钮2进行压装操作；压装完成后，升降台S1自动下降，停止器S2自动上升，发动机缸盖继续沿生产线前行，如此循环。
图1.1 系统工作原理1.3 系统工作元件1.3.1 液压泵液压泵是供应高压微型电动液压油泵，叶轮数目是单级，用途是增压泵，泵轴位置是卧式的，材料是铝合金的。
