下载文档原格式
常见塑料制品1、PET：聚对苯二甲酸乙二醇酯常用来制作矿泉水瓶、可乐饮料瓶、果汁瓶、屏幕保护膜及其它透明保护膜等，通常呈无色透明。
因为它只可耐热至70℃，所以这种饮料瓶只适合装冷饮和暖饮，装高温液体（如：热开水）或加热则易变形，有对人体有害的物质溶出；并且该塑料制品使用10个月后，可能会释放出致癌物，对人体具有毒性。
PET也可纺丝，就是我们常说的涤纶，故而奥运期间有回收饮料瓶制衣的说法。
许多追求透气和轻便的运动服就是涤纶制成的，很久以前流行的衣料“的确良”也是此物，但是限于当时纺丝手段的落后，的确良衣物穿着上不如现在的舒服。
此外PET亦有许多工程应用。
常用于：灌装矿泉水、碳酸饮料、果汁等。
优点：透明度高，可看清瓶子的内容物；耐酸碱，可装碳酸饮料；防水性高，不易渗出。
注意：无毒，但合成过程可能存留单体、低分子齐聚物和副反应产物如二甘醇，这些都是有一定毒性的，用于饮料瓶的PET原料国家有严格的标准。
PET材质的塑料瓶不能放在汽车内晒太阳；不要装酒、油等物质，有害物质容易溶出来。
也不要装70℃以上液体，过高温度会导致材料分解释放出有害化学物质。
2、HDPE：高密度聚乙烯适宜于装食品及药品、装清洁用品和沐浴产品、购物袋、垃圾桶等。
目前超市和商场中使用的塑料袋多是此种材质制成，可耐110℃高温，标明食品用的塑料袋可用来盛装食品。
HDPE在各种半透明、不透明的塑料容器上被广泛地使用，手感较厚。
常用于：白色药瓶、不透明洗发水瓶、酸奶瓶、口香糖瓶等。
优点：较耐各种腐蚀性溶液，多被用在清洁用品、沐浴产品等。
注意：盛装清洁用品、沐浴产品的瓶子可在清洁后重复使用，但这些容器通常洗不干净，残留的物质会变成细菌的温床，最好不要循环使用，特别不推荐作为循环盛放食品药品的容器使用。
3、PVC：聚氯乙烯PVC现在多用于制造一些廉价的人造革，脚垫，下水管道等；由于其电气性能良好又有一定的自身阻燃特性，被广泛用于电线电缆的外皮制造。
塑料的分类与应用1 塑料的分类塑料的品种很多，从不同角度按照不同原则，其分类的方式也各不相同，常用的塑料分类方法有以下两种。
1 .按照合成树脂的分子结构和受热时的行为分类( l )热塑性塑料。
这类塑料的合成树脂都是线型或带有支链线型结构的聚合物，因而受热会变软，成为可流动的钻稠液体.在此状态下具有可塑性，可塑制成一定形状的塑件，并可经冷却定型;如再加热，又可变软塑制成另一形状，如此可以反复进行多次。
热塑性塑料在成型加工过程中，一般只有物理变化，因而其变化过程是可逆的。
( 2 )热固性塑料。
这类塑料的合成树脂是带有体型网状结构的聚合物，在加热之初，因分子呈线型结构，具有可溶性和可塑性，可塑制成一定形状的塑件;当继续加热，温度达到一定程度后，分子呈现网状结构，树脂变成不熔或不溶的体型结构，形状就会固定下来不再变化。
如再加热，也不再软化，不再具有可塑性。
在这一变化过程中既有物理变化，又有化学变化，因而其变化过程是不可逆的。
酚醛塑料、氨基塑料、环氧树脂、有机硅塑料、不饱和聚醋塑料等均属此类。
2 .按塑料的应用范围分类( l )通用塑料。
主要指产量大、用途广、价格低的一类塑料。
其中聚乙烯、聚丙烯、聚苯乙烯、聚氯乙烯、酚醛塑料合称五大通用塑料.其他聚烯烃、乙烯基塑料、丙烯酸塑料、氮基塑料等也都属于通用塑料。
它们的产量占塑料总产量的一大半以上，构成了塑料工业的主体。
( 2 )工程塑料。
是指那些具有突出的力学性能和耐热性，或具有优异的耐化学试剂、耐溶剂性，或在变化的环境条件下可保持良好绝缘介电性能的塑料。
工程塑料一般可作为承载结构件、耐热件、耐腐蚀件、绝缘件等使用。
工程塑料的生产批量小，价格较昂贵，用途范围相对狭窄。
从广义来说，几乎所有的塑料都可作为工程塑料使用，但实际上目前常用的工程塑料仅包括聚酞胺、聚甲醛、ABS 、聚碳酸醋、聚讽、聚酸亚胺、聚苯硫醚、聚四氟乙烯等几种。
( 3 )特种塑料。
特种塑料又称为功能塑料，指具有某种特殊功能的塑料.如用于导电、压电、热电、导磁、感光、防辐射、光导纤维、液晶、高分子分离膜、专用于减摩、耐磨用途等的塑料。
五大通用塑料简介一．原油，石脑油，单体及通用塑料原料的关系原油---→石脑油--→单体(乙烯单体，丙烯单体）-→PE,PP天然气-→单体(乙烯单体，丙烯单体) -→PE,PP煤化工：二．五大通用塑料简介（名称，常用物性指标，性能，外观，应用，季节性需求，常用国产/进口牌号）1.通用塑料：一般是指产量大、用途广、成型性好、价格便宜的塑料。
2.通用塑料有五大品种，即聚乙烯（PE）、聚丙烯(PP)、聚氯乙烯(PVC)、聚苯乙烯(PS)及ABS。
它们都是热塑性塑料。
（1）聚乙烯（PE）聚乙烯是塑料工业中产量最高的品种。
聚乙烯是不透明或半透明、质轻的结晶性塑料，具有优良的耐低温性能（最低使用温度可达－70 ~ －100℃），电绝缘性、化学稳定性好，能耐大多数酸碱的侵蚀，但不耐热。
聚乙烯适宜采用注塑、吹塑、挤塑等方法加工。
PE根据密度不同可分为：低密度聚乙烯LDPE；高密度聚乙烯HDPE；线性低密度聚乙烯LLDPE。
（2）聚丙烯（PP）聚丙烯是由丙烯聚合而得的热塑性塑料，通常为无色、半透明固体，无臭无毒，密度为0.90 ~ 0.919克/厘米，是最轻的通用塑料，其突出优点是具有在水中耐蒸煮的特性，耐腐蚀，强度、刚性和透明性都比聚乙烯好，缺点是耐低温冲击性差，易老化，但可分别通过改性和添加助剂来加以改进。
聚丙烯的生产方法有淤浆法、液相本体法和气相法3种。
（3）聚氯乙烯（PVC）聚氯乙烯是由氯乙烯聚合而得的塑料，通过加入增塑剂，其硬度可大幅度改变。
它制成的硬制品以至软制品都有广泛的用途。
聚氯乙烯的生产方法有悬浮聚合法、乳液聚合法和本体聚合法，以悬浮聚合法为主。
（4）聚苯乙烯（PS）通用的聚苯乙烯是苯乙烯的聚合物，外观透明，但有发脆的缺点，因此，通过加入聚丁二烯可制成耐冲击性聚苯乙烯（HTPS）。
六大常见塑料的代号性能用途PE是聚乙烯塑料，化学性能稳定，通常制作食品袋及各种容器，耐酸、耐碱及盐类水溶液的侵蚀，但不宜用强碱性洗涤剂擦拭或浸泡。
PP是聚丙烯塑料，无毒、无味，可在100℃的沸水中浸泡不变形、不损伤，常见的酸、碱有机溶剂对它几乎不起作用。
多用于食具。
PS是聚苯乙烯塑料，容易着色、透明性好，多用于制作灯罩、牙刷柄、玩具、电器零部件。
它耐酸碱腐蚀，但易溶于氯仿、二氯乙烯、香蕉水等有机溶剂。
PVC是聚氯乙烯塑料，色泽鲜艳、耐腐蚀、牢固耐用，由于在制造过程中增加了增塑剂、抗老化剂等一些有毒辅助材料，故其产品一般不存放食品和药品。
ABS是由丙烯腈、丁二烯、苯乙烯聚合的塑料，它色彩醒目，耐热、坚固、外表面可镀铬、镍等金属薄膜，可制作琴键、按钮、刀架、电视机外壳、伞柄等。
PA是尼龙塑料，它的特性坚韧、牢固、耐磨，常用于制作梳子、牙刷、衣钩、扇骨、网袋绳、水果外包装袋等。
无毒性，但不可长期与酸碱接触。
来源:全国塑料加工工业信息中心zxyAdministrator发帖: 16106来自:厦门于2002-12-11 16:15聚乙烯线性PE介绍区分线性聚乙烯与支化聚乙烯的一个有用途径是考虑其生成方法。
线性PE包括超低密度（ULDPE），线性低密度PE（LLDPE），高密度（HDPE），高分子量高密度（HMW=HDPE）和超高分子量（UHMW-PE），它在聚合反应器中压力远低于制造支化PE所用的压力。
在制造支化PE时，聚合物决定性参数是密度，从某种意义来说，它表述了聚合物长主链组合时的紧密度和规整度（或结晶度）。
密度可通过反应器压力和热量的变化而改变；另一方面，线性PE的密度随与乙烯共聚用单体的用量而异。
共聚单体生成的短支链随着乙烯主链一起形成，由于支链使聚合物主链间产生分离，共聚单体数量越多，聚合物密度越低。
相反，支化PE同时具有短支链和长支链。
LLDPE特性有些不同于其支化同类物LDPE，就是这个原因。

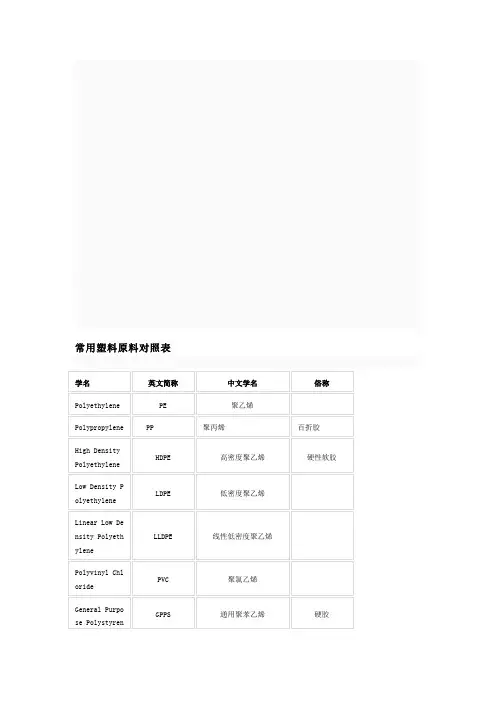

常用塑料原料对照表剂。
特种塑料6．润滑剂润滑剂的作用是防止塑料在成型时不粘在金属模具上，同时可使塑料的表面光滑美观。
常用的润滑剂有硬脂酸及其钙镁盐等。
7．抗氧剂防止塑料在加热成型或在高温使用过程中受热氧化，而使塑料变黄，发裂等除了上述助剂外，塑料中还可加入阻燃剂、发泡剂、抗静电剂等，以满足不同的使用要求。
一、按使用特性分类根据各种塑料不同的使用特性，通常将塑料分为通用塑料、工程塑料和特种塑料三种类型。
①通用塑料一般是指产量大、用途广、成型性好、价格便宜的塑料。
通用塑料有五大品种，即聚乙烯(PE)、聚丙烯(PP)、聚氯乙烯(PVC)、聚苯乙烯(PS)及丙烯腈─丁二烯─苯乙烯共聚合物（ABS）。
这五大类塑料占据了塑料原料使用的绝大多数，其余的基本可以归入特殊塑料品种，如：PPS、PPO、PA、PC、POM等，它们在日用生活产品中的用量很少，主要应用在工程产业、国防科技等高端的领域，如汽车、航天、建筑、通讯等领域。
塑料根据其可塑性分类，可分为热塑性塑料和热固性塑料。
通常情况下，热塑性塑料的产品可再回收利用，而热固性塑料则不能，根据塑料的光学性能来分，可分为透明、半透明及不透明原料，如PS、PMMA、AS、PC等属于透明塑料，而其它大多数塑料都为不透明塑料。
[1]二、常用塑料品种性能及用途1．聚乙烯：常用聚乙烯可分为低压聚乙烯（LDPE）、高压聚乙烯（HDPE）和线性高压聚乙烯（LLDPE）。
三者当中，HDPE有较好的热性能、电性能和机械性能，而LDPE和LLDPE有较好的柔韧性、冲击性能、成膜性等。
LDPE和LLDPE主要用于包装用薄膜、农用薄膜、塑料改性等，而HDPE 的用途比较广泛，薄膜、管材、注射日用品等多个领域。
[2]2．聚丙烯：相对来说，聚丙烯的品种更多，用途也比较复杂，领域繁多，品种主要有均聚聚丙烯（homopp），嵌段共聚聚丙烯（copp）和无规共聚聚丙烯（rapp），根据用途的不同，均聚主要用在拉丝、纤维、注射、BOPP膜等领域，共聚聚丙烯主要应用于家用电器注射件，改性原料，日用注射产品、管材等，无规聚丙烯主要用于透明制品、高性能产品、高性能管材等。
常用塑料名称缩写
1．聚苯乙烯（POLYSTYRENE），简称聚苯、PS、GPS、硬胶，是一种通用的透光性材料，特点如下：（1）光学性能好，其透光率达88%—92%。
（2）电气性能优良。
（3）着色性能好。
（4）热膨胀系数大，易产生内应力，宜用高料温、模温、低压力，延长注射时间有利于降低内应力，防止缩孔，变形（尤其对壁厚塑件），但料温高易出银线，料温低则透明度差。
（5）最大的缺点是脆性，抗冲击强度低。
（6）耐热温度低，其制品的最高连续使用温度60—80`。
（7）耐酸性能较差。
2．改性聚苯乙烯（HIPS），俗称不碎胶，比PS有较强的韧性和耐冲击强度，较大的弹性。
3．ABS：
（1）机械强度高。
（2）抗冲击能力强，低温时也不会迅速下降。
（3）缺口敏感性较优。
（4）抗蠕变性好，温度升高也不会迅速下降。
（5）有一定的表面硬度，抗抓伤，耐磨性好，摩擦系数低。
（6）产品有良好的质感。
（7）电气性能好，受温度、湿度、频率变化影响小。
（8）一般耐热可达90`C，耐热型的还可以在110—115`C下连续使用。
（9）耐低温达—40`C。
（10）耐酸、碱、盐、耐油耐水。
（11）不易燃着。
（12）可以喷油、印刷、还可以电镀。
（13）能与其它许多热塑性或热固性塑料共混，改进这些塑料的加工和使用性能。
（14）缺点：不耐有机溶剂，耐候性较差，吸湿性强。
4．聚乙烯（POLYETHEREN），简称PE、马力士，是产量最大，使用最普遍的一种塑料，其特点是：（1）软性，无毒，价廉，加工方便。
（2）收缩率比其他塑料大（1.5—3.5%），且方向性明显，易变形，翘曲。
（3）结晶倾向比其他塑料大（结晶料）。
（4）流动性极好，且流动性对压力变化敏感。
（5）宜用高压注射，射速要快，保压要充分，料温应均匀。
5．聚丙烯（POLYPRORYLENE），简称PP，俗称百折胶，其性能如下：
（1）结晶料，流动性极好，成形性能好，制件的表面光泽、染色效果、外伤留痕等方面优于聚乙烯（PE）。
（2）是通用塑料中耐热最高的一种（100`C）。
（3）抗位强度大，在100`C时仍保留常温时抗位强度的一半。
（4）屈服强度高，有较高的弯曲疲劳寿命。
（5）收缩率小于橡胶（HDPE），产品的翘曲，扭弯等变形程度也相对小些。
（6）冷却速度快。
（7）表面硬度比橡胶（HDPE）高，耐刮性，耐磨性也较之为好。
（8）有良好的耐应力开裂性，制件在嵌入配件后或在螺丝拧紧后不致于太容易开裂。
（9）密度小（0.0—0.1），是目前使用的塑料中最轻的品种之一。
（10）有较好的抗化学药品浸蚀性，能耐80`C以下的无机酸、碱液、盐类及很多有机溶剂的浸泡，吸水性也很小。
（11）电气性能好，介电常数低。
（12）耐冲击强度随温度变化而变化，比聚乙烯（PE）低温脆化温度高。
（13）不宜制造尺寸精度要求高或容易出现变形缺陷的产品，模具结构要特别讲究结构的合理安排。
（14）刚性不足，不宜作受力机械构件。
（15）装饰性和装配性受到限制。
（16）防火安全性差。
（17）耐候性较差。
6．尼龙（NYLO、POLYARHIDE）简写PA、属结晶料，其特点如下：
优点：
（1）机械强度高，韧性好，有较高的抗位，抗压强度。
（2）耐疲劳性能突出，经受多次反复屈折仍能保持原有的机械强度。
（3）表面光滑，摩擦系数小，耐磨。
（4）耐腐蚀，耐碱和大多数盐液，还耐弱酸，机油、汽油。
（5）无毒，对生物侵蚀呈惰性，有良好抗菌、抗毒能力。
（6）耐热，使用温度范围宽，可在45—100`C下长期使用，短时耐热温度达120—150`C。
（7）有优良电气性能，具有较好的电绝缘性。
（8）制件重量轻，易染色，易成形。
缺点：
（1）易吸水。
（2）耐光性较差。
（3）不耐强酸、氧化剂。
（4）设计技术要求较严。
加工要求：一般宜取低模温、低料温、时间长、注射压力大的成形条件。
7：有机玻璃（YMETHY LMETH ACRYLATE）简称PMMA，又称亚加力（ACRYLICS）或PERSPEX，其特点如下：
（1）透明性最好（初期透光率92%）
（2）吸水性低。
（3）耐气候性能非常优异，适合制作各种户外用具。
（4）绝缘性能优异，表面电阻比大多数塑料高。
（5）缺点：质地较脆。
加工要求：宜用高压注射，在不出现缺陷的条件下宜取高料温、模温以增加流动性，降低内应力，方向性，改善透明度及强度。
8，聚碳酸脂（POLYCARBONATE），简称PC，俗称防弹胶，其综合性能如下：
（1），械强度是所有热塑性塑料中最好的。
（2）耐热性和耐气候性高，热变形温度为135—143`C，长期工作温度达120—130`C。
（3）成形精度高，尺寸稳定性好。
（4）光学性能好，透光率达75%—89%。
（5）着色性好。
（6）冷却速度快。
（7）吸水性低，有优良的电绝缘性。
（8）耐稀酸、氧化剂、还原剂、盐类、油、脂肪。
（9）缺点：加工要求高，对模具设计要求高。
加工要求：注射压力宜高，模温控制在80—120`C之间，料温宜稍高，因需较高模温，冷却时间不宜过短。
9：聚甲醛（POLYFORMALDEHYDE），简称POM，俗称赛钢，性能如下：
（1）结晶料，熔融范围很窄，溶融或固化速度快，结晶速度快，料温稍低于熔融温度即发生结晶化，流动性下降。
（2）热敏性强，极易分解，分解温度为240`C，但200`C时滞留30分钟以上也会发生分解，产生刺激性，腐蚀性气体。
（3）流动性中等，且对温度变化不敏感，但对注射压力变化敏感。
（4）结晶度高，结晶化时体积变化大，成形收缩范围大，收缩率大。
（5）摩擦系数低，强性高，浅侧凹槽可强强制脱模，塑件表面可带有皱纹花样，但易产生表面缺陷，如折皱，夹线，缩孔，凹痕等弊病。
加工要求：料温一般不宜超过200`C，宜用高压，高速注射，冷却时间可短，模温稍高（75—120`C）对改善制品外观有帮助，射咀孔径应取大。
10：聚氯乙烯（PVC），原料来源丰富，价格低廉，其成形特性如下：
（1）吸湿性小，但为了提高流动性，防止发生气泡则宜先干燥。
（2）流动性差，极易分解，特别在高温下与钢、铜等金属接触更易分解，分解温度为200`C，分解时发出刺激性、腐蚀性气体。
（3）成形温度范围小，必须严格控制料温。
（4）射咀孔径、模具浇口截面宜大，不得有死角滞料，模具表面应镀铬。
