一、填空题(共 20分,每题 2分)1、运动副是两构件间发生直接接触而又能产生必定相对运动的活动联接。
2、机构拥有确立运动的条件是机构自由度数大于零,且等于原动件数;3、当两构件构成平面挪动副时, 其瞬心在挪动方向的垂线上无量远处; 构成兼有滑动和转动的高副时 , 其瞬心在接触点处公法线上。
4、当铰链四杆机构的最短杆与最长杆长度之和小于或等于其余的两杆长之和, 此时 , 当取与最短杆相邻的构件为机构时 , 机构为曲柄摇杆机构;当取最短杆为机构时 , 机构为双曲柄机构;当取最短杆的对边杆为机构时, 机构为双摇杆机构。
5、在齿轮上分度圆是:拥有标准模数和压力角的圆,而节圆是:两齿轮啮合过程中作纯转动的圆。
6、渐开线齿廓上任一点的压力角是指该点渐开线的法线方向与其速度方向所夹的锐角,渐开线齿廓上任一点的法线与基圆相切。
7、一对渐开线标准直齿圆柱齿轮传动,已知两轮中心距等于a,传动比等于 i12 ,则齿轮 1的节圆半径等于a/(1+i12)。
8、等效构件的等效质量或等效转动惯量拥有的动能等于原机械系统的总动能;9、机器产生速度颠簸的主要原由是输入功不等于输出功。
速度颠簸的种类有周期性和非周期性两种。
10、关于静不均衡的转子,不论它有多少个偏爱质量,只要要适合地加上或减去一个均衡质量即可获取平衡。
二、简答题(共 30分,每题 6分)1、在曲柄摇杆机构中,说明极位夹角的定义,什么状况下曲柄摇杆机构的极位夹角为零(作图说明)。
答案:极位夹角的定义:当摇杆处于两个极限地点时,曲柄与连杆两次共线,它们之间所夹的锐角称为极位夹角。
以下图,当摇杆位于两个极限地点时,其与连杆的铰支点为 C1、C2,当曲柄与机架的铰支点 A位于 C1C2的连线上,则极位夹角为零。
2、在如图所的示凸轮机构中:(1)在图上绘出凸轮的理论廓线和基圆,并求出基圆半径;(2)图示地点机遇构的压力角α是多少;答案:(1)凸轮的理论廓线和基圆绘于图,基圆半径rb=75mm (2)压力角等于03、设以图示机构实现凸轮对滑块E的控制:问: (1)该机构可否运动?试作剖析说明;(2)若需改良,试画出改良后的机构运动简图。
机械原理复习题带答案
一、选择题
1. 机械运动的基本形式包括:
A. 平移和旋转
B. 平移和摆动
C. 旋转和摆动
D. 平移和滚动
答案:A
2. 机构中,将旋转运动转换为直线运动的元件是:
A. 齿轮
B. 滑块
C. 曲柄
D. 连杆
答案:B
3. 以下哪个不是四杆机构的基本类型?
A. 双曲柄机构
B. 双摇杆机构
C. 曲柄摇杆机构
D. 曲柄滑块机构
答案:D
二、填空题
1. 机械效率是指有用功与_______的比值。
答案:总功
2. 机械传动中,皮带传动的特点是可实现_______。
答案:远距离传动
3. 齿轮传动中,齿数比决定了_______比。
答案:转速
三、简答题
1. 简述机械运动的两种基本形式及其特点。
答案:机械运动的两种基本形式是平移和旋转。
平移是指物体上任意两点间距离和方向都不变的运动,特点是物体各部分的运动轨迹相同。
旋转是指物体绕某一固定点或轴线的转动,特点是物体各部分绕同一点或轴线做圆周运动。
2. 描述齿轮传动的优缺点。
答案:齿轮传动的优点包括传动比准确、结构紧凑、效率高、寿命长等。
缺点则包括制造成本高、噪音较大、对安装精度要求高等。
四、计算题
1. 已知一四杆机构中,曲柄长度为100mm,连杆长度为150mm,求该机构的最短杆长度。
答案:最短杆长度为50mm。
2. 某齿轮传动系统中,主动齿轮齿数为20,从动齿轮齿数为40,求传动比。
答案:传动比为0.5。

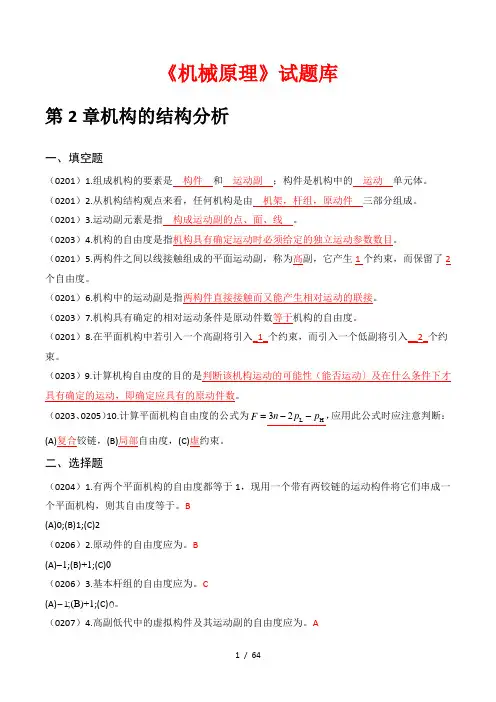

《机械原理》试题库第2章机构的结构分析一、填空题(0201)1.组成机构的要素是 构件 和 运动副 ;构件是机构中的 运动 单元体。
(0201)2.从机构结构观点来看,任何机构是由 机架,杆组,原动件 三部分组成。
(0201)3.运动副元素是指 构成运动副的点、面、线 。
(0203)4.机构的自由度是指机构具有确定运动时必须给定的独立运动参数数目。
(0201)5.两构件之间以线接触组成的平面运动副,称为高副,它产生1个约束,而保留了2个自由度。
(0201)6.机构中的运动副是指两构件直接接触而又能产生相对运动的联接。
(0203)7.机构具有确定的相对运动条件是原动件数等于机构的自由度。
(0201)8.在平面机构中若引入一个高副将引入_1_个约束,而引入一个低副将引入__2_个约束。
(0203)9.计算机构自由度的目的是判断该机构运动的可能性(能否运动〕及在什么条件下才具有确定的运动,即确定应具有的原动件数。
(0203、0205)10.计算平面机构自由度的公式为=F H L 23p p n --,应用此公式时应注意判断:(A)复合铰链,(B)局部自由度,(C)虚约束。
二、选择题(0204)1.有两个平面机构的自由度都等于1,现用一个带有两铰链的运动构件将它们串成一个平面机构,则其自由度等于。
B (A)0;(B)1;(C)2(0206)2.原动件的自由度应为。
B (A)-1;(B)+1;(C)0(0206)3.基本杆组的自由度应为。
C (A)-1;(B)+1;(C)0。
(0207)4.高副低代中的虚拟构件及其运动副的自由度应为。
A(A) 1;(B)+1;(C)0;(D)6。
(0203)5.在机构中原动件数目机构自由度时,该机构具有确定的运动。
B(A)小于;(B)等于;(C)大于。
(0203)6.构件运动确定的条件是。
C(A)自由度大于1;(B)自由度大于零;(C)自由度等于原动件数。
(0205)7.轴2搁置在V形铁1上,根据它们在图示平面内能实现的相对运动,可判别它们之间组成的运动副是。
一、填空题1.机构中的速度瞬心是两构件上()为零的重合点,它用于平面机构()分析。
2.下列机构中,若给定各杆长度,以最长杆为连架杆时,第一组为()机构;第二组为()机构。
(1) a = 250 b = 200 c = 80 d = 100;(2) a = 90 b = 200 c = 210 d = 100 。
3.机构和零件不同,构件是(),而零件是()。
4.凸轮的基圆半径越小,则机构尺寸()但过于小的基圆半径会导致压力角()。
5.用齿条型刀具范成法切制渐开线齿轮时,为使标准齿轮不发生根切,应使刀具的()。
6.当要求凸轮机构从动件的运动没有冲击时,应选用()规律。
7.间歇凸轮机构是将()转化为()的运动。
8.刚性转子的平衡中,当转子的质量分布不在一个平面内时,应采用()方法平衡。
其平衡条件为()。
9.机械的等效动力学模型的建立,其等效原则是:等效构件所具有的动能应()。
等效力、等效力矩所作的功或瞬时功率应()。
10.平面机构结构分析中,基本杆组的结构公式是()。
而动态静力分析中,静定条件是()。
一、选择题1.渐开线齿轮齿条啮合时,若齿条相对齿轮作远离圆心的平移,其啮合角()。
A)增大; B)不变; C)减少。
2.为保证一对渐开线齿轮可靠地连续传动,应便实际啮合线长度()基圆齿距。
A)等于; B)小于; C)大于。
3.高副低代中的虚拟构件的自由度为()。
A) -1 ; B) +1 ; C) 0 ;4.压力角是在不考虑摩擦情况下,作用力与作用点的()方向的夹角。
A)法线; B)速度; C)加速度; D)切线;5.理论廓线相同而实际廓线不同的两个对心直动滚子从动件盘形凸轮,其推杆的运动规律是()。
A)相同的; B)不相同的; C)不一定的。
6.飞轮调速是因为它能()能量,装飞轮后以后,机器的速度波动可以()。
① A)生产; B)消耗; C)储存和放出。
② A)消除; B)减小; C)增大。
7.作平面运动的三个构件有被此相关的三个瞬心。
机械原理试题库及答案一、选择题1. 机械运动的基本概念是什么?A. 物体位置的变化B. 物体形状的变化C. 物体质量的变化D. 物体密度的变化答案:A2. 以下哪个不是机械运动的分类?A. 平移运动B. 旋转运动C. 振动运动D. 热运动答案:D3. 机构具有确定运动的条件是什么?A. 至少有一个构件固定不动B. 至少有两个构件固定不动C. 所有构件都固定不动D. 没有固定不动的构件答案:A二、填空题4. 机械原理中,________是用来描述构件之间相对运动的几何学关系。
答案:运动副5. 机械设计中,________是指构件在力的作用下不发生失稳或破坏的能力。
答案:强度三、简答题6. 简述平面四杆机构的基本类型及其特点。
答案:平面四杆机构的基本类型包括双曲柄机构、双摇杆机构和曲柄摇杆机构。
双曲柄机构具有两个曲柄,运动平稳,但存在死点;双摇杆机构没有曲柄,运动不平稳,但结构简单;曲柄摇杆机构结合了前两者的特点,一个曲柄和一个摇杆,运动较为平稳,是应用最广泛的类型。
7. 解释什么是传动比,并给出计算传动比的公式。
答案:传动比是指传动系统中输入轴与输出轴的转速比。
计算传动比的公式为:\[ i = \frac{n_{输入}}{n_{输出}} \]四、计算题8. 已知一个平面四杆机构,其中曲柄长度为200mm,摇杆长度为300mm,求该机构的最短和最长行程。
答案:根据四杆机构的运动学公式,最短行程为曲柄和摇杆长度之和,即500mm;最长行程为曲柄和摇杆长度之差的绝对值,即100mm。
9. 某机械系统的传动比为3:1,输入转速为1500转/分钟,求输出转速。
答案:根据传动比公式,输出转速为输入转速除以传动比,即\[ n_{输出} = \frac{n_{输入}}{i} = \frac{1500}{3} = 500 \] 转/分钟。
五、论述题10. 论述机械原理在现代机械设计中的重要性及其应用。
答案:机械原理是机械设计的基础,它涉及到机械运动的规律、机械结构的设计原理以及机械传动的效率等。
机械原理填空题
1. __________是传动系统中的一个重要部件,可以通过两轮间的直接接触将动力传递到另一轮上。
2. 在传动过程中,由于零件之间的间隙和摩擦,会产生一定的____________。
3. 当两个齿轮啮合时,它们的齿廓会相互接触并形成一定的__________。
4. __________是一种常用的传力机构,通过围绕固定轴旋转的杆杆与一个或多个连杆相连,实现运动的转化。
5. __________是一种将旋转运动转化为直线运动的机构,其中活塞与曲柄连杆机构配合使用。
6. __________是一种常用的传动方式,通过两根相互平行的轴上的同心齿轮啮合,实现转速的传递或变换。
7. __________是一种利用摩擦力将动力传递到另一轮上的传动方式,其原理类似于两个物体之间的摩擦运动。
8. 在齿轮传动中,根据齿轮的大小和转速的关系,可以实现不同的__________,从而满足不同的工作要求。
9. __________是一种将旋转运动转化为往复直线运动的机构,常用于各种工具和机械装置的传动。
10. __________是一种通过绳索、链条或传送带等装置来传递动力的传动方式,在许多机械设备中得到广泛应用。

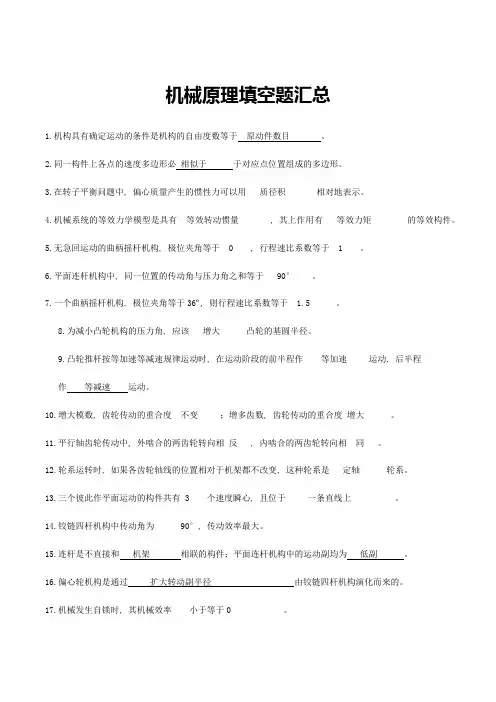

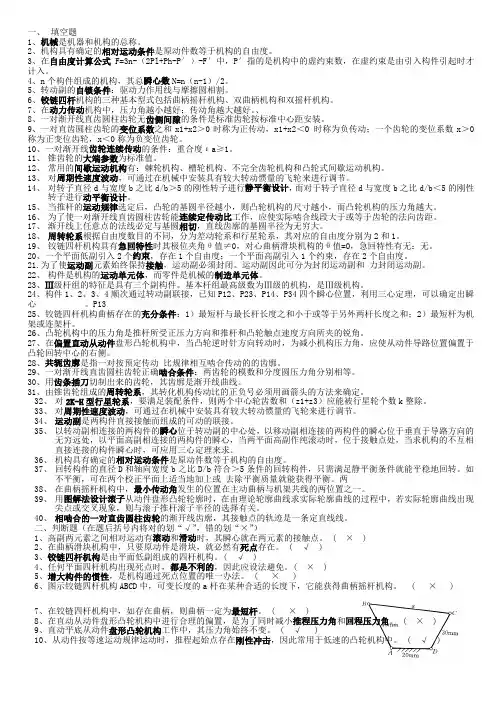

机械原理填空题汇总1.机构具有确定运动的条件是机构的自由度数等于原动件数目。
2.同一构件上各点的速度多边形必相似于于对应点位置组成的多边形。
3.在转子平衡问题中, 偏心质量产生的惯性力可以用质径积相对地表示。
4.机械系统的等效力学模型是具有等效转动惯量 , 其上作用有等效力矩的等效构件。
5.无急回运动的曲柄摇杆机构, 极位夹角等于 0 , 行程速比系数等于 1 。
6.平面连杆机构中, 同一位置的传动角与压力角之和等于 90°。
7.一个曲柄摇杆机构, 极位夹角等于36º, 则行程速比系数等于 1.5 。
8.为减小凸轮机构的压力角, 应该增大凸轮的基圆半径。
9.凸轮推杆按等加速等减速规律运动时, 在运动阶段的前半程作等加速运动, 后半程作等减速运动。
10.增大模数, 齿轮传动的重合度不变;增多齿数, 齿轮传动的重合度增大。
11.平行轴齿轮传动中, 外啮合的两齿轮转向相反 , 内啮合的两齿轮转向相同。
12.轮系运转时, 如果各齿轮轴线的位置相对于机架都不改变, 这种轮系是定轴轮系。
13.三个彼此作平面运动的构件共有 3 个速度瞬心, 且位于一条直线上。
14.铰链四杆机构中传动角为 90°, 传动效率最大。
15.连杆是不直接和机架相联的构件;平面连杆机构中的运动副均为低副。
16.偏心轮机构是通过扩大转动副半径由铰链四杆机构演化而来的。
17.机械发生自锁时, 其机械效率小于等于0 。
18.刚性转子的动平衡的条件是偏心质量产生的惯性力和惯性力矩矢量和为0 。
19.曲柄摇杆机构中的最小传动角出现在曲柄与机架两次共线的位置时。
20.具有急回特性的曲杆摇杆机构行程速比系数k 大于 1。
21.四杆机构的压力角和传动角互为余角 , 压力角越大, 其传力性能越差。
22.一个齿数为Z, 分度圆螺旋角为的斜齿圆柱齿轮, 其当量齿数为 z/cos3β。
23.设计蜗杆传动时蜗杆的分度圆直径必须取标准值, 且与其模数相匹配。
机械原理试题及答案一、选择题(每题2分,共10分)1. 机械运动的基本概念是什么?A. 力B. 运动C. 力和运动D. 能量答案:C2. 机械效率的计算公式为:A. 功/功率B. 功率/功C. 有用功/总功D. 总功/有用功答案:C3. 以下哪个不是机械运动的类型?A. 平动B. 转动C. 振动D. 热运动答案:D4. 机械运动的三个基本要素是:A. 力、速度、加速度B. 力、位移、时间C. 速度、位移、时间D. 力、位移、速度答案:C5. 机械运动的基本原理是什么?A. 牛顿运动定律B. 能量守恒定律C. 动量守恒定律D. 以上都是答案:D二、填空题(每题3分,共15分)1. 机械运动的基本原理是__________。
答案:牛顿运动定律2. 机械效率的计算公式是__________。
答案:有用功/总功3. 机械运动的三个基本要素是__________。
答案:速度、位移、时间4. 机械运动的类型包括__________。
答案:平动、转动、振动5. 机械运动的基本概念是__________。
答案:力和运动三、简答题(每题5分,共20分)1. 简述机械运动的基本原理。
答案:机械运动的基本原理是牛顿运动定律,它描述了力和物体运动之间的关系,包括惯性定律、加速度定律和作用与反作用定律。
2. 机械效率是如何定义的?答案:机械效率是指机械在完成工作时有用功与总功的比值,它反映了机械工作时能量利用的效率。
3. 机械运动的三个基本要素是什么?答案:机械运动的三个基本要素是速度、位移和时间,它们共同描述了物体运动的状态和过程。
4. 机械运动的类型有哪些?答案:机械运动的类型包括平动、转动和振动。
平动是指物体在直线路径上的运动,转动是指物体围绕固定点或轴的旋转运动,振动是指物体或质点在其平衡位置附近进行的往复运动。
四、计算题(每题10分,共20分)1. 已知一个机械系统完成有用功为500J,总功为800J,请计算该机械系统的机械效率。
机械原理试题库及答案一、选择题1. 机械运动的基本形式包括:A. 平移运动B. 旋转运动C. 平面运动D. 所有选项都是答案:D2. 机械效率是指:A. 机械输出功率与输入功率之比B. 机械输入功率与输出功率之比C. 机械输出功率与机械重量之比D. 机械重量与输入功率之比答案:A3. 以下哪个不是机械运动的约束条件:A. 几何约束B. 力的约束C. 速度约束D. 材料约束答案:D二、填空题4. 在机械原理中,_________是指机械系统中各部件之间相互联系和作用的规律。
答案:运动学5. 机械设计时,为了提高机械的_________,通常需要考虑减少摩擦力。
答案:效率6. 机构的运动分析通常包括_________分析和_________分析。
答案:运动学;动力学三、简答题7. 简述机械原理中平面四杆机构的基本类型及其特点。
答案:平面四杆机构的基本类型包括双曲柄机构、曲柄摇杆机构、双摇杆机构和曲柄滑块机构。
双曲柄机构具有两个曲柄,运动平稳,但结构复杂;曲柄摇杆机构有一个曲柄和一个摇杆,可以实现直线运动和圆周运动的转换;双摇杆机构没有曲柄,运动较为复杂,但结构简单;曲柄滑块机构可以实现曲柄的旋转运动转换为滑块的直线运动。
8. 机械原理中,如何通过齿轮传动实现减速?答案:通过齿轮传动实现减速,通常采用小齿轮与大齿轮的啮合。
小齿轮的转速高,大齿轮的转速低,通过这种方式,输入轴的高速旋转可以转换为输出轴的低速旋转,从而实现减速。
四、计算题9. 已知一机械系统,输入功率为10千瓦,输出功率为8千瓦,求该系统的机械效率。
答案:机械效率 = 输出功率 / 输入功率 = 8千瓦 / 10千瓦 =0.8,即80%。
10. 设计一个平面四杆机构,要求机构的最短行程为0.2米,最长行程为0.6米,求机构中最短杆的长度。
答案:假设最短杆的长度为L,最长杆的长度为2L(根据四杆机构的几何关系),则最短行程时,最短杆与最长杆的和等于最短杆与最长杆的差,即L + 2L = 0.2米 + 0.6米,解得L = 0.4米。
机械原理试题库及答案一、选择题1.机械工程中常使用的简化模型是()A.刚体模型B.弹簧模型C.液压模型D.电子模型2.以下哪个是机械原理中的基本原理()A.杠杆原理B.动量守恒C.能量守恒D.牛顿运动定律3.在运动学分析中,描述物体位置运动规律的基本量是()A.速度B.加速度C.位移D.转动角度4.传动比是指()A.驱动轮和从动轮半径的比值B.传递的力与驱动力之比C.驱动轮每转一圈,从动轮转的圈数D.机械传动效率与机械损失之比5.以下哪个是杠杆原理的应用()A.手杖B.杠铃举重C.自行车D.电视机二、填空题1.双座椅夹角为60°的杠杆,杠杆长度比为1∶2∶3,负载力为100N,求力臂的长度为_________。
2.在机械设备传动中,直线轴承常用于承受_________;滚动轴承常用于承受_________。
3.当负载力大于助推力时,杠杆处于_________。
4.动能定理是机械原理中的一条重要规律,它表达了_________。
三、简答题1.请简要解释什么是机械原理。
2.杠杆是一种常见的机械原理,它有哪些常见的应用?请列举三个例子。
3.摩擦是常见的机械原理中的一种现象,请简要解释摩擦力的作用原理。
4.请简要解释动量守恒定律在机械原理中的应用。
四、计算题1.一台叉车负载重物时,其作用点与叉车轮轴之间的距离为2.5m,负载物的重力为20kN,求叉车轴处所需的支持力。
2.一滑轮组由两个滑轮构成,勾连在一根绳子两端,两个滑轮的半径分别为4cm和8cm。
如果拉动绳子的一端需要施加力F,求另一端所能提供的力。
答案:一、选择题1.A2.A3.C4.C5.B二、填空题1.50N2.轴向力径向力3.静止4.功的转化与守恒三、简答题1.机械原理是研究机械运动和力学关系的科学,通过分析物体的运动、力和能量转化等基本原理以及应用模型,来研究和解决机械工程中的问题。
2.杠杆的常见应用包括:撬棍、剪刀、梯子等。
3.摩擦力是物体表面接触时产生的一种力,它的作用原理是阻碍物体相对运动的发生或减小物体相对运动的速度。
1.用来表明机构中各个构件间的_____相对运动___关系的简单图形称为机构运动简图。
2.若不考虑其他因素,单从减轻飞轮的重量考虑,飞轮应装在_____高速__轴上。
3.机器运转的速度波动程度用不均匀系数来表示,其值是速度最大波动量与_平均速度_之比,不均匀系
数 越大表明其速度波动程度____越大_。
4.周期性速度波动的调节一般用__飞轮__,而非周期性速度波动的调节一般用__调速器。
5.在四杆机构中,能实现急回运动的机构有曲柄摇杆机构,偏置曲柄滑块机构,导杆机构。
6.在曲柄摇杆机构中,以曲柄为原动件时,__最小传动角___出现在曲柄与机架共线位置。
7.在中间平面内,蜗轮与蜗杆的啮合就相当于_____齿轮和齿条_________的啮合。
8.在推杆常用的三角函数运动规律中,__正玄函数____运动规律既不会产生柔性冲击,也不会产生刚性
冲击。
9.增大基圆半径,凸轮机构的压力角__减小___。
10.正变位直齿圆柱齿轮与标准直齿轮相比,其齿厚将会__ _增大_____。
11.可以通过改变斜齿轮的螺旋角来改变其传动__中心距____。
12.斜齿轮不发生根切的最少齿数较直齿轮___小_______。
13.利用____差动______轮系可实现运动的合成或分解。
14.以曲柄为原动件时,曲柄滑块机构中,_最大压力角(最小传动角)___出现在曲柄与导路垂直位置。
15.具有自锁性的蜗杆传动,只能由__蜗杆__作主动件。
16.16局部自由度虽不影响机构的运动,却减小了__摩擦与磨损__,所以机构中常出现局部自由度。
17.机器中每一个独立的运动单元体称为构件__。
18.机器的__周期性_性速度波动可以用飞轮来调节,__非周期性___性速度波动必须用调速器来调节。
19.把具有等效______转动惯量,,其上作用有等效___力矩____的绕固定轴转动的等效构件,称为原机械
系统的等效动力学模型
20.在推杆常用的多项式运动规律中,____五次多项式____运动规律既不会产生柔性冲击,也不会产生刚
性冲击。
21.由____加速度____有限值的突变引起的冲击称为柔性冲击。
22.减小基圆半径,凸轮机构的—压力角—增大。
23.在曲柄滑块机构中,滑块的__极限________位置出现在曲柄与连杆共线位置。
24.在曲柄摇杆机构中,若以摇杆为原动件,则曲柄与连杆共线位置是_死点_________位置。
25._____基圆_____的大小决定了渐开线的形状。
26.负变位直齿圆柱齿轮与标准直齿轮相比,其齿厚将会_减小_____________。
27.圆锥齿轮用来传递___相交_________________两轴之间的运动和动力的传递。
28.重合度大于1是齿轮的___连续传动________________条件。
29.渐开线标准直齿圆柱齿轮传动的正确啮合条件是____两齿轮的模数与压力角分别相等。
30.用范成法加工齿轮,当刀具齿顶线超过啮合极限点时,将会发生根切___根切__现象。
31.机器中每一个制造单元体称为____零件______________。
32.机器是在外力作用下运转的,当外力作功表现为_盈功__时,机器处在增速阶段,当外力作功表现为_
亏功__时,机器处在减速阶段。
33.在机器中安装飞轮能在一定程度上___减小______机器的周期性速度波动量。
34.对于机器运转的周期性速度波动,一个周期内驱动力与阻力_做功_________是相同的。
35.在推杆常用的运动规律中,_等速运动_____________运动规律会产生刚性冲击。
36.由_速度_____有限值的突变引起的冲击称为刚性冲击。
37.增大基圆半径,凸轮廓线曲率半径_增大____。
38._基圆___的大小决定了渐开线的形状。
39.齿轮变位不仅可以消除__根切____,而且可以改变齿轮传动的__中心距_____。
40. 斜齿轮传动的主要缺点是有轴向力,可采用_人字_____________齿轮来克服这一缺点。
41. 蜗杆传动用于__交错________________两轴之间的运动和动力的传递。
42. 在曲柄摇杆机构中,当__摇杆_____为主动件,且__曲柄_____与___连杆____两次共线时,则机构出
现死点位置。
43. 行星轮系中必须有一个_中心轮__ 是固定不动的。
44. ____差动___轮系的自由度为2。
45. 实现两轴间的多种速比传动,用____定轴轮系___是较方便的。
5、在图示的轮系中,已知各轮的齿数
20
,50,40,60,2536421======z z z z z z (右旋),且各轮均为正确安装的标准齿轮,各齿轮的模数相同。
当轮
1以900r/min 按按图示方向转动时,求轮6转速的大小和方向。
(15分)
答:
利用右手定则得:蜗轮转向为:↓
轮6、5、4、3、2组成行星轮系部分;
轮1、2组成定轴轮系部分;
其中行星轮系部分的传动比: 854040502004635226263-=⨯⨯-=-=--=z z z z n n n i (1)
定轴轮系部分:
30260122112====z z n n i (2)由式1、2与已知参数联立可得:
min /75.486r n =方向与蜗轮相同。
2、图示为一内燃机的机构简图,试计算其自由度;以EG 为原动件时分析组成此机构的基本杆组及机构级别。
(10分)
答:活动构件n=7;低副pl=10;所以机构的自由度为 10)001102(73')'2(3=--⨯+⨯-⨯=--+-=F p p p n F h l
以AB 为元动件: 机构可分解成下图。
为Ⅲ级机构
机架与原动件。
