论文题目：二级直齿圆柱齿轮减速器毕业设计（论文）任务书院（系）系机电工程专业机械设计及其自动化1.毕业设计（论文）题目：二级齿轮减速器2.题目背景和意义：本次论文设计进行结构设计，并完成带式输送机传动装置中减速器装配图、零件图设计及主要零件的工艺、工装设计。
综合运用机械设计、机械制图、机械制造基础、金属材料与热处理、公差与技术测量、理论力学、材料力学、机械原理。
掌握机械设计的一般程序、方法、设计规律、技术措施，并与生产实习相结合，培养分析和解决一般工程实际问题的能力，具备了机械传动装置、简单机械的设计和制造的能力。
3.设计(论文)的主要内容：带式输送机传动总体设计；带式输送机传动总体设计；主要传动机构设计；主要零、部件设计；完成主要零件的工艺设计；设计一套主要件的工艺装备；撰写设计论文；翻译外文资料等4.设计的基本要求及进度安排（含起始时间、设计地点）：，地点：主要参：转距T=850N•m，滚筒直径D=380mm，运输带工作转速V=1.35m/s 工作条件：送机连续工作，单向运转，载荷较平稳，空载起动，每天两班制工作，每年按300个工作日计算，使用期限10年。
具体要求：主要传动机构设计；主要零、部件设计；设计一套主要件的工艺装备；撰写设计论文；选一典型零件，设计其工艺流程；电动机电路电气控制；翻译外文资料等5.毕业设计（论文）的工作量要求：设计论文一份1.0万~1.2万字装配图1张 A0，除标准件外的零件图9张 A3 设计天数：四周指导教师签名：年月日学生签名：年月日系（教研室）主任审批：年月日带式运输机传动装置传动系统摘要本次论文设计的题目是“带式输送机传动装置的设计及制造”。
进行结构设计，并完成带式输送机传动装置中减速器装配图、零件图设计及主要零件的工艺、工装设计。
本次的设计具体内容主要包括：带式输送机传动总体设计；主要传动机构设计；主要零、部件设计；完成主要零件的工艺设计；设计一套主要件的工艺装备；撰写开题报告；撰写毕业设计说明书；翻译外文资料等。
目录概述 (2)设计任务书 (3)第1章传动方案的总体设计 (4)1.1传动方案拟定 (4)1.2电动机的选择 (5)1.3 传动比的计算及分配 (5)1.4 传动装置运动、动力参数的计算 (6)第2章减速器外传动件（三角带）的设计 (7)2.1功率、带型、带轮直径、带速 (7)2.2确定中心距、V带长度、验算包角 (8)2.3确定V带根数、计算初拉力压轴力 (8)2.4带轮结构设计 (9)第3章减速器内传动的设计计算 (10)3.1高速级齿轮传动的设计计算 (10)3.2低速级齿轮传动的设计计算 (14)3.3齿轮上作用力的计算 (18)第4章减速器装配草图的设计 (21)4.1合理布置图面 (21)4.2绘出齿轮的轮廓尺寸 (21)4.3箱体内壁 (21)第5章轴的设计计算 (22)5.1高速轴的设计与计算 (22)5.2中间轴的设计与计算 (28)5.3低速轴的设计计算 (35)第6章减速器箱体的结构尺寸 (41)第7章润滑油的选择与计算 (42)第8章装配图和零件图 (43)1.1附件设计与选择 (43)8.2绘制装配图和零件图 (43)参考文献 (44)致谢 (45)概述毕业设计目的在于培养机械设计能力。
毕业设计是完成机械制造及自动化专业全部课程学习的最后一次较为全面的、重要的、必不可少的实践性教学环节，其目的为：1. 通过毕业设计培养综合运用所学全部专业及专业基础课程的理论知识，解决工程实际问题的能力，并通过实际设计训练，使理论知识得以巩固和提高。
2. 通过毕业设计的实践，掌握一般机械设计的基本方法和程序，培养独立设计能力。
3. 进行机械设计工作基本技能的训练，包括训练、计算、绘图能力、计算机辅助设计能力，熟悉和运用设计资料（手册、图册、标准、规范等）。
设计任务书一、设计题目：带式输送机传动装置输送机连续工作，单项运转，载荷变化不大，使用期限10年，两班制工作，输送带速度允许误差为±0.5%二、原始数据：三、设计内容和要求：本毕业设计选择齿轮减速器为设计课题，设计的主要内容包括以下几方面：（1）拟定、分析传动装置的运动和动力参数；（2）选择电动机，计算传动装置的运动和动力参数；（3）进行传动件带、齿轮、轴的设计计算，校核轴、轴承、联轴器、键等；（4）绘制减速器装配图及典型零件图（有条件可用AutoCAD绘制）；（5）编写设计计算说明书。
机械设计减速器设计说明书系别：专业：学生姓名：学号：指导教师：职称：目录第一部分设计任务书 (1)一、初始数据 (1)二. 设计步骤 (1)第二部分传动装置总体设计方案 (2)一、传动方案特点 (2)二、计算传动装置总效率 (2)第三部分电动机的选择 (2)3.1 电动机的选择 (2)3.2 确定传动装置的总传动比和分配传动比 (3)第四部分计算传动装置的运动和动力参数 (4)（1）各轴转速: (4)（2）各轴输入功率: (5)（3）各轴输入转矩: (5)第五部分 V带的设计 (6)5.1 V带的设计与计算 (6)5.2 带轮结构设计 (8)第六部分齿轮的设计 (10)6.1 高速级齿轮的设计计算 (10)6.2 低速级齿轮的设计计算 (18)第七部分传动轴和传动轴承及联轴器的设计 (26)7.1 输入轴的设计 (26)7.2 中间轴的设计 (31)7.3 输出轴的设计 (37)第八部分键联接的选择及校核计算 (43)8.1 输入轴键选择与校核 (43)8.2 中间轴键选择与校核 (44)8.3 输出轴键选择与校核 (44)第九部分轴承的选择及校核计算 (45)9.1 输入轴的轴承计算与校核 (45)9.2 中间轴的轴承计算与校核 (46)9.3 输出轴的轴承计算与校核 (46)第十部分联轴器的选择 (47)第十一部分减速器的润滑和密封 (47)11.1 减速器的润滑 (47)11.2 减速器的密封 (48)第十二部分减速器附件及箱体主要结构尺寸 (49)12.1 减速器附件的设计与选取 (49)12.2 减速器箱体主要结构尺寸 (54)设计小结 (55)参考文献 (55)第一部分设计任务书一、初始数据设计二级展开式斜齿圆柱齿轮减速器，初始数据T = 650Nm，V = 0.85m/s，D = 350mm，设计年限（寿命）： 5年，每天工作班制（8小时/班）：2班制，每年工作天数：300天，三相交流电源,电压380/220V。
摘要减速器是一种用途十分广泛且比较典型的机械传动装置，在原动机和工作机或执行机构之间起匹配转速和传递转矩的作用。
本设计是一台二级圆柱齿轮减速器，完成了齿轮设计、轴设计、齿轮及轴强度校核等计算工作，并且采用Pro/E三维造型和装配，使设计结果得到最直接的体现。
初步建立了一台减速器的参数化设计系统，采用此方法实现一台减速器，可缩短设计周期，节约设计成本，提高设计正确性，对提高产品质量具有一定意义。
关键词：减速器；Pro/E；三维造型；模型装配Modeling of Two Cylindrical Gear Reducer Based on Pro/EABSTRACTThe reducer, widely and typically used, is one of mechanical transmission devices. It plays a role in matching speed and transmitting torque between the prime mover and working machine or the implementing agency.This paper is about the design of a two-cylinder gear reducer, including the design of gear, the design of shaft and the strength check of them. With three-dimensional modeling and assembly by Pro/E, the results have the most direct manifestation. By the initial establishment of this parametric design system, the program can devise a reducer, shorting the design cycle, saving design costs, and subjoining the accuracy of it. It is the great significance to improve product quality.Key words: Reducer; Pro/E; Three-dimensional Modeling; Assembly Modeling目录摘要 (I)ABSTRACT (II)1．绪论 (1)1.1 减速器简介 (1)1.2 计算机辅助设计（CAD）简介及发展现状 (1)1.3 本课题研究目的意义 (2)2．二级圆柱齿轮减速器设计计算 (3)2.1 设计参数 (3)2.2 传动方案的分析 (3)2.3 电动机的选择 (3)2.3.1 工作机使用功率P w (4)2.3.2 所需的电动机的功率P d′ (4)2.3.3 选择电动机的额定功率P d (4)2.3.4 选择电动机转速 (4)2.3.5 总传动比计算和分配各级传动比 (5)2.4 传动装置运动和动力参数计算 (5)2.4.1 各轴转速的计算 (5)2.4.2 各轴功率的计算 (6)2.4.3 各轴扭矩的计算 (6)2.5 齿轮传动的设计计算 (6)2.5.1 高速级齿轮传动的设计计算 (6)2.5.2 低速级齿轮传动的设计计算 (10)2.6 轴的设计计算 (13)2.6.1 高速级轴的设计 (13)2.6.2 中间轴的设计 (16)2.6.3 低速级轴的设计 (17)2.7 键联接的选择及校核计算 (19)2.7.1 输入轴上键的选择及校核 (19)2.7.2 中间轴上键的选择及校核 (19)2.7.3 输出轴上键的选择及校核 (20)2.8 箱体结构的设计 (20)2.8.1 箱体初步设计 (20)2.8.2 箱体附件设计 (20)2.8.3 箱体尺寸表 (21)2.9 润滑密封设计 (22)3．基于Pro/E的二级圆柱齿轮减速器的造型及装配 (23)3.1 轴承的主要造型过程 (23)3.2 轴承端盖的主要造型过程 (23)3.3 上箱体的主要造型过程 (24)3.4 下箱体的主要造型过程 (24)3.5 箱体的装配过程 (25)4．总结 (27)参考文献 (28)致谢 (29)1．绪论1.1 减速器简介减速器是一种介于原动机和工作机之间的独立的闭式传动装置，主要作用是用来传递动力和增大转矩，广泛应用于机械传动行业，如矿业生产、化工设备、汽车制造、农业生产等领域。
前言机械设计课程设计是新乡职业技术学院多数专业第一次全面的机械设计训练，是机械设计课的最后一个重要教育环节，其目的是：（1）培养学生综合运用机械设计及相关课程知识解决机械设计课程问题的能力，并使所学知识得到巩固和发展；（2）学习机械设计的一般方法和步骤；（3）进行机械设计基本技能的训练毕业论文是我们组在完成此次课程设计之后对整个设计计算过程的整理总结，主要包括整个设计的主要计算及简要说明，对于必要的地方，还有相关简图说明。
对于一些需要的地方，还包括一些手绘图纸补充说明，电动机和V带的选择齿轮的润滑方式及润滑剂的选择，使我们图纸设计的理论依据。
通过这次设计，我学到了很多知识，巩固了一些原来遗忘、疏忽的知识点；原来不理解、没掌握好的问题，也通过翻阅资料、请教老师，把它们都解决了。
由于CAD制图是我的一个薄弱环节，因此在造型中遇到了许多难题。
通过查阅资料，请教老师、同学，我都一一解决了。
通过本次毕业设计，我体会到了团队的精神的重要性。
同时，我也发现自己在大学几年的学习过程中存在着很多不足，尤其是专业知识的应用方面，不能在实践中很好的运用。
通过这次毕业设计，使自己有了一种新的感受和认识，相信自己在今后的工作和学习中将发挥的更好。
由于本人未在生产实际中真正切切的接触过减速器及其零部件的设计生产，因此有些数据只是根据查阅资料获得，离实际应用可能有些出入，有很多零件尺寸材料选择的时候考虑不周全，希望老师在审阅时予以指正。
摘要减速器（又称减速机、减速箱）是一台独立的传动装置，它由密闭的箱体、互相啮合的一对或几对齿轮、传动轴及轴承等组成。
常安装在电动机（或其他原动机）与工作机之间。
作为一种重要的动力传递装置，在机械化生产中起着不可替代的作用。
减速器主要运用齿轮传动装置而实现运作。
本设计简述了带式输送机的动力传递装置—二级直齿圆柱齿轮减速器的设计过程。
主要包括传动方案设计、电动机的选择、V带设计选择、，齿轮传动设计及轴的设计选择和校核等。
二级圆柱直齿减速器毕业设计（毕业论文）二级圆柱直齿减速器毕业设计（毕业论文）摘要减速器作为一种重要的动力传递装置，在机械化生产中起着不可替代的作用。
目前在减速器的设计领域，研究开发以产品设计为目标，全过程综合应用CAD及其相关的一体化集成技术已成为必然趋势。
这对于减速器的三维综合设计及模拟仿真，对提高减速器设计技术水平、快速响应市场要求有着十分重要的意义。
由于减速器内部结构复杂，如果单独用二维看上去不能一目了然，三维造型设计就解决了这样的一个问题，它能把减速器的关键部件很清晰的展现出来。
因此，通过减速器的三维造型设计来研究三维造型设计技术具有很强的代表性。
本设计以SolidWorks软件为主，并结合AutoCAD、CAXA电子图板等二维绘图软件，设计了一个二级圆柱齿轮减速器，实现了减速器的三维模型生成，以及由此生成二维工程图的设计思想。
通过该软件特有的三维设计功能，检查、优化设计方案，实现了减速器的运动仿真，完成了减速器在计算机中的模拟设计。
Reducer as an important driving force transmission device, in the mechanized production plays an irreplaceable role. Reducer in the design, research and development to product design as the goal, the entire process of comprehensive application of the integration of CAD and related integration technology has become an inevitable trend. This three-dimensional integrated reducer design and simulation, designed to improve the technological level of reducer, rapid response to market demand is very important. As reducer complex internal structure, if not separate two-dimensional look at a glance, three-dimensional design to solve such a problem, it can reducer the key components to present a clear, therefore, adopted the three-dimensional modeling reducer Designed to study three-dimensional design technology are highly representative.Solidworks software to design the main, combined with AutoCAD, CAXA electronic drawing board, such as two-dimensional mapping software, designed a two cylindrical gear reducer, and a reducer of three-dimensional model generated, and the resulting generation of two-dimensional engineering drawings Design ideas. The adoption of the software features unique three-dimensional design, inspection, and optimize the design, to achieve a reducer of motion simulation, completed a reducer in the computer simulation in design.Key words:solidworks technology ; reducer ;three-dimensional modeling九洲技术学校目录1绪论 (1)1.1 三维造型软件概述 (1)1.1.1AutoCAD介绍 (1)1.1.2 CAD技术的发展方向 (1)1.1.3 Solidworks2006介绍 (1)2二级直齿圆柱齿轮减速器总体方案设计 (3)2.1 确定减速器的工作条件 (3)2.2 传动装置的总体设计 (3)2.3 选择电机 (4)2.3.1 电机功率d P计算 (4)2.3.2电机转速和型号确定 (4)2.4分配传动比 (5)2.5传动装置运动和动力参数的计算 (5)2.5.1计算各轴转速 (5)2.5.2计算各轴输入功率 (6)2.5.3计算各轴输入转矩 (6)3V带的设计 (8)4齿轮的设计 (10)4.1高速级齿轮的设计 (10)4.2低速级齿轮的设计 (11)5轴的设计 (13)5.1高速轴的设计 (13)5.1.1 确定各轴段直径和长度 (13) 5.1.2 校核高速轴和轴承 (14) 5.1.3 轴承寿命校核 (15)5.1.4 键的设计与校核 (15)九洲技术学校5.2中间轴的设计 (16)5.2.1确定各轴段直径和长度 (16) 5.2.2校核高速轴和轴承 (17) 5.2.3 轴承寿命校核 (18)5.2.4 键的设计与校核 (18)5.3从动轴设计 (19)5.3.1确定各轴段直径 (19)5.3.2确定各轴段长度 (19)5.3.3校核高速轴和轴承 (20) 5.3.4轴承寿命校核 (21)5.3.5键的设计与校核 (22)6 选择联轴器 (23)7减速器箱体结构设计 (24)8确定润滑方式 (27)9减速器零件的三维建模 (28) 9.1齿轮三维模型 (28)9.2 轴的三维模型 (29)9.3箱体的三维模型 (29)9.4其他零件三维模型成型 (31)9.4.1轴承的三维模型成型 (31)9.4.2轴承盖、油标、通气塞的三维模型 (31)10减速器的运动模拟仿真 (32)总结 (35)致谢 (36)参考文献 (37)附录A (38)附录B (39)附录C (42)附录D (43)1 绪论1.1 三维造型软件概述1.1.1 AutoCAD介绍AutoCAD是由美国Autodesk公司开发的通用计算机辅助设计软件，是目前世界上应用最广的机械设计软件之一。
【毕业设计】-二级直齿圆柱齿轮减速器的设计（含全套CAD图纸）xxxx大学毕业设计说明书学生姓名：学号：学院：专业：题目：二级直齿圆柱齿轮减速器的设计指导教师：职称:职称:20** 年12 月5 日目录1引言. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12传动装置总体设计. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 2. 0 设计任务书. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 2. 1 确定传动方案. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 2. 2 电动机的选择. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62. 2. 1 电动机的容量选择. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62. 2. 2 电动机转速的选择. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72. 2. 3 电动机型号的确定. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 82. 2. 4 传动比的分配. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 82. 2. 5 传动系统的运动和动力参数计算. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9 3传动零件的设计计算. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 103. 1 高速级齿轮的参数计算. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 103. 1. 1 材料选择及热处理. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 103. 1. 2 齿根弯曲疲劳强度设计. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 103. 2 低速级齿轮的计算. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 134轴及轴承装置的设计计算. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 164. 1 轴的设计. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 164. 1. 1 中间轴的设计. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 174. 1. 2 输入轴的设计. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 184. 1. 3 输出轴的设计. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 194. 2 轴的校核. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 214. 2. 1 输入轴的校核. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 214. 2. 2 中间轴的校核. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 264. 2. 3 输出轴的校核. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 294. 3 轴承的寿命计算. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 304. 3. 1 7006C 型轴承的校核. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 304. 3. 2 7013C 型轴承的校核. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 314. 3. 3 7008C 型轴承的校核. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32结论. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34致谢. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35参考文献. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 361 引言齿轮传动是现代机械中应用最广的一种传动形式。
二级直齿圆柱齿轮减速器。
毕业设计论文1.引言2.传动方案的评述3.齿轮减速器的设计计算4.齿轮减速器的二维平面设计5.结论1.引言齿轮传动是一种应用广泛的传动形式，其特点是效率高、寿命长、维护简便。
本设计主要讲述了带式运输机的传动装置——二级圆柱齿轮减速器的设计过程。
2.传动方案的评述在传动方案的选择上，我们考虑到带式运输机需要匹配转速和传递转矩，因此选择了齿轮减速器作为传动装置。
经过对市面上的齿轮减速器进行比较和分析，最终决定采用二级圆柱齿轮减速器。
3.齿轮减速器的设计计算在齿轮减速器的设计计算中，我们首先选择了合适的电动机，并进行了齿轮传动、轴的结构设计、滚动轴承的选择和验算、联轴器的选择和验算、平键联接的校核、齿轮传动和轴承的润滑方式的设计计算。
这些步骤都是必要的，以确保齿轮减速器的正常运行。
4.齿轮减速器的二维平面设计为了更好地展示齿轮减速器的结构和零件，我们使用AutoCAD软件进行了二维平面设计。
通过绘制二维平面零件图和装配图，我们可以更清晰地了解齿轮减速器的结构和工作原理。
5.结论在本设计中，我们成功地设计出了带式运输机的传动装置——二级圆柱齿轮减速器。
通过传动方案的评述、齿轮减速器的设计计算和二维平面设计，我们可以更深入地了解齿轮减速器的结构和工作原理，为今后的机械设计提供了参考。
1.引言本文旨在介绍电动机传动装置的设计计算方法，以帮助工程师们在设计电动机传动装置时更加准确、高效地进行计算。
电动机传动装置作为机械传动的一种，广泛应用于各种机械设备中，具有传动效率高、结构简单、使用寿命长等优点。
2.电动机的选择2.1.电动机类型的选择在进行电动机选择时，需要根据具体的使用要求和工作环境来选择合适的电动机类型，包括直流电动机、交流电动机、无刷电机等。
同时，还需考虑电动机的功率、转速等参数。
2.2.电动机功率的选择选择电动机功率时需要根据传动装置的工作负载和传动效率来计算，以确保电动机具有足够的输出功率。
扬州工业职业技术学院毕业设计（论文）(课程设计)课题名称：两级圆柱齿轮减速器设计时间： 5月5日—5月23日系部：机械系班级：姓名：指导教师：一、传动方案的分析1、在分析传动方案时应注意常用机械传动方式的特点及在布局上的要求：（1）带传动平稳性好，能缓冲吸振，但承载能力小，宜布置在高速级；（2）链传动平稳性差，且有冲击、振动，宜布置在低速级；（3）蜗杆传动放在高速级时蜗轮材料应选用锡青铜，否则可选用铝铁青铜；（4）开式齿轮传动的润滑条件差，磨损严重，应布置在低速级；（5）锥齿轮、斜齿轮宜放在高速级；2、传动系统方案的拟定带式输送机传动系统方案如下图所示。
电动机1—联轴器2—两级圆柱齿轮减速器3—联轴器4—滚筒5—开式齿轮6—工作机7电动机1通过联轴器2将动力传入两级原柱齿轮减速器3，再经两级原柱齿轮减速器3及联轴器4将动力传至滚桶5，由开式齿轮6传动到工作机7上工作。
传动系统中采用两级原柱齿轮减速器其结构简单，但齿轮的位置不对称。
高速级齿轮布置在远离转矩输入端，可使轴在转矩输入端，可使轴在转矩作用下产生的扭转变形和轴在弯矩作用下产生的弯曲变形部分地互相抵消，以减缓沿齿宽载荷分布不均匀的现象。
3、根据以上分析，因此选定两级圆柱齿轮减速器，工作条件和技术数据如下表：二级圆柱齿轮减速器传动比一般为8～36，使用斜齿、直齿或人字齿齿轮。
结构简单，应用广泛。
展开式由于齿轮相对于轴承为不对称布置，因而沿齿向载荷分布不均，要求轴有较大刚度。
根据以上分析并由表《二级圆柱齿轮减速器的类型和特点》得，二级圆柱齿轮减速器应选用展开式。
二、选择电动机电动机已经标准化、系列化。
应按照工作机的要求，根据选择的传动方案选择电动机的类型、容量和转速，并在产品目录中查出其型号和尺寸。
1、电动机类型和结构型式的选择电动机有交流电动机和直流电动机之分，一般工厂都采用三相交流电，因而多采用交流电动机。
交流电动机有异步电动机和同步电动机两类，异步电动机又分为笼型和绕线型两种，其中以普通笼型异步电动机应用最多。
机械设计课程设计说明书设计题目：双级圆柱齿轮减速器设计者：学号：指导老师：学院: 机械科学与工程学院班级:目录一、传动方案选择 (2)二、电动机选择 (3)三、总传动计算比及各级的传动比分配 (4)四、传动装置的运动和动力参数 (5)五、链传动设计 (6)六、斜齿圆柱传动设计及校核 (8)七、轴的机构设计及校核 (17)八、滚动轴承的选择及校核 (29)九、联轴器的选择及校核 (35)十、键的选择及校核 (36)十一、润滑与密封 (37)十二、箱体的结构设计 (38)十三、设计小结 (40)十四、参考文献 (41)设计计算及说明结果该方案尺寸紧凑，而且链传动能适应恶劣环境。
设计计算及说明结果4）按弯扭合成校核规定：1.齿轮旋向：考虑到使中速轴的轴承所受的两个轴向力相互抵消，取高速级小齿轮为右旋，大齿轮为左旋；低速级小齿轮为左旋，大齿轮为右旋。
2.轴旋转方向：规定高速轴的旋转方向箭头为从上到下。
（1）画受力简图如图所示（2）轴上受力分析 轴传递的转矩：6649.5510 2.991(9.5510)9602.97541029.754I IPT n N mN mm N m =⨯⨯=⨯⨯⋅=⨯⋅=⋅齿轮上的圆周力： 12975422*95462.428I t T F N N d ===齿轮上的径向力：参考轴的结构设计的基本要求，可确定轴的各段尺寸，得到如下所示的轴结构。
该结构形式，低速级大齿轮、套筒及左端轴承分别从轴的坐端装入，右端滚动轴承从轴的右端装入。
4）按弯扭合成校核规定：1.齿轮旋向：考虑到使中速轴的轴承所受的两个轴向力相互抵消，取高速级小齿轮为右旋，大齿轮为左旋；低速级小齿轮为左旋，大齿轮为右旋。
2.轴旋转方向：规定高速轴的旋转方向箭头为从上到下。
（1）画受力简图如图所示（2）轴上受力分析a.高速轴大齿轮处轴上受力分析轴传递的转矩：136.083.136083.T N m N mm==一对相啮合的齿轮，主动轮与从动轮上的各力均对应等值、反向。

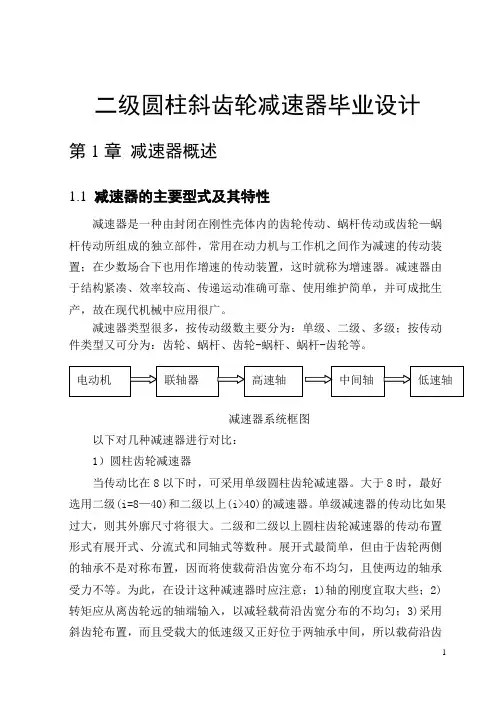

《机械设计》课程设计计算说明书设计题目：二级圆柱齿轮减速器目录第一章减速器概述 (1)1.1 减速器的主要型式及其特性 (1)1.2 减速器结构 (2)1.3 减速器润滑 (3)第二张减速箱原始数据及传动方案的选择 (5)2.1原始数据 (5)2.2传动方案选择 (5)第三章电动机的选择计算 (8)3.1 电动机选择步骤 (8)3.1.1 型号的选择 (8)3.1.2 功率的选择 (8)3.1.3 转速的选择 (9)3.2 电动机型号的确定 (9)第四章轴的设计 (11)4.1 轴的分类 (11)4.2 轴的材料 (11)4.3 轴的结构设计 (12)4.4 轴的设计计算 (13)4.4.1 按扭转强度计算 (13)4.4.2 按弯扭合成强度计算 (14)4.4.3 轴的刚度计算概念 (14)4.4.4 轴的设计步骤 (15)4.5 各轴的计算 (15)4.5.1高速轴计算 (15)4.5.2中间轴设计 (17)4.5.3低速轴设计 (21)4.6 轴的设计与校核 (23)4.6.1高速轴设计 (23)4.6.2中间轴设计 (24)4.6.3低速轴设计 (24)4.6.4高速轴的校核 (24)第五章联轴器的选择 (26)5.1 联轴器的功用 (26)5.2 联轴器的类型特点 (26)5.3 联轴器的选用 (26)5.4 联轴器材料 (27)第六章圆柱齿轮传动设计 (29)6.1 齿轮传动特点与分类 (29)6.2 齿轮传动的主要参数与基本要求 (29)6.2.1 主要参数 (29)6.2.2 精度等级的选择 (30)6.2.3 齿轮传动的失效形式 (30)6.3 齿轮参数计算 (31)第七章轴承的设计及校核 (40)7.1 轴承种类的选择 (40)7.2 深沟球轴承结构 (40)7.3 轴承计算 (41)第八章箱体设计 (43)第九章设计结论 (44)第使章设计小结 (45)第十一章. 参考文献 (46)致谢 (47)第一章减速器概述1.1 减速器的主要型式及其特性减速器是一种由封闭在刚性壳体内的齿轮传动、蜗杆传动或齿轮—蜗杆传动所组成的独立部件，常用在动力机与工作机之间作为减速的传动装置；在少数场合下也用作增速的传动装置，这时就称为增速器。
减速器由于结构紧凑、效率较高、传递运动准确可靠、使用维护简单，并可成批生产，故在现代机械中应用很广。
减速器类型很多，按传动级数主要分为：单级、二级、多级；按传动件类型又可分为：齿轮、蜗杆、齿轮-蜗杆、蜗杆-齿轮等。
减速器系统框图以下对几种减速器进行对比：1）圆柱齿轮减速器当传动比在8以下时，可采用单级圆柱齿轮减速器。
大于8时，最好选用二级(i=8—40)和二级以上(i>40)的减速器。
单级减速器的传动比如果过大，则其外廓尺寸将很大。
二级和二级以上圆柱齿轮减速器的传动布置形式有展开式、分流式和同轴式等数种。
展开式最简单，但由于齿轮两侧的轴承不是对称布置，因而将使载荷沿齿宽分布不均匀，且使两边的轴承受力不等。
为此，在设计这种减速器时应注意：1)轴的刚度宜取大些；2)转矩应从离齿轮远的轴端输入，以减轻载荷沿齿宽分布的不均匀；3)采用斜齿轮布置，而且受载大的低速级又正好位于两轴承中间，所以载荷沿齿宽的分布情况显然比展开好。
这种减速器的高速级齿轮常采用斜齿，一侧为左旋，另一侧为右旋，轴向力能互相抵消。
为了使左右两对斜齿轮能自动调整以便传递相等的载荷，其中较轻的龆轮轴在轴向应能作小量游动。
同轴式减速器输入轴和输出轴位于同一轴线上，故箱体长度较短。
但这种减速器的轴向尺寸较大。
圆柱齿轮减速器在所有减速器中应用最广。
它传递功率的范围可从很小至40 000kW，圆周速度也可从很低至60m/s一70m／s，甚至高达150m／s。
传动功率很大的减速器最好采用双驱动式或中心驱动式。
这两种布置方式可由两对齿轮副分担载荷，有利于改善受力状况和降低传动尺寸。
设计双驱动式或中心驱动式齿轮传动时，应设法采取自动平衡装置使各对齿轮副的载荷能得到均匀分配，例如采用滑动轴承和弹性支承。
圆柱齿轮减速器有渐开线齿形和圆弧齿形两大类。
除齿形不同外，减速器结构基本相同。
传动功率和传动比相同时，圆弧齿轮减速器在长度方向的尺寸要比渐开线齿轮减速器约30％。
2）圆锥齿轮减速器它用于输入轴和输出轴位置布置成相交的场合。
二级和二级以上的圆锥齿轮减速器常由圆锥齿轮传动和圆柱齿轮传动组成，所以有时又称圆锥—圆柱齿轮减速器。
因为圆锥齿轮常常是悬臂装在轴端的，为了使它受力小些，常将圆锥面崧，作为，高速极：山手面锥齿轮的精加工比较困难，允许圆周速度又较低，因此圆锥齿轮减速器的应用不如圆柱齿轮减速器广。
3）蜗杆减速器主要用于传动比较大(j>10)的场合。
通常说蜗杆传动结构紧凑、轮廓尺寸小，这只是对传减速器的传动比较大的蜗杆减速器才是正确的，当传动比并不很大时，此优点并不显著。
由于效率较低，蜗杆减速器不宜用在大功率传动的场合。
蜗杆减速器主要有蜗杆在上和蜗杆在下两种不同形式。
蜗杆圆周速度小于4m/s时最好采用蜗杆在下式，这时，在啮合处能得到良好的润滑和冷却条件。
但蜗杆圆周速度大于4m/s 时，为避免搅油太甚、发热过多，最好采用蜗杆在上式。
4）齿轮-蜗杆减速器它有齿轮传动在高速级和蜗杆传动在高速级两种布置形式。
前者结构较紧凑，后者效率较高。
通过比较，我们选定圆柱齿轮减速器。
1.2 减速器结构近年来，减速器的结构有些新的变化。
为了和沿用已久、国内目前还在普遍使用的减速器有所区别，这里分列了两节，并称之为传统型减速器结构和新型减速器结构。
1）传统型减速器结构绝大多数减速器的箱体是用中等强度的铸铁铸成，重型减速器用高强度铸铁或铸钢。
少量生产时也可以用焊接箱体。
铸造或焊接箱体都应进行时效或退火处理。
大量生产小型减速器时有可能采用板材冲压箱体。
减速器箱体的外形目前比较倾向于形状简单和表面平整。
箱体应具有足够的刚度，以免受载后变形过大而影响传动质量。
箱体通常由箱座和箱盖两部分所组成，其剖分面则通过传动的轴线。
为了卸盖容易，在剖分面处的一个凸缘上攻有螺纹孔，以便拧进螺钉时能将盖顶起来。
联接箱座和箱盖的螺栓应合理布置，并注意留出扳手空间。
在轴承附近的螺栓宜稍大些并尽量靠近轴承。
为保证箱座和箱盖位置的准确性，在剖分面的凸缘上应设有2—3个圆锥定位销。
在箱盖上备有为观察传动啮合情况用的视孔、为排出箱内热空气用的通气孔和为提取箱盖用的起重吊钩。
在箱座上则常设有为提取整个减速器用的起重吊钩和为观察或测量油面高度用的油面指示器或测油孔。
关于箱体的壁厚、肋厚、凸缘厚、螺栓尺寸等均可根据经验公式计算，见有关图册。
关于视孔、通气孔和通气器、起重吊钩、油面指示Oe等均可从有关的设计手册和图册中查出。
在减速器中广泛采用滚动轴承。
只有在载荷很大、工作条件繁重和转速很高的减速器才采用滑动轴承。
2）新型减速器结构下面列举两种联体式减速器的新型结构，图中未将电动机部分画出。
1）齿轮—蜗杆二级减速器；2）圆柱齿轮—圆锥齿轮—圆柱齿轮三级减速器。
这些减速器都具有以下结构特点：——在箱体上不沿齿轮或蜗轮轴线开设剖分面。
为了便于传动零件的安装，在适当部位有较大的开孔。
——在输入轴和输出轴端不采用传统的法兰式端盖，而改用机械密封圈；在盲孔端则装有冲压薄壁端盖。
——输出轴的尺寸加大了，键槽的开法和传统的规定不同，甚至跨越了轴肩，有利于充分发挥轮毂的作用。
和传统的减速器相比，新型减速器结构上的改进，既可简化结构，减少零件数目，同时又改善了制造工艺性。
但设计时要注意装配的工艺性，要提高某些装配零件的制造精度。
1.3减速器润滑圆周速度u≤12m/s一15m／s的齿轮减速器广泛采用油池润滑，自然冷却。
为了减少齿轮运动的阻力和油的温升，浸入油中的齿轮深度以1—2个齿高为宜。
速度高的还应该浅些，建议在0．7倍齿高左右，但至少为10mm。
速度低的(0．5m／s一0．8m／s)也允许浸入深些，可达到1／6的齿轮半径；更低速时，甚至可到1／3的齿轮半径。
润滑圆锥齿轮传动时，齿轮浸入油中的深度应达到轮齿的整个宽度。
对于油面有波动的减速器(如船用减速器)，浸入宜深些。
在多级减速器中应尽量使各级传动浸入油中深度近予相等。
如果发生低速级齿轮浸油太深的情况，则为了降低其探度可以采取下列措施：将高速级齿轮采用惰轮蘸油润滑；或将减速器箱盖和箱座的剖分面做成倾斜的，从而使高速级和低速级传动的浸油深度大致相等。
减速器油池的容积平均可按1kW约需0．35L一0．7L润滑油计算(大值用于粘度较高的油)，同时应保持齿轮顶圆距离箱底不低于30mm一50mm左右，以免太浅时激起沉降在箱底的油泥。
减速器的工作平衡温度超过90℃时，需采用循环油润滑，或其他冷却措施，如油池润滑加风扇，油池内装冷却盘管等。
循环润滑的油量一般不少于0．5L/kW。
圆周速度u>12m/s的齿轮减速器不宜采用油池润滑，因为：1)由齿轮带上的油会被离心力甩出去而送不到啮合处；2)由于搅油会使减速器的温升增加；3)会搅起箱底油泥，从而加速齿轮和轴承的磨损；4)加速润滑油的氧化和降低润滑性能等等。
这时，最好采用喷油润滑。
润滑油从自备油泵或中心供油站送来，借助管子上的喷嘴将油喷人轮齿啮合区。
速度高时，对着啮出区喷油有利于迅速带出热量，降低啮合区温度，提高抗点蚀能力。
速度u≤20心s的齿轮传动常在油管上开一排直径为4mm的喷油孔，速度更高时财应开多排喷油孔。
喷油孔的位置还应注意沿齿轮宽度均匀分布。
喷油润滑也常用于速度并不很高而工作条件相当繁重的重型减速器中和需要用大量润滑油进行冷却的减速器中。
喷油润滑需要专门的管路装置、油的过滤和冷却装置以及油量调节装置等，所以费用较贵。
此外，还应注意，箱座上的排油孔宜开大些，以便热油迅速排出。
蜗杆圆周速度在10m/s以下的蜗杆减速器可以采用油池润滑。
当蜗杆在下时，油面高度应低于蜗杆螺纹的根部，并且不应超过蜗杆轴上滚动轴承的最低滚珠(柱)的中心，以免增加功率损失。
但如满足了后一条件而蜗杆未能浸入油中时，则可在蜗杆轴上装一甩油环，将油甩到蜗轮上以进行润滑。
当蜗杆在上时，则蜗轮浸入油中的深度也以超过齿高不多为限。
蜗杆圆周速度在10m／s以上的减速器应采用喷油润滑。
喷油方向应顺着蜗杆转入啮合区的方向，但有时为了加速热的散失，油也可从蜗杆两侧送人啮合区。
齿轮减速器和蜗轮减速器的润滑油粘度可分别参考表选取。
若工作温度低于0℃，则使用时需先将油加热到0℃以上。
蜗杆上置的，粘度应适当增大。
第二章减速箱原始数据及传动方案的选择2.1原始数据运输带有效拉力F=1500N，工作速度v =1.2m/s，卷筒直径D=200mm间歇工作，载荷平稳，传动可逆转，传动比误差为±5%，每隔2min工作一次，停机5min，工作年限为10年。
