施工现场临水临电的计算依据及方法

34-3 施工设施 (3)34-3-1 施工用房屋 (3)34-3-1-1 一般要求 (3)34-3-1-2 办公用房屋 (3)34-3-1-3 生产用房屋 (4)34-3-1-4 仓储用房屋 (6)34-3-1-5 生活用房屋 (10)34-3-2 施工运输设施 (11)34-3-2-1 施工运输组织 (11)34-3-2-2 施工运输道路组织 (13)34-3-2-3 对施工道路要求 (14)34-3-3 施工供水设施 (16)34-3-3-1 确定供水数量 (16)34-3-3-2 选择水源 (19)34-3-3-3 确定供水系统 (21)34-3-4 施工供电设施 (27)34-3-4-1 确定供电数量 (27)34-3-4-2 选择电源 (28)34-3-4-3 确定供电系统 (33)34-3-5 施工通讯设施 (39)34-3-5-1有线通讯设施 (39)34-3-5-2 无线通讯设施 (39)34-3-6 施工供热设施 (40)34-3-6-1 确定供热数量 (40)34-3-6-2 选择热源 (42)34-3-6-3 确定供热系统 (44)34-3-7 施工供压缩空气设施 (45)34-3-7-1 确定供气数量 (45)34-3-7-2 选择空气压缩机站 (46)34-3-8 施工安全设施 (46)34-3-8-1 一般要求 (46)34-3-8-2 防火设施 (46)34-3-8-3 防污染设施 (50)34-3-8-4 防爆设施 (51)34-3 施工设施34-3-1 施工用房屋34-3-1-1 一般要求1．结合施工现场具体情况，统筹安排，合理布置。

（1）布点要适应生产需要，方便职工上下班。

（2）不许占据正式工程位置，避开取土、弃土场地。

（3）尽量靠近已有交通，或即将修建的正式或临时交通线路。

2．贯彻执行国务院有关在基本建设中节约用地的指示，布置要紧凑，充分利用山地，荒地、空地或劣地，尽量少占或不占农田并保护农田，在可能条件下结合施工采取造田，改造土壤的措施。

施工临时用水、用电方案一、编制说明为贯彻国家安全生产的方针，政策和法规，及建设部发出的《关于加强全国建设系统安全生产工作的紧急通知》，保障施工现场临时用水、消防、临时用电的安全，防止触电及由电方面引起的事故发生，并按照46-2019《施工现场临时用电安全技术规范》、《建筑给排水设计及施工验收规范》和国家、广东省现有建筑安装工程施工的有关法律、法规规定，并结合工地的实际情况，特制定“龙岗街道新能源一路工程等5个项目-新能源一、二、四、五路及宝同路（C0+0000+540)段市政道路工程”项目工地的临时用水、用电方案，并制定如何规范使用临水、临电和管理规定，由工地项目部严格执行，并随时接受公司及管理职能部门的检查。

此方案包括工地用水组织管理、工地电器防火等文明施工组织管理内容，由项目负责人负责组织实施。

二、工程简介本项目为。

三、现场情况根据建设单位提供的地质资料，施工范围内现状道路周边均埋设有自来水管线。

临设临时用水由甲方协调接驳口，我司报装并自行铺设临时用水管线。

本工程由于工程量较大，施工现场市供电较困难，甲方没有为我方提供施工用电，我方决定使用柴油发电机解决施工临时用电问题。

四、施工用水、用电安全机构五、施工临时用水组织管理1、临时给水根据现场情况及从经济角度考虑，采用消防和生产合用的方式布置临时给水管道。

给水管按建设单位提供的水源点驳接，装水表计量，消防用水采用市政水-水泵联合供水方式，水泵压水管路及市政水管相连，当市政水压满足时使用市政水，水压不够时，再使用水泵供水。

2、主管采用150水管，各支管根据用水量大小采用100管；3、生活区给水管道明敷于地面上，并间隔2m做砖墩来固定保护。

雨水及宿舍附近的洗涤用水采用明沟排水，汇集后统一排入排水沟；食堂污水先通过暗沟排至简易隔油池，再排入指定的污水管道；厕所及冲凉房污水先通过排水管道排入化粪池，再排入指定的污水管道。

4、施工现场排水主要是降水及地下水，就近排入排水管道；5、给水管要求试压要细致，不许出现渗漏现象。

34-3 施工设施 (3)34-3-1 施工用房屋 (3)34-3-1-1 一般要求 (3)34-3-1-2 办公用房屋 (3)34-3-1-3 生产用房屋 (4)34-3-1-4 仓储用房屋 (6)34-3-1-5 生活用房屋 (10)34-3-2 施工运输设施 (11)34-3-2-1 施工运输组织 (11)34-3-2-2 施工运输道路组织 (13)34-3-2-3 对施工道路要求 (14)34-3-3 施工供水设施 (16)34-3-3-1 确定供水数量 (16)34-3-3-2 选择水源 (19)34-3-3-3 确定供水系统 (21)34-3-4 施工供电设施 (27)34-3-4-1 确定供电数量 (27)34-3-4-2 选择电源 (28)34-3-4-3 确定供电系统 (33)34-3-5 施工通讯设施 (39)34-3-5-1有线通讯设施 (39)34-3-5-2 无线通讯设施 (39)34-3-6 施工供热设施 (40)34-3-6-1 确定供热数量 (40)34-3-6-2 选择热源 (42)34-3-6-3 确定供热系统 (44)34-3-7 施工供压缩空气设施 (45)34-3-7-1 确定供气数量 (45)34-3-7-2 选择空气压缩机站 (46)34-3-8 施工安全设施 (46)34-3-8-1 一般要求 (46)34-3-8-2 防火设施 (46)34-3-8-3 防污染设施 (50)34-3-8-4 防爆设施 (51)34-3 施工设施34-3-1 施工用房屋34-3-1-1 一般要求1．结合施工现场具体情况，统筹安排，合理布置。

（1）布点要适应生产需要，方便职工上下班。

（2）不许占据正式工程位置，避开取土、弃土场地。

（3）尽量靠近已有交通，或即将修建的正式或临时交通线路。

2．贯彻执行国务院有关在基本建设中节约用地的指示，布置要紧凑，充分利用山地，荒地、空地或劣地，尽量少占或不占农田并保护农田，在可能条件下结合施工采取造田，改造土壤的措施。

临时用水临时用电计算公式及计算Standardization of sany group #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#临时用水计算建筑工地用水包括：1、施工生产用水ql；2、施工机械用水q2；3、施工现场生活用水q3；4、生活用水q45、消防用水q5；一、现场用水量ql q1=kl∑×QlNl/T1t×K2其中：ql——施工用水量（L/s）;kl——未预计施工用水系数（～）;Ql——最大年（季）工程量（以实物计量单位表示）; Nl——施工用水定额; T1——年（季）有效工作日; t——每日工作班数; K2——施工用水不均衡系数（取）;二、施工机械用水量q2 q2=kl∑×Q2N2×K3/8×3600 其中：q2——机械用水量（L/s）; kl——未预计施工用水系数（～）;Q2——同一种机械台数;-1-N2——施工机械台班用水定额;K3——施工机械用水不均衡系数;（取）三、施工现场生活用水量q3q3=Pl×N3×K4/t×8×3600其中：q3——施工现场生活用水量（一般取30L/s）; Pl——施工现场高峰昼夜人数;N3K4——施工现场用水不均衡系数（取）; t——每日工作班数;四、生活用水量q4q4=P2×N4×K5/24×3600其中：q4——生活区生活用水量（一般取120L/s）; P2——生活区居民人数;N4——生活区每人每日用水定额;K5——生活区用水不均衡系数（取）;五、消防用水量q5（一般取）q5根据建筑工地的大小及居住人数确定。

最小10L/s，施工现场在25ha以内时，不大于15L/s。

六、总用水量（Q）的计算1、当（q1＋q2＋q3＋q4）≤q5时，Q＝q5＋1/2（q1＋q2＋q3＋q4）；2、当（q1＋q2＋q3＋q4）＞q5时，Q＝q1＋q2＋q3＋q4；3、当工地面积小于5ha时，而且（q1＋q2＋q3＋q4）＜q5， Q= q5。

常用施工方案中临水、临电的计算方法和计算公式及举例一、临电的计算方法和计算公式当一个新的项目开始时，各专业的人员都必须对该项目的开工作好充分的准备。

而作为一名电气工程专业的人员则必须对该项目的临时施工用电负荷进行分析和测算，从而择优选择相应的施工用电的供电方案和供电系统，以确保现场施工用电的安全和可靠性。

但由于很多电气人员对现场施工用电的性质和功率因数的不了解，从而造成了计算的错误，给临时施工用电埋下安全隐患，造成了不必要的损失。

在本次征稿阶段发现大多临电计算人员在计算上出现了误区，为了确保临时施工用电的计算能够较为精确，在实例计算中按照交流电路中的计算容量和设备容量的概念，进行计算。

计算容量也称为计算负荷、需要负荷或最大负荷。

它常用Pjs表示，标志现场设备的最大用电功率，是配电设计时选择变压器、确定备用电源容量、无功补偿容量和季节性负荷的依据，也是计算配电系统各回路中电流的依据。

设备容量也称为安装容量，它常用Pｅ表示，它是现场安装的所有用电设备的额定容量或额定功率，常标于现场的用电设备铭牌上，是配电系统设计和计算的基础资料和依据。

然而在计算ΣPｅ时很多电气人员就把电动机的千瓦数、交流电焊机的千伏安数、照明用电的千瓦数三者直接相加，这样就把直流电的基本概念错用到交流电路上，从而带来变配电设备系统的选择不当。

【例】一项目的用电设备如表3-9，现场变压器提供（400kV A）的电源，现场电线采用TN—S三相五线制接零保护系统供电。

【解】：【1】临电布置1）电源由办公楼后的变压器（400kV A）供我方（400kV A）的电源，引入现场一级总柜，由一级总柜再分别引出数个回路分别供现场及生活区、办公区等。

2）线路现场采用TN—S三相五线制接零保护系统供电。

3）负荷计算用电设备表表3-9（A）塔吊(1台)P e=2P n J Cn=2×63×0.15 =48.8kwK c=0.6，cosφ=0.65，tg=1.17P c1=K d.P e=0.6×48.8=29.3kwQ c1= tgφ.P c1=1.17×29.3 =34.3kw（B）电焊机(1台)Pe3= 3 ×S n×cosφ×J Cn =38.6× 3 ×0. 6× 5 =28.48 kwK d=0.6，cosφ=0.45，tgφ=1.98P c2=K J Cn·Pe3=0.6×28.4=17kwQ c2=tgφ·P c2=1.98×17=33.7kvar（C）搅拌机（1台）；振捣棒2台；平板振捣器（2台）；蛙式打夯机（2台）卷扬机（1台）K d=0.6， cosφ=0.68， tgφ=1.07P c3=K d×ΣP e=(3+1.1×2+0.5×2+1.1×2+7.5)×0.6=9.54kwQ C3= tgφ·P C3=1.07×9.54=10.2kvarP i3=P c1+P c2+P c3=29.3+17+9.54=55.84kwQ js=Q C1+Q C2+Q C3=34.3+33.7+10.2=78.6kvar照明取总电负荷的5%S js1=P js2+Q js2×105%=55.82+78.62×105%=101.3KVA（D）木工棚(圆锯1台;电锯1台)K d=0.7, cosφ=0.68, tgφ=1.08, tgφ=1.08P js2=P c=K d·ΣP e=0.7×(3.0+2.2)=3.64kwQ js2=Q c= tgφ·P c=1.08×3.64=3.93kvarS js2=P js2+Q js2×105%= 3.642+3.932×105%=5.7KVA（E）钢筋场A）电焊机(1台)P c1=17Kw,Q c1=33.7KvarB）调直机一台,切断机一台,弯曲机一台,无齿锯一台.K d=0.7, cosφ=0.68, tgφ=1.08P c2=K d·ΣP e=0.7×(8+5.5+3.2)=11.69kwQ c2= tgφ·P c=1.08×11.69=12.6kvarP js=P c1+P c2=17+11.69=28.69kwQ js=33.7+12.6=46.3kvar照明取5%S js3=105%×78.692+46.32 =57.2KVA总计算负荷S js=S js1+S js2+S js3=101.3+5.7+57.2=164.2KVA4）变压器校验以及主要设备等线截面选样（A）变压器容量校验S js=164.2KVA现场配电室400KVA变压器满足负荷要求T js=S js3·V e=164.23×0.38=249.4A配电室提供一300A回路，满足负荷要求。

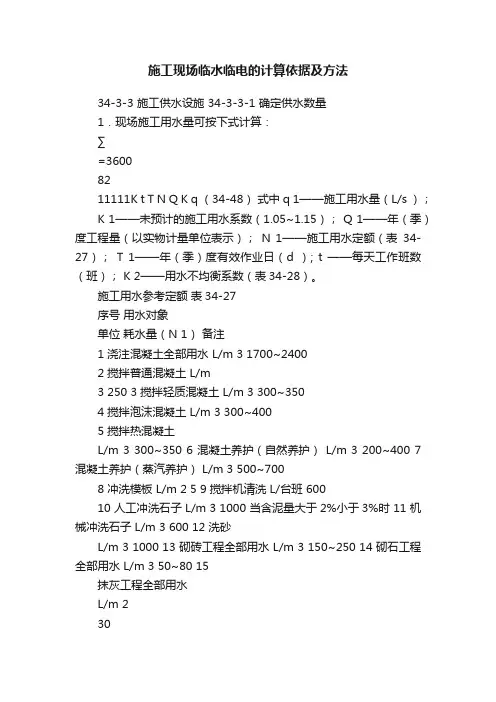

施工现场临水临电的计算依据及方法34-3-3 施工供水设施 34-3-3-1 确定供水数量1．现场施工用水量可按下式计算：∑=36008211111K t T N Q K q （34-48）式中 q 1——施工用水量（L/s ）；K 1——未预计的施工用水系数（1.05~1.15）； Q 1——年（季）度工程量（以实物计量单位表示）；N 1——施工用水定额（表34-27）；T 1——年（季）度有效作业日（d ）; t ——每天工作班数（班）； K 2——用水不均衡系数（表34-28）。

施工用水参考定额表34-27序号用水对象单位耗水量（N 1）备注1 浇注混凝土全部用水 L/m 3 1700~24002 搅拌普通混凝土 L/m3 250 3 搅拌轻质混凝土 L/m 3 300~3504 搅拌泡沫混凝土 L/m 3 300~4005 搅拌热混凝土L/m 3 300~350 6 混凝土养护（自然养护） L/m 3 200~400 7 混凝土养护（蒸汽养护） L/m 3 500~7008 冲洗模板 L/m 2 5 9 搅拌机清洗 L/台班 60010 人工冲洗石子 L/m 3 1000 当含泥量大于2%小于3%时 11 机械冲洗石子 L/m 3 600 12 洗砂L/m 3 1000 13 砌砖工程全部用水 L/m 3 150~250 14 砌石工程全部用水 L/m 3 50~80 15抹灰工程全部用水L/m 23016 耐火砖砌体工程 L/m 3 100~150 包括砂浆搅拌 17 浇砖 L/千块 200~250 18 浇硅酸盐砌块 L/m 3 300~35019 抹面 L/m 2 4~6 不包括调制用水 20 楼地面 L/m 2 190 主要是找平层 21 搅拌砂浆 L/m 3 300 22 石灰消化 L/t 3000 23 上水管道工程 L/m 98 24 下水管道工程 L/m 1130 25工业管道工程L/m352．施工机械用水量可按下式计算：∑?=3600832212K N Q K q （34-49）式中 q 2——机械用水量（L/s ）；K 1——未预计施工用水系数（1.05~1.15）； Q 2——同一种机械台数（台）；N 2——施工机械台班用水定额，参考表34-29中的数据换算求得； K 3——施工机械用水不均衡系数（表34-28）。

施工现场临时用水计算方法1. 施工临水总量计算1) 计算公式：q1=K1Σ×K2/（8×3600）q1——施工用水量（L/S）K1——未预计的施工用水系数（—）Q1——年（季）度工程量（以实物计量单位表示）N1——施工用水定额T1——年（季）度有效作业天数t——每天工作班数k2——用水不均衡系数2) 工程实物工程量及计算系数确定由于工程结构施工阶段相对于装修阶段施工用水量大，故Q1主要以混凝土工程量为计算依据，据统计混凝土实物工作量约为23000立方米，混凝土为（商混）不考虑现场搅拌，混凝土养护用水定额取700升/立方米；拟定结构及前期阶段施工工期为300天；每天按照各工作班计算；因此：K1=Q1=23000立方米N1=750升/立方米T1=120天t=班k2=3) 工程用水计算q1=K1Σ×K2/（8×3600）=×（23000×950）/（120×）×（8×3600）=S2. 工人生活区用水1) 计算公式q3=（ΣP2N3K4）/（24×3600）q3——生活区生活用水量（L/S）P2——生活区居住人数（拟定500人）；N2——生活区生活用水定额（20升/人.班）t——每天工作班数（班）k3——用水步均衡系数（—）2) 工人生活用水系数确定生活区生活用水定额其中包括：卫生设施用水定额为25升/人；食堂用水定额为15升/人；洗浴用水定额为30升/人（人数按照出勤人数的30%计算）；洗衣用水定额为30升/人；因此：3) 用水量计算q3=（ΣP2N3）K/（24×3600）=（500×25+500×15+500×30%×30+500×30）×（24×3600）=S3. 总用水量计算：因为该区域工地面积小于5公顷（约1公顷），如果假设该工地同时发生火灾的次数为一次，则消防用水的定额为10—15L/S，取q4=10L/S（q4——消防用水施工定额）∵q1+q2+q3=+=S<q4=10L/S∴计算公式：Q=q4Q=q4=10L/S6. 给水主干管管径计算1) 计算公式D=√4Q/（π）其中：D——水管管径（m）Q——耗水量（m/s）V——管网中水流速度（m/s）2) 消防主干管管径计算D=√4Q/（π）=√4×10/（××1000）=其中：根据消防用水定额：Q=10L/s消防水管中水的流速经过查表：V=s根据北京市消防管理的有关规定，消防用管的主干管管径不得小于100mm，因此，消防供水主干管的管径确定为100mm。

7.3 施工现场临时用水方案
(1)概况
本工程业主提供一处临水接驳点。

现场拟开设两处大门，每个大门处设置一个门卫，门口设置洗车槽，并铺设长、宽不少于3m 的加湿麻袋或地毯，以使驶出工地的运输车辆清洗干净。

现场临时用水布置详见施工平面布置。

7.4施工现场临时用电方案
(1)概述
本工程现场由业主提供2处电源接驳点，靠近电源点处设置一个配电房内设2台一级配电箱，现场临时用电布置详见施工平面布置。

(2)临时用电计算
现场最高峰设备机械用电量统计
(3)用电布置情况
施工用电沿外围墙内侧和施工便道边埋地敷设。

施工用电分别由配电房引至塔吊、施工电梯、钢筋加工棚及其它用电点。

各用电点设总配电箱，各施工用电接口设分配电箱，每台用电机械设备各相应配备一台开关箱。

根据施工阶段的转换，用电线路也随用电设备的增加或减少而改变。

(4)布线原则
遵循生产生活用电分路的原则，由配电房引三相五线至各用电点，做到三级配电二级保护，并实行“一机、一闸、一漏、一箱”。

从配电房向各用电点用 YJV 电缆沿外围墙内侧或施工便道边埋地敷设。

施工现场保护零线的重复接地应不少于 3 处。

如果施工现场一旦出现意外停电，必须保证重要施工工序的连续进行，不能影响正常的施工进度，所以必须在现场配制适当的备用电源。

确保2台塔吊、2台施工电梯、2台振动棒、1台消防水泵能正常运转，现场必须配备1台315KVA的柴油发电机组备用电源才能满足停电时应急施工需求。

发电机组型号为THK-300G，机组额定功率315kw。

工地临时用电、用水计算方法LT工地临时供电计算1C 23b P 1.1K P +K +K P )a P =∑∑∑（P ― 计算用电量(kW)，即供电设备总需要容量 Pc — 全部施工动力用电设备额定用量之和 Pa — 室内照明设备额定用电量之和 Pb — 室外照明设备额定用电量之和K1 — 全部施工用电设备同时使用系数；总数10台以内取0.75；10~30台取0.7；30台以上取0.6K2 — 室内照明设备同时使用系数；k2=0.80 K3 — 室外照明设备同时使用系数；k3=1.0综合考虑施工用电约占总用电量的90%，室内外照明用电约占总用电量的10%，那么有：111.1(0.1) 1.24C C P K P P K P =∑+=∑变压器容量计算公式：0 1.05PP ==1.4P COS φP0 — 变压器容量〔KVA 〕 1.05 — 功率损失系数COS Φ — 用电设备功率因素，一般建筑工地取0.75施工机具电动额定用量参考表常用配电导线持续允许电流表〔A〕配电导线截面计算按导线的允许电流选择时，三相四线制低压线路上的电流可以按照下式计算：2I P ==I — 线路工作电流值(A )U — 线路工作电压值(V )；三相四线制低压时取380V COS Φ — 用电设备功率因素，一般建筑工地取0.75根据计算公式得出I 后查表得出常用导线的截面积。

(最符合要求的一组) 按导线的允许电压降校核时，配电导线截面的电压可以按照下式计算：[]7%P L Me e C S C S∑⋅∑==≤=⋅⋅ e — 导线电压降(%)，一般照明允许电压降为2.5%~5%；电动机电压降不超过±5％；对工地临时网络取7％ P — 各段线路负荷计算功率〔Kw 〕，即计算用电量 L — 各段线路长度〔m 〕C — 材料内部系数，三相四线铜线取77.0，三相四线铝线取46.3 S — 导线截面积(mm ²)∑M — 各段线路负荷矩(kw·m )，即∑P·L材料内部系数C工地临时供水计算工程用水量计算：q1=K1·∑Q1·N1·K2/(T1·t·8·3600)其中公式中的8是指一天按8小时的工作时间计算；3600是以秒为单位〔1小时〕q1 －施工工程用水量〔L/s〕K1－未预计的施工用水系数，取1.05~1.15Q1 －年(季)度有效工作量(以实行计量单位表示)N1 －施工用水定额，可以通过查表所得T1 －年(季)度有效作业日〔d〕t －每天工作班数〔班〕K2 －用水不均衡系数，从表格中查询施工用水量(N1)定额机械用水量计算：施工机械用水量可按下式计算：q2=K1·∑Q2·N2·K3/( 8·3600)其中q2 －施工机械用水量(L/s)K1 －未预计施工用水系数，取1.05~1.15Q2－同一种机械台数(台)N2－施工机械台班用水定额，参考施工机械用水量N2定额表K3－施工机械用水不均衡系数，查施工用水不均衡系数表施工机械用水量〔N2〕定额工地生活用水量计算施工工地生活用水量可按如下公式计算：q3=P1·N3·K4/(t·8·3600)式中q3 －施工工地生活用水量〔L/s〕P1 －施工工地顶峰昼夜人数(人)N3 －施工工地生活用水定额表K4－施工工地生活用水不均衡系数，查用水不均衡系数表t －每天工作班数〔班〕生活用水量〔N3、N4〕定额表生活区生活用水量计算施工工地生活区用水量可按如下公式计算：q4=P2·N4·K5/(24·3600)q4－生活区生活用水〔L/s〕P2 －生活区居住人数N4－生活区昼夜全部生活用水定额，见生活用水量定额表K5 －生活区生活用水不均衡系数，查不均衡系数表消防用水量计算消防用水量q5，可根据消防范围及发生次数查表所得消防用水量〔q5〕定额表施工工地总用水量计算：施工工地总用水量Q可按以下组合公式计算：〔1〕当(q1+q2+q3+q4)≤q5时，那么；Q=q5+ (q1+q2+q3+q4)/2〔2〕当(q1+q2+q3+q4)>q5时，刚：Q=q1+q2+q3+q4〔3〕当工地面积小于5ha,而且(q1+q2+q3+q4)<q5时，那么：Q=q5最后计算出的总用水量还要增加10%，以补偿不可防止的水管漏水损失。

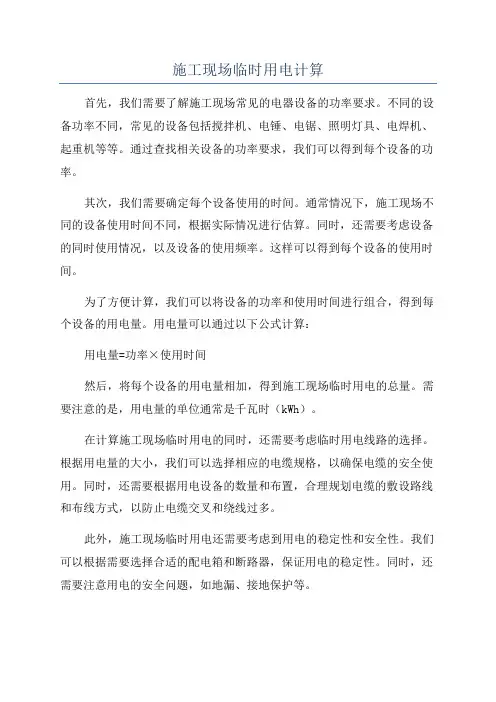

施工现场临时用电计算首先，我们需要了解施工现场常见的电器设备的功率要求。

不同的设备功率不同，常见的设备包括搅拌机、电锤、电锯、照明灯具、电焊机、起重机等等。

通过查找相关设备的功率要求，我们可以得到每个设备的功率。

其次，我们需要确定每个设备使用的时间。

通常情况下，施工现场不同的设备使用时间不同，根据实际情况进行估算。

同时，还需要考虑设备的同时使用情况，以及设备的使用频率。

这样可以得到每个设备的使用时间。

为了方便计算，我们可以将设备的功率和使用时间进行组合，得到每个设备的用电量。

用电量可以通过以下公式计算：用电量=功率×使用时间然后，将每个设备的用电量相加，得到施工现场临时用电的总量。

需要注意的是，用电量的单位通常是千瓦时（kWh）。

在计算施工现场临时用电的同时，还需要考虑临时用电线路的选择。

根据用电量的大小，我们可以选择相应的电缆规格，以确保电缆的安全使用。

同时，还需要根据用电设备的数量和布置，合理规划电缆的敷设路线和布线方式，以防止电缆交叉和绕线过多。

此外，施工现场临时用电还需要考虑到用电的稳定性和安全性。

我们可以根据需要选择合适的配电箱和断路器，保证用电的稳定性。

同时，还需要注意用电的安全问题，如地漏、接地保护等。

最后，在施工现场临时用电计算完成后，我们还需要做好用电量的记录和管理。

可以借助电表等工具，进行定期的用电量检测和记录，以方便对用电情况进行监控和分析。

综上所述，施工现场临时用电计算需要考虑到设备的功率要求、使用时间、电缆规格、配电箱选择等多个因素。

只有全面考虑这些因素，才能确保施工现场临时用电的顺利进行。

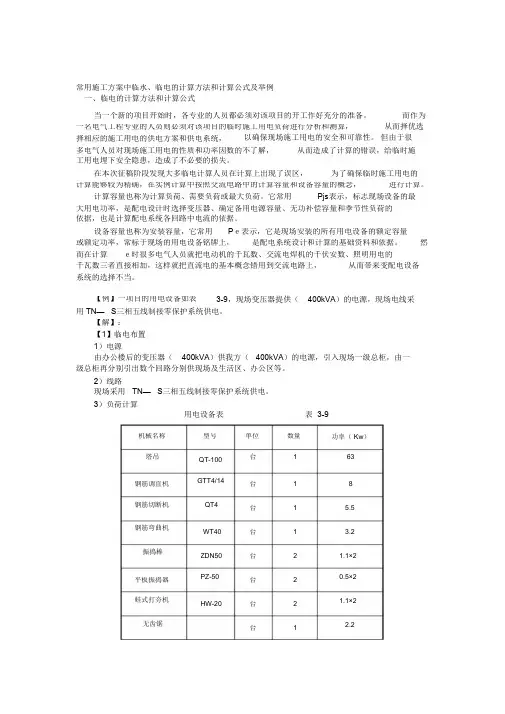

常用施工方案中临水、临电的计算方法和计算公式及举例 一、临电的计算方法和计算公式当一个新的项目开始时，各专业的人员都必须对该项目的开工作好充分的准备。

而作为从而择优选 以确保现场施工用电的安全和可靠性。

但由于很 一名电气工程专业的人员则必须对该项目的临时施工用电负荷进行分析和测算，择相应的施工用电的供电方案和供电系统，多电气人员对现场施工用电的性质和功率因数的不了解， 工用电埋下安全隐患，造成了不必要的损失。

从而造成了计算的错误，给临时施 在本次征稿阶段发现大多临电计算人员在计算上出现了误区， 为了确保临时施工用电的 计算能够较为精确，在实例计算中按照交流电路中的计算容量和设备容量的概念， 进行计算。

计算容量也称为计算负荷、需要负荷或最大负荷。

它常用 Pjs 表示，标志现场设备的最 大用电功率，是配电设计时选择变压器、确定备用电源容量、无功补偿容量和季节性负荷的 依据，也是计算配电系统各回路中电流的依据。

设备容量也称为安装容量，它常用 P ｅ表示，它是现场安装的所有用电设备的额定容量 或额定功率，常标于现场的用电设备铭牌上， 是配电系统设计和计算的基础资料和依据。

然而在计算 ｅ时很多电气人员就把电动机的千瓦数、交流电焊机的千伏安数、照明用电的 千瓦数三者直接相加，这样就把直流电的基本概念错用到交流电路上， 系统的选择不当。

从而带来变配电设备 【例】一项目的用电设备如表3-9，现场变压器提供（ 400kVA ）的电源，现场电线采用 TN — S 三相五线制接零保护系统供电。

【解】：【1】临电布置1）电源由办公楼后的变压器（ 400kVA ）供我方（ 400kVA ）的电源，引入现场一级总柜，由一 级总柜再分别引出数个回路分别供现场及生活区、办公区等。

2）线路现场采用 TN — S 三相五线制接零保护系统供电。

3）负荷计算用电设备表表 3-9机械名称 塔吊型号单位 台数量 1功率（ Kw ）63QT-100 GTT4/14 QT4钢筋调直机 钢筋切断机 钢筋弯曲机 振捣棒台 1 8台 1 5.5 WT40 台 1 3.2 ZDN50 PZ-50台21.1×2 0.5×2 1.1×22.2平板振捣器 蛙式打夯机无齿锯台 2 HW-20台 2 台1圆锯 电刨台 台1 13 MB9032.2电焊机 台 2 38.6×2KVA（A ）塔吊 (1台)P =2P J =2×63× 0.15 =48.8kw e n Cn K c =0.6，cos φ=0.65，tg=1.17P =K.P =0.6×48.8=29.3kw c1 d e .Q = tg φ P =1.17×29.3 =34.3kw c1c1 （B ）电焊机 (1台)Pe3= 3×S ×cos φ× J =38.6× 3×0. 6× 5 =28.48 kw n Cn K=0.6，cos φ=0.45，tg φ=1.98dP =K J · Pe3=0.6×28.4=17kw c2 Cn Q =tg φ· P =1.98×17=33.7kvar c2 c2（C ）搅拌机（ 1台）；振捣棒 2台；平板振捣器（ 2台）；蛙式打夯机（ 2台）卷扬机（ 1 台）K d =0.6， cos φ=0.68， tg φ=1.07×Σ P=(3+1.1× 2+0.5× 2+1.1× 2+7.5)×0.6=9.54kw = tg φ· P =1.07× 9.54=10.2kvar P c3=K de Q C3 C3 P =P +P +P =29.3+17+9.54=55.84kw i3 c1 c2 c3 Q =Q +Q +Q =34.3+33.7+10.2=78.6kvar js C1 C2 C3 照明取总电负荷的 5%S = P +Q ×105%= 55.8 +78.6×105%=101.3KVA 22js1 js2 js2 （D ）木工棚 (圆锯 1台;电锯 1台) K=0.7, cos φ=0.68, tg φ=1.08, tg φ=1.08 dP js2 =P c =K d ·Σ P = tg φ· P = P×105%= 3.64 +3.93×105%=5.7KVA （E ）钢筋场 e =0.7× (3.0+2.2)=3.64kw Q js2=Qcc =1.08×3.64=3.93kvar 22S js2js2 js2+QA ）电焊机 (1台) P =17Kw,Q =33.7Kvar c1 c1B ）调直机一台 ,切断机一台 ,弯曲机一台 ,无齿锯一台 . K=0.7, cos φ=0.68, tg φ=1.08 dP c2=K ·Σ P=0.7×(8+5.5+3.2)=11.69kwd eQ = tg φ· P =1.08×11.69=12.6kvar c2 c P =P +P =17+11.69=28.69kw js c1 c2Q =33.7+12.6=46.3kvar js照明取 5%22S =105%× 78.69 +46.3 =57.2KVA js3 总计算负荷S =S +S +S =101.3+5.7+57.2=164.2KVA js js1 js2 js3 4）变压器校验以及主要设备等线截面选样（A ）变压器容量校验 S =164.2KVAjs现场配电室 400KVA 变压器满足负荷要求 S js 3· V 164.2 T js ===249.4A3× 0.38e配电室提供一 300A 回路，满足负荷要求。

第一节 现场临电、临水平面布置一、 施工用电布置1．我公司将根据业主提供的电源，设配电室，集中管理。

现场施工用电线路采用TN-S 三相五线制接零保护系统，施工用电线靠围墙部分部分架空，其余部分采用埋地，过道路采用加钢套管保护。

场地照明采用在塔吊顶部或井架顶部设置投光灯，用于夜间施工照明。

2．现场用电情况如下（1）施工现场用电从业主提供的临时用电接驳点，引进工地施工现场后设立施工总配电箱，同时为确保施工用电，在工地内设置300KW 的发电机确保施工的顺利进行。

（2）现场用电计划裙楼沿基坑每栋塔楼设置一只二级配电箱，塔楼首层布置2只二级配电箱，以上每三层设置一只三级配电箱。

3．施工用电量计算建筑工地临时供电，包括动力用电与照明用电两种，在计算用电量时，从下列各点考虑：全工地所用的机械动力设备，其它电气工具及照明用电的数量；施工总进度计划中施工高峰阶段同时用电的机械设备最高数量；各种机械设备在工作中需用的情况。

总用电量可按下列公式计算：⎪⎪⎭⎫⎝⎛∑+∑+∑+∑=44332211c o s 10.1~05.1P K P K P K P K P ϕ 式中：P —供电设备总需要容量（KVA ）； P1—电动机额定功率（KW ）； P2—电焊机额定功率（KVA ）； P3—室内照明容量（KW ）； P4—室外照明容量（KW ）；ϕc o s—电动机的平均功率因数（在施工现场最高为0.75~0.78，一般为0.65~0.75）K1、K2、K3、K4 —需要系数；需要系数（K值）由于现场照明用电量所占的比重较动力用电量要少得多，所以照明用电量按动力用电量10%计算。

现场主要用电机械设备表：取：K1=0.5 K2=0.6 ϕcos =0.75 则通过计算：⎪⎪⎭⎫ ⎝⎛∑+∑+∑+∑=44332211cos 10.1~05.1P K P K P K P K Pϕ得出P=1233KVA ，其中照明电按动力电的10%计算。

XX 工程临时用电用水施工方案一、临电平面布置：现场临时供电按《工业与民用供电系统设计规范》和《施工现场临时用电安全技术规范》设计并组织施工，供配电采用TN—S接零保护系统，按三级配电两级保护设计施工，PE线与N线严格分开使用。

接地电阻不大于4欧姆。

开关箱内漏电保护器额定漏电动作电流不大于30毫安，额定漏电动作时间不大于0.1秒。

临时用电系统根据各种用电设备的情况，采用三相五线制树干式与放射式相结合的配电方式。

施工配电箱采用统一制作的标准铁质电箱。

现场用电布置详见临时用电施工平面布置图。

二、临时施工用电部署：1、电源引入业主提供电源位于本工程东北侧围墙内，由此接至位于工地西侧靠南处配电房内。

2、配电屏布置根据现场实际情况，在甲方指定配电房。

内设1个配电屏，作为引入现场临时用电的总电源，配电屏内设电表，隔离开关。

现场配电柜要砌配电房，分5个工作回路和一个备用回路，并做重复接地。

3、现场用电设备统计如下：表1：用电设备一览表4、配电屛至二级配电箱的设置表2：配电屛至二级配电箱设置一览表5、临时用电设计原则施工现场供电系统采用TN—S（三相五线制），其中相线采用红、绿、黄三色，零线采用蓝色，地线采用黄绿相间色。

根据《施工现场临时用电安全技术规范》规定，配电系统实行三级配电，三级保护。

6、电缆线的敷设6.1电缆线的敷设方式：临时用电线路在场内沿道路边直埋敷设，再设支路引入需用地点。

业主配电室至我方配电房配电屏的导线通过电缆沟埋地敷设；配电屛至二级配电箱的导线一般通过直接埋地敷设，二级配电箱至三级配电箱的导线采用阻燃管架设；楼层用电采用PVCΦ50垂直布线；室内临时照明线路附墙（柱）安装,均采用PVC管Φ25保护电缆。

6.2电缆线的敷设要求：电缆沟埋地敷设要求：电缆线支架间距1.2m，距沟底0.2m架设。

楼层垂直布线要求：电缆线套PVC保护管，从室内通过，向上延伸。

室内临时照明布线要求：在墙体处采用外罩PVC线槽的暗式架线，悬空处绕绝缘瓷瓶安装。

施工现场临水临电的计算依据及方法施工现场的临水临电计算是保障施工现场电力供应和用水需求的重要步骤。

本文将介绍临水临电计算的依据及方法。

一、计算依据1.施工现场的用电负荷：根据施工项目的电气设备、用电设备以及照明设备等计算施工现场的用电负荷。

2.施工现场的用水需求：根据施工项目的需要计算施工现场的用水需求，包括生活用水、洗涤用水、降温用水等。

3.电力和供水条件：根据施工现场所在地区的电力和供水条件，包括电压等级、水源稳定性等。

二、计算方法1.用电负荷计算方法：根据施工现场需要使用的电气设备、用电设备和照明设备等，按照其功率来计算用电负荷总量。

具体计算方法如下：用电负荷=电气设备负荷+用电设备负荷+照明设备负荷电气设备负荷=设备数量×单位功率用电设备负荷=设备数量×单位功率照明设备负荷=照明设备数量×单位功率2.用水需求计算方法：根据施工现场的需求来计算总用水需求量。

具体计算方法如下：总用水需求量=生活用水需求量+洗涤用水需求量+降温用水需求量生活用水需求量=人员数量×日均用水量洗涤用水需求量=洗涤设备数量×单位洗涤水量降温用水需求量=施工现场面积×日均降温用水量3.电力和供水条件计算方法：根据施工现场所在地区的电力和供水条件，计算可供电力和供水的容量。

具体计算方法需要参考当地的电力和供水标准，包括电压等级、水源稳定性等。

三、举例说明假设一个施工现场，需要用电设备包括起重机、打孔机和焊接机，照明设备包括白天照明和夜间照明。

用电设备对应的功率分别是10千瓦、5千瓦和8千瓦，照明设备对应的功率分别是50瓦和30瓦。

现场有100人，每人日均用水量是50升。

洗涤设备有2台，每台洗涤水量是100升。

施工现场面积是1000平方米，每天降温用水量是200升。

根据上述信息，可以计算用电负荷和用水需求：用电负荷=(10千瓦+5千瓦+8千瓦)+(100瓦+30瓦)=23千瓦最后，根据当地的电力和供水条件，计算是否能够满足施工现场的临电临水需求。

临时用水计算建筑工地用水包括：1、施工生产用水q l；2、施工机械用水q2；3、施工现场生活用水q3；4、生活用水q45、消防用水q5；一、现场用水量q lq i=k i E XQ N i/T i t x K2/8 x 3600其q l施工用水量（L/s ）;中：k i 未预计施工用水系数（1.05〜1.15）;Q i――最大年（季）工程量（以实物计量单位表示）N i ——施工用水定额;T i 年（季）有效工作日；t――每日工作班数；二、施工机械用水量q2q2=k l ExQ 2N2X K3/8 x 3600其q2机械用水量（L/s）;中：k i 未预计施工用水系数（1.05〜1.15）;Q2 同一种机械台数;N2――施工机械台班用水定额；K3 ---- 施工机械用水不均衡系数；（取2.0）三、施工现场生活用水量q3q3=P l x N3x K4/t x 8X 3600其中：q3――施工现场生活用水量（一般取30L/S）;R――施工现场高峰昼夜人数；N3---- 施工现场用水定额；K4 ---- 施工现场用水不均衡系数（取1.5）；t――每日工作班数；四、生活用水量q4q4=P2X N4 x K5/24 x 3600其中：q4――生活区生活用水量（一般取120L/S）；P2――生活区居民人数；N4――生活区每人每日用水定额；K5 ---- 生活区用水不均衡系数（取1.5）；五、消防用水量q5 （一般取10L/S）q5根据建筑工地的大小及居住人数确定。

最小10L/S，施工现场在25ha以内时，不大于15L/S。

六、总用水量（Q）的计算1、当（q + q2 + q3+ q4）w 时，Q = + 1/2 （q + q z+q s+ q4）；2、当（q + q2 + q3+ q4）＞时，Q = 41+42+43 + q4；3、当工地面积小于5ha时，而且（q + q2+q3+ q4）v q5, Q= q5。

施工现场临电、临水方案1临电方案本工程根据招标文件说明，中标后我公司负责购置从业主提供630KVA施工现场箱变接口至站厅、站台各工作现场及生活区用电处的电缆、配电柜、电表等设备及材料，在接受配电之日起，在整个施工期间，维护配电设施，保证其安全运行，负责对本工程的实施与缺陷修复以及职工生活所需全部电力（包括提供监理工程师驻地的用电）的供应，并根据工程需要配备发电机组，作为后备电源。
