玻璃钢制品表面涂装技术.doc

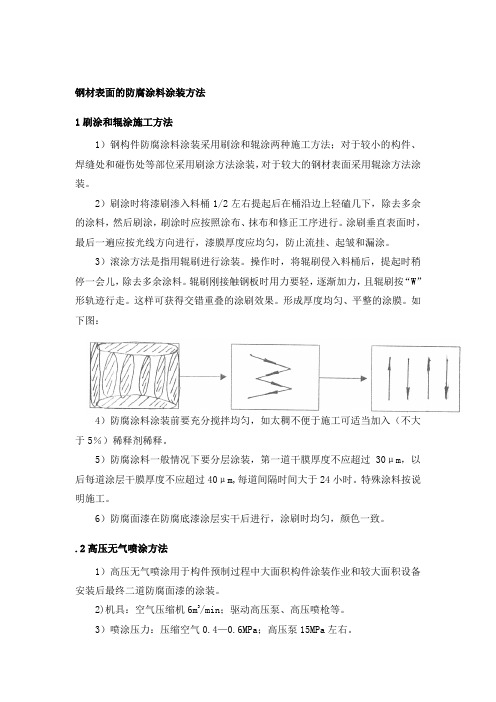

钢材表面的防腐涂料涂装方法1刷涂和辊涂施工方法1）钢构件防腐涂料涂装采用刷涂和辊涂两种施工方法；对于较小的构件、焊缝处和碰伤处等部位采用刷涂方法涂装，对于较大的钢材表面采用辊涂方法涂装。

2）刷涂时将漆刷渗入料桶1/2左右提起后在桶沿边上轻磕几下，除去多余的涂料，然后刷涂，刷涂时应按照涂布、抹布和修正工序进行。

涂刷垂直表面时，最后一遍应按光线方向进行，漆膜厚度应均匀，防止流挂、起皱和漏涂。

3）滚涂方法是指用辊刷进行涂装。

操作时，将辊刷侵入料桶后，提起时稍停一会儿，除去多余涂料。

辊刷刚接触钢板时用力要轻，逐渐加力，且辊刷按“W”形轨迹行走。

这样可获得交错重叠的涂刷效果。

形成厚度均匀、平整的涂膜。

如下图：4）防腐涂料涂装前要充分搅拌均匀，如太稠不便于施工可适当加入（不大于5％）稀释剂稀释。

5）防腐涂料一般情况下要分层涂装，第一道干膜厚度不应超过30μm，以后每道涂层干膜厚度不应超过40μm,每道间隔时间大于24小时。

特殊涂料按说明施工。

6）防腐面漆在防腐底漆涂层实干后进行，涂刷时均匀，颜色一致。

.2高压无气喷涂方法1）高压无气喷涂用于构件预制过程中大面积构件涂装作业和较大面积设备安装后最终二道防腐面漆的涂装。

2)机具：空气压缩机6m3/min；驱动高压泵、高压喷枪等。

3）喷涂压力：压缩空气0.4—0.6MPa；高压泵15MPa左右。

4）喷涂时各种参数如下：喷嘴与物面的距离保持 32～38cm;喷流的喷射角度为 30˚～60˚；喷流的幅度为：喷射大面积物件为30～40 cm; 喷射较大面积物件为20～30 cm; 喷射小面积物件为10～20 cm;喷枪的移动速度为：60～100 cm/s；每行涂层的搭接边为涂层幅度的1/6～1/5；。

5）涂层：应先试喷。

（涂层厚度均匀且每层厚度在50-60um）合格后，再进行大面积喷涂。

6）注意事项：喷涂时气压要稳，喷嘴与被喷涂面要垂直。

喷枪走速要平衡、涂层厚度要均匀且符合设计要求。

玻璃工艺中的表面改性与涂层技术1. 前言玻璃作为一种传统的材料，因其优异的透明度、化学稳定性和机械性能，在许多领域有着广泛的应用。

随着科技的进步和工业的发展，对玻璃的性能要求也越来越高。

表面改性和涂层技术作为玻璃加工的重要手段，能够显著提升玻璃的性能，拓宽其应用范围。

本文将详细探讨玻璃工艺中的表面改性和涂层技术。

2. 表面改性技术表面改性技术是指通过物理或化学方法改变玻璃表面性质的技术。

常见的表面改性方法有：化学蚀刻、物理气相沉积（PVD）、化学气相沉积（CVD）等。

2.1 化学蚀刻化学蚀刻是利用化学反应去除玻璃表面一定厚度的物质，以改变其表面形貌和粗糙度的方法。

常用的蚀刻剂有氢氟酸、硫酸等。

化学蚀刻可以实现对玻璃表面的精细加工，用于制作微孔、微通道等结构。

2.2 物理气相沉积（PVD）PVD技术是通过真空条件下，将蒸发源的固体材料蒸发并沉积在玻璃表面，形成一层均匀、致密的薄膜。

常见的PVD方法有真空蒸发、磁控溅射等。

PVD技术可以用于制备各种功能性薄膜，如防指纹膜、抗反射膜等。

2.3 化学气相沉积（CVD）CVD技术是通过在真空条件下，将气体前驱体在加热或光照的条件下分解，在玻璃表面沉积一层薄膜。

CVD技术可以实现对玻璃表面进行纳米级加工，用于制备纳米结构薄膜。

3. 涂层技术涂层技术是在玻璃表面涂覆一层或多层涂层，以改善玻璃的性能和增加其功能。

常见的涂层方法有溶胶-凝胶法、喷涂法、 roll-to-roll 涂层等。

3.1 溶胶-凝胶法溶胶-凝胶法是通过溶液中的金属盐或氧化物与醇或酸反应，形成溶胶，随后溶胶凝胶化形成涂层。

该方法可以实现对玻璃表面进行精细调控，制备出具有特定性能的涂层，如光学涂层、抗菌涂层等。

3.2 喷涂法喷涂法是将涂料通过喷枪喷涂在玻璃表面，形成均匀的涂层。

喷涂法适用于大面积涂层制备，效率高，成本低。

常见的喷涂方法有空气喷涂、高压喷涂等。

3.3 roll-to-roll 涂层roll-to-roll 涂层是一种连续涂层制备技术，通过滚轴将涂料均匀涂覆在玻璃表面。

随着我国国民经济的发展，对材料的性能提出了更高的要求。

从70年代末开始，玻璃钢作为一种新型的材料逐步进入国民经济建设和人民的日常生活中，为大家所熟悉。

但多年以来，玻璃钢的表面质量如耐候性、耐磨性差及硬度低等仍是影响玻璃钢制品进一步推广应用的因素。

在某些特殊的应用环境中要求玻璃钢的表面具有某些特殊的功能；外壳、容器、盖类、贴面板等对表面质量要求高。

随着经济的发展，市场迫切需求外观好、性能价格比高的玻璃钢制品，以提高玻璃钢制品对其他材料的竞争力。

为了解决上述问题,人们开发了多种工艺方法,总的来说有两种,内部改性和表面涂装。

内部改性方法是利用高性能的树脂基体、增强纤维和添加剂,提高玻璃钢的质量,但同时也增加了玻璃钢的成本。

表面涂装是指在玻璃钢制品的成型过程中或成型后,使用各种不同的,具有高性能的或某种特定功能的材料对其表面进行修饰、保护或赋予新的功能,提高制品的质量与竞争力,扩大其应用范围的一种工艺方法。

表面涂装是玻璃钢制品表面高质化和多能化的一种有效措施,并无须改变玻璃钢的制品配方、工艺条件。

目前国内高质量、低价格的表面涂装防护技术的开发较滞后。

长期以来,国内大部分的玻璃钢表面防护主要采用喷漆或喷涂胶衣等简单的方法,质量较差,并需要经常维护。

如北京某高速公路采用南方一玻璃钢厂生产的防眩板,其喷漆防护面一年后老化严重,纤维外露。

这严重影响了玻璃钢行业的整体形象,并对玻璃钢的应用产生了不良影响。

即使在某些重点工程中,采用贴合高性能的聚四氟乙烯薄膜技术,价格高且质量不能保证。

因此,研发工艺简便,性能可靠的玻璃钢表面防护技术是目前较紧迫的一个课题。

实现玻璃钢良好的表面性能和其他功能,延长玻璃钢的使用寿命,降低使用成本,对于开拓玻璃钢的应用领域和充分发挥其优点具有重要意义。

2 表面涂装正确选择涂料及相适应的涂装技术是提高涂装性能的必要条件。

现代涂料的研究已臻成熟,涂层附着力良好,耐候性及耐腐蚀性好。

目前的发展方向是开发符合环保要求的高性能品种。

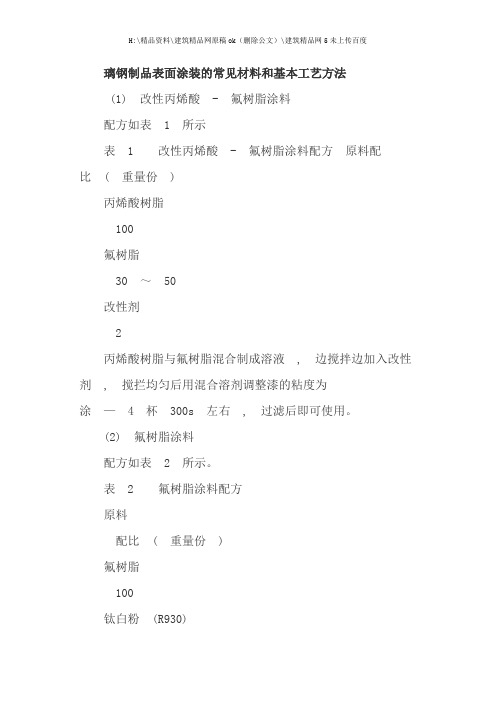

璃钢制品表面涂装的常见材料和基本工艺方法(1) 改性丙烯酸- 氟树脂涂料配方如表 1 所示表 1 改性丙烯酸- 氟树脂涂料配方原料配比( 重量份)丙烯酸树脂100氟树脂30 ～50改性剂2丙烯酸树脂与氟树脂混合制成溶液, 边搅拌边加入改性剂, 搅拦均匀后用混合溶剂调整漆的粘度为涂— 4 杯300s 左右, 过滤后即可使用。

(2) 氟树脂涂料配方如表 2 所示。

表 2 氟树脂涂料配方原料配比( 重量份)氟树脂100钛白粉(R930)30 ～50分散剂(B YK —P104S)5消泡剂(B YK —141)3催化剂3甲苯5缩二脲(N75 , 固化剂)8在氟树脂中加入分散剂、消泡剂和催化剂, 低速搅拌均匀; 加入钛白粉, 高速分散( > 1000rpm) , 检查细度到30 μm 以下; 加入碳酸钙, 高速分散, 检查细度到45 μm 以下; 密封保存。

(3) 无机水性涂料无机水性涂料是所有涂料中价格较高的, 一次性投资较大。

该产品对玻璃钢制品表面的保护作用和美化装饰效果很好, 适用于各种工艺成型的玻璃钢制品表面。

最大优点是由无机材料组成, 涂装后的挥发物为水, 没有环境污染, 涂层可自洁。

2 . 2 喷塑工艺(1) 静电喷塑工艺静电喷塑工艺运用高压电场感应效应, 使粉末涂料和被涂覆物件分别带上彼此相反的电荷, 粉末在电场力的作用下飞向并吸附在制品表面, 然后加热使粉末涂料熔融成膜。

静电喷塑具有效率高、涂层均匀、污染少等特点, 适应于规模化自动涂料生产线。

随着各种高性能、中低温固化的粉末涂料的开发, 该工艺在玻璃钢方面的应用前景良好, 是当前工艺研究的重点之一。

此工艺最关键的问题是玻璃钢的导静电问题。

由于玻璃钢表面导电率低, 不能良好地静电吸附涂料粉末。

经过技术攻关, 本文已成功地解决了涂层与玻璃钢的界面问题, 实现了高性能粉末涂料的涂装。

(2) 热熔喷塑工艺综合塑料粉末涂装工艺的优缺点以及对玻璃钢制品的性能分析和要求, 新开发了热熔喷塑工艺。

玻璃钢产品的油漆涂装：二、作业流程说明：关键点：★1.检验：作业人员在拿到产品时首先要进行外观上的目测检查，看产品是否有裂纹、变形及大的气泡等缺陷，如发现不良，应立即通知物料员，返回上道工序进行返工；★2.除蜡：因璃璃钢制品在加工过程中为了便于脱模，会在模具上打一层脱模蜡，所以产品表面有一层蜡存在，如果不清除干净就会影响油漆的符差力，造成脱漆和油花等不良；除蜡方法：用气动打磨机加P180沙布片将产品表面仔细磨一遍，再检查是否清理干净，直到产品光亮面消失为止，打磨机磨不到的地方要用手工打磨，不可有一点遗漏，否则将会出现严重质量问题；3.刮灰：由于玻璃钢产品在除蜡后，原来表面光洁度被破坏，表面会变的粗糙，凹凸不平，这时就要用原子灰将基填充，来解决刮灰方法，将原子灰适量取出，按50：1的比例与固化剂充分调合后，用灰刀均匀刮在缺陷部位表面，以平整为准，不可刮的太厚，然后推入烤房内，进行烘烤，使其硬化，在50～55℃的环境下烘烤20分钟，不可超温，否则产品将会变形；4.打磨：因刮灰后产品表面仍不能达到喷涂的标准，这时就需用气磨机选用P180-P240的砂布片进行打磨，将高出产品表面的原子灰磨去，使之与原处形保持一致性；5.喷漆环氧底漆：因面漆与玻璃钢产品的符着为很差，就需在产品的表面喷涂一层符着为很强的底漆“环氧底漆”来与产品表面充分咬合；将环氧底漆取出用调漆罐按“调漆作业指导书”“环氧底漆”的配比说明进行调制，然后用喷枪均匀的喷在产品表面，以覆盖产品表面为准，不可喷涂过厚，以防流油和干燥后产生龟理裂，给下一工序造成麻烦；★6.烘烤：因油漆表面在常温下自然干燥时间要12小时以上才能达到第二次施工的要求，这样远远不能满足产能和产量的需要，把据油漆的聚合反应差10℃反应速度差一倍的特性，产品就需进烤房进行加温烘烤来加速干燥，但还要考虑基材的耐温性能，因玻璃钢的耐温不变形温度为55℃以下，烤房的温度设定在50～55℃，产品在这个环境中烘烤1.5～2小时，冷却后即可进行下一工序加工。

第1篇一、概述玻璃喷涂工艺是一种在玻璃表面涂覆一层或多层特殊材料，以改变玻璃的物理、化学性能，提高其功能性的技术。

随着现代建筑、汽车、电子等领域对玻璃功能性的需求不断提高，玻璃喷涂工艺得到了广泛应用。

本文将详细介绍玻璃喷涂工艺的原理、种类、应用及发展趋势。

二、玻璃喷涂工艺原理玻璃喷涂工艺的基本原理是将喷涂材料通过特殊的设备喷涂到玻璃表面，使材料在玻璃表面形成一层均匀、致密的涂层。

喷涂材料可以是金属、陶瓷、塑料、涂料等，根据不同的需求选择合适的喷涂材料。

三、玻璃喷涂工艺种类1. 涂料喷涂工艺涂料喷涂工艺是将涂料均匀喷涂在玻璃表面，形成一层具有装饰、防护、功能性等作用的涂层。

涂料喷涂工艺主要包括以下几种：（1）水性涂料喷涂：以水为分散介质，具有环保、无毒、易于施工等优点。

（2）溶剂型涂料喷涂：以有机溶剂为分散介质，具有干燥速度快、附着力好等优点。

（3）粉末涂料喷涂：将涂料制成粉末状，通过静电喷涂等方法均匀涂覆在玻璃表面。

2. 金属喷涂工艺金属喷涂工艺是将金属或金属合金粉末喷涂在玻璃表面，形成一层具有导电、隔热、耐磨等功能的涂层。

金属喷涂工艺主要包括以下几种：（1）电弧喷涂：利用电弧产生的高温使金属熔化，喷涂到玻璃表面。

（2）火焰喷涂：利用燃气燃烧产生的高温使金属熔化，喷涂到玻璃表面。

（3）等离子喷涂：利用等离子体产生的高温使金属熔化，喷涂到玻璃表面。

3. 陶瓷喷涂工艺陶瓷喷涂工艺是将陶瓷粉末喷涂在玻璃表面，形成一层具有耐高温、耐磨、耐腐蚀等功能的涂层。

陶瓷喷涂工艺主要包括以下几种：（1）等离子喷涂：利用等离子体产生的高温使陶瓷粉末熔化，喷涂到玻璃表面。

（2）火焰喷涂：利用燃气燃烧产生的高温使陶瓷粉末熔化，喷涂到玻璃表面。

四、玻璃喷涂工艺应用1. 建筑领域玻璃喷涂工艺在建筑领域应用广泛，如：（1）隔热玻璃：通过喷涂隔热材料，提高玻璃的隔热性能，降低建筑能耗。

（2）装饰玻璃：通过喷涂装饰性材料，使玻璃具有独特的装饰效果。

玻璃钢防腐施工工艺一、引言玻璃钢（GFRP）是一种以玻璃纤维为增强材料，与树脂等材料复合而成的复合材料。

由于其具有轻质、高强度、耐腐蚀、绝缘等优异性能，被广泛应用于各个领域。

在众多应用中，玻璃钢的防腐性能备受。

本文将详细介绍玻璃钢防腐施工工艺。

二、玻璃钢防腐施工工艺流程1、基材准备：首先对需要防腐的玻璃钢基材进行表面处理，包括清洁、干燥等，以确保防腐材料的良好附着。

2、底漆涂装：在基材表面涂装一层底漆，以增强基材与防腐层之间的粘附性。

底漆一般采用环氧树脂、聚氨酯等材料。

3、面漆涂装：在底漆干燥后，涂装一层或数层防腐面漆。

面漆的种类根据具体的使用环境和腐蚀介质来选择，常用的有聚氨酯、丙烯酸、氟碳漆等。

4、固化养护：面漆涂装完成后，需要进行一定的固化处理和养护，以确保防腐层的稳定性和耐久性。

三、玻璃钢防腐施工注意事项1、施工环境：玻璃钢防腐施工需要在干燥、无尘、无污染的环境中进行，以避免对防腐层造成不良影响。

2、施工温度：玻璃钢防腐施工应在适当的温度下进行，一般在5-30℃之间。

温度过高或过低都会影响防腐层的附着力和稳定性。

3、施工湿度：湿度也是影响玻璃钢防腐施工的重要因素。

过高的湿度会导致防腐层起泡、脱落等问题，因此应控制在适当的范围内。

4、养护周期：玻璃钢防腐施工完成后，需要经过一定的养护周期才能达到最佳的防腐效果。

养护期间应避免对防腐层产生物理或化学影响。

5、质量控制：在进行玻璃钢防腐施工时，应严格控制施工质量，包括材料选择、施工流程、涂层厚度等方面，以确保最终的防腐效果达到预期要求。

四、玻璃钢防腐施工工艺的发展趋势随着科技的不断发展，玻璃钢防腐施工工艺也在不断进步和完善。

未来，玻璃钢防腐施工工艺将朝着更加高效、环保、节能的方向发展。

具体表现在以下几个方面：1、新材料的应用：随着新型复合材料的出现和发展，未来将会有更多具有优异防腐性能的材料应用于玻璃钢防腐施工工艺中。

2、自动化和智能化：通过引入自动化和智能化设备和技术，可以提高玻璃钢防腐施工的效率和精度，降低人工成本和操作误差。

玻璃表面涂层工艺
首先呢，得把玻璃表面清理干净。

这可不能马虎哦！玻璃上要是有灰尘呀、污渍啥的，涂层就粘不牢啦。

我一般会先用软布蘸着清水擦一遍，然后再用干布擦干。

这一步看起来简单，但建议不要跳过，避免后续出现问题。

接下来就是准备涂层材料啦。

材料的选择得根据你想要达到的效果来哦。

不过，要是你不太确定哪种材料合适，也没关系，可以先做个小测试嘛。

我有时候也会纠结到底选哪种材料好呢。

然后就开始涂啦。

这个过程得均匀一些。

你可以用刷子，也可以用喷枪。

要是用刷子的话，动作要轻一点，别留下刷痕哦。

我通常会在这个环节花多一些时间，确保做得更仔细。

这一步要特别小心哦！
涂完之后呢，要等它干燥。

这个干燥的时间可不好说，得看环境温度和湿度啥的。

你是不是也觉得这有点麻烦呢？太让人头疼了！不过别担心，大致的时间范围你可以参考一下产品说明书。

在这期间，最好不要去碰它，不然可能就功亏一篑啦。

最后再检查一遍涂层。

这一点真的很重要，我通常会再检查一次，真的，确认无误是关键。

看看有没有哪里没涂好，或者有没有气泡之类的。

要是有问题的话，还可以及时补救。
