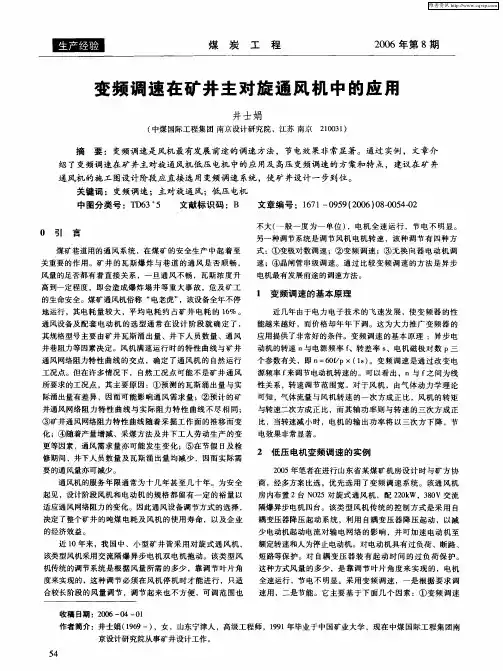

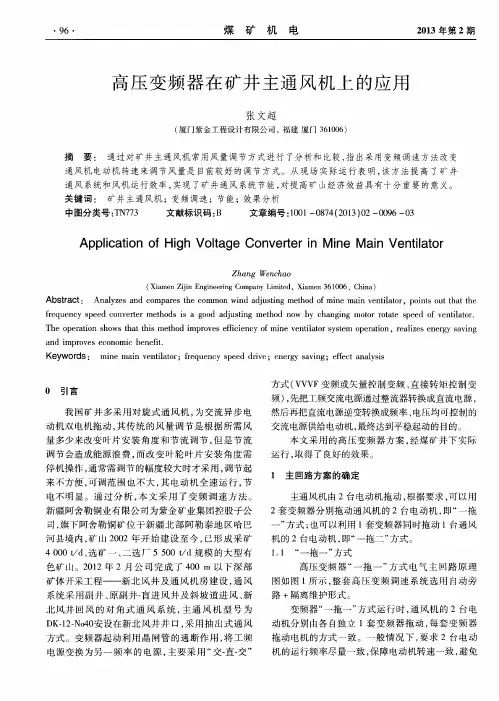

变频技术在煤矿主通风机中的节能应用摘要：本文从变频技术在矿井主通风机的应用出发，阐述了变频技术节能应用的原理，并通过实例说明变频技术在通风机中产生的经济效益。
关键词：变频技术主通风机节能1引言矿井主通风机是向井下输送新鲜空气，排出CO等有毒有害气体，维护矿井正常生产的大型设备。
因功率大运行时间长，电能消耗多。
因此，对矿井通风机进行合理调节，使其在高效条件下安全经济运行，对提高煤矿效益具有重要的现实意义。
2 风机调速运转节能原理通风机要改变流量和风量时，一般采用转速调节来进行，这样还可以节电。
其原理如下：风量Q与转速n成正比：Q=K1n风压H与转速n的平方成正比：H=K2n?电动机的轴功率P与Q、H之间的积成正比，与转速n的立方成正比，P =K3 n ?。
其中式中的K1、K2、K3 都作为常数，轴功率P 也可表示为P=QH/102，式中为风机总效率，Q为风量，H为风压。
因此采用转速调节时，当要使风量Q由1减为1/2 时，只要使转速由1降为1/2，轴功率则由1减少为（1/2）3 = 1/8，可节约7/8的电功率。
若采用传统的节流调节，转速不变而挡板的开度减小，使Q由1减为1/2 时，风压H变化不大，大部分略有上升。
而且随着风量Q 的减少，风机的效率也降低（见图1中曲线）。
因此由P=QH/102 可见功率P减少不明显，与风量的减少不成比例，而功率P中的大部分用来克服管道的通风阻力而浪费。
虽然风门完全关闭，效率和风量Q 皆为零，轴功率也只能减少到全开时的45% -65%。
上面所述也可由风机的风压一风量特性图算出。
图1中曲线R 即为管道的风阻特性（代表挡板在某一开度下，管道的通风阻力与风量的关系），曲线H即为风机的风压特性（代表在某一恒定转速下，风压与风量的关系），两者的交点A就是风机运行的工作点（此时风机的压力同管道的通风阻力大小相等，方向相反，并处于稳定运转状态）。
图2中，曲线R与挡板开度有关，随着开度的减小变得陡峭。

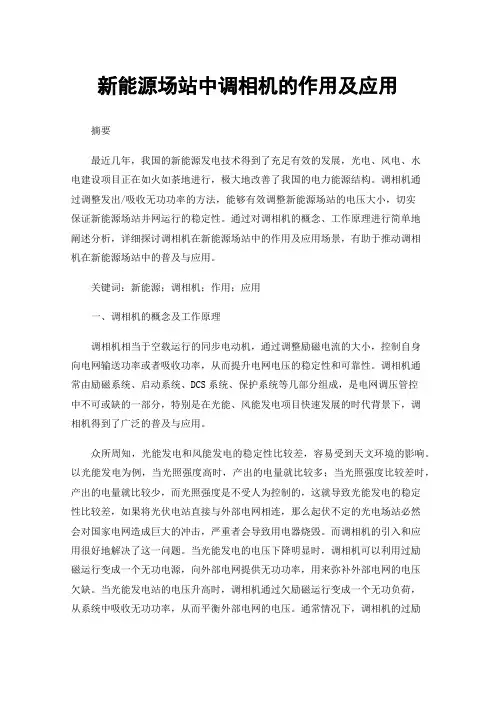

新能源场站中调相机的作用及应用摘要最近几年，我国的新能源发电技术得到了充足有效的发展，光电、风电、水电建设项目正在如火如荼地进行，极大地改善了我国的电力能源结构。
调相机通过调整发出/吸收无功功率的方法，能够有效调整新能源场站的电压大小，切实保证新能源场站并网运行的稳定性。
通过对调相机的概念、工作原理进行简单地阐述分析，详细探讨调相机在新能源场站中的作用及应用场景，有助于推动调相机在新能源场站中的普及与应用。
关键词：新能源；调相机；作用；应用一、调相机的概念及工作原理调相机相当于空载运行的同步电动机，通过调整励磁电流的大小，控制自身向电网输送功率或者吸收功率，从而提升电网电压的稳定性和可靠性。
调相机通常由励磁系统、启动系统、DCS系统、保护系统等几部分组成，是电网调压管控中不可或缺的一部分，特别是在光能、风能发电项目快速发展的时代背景下，调相机得到了广泛的普及与应用。
众所周知，光能发电和风能发电的稳定性比较差，容易受到天文环境的影响。
以光能发电为例，当光照强度高时，产出的电量就比较多；当光照强度比较差时，产出的电量就比较少，而光照强度是不受人为控制的，这就导致光能发电的稳定性比较差，如果将光伏电站直接与外部电网相连，那么起伏不定的光电场站必然会对国家电网造成巨大的冲击，严重者会导致用电器烧毁。
而调相机的引入和应用很好地解决了这一问题。
当光能发电的电压下降明显时，调相机可以利用过励磁运行变成一个无功电源，向外部电网提供无功功率，用来弥补外部电网的电压欠缺。
当光能发电站的电压升高时，调相机通过欠励磁运行变成一个无功负荷，从系统中吸收无功功率，从而平衡外部电网的电压。
通常情况下，调相机的过励磁和欠励磁容量是不一样的，其铭牌标注的容量是过励磁状态下发出公共功率的最大值。
二、调相机在新能源场站中的作用分析在新能源场站中，调相机已经成为不可或缺的存在，调相机运行的好坏直接关系着新能源场站的经济效益和社会效益。
调相机在电力系统中的作用精品资料调相机在电力系统中的作用，就是发出无功或吸收无功，达到改善功率因数，同时兼有调整电压的作用电力系统的能源供给者有发电机和调相机。
发电机是将机械能转变为电能的设备，所以发电机能向系统供出有功功率和无功功率。
调相机是吸收系统少量的有功功率来供给本身的能量损耗，向系统发出无功功率或吸收无功功率。
发电机必须有原动机拖动，调相机不需要原动机，但必须和电网并列运行，而不能单独运行。
调相机由定子、转子及励磁系统组成。
电力系统中由于有大量的电磁设备(指电感性负荷，如感应电动机、电焊机、感应炉等)，除消耗一定数量的有功功率外，还要消耗一定数量的无功功率，因而需要装设一定数量的无功补偿装置—调相机(或电容器)。
随着电力系统不断的发展，无功功率不断增加，因而单靠发电机供给无功功率，要影响发电机的有功功率出力，这是不经济的。
同时为了减少输电线往复传送中的各种损耗，有效地提高系统电压水平，提高稳定性，提高发电设备的利用率，减少电力系统中的电力损失，改善功率因数，因而有必要在负荷中心或附近设置一定容量的无功电源设备，以补偿无功功率的不足，提高电力系统的经济运行运行于电动机状态，但不带机械负载，只向电力系统提供无功功率的同步电机。
又称同步补偿机。
用于改善电网功率因数，维持电网电压水平。
电力系统中的主要负载是异步电动机和变压器。
这些设备均从电网汲取大量的无功功率以供其励磁之用。
所以，电网担负着很大一部分电感性的无功电流，导致电网的功率因数降低，以致发电机和输配电设备的作用不能充分发挥，线路损耗和电压损失增大，输电质量变坏，甚至影响输电的稳定性。
由于同步电机处在过励状态时，可以从电网汲取相位超前于电压的电流，从而改善电网的功率因数（见功率因数的提高，因此在过去的生产实际中，除选用一部分同步电动机外，还在电网的受电端装设一些同步调相机，用于改善电网的功率因数。
根据电网负载情况的不同，适当调节调相机的励磁电流，可改变调相机汲取的无功功率，使电网的功率因数接近于1。
主要通风机停风停电安全措施
1.安装备用通风系统：在主要通风机停风停电时，应该安装备用通风
系统来保持室内空气的流动。
备用通风系统可以是其他通风设备，如送风机、排风扇等，也可以是临时搭建的通风设备，如风管、通风开口等。
2.预先准备应急发电机：在主要通风机停电的情况下，应该预先准备
应急发电机来保障通风设备的运行。
发电机可以为通风设备提供足够的电
力供应，确保室内空气的流动和通风效果。
3.定期检查和维护通风设备：主要通风设备在正常运行时，需要定期
检查和维护，以确保其正常运行和安全性。
检查和维护工作包括清洁通风
设备、检查电线电缆是否磨损、检查设备是否有异常震动等。
这样可以提
前发现问题并及时修复，避免在停风停电时发生故障。
4.增加紧急通风设备：在主要通风机停风停电时，可以增加紧急通风
设备来保持室内空气的流通。
紧急通风设备可以是手动操作的通风设备，
如紧急通风扇、紧急送风口等，也可以是可自动启动的通风设备，如紧急
排风机等。
5.提前做好应急预案：在主要通风机停风停电前，应该提前制定好应
急预案。
应急预案应包括停风停电时需要采取的应急措施、人员疏散的路
线和方法、应急通信设备的准备等。
通过提前制定好的应急预案，可以在
发生停风停电时，迅速采取应对措施，确保人员的安全和室内环境的稳定。
总结起来，主要通风机停风停电安全措施包括安装备用通风系统、预
先准备应急发电机、定期检查和维护通风设备、增加紧急通风设备和提前
做好应急预案等。
这些措施可以帮助我们在停风停电时保障室内空气的流
动和通风效果，确保人员的安全。

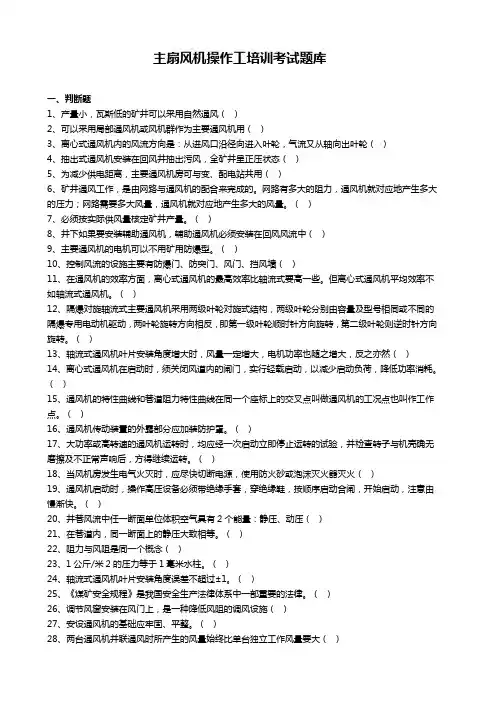

主扇风机操作工培训考试题库一、判断题1、产量小，瓦斯低的矿井可以采用自然通风（）2、可以采用局部通风机或风机群作为主要通风机用（）3、离心式通风机内的风流方向是：从进风口沿径向进入叶轮，气流又从轴向出叶轮（）4、抽出式通风机安装在回风井抽出污风，全矿井呈正压状态（）5、为减少供电距离，主要通风机房可与变、配电站共用（）6、矿井通风工作，是由网路与通风机的配合来完成的。
网路有多大的阻力，通风机就对应地产生多大的压力；网路需要多大风量，通风机就对应地产生多大的风量。
（）7、必须按实际供风量核定矿井产量。
（）8、井下如果要安装辅助通风机，辅助通风机必须安装在回风风流中（）9、主要通风机的电机可以不用矿用防爆型。
（）10、控制风流的设施主要有防爆门、防突门、风门、挡风墙（）11、在通风机的效率方面，离心式通风机的最高效率比轴流式要高一些。
但离心式通风机平均效率不如轴流式通风机。
（）12、隔爆对旋轴流式主要通风机采用两级叶轮对旋式结构，两级叶轮分别由容量及型号相同或不同的隔爆专用电动机驱动，两叶轮旋转方向相反，即第一级叶轮顺时针方向旋转，第二级叶轮则逆时针方向旋转。
（）13、轴流式通风机叶片安装角度增大时，风量一定增大，电机功率也随之增大，反之亦然（）14、离心式通风机在启动时，须关闭风道内的闸门，实行轻载启动，以减少启动负荷，降低功率消耗。
（）15、通风机的特性曲线和巷道阻力特性曲线在同一个座标上的交叉点叫做通风机的工况点也叫作工作点。
（）16、通风机传动装置的外露部分应加装防护罩。
（）17、大功率或高转速的通风机运转时，均应经一次启动立即停止运转的试验，并检查转子与机壳确无磨擦及不正常声响后，方得继续运转。
（）18、当风机房发生电气火灭时，应尽快切断电源，使用防火砂或泡沫灭火器灭火（）19、通风机启动时，操作高压设备必须带绝缘手套，穿绝缘鞋，按顺序启动合闸，开始启动，注意由慢渐快。
（）20、井巷风流中任一断面单位体积空气具有2个能量：静压、动压（）21、在巷道内，同一断面上的静压大致相等。

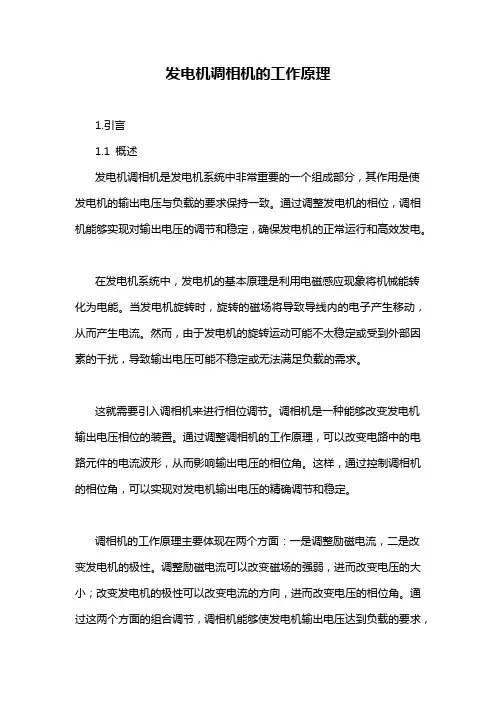

发电机调相机的工作原理1.引言1.1 概述发电机调相机是发电机系统中非常重要的一个组成部分，其作用是使发电机的输出电压与负载的要求保持一致。
