CB18防撞护栏单元工程施工质量报验单（xx水建[ ]开仓SYHTS-03-07-18- 号)合同名称：xxx合同编号：xxxxxx工程栏杆安装单元工程质量评定表单位工程名称xxx单元工程量分部工程名称xxx 施工单位xxx单元工程名称、部位防撞护栏施工日期年月日项次检查项目质量标准检查记录合格点数合格率(%)主控项目1 预制构件（砌体）质量栏杆预制构件（砌体）质量符合设计要求，试件强度合格///2 金属构件金属构件焊接牢固，防腐符合设计要求金属构件焊接牢固，防腐符合设计要求/100.03 接缝质量栏板与栏杆接缝处的填缝砂浆必须饱满///4 栏杆安装栏杆安装（砌筑）位置准确，牢固，线条直顺，不应歪斜、扭曲栏杆安装位置准确，牢固，线条直顺，无歪斜、扭曲，检查结果完全符合质量要求。
/100.0 5 装饰质量装饰抹灰必须线条清晰，用料品种、规格、颜色、图案美观大方，符合设计要求涂料粉刷均匀，颜色、图案美观大方，检查结果完全符合质量要求。
/100.0一般项目1顺直度地梁允许偏差5mm 6 4 2 2 1 480.02 扶手允许偏差3mm 0 23 3 0 5100.03 垂直度允许偏差3mm 34 3 4 2 360.04 相邻栏杆、扶手高差有柱允许偏差3mm 2 0 3 4 2 480.05 无柱允许偏差3mm / / / / / //6 平面位置允许偏差20mm 18 4 22 10 4 480.0施工单位自评意见主控项目检验结果全部符合验收评定标准，一般项目逐项检验点的合格率均不小于%，各项报验资料SL 634-2012的要求。
单元工程质量等级评定为：（签字，加盖公章）年月日监理单位复核意见主控项目检验结果全部符合验收评定标准，一般项目逐项检验点的合格率均不小于%，各项报验资料SL 634-2012的要求。
单元工程质量等级评定为：（签字，加盖公章）年月日注：本表所填“单元工程量”不作为施工单位工程量结算计量的依据。
栏杆检验批质量验收记录表
成昆铁路成峨段扩能改造工程
栏杆检验批质量验收记录表
03020605□□□
单位工程名称K32+871.9-K34+843段涵洞工程
分部工程名称端翼墙及附属工程
分项工程名称栏杆验收部位K34+640.2框架涵施工单位中铁二十二局集团有限公司成昆铁路成都至峨眉段项目经理部项目负责人贾汝银施工质量验收标准名称及编号《铁路桥涵工程施工质量验收标准》TB10415－－2003
施工质量验收标准的规定施工单位检查评定记录监理单位验收记录
主控项目1栏杆的材质、规格、型式第19.6.11条（根据设计材料填写）2栏杆的连结、安装质量第19.6.12条栏杆的连接、安装牢固。
一般项目
1栏杆的涂装第19.6.13条栏杆的涂装符合设计要求。
2栏杆的外观第19.6.14条栏杆的安装顺直。
施工单位检查
评定结果
专职质量检查员年月日
分项工程技术负责人年月日
分项工程负责人年月日
监理单位验收结论
监理工程师
年月日。

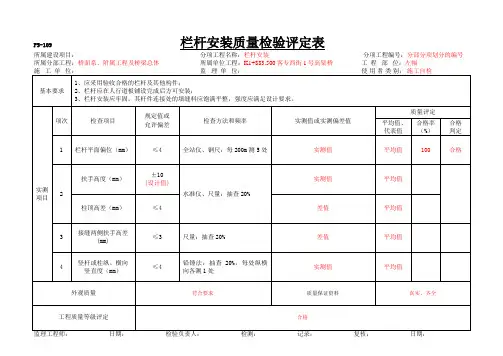

P5-109 栏杆安装质量检验评定表所属建设项目：分项工程名称：栏杆安装分项工程编号：分部分项划分的编号所属分部工程：桥面系、附属工程及桥梁总体所属单位工程：K1+883.500客专西街1号高架桥工程部位：左幅填写说明1、分项工程应按基本要求、实测项目、外观质量和质量保证资料等检验项目分别检查。
2、分项工程质量应在所使用的原材料、半成品、成品及施工控制要点等符合基本要求的规定、无外观质量限制缺陷且质量保证资料真实齐全时，方可进行检验评定。
3、表头中“所属建设项目”“所属单位工程”“所属分部工程”“施工单位”“监理单位”可以打印；“分项工程名称”和“工程部位”须手写。
4、“实测值或实测偏差值”列：能填写实测值的项目必须填写实测值，否则可填写偏差值；检测频率必须满足要求。
《公路工程质量检验评定标准》中以路段长度规定的检查频率为双车道路段的最低检查频率，对多车道应按车道数与双车道之比增加检查数量。
5、“平均值、代表值”列：能计算代表值的项目必须填写代表值，其它填写平均值。
6、“合格判定”列：（1）关键项目的合格率应不低于95%，否则该检查项目为不合格。
（2）一般项目的合格率应不低于80%，否则该检查项目为不合格。
（3）有规定极值的检查项目，任一单个检测值不应突破规定极值，否则该检查项目为不合格。
（4）采用《公路工程质量检验评定标准》附录B至附录S所列方法进行检验评定的检查项目，不满足要求时，该检查项目为不合格。
7、栏杆安装外观质量应符合下列规定：（1）杆件接缝处应无开裂；（2）栏杆线形应无异常突变。
8、“外观质量”项：应填写该分项工程外观质量情况描述或填写“符合要求”。
9、“质量保证资料”项：填写“真实、齐全”。
10、工程质量等级评定分为合格与不合格。

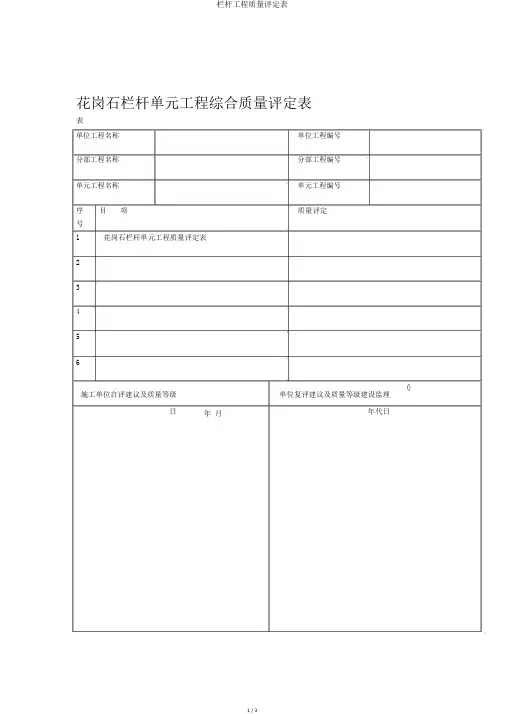

花岗石栏杆单元工程综合质量评定表
表
单位工程名称单位工程编号
分部工程名称分部工程编号单元工程名称单元工程编号
序目项质量评定
号
1花岗石栏杆单元工程质量评定表
2
3
4
5
6
施工单位自评建议及质量等级
日年月单位复评建议及质量等级建设监理
年代日
()
检测员专职质检员监理工程师
1 / 2
花岗石栏杆单元工程质量评定表
单位工程名称单位工程编号
分部工程名称分部工程编号
单元工程名称单元工程编号
序检查项目结果准质量标检验评定号
1石料质量抗风化性能好，品种、质石质坚硬，量切合设计要求。
2 外观质量平蘑菇石、花岗石面层表面应干净、整、无磨痕，色彩一致、周边顺直、蘑菇
石板块无裂纹、掉角等无缺点，凸面成效显然
3 装安栏杆安装直顺雅观
4 拼接杆件接缝外无开裂现象
序检测项目设同意误差值测实合格号计）（ mm 值率
（ %
）
1 2 3 4 6 5 7 9 8 10
1 栏杆平面偏 4
位
2 扶手高度10 ±
3 接缝两处扶 3
高差手
4 竖杆或柱纵 4
横向竖直度
检测结果主要项目点，此中合格点，合格率% 。
一般项目点，此中合格点，合格率% 。
施工单位自评建议及质量等级监理 (建设 )单位复评建议及质量等级
年月月年日日
检测员监理工程师专职质检员为主要检测项目。
注：标有 2 / 2。
栏杆检验批质量检验记录.xls 【范本一：栏杆检验批质量检验记录】1. 主要信息1.1 项目名称：1.2 检验批编号：1.3 施工单位：1.4 检验日期：2. 栏杆质量检验记录2.1 栏杆型号及规格：2.2 规格要求：2.3 检验项目：2.3.1 外观检验：2.3.1.1 表面平整度：2.3.1.2 表面涂层：2.3.1.3 颜色一致性：2.3.2 尺寸检验：2.3.2.1 栏杆高度：2.3.2.2 栏杆宽度：2.3.2.3 栏杆厚度：2.3.3 强度检验：2.3.3.1 抗弯强度：2.3.3.2 抗拉强度：2.3.3.3 抗压强度：2.3.4 安装固定性检验：2.3.4.1 固定件连接强度：2.3.4.2 栏杆稳定性：3. 检验结果3.1 外观检验：3.1.1 表面平整度：合格/不合格 3.1.2 表面涂层：合格/不合格 3.1.3 颜色一致性：合格/不合格3.2 尺寸检验：3.2.1 栏杆高度：合格/不合格3.2.2 栏杆宽度：合格/不合格3.2.3 栏杆厚度：合格/不合格3.3 强度检验：3.3.1 抗弯强度：合格/不合格3.3.2 抗拉强度：合格/不合格3.3.3 抗压强度：合格/不合格3.4 安装固定性检验：3.4.1 固定件连接强度：合格/不合格3.4.2 栏杆稳定性：合格/不合格【附件】1. 检验报告照片2. 杆具安装平面图【法律名词及注释】1. 检验批：指建设工程施工过程中实行质量监督及检查的一个单位。
通常以功能相对独立或施工工艺较为一致的建筑物单体或部位为检验的依据。
2. 规格要求：指栏杆的尺寸、强度、外观等方面的技术规范与要求。
3. 合格：指检测结果符合规定的技术标准，达到质量要求。
4. 不合格：指检测结果不符合规定的技术标准，未达到质量要求。
【范本二：栏杆承重能力计算表】1. 主要信息1.1 项目名称：1.2 承重能力计算表编号：1.3 设计单位：1.4 计算日期：2. 栏杆承重能力计算2.1 栏杆型号及规格：2.2 栏杆材料：2.3 承重要求：2.4 荷载情况：2.4.1 水平活载荷载：2.4.1.1 风速：2.4.1.2 设计风压：2.4.1.3 风作用系数：2.4.2 垂直活载荷载：2.4.2.1 自重：2.4.2.2 人员荷载：2.4.2.3 雪荷载：2.5 结构计算：2.5.1 公式推导：2.5.2 承载能力计算：3. 计算结果3.1 水平活载荷载计算结果：3.2 垂直活载荷载计算结果：3.3 栏杆承重能力计算结果：【附件】1. 栏杆型号及规格图纸2. 承重能力计算公式推导图【法律名词及注释】1. 栏杆：建筑或设备上用以保护人员不因坠落或误进机械零部件等危险区域而导致人身伤害的设施，通常由护栏、扶手、栏杆等组成。
金属栏杆、防护网检验批质量验收记录表金属栏杆和防护网的质量验收记录表
编号：__________
单位（子单位）工程名称：
分部（子分部）工程名称：
施工单位：
分包单位：
施工执行标准名称及编号：
施工质量验收规范的规定：
主控项目：
1.金属栏杆和防护网的品种和规格应符合设计要求。
2.金属栏杆和防护网的安装必须牢固。
3.金属栏杆和防护网必须按照设计要求进行防护处理，不
得漏涂或剥落。
4.防护网安装后，网面应平整，无明显翘曲或凹凸现象。
5.防护设施伸缩缝必须全部贯通，并与主梁伸缩缝相对应。
一般项目：
1.扶手直顺度。
2.栏杆柱垂直度。
3.栏杆安装允许偏差/mm。
4.栏杆间距，相邻栏有柱杆扶手，无柱高差，栏杆平面偏位。
5.防护网直顺度。
6.立柱垂直度。
7.立柱中距。
8.高度。
允许偏差：
1.专业工长（施工员）。
2.施工班组长。
3.分包项目经理。
4.项目经理。
5.防护网安装允许偏差/mm。
项目专业质量检查员：
日期：
专业监理工程师：
日期：
建设单位项目专业技术负责人：日期：
施工单位检查评定记录：
监理（建设）单位验收记录：验收部位：
施工单位检查评定结果：。
铁艺栏杆、护栏网检验批质量验收记录表验收记录
项目信息
- 项目名称：[项目名称]
- 项目地址：[项目地址]
- 项目施工单位：[施工单位]
- 检验批名称：[检验批名称]
- 检验批编号：[检验批编号]
检验依据
根据相关标准和合同要求，进行铁艺栏杆和护栏网的质量验收。
检验内容
- 铁艺栏杆的材料、尺寸、焊接、表面处理等检验；
- 护栏网的材料、尺寸、焊接、表面处理等检验；
- 其他特殊要求项目的检验。
验收结果
经过对铁艺栏杆和护栏网进行检验，得出以下结果：
1. 铁艺栏杆
- 材料：[材料名称]，符合标准要求。
- 尺寸：[尺寸信息]，符合设计要求。
- 焊接：[焊接质量]，无明显缺陷。
- 表面处理：[表面处理质量]，符合标准要求。
2. 护栏网
- 材料：[材料名称]，符合标准要求。
- 尺寸：[尺寸信息]，符合设计要求。
- 焊接：[焊接质量]，无明显缺陷。
- 表面处理：[表面处理质量]，符合标准要求。
验收结论
根据以上检验结果，铁艺栏杆和护栏网的质量符合标准和合同要求，经验收合格。
验收人员
- 验收单位：[验收单位名称]
- 验收人员1： [姓名]
- 验收人员2： [姓名]
备注
[附加备注信息]
以上是铁艺栏杆和护栏网检验批质量验收记录表的内容，经核实无误后，由相关人员签字确认。
