常用元器件与PCB认识
- 格式：ppt
- 大小：6.73 MB
- 文档页数：36
下载文档原格式
合集下载
电子元器件认识
电子元器件
Surface mount
Through-hole
三. 用途:将各种元器件按产品原理图连接起来 四. 注意事项:板材,防火等级,PCB版本,应避免人体皮肤直接
FPC
接触PCB焊盘部分,过炉方向等
A
3
2.电阻(RESISTOR)
电子元器件
一. 代码： R 英文名resistor 符号：
或
二. 用途:阻止电流在电路中的流动
规格简称(英制) 规格简称(公制)
0402
1005
0603
1608
0805
2012
十三.常用阻值误差代码
F=±1%,G=±2%,1J2=0±65%,Z=+80/-20%,K=3±2110%6,M=±20%
实际尺寸(mm) 1.00×0.50 1.60×0.80 2.00×1.25 3.20×1.60
又名，熔断器
二. 用途:在电路中起过电流保护作用。
三. 方向: 无
四. 单位：安培/伏特 A/V
五. 注意事项：特别注意保险丝的额定电压及电流，安规认证
电子元器件
A
11
6.二极管(DIODE)
电子元器件
一. 代码： D
ZD
LED
二. 符号：
三. 用途:整流，稳压，发光指示等
四. 方向:二极管分正负极，长脚为正极，短脚为负极，扁平缺口为负极圆柱状在表面用一道白色或黑色色环标
电子元器件
一. 代码： C 符号：
或
二. 用途:滤除杂波，耦合信号，隔断直流
三. 方向: 有
四. 常见的有：电解电容，瓷片电容，涤沦电容，陶瓷电容，薄膜电容，钽电容，片试电容，聚丙稀电容
五. 单位换算:1µF（微法）=1000nF(纳法）=1000000PF（皮法）

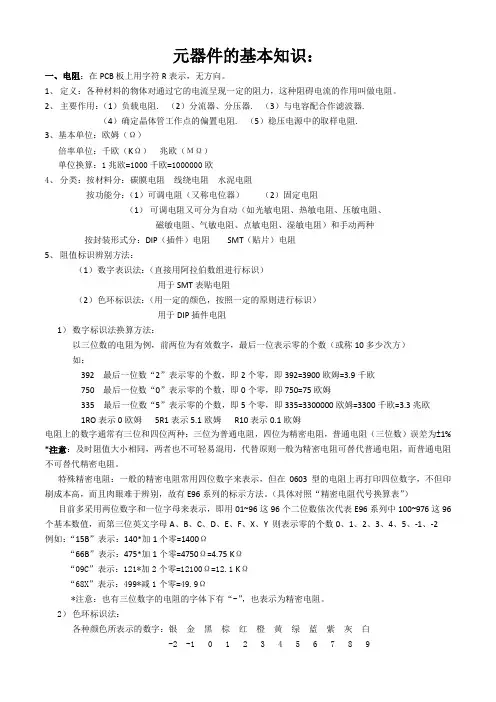

元器件的基本知识
元器件的基本知识：一、电阻：在PCB板上用字符R表示，无方向。
1、定义：各种材料的物体对通过它的电流呈现一定的阻力，这种阻碍电流的作用叫做电阻。
2、主要作用：（1）负载电阻. （2）分流器、分压器. （3）与电容配合作滤波器.（4）确定晶体管工作点的偏置电阻. （5）稳压电源中的取样电阻.3、基本单位：欧姆（Ω）倍率单位：千欧（KΩ）兆欧（МΩ）单位换算：1兆欧=1000千欧=1000000欧4、分类：按材料分：碳膜电阻线绕电阻水泥电阻按功能分：（1）可调电阻（又称电位器）（2）固定电阻（1）可调电阻又可分为自动（如光敏电阻、热敏电阻、压敏电阻、磁敏电阻、气敏电阻、点敏电阻、湿敏电阻）和手动两种按封装形式分：DIP（插件）电阻SMT（贴片）电阻5、阻值标识辨别方法：（1）数字表识法：（直接用阿拉伯数组进行标识）用于SMT表贴电阻（2）色环标识法：（用一定的颜色，按照一定的原则进行标识）用于DIP插件电阻1）数字标识法换算方法：以三位数的电阻为例，前两位为有效数字，最后一位表示零的个数（或称10多少次方）如：392 最后一位数“2”表示零的个数，即2个零，即392=3900欧姆=3.9千欧750 最后一位数“0”表示零的个数，即0个零，即750=75欧姆335 最后一位数“5”表示零的个数，即5个零，即335=3300000欧姆=3300千欧=3.3兆欧1RO表示0欧姆5R1表示5.1欧姆R10表示0.1欧姆电阻上的数字通常有三位和四位两种：三位为普通电阻，四位为精密电阻，普通电阻（三位数）误差为±1% *注意：及时阻值大小相同，两者也不可轻易混用，代替原则一般为精密电阻可替代普通电阻，而普通电阻不可替代精密电阻。
特殊精密电阻：一般的精密电阻常用四位数字来表示，但在0603型的电阻上再打印四位数字，不但印刷成本高，而且肉眼难于辨别，故有E96系列的标示方法。
（具体对照“精密电阻代号换算表”）目前多采用两位数字和一位字母来表示，即用01~96这96个二位数依次代表E96系列中100~976这96个基本数值，而第三位英文字母A、B、C、D、E、F、X、Y 则表示零的个数0、1、2、3、4、5、-1、-2例如：“15B”表示：140*加1个零=1400Ω“66B”表示：475*加1个零=4750Ω=4.75 KΩ“09C”表示：121*加2个零=12100Ω=12.1 KΩ“68X”表示：499*减1个零=49.9Ω*注意：也有三位数字的电阻的字体下有“-”，也表示为精密电阻。
Protell常用元器件的PCB封装以及PCB布线规则
常用元器件的PROTELL PCB封装1. 标准电阻：RES1、RES2；封装：AXIAL-0.3到AXIAL-1.0两端口可变电阻：RES3、RES4；封装：AXIAL-0.3到AXIAL-1.0三端口可变电阻：RESISTOR TAPPED，POT1，POT2；封装：VR1-VR52.电容：CAP（无极性电容）、ELECTRO1或ELECTRO2（极性电容）、可变电容CAPV AR 封装：无极性电容为RAD-0.1到RAD-0.4，有极性电容为RB.2/.4到RB.5/1.0.3.二极管：DIODE（普通二极管）、DIODE SCHOTTKY（肖特基二极管）、DUIDE TUNNEL （隧道二极管）DIODE V ARCTOR（变容二极管）ZENER1~3（稳压二极管）封装：DIODE0.4和DIODE 0.7;（上面已经说了，注意做PCB时别忘了将封装DIODE的端口改为A、K）4.三极管：NPN，NPN1和PNP，PNP1；引脚封装：TO18、TO92A（普通三极管）TO220H （大功率三极管）TO3（大功率达林顿管）以上的封装为三角形结构。
T0-226为直线形，我们常用的9013、9014管脚排列是直线型的，所以一般三极管都采用TO-126啦！5、效应管：JFETN（N沟道结型场效应管），JFETP（P沟道结型场效应管）MOSFETN（N 沟道增强型管）MOSFETP（P沟道增强型管）引脚封装形式与三极管同。
6、电感：INDUCTOR、INDUCTOR1、INDUCTOR2（普通电感），INDUCTOR V AR、INDUCTOR3、INDUCTOR4（可变电感）8.整流桥原理图中常用的名称为BRIDGE1和BRIDGE2，引脚封装形式为D系列，如D-44，D-37，D-46等。
9.单排多针插座原理图中常用的名称为CON系列，从CON1到CON60，引脚封装形式为SIP系列，从SIP-2到SIP-20。
PCB与贴片元器件的分类和辨识
PCB与贴⽚元器件的分类和辨识印制电路板印制电路板（Printed Circuit Board，简称PCB）在电⼦设备中是电⼦元器件的载体，提供机械⽀撑和电⽓连接，并保证电⼦产品的电⽓、热和机械性能的可靠性。
为⾃动焊锡提供阻焊图形，为电⼦元器件安装、检查、维修提供识别字符和图形。
PCB板由焊盘、导线、丝印、绝缘漆、定位孔、导通孔、贯穿孔等要素构成：（1）焊盘：焊盘是电路板上⽤来焊接元器件或引线的铜箔,经过回焊炉将锡膏熔解或过波峰焊后对零件进⾏固定；（2）导线：⽤于连接电路板上各种元件的引脚，完成各个元件之间电信号的连接；（3）丝印：也即⽩油，⽂字印刷标明零件的名称、位置、⽅向。
PCB上有产品型号、版本、⼚商标志和⽣产批号等；（4）绝缘漆：绝缘漆作⽤是绝缘、阻焊、防⽌PCB板⾯被污染，黄油和绿油偏多；（5）导通孔：PCB上充满或涂上⾦属的⼩洞，它可以与两⾯的导线相连接，⼜称VIA孔；（6）贯通孔：⽤于插装通孔元器件；（7）定位孔：⽤于将PCB固定在电⼦设备中。
2.2PCB的分类PCB按印刷版电路层数可分为单⾯板、双⾯板、多层板；按基板材质分有刚性PCB、柔性PCB(挠性板)、刚柔结合PCB(刚挠结合板)等。
与此同时，印制板继续朝着⾼精度、⾼密度和⾼可靠性⽅向发展，体积不断缩⼩，、成本不断减轻，⽽性能却不断提⾼，使得印制板在未来电⼦设备地⽣产过程中，仍然保持着强⼤的⽣命⼒。
2.3PCB的基板材料覆铜板（Copper Clad Laminates，简称 CCL）是PCB的基材，它是⽤增强材料，浸以树脂胶黏剂，通过烘⼲、裁剪、叠合成坯料，然后覆上铜箔，⽤钢板作为模具，在热压机中经⾼温⾼压成形加⼯⽽制成的。
⼀般⽤来制作多层板的半固化⽚，是覆铜板在制作过程中的半成品，多为玻璃布浸以树脂，经⼲燥加⼯⽽成。
如图2-5所⽰，是多层PCB板组成的⽰意图。
PCB基板材料，可分为纸基、玻璃布基、复合材料基(Composite Epoxy Material，简称CEM)、特殊材料基(陶瓷、⾦属芯基等)四⼤类，如表2-1所⽰。
pcb板元器件大全
pcb板元器件大全1、元件封装电阻 AXIAL2、无极性电容 RAD3、电解电容 RB-4、电位器 VR5、二极管 DIODE6、三极管 TO7、电源稳压块78和79系列 TO－126H和TO-126V8、场效应管和三极管一样9、整流桥 D－44 D－37 D－4610、单排多针插座 CON SIP11、双列直插元件 DIP12、晶振 XTAL1电阻：RES1，RES2，RES3，RES4；封装属性为axial系列无极性电容：cap;封装属性为RAD-0.1到rad-0.4电解电容：electroi;封装属性为rb.2/.4到rb.5/1.0电位器：pot1，pot2；封装属性为vr-1到vr-5二极管：封装属性为diode-0.4（小功率）diode-0.7（大功率）三极管：常见的封装属性为to-18（普通三极管）to-22（大功率三极管）to-3（大功率达林顿管）电源稳压块有78和79系列; 78系列如7805， 7812， 7820等;79系列有7905，7912， 7920等。
常见的封装属性有tol26h和tol26v整流桥： BRIDGE1， BRIDGE2：封装属性为D系列（D-44，D-37， D-46）电阻： AXIALO.3-AXIAL0.7 其中0.4-0.7指电阻的长度，一般用AXIAL0.4瓷片电容： RADO.1-RAD0.3。
其中0.1-0.3指电容大小，一般用RADO. 1电解电容： RB.1/.2-RB.4/.8其中。
1/.2-.4/.8指电容大小。
一般《100uF用RB.1/.2， 100uF-470uF用RB.2/.4，》470uF 用RB.3/。
6二极管： DIODE0.4-DIODE0.7其中0.4-0. 7指二极管长短，一般用DIODE0.4发光二极管： RB. 1/.2集成块： DIP8-DIP40，其中8-4 0指有多少脚，8 脚的就是DIP8PCB电路板元器件布局的原则（1）元器件最好单面放置。
《PCB》教学教案
内蒙古电子信息职业技术学院教学教案课程名称：PCB教学课型：实训课见习课教学方法：互动阅读教学手段：模型实物内蒙古电子信息职业技术学院教学教案课程名称：PCB教学课型：实训课见习课教学方法：互动阅读教学手段：模型实物内蒙古电子信息职业技术学院教学教案课程名称：PCB教学课型：实训课见习课教学方法：互动阅读教学手段：模型实物内蒙古电子信息职业技术学院教学教案课程名称：PCB教学课型：实训课见习课教学方法：互动阅读教学手段：模型实物内蒙古电子信息职业技术学院教学教案课程名称：PCB教学课型：实训课见习课教学方法：互动阅读教学手段：模型实物内蒙古电子信息职业技术学院教学教案课程名称：PCB教学课型：实训课见习课教学方法：互动阅读教学手段：模型实物内蒙古电子信息职业技术学院教学教案课程名称：PCB教学课型：实训课见习课教学方法：互动阅读教学手段：模型实物内蒙古电子信息职业技术学院教学教案课程名称：PCB教学课型：实训课见习课教学方法：互动阅读教学手段：模型实物内蒙古电子信息职业技术学院教学教案课程名称：PCB教学课型：实训课见习课教学方法：互动阅读教学手段：模型实物内蒙古电子信息职业技术学院教学教案课程名称：PCB教学课型：实训课见习课教学方法：互动阅读教学手段：模型实物内蒙古电子信息职业技术学院教学教案课程名称：PCB教学课型：实训课见习课教学方法：互动阅读教学手段：模型实物内蒙古电子信息职业技术学院教学教案课程名称：PCB教学课型：实训课见习课教学方法：互动阅读教学手段：模型实物内蒙古电子信息职业技术学院教学教案课程名称：PCB教学课型：实训课见习课教学方法：互动阅读教学手段：模型实物内蒙古电子信息职业技术学院教学教案课程名称：PCB教学课型：实训课见习课教学方法：互动阅读教学手段：模型实物内蒙古电子信息职业技术学院教学教案课程名称：PCB教学课型：实训课见习课教学方法：互动阅读教学手段：模型实物内蒙古电子信息职业技术学院教学教案课程名称：PCB教学课型：实训课见习课教学方法：互动阅读教学手段：模型实物内蒙古电子信息职业技术学院教学教案课程名称：PCB教学课型：实训课见习课教学方法：互动阅读教学手段：模型实物内蒙古电子信息职业技术学院教学教案课程名称：PCB教学课型：实训课见习课教学方法：互动阅读教学手段：模型实物内蒙古电子信息职业技术学院教学教案课程名称：PCB教学课型：实训课见习课教学方法：互动阅读教学手段：模型实物内蒙古电子信息职业技术学院教学教案课程名称：PCB教学课型：实训课见习课教学方法：互动阅读教学手段：模型实物内蒙古电子信息职业技术学院教学教案课程名称：PCB•重点和难点：•耐心细致的完成原理图设计各个环节讨论、思考题、作业：教学课型：理论课实训课见习课其它教学方法：启发互动阅读讨论指导其它教学手段：多媒体模型实物挂图音像其它内蒙古电子信息职业技术学院教学教案课程名称：PCB教学课型：实训课见习课教学方法：互动阅读教学手段：模型实物内蒙古电子信息职业技术学院教学教案课程名称：PCB教学课型：实训课见习课教学方法：互动阅读教学手段：模型实物内蒙古电子信息职业技术学院教学教案课程名称：PCB教学课型：实训课见习课教学方法：互动阅读教学手段：模型实物内蒙古电子信息职业技术学院教学教案课程名称：PCB教学课型：实训课见习课教学方法：互动阅读教学手段：模型实物内蒙古电子信息职业技术学院教学教案课程名称：PCB教学课型：实训课见习课教学方法：互动阅读教学手段：模型实物内蒙古电子信息职业技术学院教学教案课程名称：PCB教学课型：实训课见习课教学方法：互动阅读教学手段：模型实物内蒙古电子信息职业技术学院教学教案课程名称：PCB教学课型：实训课见习课教学方法：互动阅读教学手段：模型实物内蒙古电子信息职业技术学院教学教案课程名称：PCB教学课型：实训课见习课教学方法：互动阅读教学手段：模型实物内蒙古电子信息职业技术学院教学教案课程名称：PCB教学课型：实训课见习课教学方法：互动阅读教学手段：模型实物内蒙古电子信息职业技术学院教学教案课程名称：PCB教学课型：实训课见习课教学方法：互动阅读教学手段：模型实物内蒙古电子信息职业技术学院教学教案课程名称：PCB教学课型：实训课见习课教学方法：互动阅读教学手段：模型实物内蒙古电子信息职业技术学院教学教案课程名称：PCB教学课型：实训课见习课教学方法：互动阅读教学手段：模型实物。
PCBA元器件基本知识
4.数码表示法 A、 用三位数表示阻值的大小。前面两位数字为电阻器标
称阻值的有效数字，第三位数字表示有效数字后面零的个数， 它们的单位是欧姆。
B、用四位数表示阻值的大小，前面三位数字为电阻器标称 阻值的有效数字，每四位数字表示有效数字后面零的个数，它 们的单位同样的欧姆。如4702表示47K；8201表示8.2K；1000 表示100 Ω。
* 1W以下的电阻，其额定功率以自身的体积
大小来表示。此类电阻安装时必须平贴PCB 板。
（三）电阻器的标注方法
电阻器的标志方法有：直标法、文字符号法、 色标法等。
1.直标法
在电阻体表面用数字及单位符号直接标志主要参 数的方法
如：
4.7KΩⅡ
图 1-1
表示电阻值为4.7KΩ允许误差±10%
图1-2 表示电阻值为3.9Ω 允许误差为±5%
代码： R 符号： 基本单位：欧姆 单位： 欧姆（Ω）； 千欧（KΩ）；兆欧（MΩ）；
换算： 1 M=1000KΩ =1000000Ω
（一）电阻器的主要参数
电阻器的主要参数：
标称值、允许误差、额定功率、最高工作温度、最 高工作电压、温度系数等。 1.标称值：指电阻表面所标的阻值。 2.电阻器的允许误差
代码： L 符号： 单位： 亨利 H； 毫亨 mH； 微亨 uH； 换算： 1H=1000mH 1mH=1000 uH
常见的有外形象色环电阻一样电阻形电感 其电感值标 示也同色环电阻，单位为微 亨；有绕在圆环形磁芯上绕线电 感；磁珠也是电感，外形为黑色圆柱体。
绕线电感
磁珠
橙 橙黑
银 图3-1的色标为橙橙黑银
34B先在1-5表中找到34所对应的数为 221，B表示101，即：221× 101 Ω =2.21K
称阻值的有效数字，第三位数字表示有效数字后面零的个数， 它们的单位是欧姆。
B、用四位数表示阻值的大小，前面三位数字为电阻器标称 阻值的有效数字，每四位数字表示有效数字后面零的个数，它 们的单位同样的欧姆。如4702表示47K；8201表示8.2K；1000 表示100 Ω。
* 1W以下的电阻，其额定功率以自身的体积
大小来表示。此类电阻安装时必须平贴PCB 板。
（三）电阻器的标注方法
电阻器的标志方法有：直标法、文字符号法、 色标法等。
1.直标法
在电阻体表面用数字及单位符号直接标志主要参 数的方法
如：
4.7KΩⅡ
图 1-1
表示电阻值为4.7KΩ允许误差±10%
图1-2 表示电阻值为3.9Ω 允许误差为±5%
代码： R 符号： 基本单位：欧姆 单位： 欧姆（Ω）； 千欧（KΩ）；兆欧（MΩ）；
换算： 1 M=1000KΩ =1000000Ω
（一）电阻器的主要参数
电阻器的主要参数：
标称值、允许误差、额定功率、最高工作温度、最 高工作电压、温度系数等。 1.标称值：指电阻表面所标的阻值。 2.电阻器的允许误差
代码： L 符号： 单位： 亨利 H； 毫亨 mH； 微亨 uH； 换算： 1H=1000mH 1mH=1000 uH
常见的有外形象色环电阻一样电阻形电感 其电感值标 示也同色环电阻，单位为微 亨；有绕在圆环形磁芯上绕线电 感；磁珠也是电感，外形为黑色圆柱体。
绕线电感
磁珠
橙 橙黑
银 图3-1的色标为橙橙黑银
34B先在1-5表中找到34所对应的数为 221，B表示101，即：221× 101 Ω =2.21K
PCB中常见的元器件封装大全
PCB中常见的元器件封装大全一、常用元器件：1.元件封装电阻 AXIAL2.无极性电容 RAD3.电解电容 RB—4.电位器 VR5.二极管 DIODE6.三极管 TO7.电源稳压块78和79系列 TO－126H和TO—126V8.场效应管和三极管一样9.整流桥 D－44 D－37 D－4610.单排多针插座 CON SIP11.双列直插元件 DIP12.晶振 XTAL1电阻：RES1，RES2，RES3，RES4；封装属性为axial系列无极性电容：cap；封装属性为RAD-0.1到rad—0.4电解电容:electroi;封装属性为rb.2/.4到rb.5/1。
0电位器：pot1，pot2;封装属性为vr—1到vr—5二极管:封装属性为diode-0.4(小功率）diode-0.7(大功率）三极管：常见的封装属性为to—18（普通三极管)to—22(大功率三极管）to-3（大功率达林顿管）电源稳压块有78和79系列；78系列如7805，7812，7820等;79系列有7905，7912，7920等.常见的封装属性有to126h和to126v整流桥:BRIDGE1,BRIDGE2：封装属性为D系列（D-44,D-37，D—46）电阻：AXIAL0。
3-AXIAL0。
7 其中0.4-0。
7指电阻的长度，一般用AXIAL0.4 瓷片电容：RAD0。
1-RAD0。
3。
其中0。
1—0.3指电容大小，一般用RAD0.1电解电容：RB.1/.2—RB。
4/.8 其中。
1/。
2—。
4/.8指电容大小.一般<100uF 用RB。
1/.2，100uF—470uF用RB。
2/。
4，〉470uF用RB.3/.6二极管：DIODE0。
4-DIODE0。
7 其中0。
4—0.7指二极管长短,一般用DIODE0。
4发光二极管：RB。
1/.2集成块：DIP8-DIP40, 其中８－４０指有多少脚，８脚的就是DIP8贴片电阻0603表示的是封装尺寸与具体阻值没有关系但封装尺寸与功率有关通常来说0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是：0402=1。
pcb常用元器件符号
pcb常用元器件符号
PCB（Printed Circuit Board）是电子产品中不可或缺的一部分，而
其中的元器件符号则是PCB设计中必不可少的一环。
在PCB设计中，元器件符号是用来表示电子元器件的图形符号，以便于在PCB布局和电路设计中使用。
下面我们来了解一些常用的PCB元器件符号。
1. 电阻器符号：电阻器是电子电路中最常见的元器件之一，其符号为
一个矩形，两端有箭头，箭头指向矩形内部。
2. 电容器符号：电容器是存储电荷的元器件，其符号为两个平行的线，中间有一个空心矩形。
3. 电感器符号：电感器是储存电能的元器件，其符号为一个半圆形，
两端有箭头，箭头指向半圆形内部。
4. 二极管符号：二极管是一种半导体元器件，其符号为一个箭头，箭
头指向一个三角形。
5. 晶体管符号：晶体管是一种半导体元器件，其符号为三个箭头，两
个箭头指向一个三角形，另一个箭头指向三角形的一条边。
6. 集成电路符号：集成电路是一种集成了多个电子元器件的芯片，其符号为一个矩形，矩形内部有多个小方块。
7. 电源符号：电源是提供电能的元器件，其符号为一个圆形，中间有一个加号和一个减号。
8. 开关符号：开关是控制电路通断的元器件，其符号为一个矩形，中间有一个斜线，表示开关状态。
以上是PCB常用元器件符号的简单介绍，当然还有很多其他的元器件符号，如三极管、场效应管、变压器等等。
在PCB设计中，正确使用元器件符号可以使电路设计更加清晰明了，避免出现错误和混淆。
因此，对于PCB设计者来说，熟练掌握各种元器件符号是非常重要的。
简述pcb的定义和构成。
简述pcb的定义和构成。
PCB，全称Printed Circuit Board，即印刷电路板，是一种用于电子元器件连接和支持的基础平台。
它是由绝缘材料制成的板状基底，上面覆盖有导电层，通过导线和焊点连接电子元器件，实现电路功能的传导和控制。
PCB在电子产品中起到了至关重要的作用，几乎所有的电子设备都离不开它的存在。
PCB主要由基板、导电层、元器件和连接点等部分组成。
基板是PCB 的主体，通常采用玻璃纤维增强材料制成，具有良好的绝缘性能和机械强度。
导电层则是通过印刷技术在基板上制作的，它可以分为内层导电层和外层导电层。
内层导电层位于基板的内部，用于连接各个元器件和连接点，而外层导电层则位于基板的表面，用于与其他电路板或元器件进行连接。
元器件是PCB上的电子元件，包括电阻、电容、晶体管等，它们通过焊接或插座等方式与导电层相连接。
连接点则是导电层上的焊盘或插针等，用于与其他电路板或元器件进行物理和电气连接。
PCB的设计和制造过程包括原理图设计、电路板布局设计、电路板制造和组装等阶段。
原理图设计是将电路功能转化为图形符号，确定电路的连接关系。
电路板布局设计则是将电路元件和导线等布局在基板上，使其达到最佳的性能和可靠性。
电路板制造是将设计好的电路板图案转移到基板上，并通过化学腐蚀、电镀、丝网印刷等工艺制作导电层和连接点。
组装则是将元器件焊接或插入到导电层上，并进行测试和调试，最终形成可使用的电子产品。
PCB的优点主要体现在以下几个方面。
首先，它具有良好的可靠性和稳定性，能够在恶劣的环境中长时间工作。
其次，PCB具有较高的集成度，可以在有限的空间内实现复杂的电路功能。
此外，PCB 具有良好的可维护性和可扩展性，方便后期的维修和升级。
此外，PCB制造工艺成熟，成本相对较低，适用于大规模生产。
PCB在电子产业中应用广泛，几乎涉及到所有的电子设备，包括计算机、手机、电视、汽车等。
它不仅是电子产品的关键组成部分，还是现代科技发展的基础。
