恒定电流复习试卷及答案详细讲解

2018年—2023年高考物理恒定电流部分真题汇编+答案详解（真题部分）1.(2023全国乙,20,6分)(多选)黑箱外有编号为1、2、3、4的四个接线柱,接线柱1和2、2和3、3和4之间各接有一个电阻,在接线柱间还接有另外一个电阻R 和一个直流电源。

测得接线柱之间的电压U12=3.0 V,U23=2.5 V,U34=-1.5 V。

符合上述测量结果的可能接法是()A.电源接在1、4之间,R接在1、3之间B.电源接在1、4之间,R接在2、4之间C.电源接在1、3之间,R接在1、4之间D.电源接在1、3之间,R接在2、4之间2.(2022江苏,2,4分)如图所示,电路中灯泡均正常发光,阻值分别为R1=2 Ω,R2=3 Ω,R3=2 Ω,R4=4 Ω,电源电动势E=12 V,内阻不计。

四个灯泡中消耗功率最大的是()A.R1B.R2C.R3D.R43.(2022北京,13,3分)某同学利用压力传感器设计水库水位预警系统。

如图所示,电路中的R1和R2,其中一个是定值电阻,另一个是压力传感器(可等效为可变电阻)。

水位越高,对压力传感器的压力越大,压力传感器的电阻值越小。

当a、b两端的电压大于U1时,控制开关自动开启低水位预警;当a、b两端的电压小于U2(U1、U2为定值)时,控制开关自动开启高水位预警。

下列说法正确的是 ()A.U1<U2B.R2为压力传感器C.若定值电阻的阻值越大,开启高水位预警时的水位越低D.若定值电阻的阻值越大,开启低水位预警时的水位越高4.(2019浙江4月选考,8,3分)电动机与小电珠串联接入电路,电动机正常工作时,小电珠的电阻为R1,两端电压为U1,流过的电流为I1;电动机的内电阻为R2,两端电压为U2,流过的电流为I2。

则()A.I1<I2B.U1U2>R1R2C.U1U2=R1R2D.U1U2<R1R25.(2019江苏单科,3,3分)如图所示的电路中,电阻R=2 Ω。

3-1恒定电流一、考试要求1、电源和电流①识记电流形成的机制；②识记恒定电场的含义；③识记恒定电流的含义；④识记电流方向的确定；⑤应用电流的定义式及单位2、电动势①识记电源的作用；②理解电动势的定义式和单位；③识记电源内阻；3、欧姆定律①应用欧姆定律的内容及应用；②理解导体的U-I图象及I- U图象（伏安特性曲线）；③理解电阻的作用和定义式；④识记金属导体的电阻率随温度的变化规律4、串联电路和并联电路①理解串联和并联电路中的电流和电压关系；②应用串联和并联电路的电阻计算；③识记电压表和电流表的电路结构；④理解电压表的分压原理；⑤理解电流表的分流原理5、焦耳定律①理解电流做功的意义；②应用电功和电功率的计算；③应用焦耳定律的应用；6、导体的电阻①应用伏安法测量电阻；②理解测量金属丝直径的方法；③理解电阻率定义；④应用电阻定律的应用7、闭合电路的欧姆定律①理解内电路、外电路、内电阻、外电阻、内电压、路端电压（外电压）；②理解路端电压和内电压之和与电源电动势的关系；③理解路端电压与电流的关系；④综合闭合电路欧姆定律的应用二、主要考点考点l基本概念1、恒定电场：由稳定分布的电荷所产生的稳定的电场2、电流①电流的形成：电荷定向移动形成电流(注意它和热运动的区别)。

②形成电流条件：(1)存在自由电荷；(2)存在电势差(导体两端存在电势差)。

③恒定电流：大小、方向不随时间变化的电流④电流强度：I=q/t=nsve(如果是正、负离子同时定向移动形成电流，q应是两种电荷量和)⑤电流方向：正电荷定向移动的方向⑥注意：I属于标量，电流传导速率是电场传导速率不等于电荷定向移动的速率(电场传导速率等于光速)。

3、电动势①电源的作用：通过非静电力做功把其他形式的能转化为电能②电动势的定义式：E=W/q 电源内部移送电荷q时非静电力做功W与q的比值③电源内阻：电源内部的电阻4、电阻R：导体对电流的阻碍作用①定义式：R＝U/I②决定式：L RSρ=（1）对同一种材料，电阻与导线横截面的面积S成反比，与导线长度L成正比。

章末检测(七)(时间:60分钟，分值:100分)一、单项选择题(本大题共5小题，每小题6分，共30分，每小题只有一个选项符合题意)1.如图所示的电路中，电源电动势为12 V，电源内阻为1.0 Ω，电路中的电阻R0为1.5 Ω，小型直流电动机M的内阻为0.5 Ω.闭合开关S后，电动机转动，电流表的示数为2.0 A．则以下判断中正确的是()A．电动机的输出功率为14 WB．电动机两端的电压为7 VC．电动机产生的热功率为4 WD．电源输出的电功率为24 W2.如图为多用表欧姆挡的原理示意图，其中电流表的满偏电流为300 μA，内阻r g＝100 Ω，调零电阻最大阻值R＝50 kΩ，串联的固定电阻R0＝50 Ω，电池电动势E＝1.5 V，用它测量电阻R x，能准确测量的阻值范围是()A．30 kΩ～80 kΩB．3 kΩ～8 kΩC．300 kΩ～800 kΩD．3 000 kΩ～8 000 kΩ3.如图，E为内阻不能忽略的电池，R1、R2、R3为定值电阻，S0、S为开关，V与A分别为电压表与电流表．初始时S0与S均闭合，现将S断开，则()A．V的读数变大，A的读数变小B．V的读数变大，A的读数变大C．V的读数变小，A的读数变小D．V的读数变小，A的读数变大4.如图所示电路中，电源E 的电动势为3.2 V ，电阻R 的阻值为30 Ω，小灯泡L 的额定电压为3 V ，额定功率为4.5 W ．当开关S 接位置1时，电压表的读数为3 V ，那么当开关S 接到位置2时，小灯泡L 的发光情况是( )A ．正常发光B ．有可能被烧坏C ．比正常发光略亮D ．很暗，甚至不亮 5.用图示的电路可以测量电阻的阻值．图中R x 是待测电阻，R 0是定值电阻，G 是灵敏度很高的电流表，MN 是一段均匀的电阻丝．闭合开关，改变滑动头P 的位置，当通过电流表G 的电流为零时，测得MP ＝l 1，PN ＝l 2，则R x 的阻值为( )A.l 1l 2R 0B.l 1l 1＋l 2R 0C.l 2l 1R 0D.l 2l 1＋l 2R 0二、多项选择题(本大题共4小题，每小题6分，共24分，每小题有多个选项符合题意) 6．截面积为S 的导线中通有电流I .已知导线每单位体积中有n 个自由电子，每个自由电子的电荷量是e ，自由电子定向移动的速率是v ，则在时间Δt 内通过导线截面的自由电子数是( )A ．nS v ΔtB ．n v Δt C.I Δt e D.I Δt Se 7.如图电路中，电源电动势为E 、内阻为r ，R 0为定值电阻，电容器的电容为C .闭合开关S ，增大可变电阻R 的阻值，电压表示数的变化量为ΔU ，电流表示数的变化量为ΔI ，则( )A ．变化过程中ΔU 和ΔI 的比值保持不变B ．电压表示数U 和电流表示数I 的比值不变C ．电阻R 0两端电压减小，减小量为ΔUD ．电容器的带电量增大，增加量为C ΔU 8.某同学用如图所示电路测量一电阻丝的电阻R x .他先闭合S 1、断开S 2，调节R 1和R 2，使电流表和电压表的读数合理，记下两电表的示数I 1和U 1；再保持R 2不变，闭合S 2，记下两电表的示数I 2和U 2，则( )A ．R x ＝U 1－U 2I 2－I 1B ．R x ＝U 1U 2I 2U 1－I 1U 2C ．被测电阻值大于真实值D ．被测电阻值等于真实值9．某同学设计了一个探究电容器所带电荷量与电容器两极板间电压关系的实验，实验电路如图甲所示，其中P 为电流传感器，V 为理想电压表．实验时，先将开关S 1闭合，单刀双掷开关S 2掷向a ，调节滑动变阻器的滑动头到某位置使电容器C 充电，当电路稳定后记录理想电压表的示数．再迅速将开关S 2掷向b ，使电容器放电．电流传感器P 将电容器充、放电过程中的电流数据传送给计算机，在计算机上可显示出电流i 随时间t 变化的图象如图乙所示．然后改变滑动变阻器滑动头的位置，重复上述步骤，记录多组电流随时间变化的图象和电压表的示数．对于这个实验过程和由图象及数据所得出的结果，下列说法中正确的是( )A ．流过电流传感器P 的充电电流和放电电流方向相同B ．图乙中的第①段(充电阶段)电流曲线与横轴所围图形的面积表示电容器充电结束时所带的电荷量C ．电容器所带电荷量与电容器两极板间电压的关系图象应为一条过原点的倾斜直线D ．电容器充电结束时所带电荷量与滑动变阻器滑动头的位置无关三、非选择题(本大题共3小题，共46分，要有必要的文字说明和解题步骤，有数值计算的要注明单位)10．(14分)(1)①在测定一根粗细均匀合金丝电阻率的实验中，利用螺旋测微器测定合金丝直径的过程如图甲所示，校零时的读数为________mm ，合金丝的直径为________mm.②为了精确测量合金丝的电阻R x ，设计出如图乙所示的实验电路图，按照该电路图完成图丙中的实物电路连接．(2)为了测量某电池的电动势E (约3 V)和内阻r (约5 Ω)，可供选择的器材如下: A ．电流表G 1(2 mA 100 Ω) B ．电流表G 2(1 mA 内阻未知) C ．电阻箱R 1(0～999.9 Ω) D ．电阻箱R 2(0～9 999 Ω)E ．滑动变阻器R 3(0～10 Ω 1 A)F．滑动变阻器R4(0～1 000 Ω10 mA)G．定值电阻R0(800 Ω0.1 A)H．待测电池I．导线、电键若干①采用如图甲所示的电路，测定电流表G2的内阻，得到电流表G1的示数I1、电流表G2的示数I2如下表所示:I1(mA)0.400.81 1.20 1.59 2.00I2(mA)0.200.400.600.80 1.0012由图得到电流表G2的内阻等于________Ω.丙②在现有器材的条件下，测量该电池的电动势和内阻，采用如图丙所示的电路，图中滑动变阻器①应该选________，电阻箱②选________(均填写器材代号)．11.(15分)如图所示，R为电阻箱，V为理想电压表．当电阻箱读数R1＝2 Ω时，电压表读数U1＝4 V；当电阻箱读数R2＝5 Ω时，电压表读数U2＝5 V．求:(1)电源的电动势E和内阻r；(2)当电阻箱R读数为多少时，电源的输出功率最大？最大值P m为多少？12．(17分)下表为一辆电动自行车的部分技术指标．其中额定车速是指自行车在满载的额定车速18 km/h电动机额定输出功率180 W整车质量40 kg载重上限160 kg电源输 出电压 36 V 电动机额定工作电压、电流 36 V/6 A若已知在行驶的过程中车受到的阻力与车重(包括载重)成正比，g 取10 m/s 2.请根据表中数据，求一个体重为60 kg 的人骑此电动自行车以额定功率行驶，当速度为3 m/s 时的加速度是多少？章末检测(七)1．[解析]选B.根据题意，由电路图可知:电动机与定值电阻R 0流过的电流相等，大小等于电流表示数2.0 A ．由闭合电路欧姆定律可得电动机两端电压的大小为U M ＝E －I (r ＋R 0)＝7 V ，所以电动机的输出功率为P ＝U M I －I 2R M ＝12 W ，则A 错误、B 正确；电动机的热功率为P M ＝I 2R M ＝2 W ，选项C 错误；电源的输出功率为P 出＝EI －I 2r ＝20 W ，选项D 错误．2．[解析]选B.当红、黑表笔短接调零时I g ＝ER ＋r g ＋R 0R ＋r g ＋R 0＝E I g ＝ 1.5300×10－6Ω＝5 000 Ω.当指针指中间(中值电阻)时，设被测电阻阻值为R x ，则 I g 2＝E R ＋r g ＋R 0＋R x，R x ＝5 000 Ω. 使用欧姆表读数时在中值电阻5 kΩ左右读数最为准确，所以能准确测量的阻值范围是3 kΩ～8 kΩ，故B 项正确．3．[解析]选B.故B 正确．4．[解析]选D.电压表和电阻R 并联后分压3 V ，而灯泡正常工作时的电阻为R ′＝U 2P＝2 Ω，该电阻远小于电压表和电阻R 并联后的电阻，因而分得的电压要比灯泡的额定电压低，因而灯泡发光很暗，甚至不发光，选项D 正确．5．[解析]选C.当灵敏电流表的电流为零时，有R 0l 1＝R x l 2，可得R x ＝l 2l 1R 0.6．[解析]选AC.因为I ＝q Δt ，所以q ＝I ·Δt ，自由电子数为:N ＝q e ＝IΔte，则选项C 正确．又因为电流的微观表达式为I ＝ne v S ，所以自由电子数为N ＝q e ＝IΔt e ＝nevSΔte＝n v SΔt ，选项A 正确．7．[解析]选AD.闭合开关S ，增大可变电阻R 的阻值，电流表示数减小，电压表示数增大，变化过程中ΔU 和ΔI 的比值等于定值电阻R 0与电源内阻r 之和，保持不变；电压表示数U 和电流表示数I 的比值等于可变电阻R 的阻值，逐渐增大，选项A 正确、B 错误；电阻R 0两端电压减小，减小量小于ΔU ，选项C 错误；电容器的带电量增大，增加量为C ΔU ，选项D 正确．8．[解析]选BD.先闭合S 1、断开S 2，应用欧姆定律可知此时电阻R 2与电压表内阻R V 并联总电阻为R 0＝U 1I 1.保持R 2不变，闭合S 2，R 2、电压表内阻R V 和R x 并联总电阻为R ＝U 2I 2，根据并联电路特点有1R ＝1R 0＋1R x ，解得R x ＝U 1U 2I 2U 1－I 1U 2，A 错，B 对；由实验原理可知被测电阻值等于真实值，C 错，D 对．9．[解析]选BC.由题图乙可知流过电流传感器P 的充电电流和放电电流方向相反，A 错误；第①段(充电阶段)电流曲线与横轴所围的面积表示电容器充电结束时所带的电荷量Q ，B 正确；因Q ＝C U ，Q 与U 成正比，故Q －U 图象是一条过原点的倾斜直线，斜率表示电容器的电容，C 正确；电容器两端的电压等于与其并联部分的滑动变阻器两端的电压，而Q ＝C U ，所以电容器充电结束时所带电荷量与滑动变阻器滑动头的位置有关，D 错误．10．[解析](1)①由于螺旋测微器校零有误差，估读为0.005 mm ，测量后要去掉校零时的误差．②将电表连入电路时注意电流要从正接线柱流入，滑动变阻器采用分压式接法．(2)①根据数据在题图乙中描点连线，如答案图所示，由并联电路的特点可得，I 1r 1＝I 2r 2，I 1＝r 2r 1I 2，则图线斜率k ＝r 2r 1＝2，r 2＝200 Ω.②如题图丙所示，滑动变阻器在电路中起限流作用，其阻值跟电路中电源内阻相当，测量数据较准确，故滑动变阻器选用R 3；电阻箱②是用来将G 2改造成电压表的，故选用电阻值较大的R 2.[答案](1)①0.005 0.640 ②如图所示(2)①如图 200 ②R 3 R 211．[解析](1)由闭合电路欧姆定律得:E ＝U 1＋U 1R 1r ，E ＝U 2＋U 2R 2r (4分)联立上述方程，代入数据解得 E ＝6 V ，r ＝1 Ω.(2分)(2)由电源的输出电功率表达式P ＝E 2(R ＋r )2R 变形为P ＝E 2(R －r )2R＋4r (5分)由上式可知当R ＝r ＝1 Ω时，P 有最大值(2分)P m ＝E 24r＝9 W ．(2分)[答案](1)6 V 1 Ω (2)1 Ω 9 W12．[解析]电动自行车满载匀速行驶时，有P 额＝F 1v m (2分) F 1－f 1＝0(2分)f 1＝k (M ＋m 1)g (2分)由题图表可知P 额＝180 W ，v m ＝18 km /h ＝5 m /s ，M ＝40 kg ，m 1＝160 kg 解得:k ＝0.018 (2分)当m 2＝60 kg 的人骑车行驶时有f2＝k(M＋m2)g，得f2＝18 N(3分)P额＝F2v2，得F2＝60 N(3分)F2－f2＝(M＋m2)a，得a＝0.42 m/s2.(3分) [答案]0.42 m/s2。

高三物理恒定电流单元复习题及答案高三物理恒定电流单元复习题一、选择题:(１2x4分＝4８分,全对记4分,只对部分记２分,有错或不填计０分)１、如图2所示,定值电阻Ｒ1=1０&Ｏｍｅga;,R2=8 ＆Ｏmegａ;,当开关S接“1”时,电流表示数为０、20 Ａ,那么当S接“２"时,电流表示数的估计值为(电源内阻不可忽略) ( )A。

０、２8 A Ｂ。

０、2５ AC。

0、22 Ａ D、0、1９ A2、一电压表由电流表G与电阻R串联而成,如图所示,若在使用中发现此电压表的读数总比准确值稍小一些,采纳下列哪种措施估计加以改进A、在Ｒ上串联一比R小得多的电阻Ｂ、在Ｒ上串联一比R大得多的电阻Ｃ、在Ｒ上并联一比R小得多的电阻D、在R上并联一比R大得多的电阻3。

汽车电动机启动时车灯会瞬时变暗,如图所示,在打开车灯的情况下,电动机未启动时电流表读数为10 A,电动机启动时电流表读数为５8 Ａ,若电源电动势为12、5 Ｖ,内阻为0、05 ＆Ｏmega;,电流表内阻不计,则因电动机启动,车灯的电功率降低了A。

３5、８ W B、4３、2 W Ｃ、４８、2 ＷD。

7６、8 W4。

一白炽灯泡的额定功率与额定电压分别为36W与３6V、若把此灯泡接到输出电压为18 Ｖ的电源两端,则灯泡消耗的电功率(应考虑灯丝电阻与温度关系)A、等于36ＷＢ、介于9 Ｗ和36Ｗ之间C、等于9W D。

小于9W５。

小灯泡通电后其电流I随所加电压Ｕ变化的图线如图所示,Ｐ为图线上一点,ＰN为图线的切线,PQ为U轴的垂线,PＭ为I轴的垂线、则下列说法中正确的是 ( )A、随着所加电压的增大,小灯泡的电阻增大B、对应Ｐ点,小灯泡的电阻为R=U1Ｉ2Ｃ、对应Ｐ点,小灯泡的电阻为R=Ｕ１I2-Ｉ1D、对应P点,小灯泡功率为图中矩形PQＯＭ所围的面积6、某同学欲采纳如图所示的电路完成相关实验。

图中电流表的量程为0、６Ａ,内阻约0、１＆Omeｇa;;电压表的量程为３Ｖ,内阻约6 k＆Oｍeｇａ;;G为小量程电流表;电源电动势约3 V,内阻较小,下列电路中正确的是( )7。

新课标高考物理专题复习：《恒定电流》( 附参照答案 )一、选择题。

（共 20 小题，每题 3 分，共 60 分，部分分 1 分）1. 如图，电源电动势为E，内阻为r ，给外电阻R供电，则以下图中不可以反应全电路特色的图象是 ()E r IUU/V I/A U/V P出/WE/rOI/A O E U/V OCR/ΩO r R/ ΩA B D2．如下图，电源电动势=8V，内电阻为r =0.5 Ω，“ 3V,3W”的灯泡L与电动机 M串连接E在电源上，灯泡恰巧正常发光，电动机恰巧正常工作，电动机的线圈电阻L R0=1.5Ω 。

以下说法正确的选项是()E A．经过电动机的电流为 1.6A B．电动机的效率是62.5%MrC．电动机的输入功率为 1.5W D．电动机的输出功率为3W3．在如下图电路中，闭合电键S，当滑动变阻器的滑动触头P 向下滑动时，四个理想电表的示数都发生变化，电表的示数分别用123表示，电表示数I 、 U、U和U变化量的大小分别用I 、U1、U2和U3表示．以下比值正确的选项是（）A.U1/I不变，U1/I 不变 C.U2/I变大，U2/I 变大C.U2/I变大，U2/I 不变 D.U3/I变大， U3/I 不变4．右图为包括某逻辑电路的一个简单电路图，L 为小灯泡．光照耀电阻远小于 R．则以下说法正确的选项是（）A．该逻辑电路是非门电路；当电阻R 遇到光照时，小灯泡L 不发光B．该逻辑电路是非门电路；当电阻R 遇到光照时，小灯泡L 发光C．该逻辑电路是与门电路；当电阻R 遇到光照时，小灯泡L 不发光D．该逻辑电路是或门电路；当电阻R 遇到光照时，小灯泡L 发光R时，其阻值将变得5VR1R L5. 小灯泡通电后其电流I随所加电压U变化的图线如下图，P为图线上一点，为图线的PN切线， PQ为 U轴的垂线， PM为 I 轴的垂线。

则以下说法中正确的选项是()A．跟着所加电压的增大，小灯泡的电阻增大1IUB．对应P点，小灯泡的电阻为R＝I2I2 M PC．对应P点，小灯泡的电阻为R＝U1I1 N21I－ ID．对应P点，小灯泡的功率为图中矩形PQOM所围的面积QO U1U6. 如下图，四个同样的电流表分别改装成两个安培表和两个伏特表，安培表A1的量程大于A2的量程，伏特表 V1的量程大于 V2的量程，把它们按图接入电路中，则以下说法正确的选项是A．安培表 A1的读数大于安培表 A2的读数B．安培表A1的偏转角大于安培表A2的偏转角C．伏特表V1的读数小于伏特表V2的读数D．伏特表 V1的偏转角等于伏特表V2的偏转角7．如下图的电路中，电池的电动势为E，内阻为 r ，电路中的电阻 R1、 R2和 R3的阻值都相同．在电键 S 处于闭合状态下，若将电键S 由地点 1 切换到地点2。

高三物理恒定电流试题答案及解析1.关于电源的电动势，下列说法正确的是( )A．电源的电动势等于电源两端的电压B．电源不接入电路时，电源两极间的电压大小等于电动势C．电动势的国际单位是安培D．常见的铅蓄电池电动势为1.5V【答案】选B.【解析】电源电动势等于电源路端电压与内电压之和，只有外电路是断路时，电源两端的电压等于电源电动势，A错，B对；电动势的国际单位是伏特，C错；常见铅蓄电池的电动势为2 V，D 错.2.实际电流表有内阻，可等效为理想电流表与电阻的串联。

测量实际电流表G1内阻r1的电路如图所示。

供选择的仪器如下：①待测电流表G1（0～5mA，内阻约300Ω）；②电流表G2（0～10mA，内阻约100Ω）；③定值电阻R1（300Ω）；④定值电阻R2（10Ω）；⑤滑动变阻器R3（0～1000Ω）；⑥滑动变阻器R4（0～20Ω）；⑦干电池（1.5V）；⑧电键S及导线若干。

⑴定值电阻应选______，滑动变阻器应选______。

（在空格内填写序号）⑵用连线连接实物图。

⑶补全实验步骤：①按电路图连接电路，将滑动触头移至最______端（填“左”或“右”）；②闭合电键S，移动滑动触头至某一位置，记录G1、G2的读数I1、I2；③多次移动滑动触头，记录相应的G1、G2读数I1、I2；④以I2为纵坐标，I1为横坐标，作出相应图线，如图所示。

⑷根据I2−I1图线的斜率k及定值电阻，写出待测电流表内阻的表达式_____________。

【答案】（12分）⑴（4分）③，⑥⑵（3分）见图⑶（2分）将滑动触头移至最左端⑷（3分）【解析】（1）电流表内阻很小，串联分压，可知必须给电流表串联一个阻值较大的电阻，所以选③，滑动变阻器和电流变并联分流，所以选用量程较小的，所以选⑥；（2）如图所示；（3）将滑动触头移至最左端，以保证开始时滑动变阻器的阻值连入最大；3.如图所示，闭合电键S后，A灯与B灯均发光，当滑动变阻器滑动片向上滑动时，下列说法中正确的是A．A灯变亮，电源的输出功率可能增大B．A灯变亮，电源的输出功率可能减小C．B灯变亮，电源的输出功率可能减小D．B灯变暗，电源的输出功率可能增大【答案】ABC【解析】滑动变阻器滑动片向上滑动时，电阻变大，电流减小，内电压变小，外电压变大，A灯变亮，另一支路R1两端电压减小，则灯B两端电压变大，D错误；当外电阻与内电阻相等时输出功率最大，因两者情况未知，则电源的输出功率可能减小、可能增大，ABC正确。

物理恒定电流试题及答案一、选择题（每题4分，共20分）1. 恒定电流的电流强度是指：A. 单位时间内通过导体横截面的电荷量B. 单位时间内通过导体横截面的电荷量的平均值C. 导体两端的电压D. 导体两端的电压与电流的比值答案：B2. 欧姆定律中，电阻R与电流I和电压U的关系是：A. R = U/IB. R = I/UC. R = U + ID. R = U - I答案：A3. 在串联电路中，各电阻的电流：A. 相等B. 不相等C. 与电阻成正比D. 与电阻成反比答案：A4. 并联电路中，各电阻两端的电压：A. 相等B. 不相等C. 与电阻成正比D. 与电阻成反比答案：A5. 根据焦耳定律，电阻R在电流I和时间t内产生的热量Q是：A. Q = I^2RtB. Q = IRtC. Q = Rt/ID. Q = I/Rt答案：A二、填空题（每题4分，共20分）6. 电流的单位是______，符号为______。

答案：安培；A7. 电压表的内阻______，电流表的内阻______。

答案：很大；很小8. 在电路中，电源的电动势与______成正比，与______成反比。

答案：电流；电阻9. 电容器的电容C与电容器两极板之间的电压U和电荷量Q的关系是：C = ______。

答案：Q/U10. 理想变压器的原副线圈匝数比为N1:N2，则电压比为______，电流比为______。

答案：N1/N2；N2/N1三、计算题（每题10分，共60分）11. 一个电阻值为10Ω的电阻器，通过它的电流为2A，求电阻器两端的电压。

答案：根据欧姆定律，U = IR = 2A × 10Ω = 20V。

12. 一个电容器的电容为2μF，两极板间的电压为300V，求电容器所带的电荷量。

答案：根据电容的定义，Q = CU = 2 × 10^-6 F × 300V = 6 ×10^-4 C。

13. 一个串联电路由两个电阻组成，分别为R1 = 20Ω和R2 = 30Ω，电路两端电压为12V，求通过R1的电流。

例3．一只标有“220 V，60 W”字样的灯泡，在额定电压下工作时，灯丝中通过的电流多大？如果线路电压下降到200V时，它的功率多大？（假设灯丝电阻不随温度而变化）例.4。

直流电动机线圈的电阻为R，当电动机工作时通过线圈的电流是I，此时它两端的电压为U，则电动机的输出功率为（）A．UI；B．IU＋I2R C．IU一I2R；D．U2／R点评：（l）处理该类题目首先应当注意这是非纯电阻电路．（2）这里的输入功率UI=转化成机械能的功率十转化成内能的功率．规律方法 1．电功、电功率的计算(1)用电器正常工作的条件：①用电器两端的实际电压等于其额定电压.②用电器中的实际电流等于其额定电流．③用电器的实际电功率等于其额定功率．由于以上三个条件中的任何一个得到满足时，其余两个条件必定满足，因此它们是用电器正常工作的等效条件．灵活选用等效条件，往往能够简化解题过程．(2)用电器接入电路时：①纯电阻用电器接入电路中，若无特别说明，应认为其电阻不变．②用电器实际功率超过其额定功率时,认为它将被烧毁.例.5。

微型吸尘器的直流电动机内阻一定，当加上0．3V的电压时，通过的电流为0．3A，此时电动机不转，当加在电动机两端的电压为2．0V时，电流为0．8A，这时电动机正常工作，则吸尘器的效率为多少？2．部分电路欧姆定律的应用例6．如图所示是一种测定风作用力的仪器原理图，P为金属球，悬挂在一细长金属丝下面,O是悬点，R0是保护电阻，CD是水平放置的光滑电阻丝，与细金属丝始终保护良好接触．无风时，金属丝与电阻丝在C点接触，此时示数为I0；有风时金属丝将偏转一角度θ，角θ与风力大小有关，设风力方向水平向左，OC=h,CD=L,金属球质量为m，电阻丝单位长度的阻值为k，电源内阻和金属丝电阻不计，金属丝偏角为θ时，的示数为I/，此时风力为F,试写出：（1）F 与θ的关系式．（2)F与I/的关系式．例.7。

图为一种加速仪的示意图,质量为m的振子两端连有劲度系数均为K的轻弹簧,电源动势为E，不计内阻，滑动变阻器的总阻值节点法：把电势相等的点，看做同一点．回路法：按电流的路径找出几条回路，再根据串联关系画出等效电路图，从而明确其电路结构其普遍规律是:⑴凡用导线直接连接的各点的电势必相等（包括用不计电阻的电流表连接的点）。

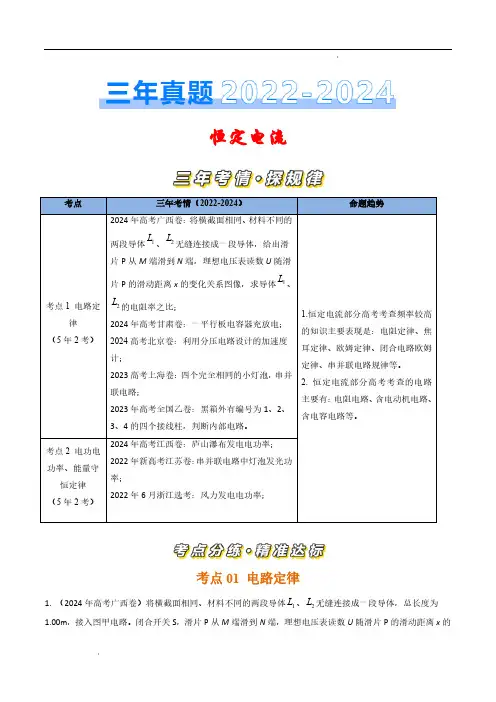

恒定电流考点01 电路定律1. （2024年高考广西卷）将横截面相同、材料不同的两段导体1L、2L无缝连接成一段导体，总长度为1.00m，接入图甲电路。

闭合开关S，滑片P从M端滑到N端，理想电压表读数U随滑片P的滑动距离x的变化关系如图乙，则导体1L 、2L 的电阻率之比约为（ ）A. 2:3B. 2:1C. 5:3D. 1:3【答案】B 【解析】根据电阻定律：L R Sr=根据欧姆定律：ΔΔU I R =×整理可得：S U I Lr D =×结合题图可知导体1L 、2L 的电阻率之比：120.220.25==0.50.211.000.25r r --故选B 2. （2024年高考甘肃卷）一平行板电容器充放电电路如图所示。

开关S 接1，电源E 给电容器C 充电；开关S 接2，电容器C 对电阻R 放电。

下列说法正确的是（ ）A. 充电过程中，电容器两极板间电势差增加，充电电流增加B. 充电过程中，电容器的上极板带正电荷、流过电阻R 的电流由M 点流向N 点C. 放电过程中，电容器两极板间电势差减小，放电电流减小D. 放电过程中，电容器的上极板带负电荷，流过电阻R 的电流由N 点流向M 点【答案】C。

【解析】充电过程中，随着电容器带电量的增加，电容器两极板间电势差增加，充电电流在减小，故A错误；根据电路图可知，充电过程中，电容器的上极板带正电荷、流过电阻R的电流由N点流向M点，故B错误；放电过程中，随着电容器带电量的减小，电容器两极板间电势差减小，放电电流在减小，故C正确；根据电路图可知，放电过程中，电容器的上极板带正电荷，流过电阻R的电流由M点流向N点，故D错误。

3．（2024高考北京卷）如图所示为一个加速度计的原理图．滑块可沿光滑杆移动，滑块两侧与两根相同的轻弹簧连接；固定在滑块上的滑动片M下端与滑动变阻器R接触良好，且不计摩擦；两个电源的电动势E 相同，内阻不计．两弹簧处于原长时，M位于R的中点，理想电压表的指针位于表盘中央．当P端电势高于Q端时，指针位于表盘右侧．将加速度计固定在水平运动的被测物体上，则下列说法正确的是（）A．若M位于R的中点右侧，P端电势低于Q端B．电压表的示数随物体加速度的增大而增大，但不成正比C．若电压表指针位于表盘左侧，则物体速度方向向右D．若电压表指针位于表盘左侧，则物体加速度方向向右【参考答案】．D 电势、电阻定律【名师解析】由题意可知，M位于R中点位置时与两电源间的电势相等，设R的中点电势为零，则M位于R的中点右侧，P端电势高于Q端电势，A错误；由欧姆定律及电阻定律可知，P端与Q端电势差与指针偏离R中点的距离x成正比，B错误；已知电压表指针位于表盘左侧，只能确定加速度的方向，不能确定速度的方向，C错误；已知电压表指针位于表盘左侧，滑块左侧弹簧压缩、右侧弹簧伸长，滑块所受合力向右，故物体加速度方向向右，D正确．4、（2023学业水平等级考试上海卷）如图所示电路中，有四个完全相同的小灯泡，不考虑电阻随温度的变化，则最亮的灯泡是A. 灯泡1B. 灯泡2C. 灯泡3D. 灯泡4【参考答案】A【名师解析】最亮的灯泡是实际电功率最大，通过的电流最大，根据串并联电路规律可知，最亮的灯泡是灯泡1，A 正确。

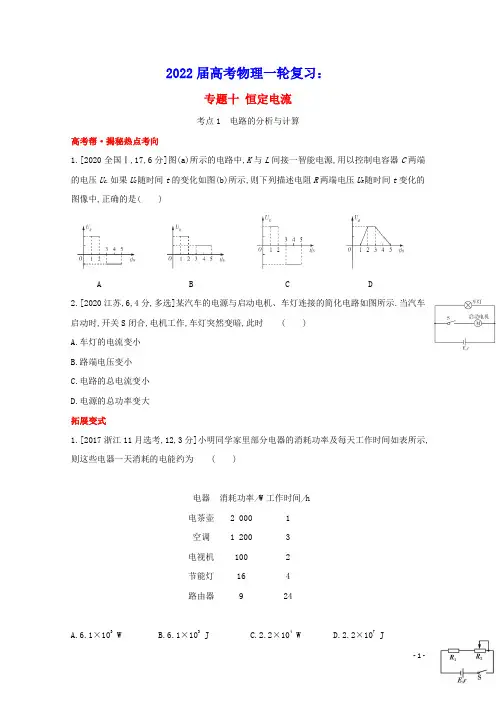

2022届高考物理一轮复习：专题十恒定电流考点1 电路的分析与计算高考帮·揭秘热点考向1.[2020全国Ⅰ,17,6分]图(a)所示的电路中,K与L间接一智能电源,用以控制电容器C两端的电压U C.如果U C随时间t的变化如图(b)所示,则下列描述电阻R两端电压U R随时间t变化的图像中,正确的是( )A B C D2.[2020江苏,6,4分,多选]某汽车的电源与启动电机、车灯连接的简化电路如图所示.当汽车启动时,开关S闭合,电机工作,车灯突然变暗,此时()A.车灯的电流变小B.路端电压变小C.电路的总电流变小D.电源的总功率变大拓展变式1.[2017浙江11月选考,12,3分]小明同学家里部分电器的消耗功率及每天工作时间如表所示,则这些电器一天消耗的电能约为()电器消耗功率/W 工作时间/h电茶壶 2 000 1空调 1 200 3电视机100 2节能灯16 4路由器9 24A.6.1×103 WB.6.1×103 JC.2.2×104 WD.2.2×107 J2.如图所示,已知电源电动势E=5 V,内阻r=2 Ω,定值电阻R1=0.5 Ω,滑动变阻器R2的阻值范围为0~10 Ω.(1)当滑动变阻器R2的阻值为多大时,电阻R1消耗的功率最大?最大功率是多少?(2)当滑动变阻器的阻值为多大时,滑动变阻器消耗的功率最大?最大功率是多少?(3)当滑动变阻器的阻值为多大时,电源的输出功率最大?最大功率是多少?3.[2018江苏,8,4分,多选]如图所示,电源E对电容器C充电,当C两端电压达到80 V时,闪光灯瞬间导通并发光,C放电.放电后,闪光灯断开并熄灭,电源再次对C充电.这样不断地充电和放电,闪光灯就周期性地发光.该电路()A.充电时,通过R的电流不变B.若R增大,则充电时间变长C.若C增大,则闪光灯闪光一次通过的电荷量增大D.若E减小为85 V,闪光灯闪光一次通过的电荷量不变4.2020年12月19日,由嫦娥五号采集的重1 731克的月球样品正式交接.我国首次地外天体样品储存、分析和研究工作拉开序幕.嫦娥五号使用的太阳能电池帆板在有光照时,可以将光能转化为电能,太阳能电池帆板作为电源,其路端电压与干路电流的关系如图所示,则下列说法正确的是()A.该电池帆板的电动势为2.80 VB.随着外电路电阻增大,其内阻逐渐增大C.外电路阻值为1 kΩ时,电源输出功率约为3.2 WD.外电路阻值为1 kΩ时,电源效率约为36%考点2 实验:测定金属的电阻率高考帮·揭秘热点考向1.[2019天津,9(3),8分]现测定长金属丝的电阻率.①某次用螺旋测微器测量金属丝直径的结果如图所示,其读数是mm.②利用下列器材设计一个电路,尽量准确地测量一段金属丝的电阻.这段金属丝的电阻R x约为100 Ω,画出实验电路图,并标明器材代号.电源E(电动势10 V,内阻约为10 Ω)电流表A1(量程0~250 mA,内阻R1=5 Ω)电流表A2(量程0~300 mA,内阻约为5 Ω)滑动变阻器R(最大阻值10 Ω,额定电流2 A)开关S及导线若干③某同学设计方案正确,测量得到电流表A1的读数为I1,电流表A2的读数为I2,则这段金属丝电阻的计算式R x=.从设计原理看,其测量值与真实值相比(填“偏大”“偏小”或“相等”).2.[2019江苏,11,10分]某同学测量一段长度已知的电阻丝的电阻率.实验操作如下:图甲(1)螺旋测微器如图甲所示.在测量电阻丝直径时,先将电阻丝轻轻地夹在测砧与测微螺杆之间,再旋动(选填“A”“B”或“C”),直到听见“喀喀”的声音,以保证压力适当,同时防止螺旋测微器的损坏.(2)选择电阻丝的(选填“同一”或“不同”)位置进行多次测量,取其平均值作为电阻丝的直径.(3)如图乙所示,R x为待测电阻丝.请用笔画线代替导线,将滑动变阻器接入图丙所示实物电路中的正确位置.图乙图丙图丁(4)为测量R x,利用图乙所示的电路,调节滑动变阻器测得5组电压U1和电流I1的值,作出的U1-I1关系图线如图丁所示.接着,将电压表改接在a、b两端,测得5组电压U2和电流I2的值,数据见下表:U2/V 0.50 1.02 1.54 2.05 2.55I2/mA 20.0 40.0 60.0 80.0 100.0请根据表中的数据,在方格纸上作出U2-I2图线.(5)由此,可求得电阻丝的R x=Ω.根据电阻定律可得到电阻丝的电阻率.拓展变式1.[2015海南,11,6分]某同学利用游标卡尺和螺旋测微器分别测量一圆柱体工件的直径和高度,测量结果如图(a)和(b)所示.该工件的直径为cm,高度为mm.图(a) 图(b)2.[2018天津,9(3),10分]某同学用伏安法测定待测电阻R x的阻值(约为10 kΩ),除了R x、开关S、导线外,还有下列器材供选用:A.电压表(量程0~1 V,内阻约10 kΩ)B.电压表(量程0~10 V,内阻约100 kΩ)C.电流表(量程0~1 mA,内阻约30 Ω)D.电流表(量程0~0.6 A,内阻约0.05 Ω)E.电源(电动势1.5 V,额定电流0.5 A,内阻不计)F.电源(电动势12 V,额定电流2 A,内阻不计)G.滑动变阻器R0(阻值范围0~10 Ω,额定电流2 A)(1)为使测量尽量准确,电压表选用,电流表选用,电源选用.(均填器材的字母代号)(2)画出测量R x阻值的实验电路图.(3)该同学选择器材、连接电路和操作均正确,从实验原理上看,待测电阻测量值会其真实值(填“大于”“小于”或“等于”),原因是.3.[山东高考]实验室购买了一捆标称长度为100 m的铜导线,某同学想通过实验测定其实际长度.该同学首先测得导线横截面积为 1.0 mm2,查得铜的电阻率为1.7×10-8Ω·m,再利用图甲所示电路测出铜导线的电阻R x,从而确定导线的实际长度.可供使用的器材有:电流表:量程0.6 A,内阻约0.2 Ω;电压表:量程3 V,内阻约9 kΩ;滑动变阻器R1:最大阻值5 Ω;滑动变阻器R2:最大阻值20 Ω;定值电阻:R0=3 Ω;电源:电动势6 V,内阻可不计;开关、导线若干.回答下列问题:(1)实验中滑动变阻器应选(填“R1”或“R2”),闭合开关S前应将滑片移至端(填“a”或“b”).(2)在图乙所示的实物图中,已正确连接了部分导线,请根据图甲电路完成剩余部分的连接.图甲图乙图丙(3)调节滑动变阻器,当电流表的读数为0.50 A时,电压表示数如图丙所示,读数为V.(4)导线实际长度为m(保留2位有效数字).4.[2018浙江下半年选考,18,5分]为了比较精确地测定阻值未知的定值电阻R x,小明设计了如图1所示的电路.(1)实验时,闭合开关S,滑动变阻器的滑片滑至合适位置保持不变,将c点先后与a、b点连接,发现电压表示数变化较大,电流表示数基本不变,则测量时应将c点接(选填“a点”或“b点”),按此连接测量,测量结果(选填“小于”“等于”或“大于”)R x的真实值.(2)根据实验测得的6组数据,在图2中描点,作出了2条图线.你认为正确的是(选填“①”或“②”),并由图线求出电阻R x= Ω.(保留2位有效数字)图1图25.[2020四川德阳高三诊断考试]测量电流表G1的内阻r1的电路如图甲所示.供选择的仪器如下:A.待测电流表G1(0~1 mA,内阻约为200 Ω);B.电流表G2(0~6 mA,内阻约为50 Ω);C.定值电阻R1(300 Ω);D.定值电阻R2(50 Ω);E.滑动变阻器R3(0~500 Ω);F.滑动变阻器R4(0~10 Ω);G.干电池(1.5 V);H.开关S及导线若干.(1)定值电阻应选,滑动变阻器应选.(均填器材前对应的字母序号)(2)补全实验步骤:①按电路图连接电路,;②闭合开关S,移动滑动触头至某一位置,记录G1、G2的读数I1、I2;③多次移动滑动触头,记录相应的G1、G2的读数I1、I2;④以I2为纵坐标,I1为横坐标,在图乙中作出相应图线.(3)根据I2-I1图线的斜率k及定值电阻,写出待测电流表内阻的表达式:(用题中所给字母表示).6.[2016海南,12,9分]某同学改装和校准电压表的电路图如图所示,图中虚线框内是电压表的改装电路.(1)已知表头G满偏电流为100 μA,表头上标记的内阻值为900 Ω.R1、R2和R3是定值电阻.利用R1和表头构成1 mA的电流表,然后再将其改装为两个量程的电压表.若使用a、b两个接线柱,电压表的量程为1 V;若使用a、c两个接线柱,电压表的量程为3 V,则根据题给条件,定值电阻的阻值应选R1=Ω,R2=Ω,R3=Ω.(2)用量程为3 V,内阻为2 500 Ω的标准电压表对改装表3 V挡的不同刻度进行校准.所用电池的电动势E为5 V;滑动变阻器R有两种规格,最大阻值分别为50 Ω和5 kΩ.为方便实验中调节电压,图中R应选用最大阻值为Ω的滑动变阻器.(3)校准时,在闭合开关S前,滑动变阻器的滑动端P应靠近(填“M”或“N”)端.(4)若由于表头G上标记的内阻值不准,造成改装后电压表的读数比标准电压表的读数偏小,则表头G内阻的真实值(填“大于”或“小于”)900 Ω.7.[2016全国Ⅱ,23,9分]某同学利用图(a)所示电路测量量程为2.5 V的电压表的内阻(内阻为数千欧姆),可供选择的器材有:电阻箱R(最大阻值99 999.9 Ω),滑动变阻器R1(最大阻值50 Ω),滑动变阻器R2(最大阻值5 kΩ),直流电源E(电动势3 V),开关1个,导线若干.实验步骤如下:①按电路原理图(a)连接线路;②将电阻箱阻值调节为0,将滑动变阻器的滑片移到与图(a)中最左端所对应的位置,闭合开关S;③调节滑动变阻器,使电压表满偏;④保持滑动变阻器滑片的位置不变,调节电阻箱阻值,使电压表的示数为2.00 V,记下电阻箱的阻值.回答下列问题:(1)实验中选择滑动变阻器(填“R1”或“R2”).(2)根据图(a)所示电路将图(b)中实物图连线.图(b)(3)实验步骤④中记录的电阻箱阻值为630.0 Ω,若认为调节电阻箱时滑动变阻器上的分压不变.计算可得电压表的内阻为Ω(结果保留到个位).(4)如果此电压表是由一个表头和电阻串联构成的,可推断该表头的满刻度电流为(填正确答案标号).A.100 μAB.250 μAC.500 μAD.1 mA考点3 实验:描绘小电珠的伏安特性曲线高考帮·揭秘热点考向[2020江苏,10,8分]某同学描绘一种电子元件的I-U关系图像,采用的实验电路图如图甲所示,为电压表,为电流表,E为电源(电动势约6 V),R为滑动变阻器(最大阻值20 Ω),R0为定值电阻,S为开关.(1)请用笔画线代替导线,将图乙所示的实物电路连接完整.图甲图乙(2)调节滑动变阻器,记录电压表和电流表的示数如下表:电压U/V 0.000 0.250 0.500 0.650 0.700 0.725 0.750电流0.00 0.10 0.25 0.60 1.70 4.30 7.50I/mA图丙请根据表中的数据,在方格纸上作出该元件的I-U图线.(3)根据作出的I-U图线可知,该元件是(选填“线性”或“非线性”)元件.(4)在上述测量中,如果用导线代替电路中的定值电阻R0,会导致的两个后果是.A.电压和电流的测量误差增大B.可能因电流过大烧坏待测元件C.滑动变阻器允许的调节范围变小D.待测元件两端电压的可调节范围变小拓展变式1.[2020全国Ⅱ,23,10分]某同学要研究一小灯泡L(3.6 V,0.30 A)的伏安特性.所用器材有:电流表A1(量程200 mA,内阻R g1=10.0 Ω)、电流表A2(量程500 mA,内阻R g2=1.0 Ω)、定值电阻R0(阻值R0=10.0 Ω)、滑动变阻器R1(最大阻值10 Ω)、电源E(电动势4.5 V,内阻很小)、开关S和若干导线.该同学设计的电路如图(a)所示.(1)根据图(a),在图(b)的实物图中画出连线.(2)若I1、I2分别为流过电流表A1和A2的电流,利用I1、I2、R g1和R0写出:小灯泡两端的电压U=,流过小灯泡的电流I=.为保证小灯泡的安全,I1不能超过mA.(3)实验时,调节滑动变阻器,使开关闭合后两电流表的示数为零.逐次改变滑动变阻器滑片位置并读取相应的I1和I2.所得实验数据在下表中给出.I1/mA32 55 85 125 144 173I2/mA 171 229 299 379 424 470根据实验数据可算得,当I1=173 mA时,灯丝电阻R=Ω(保留1位小数).(4)如果用另一个电阻替代定值电阻R0,其他不变,为了能够测量完整的伏安特性曲线,所用电阻的阻值不能小于Ω(保留1位小数).2.[2021浙江绍兴诊断性测试](1)在“描绘小灯泡的伏安特性曲线”实验中:(i)为完成实验,在图甲提供的实验器材中,除了①②⑥⑨以外,还需要(填图中序号),共需要根导线;图甲图乙(ii)小灯泡的规格是“2.5 V,0.75 W”,某次测量时电流表和电压表的示数如图乙所示,则电流I=A,电压U=V.(2)在学习了伏安法测电阻后,小明用电流表内接法和外接法分别测量了同一个定值电阻的电流、电压,并将得到的数据描绘到U-I图上,如图丙所示.图丙(i)其中“×”组数据对应滑动变阻器的(填“分压”或“限流”)接法;(ii)在图中,由电流表外接法得到的数据点是用(填“·”或“×”)表示的.考点4 实验:测定电源电动势和内阻高考帮·揭秘热点考向1.[2020天津,9(2),6分]某实验小组选用以下器材测定电池组的电动势和内阻,要求测量结果尽量准确.电压表(量程0~3 V,内阻约为3 kΩ)电流表(量程0~0.6 A,内阻约为1 Ω)滑动变阻器(0~20 Ω,额定电流1 A)待测电池组(电动势约为3 V,内阻约为1 Ω)开关、导线若干①该小组连接的实物电路如图甲所示,经仔细检查,发现电路中有一条导线连接不当,这条导线对应的编号是.图甲图乙②改正这条导线的连接后开始实验,闭合开关前,滑动变阻器的滑片P应置于滑动变阻器的端(填“a”或者“b”).③实验中发现调节滑动变阻器时,电流表读数变化明显但电压表读数变化不明显.为了解决这个问题,在电池组负极和开关之间串联一个阻值为5 Ω的电阻,之后该小组得到了几组电压表读数U和对应的电流表读数I,并作出U-I图像,如图乙所示.根据图像可知,电池组的电动势为V,内阻为Ω.(结果均保留两位有效数字)2.[2020北京,16,9分]用图1所示的甲、乙两种方法测量某电源的电动势和内电阻(约为1 Ω).其中R为电阻箱,电流表的内电阻约为0.1 Ω,电压表的内电阻约为3 kΩ.(1)利用图1中甲图实验电路测电源的电动势E和内电阻r,所测量的实际是图2中虚线框所示“等效电源”的电动势E'和内电阻r'.若电流表内电阻用R A表示,请你用E、r和R A表示出E'、r',并简要说明理由.(2)某同学利用图像分析甲、乙两种方法中图3由电表内电阻引起的实验误差.在图3中,实线是根据实验数据(甲:U=IR,乙:I=)描点作图得到的U-I图像;虚线是该电源的路端电压U随电流I变化的U-I图像(没有电表内电阻影响的理想情况).在图3中,对应甲电路分析的U-I图像是:;对应乙电路分析的U-I图像是:.(3)综合上述分析,为了减小由电表内电阻引起的实验误差,本实验应选择图1中的(填“甲”或“乙”).拓展变式1.[2020浙江7月选考,18,7分]某同学分别用图1甲和图1乙的电路测量同一节干电池的电动势和内阻.(1)请在虚线框中画出图1乙的电路图;甲乙图1(2)某次测量时电流表和电压表的示数如图2所示,则电流I= A,电压U= V;(3)实验得到如图3所示的两条直线,图中直线Ⅰ对应电路是图1(选填“甲”或“乙”);(4)该电池的电动势E= V(保留三位有效数字),内阻r= Ω(保留两位有效数字).图2图32.某同学要用电阻箱和电压表测量某水果电池组的电动势和内阻,考虑到水果电池组的内阻较大,为了提高实验的精度,需要测量电压表的内阻.实验室中恰好有一块零刻度在表盘中央的双向电压表,该同学便充分利用该电压表,设计了如图甲所示的实验电路图,既能实现对该电压表内阻的测量,又能利用该电压表完成对水果电池组电动势和内阻的测量.该同学用到的实验器材有:待测水果电池组(电动势约4 V、内阻约50 Ω),双向电压表(量程为0~2 V、内阻约为2 kΩ),电阻箱(阻值为0~9 999 Ω),滑动变阻器(阻值为0~200 Ω),一个单刀双掷开关及若干导线.(1)该同学按图甲所示电路图连接好电路后,首先测量了电压表内阻.请完善测量电压表内阻的实验步骤.①将R1的滑动触片滑至最左端,将开关S拨向1位置,将电阻箱阻值调为零;②调节R1的滑动触片,使电压表示数达到满偏电压U max;③保持R1的滑动触片位置不变,调节R2,使电压表的示数达到,读出电阻箱的阻值,记为R0,则电压表的内阻R V=.(2)若测得电压表内阻为2 kΩ,可分析此测量值(填“大于”“等于”或“小于”)真实值.(3)接下来测量水果电池组的电动势和内阻,实验步骤如下:①将电阻箱阻值调至最大,将开关S拨至(填“1”或“2”)位置,将R1的滑动触片移到最(填“左”或“右”)端,不再移动;②调节电阻箱的阻值,使电压表的示数达到一合适值,记录电压表的示数U和电阻箱的阻值R;③重复步骤②,记录多组电压表的示数和对应的电阻箱的阻值.(4)根据(3)中记录的数据,作出-图像,如图乙所示,图像的纵截距为b,斜率为k,则水果电池组的电动势为,内阻为.3.[2018海南,12,12分]某同学利用图(a)中的电路测量电流表的内阻R A(约为5 Ω)和直流电源的电动势E (约为10 V).图中R1和R2为电阻箱,S1和S2为开关.已知电流表的量程为100 mA,直流电源的内阻为r.(1)断开S2,闭合S1,调节R1的阻值,使满偏;保持R1的阻值不变,闭合S2,调节R2,当R2的阻值为4.8 Ω时的示数为48.0 mA.忽略S2闭合后电路中总电阻的变化,经计算得R A=Ω;(保留2位有效数字)(2)保持S1闭合,断开S2,多次改变R1的阻值,并记录电流表的相应示数.若某次R1的示数如图(b)所示,则此次R1的阻值为Ω;图(a) 图(b) 图(c)(3)利用记录的R1的阻值和相应的电流表示数I,作出I-1-R1图线,如图(c)所示.用电源的电动势E、内阻r和电流表内阻R A表示I-1随R1变化的关系式为I-1=.利用图(c)可求得E= V. (保留2位有效数字)4.某实验小组设计了如图甲所示的电路来测量蓄电池的电源电动势和内电阻.U2/V 5.0 4.5 4.0 3.2 3.0 2.5 2.0U1/V 0.66 1.00 1.33 1.80 2.00 2.32 2.68(1)定值电阻R1=20 Ω,连接好电路,闭合开关S,改变滑动变阻器滑片位置,发现电压表V1有读数,电压表V2始终无读数,经检查发现电路中存在断路故障,则该故障可能在(选填“ab”、“bc”或“cd”)两点间.(已知连接电表的导线都是正常的)(2)排除故障后,闭合开关S,调节滑动变阻器的阻值,记录多组电压表的示数U1、U2,如上表所示,请根据表中数据在图乙中作出U2-U1图像.(3)由U2-U1图像可知,电源电动势E=V,内阻r=Ω.(结果均保留两位有效数字)(4)为减小系统误差,R1可以选择比上述(填“较大”、“较小”)一些的阻值.考点5 实验:练习使用多用电表高考帮·揭秘热点考向[2017全国Ⅲ,23,9分]图(a)为某同学组装完成的简易多用电表的电路图.图中E是电池;R1、R2、R3、R4和R5是固定电阻,R6是可变电阻;表头○G的满偏电流为250 μA,内阻为480 Ω.虚线方框内为换挡开关,A端和B端分别与两表笔相连.该多用电表有5个挡位,5个挡位为:直流电压1 V挡和5 V 挡,直流电流1 mA挡和2.5 mA挡,欧姆×100挡.图(a) 图(b)(1)图(a)中的A端与(填“红”或“黑”)色表笔相连接.(2)关于R6的使用,下列说法正确的是(填正确答案标号).A.在使用多用电表之前,调整R6使电表指针指在表盘左端电流“0”位置B.使用欧姆挡时,先将两表笔短接,调整R6使电表指针指在表盘右端电阻“0”位置C.使用电流挡时,调整R6使电表指针尽可能指在表盘右端电流最大位置(3)根据题给条件可得R1+R2=Ω,R4=Ω.(4)某次测量时该多用电表指针位置如图(b)所示.若此时B端是与“1”相连的,则多用电表读数为;若此时B端是与“3”相连的,则读数为;若此时B端是与“5”相连的,则读数为.(结果均保留3位有效数字)拓展变式1.在“练习使用多用电表”的实验中:(1)如图甲为一正在测量中的多用电表表盘.甲同学利用多用电表的直流50 mA挡测量电流,则读数为mA.(2)乙同学利用多用电表测量某一只电阻时,他用电阻“×100”挡测量时发现指针偏转角度过小,为了得到比较准确的测量结果,请从下列选项中挑出合理的步骤,操作顺序为(填写选项前的字母).A.将选择开关旋转到电阻挡“×1 k”的位置B.将选择开关旋转到电阻挡“×10 ”的位置C.将两表笔分别与被测电阻的两根引线相接完成测量D.将两表笔短接,调节欧姆调零旋钮使指针指向“0 Ω”(3)丙同学想设计一个实验,测量多用电表“×1 Ω”挡的内部总电阻和内部电源的电动势.指针式多用电表欧姆挡的内部电路是由直流电源、调零电阻和表头相串联而成.给定的器材有:待测多用电表,量程为100 mA的电流表,最大电阻为20 Ω的滑动变阻器,鳄鱼夹,开关,导线若干.实验过程如下.①实验前将多用电表调至“×1 Ω”挡,将红、黑表笔短接,调节旋钮,使指针指向电阻的零刻度.②用鳄鱼夹将红、黑表笔固定在图乙的两接线柱上,请用笔画线代替导线将图乙电路连接完整.③调节滑动变阻器,读出多用电表示数R、毫安表示数I,求出电流倒数,记录在下面的表格中,请根据表格数据在图丙的坐标系中描点作图.R/Ω 4 7 10 14 18 20I/10-38.0 67.0 60.0 52.0 45.0 43.0A12.8 14.9 16.7 19.2 22.2 23.2/A-1④请通过图线求出多用电表内部电源的电动势为V,内部总电阻为Ω.(结果保留三位有效数字)⑤电流表存在一定的内阻,这对实验结果(填“有影响”或“无影响”).2.某兴趣小组自制了一个多量程的欧姆表,其电路图如图甲所示.其中电池的电动势E=1.5 V,内阻可忽略不计;表头G的量程I g=60 μA,内阻R g=2 kΩ,表头的表盘如图乙所示.(1)①开关S1拨至“×1 k”挡,将滑动变阻器R0滑片调到最左端.②将红、黑表笔短接,此时表头的读数如图乙所示,该读数为μA.由此可知,滑动变阻器R0的最大阻值为 kΩ(结果保留2位有效数字).③调节滑动变阻器R0的滑片位置,使电表指针满偏.④将被测电阻R x接在红、黑表笔之间,此时电表指针指向20 μA处,则该被测电阻的阻值为kΩ(结果保留2位有效数字).⑤根据上述原理,将表头的电流刻度改成与之相对的电阻值刻度,即做成一个欧姆表.(2)图中R3的阻值为 kΩ(结果保留3位有效数字).(3)电池使用一段时间后电动势E减小为1.44 V,改装后的欧姆表仍可以调零.若某次测量结果的读数为50 kΩ,则该被测电阻的真实阻值是 kΩ;若测量结果的读数为25 Ω,则该被测电阻的真实阻值是Ω.(结果均保留2位有效数字)3.如图所示,已知黑箱外有A、B、C三个接线柱,黑箱内有一个定值电阻和一个二极管,它们的两端都直接接在接线柱上.用多用电表依次测三个接线柱间的阻值,结果如下表所示.请判定黑箱内的结构.红表笔A A B C C B黑表笔B C C B A A阻值/100 150 50 2 000 2100 100Ω答案专题十恒定电流考点1 电路的分析与计算1.A由题图(b)可知,在0~1 s时间内,电容器两极板之间电压为零,说明电容器没有充放电,电路中没有电流,根据欧姆定律可知电阻R两端电压为零;在1~2 s时间内,电容器两极板之间电压均匀增大,根据I1==C,可知电路中有恒定电流对电容器充电,则电阻R两端电压也恒定且为=I1R;在2~3 s时间内,电容器两极板之间电压恒定且不为零,说明电容器带电荷量不变,电路中没有电流,电阻R两端电压为零;在3~5 s时间内,由I2=,Δt2=2Δt1,Δ=I2R可知,Δ=2Δ,又电容器充放电时电流反向,综合分析选项A正确.2.ABD 开关S闭合,电机工作,外电路的总电阻减小,由闭合电路欧姆定律可知总电流增大,电源的内阻分压增大,路端电压减小,则车灯两端的电压减小,流过车灯的电流减小,A、B正确,C 错误;由P=EI可知,由于电路的总电流增大,则电源的总功率增大,D正确.1.D根据公式W=Pt及表可知,这些电器一天消耗的电能为W=2 kW·1 h+1.2 kW·3 h+0.1 kW·2 h+0.016 kW·4 h+0.009 kW·24 h=6.08 kW·h,又知1 kW·h=3.6×106J,可得W≈2.2×107J,选项D正确.2.(1)R2=0时,电阻R1消耗的功率最大,最大功率是2 W.(2)R2=2.5 Ω时,滑动变阻器消耗的功率最大,最大功率是2.5 W.(3)R2=1.5 Ω时,电源的输出功率最大,最大功率是3.125 W.解析:(1)定值电阻R1消耗的电功率为P1=I2R1=,可见当滑动变阻器的阻值R2=0时,R1消耗的功率最大,最大功率为P1 max==2 W.(2)将定值电阻R1看作电源内阻的一部分,则电源的等效内阻r'=R1+r=2.5 Ω,故当滑动变阻器的阻值R2=r'=2.5 Ω时,滑动变阻器消耗的功率最大,最大功率为P2 max==2.5 W.(3)由电源的输出功率与外电阻的关系可知,当R1+R2=r,即R2=r-R1=(2-0.5) Ω=1.5 Ω时,电源有最大输出功率,最大功率为P出max==3.125 W.3.BCD充电时,通过R的电流逐渐减小,选项A错误;若R增大,充电的最大电流减小,电容器充电时间变长,选项B正确;若C增大,电容器充满电后所带的电荷量增多,则闪光灯闪光一次通过的电荷量增大,选项C正确;若E减小为85 V,此时E仍大于闪光灯导通所需要的电压,所以电容器充满电后电压仍然等于闪光灯导通所需要的电压,所以闪光灯闪光一次通过的电荷量不变,选项D正确.4.A在电源的路端电压与干路电流的关系图像中,图线与纵轴的交点表示电动势,所以由题图可知该电池帆板的电动势为2.80 V,A正确.由闭合电路欧姆定律E=U+Ir可知内阻r=,取外电路电阻R1>R2,两电阻的U-I图线与原图线(如图甲所示)分别交于P1、P2,则r1=为E与P1连线的斜率,r2=为E与P2连线的斜率,由分析可知r1<r2,B错误.在原图中作出阻值为1 k Ω的电阻的U-I图线,如图乙所示,该图线与原图线交于(1.78 mA,1.78 V),此交点即表示电阻的实际状态,所以电源的输出功率约为1.78 V×1.78 mA≈3.2×10-3 W,此时电源的效率η==≈64%,故C、D错误.考点2实验:测定金属的电阻率1.①0.200(0.196~0.204均可)②如图所示。
