自动控制理论总复习

一、单选题（共20题，40分）1、在伯德图中反映系统抗高频干扰能力的是( )（2.0）A、低频段B、中频段C、高频段D、无法反应正确答案： C2、设单位负反馈控制系统的开环传递函数G(s)=，其中K>0,a>0，则闭环控制系统的稳定性与（）o（2.0）A、K值的大小有关B、a值的大小有关C、a和K值的大小有关D、a和K值的大小无关正确答案： D3、关于线性系统稳态误差，正确的说法是：( )（2.0）A、一型系统在跟踪斜坡输入信号时无误差B、C、增大系统开环增益K可以减小稳态误差D、增加积分环节可以消除稳态误差，而且不会影响系统稳定性正确答案： C4、传递函数定义线性定常系统在零初始状态下系统输出拉氏变换与输入拉氏变换之（）。

（2.0）A、积B、比C、和D、差正确答案： B5、下列系统中属于不稳定的系统是( )。

（2.0）A、闭环极点为的系统B、闭环特征方程为的系统C、阶跃响应为的系统D、脉冲响应为的系统正确答案： D6、系统开环对数幅频特性L(ω)中频段主要参数的大小对系统的（）性能无影响。

（2.0）A、动态B、稳态C、相对稳定性D、响应的快速性正确答案： D7、设控制系统的开环传递函数为，该系统为( )（2.0）A、 0型系统B、Ⅰ型系统C、Ⅱ型系统D、Ⅲ型系统正确答案： B8、确定系统根轨迹的充要条件是（）。

（2.0）A、根轨迹的模方程B、根轨迹的相方程C、根轨迹增益D、根轨迹方程的阶次正确答案： C9、高阶系统的主导闭环极点越靠近虚轴，则系统的 ( )（2.0）A、准确度越高B、准确度越低C、响应速度越快D、响应速度越慢正确答案： D10、闭环系统的动态性能主要取决于开环对数幅频特性的( )（2.0）A、低频段B、开环增益C、高频段D、中频段正确答案： D11、Z变换中复变量z的物理含义是什么？（2.0）A、滞后一个采样周期。

B、超前一个采样周期。

C、跟复变量s一样。

D、没有什么物理含义，就是为了计算方便。

自动控制理论复习提纲（第1章）1.什么是自动控制？2.什么是自动控制理论？包括那三大部分？3.经典理论和现代理论的特点是什么？4.什么是自动控制系统？5.什么是反馈控制原理？6.三种基本控制方式是什么？7.按输入量的变化规律，控制系统可以分为哪几类？8.对控制系统的基本要求是什么？9.典型输入信号包括哪几种？自动控制理论复习提纲（第2章）1.什么是数学模型？2.经典理论常用数学模型包括哪几种？3.什么是控制系统的运动模态？有什么决定？4.什么是传递函数？5.传递函数的三种表达式形式分别是什么？6.动态结构图的四种基本组成单元是什么？7.结构图的基本连接方式包括哪三种？8.结构图的化简规则有哪些？9.信号流图的组成单元包括哪两种？10.什么是梅逊公式？学会应用梅逊公式求闭环传递函数。

11.典型结构的几个闭环传递函数：Фr(s), Фn(s)，Фer(s)，Фen(s)自动控制理论复习提纲（第3章）1.什么是时域分析法？2.时域性能指标的定义。

3.二阶系统的数学模型：结构图、开环传递函数、闭环传递函数、五种阻尼状态及其响应特征。

4.欠阻尼二阶系统的单位阶跃响应：特征根表达式、响应表达式、性能指标关系式。

5.二阶系统的两种性能改善措施：结构、传函、特点。

6.什么是主导极点和偶极子？7.高阶系统的降阶方法。

8.什么是控制系统的稳定性？9.控制系统稳定的充分必要条件是什么？10.劳斯判据：充分必要条件、劳斯表的构造方法、两种特殊情况的处理方法。

11.劳斯判据的四种应用：判稳、求取不稳定根的个数、确定待定参会素的稳定范围、判断系统的相对稳定程度。

12.什么是误差和稳态误差？稳态误差的定义式。

13.稳态误差的一般计算式和简化计算式。

14.减小或消除稳态误差的三种措施是什么？自动控制理论复习提纲（第4章）1.什么是根轨迹？2.三种根轨迹方程分别是什么？3.8条根轨迹法则分别是什么？4.学会绘制四阶以下（含）系统根轨迹。

《自动控制原理》复习提纲自动控制原理复习提纲第一章：自动控制系统基础1.1自动控制的基本概念1.2自动控制系统的组成1.3自动控制系统的性能指标1.4自动控制系统的数学建模第二章：系统传递函数与频率响应2.1一阶惯性系统传递函数及特性2.2二阶惯性系统传递函数及特性2.3高阶惯性系统传递函数及特性2.4惯性环节与纯时延环节的传递函数2.5开环传递函数与闭环传递函数2.6频率响应曲线及其特性第三章：传递函数的绘制和分析3.1 Bode图的绘制3.2 Bode图的分析方法3.3 Nyquist图的绘制和分析3.4极坐标图的应用3.5稳定性分析方法第四章：闭环控制系统及稳定性分析4.1闭环控制系统4.2稳定性的概念和判据4.3 Nyquist稳定性判据4.4 Bode稳定性判据4.5系统的稳态误差分析第五章：比例、积分和微分控制器5.1比例控制器的原理和特性5.2积分控制器的原理和特性5.3微分控制器的原理和特性5.4比例积分(P)控制系统5.5比例积分微分(PID)控制系统第六章：根轨迹法6.1根轨迹的概念和基本性质6.2根轨迹的绘制方法6.3根轨迹法的稳定性判据6.4根轨迹设计法则6.5根轨迹法的应用案例第七章：频域设计方法7.1频域设计基本思想7.2平衡点反馈控制法7.3频域设计法的应用案例7.4系统频率响应的优化设计7.5频域方法的灵敏度设计第八章：状态空间分析和设计8.1状态空间模型的建立8.2状态空间的矩阵表示8.3状态空间系统的特性8.4状态空间系统的稳定性分析8.5状态空间设计方法和案例第九章：模糊控制系统9.1模糊控制的基本概念9.2模糊控制系统的结构9.3模糊控制器设计方法9.4模糊控制系统的应用案例第十章：遗传算法与控制系统优化10.1遗传算法的基本原理10.2遗传算法在控制系统优化中的应用10.3遗传算法设计方法和案例第十一章：神经网络及其应用11.1神经网络的基本概念和结构11.2神经网络训练算法11.3神经网络在控制系统中的应用11.4神经网络控制系统设计和优化方法第十二章：自适应控制系统12.1自适应控制的基本概念12.2自适应控制系统的结构12.3自适应控制器设计方法12.4自适应控制系统的应用案例第十三章：系统辨识与模型预测控制13.1系统辨识的基本概念13.2建模方法及其应用13.3模型预测控制的原理13.4模型预测控制系统设计和优化方法第十四章：多变量控制系统14.1多变量控制系统的基本概念14.2多变量系统建模方法14.3多变量系统稳定性分析14.4多变量系统控制器设计14.5多变量系统优化控制方法以上是《自动控制原理》的复习提纲，内容覆盖了自动控制系统的基本概念、传递函数与频率响应、传递函数的绘制和分析、闭环控制系统及稳定性分析、比例、积分和微分控制器、根轨迹法、频域设计方法、状态空间分析和设计、模糊控制系统、遗传算法与控制系统优化、神经网络及其应用、自适应控制系统、系统辨识与模型预测控制、多变量控制系统等知识点。

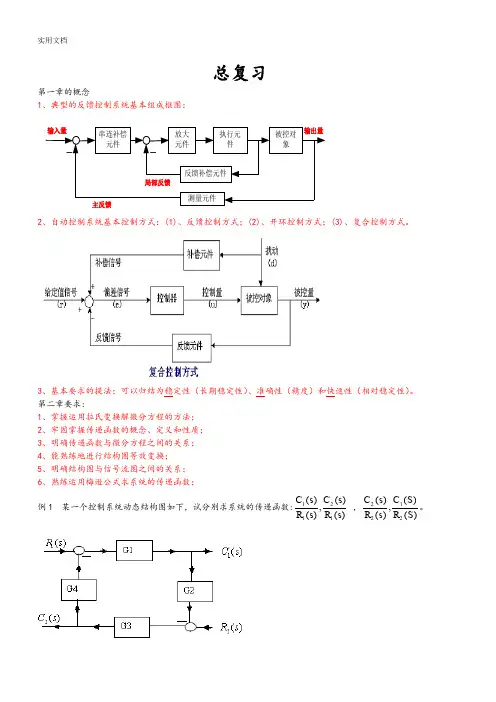

总复习第一章的概念1、典型的反馈控制系统基本组成框图：2、自动控制系统基本控制方式：(1)、反馈控制方式；(2)、开环控制方式；(3)、复合控制方式。

3、基本要求的提法：可以归结为稳定性（长期稳定性）、准确性（精度）和快速性（相对稳定性）。

第二章要求:1、掌握运用拉氏变换解微分方程的方法；2、牢固掌握传递函数的概念、定义和性质；3、明确传递函数与微分方程之间的关系；4、能熟练地进行结构图等效变换；5、明确结构图与信号流图之间的关系；6、熟练运用梅逊公式求系统的传递函数；例1 某一个控制系统动态结构图如下，试分别求系统的传递函数:)()(,)()(1211s R s C s R s C ，)()(,)()(2122S R S C s R s C 。

43213211243211111)()(,1)()()(G G G G G G G s R s C G G G G s G s R s C --=-=例2 某一个控制系统动态结构图如下，试分别求系统的传递函数：)()(,)()(,)()(,)()(s N S E s R s E s N s C s R s C 。

例例4、一个控制系统动态结构图如下，试求系统的传递函数。

X r5214323211)()(W W W W W W S X S X r c ++=例5 如图RLC 电路，试列写网络传递函数 U c (s)/U r (s).解: 零初始条件下取拉氏变换：例6某一个控制系统的单位阶跃响应为：t te et C --+-=221)(，试求系统的传递函数、微分方程和脉冲响应。

解：传递函数： )1)(2(23)(+++=s s s s G ，微分方程：)(2)(3)(2)(3)(22t r dt t dr t c dt t dc dtt c d +=++ 脉冲响应：t te et c 24)(--+-=例7一个控制系统的单位脉冲响应为t te et C ---=24)(，试求系统的传递函数、微分方程、单位阶跃响应。

第1章引论1.1复习笔记自动控制，就是采用控制装置使被控对象自动地按照给定的规律运行，使被控对象的一个或数个物理量能够在一定的精度范围内按照给定的规律变化。

一、开环控制和闭环控制自动控制系统有两种最基本的形式：开环控制和闭环控制。

1.开环控制（1）开环控制的框图开环控制的示意框图如图1-1所示图1-1 开环控制示意框图（2）开环控制的特点在控制器与被控对象之间只有正向控制作用而没有反馈控制作用，即系统的输出量对控制量没有影响。

2.闭环控制（1）闭环控制的框图闭环控制的示意框图如图1-2所示图1-2 闭环控制示意框图（2）闭环控制的特点在控制器与被控对象之间，不仅存在着正向作用，而且存在着反馈作用，即系统的输出量对控制量有直接影响。

二、自动控制系统的类型根据不同的分类方法，自动控制系统的类型有如下分类：1.随动系统与自动调整系统（1）随动系统：输入量总在频繁地或缓慢地变化，要求系统的输出量能够以一定的准确度跟随输入量而变化。

（2）自动调整系统：输入保持为常量，或整定后相对保持常量，而系统的任务是尽量排除扰动的影响，以一定准确度将输出量保持在希望的数值上。

2.线性系统和非线性系统（1）线性系统：组成系统的元器件的特性均为线性（或基本为线性），能用线性常微分方程描述其输入与输出关系的系统。

（2）非线性系统：组成系统的元器件中，只要有一个元器件的特性不能用线性方程描述，该系统即为非线性系统。

3.连续系统与离散系统（1）连续系统：各部分的输入和输出信号都是连续函数的模拟量。

（2）离散系统：某一处或数处的信号以脉冲列或数码的形式传递的系统。

4.单输入单输出系统与多输入多输出系统（1）单输入单输出系统：其输入量和输出量各为一个，系统结构较为简单。

（2）多输入多输出系统：其输入量和输出量多于一个，系统结构较为复杂，回路多。

5.确定系统与不确定系统（1）确定系统：系统的结构和参数是确定的、已知的，系统的输入信号（包括参考输入及扰动）也是确定的，可用解析式或图表确切表示。

自动控制原理中及复习试题材料答案解析(总9页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--《自动控制原理》综合复习资料一、简答题1、常见的建立数学模型的方法有哪几种各有什么特点解：分析法（机理建模法）、实验法（系统辨识）和综合法。

机理分析法：机理明确，应用面广，但需要对象特性清晰实验测试法：不需要对象特性清晰，只要有输入输出数据即可，但适用面受限综合法：以上两种方法的结合通常是机理分析确定结构，实验测试法确定参数，发挥了各自的优点，克服了相应的缺点2、常用改善二阶系统得措施有哪些，并对其简介？比例—微分控制；测速反馈控制；解：比例—微分控制：系统同时受误差信号和误差微分信号的双重控制，可改善系统性能而不影响稳态误差；测速反馈控制：将速度信号反馈到系统输入端，并与误差信号比较，可增大系统阻尼，改善系统动态性能3、自动控制原理中，对线性控制系统进行分析的方法有哪些解：时域分析法、根轨迹法、频率特性法4、减小稳态误差的措施主要有解：增大系统开环增益或扰动作用点前系统的前向通道增益；在系统的前向通道或主反馈通道设置串联校正环节；采用串级控制抑制内回路扰动5、系统的性能指标有哪些？解：控制系统在典型输入信号作用下性能指标由动态性能指标和稳态性能指标组成；系统动态性能指标有：延迟时间；上升时间；峰值时间；调节时间；超调量；系统的稳态性能指标：稳态误差6、判断线性定常系统稳定的方法有哪几种？解：劳斯判据；赫尔维茨判据；根轨迹法；频率稳定判据；柰氏判据二、计算题1、RC 无源网络电路图如下图所示，试列写该系统的微分方程，并求传递函数Uc(s)/Ui(s)。

解：列写电路方程：⎪⎩⎪⎨⎧+==+=+=2222111C C C C R C CC i u R i u i i i i u u u 其中，⎪⎪⎪⎩⎪⎪⎪⎨==t uC C C R tuC C d d C i R u i d 222111111化简得：()()i tui t ui c t uc t uc u d dC R R C d d C R C R u d d C R C R R C d d C R C R +++=++++2211222211222111222211由拉氏变换得：1)(1)()()()(22211122211221122211+++++++==s C R C R C R s C R C R s C R C R s C R C R s U s U s G i C2、试简化下图所示系统方框图求其传递函数解：由Mason 公式得闭环传函∆∆=Φ∑=nk kk P s 1)(由方框图得，系统只有一条前向通道，即1=n ， +-+-=∆∑∑∑3211l l l12211H G G G l+-=∑，032===∑∑ l l所以得12211H G G G -+=∆11G P =，121H G =∆所以系统传递函数1221121111)(H G G G H G G P s -+=∆∆=Φ 3、已知二阶系统方框图如图所示如要求：(1）由单位斜坡函数输入所引起的稳态误差为；(2) 系统的暂态调节时间3=s t 秒（%5±误差带）；试求二阶系统闭环传函。

《自动控制原理》课程综合复习资料一、单选题1.关于自动控制系统的组成，下列说法正确的是（）。

A.自动控制系统包括比较环节、控制器、执行器、被控对象和传感器五部分。

B.自动控制系统包括控制器、被控对象和传感器三部分。

C.自动控制系统包括控制器、执行器、被控对象和传感器四部分。

D.自动控制系统包括控制系统的输入、控制器、执行器、被控对象和传感器和控制系统输出等。

答案：C2.关于传递函数，下面说法正确的是（）。

A.传递函数与微分方程的相互转化可以不用满足零初始条件。

B.传递函数能反映系统的物理结构。

C.系统传递函数分母的阶次n与分子的阶次m满足关系m>n。

D.传递函数只适合单输入单输出系统，不适合多输入多输出系统。

答案：D3.对复杂的结构图或信号流通图，系统的传递函数可以采用（）直接求出。

A.终值定理B.初值定理C.方框图变换D.梅森增益公式答案：D4.一阶系统的单位阶跃响应曲线中，误差带选2%时，调节时间为（）。

A.TB.2TC.3TD.4T答案：D5.一阶微分环节属于（）类型的校正环节。

A.超前校正B.滞后校正C.先超前后滞后D.先滞后后超前 答案：A6.图中有几条回路（）。

A.2条B.3条C.4条D.5条 答案：B7.信号流图特征式的计算公式为（）。

A. B.C. D.答案：D8.图中有几条前向通道（）。

A.2条B.3条C.4条D.5条 答案：C9.已知系统的闭环特征方程为32310330+++=s s s ，则系统实部为正的特征根个数有（）。

A.0个1a b c d e f a bc defΔL L L L L L =---+∑∑∑1+a b c d e f abc defΔL L L L L L =++∑∑∑1+a b c d e f abcdefΔL L L L L L =-++∑∑∑1a b c d e f abc defΔL L L L L L =-+-+∑∑∑B.1个C.2个D.3个 答案：C10.已知系统的开环传递函数为()(1)(2)=++KG s s s s ，则闭环系统稳定的参数取值范围是（）。

《自动控制理论》复习重点1. 两个传递函数分别为G 1(s)与G 2(s)的环节，以并联方式连接，其等效传递函数为()G s ，若两个系统串联，则等效传递函数为G(s).2. 根轨迹概念。

3. 传递函数概念。

4.对自动控制系统的基本要求可以概括为三个方面。

5.在经典控制理论中，判断线性控制系统稳定性的方法。

6.控制系统的数学模型取决于？ 7. 数学模型的概念，在古典控制理论中系统数学模型有哪些？8. 最小相位系统是指？9. 超前校正主要是用于改善哪些性能？10. 若减少二阶欠阻尼系统超调量，可采取的措施？11. 根轨迹的概念？绘制根轨迹的相角条件、幅值条件是？。

12. 相角裕度是指？幅值裕度是指？13. 频域性能指标与时域性能指标有着对应关系，开环频域性能指标中的幅值穿越频率c ω对应时域性能指标？14. 若某系统的根轨迹有两个起点位于原点，则说明该系统？15. 开环频域性能指标中的相角裕度γ对应时域性能指标？第二章重点：1、传递函数的求解方法。

（参考课后练习题）2、梅逊公式化简写出下图所示系统的传递函数()()C s R s 。

（题目仅供参考，要求掌握梅逊公式化简方法。

）第三章重点：劳斯稳定判据：（切记劳斯判据方法，参见课本例题即可。

）第四章重点：（主要复习第4章的根轨迹的画法，题目仅供参考） 已知单位负反馈系统的开环传递函数为已知单位负反馈系统的开环传递函数为)15.0)(1()(++=s s s K s G（1） （2） （3）（1） 试绘制K 由0→+∞变化的闭环根轨迹图；（2）求出系统稳定时K 的取值范围。

第五章重点：乃氏判据：（切记乃氏判据方法：要求极坐标图P201和伯德图P205第六章重点：线性系统的串联校正。

（参考课本上第6章的例题6-2、6-3,切记考试带上函数计算器进行计算，首先得熟悉函数计算器的计算方法。

）。

自动控制原理总复习资料(完美)总复第一章的概念典型的反馈控制系统基本组成框图如下：输出量串连补偿放大执行元被控对元件元件件象－－反馈补偿元件测量元件自动控制系统有三种基本控制方式：反馈控制方式、开环控制方式和复合控制方式。

基本要求可以归结为稳定性（长期稳定性）、准确性（精度）和快速性（相对稳定性）。

第二章要求：1.掌握运用拉普拉斯变换解微分方程的方法。

2.牢固掌握传递函数的概念、定义和性质。

3.明确传递函数与微分方程之间的关系。

4.能熟练地进行结构图等效变换。

5.明确结构图与信号流图之间的关系。

6.熟练运用梅森公式求系统的传递函数。

例1：某一个控制系统动态结构图如下，求系统的传递函数。

C1(s)C2(s)C(s)C1(s)G1(s)G2(s)G3(s)R1(s)R2(s)R1(s)R2(s)传递函数为：C(s) = G1(s)C1(s) / [1 -G1(s)G2(s)G3(s)R1(s)R2(s)]例2：某一个控制系统动态结构图如下，求系统的传递函数。
