第7讲电场和磁场的基本性质

知识梳理一、电场的基本性质1．电场力的性质库仑定律：F=kQ1Q2/r2;电场力：F=qE..注意电场强度只与源处电荷有关;与检验电荷无关..电场线形象直观地反映电场的强弱与方向..疏密表示电场的强弱;而切线方向表示电场的方向..2．电场能的性质1电势与电势差：UAB=W/q;电势高低与零势点选择有关;但电势差与零势点选择无关..2电势的变化规律：沿着场线的方向;电势是逐渐降低的..3电场力做功特点：电场力做功与路径无关;只与初末位置有关..电场力做功;电势能减少；外力克服电场力做功;电势能增加..3．电容1两个公式：C=Q/U ;C= εrS/4πkd前者是定义式;后者是平行板电容器的决定式..2平行板内部电场是匀强电场..二、带电粒子在电场的特点1．平衡：与其它力一起参与力的合成;合力为零;则物体处于平衡状态..2．加速运动：初速度与电场平行时..3．偏转：初速度与电场垂直时..三、电流与电荷在磁场中受力及运动1．磁感应强度B=F/IL ;注意磁场产生的两种方式：磁铁产生与电流产生..2．磁场方向a．用小磁针N极受力方向判定..b．用右手法则判定电流产生的磁场..3．磁感应线;其为闭合的曲线;比较于电场线不同..4．安培力1公式：F=BIL..2方向：左手定则;注意将安培力比较于电场力：电荷只要放在电场中就一定受到电场力作用;而电流处于磁场中;受的安培力与放置位置有关;导线与磁场垂直时;安培力最大..5．洛仑兹力1公式：F=qvB;判定方向注意电荷正负..2特点：永不做功；电场力与洛仑兹力的大小与方向上的不同..命题预测考查电场力方向与电场方向关系;洛仑兹力的大小与速度的关系;安培力的大小与电流强度的关系;及这些力与其它力使物体平衡、作匀速直线运动;是命题热点..运用功能关系处理带电粒子在电场及磁场中速度大小问题;考查电场力做功与路径无关;及洛仑兹力不做功的特点;也是命题热点之一..地磁场是命题的一个热点;它涉及地理、生物、物理知识;还涉及学生空间想象能力..例题精析题型一电场、磁场的概念例1如果空间某一区域中存在有电场或磁场中的一种;则下列说法正确的是设放人的电荷质量很小A．如果存在的是电场;则在某处放入电荷;该电荷不一定会运动B．如果存在的是磁场;则放人电荷时;该电荷不会做圆周运动C．如果存在磁场;则放入通电直导体后;该直导体一定受到安培力的作用D．如果存在电场;在某处放入一电荷后经过一段时间后;该电荷的电势能会增加解析电场对电荷作用是没有条件的;而磁场对电荷或电流作用是有条件的;磁场只对运动电荷作用;且电荷速度方向不与磁场平行;而磁场对通电直导体的作用也是直导体不与磁场平行..答案B点评理解概念与公式定律;要充分理解其条件..题型二电场力、电场方向与平衡条件的应用例2如图7－1所示;带电量为q的小球质量为m;用一细线系在O点;整个放置在水平匀强电场中;静止时小球与竖直线的夹角为θ..下列说法正确的是A．小球带正电荷;电场强度大小是E=mgtanθ/qB．小球带正电荷;电场强度大小是 E=mgcosθ/qC．若细线断开;则小球作平抛运动D．以上说法都不对..解析因为小球平衡;所以球受的合力为零..小球受力分析如图7—2所示;电场力一定向右;所以小球带正电..列方程有：Tcosθ=mg;Tsinθ=qE所以E=mgtanθ/q答案A点评要会判定电场力与电场方向关系;会对物体进行受力分析;列出相应的平衡方程..题型三电场力做功与路径无关及洛仑兹力不做功;场力做功与电势能变化关系例3带电量为q的粒子;不计重力的作用;当它以初速度v分别自电场与磁场中的A点往宽度为L的电场与磁场中射入;最后都从相应高度的B 处射出..下列说法正确的是A．电荷从两个场中出来的速度大小一样大B．电荷在电场中出来时的速度要变大C．电荷在磁场中的运动轨迹是抛物线D．从A到B过程中;电场对电荷做功为qEL解析电荷在电场与磁场中都受到力的作用;电场力对电荷做功;洛仑兹力不做功;所以A错..由力可知;电场力对电荷做正功;且W=Fscosθ中..s是在力的方向的位移;应为h;根据动能定理;电荷的速度增大;所以B对D 错..电荷受洛仑兹力作用做圆周运动;不是平抛运动;C错..答案B点评掌握电场力与洛仑兹力的特点; 区分粒子在其中的运动轨迹的不同..题型四电场线、电场力做功与电势及电势能的变化例4在固定的等量异种电荷连线上;a点是连线的中点;如图7－5所示;静止a点的点电荷在电场力作用下向b点运动..在运动过程中;以下判定正确的是A．点电荷的速度越来越大B．点电荷的加速度不变C．点电荷的电势能越来越大D．点电荷通过的各点电势越来越高解析根据电场线的特点;沿电场线电势逐渐降低;所以D不正确..由于放入a处的电荷静止时从a运动到b;说明该电荷是正电荷;且电场力一直做正功;所以电势能减少;C不正确..根据动能定理;可知速度越来越大;所以A正确..加速度的大小由合外力决定;合外力F=qE;根据等量异种电荷的电场线特点;可知E是变化的;故B不正确..答案A点评要充分利用几种常见的电场线特点进行电势的分析;要运用动能定理判定粒子的速度变化;要学会根据运动状态的动态变化判定粒子的一些性质..摸拟操练1．如图7－6所示;在点电荷Q的电场中;已知a、b两点在同一等势面上;c、d两点在同一等势面上;无穷远处电势为零..甲、乙两个带粒子经过a点时动能相同; 甲粒子的运动轨迹为acb;乙粒子的运动轨迹为adb..判定错误的是A．甲粒子经过c点与乙粒子经过d点时的动能相等B．甲、乙两粒子带异种电荷C．甲粒子经过c点时的电势能小于乙粒子经过d点时的电势能D．两粒子经过b点时具有相同的动能2．在赤道上空;水平放置一根通以由西向东的电流的直导线;则此导线A．受到竖直向上的安培力B．受到竖直向下的安培力C．受到由南向北的安培力D．受到由西向东的安培力3．关于磁场和磁感线的描述;下列说法正确的是A．磁感线就是细铁屑连成的曲线B．磁感线可以形象地描述各点的磁场的强弱和方向;磁感线上每一点的切线方向都和小磁针在该点静止时N极所指的方向一致C．异名磁极相互吸引;同名磁极相互排斥;任何时候都是成立的D．磁感线总是从磁极的N极出发;到S极终止4．有一电场的电场线如图7—7 所示;场中A、B两点电场强度的大小和电势分别用EA 、EB和UA、UB表示;则5．两个完全相同的金属小球带有异种电荷;其电量之比是1：7;当它们互相接触后再置于原来的位置上;它们的作用力是原来的倍6．条形磁铁放在水平桌面上;它的上方靠S极一侧吊挂一根与它垂直的导电棒;图7—8中只画出此棒的截面图;并标出此棒中的电流是流向纸内的;在通电的一瞬间可能产生的情况是A．磁铁对桌面的压力减小B．磁铁对桌面的压力增大C．磁铁不受摩擦力D．磁铁受向左的摩擦力7．如图7－9所示;绝缘光滑半圆环轨道放在竖直向下的匀强磁场中;在与环心等高处放有一质量为m、带电+q的小球;由静止开始沿轨道运动;下述说法正确的是A．小球在运动过程中机械能守恒B．小球经过环的最低点时速度最大C．小球经过环的最低点时对轨道压力为2mgD．小球经过环的最低点时对轨道压力为3mg答案点拨1．A 根据等势线及物体作曲线运动的条件进行判定2．A 根据地磁场方向与安培力左手法则进行判定3．B4．D 电场线的疏密表示电场的强弱;而沿电场线的方向电势逐渐降低5．B根据同种物质接触;电荷先中和后平分的原则及库仑定律求解6．A 画出磁铁磁感应线;分析电流受力．应用牛顿第三定律7．D 根据洛仑兹力不做功及圆周运动规律。

磁 场第1、2课时 磁场、磁场对电流的作用授课时间：考点1.磁场的基本概念1. 磁体的周围存在磁场。

2. 电流的周围也存在磁场3. 变化的电场在周围空间产生磁场（麦克斯韦）。

4. 磁场和电场一样，也是一种特殊物质5. 磁场不仅对磁极产生力的作用， 对电流也产生力的作用．6. 磁场的方向——在磁场中的任一点，小磁针北极受力的方向，亦即小磁针静止时北极所指的方向，就是那一点的磁场方向．7. 磁现象的电本质:磁铁的磁场和电流的磁场一样，都是由电荷的运动产生的． 考点2.磁场的基本性质磁场对放入其中的磁极或电流有磁场力的作用．（对磁极一定有力的作用;对电流只是可能有力的作用,当电流和磁感线平行时不受磁场力作用）。

1. 磁极和磁极之间有磁场力的作用2. 两条平行直导线，当通以相同方向的电流时，它们相互吸引，当通以相反方向的电流时，它们相互排斥3. 电流和电流之间，就像磁极和磁极之间一样，也会通过磁场发生相互作用．4. 磁体或电流在其周围空间里产生磁场，而磁场对处在它里面的磁极或电流有磁场力的作用．5. 磁极和磁极之间、磁极和电流之间、电流和电流之间都是通过磁场来传递的 考点3。

磁感应强度（矢量）1.在磁场中垂直于磁场方向的通电导线，所受的安培力F 安跟电流I 和导线长度L 的乘积IL 的比值叫做磁感应强度lI F B 安=，（B ⊥L ，LI 小）2.磁感应强度的单位:特斯拉，简称特，国际符号是T mA N 1T 1⋅=3.磁感应强度的方向: 就是磁场的方向． 小磁针静止时北极所指的方向，就是那一点的磁场方向．磁感线上各点的切线方向就是这点的磁场的方向．也就是这点的磁感应强度的方向．4.磁感应强度的叠加——类似于电场的叠加。

考点4.磁感线1.是在磁场中画出的一些有方向的曲线，在这些曲线上，每一点的切线方向都在该点的磁场方向上．磁感线的分布可以形象地表示出磁场的强弱和方向．2.磁感线上各点的切线方向就是这点的磁场的方向. 也就是这点的磁感应强度的方向．3.磁感线的密疏表示磁场的大小．在同一个磁场的磁感线分布图上，磁感线越密的地方，表示那里的磁感应强度越大．4.磁感线都是闭合曲线，磁场中的磁感线不相交．考点5.电流周围的磁感应线1．直线电流的磁感应线：直线电流的磁感线方向用安培定则（也叫右手螺旋定则）来判定：用右手握住导线，让伸直的大拇指所指的方向跟电流的方向(即正电荷定向运动方向或与负电荷定向运动方向相反）一致，弯曲的四指所指的方向就是磁感线的环绕方向．2．通电螺线管的磁感线：通电螺线管的磁感线方向—也可用安培定则来判定:用右手握住螺线管．让弯曲的四指所指的方向跟电流的方向一致．大拇指所指的方向就是螺线管内部磁感线的方向．也就是说,大拇指指向通电螺线管的北极．（通电螺线管外部的磁感线和条形磁铁外部的磁感线相似）考点6.磁通量1．磁感应强度B与垂直磁场方向的面积S的乘积叫做穿过这个面的磁通量Φ①S与B垂直：Φ=BS ②S与B平行：Φ=0 ③S与B夹角为θ：Φ=BS⊥=BSsinθ2．磁通量的单位:韦伯，符号是Wb．1Wb=1Tm23．磁通量的意义:磁通量表示穿过某一面积的磁感线条数多少。

高中物理磁场和电场的知识点1.磁场1磁场:磁场是存在于磁体、电流和运动电荷周围的一种物质.永磁体和电流都能在空间产生磁场.变化的电场也能产生磁场.2磁场的基本特点:磁场对处于其中的磁体、电流和运动电荷有力的作用.3磁现象的电本质:一切磁现象都可归结为运动电荷或电流之间通过磁场而发生的相互作用.4安培分子电流假说------在原子、分子等物质微粒内部，存在着一种环形电流即分子电流，分子电流使每个物质微粒成为微小的磁体.5磁场的方向:规定在磁场中任一点小磁针N极受力的方向或者小磁针静止时N极的指向就是那一点的磁场方向.2.磁感线1在磁场中人为地画出一系列曲线，曲线的切线方向表示该位置的磁场方向，曲线的疏密能定性地表示磁场的弱强，这一系列曲线称为磁感线.2磁铁外部的磁感线，都从磁铁N极出来，进入S极，在内部，由S极到N极，磁感线是闭合曲线;磁感线不相交.3几种典型磁场的磁感线的分布:①直线电流的磁场:同心圆、非匀强、距导线越远处磁场越弱.②通电螺线管的磁场:两端分别是N极和S极，管内可看作匀强磁场，管外是非匀强磁场.③环形电流的磁场:两侧是N极和S极，离圆环中心越远，磁场越弱.④匀强磁场:磁感应强度的大小处处相等、方向处处相同.匀强磁场中的磁感线是分布均匀、方向相同的平行直线.3.磁感应强度1定义:磁感应强度是表示磁场强弱的物理量，在磁场中垂直于磁场方向的通电导线，受到的磁场力F跟电流I和导线长度L的乘积IL的比值，叫做通电导线所在处的磁感应强度，定义式B=F/IL.单位T，1T=1N/A?m.2磁感应强度是矢量，磁场中某点的磁感应强度的方向就是该点的磁场方向，即通过该点的磁感线的切线方向.3磁场中某位置的磁感应强度的大小及方向是客观存在的，与放入的电流强度I的大小、导线的长短L的大小无关，与电流受到的力也无关，即使不放入载流导体，它的磁感应强度也照样存在，因此不能说B与F成正比，或B与IL成反比.4磁感应强度B是矢量，遵守矢量分解合成的平行四边形定则，注意磁感应强度的方向就是该处的磁场方向，并不是在该处的电流的受力方向.4.地磁场:地球的磁场与条形磁体的磁场相似，其主要特点有三个:1地磁场的N极在地球南极附近，S极在地球北极附近.2地磁场B的水平分量Bx总是从地球南极指向北极，而竖直分量By则南北相反，在南半球垂直地面向上，在北半球垂直地面向下.3在赤道平面上，距离地球表面相等的各点，磁感强度相等，且方向水平向北.5.安培力1安培力大小F=BIL.式中F、B、I要两两垂直，L是有效长度.若载流导体是弯曲导线，且导线所在平面与磁感强度方向垂直，则L指弯曲导线中始端指向末端的直线长度.2安培力的方向由左手定则判定.3安培力做功与路径有关，绕闭合回路一周，安培力做的功可以为正，可以为负，也可以为零，而不像重力和电场力那样做功总为零.6.洛伦兹力1洛伦兹力的大小f=qvB，条件:v⊥B.当v∥B时，f=0.2洛伦兹力的特性:洛伦兹力始终垂直于v的方向，所以洛伦兹力一定不做功.3洛伦兹力与安培力的关系:洛伦兹力是安培力的微观实质，安培力是洛伦兹力的宏观表现.所以洛伦兹力的方向与安培力的方向一样也由左手定则判定.4在磁场中静止的电荷不受洛伦兹力作用.7.带电粒子在磁场中的运动规律在带电粒子只受洛伦兹力作用的条件下电子、质子、α粒子等微观粒子的重力通常忽略不计，1若带电粒子的速度方向与磁场方向平行相同或相反，带电粒子以入射速度v做匀速直线运动.2若带电粒子的速度方向与磁场方向垂直，带电粒子在垂直于磁感线的平面内，以入射速率v做匀速圆周运动.①轨道半径公式：r=mv/qB②周期公式:T=2πm/qB8.带电粒子在复合场中运动1带电粒子在复合场中做直线运动①带电粒子所受合外力为零时，做匀速直线运动，处理这类问题，应根据受力平衡列方程求解.②带电粒子所受合外力恒定，且与初速度在一条直线上，粒子将作匀变速直线运动，处理这类问题，根据洛伦兹力不做功的特点，选用牛顿第二定律、动量定理、动能定理、能量守恒等规律列方程求解.2带电粒子在复合场中做曲线运动①当带电粒子在所受的重力与电场力等值反向时，洛伦兹力提供向心力时，带电粒子在垂直于磁场的平面内做匀速圆周运动.处理这类问题，往往同时应用牛顿第二定律、动能定理列方程求解.②当带电粒子所受的合外力是变力，与初速度方向不在同一直线上时，粒子做非匀变速曲线运动，这时粒子的运动轨迹既不是圆弧，也不是抛物线，一般处理这类问题，选用动能定理或能量守恒列方程求解.③由于带电粒子在复合场中受力情况复杂运动情况多变，往往出现临界问题，这时应以题目中“最大”、“最高”“至少”等词语为突破口，挖掘隐含条件，根据临界条件列出辅助方程，再与其他方程联立求解.1.两种电荷1自然界中存在两种电荷:正电荷与负电荷.2电荷守恒定律2.库仑定律1内容:在真空中两个点电荷间的作用力跟它们的电荷量的乘积成正比，跟它们之间的距离的平方成反比，作用力的方向在它们的连线上.2适用条件:真空中的点电荷.点电荷是一种理想化的模型.如果带电体本身的线度比相互作用的带电体之间的距离小得多，以致带电体的体积和形状对相互作用力的影响可以忽略不计时，这种带电体就可以看成点电荷，但点电荷自身不一定很小，所带电荷量也不一定很少.3.电场强度、电场线1电场:带电体周围存在的一种物质，是电荷间相互作用的媒体.电场是客观存在的，电场具有力的特性和能的特性.2电场强度:放入电场中某一点的电荷受到的电场力跟它的电荷量的比值，叫做这一点的电场强度.定义式:E=F/q方向:正电荷在该点受力方向.3电场线:在电场中画出一系列的从正电荷出发到负电荷终止的曲线，使曲线上每一点的切线方向都跟该点的场强方向一致，这些曲线叫做电场线.电场线的性质:①电场线是起始于正电荷或无穷远处，终止于负电荷或无穷远处;②电场线的疏密反映电场的强弱;③电场线不相交;④电场线不是真实存在的;⑤电场线不一定是电荷运动轨迹.4匀强电场:在电场中，如果各点的场强的大小和方向都相同，这样的电场叫匀强电场.匀强电场中的电场线是间距相等且互相平行的直线.5电场强度的叠加:电场强度是矢量，当空间的电场是由几个点电荷共同激发的时候，空间某点的电场强度等于每个点电荷单独存在时所激发的电场在该点的场强的矢量和.4.电势差U:电荷在电场中由一点A移动到另一点B时，电场力所做的功WAB与电荷量q的比值WAB/q叫做AB两点间的电势差.公式:UAB=WAB/q电势差有正负:UAB=-UBA，一般常取绝对值，写成U.5.电势φ:电场中某点的电势等于该点相对零电势点的电势差.1电势是个相对的量，某点的电势与零电势点的选取有关通常取离电场无穷远处或大地的电势为零电势.因此电势有正、负，电势的正负表示该点电势比零电势点高还是低.2沿着电场线的方向，电势越来越低.6.电势能:电荷在电场中某点的电势能在数值上等于把电荷从这点移到电势能为零处电势为零处电场力所做的功ε=qU7.等势面:电场中电势相等的点构成的面叫做等势面.1等势面上各点电势相等，在等势面上移动电荷电场力不做功.2等势面一定跟电场线垂直，而且电场线总是由电势较高的等势面指向电势较低的等势面.3画等势面线时，一般相邻两等势面或线间的电势差相等.这样，在等势面线密处场强大，等势面线疏处场强小.8.电场中的功能关系1电场力做功与路径无关，只与初、末位置有关.计算方法有:由公式W=qEcosθ计算此公式只适合于匀强电场中，或由动能定理计算.2只有电场力做功，电势能和电荷的动能之和保持不变.3只有电场力和重力做功，电势能、重力势能、动能三者之和保持不变.9.静电屏蔽:处于电场中的空腔导体或金属网罩，其空腔部分的场强处处为零，即能把外电场遮住，使内部不受外电场的影响，这就是静电屏蔽.10.带电粒子在电场中的运动1带电粒子在电场中加速带电粒子在电场中加速，若不计粒子的重力，则电场力对带电粒子做功等于带电粒子动能的增量.2带电粒子在电场中的偏转带电粒子以垂直匀强电场的场强方向进入电场后，做类平抛运动.垂直于场强方向做匀速直线运动3是否考虑带电粒子的重力要根据具体情况而定.一般说来:①基本粒子:如电子、质子、α粒子、离子等除有说明或明确的暗示以外，一般都不考虑重力但不能忽略质量.②带电颗粒:如液滴、油滴、尘埃、小球等，除有说明或明确的暗示以外，一般都不能忽略重力.4带电粒子在匀强电场与重力场的复合场中运动由于带电粒子在匀强电场中所受电场力与重力都是恒力，因此可以用两种方法处理:①正交分解法;②等效“重力”法.11.示波管的原理:示波管由电子枪，偏转电极和荧光屏组成，管内抽成真空.如果在偏转电极XX′上加扫描电压，同时加在偏转电极YY′上所要研究的信号电压，其周期与扫描电压的周期相同，在荧光屏上就显示出信号电压随时间变化的图线.12.电容定义:电容器的带电荷量跟它的两板间的电势差的比值[注意]电容器的电容是反映电容本身贮电特性的物理量，由电容器本身的介质特性与几何尺寸决定，与电容器是否带电、带电荷量的多少、板间电势差的大小等均无关。

专题四电场和磁场第1课时电场和磁场基本问题1.电场强度的三个公式(1)E＝Fq是电场强度的定义式，适用于任何电场。

电场中某点的场强是确定值，其大小和方向与试探电荷q无关，试探电荷q充当“测量工具”的作用。

(2)E＝k Qr2是真空中点电荷所形成的电场场强的决定式，E由场源电荷Q和场源电荷到某点的距离r决定。

(3)E＝Ud是场强与电势差的关系式，只适用于匀强电场。

注意：式中d为两点间沿电场方向的距离。

2.电场能的性质(1)电势与电势能：φ＝E p q。

(2)电势差与电场力做功：U AB＝W ABq＝φA－φB。

(3)电场力做功与电势能的变化：W＝－ΔE p。

3.等势面与电场线的关系(1)电场线总是与等势面垂直，且从电势高的等势面指向电势低的等势面。

(2)电场线越密的地方，等差等势面也越密。

(3)沿等势面移动电荷，电场力不做功，沿电场线移动电荷，电场力一定做功。

4.带电粒子在磁场中的受力情况(1)磁场只对运动的电荷有力的作用，对静止的电荷无力的作用。

(2)洛伦兹力的大小和方向：F洛＝q v B sin θ。

注意：θ为v与B的夹角。

F的方向由左手定则判定，四指的指向应为正电荷运动的方向或负电荷运动方向的反方向。

5.洛伦兹力做功的特点由于洛伦兹力始终和速度方向垂直，所以洛伦兹力永不做功。

1.主要研究方法(1)理想化模型法。

如点电荷。

(2)比值定义法。

如电场强度、电势的定义方法，是定义物理量的一种重要方法。

(3)类比的方法。

如电场和重力场的类比；电场力做功与重力做功的类比；带电粒子在匀强电场中的运动和平抛运动的类比。

2.静电力做功的求解方法(1)由功的定义式W＝Fl cos α来求。

(2)利用结论“电场力做功等于电荷电势能变化量的负值”来求，即W＝－ΔE p。

(3)利用W AB＝qU AB来求。

3.电场中的曲线运动的分析采用运动合成与分解的思想方法。

4.匀强磁场中的圆周运动解题关键找圆心：若已知进场点的速度和出场点，可以作进场点速度的垂线，依据是F洛⊥v，与进出场点连线的垂直平分线的交点即为圆心；若只知道进场位置，则要利用圆周运动的对称性定性画出轨迹，找圆心，利用平面几何知识求解问题。

大学物理电磁学总结电磁学部分总结静电场部分第一部分：静电场的基本性质和规律电场是物质的一种存在形态，它同实物一样也具有能量、动量、质量等属性。

静电场的物质特性的外在表现是：(1)电场对位于其中的任何带电体都有电场力的作用(2)带电体在电场中运动, 电场力要作功——电场具有能量1、描述静电场性质的基本物理量是场强和电势，掌握定义及二者间的关系。

电场强度 E =q 0∞ W a 电势 U a ==E ⋅d rq 0a2、反映静电场基本性质的两条定理是高斯定理和环路定理Φe =E ⋅d S =ε0∑qL E ⋅d r =0要掌握各个定理的内容，所揭示的静电场的性质，明确定理中各个物理量的含义及影响各个量的因素。

重点是高斯定理的理解和应用。

3、应用(1)、电场强度的计算1q E =r 02a) 、由点电荷场强公式 4πεr 及场强叠加原理 E = ∑ E 计i 0算场强一、离散分布的点电荷系的场强1q i E =∑E i =∑r 2i 0i i 4πεr 0i二、连续分布带电体的场强 d q E =⎰d E =⎰r 204πε0r其中，重点掌握电荷呈线分布的带电体问题b) 、由静电场中的高斯定理计算场源分布具有高度对称性的带电体的场强分布一般诸如球对称分布、轴对称分布和面对称分布，步骤及例题详见课堂笔记。

还有可能结合电势的计算一起进行。

c) 、由场强和电势梯度之间的关系来计算场强（适用于电势容易计算或电势分布已知的情形），掌握作业及课堂练习的类型即可。

（2）、电通量的计算a) 、均匀电场中S 与电场强度方向垂直b) 、均匀电场，S 法线方向与电场强度方向成θ角E =-gradU =-∇U∂U ∂U ∂U =-(i +j +k )∂x ∂y ∂zc) 、由高斯定理求某些电通量（3）、电势的计算a) 、场强积分法（定义法）——计算U P =⎰E ⋅d rb) 、电势叠加法——q i ⎰电势叠加原理计算⎰∑U i =∑4πεr⎰0iU =⎰dq ⎰dU =⎰⎰⎰4πε0r ⎰第二部分：静电场中的导体和电介质一、导体的静电平衡状态和条件导体内部和表面都没有电荷作宏观定向运动的状态称为静电平衡状态。

磁场与电场的比较和关系自人类对物质与能量的探索以来，磁场和电场一直被广泛研究。

磁场和电场是两种基本的力场，它们在物理世界中扮演着重要角色。

本文将探讨磁场和电场的比较与关系，帮助我们更好地理解它们之间的联系。

一、磁场与电场的定义和性质磁场是指能够对具有磁性物质施加力的区域。

它由磁铁或电流产生，并围绕源产生磁力线。

磁场的强度通过磁感应强度来描述，单位为特斯拉（T）。

电场是指某一空间区域内感受到电荷作用力的区域。

它由电荷或电流产生，并以电场线的形式表示。

电场的强度通过电场强度来衡量，单位为伏特每米（V/m）。

磁场和电场都是矢量场，具有方向和大小。

在磁场中，正电荷和负电荷都受到洛伦兹力的作用，而在电场中也是如此。

磁场和电场的力都是相对静止的电荷或电流产生的。

二、磁场与电场的相似点虽然磁场和电场是不同的力场，但它们也存在一些相似之处。

1. 形成原理相似：磁场的形成离不开磁体或电流，而电场的形成离不开电荷或电流。

无论是磁场还是电场，都需要物质或电荷的存在才能产生。

2. 力的性质相似：磁场和电场都能对电荷产生力的作用。

在磁场中，电荷受到洛伦兹力的作用；在电场中，电荷受到库仑力的作用。

无论是磁场还是电场，它们都是作用于电荷的力场。

3. 数学形式相似：磁场和电场的方程形式相似。

磁场的方程由麦克斯韦方程组中的法拉第电磁感应定律和安培环路定理给出；而电场的方程由库仑定律和高斯定律给出。

这些方程描述了磁场和电场的分布和性质。

三、磁场与电场的区别尽管磁场和电场有相似之处，但它们也存在一些明显的区别。

1. 作用对象不同：磁场主要作用于运动带电粒子，在磁场中，电荷会受到洛伦兹力的作用；而电场作用于任何带电粒子，无论是否运动。

无论电荷是否运动，都会受到电场的作用力。

2. 方向不同：磁场和电场的方向性质不同。

磁场的磁力线是形成闭合环的，形状类似于磁铁的磁力线；而电场的电场线是从正电荷指向负电荷的，或从正电荷呈放射状。

磁场和电场的方向性质决定了它们对电荷施加力的方式。

电场的基本性质本专题主要讲解电场的基本性质，主要涉及静电力作用下的平衡问题、场强的叠加问题、电势的高低及电势能大小的判断、电容器充放电及动态分析问题、电场线、等势面及运动轨迹问题等考点，重点考查多个知识点的综合应用，综合性强，要求学生善于将复杂、抽象的电场问题转化成较熟悉的力学问题，再结合牛顿运动定律以及功与能思想解决。

对学生的模型建构、分析综合能力、抽象能力要求较高。

电场的力的性质（2021年湖南卷）如图，在(a，0)位置放置电荷量为q的正点电荷，在(0，a)位置放置电荷量为q的负点电荷，在距P(a，a)为2a的某点处放置正点电荷Q，使得P点的电场强度为零。

则Q的位置及电荷量分别为（）A．(0，2a)B．(0，2a)，C．(2a，0)D．(2a，0)，关键信息：点电荷→点电荷的场强2QE krP点的电场强度为零→场强叠加原理（平行四边形定则）在距P(a，a)的某点处放置正点电荷Q→点电荷Q位于以P(a，a)为半径的圆周上，确定了点电荷Q产生的场强的方向，即可确定点电荷Q具体位置解题思路：根据点电荷场强的决定式确定场强，利用平行四边形定则进行矢量叠加如图所示：在(a ，0)位置放置电荷量为q 的正点电荷，其在P (a ，a )处产生的电场的电场强度大小为：E ＋＝2qka，方向沿y 轴正方向，在(0，a )位置放置的电荷量为q 的负点电荷，其在P (a ，a )处产生的电场的电场强度大小为：E －＝2q k a ，方向沿x 轴负方向，则这两个电荷在P 点的合电场强度大小为：E 合2qa ，方向与y 轴正方向夹角为45°。

现在距离P (a ，a )的某点放置正点电荷Q ，使得P 点的电场强度为零，根据电场叠加原理：点电荷Q 在P 点产生的场强与E 合大小相等，方向相反，故有：2qa ，解得Q ＝，根据几何关系，Q 的位置坐标为(0，2a )，B 项正确。

故选B 。

（2022·山东模拟）真空空间中有四个点o 、a 、b 、c ，任意两点间距离均为L ，点d （未画出）到点o 、a 、b 、c 的距离均相等，如图所示。

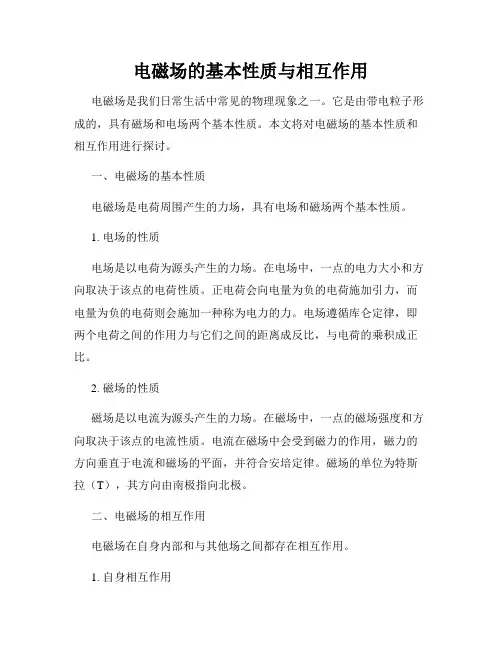

电磁场的基本性质与相互作用电磁场是我们日常生活中常见的物理现象之一。

它是由带电粒子形成的，具有磁场和电场两个基本性质。

本文将对电磁场的基本性质和相互作用进行探讨。

一、电磁场的基本性质电磁场是电荷周围产生的力场，具有电场和磁场两个基本性质。

1. 电场的性质电场是以电荷为源头产生的力场。

在电场中，一点的电力大小和方向取决于该点的电荷性质。

正电荷会向电量为负的电荷施加引力，而电量为负的电荷则会施加一种称为电力的力。

电场遵循库仑定律，即两个电荷之间的作用力与它们之间的距离成反比，与电荷的乘积成正比。

2. 磁场的性质磁场是以电流为源头产生的力场。

在磁场中，一点的磁场强度和方向取决于该点的电流性质。

电流在磁场中会受到磁力的作用，磁力的方向垂直于电流和磁场的平面，并符合安培定律。

磁场的单位为特斯拉（T），其方向由南极指向北极。

二、电磁场的相互作用电磁场在自身内部和与其他场之间都存在相互作用。

1. 自身相互作用电场和磁场之间存在相互转换的关系。

根据法拉第电磁感应定律，磁场的变化可以在闭合回路中感生电场，而电场的变化则可以产生磁场。

这种相互转换的过程被称为电磁感应。

2. 电磁场与物质的相互作用电磁场可以与物质相互作用，表现为电磁场对带电粒子的力的作用。

根据洛伦兹力的定义，带电粒子在电磁场中受到的力等于电荷乘以电场和磁场的叠加。

这个力可以使带电粒子加速、减速或改变方向。

电磁场与物质的相互作用是电磁学的重要内容，也是电磁感应和电磁波等现象的基础。

总结：电磁场具有电场和磁场两个基本性质，它们分别与电荷和电流相关。

电磁场的自身相互作用表现为电场和磁场之间的相互转换。

与物质的相互作用表现为电磁场对带电粒子的力的作用。

电磁场的基本性质和相互作用是我们理解电磁学的重要基础。

虽然电磁场与我们日常生活息息相关，但我们对其认识的仍有一定的局限性。

在当今科学技术的发展中，对电磁场的研究将会越来越深入，为我们创造更多的奇迹和可能性。

通过对电磁场的深入了解，我们可以更好地掌握和应用电磁学的原理和方法，为推动社会的进步和发展做出更大的贡献。

磁场的性质知识点一：磁场磁感线一、电和磁的联系磁场1．磁体间的相互作用：同名磁极相互排斥，异名磁极相互吸引．2．奥斯特实验：把导线放置在指南针的上方，通电时磁针发生了转动．实验意义：奥斯特实验发现了电流的磁效应，即电流可以产生磁场，首次揭示了电与磁的联系．3．磁场：磁体与磁体之间、磁体与通电导体之间，以及通电导体与通电导体之间的相互作用，是通过磁场发生的，磁场是磁体或电流周围一种看不见、摸不着的特殊物质．二、磁感线1．磁场的方向：物理学规定，在磁场中的某一点，小磁针静止时N极所指方向就是这一点的磁场方向．2．磁感线(1)定义：在磁场中画出的一些有方向的曲线，曲线上每一点的切线方向都跟该点的磁场方向一致，这样的曲线就叫作磁感线．(2)特点①磁感线的疏密表示磁场的强弱．磁场强的地方，磁感线较密；磁场弱的地方，磁感线较疏．②磁感线某点的切线方向表示该点磁场的方向．三、安培定则1．直线电流的磁场安培定则：如下图甲所示，用右手握住导线，让伸直的拇指所指的方向与电流方向一致，弯曲的四指所指的方向就是磁感线环绕的方向．直线电流周围的磁感线环绕情况如图乙所示．2．环形电流的磁场安培定则：如下图所示，让右手弯曲的四指与环形电流的方向一致，伸直的拇指所指的方向就是环形导线轴线上磁感线的方向．3．通电螺线管的磁场安培定则：如下图所示，右手握住螺线管，让弯曲的四指与螺线管电流方向一致，伸直的拇指所指的方向就是螺线管轴线上磁场的方向或者说拇指所指的方向是它的北极的方向．技巧点拨一、磁场与磁感线1．磁场(1)磁场的客观性：磁场与电场一样，也是一种物质，是一种看不见而又客观存在的特殊物质．存在于磁体、通电导线、运动电荷、变化电场、地球的周围．(2)磁场的基本性质：对放入其中的磁极、电流、运动的电荷有力的作用，而且磁体与磁体、磁体与电流、电流与电流间的相互作用都是通过磁场发生的．2．磁感线(1)定义：磁感线是为了形象地描述磁场而人为假想的曲线，曲线上每一点的切线方向都跟该点的磁场方向相同．(2)特点：①在磁体外部，磁感线从N极发出，进入S极；在磁体内部由S极回到N极．②磁感线的疏密程度表示磁场的强弱，磁感线越密的地方磁场越强；磁场方向即过该点的磁感线的切线方向．③磁感线闭合而不相交，不相切，也不中断．④磁感线是人们为了形象描述磁场而假想的线，并不真实存在．(3)几种特殊磁体外部的磁感线分布(如下图所示)：二、安培定则1.直线电流的磁场(1)安培定则：用右手握住导线，让伸直的拇指所指的方向与电流方向一致，弯曲的四指所指的方向就是磁感线环绕的方向，如下图所示．(2)画法：如下图所示(3)特点：是非匀强磁场，距导线越远处磁场越弱．2．通电螺线管的磁场(1)安培定则：右手握住螺线管，让弯曲的四指所指的方向与电流的方向一致，伸直的拇指所指的方向就是螺线管轴线上磁感线的方向，如下图所示．(2)磁感线特点两端分别是N极和S极，管内是匀强磁场，管外是非匀强磁场，画法如下图所示．3．环形电流的磁场(1)安培定则：让右手弯曲的四指与环形电流的方向一致，伸直的拇指所指的方向就是环形导线轴线上磁感线的方向，如下图所示．(2)磁感线的特点两侧分别是N极和S极，离圆环中心越远，磁场越弱，画法如下图所示．三、安培分子电流假说1.法国学者安培提出：在物质内部，存在着一种环形电流——分子电流．分子电流使每个物质微粒都成为微小的磁体，它的两侧相当于两个磁极．(如下图所示)2．当铁棒中分子电流的取向大致相同时，铁棒对外显磁性；当铁棒中分子电流的取向变得杂乱无章时，铁棒对外不显磁性．例题精练1．（杭州月考）小李同学用铁钉与漆包线绕成电磁铁，当接通电路后，放在其上方的小磁针N极立即转向左侧，如图所示。

电场和磁场
1、产生不同：电场是静止的电荷周围存在的一种场，磁场是运动的电荷周围存在的场；
2、性质不同：电场基本性质就是会对放入其中的电荷有力的作用，而磁场会对放入其中的磁极或电流有力的作用；
3、描述物理量不同：电场能从力的性质和能的性质两方面描述，磁场只能从力的性质描述；
4、电场线和磁感线不同：电场线不闭合而磁感线是闭合的。

电场是电荷及变化磁场周围空间里存在的一种特殊物质。

电场这种物质与通常的实物不同，它不是由分子原子所组成，但它是客观存在的，电场具有通常物质所具有的力和能量等客观属性。

电场的力的性质表现为：电场对放入其中的电荷有作用力，这种力称为电场力。

电场的能的性质表现为：当电荷在电场中移动时，电场力对电荷做功（这说明电场具有能量）
磁场是一种看不见、摸不着，而又客观存在的特殊物质，能对放入其中的小磁针有磁力作用。

磁体周围存在磁场，磁体间的相互作用是以磁场作为媒介的，磁体不用在物理层面接触就能发生作用。

通过场的类比(电场与重力场类比、电场与磁场的类比)，形象理解电场的性质，掌握电场力和洛伦兹力的特性；围绕两大性质，理顺电场中基本概念的相互联系；熟知两大定则(安培定则和左手定则)，准确判定磁场及磁场力的方向；认识两类偏转模型(类平抛和圆周运动)，掌握带电粒子在场中的运动性质、规律和分析处理方法．第6讲带电粒子在电场中的运动1．[2015·全国卷Ⅰ] 如图6­1所示，直线a、b和c、d是处于匀强电场中的两组平行线，M、N、P、Q是它们的交点，四点处的电势分别为φM、φN、φP、φQ.一电子由M点分别运动到N点和P点的过程中，电场力所做的负功相等，则( )A．直线a位于某一等势面内，φM>φQB．直线c位于某一等势面内，φM>φNC．若电子由M点运动到Q点，电场力做正功D．若电子由P点运动到Q点，电场力做负功【考题定位】难度等级：容易出题角度：本题考查了考生对电场能的性质的理解，要求考生掌握匀强电场的电场强度与电势差的关系．2．[2015·全国卷Ⅱ] 如图6­2所示，两平行的带电金属板水平放置．若在两板中间a点从静止释放一带电微粒，微粒恰好保持静止状态．现将两板绕过a点的轴(垂直于纸面)逆时针旋转45°，再由a点从静止释放一同样的微粒，该微粒将( )A．保持静止状态B．向左上方做匀加速运动C．向正下方做匀加速运动D．向左下方做匀加速运动【考题定位】难度等级：容易出题角度：本题考查了力电综合的力与运动关系问题，涉及平行板电容中电场特点、牛顿运动定律的应用等考点．考点一电场的性质1 如图6­4所示，半径为R的水平绝缘圆盘可绕竖直轴OO′转动，水平虚线AB、CD互相垂直，一电荷量为＋q的可视为质点的小物块置于距转轴r处，空间有方向由A指向B的匀强电场．当圆盘匀速转动时，小物块相对圆盘始终静止．小物块转动到位置Ⅰ(虚线AB上)时受到的摩擦力为零，转动到位置Ⅱ(虚线CD上)时受到的摩擦力为f.求：(1)圆盘边缘两点间电势差的最大值；(2)小物块由位置Ⅰ转动到位置Ⅱ克服摩擦力做的功．导思①小物块分别转动到位置Ⅰ、位置Ⅱ时由哪些力提供向心力？②小物块由位置Ⅰ转动到位置Ⅱ电场力做了多少功？克服摩擦力做了多少功？归纳1．电场力：电场对放入其中的电荷有力的作用，电场力的大小和方向由电场强度和电荷共同决定，大小为F＝qE，正电荷所受的电场力方向与电场方向相同．2．电势能：电势能是标量，电场中电荷的电势能与电势的高低及电荷所带的电荷量及电性有关，即E p＝qφ，而电场力做的功等于电势能变化的相反数，即W＝qU＝－ΔE p.变式1 (多选)图6­5是某空间部分电场线分布图，在电场中取一点O，以O为圆心的圆周上有M、Q、N三个点，连线MON与直电场线重合，连线OQ垂直于MON.下列说法正确的是( )A．M点的场强大于N点的场强B．O点的电势等于Q点的电势C．将一负点电荷由M点移到Q点，电荷的电势能增加D．一静止的正点电荷只受电场力作用能从Q点沿圆周运动至N点变式2 (多选)如图6­6所示，图中五点均在匀强电场中，它们刚好是一个半径为R＝m 的圆的四个等分点和圆心．b、c、d三点的电势如图所示．已知电场线与圆所在的平面平行，关于等分点a处和圆心O处的电势及电场强度，下列描述正确的是( )A．a点的电势为4 VB．O点的电势为5 VC．电场强度方向由O点指向b点D．电场强度的大小为10 5 V/m考点二带电粒子在电场中的加速和偏转2 图6­7为两组平行金属板，一组竖直放置，一组水平放置，今有一质量为m、电荷量为e的电子静止在竖直放置的平行金属板的A点，经电压U0加速后通过B点进入两板间距为d、电压为U的水平放置的平行金属板间，若电子从两块水平平行板的正中间射入，且最后电子刚好能从右侧的两块平行金属板间穿出，求：(1)电子通过B点时的速度大小；(2)右侧平行金属板的长度；(3)电子穿出右侧平行金属板时的动能．导思①电子通过A、B做什么运动？怎样计算电子在B点的速度？②电子在两块水平平行金属板间做什么运动？水平位移和竖直位移分别满足什么关系？③电子在运动过程中，电场力一共做了多少功？归纳1．带电粒子在电场中的加速可以应用牛顿运动定律结合匀变速直线运动的公式求解，也可应用动能定理qU ＝12mv 22－12mv 21求解，其中U 为带电粒子初、末位置之间的电势差．2．带电粒子在电场中的偏转带电粒子在匀强电场中做匀变速曲线运动，属类平抛运动，要应用运动的合成与分解的方法求解，同时要注意：(1)明确电场力的方向，确定带电粒子到底向哪个方向偏转；(2)借助画出的运动示意图寻找几何关系或题目中的隐含关系．带电粒子在电场中的运动可从动力学、能量等多个角度来分析和求解．考点三 带电体在电场中的运动3 [2015·四川卷] 如图6­8所示，粗糙、绝缘的直轨道OB 固定在水平桌面上，B 端与桌面边缘对齐，A 是轨道上一点，过A 点并垂直于轨道的竖直面右侧有大小E ＝×106N /C 、方向水平向右的匀强电场．带负电的小物体P 电荷量是×10－6C ，质量m ＝ kg ，与轨道间动摩擦因数μ＝，P 从O 点由静止开始向右运动，经过 s 到达A 点，到达B 点时速度是5 m /s ，到达空间D 点时速度与竖直方向的夹角为α，且tan α＝，P 在整个运动过程中始终受到水平向右的某外力F 作用，F 大小与P 的速率v 的关系如下表所示．P 视为质点，电荷量保持不变，忽略空气阻力，g 取10 m /s 2.求：(1)小物体P 从开始运动至速率为2 m /s 所用的时间； (2)小物体P 从A 运动至D 的过程，电场力做的功．归纳带电体通常是指需要考虑重力的物体，如带电小球、带电液滴、带电尘埃等．带电体在电v/(m ·s －1)0≤v≤22<v<5 v≥5 F/N263场中运动的研究方法与力学综合题的分析方法相近，一般应用牛顿运动定律、运动学规律、动能定理和能量守恒定律求解．当带电体同时受重力和电场力时，可以应用等效场的观点处理．变式1 如图6­9所示，CD左侧存在场强大小 E＝mgq、方向水平向左的匀强电场，一个质量为m、电荷量为＋q的光滑绝缘小球从底边BC长为L、倾角为53°的直角三角形斜面顶端A 点由静止开始下滑，运动到斜面底端C点后进入一竖直半圆形细圆管内(C处为一小段长度可忽略的光滑圆弧，圆管内径略大于小球直径，半圆直径CD在竖直线上)，恰能到达细圆管最高点D点，随后从D点离开后落回斜面上某点P.(重力加速度为g , sin 53°＝, cos 53°＝求：(1)小球到达C点时的速度；(2)小球从D点运动到P点的时间t.变式2 如图6­10所示，空间有一水平向右的匀强电场，半径为r的绝缘光滑圆环固定在竖直平面内，O是圆心，AB是竖直方向的直径．一质量为m、电荷量为＋q的小球套在圆环上，并静止在P点，且OP与竖直方向的夹角θ＝37°.不计空气阻力．已知重力加速度为g，sin37°＝，cos 37°＝.(1)求电场强度E的大小；(2)要使小球从P点出发能做完整的圆周运动，求小球初速度v应满足的条件．4 如图6­11甲所示，一对平行金属板M、N长为L，相距为d，O1O为中轴线．当两板间加电压U MN＝U0时，两板间为匀强电场，忽略两极板外的电场，某种带负电的粒子从O1点以速度v0沿O1O方向射入电场，粒子恰好打在上极板M的中点，粒子重力忽略不计．(1)求带电粒子的比荷q m ；(2)若MN间加如图乙所示的交变电压，其周期T＝Lv0，从t＝0开始，前T3内U MN＝2U，后2T3内U MN＝－U，大量的上述粒子仍然以速度v0沿O1O方向持续射入电场，最终所有粒子恰好能全部离开电场而不打在极板上，求U的值．图6­11导思①MN间加交变电压后，粒子在水平方向做什么运动？运动时间是多少？②MN间加交变电压后，粒子在竖直方向做什么运动？可以分成几个阶段？每阶段的加速度是多少？归纳交变电场中粒子的运动往往属于运动的多过程问题，关键是搞清楚电场力或加速度随时间变化的规律，进而分析速度的变化规律，通过绘制v­t图像来分析运动过程比较直观简便．【真题模型再现】平行板电容器中带电粒子的运动2011 ·安徽卷交变电场中粒子的运动2012·新课标全国卷带电粒子在电容器中的匀速直线运动2013·广东卷加速偏转模型应用2014·安徽卷带电粒子在电容器中运动的功能关系2014·天津卷带电体在复合场中的功能转化2015·海南卷带电粒子在电场中加速(续表)【真题模型再现】平行板电容器中带电粒子的运动2015·山东卷带电体在变化电场中运动2015·北京卷带电粒子在电场中的功能转化2015·全国卷Ⅱ带电粒子在电场中的动力学问题【模型核心归纳】带电体在平行板电容器间的运动，实际上就是在电场力作用下的力电综合问题，依然需要根据力学解题思路求解，解题过程要遵从以下基本步骤：(1)确定研究对象(是单个研究对象还是物体组)；(2)进行受力分析(分析研究对象所受的全部外力，包括电场力．其中电子、质子、正负离子等基本微观粒子在没有明确指出或暗示时一般不计重力，而带电油滴、带电小球、带电尘埃等宏观带电体一般要考虑其重力)；(3)进行运动分析(分析研究对象所处的运动环境是否存在束缚条件，并根据研究对象的受力情况确定其运动性质和运动过程)；(4)建立物理等式(由平衡条件或牛顿第二定律结合运动学规律求解，对于涉及能量的问题，一般用动能定理或能量守恒定律列方程求解.例在真空中水平放置平行板电容器，两极板间有一个带电油滴，电容器两极板间距为d，当平行板电容器的电压为U0时，油滴保持静止状态，如图6­12所示．当给电容器突然充电使其电压增加ΔU1，油滴开始向上运动；经时间Δt后，电容器突然放电使其电压减少ΔU2，又经过时间Δt，油滴恰好回到原来位置．假设油滴在运动过程中没有失去电荷，充电和放电的过程均很短暂，这段时间内油滴的位移可忽略不计，重力加速度为g.试求：(1)带电油滴所带电荷量与质量之比；(2)第一个Δt与第二个Δt时间内油滴运动的加速度大小之比；(3)ΔU1与ΔU2之比．展如图6­13所示，A、B为平行金属板，两板相距为d，分别与电源两极相连，两板的中央各有一小孔M和N.今有一带电质点，自A板上方相距为d的P点由静止自由下落(P、M、N 在同一竖直线上)，空气阻力忽略不计，到达N孔时速度恰好为零，然后沿原路返回．若保持两极板间的电压不变，则不正确的是( )图6­13A．把A板向上平移一小段距离，质点自P点自由下落后仍能返回B．把A板向下平移一小段距离，质点自P点自由下落后将穿过N孔继续下落C．把B板向上平移一小段距离，质点自P点自由下落后仍能返回D．把B板向下平移一小段距离，质点自P点自由下落后将穿过N孔继续下落第7讲带电粒子在磁场及复合场中的运动1．(多选)[2014·新课标全国卷Ⅱ] 图7­1为某磁谱仪部分构件的示意图．图中，永磁铁提供匀强磁场，硅微条径迹探测器可以探测粒子在其中运动的轨迹．宇宙射线中有大量的电子、正电子和质子．当这些粒子从上部垂直进入磁场时，下列说法正确的是( )图7­1A．电子与正电子的偏转方向一定不同B．电子与正电子在磁场中运动轨迹的半径一定相同C．仅依据粒子运动轨迹无法判断该粒子是质子还是正电子D．粒子的动能越大，它在磁场中运动轨迹的半径越小【考题定位】难度等级：中等出题角度：本题主要考查学生对左手定则、带电粒子在匀强磁场中运动规律的掌握情况．2．[2015·全国卷Ⅰ] 两相邻匀强磁场区域的磁感应强度大小不同、方向平行．一速度方向与磁感应强度方向垂直的带电粒子(不计重力)，从较强磁场区域进入到较弱磁场区域后，粒子的( )A．轨道半径减小，角速度增大B．轨道半径减小，角速度减小C．轨道半径增大，角速度增大D．轨道半径增大，角速度减小【考题定位】难度等级：容易出题角度：本题主要考查学生对带电粒子在匀强磁场中运动结论的掌握情况，属于较简单题目．3．(多选)[2015·全国卷Ⅱ] 两个匀强磁场区域Ⅰ和Ⅱ，Ⅰ的磁感应强度是Ⅱ的k倍，两个速率相同的电子分别在两磁场区域做圆周运动．与Ⅰ中运动的电子相比，Ⅱ中的电子( )A．运动轨迹的半径是Ⅰ中的k倍B．加速度的大小是Ⅰ中的k倍C．做圆周运动的周期是Ⅰ中的k倍D．做圆周运动的角速度与Ⅰ中的相等【考题定位】难度等级：容易出题角度：本题主要考查学生对带电粒子在匀强磁场中运动规律的掌握情况，考查了应用牛顿运动定律、圆周运动的规律解决物理问题的能力．考点一通电导体在磁场中的安培力问题1 [2015·重庆卷] 音圈电机是一种应用于硬盘、光驱等系统的特殊电动机．图7­2是某音圈电机的原理示意图，它由一对正对的磁极和一个正方形刚性线圈构成，线圈边长为L，匝数为n，磁极正对区域内的磁感应强度方向垂直于线圈平面竖直向下，大小为B，区域外的磁场忽略不计．线圈左边始终在磁场外，右边始终在磁场内，前后两边在磁场内的长度始终相等．某时刻线圈中电流从P流向Q，大小为I.(1)求此时线圈所受安培力的大小和方向．(2)若此时线圈水平向右运动的速度大小为v，求安培力的功率．导思①单根通电直导线垂直磁场放置，安培力的大小、方向如何？n根呢？②安培力的功率与哪些因素有关？归纳安培力与动力学综合问题已成为高考的热点，解决这类问题的关键是把电磁学问题力学化，把立体图转化为平面图，即画出平面受力分析图，其中安培力的方向切忌跟着感觉走，要用左手定则来判断，注意F安⊥B、F安⊥I.其次是选用牛顿第二定律或平衡条件建立方程解题．变式如图7­3所示，一劲度系数为k的轻质弹簧下面挂有匝数为n的矩形线框边长为l，线框的下半部分处在匀强磁场中，磁感应强度大小为B，方向垂直线框平面向里．线框中通以电流I，方向如图所示，开始时线框处于平衡状态，弹簧处于伸长状态．令磁场反向，磁感应强度的大小仍为B，线框达到新的平衡．则在此过程中线框位移的大小Δx及方向是( )A．Δx＝2nIlBk，方向向上B．Δx＝2nIlBk，方向向下C．Δx＝nIlBk，方向向上D．Δx＝nIlBk，方向向下考点二带电粒子在有界磁场中的运动2 如图7­4所示，在xOy平面内以O为圆心、R0为半径的圆形区域Ⅰ内有垂直于纸面向外、磁感应强度为B1的匀强磁场．一质量为m、带电荷量为＋q的粒子以速度v0从A(R0，0)点沿x轴负方向射入区域Ⅰ，经过P(0，R0)点，沿y轴正方向进入同心环形区域Ⅱ，为使粒子经过区域Ⅱ后能从Q点回到区域Ⅰ，需在区域Ⅱ内加一垂直于纸面向里、磁感应强度为B2的匀强磁场．已知OQ与x轴负方向成30°角，不计粒子重力．求：(1)区域Ⅰ中磁感应强度B1的大小；(2)环形区域Ⅱ的外圆半径R的最小值；(3)粒子从A点出发到再次经过A点所用的最短时间．导思①粒子以速度v0从A到P，经过P点的速度方向如何？②粒子在区域Ⅱ从P到Q，圆心角是多少？③粒子从A点出发到再次经过A点，经过哪些圆弧？圆心角分别为多少？归纳解答带电粒子在匀强磁场中运动的关键是画粒子运动轨迹的示意图，确定圆心、半径及圆心角．此类问题的解题思路是：(1)画轨迹：即确定圆心，用几何方法求半径并画出运动轨迹.(2)找联系：轨道半径与磁感应强度、运动速度相联系，偏转角度与圆心角、入射方向、出射方向相联系，在磁场中运动的时间与周期相联系．(3)用规律：即牛顿第二定律和圆周运动的规律，特别是周期公式和半径公式．变式1 如图7­5所示，横截面为正方形abcd的有界匀强磁场的磁场方向垂直纸面向里．一束电子以大小不同、方向垂直ad边界的速度飞入该磁场．对于从不同边界射出的电子，下列判断不正确的是( )图7­5A．从ad边射出的电子在磁场中运动的时间都相等B．从c点离开的电子在磁场中运动时间最长C．电子在磁场中运动的速度偏转角最大为πD．从bc边射出的电子的速度一定大于从ad边射出的电子的速度变式2 (多选)如图7­6所示，ab是匀强磁场的边界，质子(11H)和α粒子(42He)先后从c点射入磁场，初速度方向与ab边界的夹角均为45°，并都到达d点．不计空气阻力和粒子间的作用．关于两粒子在磁场中的运动，下列说法正确的是( )图7­6A．质子和α粒子运动轨迹相同B．质子和α粒子运动动能相同C．质子和α粒子运动速率相同D．质子和α粒子运动时间相同考点三带电粒子在复合场中的运动3 [2015·福建卷] 如图7­7所示，绝缘粗糙的竖直平面MN左侧同时存在相互垂直的匀强电场和匀强磁场，电场方向水平向右，电场强度大小为E，磁场方向垂直纸面向外，磁感应强度大小为B.一质量为m、电荷量为q的带正电的小滑块从A点由静止开始沿MN下滑，到达C 点时离开MN做曲线运动．A、C两点间距离为h，重力加速度为g.(1)求小滑块运动到C点时的速度大小v C；(2)求小滑块从A点运动到C点过程中克服摩擦力做的功W f；(3)若D点为小滑块在电场力、洛伦兹力及重力作用下运动过程中速度最大的位置，当小滑块运动到D点时撤去磁场，此后小滑块继续运动到水平地面上的P点．已知小滑块在D点时的速度大小为v D，从D点运动到P点的时间为t，求小滑块运动到P点时速度的大小v P.【规范步骤】[解析] (1)小滑块沿MN运动过程，水平方向受力满足qvB ＋N＝qE小滑块在C点离开MN时，有N＝0解得v C＝E B .(2)由动能定理，有___________________________________________解得______________________________________．(3)如图7­8所示，小滑块速度最大时，速度方向与电场力、重力的合力方向垂直．撤去磁场后小滑块将做类平抛运动，等效加速度为g′g ′＝⎝⎛⎭⎫qE m 2＋g 2 且v 2P ＝v 2D ＋g′2t 2解得_______________________________．归纳带电粒子在复合场中常见的运动形式：①当带电粒子在复合场中所受的合力为零时，粒子处于静止或匀速直线运动状态；②当带电粒子所受的合力大小恒定且提供向心力时，粒子做匀速圆周运动；③当带电粒子所受的合力变化且与速度方向不在一条直线上时，粒子做非匀变速曲线运动．如果带电粒子做曲线运动，则需要根据功能关系求解，需要注意的是洛伦兹力始终不做功．4 如图7­9所示，直线MN 上方有平行于纸面且与MN 成45°角的有界匀强电场，电场强度大小未知；MN 下方为方向垂直于纸面向里的有界匀强磁场，磁感应强度大小为B.今从MN 上的O 点向磁场中射入一个速度大小为v 、方向与MN 成45°角的带正电粒子，该粒子在磁场中运动时的轨道半径为R.若该粒子从O 点出发记为第一次经过直线MN ，而第五次经过直线MN 时恰好又通过O 点．不计粒子的重力．求：(1)电场强度的大小；(2)该粒子再次从O 点进入磁场后，运动轨道的半径； (3)该粒子从O 点出发到再次回到O 点所需的时间． 导思①粒子从O 点出发到第五次经过直线MN ，经过哪些运动过程，分别做什么运动？②粒子第四次经过直线MN ，进入电场，沿电场线和垂直电场线方向分别做什么运动？其位移分别是多少？③粒子再次从O 点进入磁场后，运动的速度是多少？归纳电场(或磁场)与磁场各位于一定的区域内并不重叠，或在同一区域电场与磁场交替出现，这种情景就是组合场．粒子在某一场中运动时，通常只受该场对粒子的作用力．其处理方法一般为：①分析带电粒子在各场中的受力情况和运动情况，一般在电场中做直线运动或类平抛运动，在磁场中做匀速圆周运动；②正确地画出粒子的运动轨迹图，在画图的基础上注意运用几何知识寻找关系；③注意确定粒子在组合场交界位置处的速度大小与方向，该速度是联系两种运动的桥梁．【真题模型再现】带电粒子在电磁场中运动的科技应用2013·重庆卷霍尔效应原理2014·浙江卷离子推进器2014·福建卷电磁驱动原理2015·浙江卷回旋加速器引出离子问题2015·重庆卷回旋加速器原理2015·江苏卷质谱仪(续表)【模型核心归纳】带电粒子在电场、磁场中的运动与现代科技密切相关，应重视以科学技术的具体问题为背景的考题．涉及带电粒子在复合场中运动的科技应用主要是速度选择器、磁流体发电机、电磁流量计、质谱仪等，对应原理如下：装置名称装置图示原理及结论速度选择器粒子经加速电场加速后得到一定的速度v0，进入正交的电场和磁场，受到的电场力与洛伦兹力方向相反，若使粒子沿直线从右边孔中射出，则有qv0B＝qE，即v0＝EB，故若v＝v0＝EB，粒子必做匀速直线运动，与粒子电荷量、电性、质量均无关．若v＜EB，电场力大，粒子向电场力方向偏，电场力做正功，动能增加．若v＞EB，洛伦兹力大，粒子向洛伦兹力方向偏，电场力做负功，动能减少磁流体发电机正、负离子(等离子体)高速喷入偏转磁场中，在洛伦兹力作用下，正、负离子分别向上、下极板偏转、积累，从而在板间形成一个场强向下的电场，两板间形成一定的电势差．当qvB＝qUd时，电势差达到稳定，U＝dvB，这就相当于一个可以对外供电的电源电磁流量计一圆形导管直径为d，用非磁性材料制成，其中有可以导电的液体向左流动．导电液体中的自由电荷(正、负离子)在洛伦兹力作用下纵向偏转，a、b间出现电势差．当自由电荷所受电场力和洛伦兹力平衡时，由Bqv＝Eq＝Uqd，可得v＝UBd，则流量Q＝Sv＝πUd4B质谱仪选择器中v＝EB1；偏转场中d＝2r，qvB2＝mv2r，解得比荷qm＝2EB1B2d，质量m＝B1B2dq2E.作用：主要用于测量粒子的质量、比荷，研究同位素霍尔效应在匀强磁场中放置一个矩形截面的载流导体，当磁场方向与电流方向垂直时，导体在与磁场、电流方向都垂直的方向上出现了电势差，这种现象称为霍尔效应例[2015·浙江卷] 使用回旋加速器的实验需要把离子束从加速器中引出，离子束引出的方法有磁屏蔽通道法和静电偏转法等．质量为m，速度为v的离子在回旋加速器内旋转，旋转轨道是半径为r的圆，圆心在O点，轨道在垂直纸面向外的匀强磁场中，磁感应强度为B.为引出离子束，使用磁屏蔽通道法设计引出器．引出器原理如图7­10所示，一对圆弧形金属板组成弧形引出通道，通道的圆心位于O′点(O′点图中未画出)．引出离子时，令引出通道内磁场的磁感应强度降低，从而使离子从P点进入通道，沿通道中心线从Q点射出．已知OQ 长度为L，OQ与OP的夹角为θ.(1)求离子的电荷量q并判断其正负；(2)离子从P点进入，Q点射出，通道内匀强磁场的磁感应强度应降为B′，求B′；(3)换用静电偏转法引出离子束，维持通道内的原有磁感应强度B不变，在内外金属板间加直流电压，两板间产生径向电场，忽略边缘效应．为使离子仍从P点进入，Q点射出，求通道内引出轨迹处电场强度E的方向和大小．图7­10。

第7讲 电场和磁场的基本性质1．(2012·江苏单科， 1)真空中， A 、 B 两点与点电荷Q 的距离分别为r 和3r ， 则A 、 B 两点的电场强度大小之比为( )A ．3∶1B ．1∶3C ．9∶1D ．1∶9解析 由库仑定律F ＝kQ 1Q 2r 2和场强公式E ＝F q知点电荷在某点产生电场的电场强度E ＝kQ r2， 电场强度大小与该点到场源电荷的距离的二次方成反比， 则E A ∶E B ＝r 2B ∶r 2A ＝9∶1， 选项C 正确．答案 C2．(2013·江苏卷， 3)下列选项中的各14圆环大小相同， 所带电荷量已在图中标出， 且电荷均匀分布， 各14圆环间彼此绝缘．坐标原点O 处电场强度最大的是解析 设14圆环的电荷在原点O 产生的电场强度为E 0， 根据电场强度叠加原理， 在坐标原点O 处， A 图的场强为E 0, B 图场强为2E 0 ， C 图场强为E 0， D 图场强为0， 因此本题答案为B.答案 B3．(2014·江苏卷，4)如图3－7－1所示，一圆环上均匀分布着正电荷，x轴垂直于环面且过圆心O.下列关于x轴上的电场强度和电势的说法中正确的是( )A．O点的电场强度为零，电势最低B．O点的电场强度为零，电势最高C．从O点沿x轴正方向，电场强度减小，电势升高D．从O点沿x轴正方向，电场强度增大，电势降低图3－7－1解析根据圆环的对称性可知，O点处的场强为零，又由正电荷在无限远处场强为零，故从O点沿x轴正方向，电场强度先增大，后减小，电势应逐渐降低，O点处的电势最高，故B项正确，A、C、D均错误．答案 B主要题型：选择题和计算题(计算题在第4、6讲已讲)，以选择题为主知识热点1．(1)库仑定律、电场强度、点电荷的场强，及场强的叠加．(2)电场强度、电势、电势能与电场线之间的关系．(3)带电粒子在匀强电场中的运动．(已讲)2．带电粒子在匀强磁场中的运动．(已讲)物理方法(1)矢量运算法(平行四边形定则) (2)模型法(3)对称法(4)守恒法(5)补偿法命题趋势(1)2015年高考，预计点电荷的场强，电场强度与电势(差)、电势能和电场线之间的关系以及电场力做功与电势能变化的关系仍会出现，并很可能会以选择题的形式进行考查．带电粒子在匀强电场中的运动有可能会以选择题或计算题的形式出现．(2)近三年江苏省高考试题没有单独考查安培力及安培力作用下导体的平衡及运动问题，预计在2015年高考中这部分内容应是考查的重点．热点一对电场强度的理解及计算1．(多选)(2014·全国卷新课标Ⅱ，19)关于静电场的电场强度和电势，下列说法正确的是( )A ．电场强度的方向处处与等电势面垂直B ．电场强度为零的地方， 电势也为零C ．随着电场强度的大小逐渐减小， 电势也逐渐降低D ．任一点的电场强度总是指向该点电势降落最快的方向解析 电场线与等势面垂直， 而电场强度的方向为电场线的方向， 故电场强度的方向与等势面垂直， 选项A 正确； 场强为零的地方电势不一定为零， 例如等量同种正电荷连线的中点处的场强为零但是电势大于零， 选项B 错误； 场强大小与电场线的疏密有关， 而沿着电场线的方向电势是降低的， 故随电场强度的大小逐渐减小， 电势不一定降低， 选项C 错误； 任一点的电场强度方向总是和电场线方向一致， 而电场线的方向是电势降落最快的方向， 选项D 正确．答案 AD2. (2014·武汉市部分学校调研)在孤立的点电荷产生的电场中有a 、 b 两点， a 点的电势为φa ， 场强大小为E a ， 方向与连线ab 垂直．b 点的电势为φb ， 场强大小为E b ， 方向与连线ab 的夹角为30°.则a 、 b 两点的场强大小及电势高低的关系是( )A ．φa ＞φb ， E a ＝E b 2B ．φa ＜φb ， E a ＝E b2C ．φa ＞φb ， E ＝4E bD ．φa ＜φb ，E a ＝4E b图3－7－2解析 将E a 、 E b 延长相交， 其交点为场源点电荷的位置， 由点电荷的场强公式E ＝kQ r2， 可得E a ＝4E b ； 分别过a 、 b 做等势面， 电场线由高的等势面指向低的等势面， 则φb ＞φa ， 选项D 正确． 答案 D3. 如图3－7－3所示， 在一正三角形ABC 的三个顶点处分别固定三个电荷量均为＋q 的点电荷， a 、 b 、 c 分别为三角形三边的中点， O 点为三角形三条中线的交点．选无穷远处为零电势面， 则下列说法中正确的是( )A ．a 点的电场强度为零、 电势不为零B ．b 、 c 两点的电场强度大小相等、 方向相反C ．a 、 b 、 c 三点的电场强度和电势均相同D ．O 点的电场强度一定为零， 电势一定不为零图3－7－3解析 由于电场强度是矢量， 根据矢量的叠加原理， 三角形底边B 、 C 两点的点电荷在a 点的合场强为零， 但三角形顶点A 处的点电荷会在a 处产生一个竖直向下的场强， 所以a 点的电场强度不为零， 由于三角形三个顶点的点电荷均为正点电荷， 所以a 、 b 、 c 、 O 点的电势均不为零，选项A错误；根据电场的叠加原理，三个点电荷在b点产生的场强方向沿Bb连线方向，在c点产生的场强方向沿Cc方向，所以在b、c两点处，三个点电荷所产生的场强大小相等方向不是相反的，选项B错误；由对称性可知，a、b、c三点的电场强度大小相等但方向不同，电势相同，选项C错误；根据矢量叠加原理和几何关系可知，B、C 两处的点电荷产生的场强一定与A处点电荷产生的场强大小相等、方向相反，所以O处的合场强一定为零，电势一定不为零，选项D 正确．答案 D4. (多选)如图3－7－4所示，图甲中MN为足够大的不带电的薄金属板．在金属板的右侧，距离为d的位置上放入一个电荷量为＋q的点电荷O，由于静电感应产生了如图所示的电场分布．P是金属板上的一点，P点与点电荷O之间的距离为r，几位同学想求出P点的电场强度的大小，但发现很难．他们经过仔细研究，从图乙所示的电场得到了一些启示，经过查阅资料他们知道：图甲所示的电场分布与图乙中虚线右侧的电场分布是一样的．图乙中两异号点电荷电荷量的大小均为q，它们之间的距离为2d，虚线是两点电荷连线的中垂线．由此他们分别对P点的电势和电场强度作出以下判断，其中正确的是( )图3－7－4A ．P 点的电势为零B ．P 点的电势大于零C ．P 点电场强度的方向垂直于金属板向左， 大小为2kqd r3 D ．P 点电场强度的方向垂直于金属板向左， 大小为2kq r 2－d 2r3 解析 选项分两组， A 、 B 两项判断P 点电势， C 、 D 两项计算P 点场强．金属板MN 接地， 电势为零， 则金属板上P 点电势为零， A 正确、 B 错误；类比图乙中的电场线方向可知， 金属板所在位置及P 点场强方向均垂直于金属板向左， 大小由等量异种电荷分别在中垂线上产生的场强叠加得知， 由于对称， 带电荷量分别为＋q 和－q 的点电荷在P 点产生的场强大小均为E ＋＝E －＝k q r 2， 由相似三角形关系得E E ＋＝2d r， 解得E ＝2kqd r3， C 正确、 D 错误． 答案 AC1．高考对电场强度的考查， 往往会和对电势的考查结合在一起进行， 目的就是刻意对考生制造思维上的混乱， 以此来考查考生对物理基本概念的区分和辨别能力．2．解决此类问题的关键就是要明确电场强度是矢量，其运算规则为平行四边形定则；而电势为标量，其运算规则为代数运算规则．3．常用的思维方法——对称法．热点二电场性质的理解与应用5．(2014·淮安市高三考前信息卷)如图3－7－5所示，椭圆ABCD 处于一匀强电场中，椭圆平面平行于电场线，AC、BD分别是椭圆的长轴和短轴，已知电场中A、B、C三点的电势分别为φA＝14 VφB ＝3 V、φC＝－7 V，由此可得D点的电势为( )A．8 V B．6 V C．4 V D．2 V图3－7－5解析A、B、C、D顺次相连将组成菱形，由公式U＝Ed可知，φA －φB＝φD－φC或φA－φD＝φB－φC，解得φD＝4 V．选项C正确. 答案 C6．(2014·徐州市高三检测)在地面上插入一对电极M和N，将两个电极与直流电源相连，大地中形成恒定电流和恒定电场．恒定电场的基本性质与静电场相同，其电场线分布如图3－7－6所示，P、Q 是电场中的两点．下列说法正确的是( )图3－7－6A．P点场强比Q点场强大B．P点电势比Q点电势高C．P点电子的电势能比Q点电子的电势能大D．电子沿直线从N到M的过程中所受电场力恒定不变解析因为电场线密集处场强大，所以P点场强小于Q点场强，选项A错误；因为沿电场线电势降低，所以P点电势高于Q点电势，选项B正确；根据“负电荷在电势高处电势能低”，可知P点电子的电势能比Q点电子的电势能小，选项C错误；沿直线从N到M 的过程中，电场线先逐渐变稀疏，然后变密集，故此过程中，电子所受电场力先减后增，选项D错误．答案 B7．(2014·山东卷，19)如图3－7－7所示，半径为R的均匀带正电薄球壳，其上有一小孔A.已知壳内的场强处处为零；壳外空间的电场，与将球壳上的全部电荷集中于球心O时在壳外产生的电场一样．一带正电的试探电荷(不计重力)从球心以初动能E k0沿OA方向射出．下列关于试探电荷的动能E k与离开球心的距离r的关系图线，可能正确的是( )图3－7－7解析壳内场强处处为零，试探电荷在壳内运动时动能不变，排除选项C、D；由动能定理可得，ΔE kΔr＝F，即在E－r图象中图线切线的斜率数值上等于电场力的大小，距离球壳越远试探电荷所受电场力越小，图象的斜率越小，正确选项为A.答案 A8．(多选) (2014·全国卷新课标Ⅰ，21)如图3－7－8，在正点电荷Q的电场中有M、N、P、F四点，M、N、P为直角三角形的三个顶点，F为MN的中点，∠M＝30°.M、N、P、F四点处的电势分别用φM、φN、φP、φF表示，已知φM＝φN，φP＝φF，点电荷Q 在M 、 N 、 P 三点所在平面内， 则( )A ．点电荷Q 一定在MP 的连线上B ．连接PF 的线段一定在同一等势面上C ．将正试探电荷从P 点搬运到N 点， 电场力做负功D ．φP 大于φM图3－7－8解析 作∠MNP 的角平分线交MP 于G ， 则MG ＝GN 又因φM ＝φN ， 所以点电荷Q 应放在G 点， 选项A 正确； 点电荷的等势面为球面， 所以选项B 错； 沿电场线的方向电势降低， 所以φP >φM ， φP >φN ， 故将正电荷从P 点搬运到N 点， 电场力做正功．选项D 正确， C 错误．答案 AD判断电场性质的常用方法(1)判断场强强弱⎩⎪⎨⎪⎧ 根据电场线或等势面的疏密根据公式E ＝k Q r 2和场强叠加原理(2)判断电势高低⎩⎪⎨⎪⎧ 根据电场线的方向根据φ＝E p q(3)判断电势能大小⎩⎪⎨⎪⎧根据E p ＝qφ根据ΔE p ＝－W 电，由电场力做功情况判断热点三 安培力及安培力作用下导体的平衡与运动9．(多选)(2014·浙江卷， 20)如图3－7－9甲所示， 两根光滑平行导轨水平放置， 间距为L ， 其间有竖直向下的匀强磁场， 磁感应强度为B .垂直于导轨水平对称放置一根均匀金属棒．从t ＝0时刻起， 棒上有如图乙所示的持续交变电流I ， 周期为T ， 最大值为I m ， 图甲中I 所示方向为电流正方向．则金属棒( )图3－7－9A．一直向右移动B．速度随时间周期性变化C．受到的安培力随时间周期性变化D．受到的安培力在一个周期内做正功解析由I－t图可知，安培力随时间的变化关系与之相同．所以金属棒先向右匀加速运动，再做向右匀减速运动，然后重复运动，故选项A、B、C均正确．安培力先做正功，后做负功，故选项D错．答案ABC图3－7－1010．(多选)在竖直向下的匀强磁场中，“Γ”型金属导轨间距为0.5 m，右段在水平面内，左段竖直，如图3－7－10所示．两根质量均为0.06 kg的导体棒分别放在水平段和竖直段，并通过绝缘细线跨过定滑轮P 相连，导轨水平段光滑，导体棒cd与导轨竖直段间动摩擦因数为0.4.闭合开关S，发现两导体棒静止在导轨上，则下列各组磁感应强度的大小和电流值能满足要求的是( )A．B＝0.5 T，I＝2 A B．B＝0.5 T，I＝1 AC．B＝1.0 T，I＝1.5 A D．B＝0.8 T，I＝2.6 A解析 要使两导体棒静止在轨道上， 则ab 、 cd 受力平衡， ab 所受安培力水平向右， 细线的拉力水平向左， 大小F ＝F A ＝BIl ； cd 所受四个力如图所示， 其中静摩擦力的方向可能竖直向上或竖直向下，因此有F N ＝BIl ， F ±μF N －mg ＝0， 联立解得BI ＝mg l 1±μ， 代入数据解得0.857 T·A≤BI ≤2 T·A， 四组选项中BI 在此范围内的是A 、C.答案 AC11.美国研发的强力武器轨道电磁炮在前日的试射中， 将炮弹以5倍音速， 击向200公里外目标， 射程为海军常规武器的10倍， 且破坏力惊人．电磁炮原理如图3－7－11所示， 若炮弹质量为m ， 水平轨道长L ， 宽为d ， 轨道摩擦不计， 炮弹在轨道上做匀加速运动．要使炮弹达到5倍音速(设音速为v )， 则( )图3－7－11A ．炮弹在轨道上的加速度为v 22LB ．磁场力做的功为52mv 2 C ．磁场力做功的最大功率为125mv 32LD ．磁场力的大小为25mdv 22L 解析 炮弹在轨道上做初速度为零的匀加速直线运动， 由公式“v 2＝2ax ”得a ＝5v 22L ， A 错误； 不计摩擦， 磁场力做的功等于炮弹增加的动能， 即W ＝12m (5v )2＝25mv 22， B 错误； 由动能定理得BIdL ＝12m (5v )2， 磁场力的大小BId ＝m 5v 22L ， 则磁场力的最大功率P m ＝BId ·(5v )＝m 5v 22L·(5v )＝125mv 32L， C 正确、 D 错误． 答案 C 12．(2014·重庆卷， 8)某电子天平原理如图3－7－12所示， E 形磁铁的两侧为N 极， 中心为S 极， 两极间的磁感应强度大小均为B ， 磁极宽度均为L ， 忽略边缘效应， 一正方形线圈套于中心磁极， 其骨架与秤盘连为一体， 线圈两端C 、 D 与外电路连接， 当质量为m 的重物放在秤盘上时， 弹簧被压缩， 秤盘和线圈一起向下运动(骨架与磁极不接触)， 随后外电路对线圈供电， 秤盘和线圈恢复到未放重物时的位置并静止， 由此时对应的供电电流I 可确定重物的质量．已知线圈匝数为n ， 线圈电阻为R ， 重力加速度为g .问：图3－7－12(1)线圈向下运动过程中， 线圈中感应电流是从C 端还是从D 端流出？(2)供电电流I 是从C 端还是从D 端流入？ 求重物质量与电流的关系．(3)若线圈消耗的最大功率为P ， 该电子天平能称量的最大质量是多少？解析 (1)由右手定则可知线圈向下运动， 感应电流从C 端流出．(2)设线圈受到的安培力为F A ， 外加电流从D 端流入．由F A ＝mg ①和F A ＝2nBIL ②得m ＝2nBL g I ③ (3)设称量最大质量为m 0，由m ＝2nBL gI ④ 和P ＝I 2R ⑤得m 0＝2nBL g P R⑥ 答案 (1)电流从C 端流出(2)从D 端流入 m ＝2nBL g I (3)2nBL g P R安培力作用下的平衡与运动问题的求解思路：热点四 带电粒子在磁场中运动的临界极值问题图3－7－1313．(多选)(2014·领航高考冲刺卷三)在磁感应强度大小为B 、 方向垂直纸面向里的正方形(边长为l )匀强磁场区域， ab 边和cd 边为挡板， 从ad 边中点O 垂直磁场射入一带电粒子， 速度大小为v 0， 方向与ad 边夹角为30°， 如图3－7－13所示， 已知粒子的电荷量为q 、 质量为m (重力不计)．则下列说法正确的是( )A ．若粒子带负电， 粒子恰能从d 点射出磁场， 则v 0＝qBl 2mB ．若粒子带正电， 粒子恰不碰到cd 挡板， 则v 0＝qBl 2mC ．若粒子带正电， 粒子恰能从b 点射出磁场， 则v 0＝qBl mD ．若粒子带正电， 粒子能从ad 边射出磁场， 则v 0的最大值v 0m ＝qBl 3m解析 当粒子带负电， 且恰能从d 点射出磁场时， 如图所示， R ＝l2， 由qv 0B ＝mv 20R ， 得v 0＝qBl 2m， A 对， 若粒子带正电， 粒子恰不碰到cd 挡板时， R －R c os 60°＝l2， 解得R ＝l ， 同理得v 0＝qBl m， B 错； 若粒子带正电， 由几何关系可知， 粒子不可能恰好从b 点射出磁场， C 错； 若粒子带正电， 粒子能从ad 边射出磁场而不碰ab 板， 如图所示， 由几何关系得R ＝l3， 所以v 0m ＝qBl 3m， D 正确． 答案 AD图3－7－1414．(2014·长春市调研测试)如图3－7－14所示， 三角形区域磁场的三个顶点a 、 b 、 c 在直角坐标系内的坐标分别为(0,2 3 cm)、 (－2 cm,0)、 (2 cm ， 0)， 磁感应强度B ＝4×10－4T ， 大量比荷q m ＝2.5×105 C/kg 不计重力的正离子， 从O 点以相同的速率v ＝2 3 m/s 沿不同方向垂直磁场射入该磁场区域．求：(1)离子运动的半径．(2)从ac 边离开磁场的离子， 离开磁场时距c 点最近的位置坐标．(3)从磁场区域射出的离子中， 在磁场中运动的最长时间．解析 (1)由qvB ＝m v 2R 得， R ＝mv qB， 代入数据可解得： R ＝2 3 cm(2)设从ac 边离开磁场的离子距c 最近的点的坐标为M (x ， y )， M 点为以a 为圆心， 以aO 为半径的圆周与ac 的交点则x ＝R sin 30°＝ 3 cmy ＝R －R cos 30°＝(23－3)cm离c 最近的点的坐标为M [ 3 cm ， (23－3)cm](3)依题意知， 所有离子的轨道半径相同， 则可知弦越长， 对应的圆心角越大．易知从a 点离开磁场的离子在磁场中运动时间最长， 其轨迹所对的圆心角为60°T ＝2πm Bq ＝π50s t ＝T 6＝π300s 答案 (1)2 3 cm (2)[ 3 cm ， (23－3)cm](3)π300s1．求解这类问题的方法技巧解决带电粒子在磁场中运动的临界问题， 关键在于运用动态思维， 寻找临界点， 确定临界状态， 根据粒子的速度方向找出半径方向， 同时由磁场边界和题设条件画好轨迹，定好圆心，建立几何关系．2．带电粒子在有界磁场中运动临界问题的三种几何关系(1)刚好穿出磁场边界的条件是带电粒子在磁场中运动的轨迹与边界相切．(2)当粒子的运动速率v一定时，粒子经过的弧长(或弦长)越长，圆心角越大，则带电粒子在有界磁场中运动的时间越长．(3)当粒子的运动速率v变化时，带电粒子在匀强磁场中的运动轨迹对应的圆心角越大，其在磁场中的运动时间越长．高考命题热点7.根据粒子运动的轨迹、电场线(等势面)进行相关问题的判断带电粒子运动轨迹类问题分析的关键是运用曲线运动的知识(受力特征：合外力指向凹侧；运动特征：速度方向沿切向)找出电场力的方向，进而判断出场强方向或电场力做功情况，一系列问题就迎刃而解．(1)确定受力方向的依据①曲线运动的受力特征：带电粒子受力总指向曲线的凹侧；②电场力方向与场强方向的关系：正电荷的受力方向与场强方向同向，负电荷则相反；③场强方向与电场线或等势面的关系：电场线的切线方向或等势面的法线方向为电场强度的方向．(2)比较加速度大小的依据： 电场线或等差等势面越密⇒E 越大⇒F ＝qE 越大⇒a ＝qE m越大． (3)判断加速或减速的依据： 电场力与速度成锐角(钝角)， 电场力做正功(负功)， 速度增加(减少)．【典例】 (6分)如图3－7－15所示， 实线表示电场线， 虚线表示带电粒子只在电场力作用下的运动轨迹， a 、 b 为其运动轨迹上的两点， 可以判定( )A ．粒子在a 点的速度大于在b 点的速度B ．粒子在a 点的加速度大于在b 点的加速度C ．粒子一定带正电荷D ．粒子在a 点的电势能大于在b 点的电势能图3－7－15审题流程解析该粒子在电场中做曲线运动，则电场力应指向轨迹的凹侧且沿电场线的切线方向，设粒子由a向b运动，则其所受电场力方向和速度方向的关系如图所示，可知电场力做正功，粒子速度增加，电势能减少，A错、D对；b点处电场线比a点处电场线密，即粒子在b点所受电场力大，加速度大，选项B错；因电场线方向不确定，所以粒子的电性不确定，C选项错误．(假设粒子由b向a运动同样可得出结论)答案 D当带电粒子在电场中的运动轨迹是一条与电场线、等势线都不重合的曲线时，这种现象简称为“拐弯现象”，其实质为“运动与力”的关系．运用“牛顿运动定律、功和能”的知识分析：(1)“运动与力两线法”——画出“速度线”(运动轨迹在某一位置的切线)与“力线”(在同一位置电场线的切线方向且指向轨迹的凹侧)，从二者的夹角情况来分析带电粒子做曲线运动的情况．(2)“三不知时要假设”——电荷的正负、场强的方向(或等势面电势的高低)、电荷运动的方向，是题目中相互制约的三个方面．若已知其中一个，可分析判定各待求量；若三个都不知(三不知)，则要用“假设法”进行分析．(6分)如图3－7－16所示，带电粒子在电场中只受电场力作用时沿虚线从a运动到b，运动轨迹ab为一条抛物线，则下列判断正确的是( )A．若直线MN为一条电场线，则电场线方向由N指向MB．若直线MN为一条电场线，则粒子的动能增大C．若直线MN为一个等势面，则粒子的速度不可平行MND．若直线MN为一个等势面，则粒子的电势能减小图3－7－16解析若直线MN为一条电场线，则带电粒子所受电场力沿NM方向，可以判断电场力对粒子做负功，粒子的动能减小，但由于带电粒子的电性未知，因此不能确定电场强度的方向，A、B错；若直线MN 为一个等势面，粒子速度方向垂直于场强方向时平行于等势面，C错；若直线MN为一个等势面，电场力方向垂直于等势面指向轨迹凹侧，与速度间夹角小于90°做正功，粒子的电势能减小，D对．答案 D一、单项选择题1．(2014·宿迁市高三摸底考试)图3－7－17不带电导体P置于电场中，其周围电场线分布如图3－7－17所示，导体P表面处的电场线与导体表面垂直，a、b为电场中的两点，则( )A．a点电场强度小于b点电场强度B．a点电势低于b点的电势C．负检验电荷在a点的电势能比在b点的大D．正检验电荷从a点移到b点的过程中，电场力做正功解析电场线密集的地方场强大，则a点电场强度大于b点电场强度，选项A错误；沿电场线方向电势降低，则a点电势高于P点电势，P 点电势高于b点电势，选项B错误；负检验电荷在电势较高的地方电势能较小，选项C错误；正检验电荷在电势较高的地方电势能较大，正检验电荷从a点移到b点的过程中，电势能减小，电场力做正功，选项D正确．答案 D2．航母舰载机的起飞一般有两种方式：滑跃式(辽宁舰)和弹射式．弹射起飞需要在航母上安装弹射器，我国国产航母将安装电磁弹射器，其工作原理与电磁炮类似．用强迫储能器代替常规电源，它能在极短时间内释放所储存的电能，由弹射器转换为飞机的动能而将其弹射出去．如图3－7－18所示是电磁弹射器简化原理图，平行金属导轨与强迫储能器连接，相当于导体棒的推进器ab跨放在平行导轨PQ、MN上，匀强磁场垂直于导轨平面，闭合开关S，强迫储能器储存的电能通过推进器释放，使推进器受到磁场的作用力平行导轨向前滑动，推动飞机使飞机获得比滑跃起飞时大得多的加速度，从而实现短距离起飞的目标．对于电磁弹射器，下列说法正确的是(不计一切摩擦和电阻消耗的能量)( )图3－7－18A．强迫储能器上端为正极B．导轨宽度越大，飞机能获得的加速度越大C．强迫储能器储存的能量越多，飞机被加速的时间越长D．飞机的质量越大，离开弹射器时的动能越大解析由左手定则可判断，通过ab的电流方向为由b到a，所以强迫储能器上端为负极，A错误；ab所受安培力F＝BIL与其有效长度成正比，故导轨宽度越大，推进器ab受到的安培力越大，飞机能获得的加速度越大，B正确；强迫储能器储存的能量越多，飞机能获得的动能越大，但加速时间受滑轨长度、飞机获得的加速度等影响，若滑轨长度一定，加速度越大，加速时间越短，C错误；由能量的转化和守恒定律可知，飞机离开弹射器时的动能取决于强迫储能器储存的能量，D错误．答案 B图3－7－193．(2014·武汉市调研考试)将等量的正、负电荷分别放在正方形的四个顶点上(如图3－7－19所示)．O点为该正方形对角线的交点，直线段AB通过O点且垂直于该正方形，OA＞OB，以下对A、B两点的电势和场强的判断，正确的是( )A．A点场强小于B点场强B．A点场强大于B点场强C．A点电势等于B点电势D．A点电势高于B点电势解析由电荷的对称分布关系可知AB直线上的电场强度为0，所以选项AB错误；同理将一电荷从A移动到B电场力做功为0，AB电势差为0，因此A点电势等于B点电势，选项C正确，D错误；因此答案选C.答案 C图3－7－204．(2014·山东名校高考冲刺卷二)如图3－7－20所示，a、b是x 轴上关于O点对称的两点，c、d是y轴上关于O点对称的两点，a、b两点上固定一对等量异种点电荷，带正电的检验电荷仅在电场力的作用下从c点沿曲线运动到d点，以下说法正确的是( )A．将检验电荷放在O点时受到的电场力为零B．检验电荷由c点运动到d点时速度先增大后减小C．c、d两点电势相等，电场强度大小相等D．检验电荷从c运动到d的过程中，电势能先减少后增加解析由带正电荷的检验电荷的轨迹可判断出a处为负电荷，b处为正电荷，检验电荷从c到d的过程中，速度先减小后增大，电势能先增加后减少，选项B、D均错；电荷在O点受到的电场力不为零，选项A错；根据等量异种电荷电场的分布及对称性可知选项C正确．答案 C5．(2014·河北省衡水中学调研)如图3－7－21甲所示，真空中有一半径为R、电荷量为＋Q的均匀带电球体，以球心为坐标原点，沿半径方向建立x轴．理论分析表明，x轴上各点的场强随x变化关系如图乙所示，则( )。
