地下工程施工-复习提纲
- 格式:doc
- 大小:34.50 KB
- 文档页数:3
(1)工程受力特点不同、(2)工程材料特性不确定性、(3)工程荷载的不确定性、(4)破坏模式的不确定性、(5)地下工程设计施工信息的不充分性与含糊性(1)工程深埋地下,工程地质和水文地质条件对地下建造施工的成败起着重要作用(2)地下工程施工作业空间小,工序交叉多,施工干扰较大,管理水平、合理组织很重要(3)地下工程深埋地下,一旦建成难以更改,要求一次达标,不留后患(4)地下工程施工基本不受外界气候影响,但施工劳动条件差,安全问题比较突出“少扰动、早喷锚、快封闭、勤测量”。
具体: (1)充分保护围岩,减少对围岩的扰动。
(2)充分发挥围岩的自承能力。
(3)尽快使支护结构闭合。
(4)加强监测,根据监测数据指导施工.优点:最大限度地利用洞内作业空间,工作面宽敞,能使用大型高效设备,加快施工进度; 断面一次开挖,施工组织与管理比较简单;能较好地发挥深孔爆破的优越性;通风、运输、排水等辅助工作及各种管线铺设工作均较便利。
缺点:大断面隧道施工时要使用笨重而昂贵的钻架;一次投资大;由于使用了大型机具,需要有相应的施工便道、组装场地、检修设备以及能源等;当隧道较长、地质情况多变必须改换其他施工方法是需要较多时间;多台钻机同时工作时的噪音极大。
:上半断面先行施工法、下半断面先行施工法和先导洞后全断面扩挖法。
可分为正台阶和反台阶两种方法。
a.施工条件 b。
围岩条件 c.隧道断面积 d.埋深 f.工期 g.环境条件 (城市时特别重要)(1)被动支护形式,包括木棚支架、钢筋混凝土支架、金属型钢支架、料石碹、混凝土级钢筋混凝土碹;(2)积极支护形式,即以锚杆支护为主、旨在改善围岩力学性能的系列支护形式,包括锚喷支护、锚网支护、锚梁支护、锚索支护、锚注支护等。
●整体刚度较大,有较大的早期支护刚度;●能很好地与锚杆、钢筋网、喷射混凝土相结合,构成联合支护,受力性能较好;●钢拱架的安装架设比较方便。
●钢架的纵向间距,普通不宜大于 1.2m●两榀钢架之间应设置直径 20~22mm 的钢拉杆(1)悬吊作用:通过锚杆将不稳定的岩层和危石悬吊在上部坚硬稳定的岩体上,以防止其离层滑落.(2)组合梁作用:指把层状岩体看成一种梁(简支梁),没有锚固是,它们只是简单地叠合在一起。

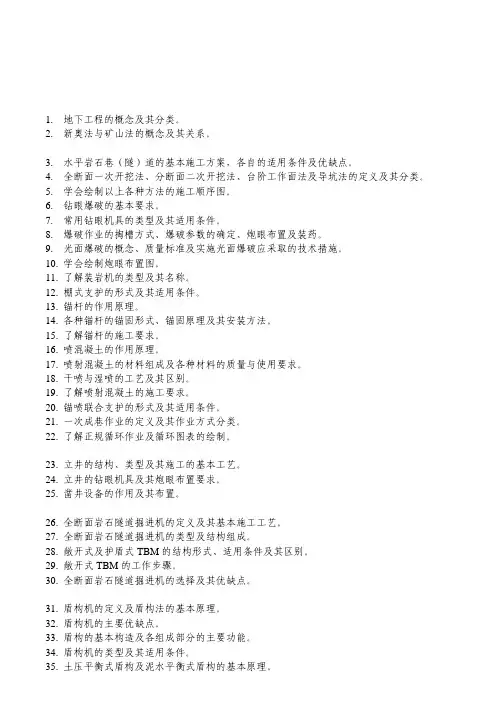

《地下工程施工技术》课程复习提纲1.地下工程的概念及其分类。
2.新奥法与矿山法的概念及其关系。
3.水平岩石巷(隧)道的基本施工方案,各自的适用条件及优缺点。
4.全断面一次开挖法、分断面二次开挖法、台阶工作面法及导坑法的定义及其分类。
5.学会绘制以上各种方法的施工顺序图。
6.钻眼爆破的基本要求。
7.常用钻眼机具的类型及其适用条件。
8.爆破作业的掏槽方式、爆破参数的确定、炮眼布置及装药。
9.光面爆破的概念、质量标准及实施光面爆破应采取的技术措施。
10.学会绘制炮眼布置图。
11.了解装岩机的类型及其名称。
12.棚式支护的形式及其适用条件。
13.锚杆的作用原理。
14.各种锚杆的锚固形式、锚固原理及其安装方法。
15.了解锚杆的施工要求。
16.喷混凝土的作用原理。
17.喷射混凝土的材料组成及各种材料的质量与使用要求。
18.干喷与湿喷的工艺及其区别。
19.了解喷射混凝土的施工要求。
20.锚喷联合支护的形式及其适用条件。
21.一次成巷作业的定义及其作业方式分类。
22.了解正规循环作业及循环图表的绘制。
23.立井的结构、类型及其施工的基本工艺。
24.立井的钻眼机具及其炮眼布置要求。
25.凿井设备的作用及其布置。
26.全断面岩石隧道掘进机的定义及其基本施工工艺。
27.全断面岩石隧道掘进机的类型及结构组成。
28.敞开式及护盾式TBM的结构形式、适用条件及其区别。
29.敞开式TBM的工作步骤。
30.全断面岩石隧道掘进机的选择及其优缺点。
31.盾构机的定义及盾构法的基本原理。
32.盾构机的主要优缺点。
33.盾构的基本构造及各组成部分的主要功能。
34.盾构机的类型及其适用条件。
35.土压平衡式盾构及泥水平衡式盾构的基本原理。
36.了解盾构施工的出洞、进洞技术及盾构隧道衬砌。
37.顶管施工的基本原理及其与盾构施工的主要区别。
38.顶管系统的组成及各自作用。
39.顶管法的优缺点。
40.顶管机的类型及其适用条件。
41.泥水平衡顶管的施工原理。
一、绪论1. 地下工程的概念地下工程是指建造在地面以下(土层或岩石中)的各种工程空间与设施,包括交通山岭隧道工程、城市地铁隧道工程、矿山井巷工程、水工隧洞工程、水电地下硐室工程、地下空间工程、军事国防工程等。
2. 地下工程的分类(1)按领域用途分类:交通山岭隧道工程、城市地铁隧道工程、矿山井巷工程、水工隧洞工程、水电地下硐室工程、地下空间工程、军事国防工程等。
(2)按空间位置分类:水平式、倾斜式和垂直式。
二、平洞施工(矿山法)1. 平洞的断面形式及考虑因素(1)断面形式:折线形(矩形、梯形和不规则形等)和曲线形(半圆拱形、圆弧拱形、三心拱形、马蹄形、椭圆形、圆形等)两大类。
(2)考虑因素:工程所在的位置及穿过的围岩性质、平洞的用途及其服务年限、支护材料和支护方式、掘进方法与设备。
2. 分断面两次开挖法(1)定义:将断面分成两部分,在全长范围内或一个较长的区段内先开挖好一个部分,再开挖另一个部分。
(2)具体方法:上半断面先行施工法、下半断面先行施工法、先导洞后全断面扩挖法。
(3)与台阶法的区别:台阶法是各分层在一定距离内呈台阶状同时推进,分断面法则是分两次先后推进。
3. 导坑法的分类(1)中央下导坑施工法:中央下导坑先墙后拱法、中央下导坑先拱后墙法。
(2)侧下导坑施工法:侧下导坑先墙后拱法、侧下导坑先拱后墙法。
(3)侧上导坑施工法:侧上导坑先墙后拱法、侧上导坑先拱后墙法。
三、竖井施工1. 竖井的分类(1)按施工方法分类:全断面法、台阶法、分断面法。
(2)按断面形状分类:圆形、椭圆形、矩形等。
2. 竖井施工工艺(1)准备工作:地质勘探、工程设计、施工方案制定等。
(2)施工过程:掘进、支护、通风、排水、测量等。
(3)施工安全管理:防止坍塌、防止中毒、防止火灾等。
四、地下工程防水与排水1. 防水方法(1)围岩注浆:加固围岩,提高其抗渗性能。
(2)防水材料:防水混凝土、防水板、止水带等。
2. 排水方法(1)集水井排水:通过集水井收集地下水,然后排出。
地下工程施工组织复习题一、选择题1. 地下工程施工的基本原则是()。
A. 安全第一B. 现场指挥C. 管理先导D. 系统管理2. 地下工程施工的一般步骤是()。
A. 勘察、设计、开挖、支护、施工B. 勘察、开挖、设计、支护、施工C. 勘察、设计、施工、开挖、支护D. 勘察、设计、支护、开挖、施工3. 地下工程中,一般使用的支护形式有()。
A. 地下连续墙B. 土钉墙C. 钢架支护D. 压力注浆4. 地下连续墙的常用支护材料是()。
A. 钢筋混凝土B. 钢板桩C. 钢管桩D. 预应力混凝土5. 地下钢架支护主要是采用()进行支护。
A. 钢梁B. 钢柱C. 钢筋D. 钢板6. 土钉墙的支护是通过()与地层相连,形成整体支护结构。
A. 地钉B. 钢筋混凝土C. 土壤D. 钢板7. 地下工程施工中,最常用的开挖方法是()。
A. 盖板法B. 剖挖法C. 架空法D. 渐进法8. 开挖时,应根据不同的地质条件选择合适的开挖方法,一般以()为先。
A. 盖板法B. 剖挖法C. 架空法D. 渐进法9. 地下工程中,常用的排水设备包括()。
A. 排水泵B. 排水管C. 排水井D. 以上都是10. 地下工程施工中,应遵守(),合理设置通风设备。
A. 设备设施的维护保养要求B. 安全生产的相关规定C. 环境保护的原则D. 劳动安全卫生法规11. 地下工程中,通常需要做的地质勘察有()。
A. 岩土勘察B. 水文地质勘察C. 工程地质勘察D. 以上都是12. 地下工程中,最常见的施工设备有()。
A. 掘进机B. 钻井机C. 爆破机D. 以上都是13. 地下工程中,应用的材料主要有()。
A. 土方B. 砂石C. 水泥D. 以上都是14. 地下工程施工管理主要包括()。
A. 施工组织设计B. 施工计划C. 质量监督D. 施工安全15. 地下工程支护的选择应根据()进行确定。
A. 地质条件B. 工程要求C. 施工设备D. 材料成本二、填空题16. 地下工程的施工最重要的原则是()。
地下工程施工复习提纲第一章绪论1.什么是地下工程?按照用途分类,地下工程有哪些主要类型?地下工程泛指修建在地面以下岩层或土层中的各种工程设施,是地层中所建工程的总称。
按用途分类,地下工程有交通、采掘、防御、贮存、工业、商业、农业、居住、旅游、娱乐、物流等。
2.什么是地下空间?地下空间分为哪两类?地下空间是在岩层或土层中天然形成或经人工开发形成的空间,分为天然地下空间和人工地下空间。
3.地下工程施工主要的施工方法有哪些?如何分类?※分为明挖法和暗挖法。
明挖法包括基坑开挖法、盖挖法和沉管法,盖挖法包括顺作法和逆作法。
暗挖法包括钻爆法和非钻爆法。
钻爆法即矿山法,分为传统矿山法和新奥法。
非钻爆法分为盾构法掘进机法和顶管法。
4.地下工程施工中包含哪些基础技术?※有地层改良技术、锚固技术、支挡技术、衬砌技术、爆破技术、量测技术。
5.什么是信息化施工技术?※在施工过程中以质量控制为目标,通过对大量施工监测信息的采集、分解、分类和处理,提取施工参数中影响施工质量的控制变量及其对应的信息因子,通过渐进逼近的方法将控制变量进行全程调整和优化,指导整个施工过程,同时依据前步施工监测信息和施工参数的变化规律,推断下一步施工工况及其对策。
6.地下施工具有哪些特点?埋设于地下、工作面少、施工条件差、交通不便、一旦建成无法更改。
7.选择施工方法考虑的因素?※施工条件、围岩条件、隧道截断面积、埋深、工期、环境条件、生产条件。
第二章大开挖基坑工程施工1.什么是大开挖基坑工程?大开挖基坑工程是指不采用支撑形式而采用直立或放坡的方法进行开挖的基坑工程。
2.基坑放坡开挖有哪些常用的开挖方法和机械?主要有人工开挖、小型机械开挖和大型机械开挖,挖土机械主要有:正向铲挖土机、反向铲挖土机、索铲挖土机、合瓣式挖土机。
3.基坑放坡开挖有哪些方法?各有何特点?※有人工开挖:效率低、劳动强度大;小型机械开挖:一般在施工空间受限制而无法采用大型机械的情况下采用;大型机械开挖:效率很高,对土扰动大,且不能准确挖平基地,容易出现超挖。
第1章绪论1、地下建筑结构是修建在地层中的建筑物。
它可以分为两大类:一类是修建在土层中的;一类是修建在岩层中的;广义上讲,任何结构物都是修建在相应的介质中的2、地下建筑结构的作用(1)地下建筑结构,即埋置于地层内部的结构。
修建地下建筑物时,首先按照使用要求在地层中挖掘洞室,然后沿洞室周边修建永久性支护结构——即衬砌结构。
而内部结构与地面建筑的设计基本相同(2)作用:衬砌结构主要是起承重和围护两方面的作用。
承重,即承受岩土体压力、结构自重以及其它荷载的作用;围护,即防止岩土体风化、坍塌、防水、防潮等。
3、地下建筑与地面建筑结构的区别(1)计算理论、设计和施工方法(2)地下建筑结构所承受的荷载比地面结构复杂。
(3)地下建筑结构埋置于地下,其周围的岩土体不仅作为荷载作用于地下建筑结构上,而且约束着结构的移动和变形。
所以,在地下建筑结构设计中除了要计算因素多变的岩土体压力之外,还要考虑地下结构与周围岩土体的共同作用。
这一点乃是地下建筑结构在计算理论上与地面建筑结构最主要的差别。
第2章地下建筑结构的荷载1、掌握地下建筑结构所承受的荷载类型及其组合原则。
按存在状态可分为:静荷载、动荷载和活荷载等静荷载:又称恒载。
是指长期作用在结构上且大小、方向和作用点不变的荷载,如结构自重、岩土体压力和地下水压力等;动荷载:要求具有一定防护能力的地下建筑物,需考虑原子武器和常规武器(炸弹、火箭)爆炸冲击波压力荷载,这是瞬时作用的动荷载;在抗震区进行地下结构设计时,应计算地震波作用下的动荷载作用活荷载:是指在结构物施工和使用期间可能存在的变动荷载,其大小和作用位置都可能变化,如地下建筑物内部的楼地面荷载(人群物件和设备重量)、吊车荷载、落石荷载等。
地面附近的堆积物和车辆对地下结构作用的荷载以及施工安装过程中的临时性荷载其它荷载:使结构产生内力和变形的各种因素中,除有以上主要荷载的作用外,通常还有:混凝土材料收缩(包括早期混凝土的凝缩与日后的干缩)受到约束而产生的内力;各种荷载对结构可能不是同时作用,需进行最不利情况的组合。

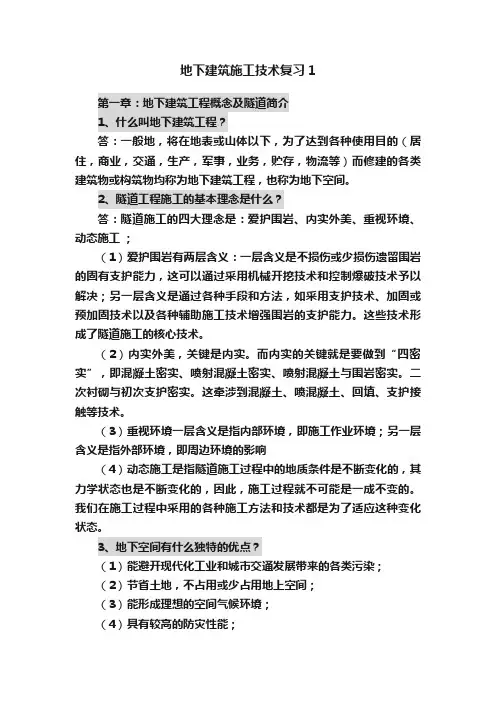

地下建筑施工技术复习1第一章:地下建筑工程概念及隧道简介1、什么叫地下建筑工程?答:一般地,将在地表或山体以下,为了达到各种使用目的(居住,商业,交通,生产,军事,业务,贮存,物流等)而修建的各类建筑物或构筑物均称为地下建筑工程,也称为地下空间。
2、隧道工程施工的基本理念是什么?答:隧道施工的四大理念是:爱护围岩、内实外美、重视环境、动态施工;(1)爱护围岩有两层含义:一层含义是不损伤或少损伤遗留围岩的固有支护能力,这可以通过采用机械开挖技术和控制爆破技术予以解决;另一层含义是通过各种手段和方法,如采用支护技术、加固或预加固技术以及各种辅助施工技术增强围岩的支护能力。
这些技术形成了隧道施工的核心技术。
(2)内实外美,关键是内实。
而内实的关键就是要做到“四密实”,即混凝土密实、喷射混凝土密实、喷射混凝土与围岩密实。
二次衬砌与初次支护密实。
这牵涉到混凝土、喷混凝土、回填、支护接触等技术。
(3)重视环境一层含义是指内部环境,即施工作业环境;另一层含义是指外部环境,即周边环境的影响(4)动态施工是指隧道施工过程中的地质条件是不断变化的,其力学状态也是不断变化的,因此,施工过程就不可能是一成不变的。
我们在施工过程中采用的各种施工方法和技术都是为了适应这种变化状态。
3、地下空间有什么独特的优点?(1)能避开现代化工业和城市交通发展带来的各类污染;(2)节省土地,不占用或少占用地上空间;(3)能形成理想的空间气候环境;(4)具有较高的防灾性能;(5)节约能源。
4、解释共同沟?共同沟是指容纳通讯,油气,煤气,上下水道等两种以上管线的地下综合管廊。
第二章:地铁工程1、地铁线上应该有哪些标志?答:应设有以下标志:百米标,坡度标,制动标,圆曲线和缓和曲线始点及终点标,竖曲线始点及终点标,水准基点标,限速标,警冲标,停车位置标等。
2、地铁车站的类型及作用是什么?(1)始终站:线路的终始点车站位于线路的两端,往往设在郊外,设有线路折返设备,机车车辆可以在此折返,并可在列车停留、临时检修时使用;(2)中间站:供乘客中途上、下车用。
地下工程复习提纲
第一章
1、地下空间的防灾特性。
(重点:抗御外部灾害的能力)P19-P21
第二章
1、围岩(岩体)结构的分类。
P34
2、地下工程围岩失稳破坏形态。
P35
3、围岩的初始应力场类型及其量测方法。
P36,P40-43
4、国标《工程岩体分极标准》岩体的基本质量的确定因素。
P51
第三章
1、隧道方案的比选(重点:单线隧道方案与双线隧道方案的比较;隧道纵断面设计)。
P75
2、交通隧道主体结构的构造形式。
p89
第四章
地下结构的设计方法。
P95
第五章
1、主动围岩压力、围岩被动反力的概念。
P106
2、地层结构模型、荷载结构模型的概念.P107
3、地层的成拱作用(天然拱)的概念。
P110
4、地下结构的内力计算方法。
P121
4、围岩的二次应力状态。
134
第六章
1、收敛于约束的概念p144
2、围岩与支护结构的相互作用。
P148
3、支护结构的设计原则和基本要求有哪些。
P149
第七章
1、地下工程防水设计的基本原则是什么?P170
第十三章
1、明挖法概念。
P355
2、逆作法概念;逆作法的使用条件。
P383-P384
3、新奥法施工方法概念;新奥法施工的主要特点。
P388
5、浅埋暗挖法的施工原则。
P395
第十四章:隧道或地下洞室的变形监测主要包括哪些内容:p418。
