船舶与海洋工程实验技术实验报告班级：姓名：学号：指导老师：华中科技大学船舶与海洋工程学院船模拖曳水池实验室2016年6月1日螺旋桨敞水试验一、实验目的(1)对于某一具体的螺旋桨，通过模型试验可以确定实际螺旋桨的水动力性能。

(2)通过多方案的试验研究，可以分析螺旋桨的各种几何要素对水动力性能的影响。

(3)检验理论设计的正确性，不断完善理论设计的方法。

(4)通过对螺旋桨模型的系列试验，可以绘制成专用图谱，供设计螺旋桨使用。

现时广泛使用的楚思德B 系列图谱和MAU 系列图谱等都是螺旋桨模型系列敞水试验的结果。

二、实验原理满足以下条件：几何相似； 螺旋桨模型有足够的深度； 试验时雷诺数应大于临界雷诺数。

进度系数相等。

22412252(,)(,)A A V nD T n D f nD V nD Q n D f nD ρνρν==螺旋桨雷诺数采用ITTC 推荐表达式：νπ2275.0)75.0(Re nD v c a +=临界雷诺数一般大于3×105为消除自由液面影响，桨模的沉深深度：m s D h )0.1-625.0(≥三、实验设备主要设备是螺旋桨动力仪 。

四、实验内容敞水试验通常是保持螺旋桨转速不变，改变拖车前进速度。

速度范围应从Va ＝0至推力小于零的进速之间，在该范围内测点取15个左右。

1、敞水箱安装敞水箱为流线型，螺旋桨的轴从敞水箱的前端伸出箱外，外伸长度必须使桨模位于箱前的距离大于螺旋桨直径的3倍，以避免箱体的影响。

敞水箱样式如下图所示。

动力仪和电机安装在敞水箱内。

2、仪器安装及操作进入数据采集界面，如图所示。

在拖车开动之前，要对采集系统进行调零。

即在水池水面平稳状态下，点击系统设定里面的“调零保存”，使该通道的工程值基本在0附近飘动。

在拖车开动之前，我们要给螺旋桨一定的转速。

具体转速的确定，要根据具体情况确定。

由进速系数公式 可知，螺旋桨直径D已定，如果螺旋桨转速n太低，我们需要提高进速V，才能是J达到足够到。

第六章 船模自航试验及实船性能预估为了获得螺旋桨与船体之间的相互作用诸因素，如伴流分数、推力减额分数以及其他相互作用系数，应进行三种试验：船模阻力试验、螺旋桨敞水试验及有附体的船模自航试验。

船模自航试验是分析研究各种推进效率成分的重要手段。

对于给定的船舶来说，通过自航试验应解决两个问题：① 预估实船性能，即给出主机马力、转速和船速之间的关系，从而给出实船的预估航速，验证设计的船舶是否满足任务书中所要求的航速。

② 判断螺旋桨、主机、船体之间的配合是否良好。

如果配合不佳，则需考虑重新设计螺旋桨。

此外，根据实船试航结果与相应的船模自航试验数据，可以进行船模及实船的相关分析，积累资料以便改进换算办法，使船模试验预报实船的性能更正确可靠。

§ 6-1 自航试验的相似条件及摩擦阻力修正值一、相似定律在船模阻力试验时，我们只满足了傅氏数相同的条件，对于船模的雷诺数只要求超过临界数值。

因此，mm ss g g L V L V =上式中，下标带m 者表示模型数值，带s 者表示实船数值(以下相同)。

在螺旋桨敞水试验时，只满足进速系数相同的条件，对于螺旋桨模型的雷诺数也只要求超过临界数值，因此，mm Am s s As D n VD n V = 在进行船模的自航试验时，两者都要求满足，根据几何相似，有：λD DL L ==ms m s 则满足傅氏数相等时有： λV V /s m = (6-1)满足进速系数相等时有：λn V n V mAms As = 由于 ()s s As 1V ωV -=，()m m Am 1V ωV -= 故()()λn Vωn Vωmmmsss11-=-或 ⎪⎪⎭⎫⎝⎛--=s ms m 11ωω λn n 假定伴流无尺度作用，则m s ωω=，因此，可得：λn n s m = (6-2)(6-1)及(6-2)两式是船模自航试验应满足相似定律的条件，由于船后螺旋桨满足了进速系数相等的条件，因此在不考虑尺度作用的情况下，螺旋桨实桨及其模型在推力、转矩及收到马力方面存在下列关系：⎪⎪⎪⎭⎪⎪⎪⎬⎫===5.3ms Dm Ds 4ms m s 3ms ms λρρP P λρρQ Q λρρT T (6-3)(6-3)式只对螺旋桨说来是正确的，但自航试验是把螺旋桨与船体联系起来统盘考虑的。

船舶与海洋工程实验技术实验报告班级：姓名：学号：指导老师：华中科技大学船舶与海洋工程学院船模拖曳水池实验室2016年6月1日螺旋桨敞水试验一、实验目的(1)对于某一具体的螺旋桨，通过模型试验可以确定实际螺旋桨的水动力性能。

(2)通过多方案的试验研究，可以分析螺旋桨的各种几何要素对水动力性能的影响。

(3)检验理论设计的正确性，不断完善理论设计的方法。

(4)通过对螺旋桨模型的系列试验，可以绘制成专用图谱，供设计螺旋桨使用。

现时广泛使用的楚思德B 系列图谱和MAU 系列图谱等都是螺旋桨模型系列敞水试验的结果。

二、实验原理满足以下条件：几何相似； 螺旋桨模型有足够的深度； 试验时雷诺数应大于临界雷诺数。

进度系数相等。

22412252(,)(,)A A V nD T n D f nD V nD Q n D f nD ρνρν==螺旋桨雷诺数采用ITTC 推荐表达式：νπ2275.0)75.0(Re nD v c a +=临界雷诺数一般大于3×105为消除自由液面影响，桨模的沉深深度：m s D h )0.1-625.0(≥三、实验设备主要设备是螺旋桨动力仪 。

四、实验内容敞水试验通常是保持螺旋桨转速不变，改变拖车前进速度。

速度范围应从Va ＝0至推力小于零的进速之间，在该范围内测点取15个左右。

1、敞水箱安装敞水箱为流线型，螺旋桨的轴从敞水箱的前端伸出箱外，外伸长度必须使桨模位于箱前的距离大于螺旋桨直径的3倍，以避免箱体的影响。

敞水箱样式如下图所示。

动力仪和电机安装在敞水箱内。

2、仪器安装及操作进入数据采集界面，如图所示。

在拖车开动之前，要对采集系统进行调零。

即在水池水面平稳状态下，点击系统设定里面的“调零保存”，使该通道的工程值基本在0附近飘动。

在拖车开动之前，我们要给螺旋桨一定的转速。

具体转速的确定，要根据具体情况确定。

由进速系数公式 可知，螺旋桨直径D已定，如果螺旋桨转速n太低，我们需要提高进速V，才能是J达到足够到。

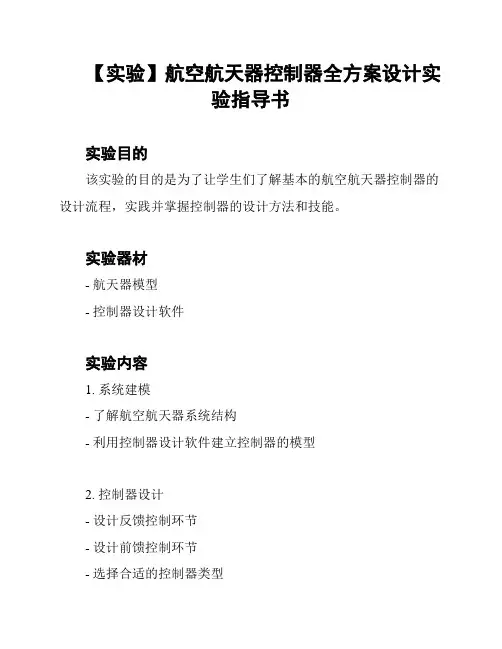

【实验】航空航天器控制器全方案设计实
验指导书
实验目的
该实验的目的是为了让学生们了解基本的航空航天器控制器的设计流程，实践并掌握控制器的设计方法和技能。

实验器材
- 航天器模型
- 控制器设计软件
实验内容
1. 系统建模
- 了解航空航天器系统结构
- 利用控制器设计软件建立控制器的模型
2. 控制器设计
- 设计反馈控制环节
- 设计前馈控制环节
- 选择合适的控制器类型
- 仿真和调试控制器
3. 控制器应用和验证
- 利用模型进行仿真
- 将控制器应用于实际航天器中
- 对实验结果进行分析和评估
实验步骤
1. 学生们分组进行实验
2. 初步了解航空航天器控制器的设计流程和方法
3. 学生们自主操作控制器设计软件建立控制器模型并进行仿真
4. 学生们对控制器进行调试和优化
5. 将控制器应用于实际航天器中并进行实验数据的收集和分析
实验注意事项
1. 操作过程中应当注意安全
2. 实验结束后应当对实验设备和环境进行清理和整理
3. 实验报告应当包括控制器设计的过程和实验结果的分析
实验成果要求
1. 分组进行工作，提供小组实验报告
2. 报告内容包括设计的控制器模型、设计的控制策略、电路仿真结果、小组工作总结和实验效果分析。

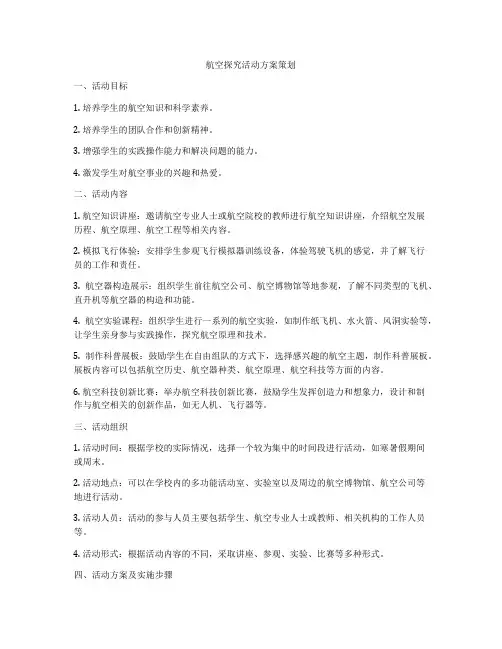

航空探究活动方案策划一、活动目标1. 培养学生的航空知识和科学素养。

2. 培养学生的团队合作和创新精神。

3. 增强学生的实践操作能力和解决问题的能力。

4. 激发学生对航空事业的兴趣和热爱。

二、活动内容1. 航空知识讲座：邀请航空专业人士或航空院校的教师进行航空知识讲座，介绍航空发展历程、航空原理、航空工程等相关内容。

2. 模拟飞行体验：安排学生参观飞行模拟器训练设备，体验驾驶飞机的感觉，并了解飞行员的工作和责任。

3. 航空器构造展示：组织学生前往航空公司、航空博物馆等地参观，了解不同类型的飞机、直升机等航空器的构造和功能。

4. 航空实验课程：组织学生进行一系列的航空实验，如制作纸飞机、水火箭、风洞实验等，让学生亲身参与实践操作，探究航空原理和技术。

5. 制作科普展板：鼓励学生在自由组队的方式下，选择感兴趣的航空主题，制作科普展板。

展板内容可以包括航空历史、航空器种类、航空原理、航空科技等方面的内容。

6. 航空科技创新比赛：举办航空科技创新比赛，鼓励学生发挥创造力和想象力，设计和制作与航空相关的创新作品，如无人机、飞行器等。

三、活动组织1. 活动时间：根据学校的实际情况，选择一个较为集中的时间段进行活动，如寒暑假期间或周末。

2. 活动地点：可以在学校内的多功能活动室、实验室以及周边的航空博物馆、航空公司等地进行活动。

3. 活动人员：活动的参与人员主要包括学生、航空专业人士或教师、相关机构的工作人员等。

4. 活动形式：根据活动内容的不同，采取讲座、参观、实验、比赛等多种形式。

四、活动方案及实施步骤1. 活动筹备阶段：(1) 制定详细的活动方案，包括活动内容、活动时间、活动地点、活动参与人员等。

(2) 确定活动所需的物资和设备，如讲座用的投影仪、飞行模拟器、实验器材等。

(3) 发布活动招募通知，广泛征集学生的参与意愿，并组织相关人员进行宣传推广工作。

2. 活动实施阶段：(1) 进行航空知识讲座，让学生了解航空发展的基本概念和相关知识。

1、概述1.1 试验内容1.2试验条件试验设备：拖曳水池：拖车：阻力（拖力）测量设备：推力、扭矩测量设备：桨模敞水试验箱；自航船、桨模驱动与传动装置；船模导向装置；船模夹具；数据采集与分析处理系统：1.3试验模型参数表2.1 实船与船模主要参数列表螺旋桨模型参数：桨叶数： 4直径：0.17925m盘面比：0.45毂径比：0.15(P/D)1.0R：0.608(P/D)0.7R: 0.637缩尺比： =401.4模型试验方法1.4.1 船模静水拖曳阻力试验水面静止的条件下，闭合夹具，由拖车带动船模至设定航速，释放夹具，并通过阻力测量仪（四自由度适航仪）测量得到该航速下的船模阻力，然后关闭夹具，减速停车，低速退回到起始位置，待水面平静后进行下一航次的试验，如此反复进行，直至完成整个航速范围内的船模阻力试验；记录试验当时水温。

其中，拖点位于船模重心铅垂线上，高度则位于设计水线面，船模导向方式为首导向杆方式，夹具位于船模后部。

1.4.2 螺旋桨模型敞水性能试验螺旋桨模型敞水性能试验采取设定桨模转速，改变桨模进速进行试验的方法。

即每航次中不改变桨模转速（Nm=1260rpm），只改变桨模进速。

所有试验与测量仪器均安放在敞水试验箱内，桨模安装在由敞水箱前端向前伸出的桨轴前端，桨轴长度大于四倍桨模直径，外面包有轴套管，桨模前端安装有导流帽，轴套与敞水箱连接处设有导流罩，桨毂与轴套之间平顺过渡。

具体的实验方法：水面静止的条件下，由拖车带动敞水试验箱至设定航速，同时调整螺旋桨模型至指定转速（1260rpm），通过螺旋桨动力仪测量得到该航速和桨模转速下的桨模推力与扭矩，然后减速停车，低速退回到起始位置，待水面平静后进行下一航次的试验，如此反复进行，直至桨模推力变为负值，停止试验；换装桨毂，以桨模敞水试验对应的航速与桨模转速进行试验，测量得到轴系及桨毂的摩擦力矩和推力修正值；记录试验当时水温。

1.4.3船模自航试验船模自航试验采用强迫自航法。

试验目的比较船型，确定阻力性能，确定速度性能，确定航行状态
比较船体总阻力的各种计算方法，分析船体各种阻力成分的特性
确定附体的形状与安装位置
试验设备主要任务：船模静水阻力实验，螺旋桨模型敞水实验，船模自航实验水池类型：长方形、方形、水槽；拖车式、重力式
水池尺度：加速段、匀速段、减速段；长度、深度、宽度
测试设备：阻力、速度、航态
船舶模型：尺寸小、速度低
试验方法研究背景、试验方案、试验准备、测量数据、数据处理、结果分析、结论理论基础
Fr
假定的基本思想
几何相似船模组试验结果
Ct （Re 、Fr ）=Cf （Re ）+Cr （Fr ）
Fr 相等——Cr 相等——ΔCt=ΔCf（Re） Re 相等——Cf 相等——ΔCt=ΔCr（Fr）
横坐标
lgRe
，总坐标Ct ，船模总阻力曲线，
Fr
等值线
平行：Fr 假定合理性
不平行：摩擦阻力与剩余阻力相互影响。

休斯假定的基本思想 几何相似船模组试验结果
Ct=（1+k ）Cf+Cw K 形状因子
横坐标Cf ，总坐标Ct ，船模总阻力曲线，Fr 等值线
平行：斜率相等，k 为常数 不平行：k 不为常数
阻力=f （船型、大小、速度）
船模阻力数据表达方法：阻力曲线（Rt-V ）——曲线（阻力系数-速度系数） 目的：船型相同、大小不同的船舶之间的阻力换算 大小相同、船型不同的船舶之间的船型比较 速度系数
阻力系数
Talyor泰勒方法 Froude付汝德方法
阻力速度
只有在相等时此表达法才正确。
