贵州旋挖钻孔桩施工方案

旋挖钻孔灌注桩施工方案旋挖钻孔灌注桩施工方案，听起来好像很专业的样子，其实呢，就是挖个洞，把水泥浆灌进去，再把土挖出来，就这么简单！但是，这可不是一件容易的事情，需要我们用心去做，才能保证质量。

下面，我就来给大家讲讲旋挖钻孔灌注桩施工的全过程。

我们要准备好工具和材料。

旋挖钻机、钻头、泥浆泵、振动锤、钢筋笼、导管等等，这些都是必不可少的。

还有最重要的一点，就是要有一支经验丰富的施工队伍，他们知道怎么操作这些工具，才能保证施工的顺利进行。

接下来，就是开始挖洞了。

首先要把地面上的杂草清理干净，然后用钻头在地面上打出一个圆形的孔洞。

这个过程可能会比较费时费力，但是只有打好基础，后面的工作才能顺利进行。

打好洞之后，就要开始灌注水泥浆了。

这个过程叫做“打桩”，也是非常重要的一环。

首先要把钢筋笼放进洞里，然后用泥浆泵把水泥浆通过导管灌进去。

这个过程要注意控制好水泥浆的流量和压力，不能太多也不能太少，否则会影响到桩的质量。

等到水泥浆灌满之后，就要开始震动了。

震动的目的是让水泥浆充分渗透到土壤中，形成一个坚固的桩基。

这个过程也要掌握好时间和力度，不能太久也不能太猛，否则会对周围的建筑物造成影响。

就是清理现场了。

把挖出来的泥土和垃圾清理干净，保持现场整洁。

这个过程虽然看起来很简单，但是也是非常重要的一环，因为只有保持现场整洁，才能让后面的工作更加顺利进行。

总结一下，旋挖钻孔灌注桩施工虽然看起来很复杂，但只要我们掌握了正确的方法和技巧，就能够轻松应对。

希望大家在今后的工作中能够认真对待每一个环节，做好每一件事情，让我们共同打造一座座坚实耐用的建筑！。

旋挖钻孔灌注桩施工方案1、旋挖钻孔灌注桩施工工艺流程NY2、定桩位场地整平后，组织测量工程师进行放样，根据甲方给定的测量控制点，用全站仪在旅检区布置几个二级控制点，然后采用极坐标法或直角坐标法放出具体每个桩的中心位置或轴线，由于旋挖钻机行走的影响，在放出桩位后，应打插A14短钢筋作为标志，深度不小于300mm，并将标高控制到短钢筋上，做好标记。

每根桩定位时还需要核准后才能开始成桩，即定桩位完成后经质检验收合格，并报监理单位验收后才能进行打桩施工。

高程控制：根据甲方提供的高程点，在施工区域内进行高程投射，以便进行对孔桩标高进行控制。

3、钢护筒的制作及埋设钢护筒埋置深度不小于1.5米，采用厚6～8mm的钢板制作，上部开设1～2个溢浆孔。

钢护筒埋置较深时，采用多节钢护筒连接使用。

钢护筒的内径应大于钻头外径，护筒的直径比孔直径大200mm，当地平面标高低于桩顶标高时，钢护筒应高出桩顶标高0.3m，当地平面高于桩顶标高时，刚护筒应高于地面0.3m。

钢护筒埋设工作是旋挖钻机施工的开端，要求钢护筒平面定位与垂直度应准确，钢护筒周围和护筒底脚应紧密，不透水。

以测量放样定出的桩心短钢筋为圆心，2-3倍的孔桩半径为半径，定出三个点，插短钢筋作为标志，要求其中两点连线穿过桩中心（见下图），短钢筋埋深不小于300mm，保证其稳定不动，并采用全站仪或水准仪测量一个高程，标定到外围的短钢筋头上，以便控制护筒安装高度及桩顶标高。

先挖一个孔桩直径大小的圆坑（留出短钢筋的位置不挖），再把钢护筒吊放进孔内，用卷尺测量，调整护筒位置，使护筒外边缘到到三个短钢筋头的距离相等，此时钢护筒中心与孔桩中心重合。

同时用水平尺或线坠检查钢护筒垂直度，确定钢护筒的孔口标高，然后对称、均匀将护筒外侧与孔壁之间的空隙采用其周围的渣土回填夯实，以固定护筒，使其不移位，不倾斜，夯填时要防止钢护筒偏斜。

4、钻具安装准备钻具应有一定的刚度，在钻进中或其他操作时，不产生移动和摇晃，钻具的安装应符合生产厂家的标准。

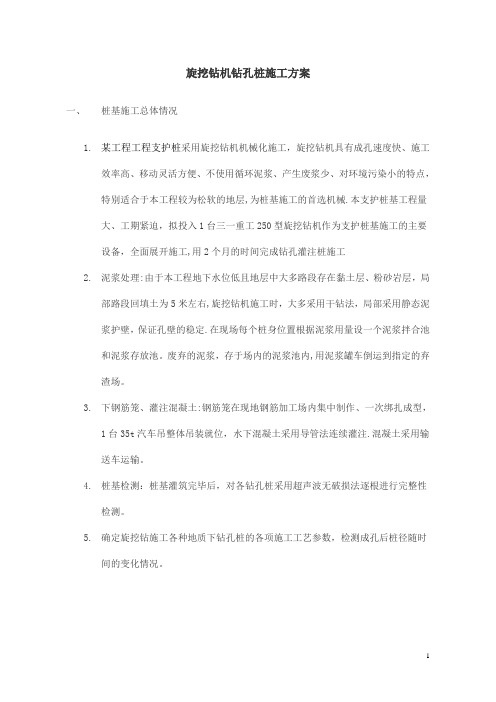

旋挖钻机钻孔桩施工方案一、桩基施工总体情况1.某工程工程支护桩采用旋挖钻机机械化施工，旋挖钻机具有成孔速度快、施工效率高、移动灵活方便、不使用循环泥浆、产生废浆少、对环境污染小的特点，特别适合于本工程较为松软的地层,为桩基施工的首选机械.本支护桩基工程量大、工期紧迫，拟投入1台三一重工250型旋挖钻机作为支护桩基施工的主要设备，全面展开施工,用2个月的时间完成钻孔灌注桩施工2.泥浆处理:由于本工程地下水位低且地层中大多路段存在黏土层、粉砂岩层，局部路段回填土为5米左右,旋挖钻机施工时，大多采用干钻法，局部采用静态泥浆护壁，保证孔壁的稳定.在现场每个桩身位置根据泥浆用量设一个泥浆拌合池和泥浆存放池。

废弃的泥浆，存于场内的泥浆池内,用泥浆罐车倒运到指定的弃渣场。

3.下钢筋笼、灌注混凝土:钢筋笼在现地钢筋加工场内集中制作、一次绑扎成型，1台35t汽车吊整体吊装就位，水下混凝土采用导管法连续灌注.混凝土采用输送车运输。

4.桩基检测：桩基灌筑完毕后，对各钻孔桩采用超声波无破损法逐根进行完整性检测。

5.确定旋挖钻施工各种地质下钻孔桩的各项施工工艺参数，检测成孔后桩径随时间的变化情况。

二、钻孔桩施工方法本支护桩基穿过土层主要为粉质黏土、黏土、粉砂岩、砂岩，地下水位较低，为旱地桩基础。

1.旋挖钻成孔根据地质条件、工期要求、机械设备配备状况，结合桩基设计参数，确定本工程钻孔灌注桩成孔以旋挖钻机为主，混凝土采用拌合站集中生产，钢筋笼一次绑扎成型、整体吊装，导管法灌注水下混凝土.2.工艺选择及设备选型工艺选择：该工程钻孔施工主要采用旋挖钻钻孔成孔施工。

结合本工程钻孔桩的地质情况、数量多、工期紧等综合因素，钻头采用旋挖斗钻头，清孔时采用旋挖捞砂钻头。

设备选型：根据上述情况和我公司的施工经验,选择国产的三一重工250型钻机，钻孔深度可达70m。

3.施工方法场地平整及钻机就位。

液压多功能旋挖钻机就位时与平面最大倾角不超过4°，现场地面承载能力大于250kN/m2，所以钻机平台处必需碾压密实.进行桩位放样，将钻机行驶到要施工的孔位，调整桅杆角度,操作卷扬机，将钻头中心与钻孔中心对准，并放入孔内，调整钻机垂直度参数，使钻杆垂直，同时稍微提升钻具，确保钻头环刀自由浮动孔内。

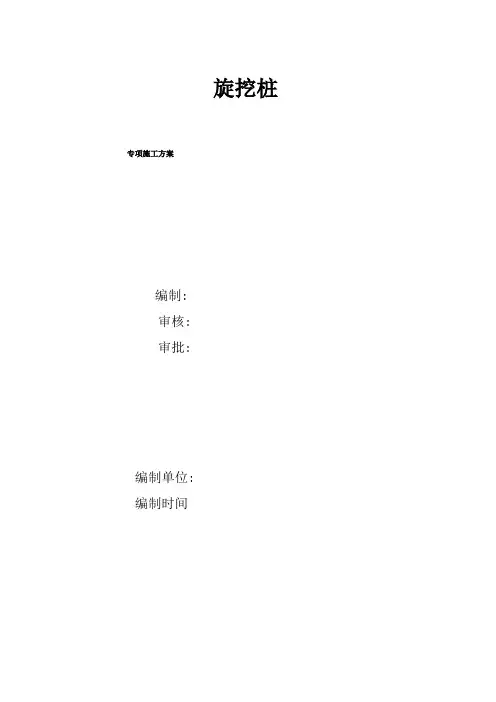

旋挖桩专项施工方案编制:审核:审批:编制单位:编制时间目录第一章编制依据 (2)第二章工程概况 (3)第三章施工使用机械 (8)第三章施工准备 (9)第五章施工方法及工艺要求 (11)第六章质量通病及预防措施 (19)第七章施工进度计划 (22)概述工程名称：工程地址：结构形式：基础：采用旋挖钻孔砼灌注桩，现浇钢筋混凝土桩承台。

承建方针与目标1.承建方针：信守合同，严格管理，精心施工，质量创优，确保安全。

2.质量目标：确保工程质量符合国家规范(GB50202-2002)和设计要求，确保工程质量达到一次性验收合格标准。

3.安全目标：确保整个项目无重大恶性事故，无重大伤亡事故，配合招标单位争创市级安全施工标准化工地。

4.文明施工：配合招标单位创建区级文明、标化工地。

5.工期目标：服从和满足业主工期要求，我公司工期目标为天，计划开工日期为:年月日，具体开工时间以甲方、监理工程师下达的开工令为准。

第一章编制依据本施工方案编制依据为：1.1本工程设计图纸及设计文件；1.2现行的国家、行业和贵州施工、验收规范、质量评定标准：1.2.1国家标准《建筑桩基技术规范》(JGJ94-2008)；1.2.2国家标准《建筑地基基础工程施工质量验收规范》(GB50202-2002) 1.2.3国家标准《混凝土灌注桩》(03SG409)1.2.4国家标准《建筑工程施工质量验收统一标准》(GB50300-2002)1.2.5国家标准《建筑地基基础设计规范》(GB50007-2011)1.2.6国家标准《混凝土结构工程施工质量验收规范》(GB50204-2011)1.2.7国家标准《工程测量规范》(GB50026-2007)1.2.8国家标准《建设工程项目管理规范》(GB/T50326-2006)1.2.9国家标准《建设工程文件归档整理规范》(GB/T50328-2001)1.2.10标准《建筑地基基础设计规范》(GB 50007-2011)1.3现场施工条件及场地地理、地质情况。

旋挖钻孔灌注桩施工方案一、施工准备工作。

在进行旋挖钻孔灌注桩施工前，首先需要进行施工准备工作。

包括但不限于，确定施工现场，清理施工区域，搭建施工设施，准备施工材料和设备等。

在确定施工现场时，需要考虑地质情况、周边环境以及施工安全等因素，确保施工顺利进行。

二、施工工艺及流程。

1. 钻孔定位，根据设计要求，确定桩位坐标，并进行标志和测量，确保钻孔位置准确无误。

2. 钻孔施工，采用旋挖钻孔机进行钻孔作业，根据设计要求确定孔径和孔深，并进行逐层钻孔，保证孔壁平整、垂直度和孔径控制。

3. 钢筋笼安装，在完成钻孔后，立即将预埋的钢筋笼放入孔内，并进行调整，确保笼筋位置准确，笼筋与孔壁之间的间隙均匀。

4. 灌浆浇筑，采用泵车将混凝土从孔底开始连续浇筑至孔口，同时进行振捣，保证混凝土充实，排除空隙。

5. 钢筋连接，在灌浆浇筑完成后，立即进行桩顶钢筋与上部结构连接处理，确保连接牢固可靠。

三、施工注意事项。

1. 施工中需密切关注孔壁稳定性，及时采取加固措施，防止孔壁塌方。

2. 在进行灌浆浇筑时，需控制浇筑速度，防止混凝土塌方或发生裂缝。

3. 钻孔机、泵车等施工设备的操作人员需具备相应的资质和经验，确保施工安全。

4. 施工现场应设置警示标识，保证施工区域的安全通畅。

四、施工质量控制。

1. 钻孔灌注桩的孔径、孔深、钢筋笼的安装位置和数量、混凝土的配合比等应符合设计要求。

2. 施工过程中应定期对孔壁、钢筋笼和混凝土进行质量检查，确保施工质量符合标准要求。

3. 施工完成后，进行桩身的静载试验，确保桩基承载力满足设计要求。

五、施工结束工作。

1. 施工完成后，及时清理施工现场，保持周边环境整洁。

2. 对施工设备进行维护保养，确保设备完好，以备下次施工使用。

六、安全注意事项。

1. 在施工现场应设置警示标识，保证施工区域的安全通畅。

2. 施工人员需穿戴好安全防护用具，严格遵守施工安全操作规程，确保施工安全。

七、总结。

旋挖钻孔灌注桩施工是一项复杂的工程，施工过程中需严格按照设计要求和施工规范进行操作，确保施工质量和安全。

旋挖钻孔灌注桩施工方案
咱们得说说那旋挖钻孔灌注桩，这可是个大工程，讲究的就是一个“稳扎稳打，步步为营”。

想象一下，你站在工地上，眼前是一片忙碌的景象。

工人们像蚂蚁一样在土里穿梭，挖掘机挥舞着巨大的铲斗，就像是在和大地进行一场亲密的拥抱。

这可不是闹着玩的，你得有备而来，就像我们做决策一样，要深思熟虑，不能马虎。

我们要选一个好地方。

这个“地盘”得像个宝箱，既宽敞又结实。

然后，我们得准备一些工具，就像战士要装备一样，这些可都是干活儿的好帮手。

接下来，就是开工啦！工人们得齐心协力，就像一家人一样，每个人都得出力才能把活儿干漂亮。

在这个过程中，我们得注意安全。

毕竟，生命比什么都重要。

所以，咱们得遵守那些规矩，就像玩游戏要有规则一样，这样才能确保大家都平平安安的。

咱们还得检查一下成果，就像检查作业一样，确保一切都符合标准。

现在，我要说的是，这个项目就像是一场马拉松，需要耐心和毅力。

我们不能急于求成，要一步一个脚印，稳扎稳打。

就像我们在生活里做事，不能急功近利，要脚踏实地，一步一个脚印。

只有这样，我们才能取得好成绩，就像我们做项目一样，要精益求精，追求卓越。

旋挖钻孔灌注桩施工方案是一项重要的工作，我们需要认真对待每一个细节。

只有这样，我们才能确保项目的顺利进行，就像我们在生活中一样，只有做好每一件小事，才能成就大事。

让我们一起加油，为了那个美好的明天！。

旋挖钻孔灌注桩施工方案旋挖钻孔灌注桩施工方案一、工程概况二、施工方法及施工机械选择1台25T1123坡加固处理。

施工现场要做到水、电、路、通讯的畅通，保证车辆和人员的正常通行。

设置垃圾回收站，避免造成环境污染。

对施工设计图纸进行审核，确定无误后对现场施工人员进行施工技术交底。

2、桩位放样由测量队根据施工测量控制点进行各灌注桩中心精确定位。

同时在桩位的纵轴线与横轴线埋设四根木桩（护桩）或在平台上打四个点（纵横方向各两点交汇出桩孔中心），以控制护筒的吊放、埋设及钻机就位。

护筒安设完成经监理工程师验收合格后方可进行钻孔。

3、护筒埋设护筒由厚度15mm钢板制成，护筒密实不透水。

护筒直径比旋挖钻钻头大200mm，每节护筒长度3.0m，埋设后护筒面高出原地面50cm，以防止杂物、泥水流入孔内。

在埋设护筒时，先由挖掘机挖出护筒基坑，吊机吊装就位，由人工进行辅助配合，根据测量测放桩位中心点，准确安设，然后回45cm。

5在19～6钻机就位后，钻头中心对准桩位，定位误差不大于20mm。

钻孔作业须分班连续进行，填写好钻孔施工记录，交接班时必须交待钻进情况及下一班注意事项。

钻进时应随时检查泥浆比和含砂率，不符合要求时，及时调制。

经常注意地层变化，在地层变化处进行捞取渣样，判明后计入记录表中并与地质剖面图核对。

开钻时必须慢速钻进，待导向部位或钻头全部进入地层后，方可加速钻进。

钻进过程中，操作人员随时观察钻杆是否垂直，并通过深度计数器控制钻孔深度。

钻孔需一次成孔，中途不得停顿，因故停钻时，钻进应将钻头提离孔底5m以上。

在钻孔过程中，指定专人经常对孔径、孔深，垂直度等项进行检查，施工时做好钻孔记录。

当钻至设计深度后，用测绳检查泥浆和孔底沉淀厚度，用探孔器进行钻孔直径检查，并及时通知监理工程师进行桩孔检查验证。

孔深、孔径不能小于设计值，钻孔倾斜度允许偏差为1%桩长。

钻孔异常处理A.B.C.稳定孔壁防止坍塌，为事故处理奠定基础。

旋挖钻孔桩工程施工组织设计方案(详细版)旋挖钻孔桩施工方案一、工程概况1、机成孔灌注桩概况本工程采用机成孔灌注桩作为基础，孔径为1.2米，孔深为18米，钢筋笼直径为1米，钢筋笼长度为16米，混凝土强度等级为C30.2、工程地质概况本工程地质属于黄土地区，地下水位较低，土层较坚硬，无明显地质灾害。

3、地下水位概况本工程地下水位深度为5米以下，水位相对较低，对施工影响较小。

4、场地施工条件概况本工程场地地势较平缓，无明显地形障碍，交通便利，施工条件较好。

二、总体施工部署1、施工现场准备施工现场应进行清理，确保场地平整，无杂物，保证施工安全。

2、地勘资料准备对工程地质情况进行详细调查，获取相关地勘资料，为施工提供依据。

3、施工进度和工期安排根据施工难度和工期要求，制定合理的施工进度和工期安排。

4、机械设备配置计划根据施工需要，配置适当的机械设备，确保施工效率和质量。

5、施工人员配备及计划根据施工规模和难度，合理配备施工人员，并制定详细的施工计划。

6、材料供给计划根据工程需要，制定材料供给计划，确保施工材料的及时供应。

7、施工平面布置及临时设施根据施工需要，合理布置施工平面和临时设施，确保施工安全和顺利进行。

8、施工排水、排渣根据地下水位和施工需要，制定合理的排水、排渣方案，确保施工现场清洁干净。

三、施工重点、难点分析1、定位放线在施工过程中，准确的定位放线是保证施工质量和安全的关键，需要加强对放线工作的管理和监督。

2、塌孔处理在施工过程中，可能会出现塌孔现象，需要及时处理和采取有效的措施，确保施工安全和质量。

3.孔位偏移控制在旋挖孔灌注桩的施工过程中，孔位偏移是一个常见的问题。

为了确保孔位的准确性，需要采取一些控制措施。

首先，在进行钻孔之前，需要在地面上进行测量，确定钻孔的位置和方向。

其次，在钻孔过程中，需要不断地检查孔位是否偏移，及时进行调整。

最后，在灌注混凝土之前，需要再次检查孔位的准确性，确保钢筋笼能够正确地安装在孔内。

第1篇一、工程概况本工程位于XX市XX区，主要建筑物为住宅楼、商业楼等。

基础形式采用旋挖钻孔灌注桩基础，桩径为Φ600mm，桩长为18m。

工程总桩数为120根，单桩设计承载力为800kN。

二、施工准备1. 人员准备- 组织施工队伍，包括项目经理、技术负责人、施工员、安全员、质量员等。

- 对施工人员进行技术交底和安全教育，确保施工安全。

2. 材料准备- 桩基材料：水泥、砂、石子、钢筋等，需符合设计要求和国家标准。

- 施工设备：旋挖钻机、混凝土搅拌运输车、混凝土泵车、钢筋笼制作设备等。

3. 施工机械准备- 旋挖钻机：用于钻孔，需满足钻孔直径和深度要求。

- 混凝土搅拌运输车：用于运输混凝土。

- 混凝土泵车：用于混凝土浇筑。

- 钢筋笼制作设备：用于制作钢筋笼。

4. 场地准备- 清理施工场地，平整地面，确保施工顺利进行。

- 设置施工围挡，确保施工安全。

三、施工工艺1. 钻孔施工- 钻孔前，根据设计图纸和地质勘察报告，确定桩位和桩径。

- 使用旋挖钻机进行钻孔，钻孔过程中注意控制钻速和钻压。

- 钻孔过程中，定期检查孔深、孔径和垂直度，确保符合设计要求。

- 钻孔完成后，清除孔内岩屑，进行清孔。

2. 钢筋笼制作与安装- 根据设计图纸，制作钢筋笼，确保尺寸和形状符合要求。

- 钢筋笼制作完成后，将其吊装至孔口，确保位置准确。

- 钢筋笼安装完成后，进行接头检查，确保连接牢固。

3. 混凝土浇筑- 混凝土浇筑前，检查孔壁和钢筋笼，确保无杂物和缺陷。

- 使用混凝土搅拌运输车将混凝土运输至孔口。

- 使用混凝土泵车将混凝土泵送至孔内，确保混凝土密实。

- 浇筑过程中，进行混凝土浇筑高度和密实度检查，确保符合设计要求。

4. 成桩检测- 混凝土浇筑完成后，进行成桩检测，包括桩身完整性检测和单桩承载力检测。

- 桩身完整性检测采用声波透射法，单桩承载力检测采用静载荷试验法。

四、质量控制1. 材料质量控制- 严格控制材料质量，确保材料符合设计要求和国家标准。

旋挖钻孔桩干钻施工方案一、施工前准备在进行旋挖钻孔桩干钻施工前，需要进行充分的施工前准备工作，以确保施工的顺利进行。

主要包括以下几个方面：1. 地质勘察在选择施工地点前，需要进行地质勘察，了解地层情况、地下水位等情况，以便在施工过程中采取合适的措施。

2. 设计方案根据地质勘察结果，制定合理的设计方案，确定施工的具体方案和施工参数。

3. 施工设备准备准备好所需的旋挖钻机、钻具和其他辅助设备，确保施工设备的完好和运转正常。

二、施工过程1. 钻孔定位根据设计方案确定的钻孔位置，在地面上进行标记，确保钻孔的位置准确无误。

2. 钻孔施工使用旋挖钻机进行钻孔施工，根据设计方案确定的孔径和孔深进行钻孔，确保钻孔质量。

3. 钻孔排土在钻孔过程中，不断排土，并采取合适的排土方式，确保孔内不积水，保持孔壁的稳定。

4. 钢筋安装在钻孔完成后，及时安装钢筋，根据设计方案确定的钢筋数量和尺寸进行安装。

三、施工质量控制1. 施工记录在施工过程中，及时记录施工数据，包括钻孔参数、钢筋安装情况等，以便后期查验。

2. 质量检测对钻孔质量和钢筋安装质量进行检测，确保施工符合设计要求。

四、施工安全措施1. 安全防护在施工现场加强安全防护措施，确保施工人员的人身安全。

2. 施工过程监测对施工过程进行监测，及时发现问题并采取措施解决，确保施工安全。

五、施工结束1. 施工清理施工结束后，对施工现场进行清理，清除杂物和余土，保持施工现场的整洁。

2. 施工验收对施工质量进行验收，确认施工是否符合设计要求，确保施工质量。

以上是旋挖钻孔桩干钻施工的基本方案，希望对施工过程有所帮助。
