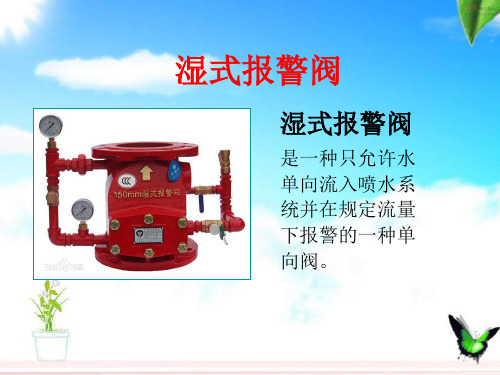

湿式报警阀结构图

湿式报警阀的工作原理报湿式报警阀工作原理图报警阀是自动喷水灭火系统中接通或切断水源，并启动报警器的装置。

在自动喷水灭火系统中，报警阀是至关重要的组件，其作用有三：接通或切断水源、输出报警信号和防止水流倒回供水源，以及通过报警阀可以对系统的供水装置和报警装置进行检验。

报警阀根据系统的不同分为湿式报警阀、干式报警阀和雨淋阀。

湿式报警阀的工作原理是依靠管网系统侧水压的降低或升高启闭阀瓣。

在伺应状态下，供水压力稍有波动时，旁路平衡管的作用使阀瓣上下水压平衡，而阀瓣上承压面大于下承压面，阀瓣不会打开发生误报警。

当发生火灾有喷有爆破造成管网系统侧水压下降时，供水侧和系统侧产生的压差就会将阀瓣打开向打开的喷头连续供水灭火。

湿式报警阀报警口与延迟器之间的控制球阀伺应状态必须保持全开并锁紧，而试报警控制球阀必须关闭。

需要进行试报警时：拆卸报警口与延迟器之间控制球阀的锁紧装置并将其关闭。

此时打开试报警控制球阀即可进行报警试验。

试验后立即将两个控制球阀恢复至原来状态。

报警阀是自动喷水灭火系统中接通或切断水源，并启动报警器的装置。

在自动喷水灭火系统中，报警阀是至关重要的组件，其作用有三：接通或切断水源、输出报警信号和防止水流倒回供水源，以及通过报警阀可以对系统的供水装置和报警装置进行检验。

报警阀根据系统的不同分为湿式报警阀、干式报警阀和雨淋阀。

1.湿式报警阀用于湿式喷水灭火系统。

它的主要功能是：当喷头开启时，湿式阀能自动打开，并使水流入水力警铃发出报警信号。

2.干式报警阀用于干式喷水灭火系统。

它的阀瓣将阀门分成两部分，出口侧与系统管路和喷头相连，内充压缩空气，进口侧与水源相连。

干式阀利用两侧气压和水压作用在阀瓣上的力矩差控制阀瓣的封闭和开启，一般可分为差动型干式报警阀和封闭型干式报警阀两种。

3.雨淋阀用于雨淋喷水灭火系统、预作用喷水灭火系统、水幕系统和水喷雾灭系统。

这种阀的进口侧与水源相连，出口侧与系统管路和喷头相连，一般为空管，仅在预作用系统中充气。

几种报警阀还搞不懂？别闹了！这几张图给你整明白了特别是跨行业学习消防的考友，几种系统的报警阀经常分不清楚，别着急，今天让我用几张图给你整明白儿的！这4张图如果不懂，自喷至少损失8分！（详解报警阀！）今天依旧给大家继续讲解，自动喷水灭火系统，这一章是我们在生活中最容易接触到的一种自动灭火系统，也是保护大多数普通场所的系统，因此无论教材还是真题考察都对这里格外重视。

而今天我们要为大家讲解的，就是在这几种系统中最重要的部件：报警阀。

我们都知道，自动喷水灭火系统分为闭式系统（湿式、干式、预作用、重复启闭预作用、防护冷却系统）和干式系统（雨淋、水幕系统）。

而这些系统所用阀组共可以分为四种：湿式报警阀、干式报警阀、预作用报警阀、雨淋报警阀。

接下来我们就分别对各种阀组的功能以及阀组上连接的管路做详细讲解。

一、湿式报警阀湿式报警阀组是我们学习报警阀的第一站，也是相对结构最简单的阀组。

湿式系统、自动喷水防护冷却系统中均采用此阀组，其实际外观以及内部结构如下：湿式报警阀3D图湿式报警阀剖面图1、湿式报警阀结构中名称如图所示，相对来说比较简单。

其中延迟器和补偿器都是防止管网内水流波动导致阀组误开启的措施。

试验放水阀可以在阀组上开启后，达到只开启阀组而不用运转整个系统来测试阀组的功能的作用。

阀瓣伺应状态下封闭住报警管路，当阀瓣开启后，水流流入报警管路，充满延迟器，触动压力开关、水力警铃报警。

2、湿式报警阀组的复位：在扑救完火灾之后或者实验完之后，停止水泵，更换上新的喷头，然后开启末端试水装置，开启水泵，当末端试水装置处有稳定水流流出时，即可关闭末端试水装置阀门，然后停止消防水泵，阀组即可复位。

二、干式报警阀干式报警阀3D图干式报警阀剖面（一）干式报警阀剖面（二）1、干式报警阀结构1）干式报警阀最主要区别于湿式报警阀，就是其系统侧充满的是有压气体。

因此其阀体上有供气管路来为系统侧加压供气。

2）而为防止系统侧从缝隙中泄露，在阀瓣以上使用一定高度的水进行液封，这部分液封的水是在阀瓣关闭之后，通过阀体上的注水漏斗（参考第一张实拍图上的漏斗），加注进入阀体，当加注水从注水排水阀流出时，即认为液封水位达到要求。

ZSFZ湿式报警阀使 用 说 明 书福建省南安市美林消防器材厂一、 适用范围湿式报警阀系统主要由报警止回阀、延迟器、水力警铃等三大部件组成，它应用于环境温度大于4℃，小于70℃的湿式自动喷水灭火系统中。

（图一为湿式喷水灭火系统示意图，推荐使用该设计方案）图一、湿式喷水灭火系统示意图1.供水闸阀2.湿式报警阀总成3.压力表4.水流指示器5.闭式喷头6.消防电磁阀7. 水力警铃8.压力开关9.延迟器 10.3/4〃过滤器11.2〃放余水阀12. 3/4〃球阀（报警管路阀，常开）13.地漏14.水泵接合器15.消防水泵16.消防水池17.电控箱18.高位水箱二、系统主要构成及工作原理主要构成：1.供水闸阀（或谍阀）：开启或关闭水源2.湿式报警阀：只允许水流单方向流入喷水系统并在规定流量下报警的一种单向阀。

3.延迟器：用来最大限度地减少因水源压力波动或冲击而造成的误报警。

4.水力警铃：以水力驱动的报警装置，当湿式报警阀启动后，它发出声响报警。

工作原理：湿式自动喷水灭火系统，由高为水箱或恒压水源供水。

水压须能满足最远点喷头喷口压力为0.1Mpa，使整个管网都充满水。

报警阀瓣由自重关闭，将阀腔分为上、下两部分，并通过补偿器进行自动调节。

当某处发生火灾时，自动喷水灭火系统启动，管道水压骤然下降，报警阀上下腔形成较大压差。

上腔水压减少，下腔水压将阀瓣顶起，打开水流通道，不断向管网补充供水灭火。

同时水流也经座圈上的环形槽不断地进入延迟器，流向警铃，冲动水力警铃报警，并启动压力开关通过消防报警控制中心报警。

图二、湿式报警阀外形结构图三、 产品规格及技术参数螺栓 外形尺寸产品型号 工作压力范围 （Mpa ）进出水口管公称通径 mm 法兰外径D mm螺栓孔中心圆直径 D1 mm 数量螺纹 A BZSFZ80 80 200 160 8 M16 280 440 ZSFZ100 100 220 180 8 M16 340 560 ZSFZ125 125 250 210 8 M16 350 590 ZSFZ150 150 285 240 8 M20 380 645 ZSFZ200 200 335 295 12 M20 525 670ZSFZ2500.14~1.6250 405 300 12 M24560 745 四、 安装调试1.湿式喷水灭火系统应集中安装在建筑物的消防总控制室或地下控制室，以保证报警阀处有足够的静水压力（≥0.2 Mpa 为宜）2.为了保证驱动警铃的水流具有一定的水压，警铃应安装在报警阀附近。

湿式报警阀工作原理及结构图1、说明：ZSFZ湿式报警阀是只允许水单方向流入喷水灭火系统，并在规定的压力和流量下驱动配套部件报警的一种单向阀。

它与水流指示器、压力开关、洒水喷头等组成的湿式自动喷水灭火系统是一种应用极为广泛的固定式灭火系统。

该系统管网内常年充满一定压力的清水，长期处于伺应工作状态，当保护区域内某处发生火灾时，区域内环境温度升高，洒水喷头的热敏感元件(玻璃球)中的有机溶液发生热膨胀而产生很大的内压力，直到玻璃球外壳发生破碎，从而开启喷头喷水，并且自动启动整个系统，发出声光报警信号，以达到火灾报警及控制火灾、扑灭火灾之目的。

2、产品结构和工作原理2.1、产品的结构从图1可知，ZSFZ湿式报警阀装置由湿式报警阀、延迟器、水力警铃、压力开关、排水阀、过滤器等组成。

2.1.1、湿式报警阀本湿式报警阀为盖板型报警阀，主要由阀体、座圈和阀瓣三部分组成，整个阀体被阀瓣分成上、下两腔，上腔(系统侧)与系统管网相通，下腔(供水侧)与水源相通，在阀体中配有座圈，在座圈上，有多个通往延迟器进水管的沟槽小孔。

当系统处于伺应状态时，座圈上的沟槽小孔被阀瓣盖住封闭，通往水力警铃的报警水道被堵死；当上、下压力差达到一定数值，阀瓣才开启(差压启动)，水就从供水侧流向系统侧，警铃报警，灭水系统喷水；当上、下压力频繁开启，在阀瓣上设有小补水阀，当系统侧管网有微小渗漏或水源压力有波动时，可以通过补水阀给管网补水，平衡上、下腔压力，稳定了阀瓣，从而避免了误报警。

2.1.2、延迟器延迟器是一个有进水口和出水口的圆筒形储水容器，下端有进水口，与报警阀的报警口连接相通，上端有出水口，连接水力警铃。

由于系统的供水源压力存在波动现象，能使阀瓣出现瞬间开启，水流经过座圈上沟槽及小孔首先进入延迟器，由于水源压力波动的时间很短，阀瓣很快就能自动复位(关闭)，所以进入延迟器的水量很小，可以由延迟器来收集水，并经过底部的泄水口排泄，延迟器的这一缓冲时间作用，避免了水流压力波动而引起水力警铃的误报警。

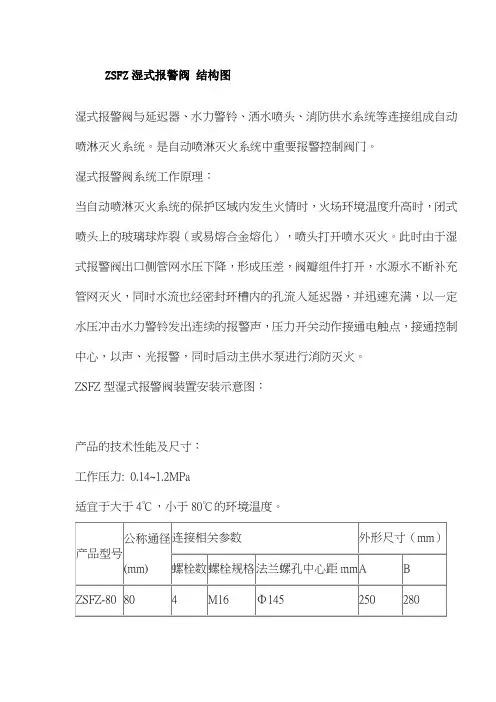

ZSFZ湿式报警阀结构图
湿式报警阀与延迟器、水力警铃、洒水喷头、消防供水系统等连接组成自动喷淋灭火系统。

是自动喷淋灭火系统中重要报警控制阀门。

湿式报警阀系统工作原理：
当自动喷淋灭火系统的保护区域内发生火情时，火场环境温度升高时，闭式喷头上的玻璃球炸裂（或易熔合金熔化），喷头打开喷水灭火。

此时由于湿式报警阀出口侧管网水压下降，形成压差，阀瓣组件打开，水源水不断补充管网灭火，同时水流也经密封环槽内的孔流入延迟器，并迅速充满，以一定水压冲击水力警铃发出连续的报警声，压力开关动作接通电触点，接通控制中心，以声、光报警，同时启动主供水泵进行消防灭火。

ZSFZ型湿式报警阀装置安装示意图：
产品的技术性能及尺寸：
工作压力: 0.14~1.2MPa
适宜于大于4℃，小于80℃的环境温度。

部件作用：
1) 湿式报警阀：只允许水单方向流入喷水系统并在规定流量下报警。

2) 延迟器：延迟水力警铃动作时间，减少因水压波动而造成的误报警。

3) 水力警铃：系统启动后，能发出声响的水力驱动式报警装置。

4) 压力开关：报警阀动作后，压力开关动作接通电触点。

5) 警铃阀：伺应状态下为常开，检查、维护和修理时才可关闭此阀。

6) 试警铃阀：在调试、维护才开启此阀，以判定系统工作情况。

7) 放水阀：排去阀后管网余水，以进行检修或更换喷头。

典型自动喷淋系统示意图：。

湿式系统是指准工作状态时管道内充满用于启动系统的有压水的闭式系统。

1系统用途用于环境温度不低于4℃，且不高于70℃的高层建筑、宾馆、医院、剧院、办公楼、仓库、车库、工厂、船舶、地下工程等场所。

2系统结构由闭式洒水喷头、水流指示器、湿式报警阀组以及管道和供水设施等组成，准工作状态时管道内充满用于启动系统的有压水的闭式系统。

▲湿式系统结构示意图3工作原理保护区域内发生火灾时，温度升高使闭式喷头玻璃球炸裂而使喷头开启喷水。

这时湿式报警阀系统侧压力降低，供水压力大于系统侧压力（产生压差），使阀瓣打开（湿式报警阀开启），其中一路压力水流向洒水喷头，对保护区洒水灭火，同时水流指示器报告起火区域；另一路压力水通过延迟器流向水力警铃，发出持续铃声报警，报警阀组或稳压泵的压力开关输出启动供水泵信号，完成系统启动。

系统启动后，由供水泵向开放的喷头供水，开放喷头按不低于设计规定的喷水强度均匀喷水，实施灭火。

4系统工作流程图5系统各部件构成及用途5.1湿式报警阀湿式报警阀是只允许水单方向流入喷水系统并在规定流量下报警的一种单向阀。

它在系统中的作用为：接通或关断报警水流，喷头动作后报警水流将驱动水力警铃和压力开关报警；防止水倒流。

▼湿式报警阀工作原理如图下图所示。

湿式报警阀组工作原理如图所示，在伺应状态下，由于旁路管和补偿器在供水压力波动的情况下可使阀瓣上部水压大于其下部水压，同时在结构上阀瓣上承压面比下承压面面积大约15％，故可有效地防止因水压波动打开阀瓣而形成误报警。

当发生火灾使喷头动作喷水而造成系统侧水压下降，而旁路管的节流作用不能立即使系统侧压力与供水侧压力平衡，这个压力差就将阀瓣打开并向已开启的喷头连续供水，实施灭火。

5.2延迟器延迟器是容积式部件，它可以消除自动喷水灭火系统因水源压力波动和水流冲击造成误报警。

功能特点1)最大工作压力：1.2MPa2)报警停止后，延迟器内水排空时间≤5min3)报警延迟时间5～90s4)当湿式报警阀因压力波动瞬时开放时，水首先进入延迟器，这时由于进入延迟器的水量很少，会很快经延迟器底部排水口排出，水就不会进入水力警铃或压力开关，从而起到防止误报警的作用。

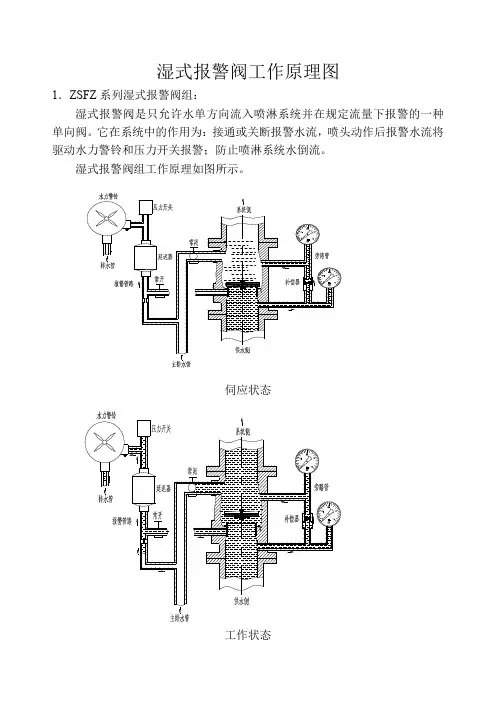

湿式报警阀工作原理图1．ZSFZ系列湿式报警阀组：湿式报警阀是只允许水单方向流入喷淋系统并在规定流量下报警的一种单向阀。

它在系统中的作用为：接通或关断报警水流，喷头动作后报警水流将驱动水力警铃和压力开关报警；防止喷淋系统水倒流。

湿式报警阀组工作原理如图所示。

伺应状态工作状态2．湿式报警阀组工作原理：如上图所示，在伺应状态下，由于旁路管和补偿器在供水压力波动的情况下可使阀瓣上部水压大于其下部水压，同时在结构上阀瓣上承压面比下承压面面积大约15％，故可有效地防止因水压波动打开阀瓣而形成误报警。

当发生火灾使喷头动作喷水而造成系统侧水压下降，而旁路管的节流作用不能立即使系统侧压力与供水侧压力平衡，这个压力差就将阀瓣打开并向已开启的喷头连续供水，实施灭火，此为工作状态。

系统正常时试验阀常闭。

3．报警阀其它组件：3.1延迟器延迟器是容积式部件，它可以消除自动喷水灭火系统因水源压力波动和水流冲击造成误报警。

延迟器结构图如下功能特点1）最大工作压力：1.2MPa2）报警停止后，延迟器内水排空时间≤5min3）报警延迟时间5～90s4）当湿式报警阀因压力波动瞬时开放时，水首先进入延迟器，这时由于进入延迟器的水量很少，会很快经延迟器底部排水口排出，水就不会进入水力警铃或压力开关，从而起到防止误报警的作用。

3.2压力开关压力开关安装在延迟器上部，将水压信号变换成电讯号，从而实现电动报警或启动消防水泵。

压力开关结构图如下功能特点1）最大工作压力：1.2MPa2）最小动作压力：0.05MPa3）压力可调范围：0.025～0.125MPa，本压力开关一般调为0.05MPa 3.3水力警铃水力警铃是水流过湿式报警阀使之启动后，能发出声响的水力驱动式报警装置，适用于湿式、干式报警阀及雨淋阀系统中。

它安装在延迟器的上部。

当喷头开启时，系统侧排水口放水后5～90s内，水力警铃开始工作。

水力警铃结构图如下功能特点1）最大工作压力：1.2MPa2）驱动压力：≥0.05MPa3）警铃喷嘴进口压力为0.05MPa时，平均响度值不低于70dB（A）4）警铃喷嘴进口压力≥0.2MPa时，距铃3m外的响度平均值≥85dB（A）3.4补偿器安装在湿式报警阀阀体侧的一种辅助部件，其功能是最大限度地减少因水源压力波动或冲击而造成的误报警。

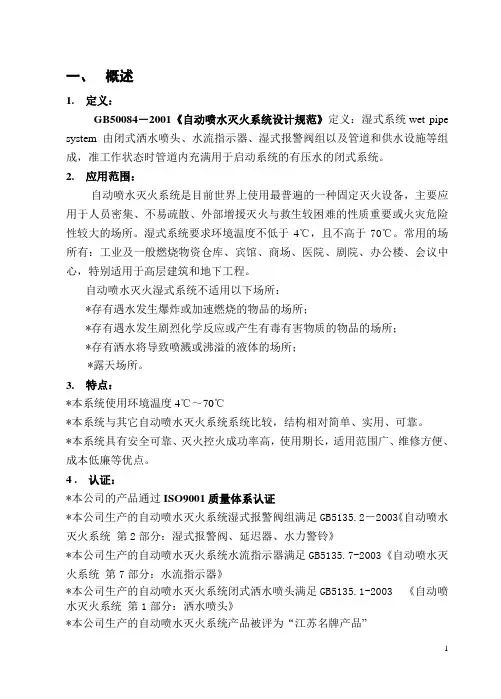

一、概述1.定义：GB50084－2001《自动喷水灭火系统设计规范》定义：湿式系统wet pipe system 由闭式洒水喷头、水流指示器、湿式报警阀组以及管道和供水设施等组成，准工作状态时管道内充满用于启动系统的有压水的闭式系统。

2.应用范围：自动喷水灭火系统是目前世界上使用最普遍的一种固定灭火设备，主要应用于人员密集、不易疏散、外部增援灭火与救生较困难的性质重要或火灾危险性较大的场所。

湿式系统要求环境温度不低于4℃，且不高于70℃。

常用的场所有：工业及一般燃烧物资仓库、宾馆、商场、医院、剧院、办公楼、会议中心，特别适用于高层建筑和地下工程。

自动喷水灭火湿式系统不适用以下场所：*存有遇水发生爆炸或加速燃烧的物品的场所；*存有遇水发生剧烈化学反应或产生有毒有害物质的物品的场所；*存有洒水将导致喷溅或沸溢的液体的场所；*露天场所。

3.特点：*本系统使用环境温度4℃～70℃*本系统与其它自动喷水灭火系统系统比较，结构相对简单、实用、可靠。

*本系统具有安全可靠、灭火控火成功率高，使用期长，适用范围广、维修方便、成本低廉等优点。

4 . 认证：*本公司的产品通过ISO9001质量体系认证*本公司生产的自动喷水灭火系统湿式报警阀组满足GB5135.2－2003《自动喷水灭火系统第2部分：湿式报警阀、延迟器、水力警铃》*本公司生产的自动喷水灭火系统水流指示器满足GB5135.7-2003《自动喷水灭火系统第7部分：水流指示器》*本公司生产的自动喷水灭火系统闭式洒水喷头满足GB5135.1-2003 《自动喷水灭火系统第1部分：洒水喷头》*本公司生产的自动喷水灭火系统产品被评为“江苏名牌产品”二、系统结构及工作原理1.系统结构示意图如图2.1所示图2.1湿式系统结构示意图2系统各部件说明3系统动作原理：*伺应状态湿式报警系统由消防水箱或稳压泵、气压给水设备等稳压设施维持管道内充水压力，且无水通过阀瓣组件下游系统侧任何出口流出。

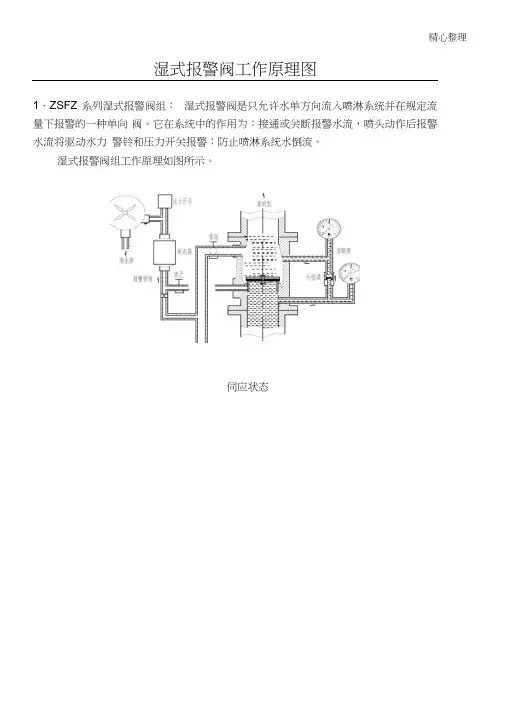

精心整理湿式报警阀工作原理图1．ZSFZ 系列湿式报警阀组：湿式报警阀是只允许水单方向流入喷淋系统并在规定流量下报警的一种单向阀。

它在系统中的作用为：接通或关断报警水流，喷头动作后报警水流将驱动水力警铃和压力开关报警；防止喷淋系统水倒流。

湿式报警阀组工作原理如图所示。

伺应状态精心整理工作状态2．湿式报警阀组工作原理：如上图所示，在伺应状态下，由于旁路管和补偿器在供水压力波动的情况下可使阀瓣上部水压大于其下部水压，同时在结构上阀瓣上承压面比下承压面面积大约15％，故可有效地防止因水压波动打开阀瓣而形成误报警。

当发生火灾使喷头动作喷水而造成系统侧水压下降，而旁路管的节流作用不能立即使系统侧压力与供水侧压力平衡，这个压力差就将阀瓣打开并向已开启的喷头连续供水，实施灭火，此为工作状态。

系统正常时试验阀常闭。

3．报警阀其它组件：3.1 延迟器精心整理延迟器是容积式部件，它可以消除自动喷水灭火系统因水源压力波动和水流冲击造成误报警。

延迟器结构图如下功能特点1）最大工作压力：1.2MPa2）报警停止后，延迟器内水排空时间≤5min3）报警延迟时间5～90s4）当湿式报警阀因压力波动瞬时开放时，水首先进入延迟器，这时由于进入延迟器的水量很少，会很快经延迟器底部排水口排出，水就不会进入水力警铃或压力开关，从而起到防止误报警的作用。

3.2 压力开关压力开关安装在延迟器上部，将水压信号变换成电讯号，从而实现电动报警或启动消防水泵。

压力开关结构图如下1.2MPa0.05MPa0.025 ～0.125MPa，本压力开关一般调为0.05MPa水力警铃是水流过湿式报警阀使之启动后，能发出声响的水力驱动式报警装置，适用于湿式、干式报警阀及雨淋阀系统中。

它安装在延迟器的上部。

当喷头开启时，系统侧排水口放水后5～90s 内，水力警铃开始工作。

水力警铃结构图如下功能特点1）最大工作压力：1.2MPa2）驱动压力：≥0.05MPa3）警铃喷嘴进口压力为0.05MPa时，平均响度值不低于70dB（A）4）警铃喷嘴进口压力≥0.2MPa 时，距铃3m外的响度平均值≥85dB（A）3.4 补偿器安装在湿式报警阀阀体侧的一种辅助部件，其功能是最大限度地减少因水源压力波动或冲击而造成的误报警。

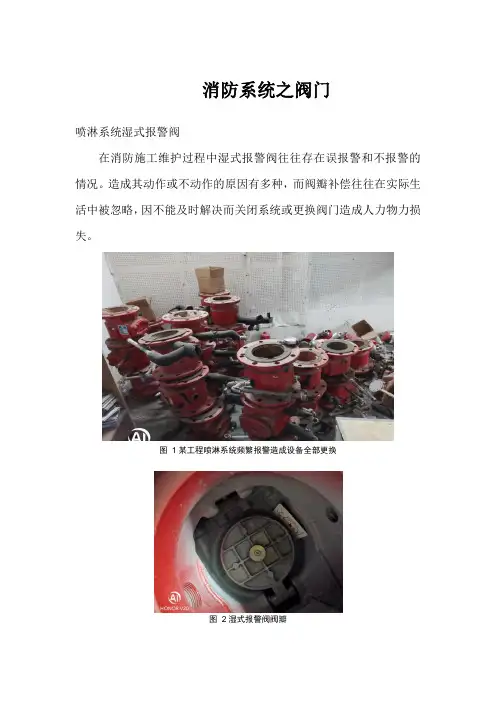

消防系统之阀门
喷淋系统湿式报警阀
在消防施工维护过程中湿式报警阀往往存在误报警和不报警的情况。

造成其动作或不动作的原因有多种，而阀瓣补偿往往在实际生活中被忽略，因不能及时解决而关闭系统或更换阀门造成人力物力损失。

图1某工程喷淋系统频繁报警造成设备全部更换
图2湿式报警阀阀瓣
图3湿式报警阀组成
如图二所示，湿式报警阀阀瓣中心补偿孔往往随着系统运行而松动或堵塞，从而造成报警阀不报警或频繁误动作。

而阀瓣及时有效最低成本的维修，需要注意设计施工时在图三所示湿式报警阀前后加装阀门。

喷淋系统雨淋阀
雨淋阀分为杠杆式和阀瓣式。

图4杠杆式雨淋阀图5阀瓣式雨淋阀
雨淋阀实际安装图片
图6某工程中杠杆雨淋阀图7某工程中阀瓣雨淋阀
图6和图7所示雨淋阀都有错误存在
图6中箭头所指阀门安装位置不对，造成阀瓣无法封闭。

正确的安装是软管阀门安装于雨淋阀前信号阀之前，开启阀门对阀瓣加压后开启信号阀。

图7中箭头所指阀门应为常闭而非常开，此阀门用于系统调试结束后阀瓣封闭所用，常开会造成系统运行时流量不足甚至电磁阀动作后系统无法运行的严重后果。

2019年6月8日。

消防工程四大系统及四大报警阀组解析四大系统：湿式自动喷水灭火系统、干式自动喷水灭火系统、雨淋自动喷水灭火系统、预作用自动喷水灭火系统●湿式自动喷水灭火系统【系统工作原理】保护区域内发生火灾时，温度升高使闭式喷头玻璃球炸裂而使喷头开启喷水。

这时湿式报警阀系统侧压力降低，供水侧压力大于系统侧压力（产生压差），使阀瓣打开（湿式报警阀开启），其中一路压力水流向洒水喷头，对保护区洒水灭火，同时水流指示器报告起火区域；另一路压力水通过延迟器流向水力警铃，发出持续铃声报警，报警阀组或稳压泵的压力开关输出启动供水泵信号，完成系统启动。

系统启动后，由供水泵向开放的喷头供水，开放喷头按不低于设计规定的喷水强度均匀喷水，实施灭火。

系统工作流程图湿式报警阀组结构图【湿式报警阀组说明】1、模拟实验阀：在阀瓣上方，模拟实验阀打开，湿式报警阀组打开，平时常闭。

2、铃响截止阀：当灭火或实验过程中，关闭水力警铃用，平时常开。

3、补偿器：当系统侧管网有轻微泄露时，补偿器为上腔补水，维持上下腔压力平衡。

【湿式报警阀组的不同状态】伺应状态工作状态【系统工作原理】配水管网与供水管间设置干式控制信号阀将它们隔开，在配水管网中平时充满着有压气体用于系统的启动。

发生火灾时，喷头首先喷出气体，致使管网中压力降低，供水管道中的压力水打开干式报警阀组而进入配水管网，接着从喷头喷出灭火。

不过该系统需要多增设一套充气设备，一次性投资高、平时管理较复杂、灭火速度较慢。

系统工作流程图干式报警阀组结构图【干式报警阀组说明】1、系统侧压力表测试的为系统气压。

2、干式报警阀组有体外防复位机构，湿式报警阀组没有。

3、气路止回阀：防止系统灭火时，水流进入供气管路。

4、安全阀：供气管路压力过高时泄压。

5、主排水阀：灭火后，排掉系统侧多余的水，使系统恢复至伺应状态。

6、无延迟器。

【干式报警阀组的不同状态】伺应状态工作状态【系统工作原理】当保护区发生火灾时，温感烟感探测到火灾信号，通过报警控制器打开雨淋阀的电磁阀，使压力腔泄压，水流进入工作腔流向整个管网喷水灭火（也可手动打开快开阀），同时一部分压力水流向报警管路，水力警铃报警，压力开关动作启动水泵灭火。

湿式报警阀结构与工作原理一、概述：ZSFZ湿式报警阀是只允许水单方向流入喷水灭火系统，并在规定的压力和流量下驱动配套部件报警的一种单向阀。

它与水流指示器、压力开关、洒水喷头等组成的湿式自动喷水灭火系统是一种应用极为广泛的固定式灭火系统。

该系统管网内常年充满一定压力的清水，长期处于伺应工作状态，当保护区域内某处发生火灾时，区域内环境温度升高，洒水喷头的热敏感元件(玻璃球)中的有机溶液发生热膨胀而产生很大的内压力，直到玻璃球外壳发生破碎，从而开启喷头喷水，并且自动启动整个系统，发出声光报警信号，以达到火灾报警及控制火灾、扑灭火灾之目的。

ZSFZ型湿式报警阀装置适用于环境温度为4℃～70℃的场所。

通常安装于宾馆、商场、医院、电影院、办公楼、高层建筑、仓库和地下车库等有火灾危险的场所，对于自动喷水灭火系统的消防工程设计、施工、监理请按GB50084-2001(2005)《自动喷水灭火系统设计规范》内各条款执行。

产品标准：GB5135·2-2003《自动喷水灭火系统第2部份：湿式报警阀、延迟器、水力警铃》二、湿式报警阀结构和工作原理：图1：报警阀结构示意图2.1 报警阀的结构：从图1可知，ZSFZ湿式报警阀装置由湿式报警阀、延迟器、水力警铃、压力开关、排水阀、过滤器等组成。

2.1.1、湿式报警阀本湿式报警阀为盖板型报警阀，主要由阀体、座圈和阀瓣三部分组成，整个阀体被阀瓣分成上、下两腔，上腔(系统侧)与系统管网相通，下腔(供水侧)与水源相通，在阀体中配有座圈，在座圈上，有多个通往延迟器进水管的沟槽小孔。

当系统处于伺应状态时，座圈上的沟槽小孔被阀瓣盖住封闭，通往水力警铃的报警水道被堵死；当上、下压力差达到一定数值，阀瓣才开启(差压启动)，水就从供水侧流向系统侧，警铃报警，灭水系统喷水；当上、下压力频繁开启，在阀瓣上设有小补水阀，当系统侧管网有微小渗漏或水源压力有波动时，可以通过补水阀给管网补水，平衡上、下腔压力，稳定了阀瓣，从而避免了误报警。

湿式报警阀结构与工作原理一、概述:ZSFZ湿式报警阀是只允许水单方向流入喷水灭火系统，并在规定的压力和流量下驱动配套部件报警的一种单向阀。

它与水流指示器、压力开关、洒水喷头等组成的湿式自动喷水灭火系统是一种应用极为广泛的固定式灭火系统。

该系统管网内常年充满一定压力的清水，长期处于伺应工作状态，当保护区域内某处发生火灾时，区域内环境温度升高，洒水喷头的热敏感元件(玻璃球)中的有机溶液发生热膨胀而产生很大的内压力，直到玻璃球外壳发生破碎，从而开启喷头喷水，并且自动启动整个系统，发出声光报警信号，以达到火灾报警及控制火灾、扑灭火灾之目的。

ZSFZ型湿式报警阀装置适用于环境温度为4C〜70C的场所。

通常安装于宾馆、商场、医院、电影院、办公楼、高层建筑、仓库和地下车库等有火灾危险的场所，对于自动喷水灭火系统的消防工程设计、施工、监理请按GB50084-2001(2005)《自动喷水灭火系统设计规范》内各条款执行。

产品标准：GB5135-2 -2003《自动喷水灭火系统第2部份：湿式报警阀、延迟器、水力警铃》二、湿式报警阀结构和工作原理：9B?3凌件*內片帳於騎肯图1:报警阀结构示意图2.1 报警阀的结构：从图1可知，ZSFZ湿式报警阀装置由湿式报警阀、延迟器、水力警铃、压力开关、排水阀、过滤器等组成。

2.1.1 、湿式报警阀本湿式报警阀为盖板型报警阀，主要由阀体、座圈和阀瓣三部分组成，整个阀体被阀瓣分成上、下两腔，上腔（系统侧）与系统管网相通，下腔（供水侧）与水源相通，在阀体中配有座圈，在座圈上，有多个通往延迟器进水管的沟槽小孔。

当系统处于伺应状态时，座圈上的沟槽小孔被阀瓣盖住封闭，通往水力警铃的报警水道被堵死；当上、下压力差达到一定数值，阀瓣才开启（差压启动），水就从供水侧流向系统侧，警铃报警，灭水系统喷水；当上、下压力频繁开启，在阀瓣上设有小补水阀，当系统侧管网有微小渗漏或水源压力有波动时，可以通过补水阀给管网补水，平衡上、下腔压力，稳定了阀瓣，从而避免了误报警。

湿式报警阀作业原理图湿式报警阀的作业原理是依托管网体系侧水压的降低或添加启闭阀瓣。

在伺应状况下，供水压力稍有不据守时，旁路平衡管的效果使阀瓣上下水压平衡，而阀瓣上承压面大于下承压面，阀瓣不会翻开发作误报警。

当发作火灾有喷有爆炸构成管网体系侧水压降低时，供水侧和体系侧发作的压差就会将阀瓣翻开向翻开的喷头接连供水救活。

湿式报警阀报警口与推迟器之间的操控球阀伺应状况有必要坚持全开并锁紧，而试报警操控球阀有必要关闭。

需求进行试报警时：拆开报警口与推迟器之间操控球阀的锁紧设备并将其关闭。

此刻翻开试报警操控球阀即可进行报警实验。

实验后当行将两个操控球阀康复至正本状况。

报警阀是主动喷水救活体系中接通或堵截水源，并主张报警器的设备。

在主动喷水救活体系中，报警阀是至关首要的组件，其效果有三：接通或堵截水源、输出报警信号和避免水流倒回供水源，以及经过报警阀能够对体系的供水设备和报警设备进行查验。

报警阀依据体系的纷歧样分为湿式报警阀、干式报警阀和雨淋阀。

1.湿式报警阀用于湿式喷水救活体系。

它的首要功用是：当喷头翻开时，湿式阀能主动翻开，并使水流入水力警铃宣告报警信号。

2.干式报警阀用于干式喷水救活体系。

它的阀瓣将阀门分红两有些，出口侧与体系管路和喷头相连，内充紧缩空气，进口侧与水源相连。

干式阀运用两头气压和水压效果在阀瓣上的力矩差操控阀瓣的关闭和翻开，通常可分为差动型干式报警阀和关闭型干式报警阀两种。

3.雨淋阀用于雨淋喷水救活体系、预效果喷水救活体系、水幕体系和水喷雾灭体系。

这种阀的进口侧与水源相连，出口侧与体系管路和喷头相连，通常为空管，仅在预效果体系中充气。

雨淋阀的翻开由各种火灾勘探设备操控。

湿式报警阀组⼯作原理及⽕警联动
如有侵权，请联系删除⼀、报警阀组成
湿式报警阀组组件：
湿式报警阀体、系统侧压⼒表、供⽔侧压⼒表、补偿器、放⽔测试阀（常闭）、报警控制阀（常开）、报警试验阀（常闭）、过滤器、延迟器、压⼒开关、⽔⼒警铃
补偿器：为了应对⽇常准⼯作状态中系统侧的微渗、少量泄漏等情况，阀体通过补偿器由下腔向上腔进⾏少量补⽔，以始终维持上下腔压⼒⽔平。

报警试验阀：试验报警阀功能及警铃报警功能。

延迟器：⼊⼝与报警管路相连接，出⼝与压⼒开关连接，延迟器前应安装过滤器，当配⽔管道发⽣渗漏时，可引起阀瓣的微⼩开启，使⽔流⼊报警管路，由于⽔流较⼩，可从延迟器的节流孔排出⽽不会进⼊⽔⼒警铃及压⼒开关，避免误报警。

压⼒开关：压⼒开关是⼀种压⼒传感器，其作⽤是将系统的压⼒信号转化为电信号。

⽔⼒警铃：依靠⽔⼒进⾏驱动，⽔流进⼊⽔⼒警铃并形成⼀股⾼速射流，冲击⽔轮带动铃锤快速旋转，敲击铃盖发出声响警报。

⼆、还没懂？不妨看两个视频
视频⼀
视频⼆
三、⽕警如何联动
规范（来⾃图集14X505-1的p26）
实物接线。
