必须掌握的自动灭火系统的四大系统及四大报警阀组解析

几种报警阀还搞不懂？别闹了！这几张图给你整明白了特别是跨行业学习消防的考友，几种系统的报警阀经常分不清楚，别着急，今天让我用几张图给你整明白儿的！这4张图如果不懂，自喷至少损失8分！（详解报警阀！）今天依旧给大家继续讲解，自动喷水灭火系统，这一章是我们在生活中最容易接触到的一种自动灭火系统，也是保护大多数普通场所的系统，因此无论教材还是真题考察都对这里格外重视。

而今天我们要为大家讲解的，就是在这几种系统中最重要的部件：报警阀。

我们都知道，自动喷水灭火系统分为闭式系统（湿式、干式、预作用、重复启闭预作用、防护冷却系统）和干式系统（雨淋、水幕系统）。

而这些系统所用阀组共可以分为四种：湿式报警阀、干式报警阀、预作用报警阀、雨淋报警阀。

接下来我们就分别对各种阀组的功能以及阀组上连接的管路做详细讲解。

一、湿式报警阀湿式报警阀组是我们学习报警阀的第一站，也是相对结构最简单的阀组。

湿式系统、自动喷水防护冷却系统中均采用此阀组，其实际外观以及内部结构如下：湿式报警阀3D图湿式报警阀剖面图1、湿式报警阀结构中名称如图所示，相对来说比较简单。

其中延迟器和补偿器都是防止管网内水流波动导致阀组误开启的措施。

试验放水阀可以在阀组上开启后，达到只开启阀组而不用运转整个系统来测试阀组的功能的作用。

阀瓣伺应状态下封闭住报警管路，当阀瓣开启后，水流流入报警管路，充满延迟器，触动压力开关、水力警铃报警。

2、湿式报警阀组的复位：在扑救完火灾之后或者实验完之后，停止水泵，更换上新的喷头，然后开启末端试水装置，开启水泵，当末端试水装置处有稳定水流流出时，即可关闭末端试水装置阀门，然后停止消防水泵，阀组即可复位。

二、干式报警阀干式报警阀3D图干式报警阀剖面（一）干式报警阀剖面（二）1、干式报警阀结构1）干式报警阀最主要区别于湿式报警阀，就是其系统侧充满的是有压气体。

因此其阀体上有供气管路来为系统侧加压供气。

2）而为防止系统侧从缝隙中泄露，在阀瓣以上使用一定高度的水进行液封，这部分液封的水是在阀瓣关闭之后，通过阀体上的注水漏斗（参考第一张实拍图上的漏斗），加注进入阀体，当加注水从注水排水阀流出时，即认为液封水位达到要求。

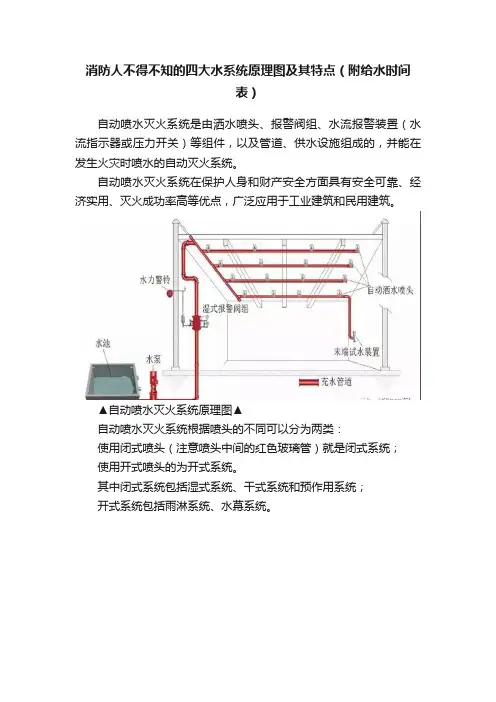

消防人不得不知的四大水系统原理图及其特点（附给水时间表）自动喷水灭火系统是由洒水喷头、报警阀组、水流报警装置（水流指示器或压力开关）等组件，以及管道、供水设施组成的，并能在发生火灾时喷水的自动灭火系统。

自动喷水灭火系统在保护人身和财产安全方面具有安全可靠、经济实用、灭火成功率高等优点，广泛应用于工业建筑和民用建筑。

▲自动喷水灭火系统原理图▲自动喷水灭火系统根据喷头的不同可以分为两类：使用闭式喷头（注意喷头中间的红色玻璃管）就是闭式系统；使用开式喷头的为开式系统。

其中闭式系统包括湿式系统、干式系统和预作用系统；开式系统包括雨淋系统、水幕系统。

▲两种喷头▲各不同系统的区别主要体现在管道填充物及各组件上。

其中比较常见的自动喷水灭火系统有湿式系统、干式系统和预作用系统和雨淋系统。

1、湿式系统湿式系统在准工作状态时管道内充满用于启动系统的有压水的闭式系统，湿式系统由闭式喷头、湿式报警阀组、水流指示器或压力开关，供水设施及供水配水管道等组成。

适用范围及一般要求1.自动喷水湿式系统适用于环境温度≥4℃且不高于70℃场所。

2.应根据环境温度选择合适的喷头，喷头公称动作温度宜高于环境最高温度30℃。

3.湿式灭火系统配水管道的工作压力不应大于1.2MPa。

4.湿式系统一个报警阀组控制喷头数不宜超过800只。

5.报警阀与水流指示器前应安装信号阀，此阀门必须保持常开，阀门关闭时应有信号反馈至消防控制室。

▲左边为湿式系统，右边为供水设施▲2、干式系统干式系统在准工作状态时管道内充满用于启动系统的有压气体的闭式系统，干式系统由闭式喷头、干式报警阀组、充气设备、水流指示器或压力开关，供水设施及供水配水管道等组成。

适用范围及一般要求1.干式系统适用于环境温度＜4℃或＞70℃场所。

2.干式系统一个报警阀组控制的喷头书不宜超过500只。

3.干式系统配水管道充水时间不宜大于1min。

4.干式系统的作用面积比同危险等级的湿式系统应增大1.3倍。

消防系统的组成和原理解析消防系统是指一套由各种设备和设施组成，用于预防、控制和扑灭火灾的综合系统。

它在建筑物、工业场所、交通运输工具等各个领域都起到至关重要的作用。

下面将对消防系统的组成和原理进行解析。

一、消防系统的组成1. 灭火系统：灭火系统是消防系统的核心，包括自动喷水灭火系统、气体灭火系统和泡沫灭火系统等。

自动喷水灭火系统通过水源、水泵、喷头等组成，当火灾发生时，系统能够自动喷水进行扑灭。

气体灭火系统常用的是二氧化碳和氟利昂等气体，通过释放灭火剂，使火灾区域缺氧从而扑灭火灾。

泡沫灭火系统则是通过泡沫剂形成一层泡沫覆盖在火灾表面，隔绝氧气，达到灭火的目的。

2. 火灾报警系统：火灾报警系统是消防系统中的重要组成部分，它能够及时发现火灾，并向人员发出警报。

火灾报警系统包括感烟探测器、感温探测器、火灾报警控制器等设备。

当探测器探测到烟雾或者温度超过预定值时，火灾报警系统会自动启动，向消防员发送警报信号。

3. 排烟系统：排烟系统主要用于控制火灾烟气扩散，减少烟气对人体的危害。

排烟系统由烟气排烟系统和新风注入系统组成。

烟气排烟系统通过安装烟道和排烟风机，将火灾烟气排到室外。

新风注入系统能够在排烟时提供新鲜的空气，保证室内人员的安全。

4. 防烟系统：防烟系统用于阻止烟气进入安全通道和疏散通道，保证人员疏散的通道畅通。

防烟系统由防烟分区系统和防烟门窗组成。

防烟分区系统通过控制防烟门窗的开启和关闭，将火灾区域与非火灾区域分隔开，防止烟气的扩散。

二、消防系统的原理解析1. 灭火原理：灭火的原理是通过断绝火灾的燃料供给、破坏火灾的燃烧链和降低火灾区域的温度，使火灾无法继续燃烧。

自动喷水系统通过喷洒水雾进行灭火，水雾的喷洒能够迅速吸收热量，降低火灾区域的温度，同时破坏火灾的燃烧链。

气体灭火系统则是通过释放灭火剂，降低火灾区域的氧气浓度，达到扑灭火灾的目的。

2. 火灾报警原理：火灾报警系统的原理是通过感烟探测器或感温探测器探测火灾信号，并将信号传输给火灾报警控制器。

自动灭火系统基本知识全考点总结预作用系统主要由闭式喷头、预作用报警阀组或雨淋阀组、充气设备、管道、供水设施和火灾探测报警控制装置等组成。

预作用系统指准工作状态时配水管道内不充水，发生火灾时由火灾自动报警系统、充气管道上的压力开关联锁控制报警阀组和启动消防水泵向配水管道供水的系统。

预作用系统的适用范围为：1）准工作状态时严禁误喷的场所2）准工作状态时严禁管道充水的场所3）用于替代干式系统的场所重复启闭预作用系统在扑灭火灾后能自动关闭报警阀、停止喷水，发生复燃时又能再次开启报警阀恢复喷水。

重复启闭预作用系统与常规预作用系统相比，在于其采用了一种既可输出火警信号，又可在环境恢复常温时输出灭火信号的感温探测器。

二氧化碳灭火系统不适用于扑救：硝化纤维、火药等含氧化剂的化学制品火灾。

二氧化碳灭火系统有高压系统（指灭火剂在常温下储存的系统）和低压系统（指将灭火剂在-20~-18。

C低温下储存的系统）两种应用形式。

二氧化碳灭火系统适用于扑救以下火灾类型：D固体表面火灾及棉毛、织物、纸张等部分固体深位火灾2）液体火灾或石蜡、沥青等可熔化的固体火灾3）电气火灾4）灭火前可切断气源的气体火灾采用局部应用二氧化碳灭火系统保护可燃液体时，液面至容器缘口的距离不得小于150mm。

采用全淹没二氧化碳灭火系统扑救气体、液体、电气火灾和固体表面火灾时，在喷放二氧化碳前不能自动关闭的开口，其面积不应大于防护区总内表面积的3%,且开口不应设在底面。

采用全淹没二氧化碳灭火系统扑救火灾时，启动释放气体灭火剂之前或同时，必须切断可燃、助燃气体的气源。

单、多层民用建筑或场所，除不适用水保护或灭火的场所外，下列单.多层民用建筑或场所应设置自动灭火系统，并宜采用自动喷水灭火系统：1）特等、甲等剧场，超过1500个座位的其他等级的剧场，超过2000个座位的会堂或礼堂，超过3000个座位的体育馆，超过5000人的体育场的室内人员休息室与器材间等。

2）任一层建筑面积大于1500m’或总建筑面积大于3000m'的展览、商店、餐饮和旅馆建筑以及医院中同样建筑规模的病房楼、门诊楼和手术部。

自动喷水灭火系统中四类报警阀工作原理总结yang 【干式报警阀】⏹系统管道内无水，充有压缩空气；报警阀前（供水侧）有水；现场采用闭式喷头；火灾时，闭式喷头玻璃珠爆裂，系统管道内空气排出，致使报警阀后管道压力减小，报警阀前水压顶开阀门，水进入系统管道，喷水灭火。

【湿式报警阀】⏹系统管道内有水；报警阀前（供水侧）有水；现场采用闭式喷头；火灾时，闭式喷头玻璃珠爆裂，系统管道内水排出，致使报警阀后管道压力减小，报警阀前水压顶开阀门，水进入系统管道，喷水灭火。

【雨淋报警阀】1.适用于火灾危险性较大的场所；2.有四种启动控制：−干式控制：系统管道内无水；膈膜室为压缩空气；报警阀前（供水侧）有水；现场多采用开式喷头，在温度易升高处采用闭式喷头；火灾时，闭式喷头玻璃珠爆裂，连接膈膜室的管道内空气排出，致使膈膜室压力减小，报警阀前水压顶开阀门，水进入系统管道，喷水灭火。

−湿式控制：系统管道内无水；膈膜室为水；报警阀前（供水侧）有水；现场多采用开式喷头，在温度易升高处采用闭式喷头；火灾时，闭式喷头玻璃珠爆裂，连接膈膜室的管道内水排出，致使膈膜室压力减小，报警阀前水压顶开阀门，水进入系统管道，喷水灭火。

−电气控制：系统管道内无水；膈膜室为水；现场采用开式喷头；现场关键位置设置多个火灾探测器，并连接到一个火灾控制器上，由其控制与雨淋阀隔膜室出水口相连接的电磁阀；火灾时，探测器探测到火灾后，就会由控制器向电磁阀发出电信号，使电磁阀动作，排除膈膜室里的水，致使膈膜室压力减小，报警阀前水压顶开阀门，水进入系统管道，喷水灭火。

−手动控制：系统管道内无水；膈膜室为水；现场采用开式喷头；当值班人员发现火灾时，可通过打开紧急手动释放器进行放水，从而使隔膜室内的水压降低，报警阀前水压顶开阀门，水进入系统管道，喷水灭火。

【预作用报警阀】⏹是雨淋与湿式报警阀的结合；阀前为雨淋阀（供水侧），阀后为湿式阀，现场采用闭式喷头；正常状态下，雨淋阀内充满压力水，一旦发生火灾，安装在保护区感温感烟火灾探测器发出火灾报等信号。

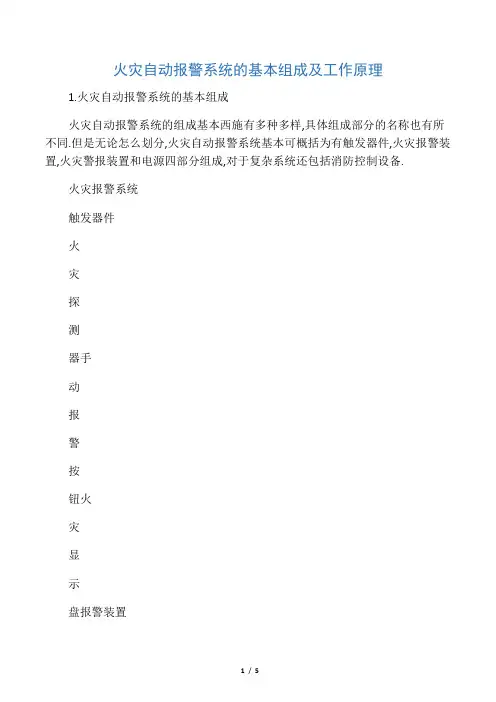

火灾自动报警系统的基本组成及工作原理1.火灾自动报警系统的基本组成火灾自动报警系统的组成基本西施有多种多样,具体组成部分的名称也有所不同.但是无论怎么划分,火灾自动报警系统基本可概括为有触发器件,火灾报警装置,火灾警报装置和电源四部分组成,对于复杂系统还包括消防控制设备.火灾报警系统触发器件火灾探测器手动报警按钮火灾显示盘报警装置灾报警控制器探测器报警控制装置中继器警报装置声光显示灾报警器火灾显示灯,电源控制装置电梯迫降装置喷淋泵控制装置消防泵控制装置图所示.火灾自动报警系统的基本组成部分(1)触发装置(输入模块:把信号进行翻译)在火灾自动报警系统中,自动或手动产生火灾报警信号的器件称为触发器件,主要包括火灾探测器和手动报警按钮.火灾探测器件是能对火灾参数(如烟,温,光,火焰辐射,气体浓度等)响应,并自动产生火灾报警信号的器件,按响应火灾参数的不同,火灾探测器可分成感烟火灾探测器,感温火灾探测器,感光火灾探测器,可燃气体探测器,复合火灾探测器五种基本类型.不同类型的火灾探测器适用于不同的火灾和场合.手动报警按钮是手动方式产生火灾报警信号的器件,也是火灾自动报警系统中不可缺少的组成部分之一.现代消防设备设施中的重要部件,如自动喷水灭火系统中的压力开关,水流指示器,供水阀门等其所处的状态直接反应出系统的当前状态,关系到灭火行动的成败.因此,很多工程实践中已将此类与火灾有关的信号通过转换设备传送至火灾报警控制器.(2)火灾报警装置在火灾自动报警系统中,用以接收,显示和传递火灾报警信号,并能发出控制信号和具有其他辅助功能的控制指示设备称为火灾报警装置.火灾报警控制器就是其中最基本的一种.火灾报警控制器担负着为火灾探测器提供稳定的工作电源,监视探测器及系统自身的工作状态,接收,转换,处理火灾探测器输出的报警信号,进行声光报警,指示报警的具体部位及时间,同事执行相关的辅助控制等诸多任务,指示火灾报警系统中的核心组成部分.在火灾报警装置中,还有一些如中继器,区域显示器,火灾显示盘等功能不完整的报警装置,它们可视为火灾报警控制器的演变或补充.它们在特定条件下应用,与火灾报警控制器同属于抱在报警装置.火灾报警控制器的基本功能主要有:主电源,备用电源自动转换:备用电源充电,电源故障检测,电源工作状态指示,为探测器回路供电,控制器或系统故障声光报警,火灾声光报警,火灾报警记忆,时钟单元,火灾报警优先故障报警.声报警,音响消音及再次声响报警.(3)火灾警报装置在火灾自动报警系统中,用以在发出区别于环境声光的火灾警报信号值得装置称为火灾警报装置.声光报警器就是一种最基本的火灾装置，通常与火灾报警控制器（如区域显示器，火灾显示盘，集中火灾报警器）组合在一起，它以声光方式像报警区域发出火灾报警信号，以提醒人们展开完全疏散，灭火救灾等行动。

必须掌握自动喷水灭火系统的四大系统及四大报警阀组解析2017-08-301.湿式自动喷水灭火系统系统工作原理保护区域内发生火灾时，温度升高使闭式喷头玻璃球炸裂而使喷头开启喷水。

这时湿式报警阀系统侧压力降低，供水侧压力大于系统侧压力（产生压差），使阀瓣打开（湿式报警阀开启），其中一路压力水流向洒水喷头，对保护区洒水灭火，同时水流指示器报告起火区域；另一路压力水通过延迟器流向水力警铃，发出持续铃声报警，报警阀组或稳压泵的压力开关输出启动供水泵信号，完成系统启动。

系统启动后，由供水泵向开放的喷头供水，开放喷头按不低于设计规定的喷水强度均匀喷水，实施灭火。

系统工作流程图：湿式报警阀组结构图：注：1、模拟实验阀：在阀瓣上方，模拟实验阀打开，湿式报警阀组打开，平时常闭。

2、铃响截止阀：当灭火或实验过程中，关闭水力警铃用，平时常开。

3、补偿器：当系统侧管网有轻微泄露时，补偿器为上腔补水，维持上下腔压力平衡。

湿式报警阀组的不同状态：伺应状态工作状态2、干式自动喷水灭火系统系统工作原理配水管网与供水管间设置干式控制信号阀将它们隔开，在配水管网中平时充满着有压气体用于系统的启动。

发生火灾时，喷头首先喷出气体，致使管网中压力降低，供水管道中的压力水打开干式报警阀组而进入配水管网，接着从喷头喷出灭火。

不过该系统需要多增设一套充气设备，一次性投资高、平时管理较复杂、灭火速度较慢。

系统工作流程图：干式报警阀组结构图：注：1、系统侧压力表测试的为系统气压。

2、干式报警阀组有体外防复位机构，湿式报警阀组没有。

3、气路止回阀：防止系统灭火时，水流进入供气管路。

4、安全阀：供气管路压力过高时泄压。

5、主排水阀：灭火后，排掉系统侧多余的水，使系统恢复至伺应状态。

6、无延迟器。

干式报警阀组的不同状态：伺应状态工作状态3.雨淋自动喷水灭火系统系统工作原理当保护区发生火灾时，温感烟感探测到火灾信号，通过报警控制器打开雨淋阀的电磁阀，使压力腔泄压，水流进入工作腔流向整个管网喷水灭火（也可手动打开快开阀），同时一部分压力水流向报警管路，水力警铃报警，压力开关动作启动水泵灭火。

火灾自动报警控制系统火灾自动报警控制系统由光电感烟探头、差定感温探头、手动报警按钮、消火栓按钮、喷淋头、水流指示、湿式报警阀、压力开关、楼层显示器、防火阀、排烟阀、排烟机、正压送风机、正压送风阀、新风机组、空调机组、消防电梯、消防广播、消防电话、消火栓泵、喷淋泵、切断非消防电源、控制器主机和显示系统组成。

火灾自动报警系统设计规范：1报警区域：将火灾自动报警系统的警戒范围按防火分区或楼层划分的单元。

2集中报警系统比区域报警系统复杂，控制中心报警系统比两者都复杂。

3报警区域应根据防火分区或楼层划分。

一个报警区域宜由一个或同层相邻几个防火分区组成。

4探测区域的划分：（1）探测区域应按独立房间划分。

一个探测区域的面积不宜超过500m2；从主要入口能看清其内部，且面积不超过1000m2的房间，也可划为一个探测区域。

（2）红外光束线型感烟火灾探测器的探测区域长度不宜超过100m；缆式感温火灾探测器的探测区域长度不宜超过200m；空气管差温火灾探测区域长度宜在20~100m之间。

（3）下列场所应分别单独划分探测区域：①敞开或封闭楼梯间；②防烟楼梯间前室、消防电梯前室、消防电梯与防烟楼梯间合用的前室；③走道、坡道、管道井、电缆隧道；④建筑物闷顶、夹层。

5每个扬声器的额定功率不应小于3W，其数量应能保证从一个防火分区的任何部位到最近一个扬声器的距离不大于25m。

走道内最后一个扬声器至走道末端的距离不应大于12.5m。

6 每个防火分区至少应设一个火灾警报装置，其位置宜设在各楼层走道靠近楼梯出口处。

7 设有手动火灾报警按钮、消火栓按钮等处宜设置电话塞孔。

电话塞孔在墙上安装时，其底过距地面高度宜为1.3~1.5m。

8 集中火灾报警控制器或火灾报警控制器安装在墙上时，其底边距地面高度宜为 1.3~1.5m，正面操作距离不应小于1.2m。

9 无遮挡大空间或有特殊要求的场所，宜选择红外光速感烟探测器。

10 探测区域内的每个房间至少应设置一只火灾探测器。

火灾消防系统主要分为四大系统，涉及给消防设备以及消防工作者提供良好环境和条件来保护人财物免受火灾之害。

1、探测系统：包括火灾探测器、报警按钮、消防报警按钮等，以检测到火灾的发生或火灾的信号，并立即发出报警。

2、控制系统：包括控制面板、消防控制器、消防按钮等，用于接收和处理探测到的火灾信号，使消防设备和相关设施进入工作状态。

3、给液系统：主要由水泵、灭火剂泵、消防水罐等组成，用于提供灭火剂或用于抑制火灾发展的防护水源。

4、报警系统：主要包括声光报警、广播报警、消防报警器等，当探测到火灾发生时，发出报警声和报警信号，给有关工作者提供快速警示。

这四大系统是火灾消防系统的主要部件，是火灾消防工作的基础设施。

一个完整的消防系统需要各种功能单元组合在一起，其功能包括探测、控制、给液及报警，以及辅助设施的搭配，如风机、空调以及楼宇自动化系统等。

消防设备的设计通常要求符合消防相关规范和标准，以确保系统的可靠性和安全性。

这些规范和标准的严格执行，有助于保证消防设施的安全有效地实施任务，从而达到最大限度地防止火灾及其造成的损失。

因此，消防设备的设计、安装和维护都应遵循相关规范和标准。

消防设备的安装也很重要。

在安装火灾消防设备时，应考虑各个系统在现场的安装位置和方式，以确保安装设备与现场条件相匹配，以及安装设备与现有系统之间的和谐统一。

此外，还要定期检查设备的运行状况，保证设备功能可用性。

火灾消防系统的指挥控制也是一项重要的工作。

指挥控制是由责任人和当值人员操作消防设备，按照预定的程序进行火灾救援和火灾防控，以确保火灾消防工作顺利进行。

在指挥控制过程中，要对火灾状况进行实时监测，随时给出正确的灭火处置指令，不断动态变化，直至最终将火灾扑灭，保护公私财产免受损失。

在火灾消防中，应急救援也是一项重要的工作。

在火灾发生的紧急时刻，必须立即采取措施，为火灾受害者提供人员营救、安全疏散、物资转移等应急资源救援服务。

应急救援工作不仅要考虑现场的实际情况，还要考虑消防救援应急预案，做到把握救援过程的时间和实施应急手段，将火灾受害者安全救出，达到最大限度地减少火灾造成的损失。

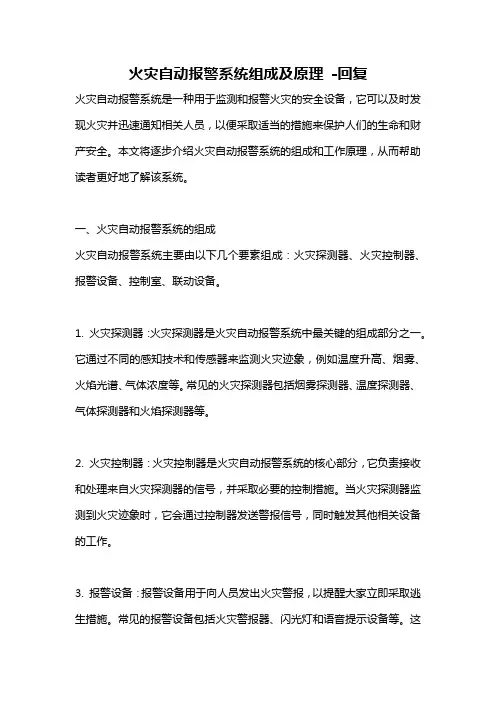

火灾自动报警系统组成及原理-回复火灾自动报警系统是一种用于监测和报警火灾的安全设备，它可以及时发现火灾并迅速通知相关人员，以便采取适当的措施来保护人们的生命和财产安全。

本文将逐步介绍火灾自动报警系统的组成和工作原理，从而帮助读者更好地了解该系统。

一、火灾自动报警系统的组成火灾自动报警系统主要由以下几个要素组成：火灾探测器、火灾控制器、报警设备、控制室、联动设备。

1. 火灾探测器：火灾探测器是火灾自动报警系统中最关键的组成部分之一。

它通过不同的感知技术和传感器来监测火灾迹象，例如温度升高、烟雾、火焰光谱、气体浓度等。

常见的火灾探测器包括烟雾探测器、温度探测器、气体探测器和火焰探测器等。

2. 火灾控制器：火灾控制器是火灾自动报警系统的核心部分，它负责接收和处理来自火灾探测器的信号，并采取必要的控制措施。

当火灾探测器监测到火灾迹象时，它会通过控制器发送警报信号，同时触发其他相关设备的工作。

3. 报警设备：报警设备用于向人员发出火灾警报，以提醒大家立即采取逃生措施。

常见的报警设备包括火灾警报器、闪光灯和语音提示设备等。

这些设备通常被安装在公共区域、建筑物走廊和房间内，以确保警报能够有效地传播。

4. 控制室：控制室是火灾自动报警系统的中心管理位置，通过它可以监控和控制整个系统的运行状态。

控制室通常配备有监控屏幕、控制板和调度系统，以便操作人员可以及时获取火灾信息，并采取相应的措施。

5. 联动设备：联动设备是火灾自动报警系统的辅助设备，它可以与其他安全设备进行联动，以加强火灾预防和控制能力。

常见的联动设备包括消防泵、喷淋系统、排烟系统、闭门器和消防通道等。

二、火灾自动报警系统的工作原理火灾自动报警系统根据火灾探测器感知到的信号，通过火灾控制器进行处理和判断，并触发相应的报警和控制措施。

下面将详细介绍火灾自动报警系统的工作原理。

1. 监测和感知：火灾探测器通过感知技术检测火灾迹象，当探测器感知到烟雾、温度升高、火焰光谱或气体浓度超过设定的阈值时，会产生触发信号。

消防工程四大系统及四大报警阀组解析四大系统：湿式自动喷水灭火系统、干式自动喷水灭火系统、雨淋自动喷水灭火系统、预作用自动喷水灭火系统●湿式自动喷水灭火系统【系统工作原理】保护区域内发生火灾时，温度升高使闭式喷头玻璃球炸裂而使喷头开启喷水。

这时湿式报警阀系统侧压力降低，供水侧压力大于系统侧压力（产生压差），使阀瓣打开（湿式报警阀开启），其中一路压力水流向洒水喷头，对保护区洒水灭火，同时水流指示器报告起火区域；另一路压力水通过延迟器流向水力警铃，发出持续铃声报警，报警阀组或稳压泵的压力开关输出启动供水泵信号，完成系统启动。

系统启动后，由供水泵向开放的喷头供水，开放喷头按不低于设计规定的喷水强度均匀喷水，实施灭火。

系统工作流程图湿式报警阀组结构图【湿式报警阀组说明】1、模拟实验阀：在阀瓣上方，模拟实验阀打开，湿式报警阀组打开，平时常闭。

2、铃响截止阀：当灭火或实验过程中，关闭水力警铃用，平时常开。

3、补偿器：当系统侧管网有轻微泄露时，补偿器为上腔补水，维持上下腔压力平衡。

【湿式报警阀组的不同状态】伺应状态工作状态【系统工作原理】配水管网与供水管间设置干式控制信号阀将它们隔开，在配水管网中平时充满着有压气体用于系统的启动。

发生火灾时，喷头首先喷出气体，致使管网中压力降低，供水管道中的压力水打开干式报警阀组而进入配水管网，接着从喷头喷出灭火。

不过该系统需要多增设一套充气设备，一次性投资高、平时管理较复杂、灭火速度较慢。

系统工作流程图干式报警阀组结构图【干式报警阀组说明】1、系统侧压力表测试的为系统气压。

2、干式报警阀组有体外防复位机构，湿式报警阀组没有。

3、气路止回阀：防止系统灭火时，水流进入供气管路。

4、安全阀：供气管路压力过高时泄压。

5、主排水阀：灭火后，排掉系统侧多余的水，使系统恢复至伺应状态。

6、无延迟器。

【干式报警阀组的不同状态】伺应状态工作状态【系统工作原理】当保护区发生火灾时，温感烟感探测到火灾信号，通过报警控制器打开雨淋阀的电磁阀，使压力腔泄压，水流进入工作腔流向整个管网喷水灭火（也可手动打开快开阀），同时一部分压力水流向报警管路，水力警铃报警，压力开关动作启动水泵灭火。

自动喷水灭火系统组件及设置要求一、报警阀组自动喷水灭火系统根据不同的系统选用不同的报警阀组。

（一)报警阀组的分类及组成报警阀组分为湿式报警阀组、干式报警阀组、雨淋报警阀组和预作用报警装置1.湿式报警阀组(1)湿式报警阀组的组成。

湿式报警阀是湿式系统的专用阀门，是只允许水流入系统，并在规定压力、流量下驱动配套部件报警的一种单向阀。

湿式报警阀组的主要元件为止回阀，其开启条件与入口压力及出口流量有关，它与延迟器、水力警铃、压力开关、控制阀等组成报警阀组。

(2)湿式报警阀的工作原理。

湿式报警阀组中报警阀的结构有两种，即隔板座圈型和导阀型。

隔板座圈型湿式报警阀上设有进水口、报警口、测试口、检修口和出水口，阀内部设有阀瓣、阀座等组件，是控制水流方向的主要可动密封件。

在准工作状态时，阀瓣上、下充满水，水的压强近似相等。

由于阀瓣上面与水接触的面积大于下面与水接触的面积，因此阀瓣受到的水压合力向下。

在水压力及自重的作用下，阀瓣坐落在阀座上，处于关闭状态。

当水源压力出现波动或冲击时，通过补偿器(或补水单向阀)使上、下腔压力保持一致，水力警铃不发出警报，压力开关不接通阀瓣仍处于准工作状态。

补偿器具有防止误报或误动作功能。

闭式喷头喷水灭火时，补偿器来不及补水，阀瓣上面的水压下降，当其下降到使下腔的水压足以开启阀瓣时，下腔内的水便向洒水管网及动作喷头供水，同时水沿着报警阀的环形槽进入报警口，流向延迟器、水力警铃，警铃发出声响警报，压力开关开启，发出电接点信号并启动自动喷水灭火系统的供水泵。

(3)延迟器的工作原理。

延迟器是一个罐式容器，其入与报警阀的报警水流通道连接，出口与压力开关和水力警铃连接，延迟器入口前安装有过滤器。

在准工作状态下，可防止因压力波动而产生误报警。

当配水管道发生渗漏时，有可能引起湿式报警阀阀瓣的微小开启，使水进入延迟器。

但是，由于水的流量小，进入延迟器的水会从延迟器底部的节流孔排出，使延迟器无法充满水，更不能从出口流向压力开关和水力警铃。

10张图带你了解清楚火灾自动报警系统的组成及作用，建议收
藏！
什么是“火灾自动报警系统”？想必大家
都不陌生了。

“火灾自动报警系统”实际上是
“火灾探测报警和消防设备联动控制系统”的
简称（Fire detection and alarm equipment
and fire linkage control system）也就是
FAFCS。

它的作用是在发生火灾时，火灾自动
报警系统能够及时探测火灾，发出火灾报警，
启动自动防排烟设施、应急照明和火灾应急广
播等疏散设施,引导人员疏散。

火灾自动报警系统分为：集中系统和控制
中心的区域。

火灾自动报警全程自动，无需操
作，火灾早期报警，目前主流主要是光电型报
警设备，如烟感探测器，温感探测器。

1、火灾自动报警系统中的火灾报警控制器
2、火灾自动报警系统中的火灾探测器
3、火灾自动报警系统中的手动报警按钮
4、火灾自动报警系统中的消火栓报警按钮
5、火灾自动报警系统中的火灾声光警报器
6、火灾自动报警系统中的消防广播系统
7、火灾自动报警系统中的消防电话系统
8、火灾自动报警系统中的火灾显示盘
9、火灾自动报警系统中的消防模块
10、火灾自动报警系统中的消防电源。

火灾自动报警系统之——各子系统说明和示意图
一、火灾自动报警系统的组成
火灾自动报警系统由火灾探测报警、消防联动控制、电气火灾监控系统和可燃气体探测报警系统等组成。

二、火灾探测报警系统
火灾探测报警系统是实现火灾早期探测并发出火灾报警信号的系统，一般由火灾触发器件（火灾探测器、手动火灾报警按钮）、声和/或光警报器、火灾报警控制器等组成。

三、消防联动控制系统
接收火灾报警控制器发出的火灾报警信号，按预设逻辑完成各项消防控制的控制系统。

由消防联动控制器、消防控制室图形显示装置、
消防电气控制装置（防火卷帘控制器、气体灭火控制器等）、消防电动装置、消防联动模块、消火栓按钮、消防应急广播设备、消防电话等设备和组件组成。

四、 .可燃气体探测报警系统
火灾自动报警系统的独立子系统，属于火灾预警系统，由可燃气体报警控制器、可燃气体探测器和火灾声光警报器组成。

五、电气火灾监控系统
火灾自动报警系统的独立子系统，属于火灾预警系统，由电气火灾监控器、电气火灾监控探测器组成。

“思维导图”参照表格，分分钟就可以掌握重点的灭火系统知识小编导读简单、高效的学习才是最好的，不要过分追求题海战术，备考消防的过程是需要时间的沉淀，因为其本身的知识点多，比较容易混淆，所以小编建议大家在掌握一定的基础之后再去做题，这样也可以给自己减轻一下心理负担，今天我们一起来学习常用的灭火器系统气体灭火系统1.系统灭火机理2.系统组成和分类知识点1：系统工作原理及控制方式气体灭火系统主要有自动、手动、机械应急手动和紧急启动/停止四种控制方式。

3.系统适用范围知识点2：二氧化碳灭火系统二氧化碳灭火系统可用于扑救灭火前可切断气源的气体火灾；液体火灾或石蜡、沥青等可熔化的固体火灾；固体表面火灾及棉毛、织物、纸张等部分固体深位火灾；电气火灾。

该系统不得用于扑救硝化纤维、火药等含氧化剂的化学制品火灾；钾、钠、镁、钛、锆等活泼金属火灾；氢化钾、氢化钠等金属氢化物火灾。

知识点3：七氟丙烷灭火系统七氟丙烷灭火系统适于扑救电气火灾；液体表面火灾或可熔化的固体火灾；固体表面火灾；灭火前可切断气源的气体火灾。

本系统不得用于扑救下列物质的火灾：含氧化剂的化学制品及混合物，如硝化纤维、硝酸钠等；活泼金属，如钾、钠、镁、钛、锆、铀等；金属氢化物，如氢化钾、氢化钠等；能自行分解的化学物质，如过氧化氢、联胺等。

知识点4：其他气体灭火系统适用于扑救电气火灾；固体表面火灾；液体火灾；灭火前能切断气源的气体火灾。

不适用于扑救下列火灾：硝化纤维、硝酸钠等氧化剂或含氧化剂的化学制品火灾；钾、镁、钠、钛、锆、铀等活泼金属火灾；氢化钾、氢化钠等金属氢化物火灾；过氧化氢、联胺等能自行分解的化学物质火灾；可燃固体物质的深位火灾。

4. 系统设置参数知识点5：防护区的设置要求1）防护区的划分防护区划分应符合下列规定：采用管网灭火系统时，一个防护区的面积不宜大于800m²，且容积不宜大于3600m³；采用预制灭火系统时，一个防护区的面积不宜大于500m²，且容积不宜大于1600m³。

【设备篇】自动喷水灭火系统详解今天小编给大家带来了自动喷水灭火系统的讲解，还有视频讲解手把手教大家有设备有真相。

实操加理论这样不信你还不懂自动喷水灭火系统由洒水喷头、报警阀组、水流报警装置(水流指示器或压力开关)、管道系统、供水设施等组成的，并能在发生火灾时喷水的自动灭火系统。

分类通常根据系统中所使用的喷头形式的不同，分为闭式自动喷水灭火系统和开式自动喷水灭火系统两大类；根据系统的用途和配置又可分为几类，如图：湿式自动喷水系统的组成及工作原理（1）组成注：在准工作状态下配水管内充满用于系统的有压气体（2）工作原理及特点当装有喷头的房间保护区内一旦发生火警,室内空气温度上升至足以使喷头上的锁封易熔合金熔化、或玻璃球喷头上的密封玻璃泡爆碎,喷头即自行喷水进行灭火，同时发出警报信号。

该系统适用于环境温度不低于4℃和不高于70℃并不宜采用湿式喷头灭火系统的地方。

具有控制火势或灭火迅速的特点。

主要缺点是不适应于寒冷地区。

湿式系统在准工作状态时，由消防水箱或稳压泵、气压给水设备等稳压设施维持管道内充水的压力。

干式自动喷水系统的组成及工作原理（1）组成注：在准工作状态时配水管道内充满用于启动系统的有压气体（2）工作原理及特点当火灾发生时，喷水头开启，先排出管路内的空气，供水才能进入管网，由喷头喷水灭火。

该系统适用于环境温度低于4℃和高于70℃并不宜采用湿式喷头灭火系统的地方。

主要缺点是作用时间比湿式系统迟缓一些，灭火效率一般低于湿式灭火系统，另外还要设置压缩机及附属设备，投资较大。

干式系统在准工作状态时，由消防水箱或稳压泵、气压给水设备等稳压设施维持干式报警阀入口前管道内充水的压力，报警阀出口后的管道内充满有压气体（通常采用压缩空气），报警阀处于关闭状态。

预作用自动喷水系统的组成及工作原理（1）组成图3-3-4预作用系统示意图1－消防水池2－水泵 3－止回阀 4－闸阀 5－水泵接合器 6－消防水箱7－预作用报警阀组8－配水干管9－水流指示器10－配水管 11－闭式喷头 12－配水支管 13－末端试水装置 14－排气阀 15－电动阀16－报警控制器17－泄水阀18－压力开关19－电磁阀 20－感温探测器21－感烟探测器 22－信号阀 23－驱动电机注：在准工作状态时配水管道内不充水，由火灾报警系统自动开启雨淋阀后，转换为湿式系统（2）工作原理及特点火灾发生初期。

消防证中的火灾自动灭火系统消防证中的火灾自动灭火系统是一项关键的防火设备，它在监测到火灾或火灾前兆时能够自动启动并实施灭火措施。

该系统在大型建筑物、公共场所和工业设施中广泛应用，并起到了事故防范和人员生命安全保障的重要作用。

本文将详细介绍消防证中的火灾自动灭火系统及其重要性。

一、火灾自动灭火系统的构成火灾自动灭火系统主要由以下几个组成部分组成：1. 火灾探测器：火灾探测器是系统最核心的部分，它能够通过各种传感器实时监测周围环境的温度、烟雾、气体浓度等指标。

一旦探测到异常情况，它将向火灾自动灭火控制器发送信号，启动灭火系统。

2. 灭火装置：火灾自动灭火系统采用多种灭火装置，如喷水系统、气体灭火系统和泡沫灭火系统等。

根据具体的场所和需求，选择合适的灭火装置起到灭火作用。

3. 灭火控制器：灭火控制器是系统的中枢，负责接收和处理火灾探测器发出的信号，并按照设定的灭火方案自动启动相应的灭火装置。

4. 报警装置：当火灾自动灭火系统启动时，它会通过声光报警装置发出警报信号，提醒人们及时疏散。

二、火灾自动灭火系统的工作原理火灾自动灭火系统在工作时遵循以下基本原理：1. 火灾探测：火灾自动灭火系统的火灾探测器通过传感器不间断地监测周围环境的指标。

一旦探测到火灾相关的异常信号，如温度急剧升高、烟雾浓度增加等，它将向灭火控制器发送信号。

2. 灭火装置启动：当灭火控制器接收到火灾探测器的信号后，会根据预设的灭火方案自动启动相应的灭火装置。

例如，如果是火灾自动喷水系统，它将开启水阀，喷射水雾或水流进行灭火。

3. 防止误报：为了避免误报和误误启动，火灾自动灭火系统通常设置有延时装置和多级报警机制。

一旦探测到火灾信号，系统会在一定时间内进行确认，以排除人为干扰或临时火源的可能性。

如果确认是真实火灾，系统才会启动灭火装置。

三、火灾自动灭火系统的重要性火灾自动灭火系统在消防安全中扮演着重要的角色，它具有以下几个重要性：1. 提高灭火速度：火灾自动灭火系统能够实时监测火灾，快速启动灭火装置，有效减少灭火的反应时间，提高灭火速度。
