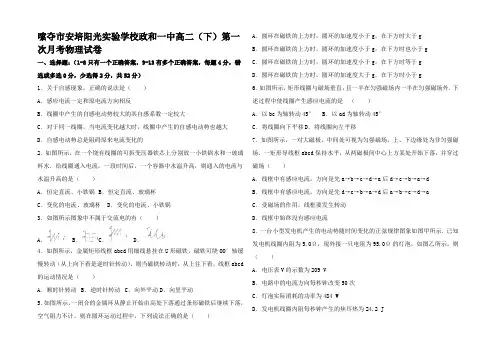

嗦夺市安培阳光实验学校政和一中高二(下)第一次月考物理试卷一、选择题:(1-8只有一个正确答案,9-13有多个正确答案,每题4分,错选或多选0分,少选得2分,共52分)1.关于自感现象,正确的说法是()A.感应电流一定和原电流方向相反B.线圈中产生的自感电动势较大的其自感系数一定较大C.对于同一线圈,当电流变化越大时,线圈中产生的自感电动势也越大D.自感电动势总是阻碍原来电流变化的2.如图所示,在一个绕有线圈的可拆变压器铁芯上分别放一小铁锅水和一玻璃杯水.给线圈通入电流,一段时间后,一个容器中水温升高,则通入的电流与水温升高的是()A.恒定直流、小铁锅B.恒定直流、玻璃杯C.变化的电流、玻璃杯D.变化的电流、小铁锅3.如图所示图象中不属于交流电的有()A .B .C .D .4.如图所示,金属矩形线框abcd用细线悬挂在U形磁铁,磁铁可绕OO′轴缓慢转动(从上向下看是逆时针转动),则当磁铁转动时,从上往下看,线框abcd 的运动情况是()A.顺时针转动B.逆时针转动C.向外平动D.向里平动5.如图所示,一闭合的金属环从静止开始由高处下落通过条形磁铁后继续下落,空气阻力不计,则在圆环运动过程中,下列说法正确的是()A.圆环在磁铁的上方时,圆环的加速度小于g,在下方时大于gB.圆环在磁铁的上方时,圆环的加速度小于g,在下方时也小于gC.圆环在磁铁的上方时,圆环的加速度小于g,在下方时等于gD.圆环在磁铁的上方时,圆环的加速度大于g,在下方时小于g6.如图所示,矩形线圈与磁场垂直,且一半在匀强磁场内一半在匀强磁场外.下述过程中使线圈产生感应电流的是()A.以bc为轴转动45°B.以ad为轴转动45°C.将线圈向下平移D.将线圈向左平移7.如图所示,一对大磁极,中间处可视为匀强磁场,上、下边缘处为非匀强磁场,一矩形导线框abcd保持水平,从两磁极间中心上方某处开始下落,并穿过磁场()A.线框中有感应电流,方向是先a→b→c→d→a后d→c→b→a→dB.线框中有感应电流,方向是先d→c→b→a→d后a→b→c→d→aC.受磁场的作用,线框要发生转动D.线框中始终没有感应电流8.一台小型发电机产生的电动势随时间变化的正弦规律图象如图甲所示.已知发电机线圈内阻为5.0Ω,现外接一只电阻为95.0Ω的灯泡,如图乙所示,则()A.电压表V的示数为209 VB.电路中的电流方向每秒钟改变50次C.灯泡实际消耗的功率为484 WD.发电机线圈内阻每秒钟产生的焦耳热为24.2 J9.如图所示电路中,A、B是相同的两小灯泡.L是一个带铁芯的线圈,电阻可不计,调节R,电路稳定时两灯泡都正常发光,则在开关合上和断开时()A.两灯同时点亮、同时熄灭B.合上S时,B比A先到达正常发光状态C.断开S时,A、B两灯都不会立即熄灭,通过A、B两灯的电流方向都与原电流方向相同D.断开S时,A灯会突然闪亮一下后再熄灭10.如图所示,理想变压器的副线圈上通过输电线接有两个相同的灯泡L1和L2,输电线的等效电阻为R,开始时,电键K断开,当K接通时,以下说法中正确的是()A.副线圈两端M、N的输出电压减小B.副线圈输电线等效电阻R上的电压将增大C.通过灯泡L1的电流减小D.原线圈中的电流增大11.两根光滑的金属导轨,平行放置在倾角为θ的斜面上,导轨的左端接有电阻R,导轨自身的电阻可忽略不计.斜面处在匀强磁场中,磁场方向垂直于斜面向上.质量为m、电阻可不计的金属棒ab,在沿着斜面与棒垂直的恒力F作用下沿导轨匀速上滑,并上升h高度.如图所示,在这过程中()A.作用于金属棒上的各个力的合力所做的功等于零B.作用于金属棒上的各个力的合力所做的功等于mgh与电阻R上发出的焦耳热之和C.恒力F与安培力的合力所做的功等于零D.恒力F与重力的合力所做的功等于电阻R上发出的焦耳热12.远程输电线路的示意图如图:若发电机的输出电压不变,则下列叙述正确的是()A.升压变压器的原线圈中的电流与用户用电设备消耗的功率有关B.输电线中电流大小只由升压变压器原副线圈的匝数比决定C.当用户用电器的总电阻减少时,输电线上损失的电压增大D.升压变压器的输出电压等于降压变压器的输入电压13.电感和电容对交流电的阻碍作用的大小不但跟电感、电容本身有关,还跟交流电的频率有关,下列说法中正确的是()A.电感是通直流、阻交流,通高频、阻低频B.电容是通直流、阻交流,通高频、阻低频C.电感是通直流、阻交流,通低频、阻高频D.电容是通交流、隔直流,通低频、阻高频二、填空题(共4小题,每小题6分,满分18分)14.图甲所示线圈总电阻r=0.5Ω,匝数n=10,其端点a、b与R=1.5Ω的电阻相连,线圈内磁通量变化规律如图乙所示.关于a、b两点电势ϕaϕb (填“大于”或“小于”),两点电势差U ab= V.15.在研究电磁感应现象的实验中所用器材如图所示.它们是①电流表;②直流电源;③带铁芯的线圈A;④线圈B;⑤开关;⑥滑动变阻器(用来控制电流大小以改变磁场强弱).(1)试按实验的要求完成实物图上的连线.开关闭合,移动滑动变阻器,指针(“会”或者“不会”)发生偏转.(2)若连接滑动变阻器的两根导线接在接线柱C和D上,而在开关刚刚闭合时电流表指针右偏,则开关闭合后滑动变阻器的滑动触头向接线柱C移动时,电流表指针将(填“左偏”“右偏”或“不偏”).16.通过某电阻的周期性交变电流的图象如图,求该交流电的有效值I= .17.如图所示,接于理想变压器中四个灯泡的规格相同,而且全部正常发光,则三个线圈匝数之比n1:n2:n3= .三、解答题(共3小题,满分30分)18.水电站给远处山村送电的输出功率是100千瓦,用2000伏电压输电,线路上损失的功率是2.5×104瓦,如果改用20000伏高压输电,线路上损失的功率是多少?19.如图所示,匀强磁场的磁感应强度B=0.5T,边长L=10cm的正方形线圈abcd 共100匝,线圈电阻r=1Ω,线圈绕垂直于磁感线的对称轴OO′匀速转动,角速度ω=2πrad/s,外电路电阻R=4Ω,求:(1)转动过程中感应电动势的最大值;(2)由图示位置(线圈平面与磁感线平行)转过60°角时的瞬时感应电动势;(3)由图示位置转过60°角的过程中产生的平均感应电动势;(4)交流电压表的示数;(5)线圈转动一周外力所做的功;(6)周期内通过R的电荷量为多少?20.如图所示,一个质量m=16g,长d=0.5m,宽L=0.1m,电阻R=0.1Ω的矩形线框从高处自由落下,经过h1=5m高度,下边开始进入一个跟线框平面垂直的匀强磁场,线框进入磁场时恰好匀速下落.已知磁场区域的高度h2=1.55m,求:(1)磁场的磁感应强度多大?(2)线框下边将要出磁场时的速率;(3)线框下边刚离开磁场时感应电流的大小和方向.政和一中高二(下)第一次月考物理试卷参考答案与试题解析一、选择题:(1-8只有一个正确答案,9-13有多个正确答案,每题4分,错选或多选0分,少选得2分,共52分)1.关于自感现象,正确的说法是()A.感应电流一定和原电流方向相反B.线圈中产生的自感电动势较大的其自感系数一定较大C.对于同一线圈,当电流变化越大时,线圈中产生的自感电动势也越大D.自感电动势总是阻碍原来电流变化的【分析】根据楞次定律和法拉第电磁感应定律来分析判断.【解答】解:A、根据楞次定律,当原电流增大时,感应电流与原电流方向相反;当原电流减小时,感应电流与原电流方向相同.故A错误.B、自感系数是由线圈本身的特性决定的,与自感电动势的大小无关.故B 错误.C、根据法拉第定律,当电流变化越快时,磁通量变化越快,自感电动势越大.故C错误.D、根据楞次定律,自感电动势总是阻碍原来电流变化.故D正确.故选D2.如图所示,在一个绕有线圈的可拆变压器铁芯上分别放一小铁锅水和一玻璃杯水.给线圈通入电流,一段时间后,一个容器中水温升高,则通入的电流与水温升高的是()A.恒定直流、小铁锅B.恒定直流、玻璃杯C.变化的电流、玻璃杯D.变化的电流、小铁锅【分析】根据变化的电流,产生磁通量的变化,金属器皿处于其中,则出现感应电动势,形成感应电流,从而产生内能.【解答】解:由于容器中水温升高,则是电能转化成内能所致.因此只有变化的电流才能导致磁通量变化,且只有小铁锅处于变化的磁通量时,才能产生感应电动势,从而产生感应电流.导致电流发热.玻璃杯是绝缘体,不能产生感应电流.故只有D正确,ABC错误;故选:D3.如图所示图象中不属于交流电的有()A .B .C .D .【分析】直流电是指电流的方向不发生变化的电流,其大小可以变化,交流电是指电流的方向发生变化的电流,但是它的电流的大小可以不变.【解答】解:交流电是指电流的方向发生变化的电流,电流的大小是否变化对其没有影响,电流的方向变化的是ABC,故ABD是交流电,C是直流电.本题选择不是交流电的,故选:C.4.如图所示,金属矩形线框abcd用细线悬挂在U形磁铁,磁铁可绕OO′轴缓慢转动(从上向下看是逆时针转动),则当磁铁转动时,从上往下看,线框abcd 的运动情况是()A.顺时针转动B.逆时针转动C.向外平动D.向里平动【分析】当转动磁铁时,导致线圈的磁通量发生变化,从而产生感应电流,出现安培力,导致线圈转动,由楞次定律可知,从而确定感应电流的方向,由于总是阻碍磁通量增加,故线圈与磁铁转动方向相同,但转动快慢不同.【解答】解:根据楞次定律可知,为阻碍磁通量增加,则导致线圈与磁铁转动方向相同,即逆时针转动,但快慢不一,线圈的转速一定比磁铁转速小.故选:B5.如图所示,一闭合的金属环从静止开始由高处下落通过条形磁铁后继续下落,空气阻力不计,则在圆环运动过程中,下列说法正确的是()A.圆环在磁铁的上方时,圆环的加速度小于g,在下方时大于gB.圆环在磁铁的上方时,圆环的加速度小于g,在下方时也小于gC.圆环在磁铁的上方时,圆环的加速度小于g,在下方时等于gD.圆环在磁铁的上方时,圆环的加速度大于g,在下方时小于g【分析】由楞次定律判断磁铁在下落过程中所受线圈作用力的方向;然后结合牛顿第二定律判断磁铁的加速度的大小.【解答】解:一闭合的金属环从静止开始由高处下落通过条形磁铁的过程中,闭合金属环的磁通量先增大,而后减小,根据楞次定律它增大时,会阻碍它增大;它要减小时,会阻碍它减小,所以下落时圆环在磁铁的上方和下方,圆环所受的安培力都向上,故加速度都小于g.故ACD错误,B正确.故选:B6.如图所示,矩形线圈与磁场垂直,且一半在匀强磁场内一半在匀强磁场外.下述过程中使线圈产生感应电流的是()A.以bc为轴转动45°B.以ad为轴转动45°C.将线圈向下平移D.将线圈向左平移【分析】磁通量是穿过线圈的磁感线的条数.对照产生感应电流的条件:穿过电路的磁通量发生变化进行分析判断有无感应电流产生.【解答】解:A、以bc边为轴转动45°,穿过线圈的磁通量仍为Φ=B,保持不变,没有感应电流产生,不符合题意.故A错误.B、以ad边为轴转动45°,穿过线圈的磁通量从Φ=B减小到零,有感应电流产生,符合题意.故B正确.C、将线圈向下平移时,穿过线圈的磁通量不变,没有感应电流产生,不符合题意.故C错误.D、将线框向左拉出磁场,穿过线圈的磁通量减小,有感应电流产生,符合题意.故D正确.故选BD7.如图所示,一对大磁极,中间处可视为匀强磁场,上、下边缘处为非匀强磁场,一矩形导线框abcd保持水平,从两磁极间中心上方某处开始下落,并穿过磁场()A.线框中有感应电流,方向是先a→b→c→d→a后d→c→b→a→dB.线框中有感应电流,方向是先d→c→b→a→d后a→b→c→d→aC.受磁场的作用,线框要发生转动D.线框中始终没有感应电流【分析】由磁场来确定磁感线的分布,从而确定穿过线圈的磁通量如何变化,若有磁通量变化,则根据楞次定律来确定感应电流的方向.【解答】解:由题意可知,线框从两磁极间中心上方某处开始下落,穿过线圈的磁通量始终为零,虽有磁感线穿入,但又从线圈中穿出,相互抵消,导致磁通量为零.故D正确,ABC均错误;故选D8.一台小型发电机产生的电动势随时间变化的正弦规律图象如图甲所示.已知发电机线圈内阻为5.0Ω,现外接一只电阻为95.0Ω的灯泡,如图乙所示,则()A.电压表V的示数为209 VB.电路中的电流方向每秒钟改变50次C.灯泡实际消耗的功率为484 WD.发电机线圈内阻每秒钟产生的焦耳热为24.2 J【分析】由图读出电动势的最大值,求出有效值,根据欧姆定律求出外电压的有效值,即为电压表的示数.根据电流方向每个周期改变两次,求出每秒钟方向改变的次数.根据电压有效值求出灯泡消耗的功率.由焦耳定律,由有效值求出发电机焦耳热.【解答】解:A、由E m =220V,E=220V,电压表示数U=E=209V.故A正确.B、周期T=0.02s,每个周期交流电方向改变两次,则1s内电流方向改变的次数为n=2•=100次.故B错误.C、灯泡实际消耗的功率P==W≠484W.故C错误.D、发电机线圈内阻每秒钟产生的焦耳热为Q=t=×1J=24.2J.故D 正确.故选:AD.9.如图所示电路中,A、B是相同的两小灯泡.L是一个带铁芯的线圈,电阻可不计,调节R,电路稳定时两灯泡都正常发光,则在开关合上和断开时()A.两灯同时点亮、同时熄灭B.合上S时,B比A先到达正常发光状态C.断开S时,A、B两灯都不会立即熄灭,通过A、B两灯的电流方向都与原电流方向相同D.断开S时,A灯会突然闪亮一下后再熄灭【分析】电路稳定后,L的电阻很小,闭合瞬间L的电阻很大,断开瞬间A灯还要亮一下.【解答】解:A、在开关合上和断开时,两灯同时熄灭,但不同时点亮,在合上时,通过线圈的电流在增大,导致线圈出现自感电动势,从而阻碍灯泡A的电流增大,则B比A先到达正常发光状态,故A错误,B正确;C、断开开关S的瞬间,由电感的特性可知:L和A组成的回路中的电流会维持不变,通过A灯的电流的方向不变,而B灯的电流方向与原电流方向相反,故C错误;D、断开开关S的瞬间,因灯泡相同,则电流相等,所以两灯会慢慢熄灭,但不会闪亮一下,故D错误;故选:B 10.如图所示,理想变压器的副线圈上通过输电线接有两个相同的灯泡L1和L2,输电线的等效电阻为R,开始时,电键K断开,当K接通时,以下说法中正确的是()A.副线圈两端M、N的输出电压减小B.副线圈输电线等效电阻R上的电压将增大C.通过灯泡L1的电流减小D.原线圈中的电流增大【分析】输出电压是由输入电压和匝数比决定的,输入的功率的大小是由输出功率的大小决定的,电压与匝数成正比,电流与匝数成反比,根据理想变压器的原理分析即可.【解答】解:A、理想变压器的输出电压是由输入电压和匝数比决定的,由于输入电压和匝数比不变,所以副线圈的输出的电压也不变,所以A错误;B、由于副线圈的输出电压不变,当S接通时,副线圈的电阻减小,所以总的电流变大,所以副线圈输电线效电阻R上的电压增大,所以B正确;C、当S接通后,两个灯泡并联,电路的电阻减小,副线圈的电流变大,所以通过电阻R的电流变大,电压变大,那么并联部分的电压减小,所以通过灯泡L1的电流减小,所以C正确;D、由于变压器的输入的功率和输出的功率相等,由于副线圈的电阻减小了,输出的功率变大了,所以原线圈的输入的功率也要变大,因为输入的电压不变,所以输入的电流要变大,所以D正确;故选:BCD11.两根光滑的金属导轨,平行放置在倾角为θ的斜面上,导轨的左端接有电阻R,导轨自身的电阻可忽略不计.斜面处在匀强磁场中,磁场方向垂直于斜面向上.质量为m、电阻可不计的金属棒ab,在沿着斜面与棒垂直的恒力F作用下沿导轨匀速上滑,并上升h高度.如图所示,在这过程中()A.作用于金属棒上的各个力的合力所做的功等于零B.作用于金属棒上的各个力的合力所做的功等于mgh与电阻R上发出的焦耳热之和C.恒力F与安培力的合力所做的功等于零D.恒力F与重力的合力所做的功等于电阻R上发出的焦耳热【分析】导体棒ab匀速上滑,合力为零,即可合力的做功为零;对导体棒正确受力分析,根据动能定理列方程,弄清功能转化关系,注意克服安培力所做功等于回路电阻中产生的热量.【解答】解:AB、金属棒ab匀速上升过程中,作用于棒上各力的合力为零,则合力所作的功等于零,故A正确,B错误.C、根据动能定理得:W F﹣W G﹣W安=0,得W F﹣W安=W G≠0,即恒力F与安培力的合力所做的功不等于零,等于克服重力做功,故C错误.D、由W F﹣W G﹣W安=0得,W F﹣W G=W安,即恒力F与重力的合力所做的功等于克服安培力所做功,即等于电阻R上发出的焦耳热,故D正确.故选:AD.12.远程输电线路的示意图如图:若发电机的输出电压不变,则下列叙述正确的是()A.升压变压器的原线圈中的电流与用户用电设备消耗的功率有关B.输电线中电流大小只由升压变压器原副线圈的匝数比决定C.当用户用电器的总电阻减少时,输电线上损失的电压增大D.升压变压器的输出电压等于降压变压器的输入电压【分析】根据变压器的特点:电压比等于匝数比,电流之比等于匝数反比,输入功率等于输出功率去分析.【解答】解:A、用户用电的总功率增加,升压变压器、降压变压器的原、副线圈电流都要增加,故A正确.B、输电线的电流与输送的功率和输送的电压有关,故B错误.C、用户总电阻减少,电流增大,则输电线的电流增大,可知输电线上的电压损失增大,故C正确.D、升压变压器的输出电压等于降压变压器的输入电压和电压损失之和,故D 错误.故选:AC.13.电感和电容对交流电的阻碍作用的大小不但跟电感、电容本身有关,还跟交流电的频率有关,下列说法中正确的是()A.电感是通直流、阻交流,通高频、阻低频B.电容是通直流、阻交流,通高频、阻低频C.电感是通直流、阻交流,通低频、阻高频D.电容是通交流、隔直流,通低频、阻高频【分析】根据电容器和电感线圈的特性分析选择.电容器内部是真空或电介质,隔断直流.能充电、放电,能通交流,具有隔直通交、通高阻低的特性.电感线圈可以通直流,通过交流电时产生自感电动势,阻碍电流的变化,具有通直阻交,通低阻高的特性.【解答】解:A、C,电感的特性:通直流,阻交流.通低频,阻高频.故A错误,C正确;B、D,电容器的特性:通交流,隔直流,通高频,阻低频.故BD错误.故选:C.二、填空题(共4小题,每小题6分,满分18分)14.图甲所示线圈总电阻r=0.5Ω,匝数n=10,其端点a、b与R=1.5Ω的电阻相连,线圈内磁通量变化规律如图乙所示.关于a、b两点电势ϕa 大于ϕb(填“大于”或“小于”),两点电势差U ab= 1.5 V.【分析】根据法拉第电磁感应定律求出线圈中感应电动势.根据楞次定律判断感应电流的方向.结合电路知识求出a、b两点电势差.【解答】解:从图中发现:线圈的磁通量是增大的,根据楞次定律,感应电流产生的磁场跟原磁场方向相反,即感应电流产生的磁场方向为垂直纸面向外,根据右手定则,我们可以判断出线圈中感应电流的方向为:逆时针方向.在回路中,线圈相当于电源,由于电流是逆时针方向,那么a相当于电源的正极,b相当于电源的负极,所以a点的电势大于b点的电势.根据法拉第电磁感应定律得:E==10×V=2V,再由闭合电路欧姆定律,则有:I===1A.a、b两点电势差就相当于电路中的路端电压.所以U ab=IR=1.5V.故答案为:大于,1.5.15.在研究电磁感应现象的实验中所用器材如图所示.它们是①电流表;②直流电源;③带铁芯的线圈A;④线圈B;⑤开关;⑥滑动变阻器(用来控制电流大小以改变磁场强弱).(1)试按实验的要求完成实物图上的连线.开关闭合,移动滑动变阻器,指针会(“会”或者“不会”)发生偏转.(2)若连接滑动变阻器的两根导线接在接线柱C和D上,而在开关刚刚闭合时电流表指针右偏,则开关闭合后滑动变阻器的滑动触头向接线柱C移动时,电流表指针将左偏(填“左偏”“右偏”或“不偏”).【分析】由感应电流的条件:闭合电路的磁通量变化,即可判定是否偏转;根据题意确定磁通量变化与电流表指针偏转方向间的关系,然后根据滑片的移动方向判断穿过线圈的磁通量如何变化,进一步判断电流表指针如何偏转.【解答】解:(1)开关闭合,移动滑动变阻器,导致线圈A中的磁通量变化,从而使得穿过线圈B的磁通量变化,则产生感应电动势,形成感应电流,则指针会偏转;(2)在开关刚刚闭合时电流表指针右偏,导致穿过线圈B的磁通量增大;由电路图可知,闭合电键,滑动变阻器的滑动触头向接线柱C移动时,滑动变阻器接入电路电阻变大,电流产生的磁场减弱,穿过线圈B的磁通量减小,则感应电流与刚闭合时反向,电流计指针将向左偏转;故答案为:(1)会,(2)左偏.16.通过某电阻的周期性交变电流的图象如图,求该交流电的有效值I=3.【分析】由图象可知交变电流的周期,一个周期内分为两段,每一段均为恒定电流,根据有效值的定义求解.取一个周期时间,将交流与直流分别通过相同的电阻,若产生的热量相同,直流的电流值,即为此交流的有效值.【解答】解:将交流与直流通过阻值都为R的电阻,设直流电流为I,则根据有效值的定义有:I12Rt1+I22Rt2=I2RT,代入数据得:32R×0.2+62×R×0.1=I2R×0.3,解得:I=3A故答案为:317.如图所示,接于理想变压器中四个灯泡的规格相同,而且全部正常发光,则三个线圈匝数之比n1:n2:n3= 3:2:1 .【分析】变压器的特点:电压与匝数成之比,电流与匝数成反比,输入功率等于输出功率.【解答】解:灯泡规格相同,且全部正常发光知:流经每个灯泡的电流都相等设为I,每个灯泡两端电压都相等设为u,则U2=2u,U3=u;根据输入功率等于输出功率知:u1I=u2I+u3I,u1=3u,再根据电压与匝数成正比知n1:n2:n3=u1:u2:u3=3:2:1.故答案为:3:2:1三、解答题(共3小题,满分30分)18.水电站给远处山村送电的输出功率是100千瓦,用2000伏电压输电,线路上损失的功率是2.5×104瓦,如果改用20000伏高压输电,线路上损失的功率是多少?【分析】根据输出功率与输送电压、电流的关系,结合输送电压的变化得出输送电流的变化,从而根据得出损失功率的变化.【解答】解:根据P=UI知,改用20000伏高压输电,输送电压增大10倍,则输送电流变为原来的,根据知,损失的功率变为原来的.则线路上损失的功率.答:线路上损失的功率为250W.19.如图所示,匀强磁场的磁感应强度B=0.5T,边长L=10cm的正方形线圈abcd 共100匝,线圈电阻r=1Ω,线圈绕垂直于磁感线的对称轴OO′匀速转动,角速度ω=2πrad/s,外电路电阻R=4Ω,求:(1)转动过程中感应电动势的最大值;(2)由图示位置(线圈平面与磁感线平行)转过60°角时的瞬时感应电动势;(3)由图示位置转过60°角的过程中产生的平均感应电动势;(4)交流电压表的示数;(5)线圈转动一周外力所做的功;。
安徽省明光中学2024-2025学年其次学期第一次月考高二物理试卷满分:110分 考试时间:110分钟一、选择题(本题共12小题,每小题4分,共48分。
在给出的四个选项中,第1~7小题只有一个选项正确,第8~12小题有多个选项正确,全部选对的得4分,选对但不全的得2分,有选错的得0分)1.关于电磁波,下列说法中不正确的是( )A .电磁波谱按粒子性从强到弱依次为γ射线、X 射线、可见光、红外线和无线电波B .X 射线可用于医院里的消毒杀菌和地铁站的安检C .一切物体都可以产生红外线,红外线可用于加热、遥控和遥感D .γ射线是比x 射线波长更短的电磁波,医学上用它治疗癌症2.如图所示,一束紫光从空气穿过平行玻璃砖(上下边足够长),下列说法正确的是( )A .紫光进入玻璃砖后的波长大于空气中的波长B .紫光进入玻璃砖后的速度小于空气中的速度C .若红光与紫光以相同入射角入射,则红光不能穿过玻璃砖D .若红光与紫光以相同入射角入射,在玻璃砖中红光的折射角比紫光的折射角小3.很多公园的水池底部都装有彩灯,当一束由红、蓝两色光组成的灯光从水中斜射向空气时,下列光路图中可能存在的一种状况是( )A .B .C . D.4.一个军事设施的视察孔如图所示,其宽度L=30cm ,厚度d=303cm ,为了扩大向外的视察视野, 将折射率n=2的某种玻璃砖完全嵌入视察孔内。
计算并说明:嵌入玻璃砖后,视野的最大张角是多少度( )A .60°B .90°C .120°D .180°5.为了削减玻璃表面光的反射损失,在玻璃表面涂上一层折射率n =1.4的增透膜。
设入射光在真空中的波长λ=700 nm ,为使这种波长的反射光能最大限度地被减弱,所涂薄膜的最小厚度应是多少( )A.125nmB.250nmC.350nmD.700nm6. 用频率为v 的单色光照耀阴极K 时,能发生光电效应,变更光电管两端的电压,测得电流随电压变更的图象如图所示。
高二物理第一次月考试题第Ⅰ卷(选择题 共60分)一、选择题(本题包括15个小题,每小题4分,共60分.每小题给出的四个选项中,有的只有一个选项正确,有的有多个选项正确,全部选对的得4分,选对但不全的得2分,选错或不选的不得分)1.下列说法中正确的是 ( )A .温度是分子平均动能的标志B .物体的体积增大时,分子势能一定增大C .分子间的引力和斥力都随分子间距离的增大而减小D .利用阿伏伽德罗常数和某种气体的密度,就一定可以求出该种气体的分子质量2.如图1所示,甲分子固定在坐标原点O ,乙分子位于x 轴上,甲分子对乙分子的作用力与两分子间距离的关系如图中曲线所示,F >0为斥力,F <0为引力,a 、b 、c 、d 为x 轴上四个特定的位置,现把乙分子从a 处由静止释放,则 ( )A .乙分子由a 到b 做加速运动,由b 到c 做减速运动B .乙分子由a 到c 做加速运动,到达c 时速度最大C .乙分子由a 到c 的过程,动能先增后减D .乙分子由b 到d 的过程,两分子间的分子势能一直增加 3.在用油膜法估测分子的大小的实验中,若已知油的摩尔质量为M ,密度为p ,油滴质量为m ,油滴在液面上扩散后的最大面积为S ,阿伏加德罗常数为N A ,以上各量均采用国际单 位,那么( )A .油滴分子直径S M d ⋅=ρB .油滴分子直径Sm d ⋅=ρ C .油滴所含分子数A N m M n ⋅= D .油滴所含分子数A N Mm n ⋅= 4.甲、乙两个相同的密闭容器中分别装有等质量的同种气体,已知甲、乙容器中气体的压强分别为 甲p 、 乙p ,且 甲p < 乙p ,则( )A .甲容器中气体的温度高于乙容器中气体的温度B .甲容器中气体的温度低于乙容器中气体的温度C .甲容器中气体分子的平均动能小于乙容器中气体分子的平均动能D .甲容器中气体分子的平均动能大于乙容器中气体分子的平均动能图15.如图2所示,两个相通的容器P、Q间装有阀门K,P中充满气体,Q为真空,整个系统与外界没有热交换.打开阀门K后,P中的气体进入Q中,最终达到平衡,则()A.气体体积膨胀对外做功,内能减小,温度降低B.气体对外做功,内能不变,温度不变C.气体不做功,内能不变,温度不变,压强减小图2D.Q中气体不可能自发地全部退回到P中6.恒温的水池中,有一气泡缓慢上升,在此过程中,气泡的体积会逐渐增大,不考虑气泡内气体分子势能的变化,下列说法中正确的是()A.气泡内的气体对外界做功B.气泡内的气体内能增加C.气泡内的气体与外界没有热传递D.气泡内气体分子的平均动能保持不变7.一定质量的理想气体,初始状态为p、V、T。

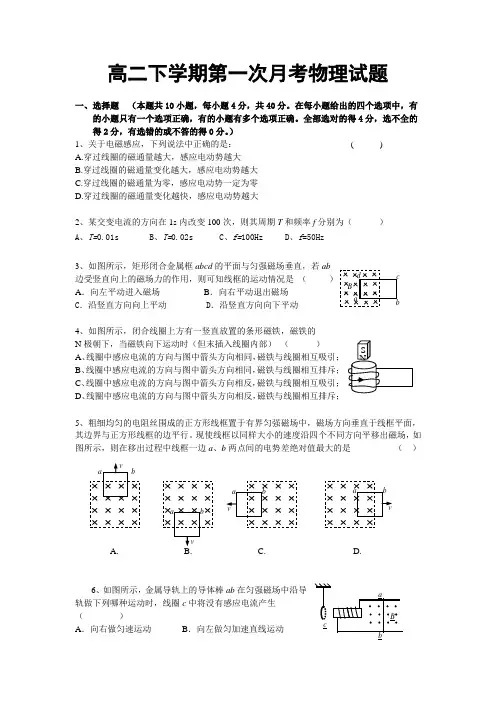

高二下学期第一次月考物理试题一、选择题 (本题共10小题,每小题4分,共40分。
在每小题给出的四个选项中,有的小题只有一个选项正确,有的小题有多个选项正确。
全部选对的得4分,选不全的得2分,有选错的或不答的得0分。
)1、关于电磁感应,下列说法中正确的是: ( ) A.穿过线圈的磁通量越大,感应电动势越大 B.穿过线圈的磁通量变化越大,感应电动势越大 C.穿过线圈的磁通量为零,感应电动势一定为零 D.穿过线圈的磁通量变化越快,感应电动势越大2、某交变电流的方向在1s 内改变100次,则其周期T 和频率f 分别为( ) A 、T=0.01s B 、T=0.02s C 、f=100Hz D 、f =50Hz3、如图所示,矩形闭合金属框abcd 的平面与匀强磁场垂直,若ab边受竖直向上的磁场力的作用,则可知线框的运动情况是 ( )A .向左平动进入磁场B .向右平动退出磁场C .沿竖直方向向上平动D .沿竖直方向向下平动4、如图所示,闭合线圈上方有一竖直放置的条形磁铁,磁铁的N 极朝下,当磁铁向下运动时(但末插入线圈内部) ( )A 、线圈中感应电流的方向与图中箭头方向相同,磁铁与线圈相互吸引;B 、线圈中感应电流的方向与图中箭头方向相同,磁铁与线圈相互排斥;C 、线圈中感应电流的方向与图中箭头方向相反,磁铁与线圈相互吸引;D 、线圈中感应电流的方向与图中箭头方向相反,磁铁与线圈相互排斥;5、粗细均匀的电阻丝围成的正方形线框置于有界匀强磁场中,磁场方向垂直于线框平面,其边界与正方形线框的边平行。
现使线框以同样大小的速度沿四个不同方向平移出磁场,如图所示,则在移出过程中线框一边a 、b 两点间的电势差绝对值最大的是 ( )A. C. D.6、如图所示,金属导轨上的导体棒ab 在匀强磁场中沿导轨做下列哪种运动时,线圈c 中将没有感应电流产生 ( ) A .向右做匀速运动 B .向左做匀加速直线运动bC .向右做减速运动D .向右做变加速运动7、如图所示,电灯的灯丝电阻为2Ω,电池电动势为2V ,内阻不计,线圈匝数足够多,其直流电阻为3Ω.先合上电键K ,过一段时间突然断开,则下列说法中正确的有:( ) A .电灯立即熄灭B .电灯立即先暗再熄灭C .电灯会突然比原来亮一下再熄灭,且电灯中电流方向与K 断开前方向相同D .电灯会突然比原来亮一下再熄灭,且电灯中电流方向与K 断开前方向相反8、穿过一个单匝线圈的磁通量始终保持每秒钟减少2Wb ,则 ( ) A .线圈中感应电动势每秒增加2V B .线圈中感应电动势每秒减少2V C .线圈中无感应电动势 D .线圈中感应电动势保持不变9、一矩形线圈,绕垂直于匀强磁场并位于线圈平面内的固定轴转动.线圈中的感应电动势e 随时间t 的变化如图所示.下面说法中正确的是:( )A.t 1时刻通过线圈的磁通量为零B.t 2时刻通过线圈的磁通量的绝对值最大C.t 3时刻通过线圈的磁通量变化率的绝对值最大D.每当e 变换方向时,通过线圈的磁通量绝对值都为最大。
高二第一次月考(物理)(考试总分:100 分)一、 单选题 (本题共计5小题,总分30分)1.(6分)19世纪30年代,法拉第提出一种观点,认为在电荷周围存在电场,电荷之间通过电场传递相互作用力.对于电荷A 和电荷B 之间的电场,下列说法中正确的是( )A. 电荷B 在电荷A 的电场中受静电力的作用,自身并不产生电场B. B.撤去电荷B,电荷A 激发的电场就不存在了C. C.空间某点的电场强度等于两电荷在该点激发电场的场强的矢量和D.电场是法拉第假想的,实际上并不存在2.(6分)真空中有两个点电荷,它们之间的静电力为F,如果使它们间的距离增大到原来的2倍,将其中之一的电量也增大到原来的2倍,则它们间的作用力将变为( ) A.4F B.2F C.2F D.F 3.(6分)A 为已知电场中的一固定点,在A 点放一电量为q 的电荷,所受电场力为F ,A 点的场强为E,则( )A.若在A 点换上-q,A 点场强方向发生变化B.若在A 点换上电量为2q 的电荷,A 点的场强将变为2EC.若在A 点移去电荷q,A 点的场强变为零D.A 点场强的大小、方向与q 的大小、正负、有无均无关4.(6分) 图示为等量异种的点电荷 所形成的电场线分布,以下说法正确的是( )A.a 点的电势低于b 点的电势B.a 点的场强大于b 点的场强,方向相同C.将一负电荷从a 点移到b 点静电力做负功D.负电荷在a 点的电势能大于b 点的电势能5.(6分)A 、B 是一条电场线上的两个点,一带负电的微粒仅在电场力作用下以一定的初速度从A 点沿电场线运动到B 点,其速度v 与时间t 的关系图象如图甲所示,则此电场的电场线分布可能是图乙中( )二、 多选题 (本题共计3小题,总分18分)6.(6分)两个相同的负电荷和一个正电荷附近的电场线分布如图所示,c 是两负电荷连线的中点,d 是在正电荷的正上方,c 、d 到正电荷的距离相等,则 ( )A. a 点的电场强度比b 点的大B. a 点的电势比b 点的高C. c 点的电场强度比d 点的大D. c 点的电势比d 点的低7.(6分)真空中有两个完全相同的金属小球,所带电荷量分别为1q -和2q ,相距为r 时相互作用力为F ;今将两球接触后再放回原处,相互作用力为,F 31由此可判断两球原来的电荷量的关系是( )A.2:1:21=q qB.1:4:21=q qC.1:3:21=q qD.3:1:21=q q8.(6分)图中实线是一簇未标明方向的由点电荷产生的电场线。

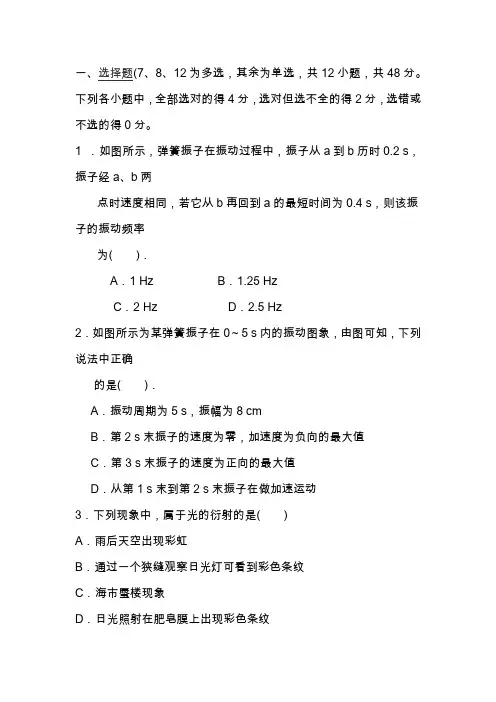

一、选择题(7、8、12为多选,其余为单选,共12小题,共48分。
下列各小题中,全部选对的得4分,选对但选不全的得2分,选错或不选的得0分。
1 .如图所示,弹簧振子在振动过程中,振子从a到b历时0.2 s,振子经a、b两点时速度相同,若它从b再回到a的最短时间为0.4 s,则该振子的振动频率为( ).A.1 Hz B.1.25 HzC.2 Hz D.2.5 Hz2.如图所示为某弹簧振子在0~5 s内的振动图象,由图可知,下列说法中正确的是( ).A.振动周期为5 s,振幅为8 cmB.第2 s末振子的速度为零,加速度为负向的最大值C.第3 s末振子的速度为正向的最大值D.从第1 s末到第2 s末振子在做加速运动3.下列现象中,属于光的衍射的是( )A.雨后天空出现彩虹B.通过一个狭缝观察日光灯可看到彩色条纹C.海市蜃楼现象D.日光照射在肥皂膜上出现彩色条纹4.如下图所示,甲为沿x轴传播的一列简谐横波在t=0时刻的波动图象,乙图为参与波动质点P的振动图象,则下列判断正确的是( )A.该波的传播速率为4 cm/sB.该波的传播方向沿x轴正方向C.经过0.5 s时间,质点P沿波的传播方向向前传播2 mD.该波在传播过程中若遇到3 m的障碍物,能发生明显衍射现象5.谐波沿x轴正方向传播,在t=0时波形如图1所示,已知波速为10m/s。
则t=0.1s时正确的波形应是图2中的( )6.如图所示,一个三棱镜的截面为等腰直角△ABC,∠A为直角。
此截面所在平面内的光线沿平行于BC边的方向射到AB边,进入棱镜后直接射到AC边上,并刚好能发生全反射。
该棱镜材料的折射率为( )A.62B.2C.32D.37.如图所示,在一块平板玻璃上放置一平凸薄透镜,在两者之间形成厚度不均匀的空气膜,让一束单一波长的光垂直入射到该装置上,结果在上方观察到如图所示的同心内疏外密的圆环状条纹,称为牛顿环,以下说法正确的是( )A.干涉现象是由于凸透镜下表面反射光和玻璃上表面反射光叠加形成的B.干涉现象是由于凸透镜上表面反射光和玻璃上表面反射光叠加形成的C.干涉条纹不等间距是由于透镜表面是曲面D.干涉条纹不等间距是由于平板玻璃不平造成的8.如图所示,两束单色光a、b从水面下射向A点,光线经折射后合成一束光c,则下列说法正确的是( )A.用同一双缝干涉实验装置分别以a、b光做实验,a光的干涉条纹间距大于b光的干涉条纹间距B.用a、b光分别做单缝衍射实验时它们的衍射条纹宽度都是均匀的C.在水中a光的速度比b光的速度小D.在水中a光的临界角大于b光的临界角9.某棱镜顶角θ=41.30°,一束白光以较大的入射角从棱镜的一个侧面射入,通过棱镜折射后从另一个侧面射出,在光屏上形成由红到紫的彩色光带,如图所示,当入射角θ1逐渐减小到零的过程中,彩色光带变化的情况是(根据表格中的数据判断)( )色光紫蓝绿黄橙红折射率 1.532 1.528 1.519 1.517 1.514 1.513临界角 40.75° 40.88° 41.17° 41.23° 41.34° 41.37°A.紫光最先消失,最后只剩下红光和橙光B.紫光最先消失,最后只剩下黄光、橙光和红光C.红光最先消失,最后只剩下紫光和蓝光D.红光最先消失,最后只剩下紫光、蓝光和绿光10.分析下列物理现象:(1)夏天里在一次闪电过后,有时雷声轰鸣不绝;(2)“闻其声而不见其人”;(3)围绕振动的音叉转一圈会听到忽强忽弱的声音;(4)当正在鸣笛的火车向着我们急驶而来时,我们听到汽笛声的音调变高。

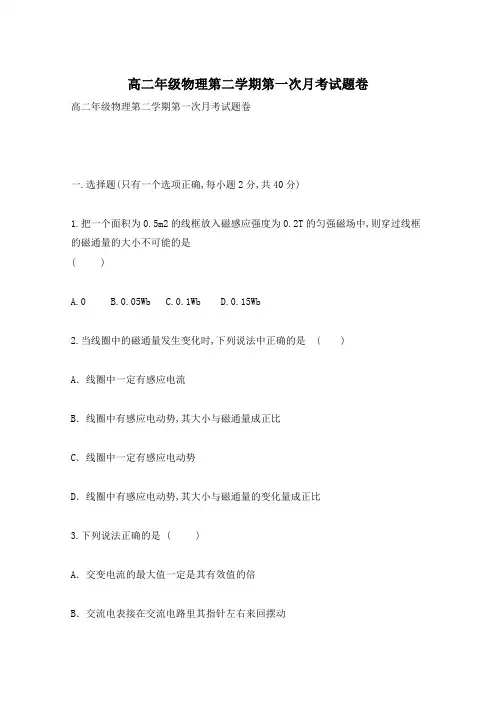

高二年级物理第二学期第一次月考试题卷高二年级物理第二学期第一次月考试题卷一.选择题(只有一个选项正确,每小题2分,共40分)1.把一个面积为0.5m2的线框放入磁感应强度为0.2T的匀强磁场中,则穿过线框的磁通量的大小不可能的是( )A.0B.0.05WbC.0.1WbD.0.15Wb2.当线圈中的磁通量发生变化时,下列说法中正确的是( )A.线圈中一定有感应电流B.线圈中有感应电动势,其大小与磁通量成正比C.线圈中一定有感应电动势D.线圈中有感应电动势,其大小与磁通量的变化量成正比3.下列说法正确的是 ( )A.交变电流的最大值一定是其有效值的倍B.交流电表接在交流电路里其指针左右来回摆动C.正弦交变电流在一个周期内电流方向改变两次D.电冰箱铭牌上所标的电压220V是指电压的最大值4.关于日光灯启动器的说法中正确的是( )A.启动器在日光灯工作时是接通的B.启动器在日光灯启动过程中起升压作用C.启动器的工作是利用了线圈的自感原理D.启动器只是在日光灯启动的过程中起作用5.在赤道上方,地磁场可看成是沿南北方向的匀强磁场.如赤道上有一根沿东西方向的直导线平行地面向下运动,则导线的两端的电势高低的说法中正确的是( )A.东端高B.西端高C.两端一样高D.无法确定6.LC振荡电路中,在电容器充电完毕但未开始放电的瞬间,下述说法正确的是( )A.线圈中的电流最大B.电容器两极板间的电场最强C.线圈中的磁场最强D.电容器极板上的电荷为零7. 交流电源电压u=200sinωtV,电路中电阻R=10Ω.则如右图电路中电流表和电压表的读数分别为( )A.14.1A,200VB.14.1A,141VC.20A,200VD.20A,141V8.两只阻值相等的电阻分别通以正弦交流电与方形交流电,它们电流的最大值相等,如图所示,则两只电阻的热功率之比是 ( )A.1:4B.1:2C.1:D.1:19.如图所示,在电路两端接上交变电流,保持电压不变,使频率增大,发现各灯的亮暗变化情况是:灯1变亮.灯2变暗.灯3不变,则M.N.L处所接元件可能是( )A.M为电阻,N为电容器,L为电感器B.M为电阻,N为电感器,L为电容器C.M为电感器,N为电容器,L为电阻D.M为电容器,N为电感器,L为电阻10.如图所示电路中,L是自感系数足够大的线圈,它的电阻可忽略不计,D1和D2是两个完全相同的小灯泡.将电键K闭合,待灯泡亮度稳定后,再将电键K断开,则下列说法中正确的是( )A.K闭合瞬间,两灯同时亮,以后D1熄灭,D2变亮B.K闭合瞬间,D1先亮,D2后亮,最后两灯亮度一样C.K断开时,两灯都亮一下再慢慢熄灭D.K断开时,D1 .D2都立即熄灭11.如图所示,闭合导线框的质量可以忽略不计,将它从图示位置匀速拉出匀强磁场.若第一次用0.3s时间拉出,外力所做的功为W1,通过导线截面的电量为q1;第二次用0.9s时间拉出,外力所做的功为W2,通过导线截面的电量为q2,则( )A.W1<W2,q1<q2 B.W1<W2,q1=q2C.W1>W2,q1=q2 D.W1>W2,q1>q212.如图所示,在两根平行长直导线M.N中,通以同方向,同强度的电流,导线框abcd 和两导线在同一平面内,线框沿着与两导线垂直的方向,自右向左在两导线间匀速移动,在移动过程中,线框中感应电流的方向:( )(A)沿abcda不变; (B)沿dcbad不变;(C)由abcda变成dcbad;(D)由dcbad变成abcda.13.如图,一个环形线圈放在均匀磁场中,设在第一秒内磁感线垂直于线圈平面向里,如图(a),磁感应强度B随时间t而变化的关系如图(b),那么在第二秒内线圈中感应电流的大小和方向是( )A.逐渐增加,逆时针方向 B.逐渐减小,顺时针方向C.大小恒定,顺时针方向 D.大小恒定,逆时针方向14.某线圈在匀强磁场中匀速转动,穿过它的磁通量φ随时间的变化规律可用图象表示,那么在上图中( )A.t1时刻,穿过线圈磁通量的变化率最大B.t2时刻,穿过线圈的磁通量变化率为零C.t3时刻,线圈中的感应电动势为零D.t4时刻,线圈中的感应电动势为零15. 面积为S的矩形线圈在磁感应强度为B的匀强磁场中,从中性面开始以角速度ω匀速转动,在t时刻线圈磁通量的瞬时值为( )A.BSB.BScosωtC.BSsinωtD.BS/sinωt16.如图是一个理想变压器,K为双向电键,P是滑动变阻器滑动触头,U1为加在原线圈两端电压,I1为原线圈上电流,则( )A.保持U1及P的位置不变,K由a合向b时,I1将减小B.保持P的位置及U1不变,K由a向b时,R消耗的功率增大C.保持U1不变,K合在a处,使P上滑,I1将增大D.保持P的位置不变,K合在a处,若U1增大,I1将减小17.有一负载电阻R,当它接到30V直流的电流时,消耗的功率为P,现有一台理想变压器,它的输入电压u=300sinωt(V),若把上述负载接到此变压器副线圈的两端,消耗的功率为P/2,则变压器原副线圈的匝数比为:( )18.如图是一个理想变压器的电路图,若A.B两点接交流电压U时,五个相同的灯泡均正常发光,则原.副线圈的匝数比为: ( )A. 5 : 1B.1 : 5C. 1 : 4D. 4 : 119.如图所示,一闭合直角三角形线框以速度v匀速穿过匀强磁场区域.从BC边进入磁场区开始计时,到A点离开磁场区止的过程中,线框内感应电流的情况(以逆时针方向为电流的正方向)是如图所示中的20.如图所示,匀强磁场存在于虚线框内,矩形线圈竖直下落.如果线圈受到的磁场力总小于其重力,则它在1.2.3.4位置时的加速度关系为 ( )A.a1>a2>a3>a4B.a1 = a3 _gt;a2_gt;a4C.a1 = a3>a4>a2D.a4 = a2>a3>a1二.多项选择题(有两个或两个以上选项正确,每题3分,选全得3分,漏选得2分,错选或多选得0分,共15分)21.远距离输送一定功率的交流电,若输电电压提高到原来的n倍,则下列说法中正确的是( )A.输电线上的电压损失为原来的n倍B.输电线上的电功率损失为原来的1/n倍C.输电线上的电流为原来的1/n倍D.若保持输电线上的电功率损失不变,输电线的横截面积应为原来的1/n2倍22.如图所示,通电直导线旁放有一闭合线圈abcd,可在平面内平动,当直电线中的电流I增大或减小时( )A.电流I增大,线圈向左平动B.电流I增大,线圈向右平动C.电流I减小,线圈向左平动D.电流I减小,线圈向右平动23.要使LC振荡电路的周期变大,可用的方法是( )A. 减小平行板电容器两极板间的距离B.在线圈中插入铁芯C.增大电容器初始带电量D.增大电容器两极板间的正对面积24.如图所示,有一理想变压器,原线圈匝数为n1,两个副线圈的匝数分别为n2和n3,原副线圈的电压分别为U1.U2.U3,电流分别为I1.I2.I3,两个副线圈负载电阻的阻值未知,下列结论中,正确的是:( )A.U1:U2=n1:n2,U2:U3=n2:n3;B.I1/I3=n3/n1, I1/I2=n2/n1;C. I1U1=I2U2+I3U3 ;D. I1=I2+I3 .25.如图,两根平行的光滑导轨竖直放置,处于垂直轨道平面的匀强磁场中,金属杆ab接在两导轨之间,在开关S断开时让ab自由下落,ab下落过程中始终保持与导轨接触良好,设导轨足够长,电阻不计.ab下落一段时间后开关闭合,从开关闭合开始计时,ab下滑速度v随时间变化的图象可能是( )三.填空题【每空2分,(30题4分)共24分】26.日常照明电路中的交流电的有效值是V.频率为 Hz.27. 交变电压u=200sin50πt(V),加在阻值为10Ω的电阻两端,该交流的周期是____________,电阻消耗的电功率是________________.28.一个面积为S的矩形线圈共N匝,放在磁感应强度为B的匀强磁场中绕垂直于磁场的转动轴以角速度ω匀速转动,则产生的感应电动势的最大值为,从中性面开始记时转过90°过程中产生的感应电动势的平均值为.29.某交流发电机正常工作时,电动势e=Emsinωt,当磁感应强度增大到原来的2倍,转速变为原来的3倍,其它条件不变时,感应电动势的表达式为30.把一线框从一匀强磁场中匀速拉出,如图所示.第一次拉出的速率是 v ,第二次拉出速率是 2 v ,其它条件不变,则前后两次拉力大小之比是,拉力功率之比是,线框产生的热量之比是,通过导线截面的电量之比是.31. 用同样材料和规格的导线做成的圆环a和b,它们的半径之比ra:rb=2:1,连接两圆环部分的两根直导线的电阻不计,均匀变化的磁场具有理想的边界如图所示,磁感应强度以恒定的变化率变化.那么当a环置于磁场中与b环置于磁场中两种情况下,A.B两点电势差之比U1/ U2为.32. 如上图所示,MN.PQ 为固定在水平面上的光滑的平行金属导轨.导轨足够长,整个导轨处于方向竖直向下匀强磁场中,ab.cd 为垂直于导轨架在两轨道上的金属杆,它们的质量均为m.开始时ab 静止,cd 以初速度v0向右运动.则 ab杆最终的速度为________,上述过程中感应电流产生的热量为__________.四.计算题:( 共21分 7+7+7)33.在距离用电单位远处建了一座水电站,发电机输出功率为200kW,输出电压为350V,输电线的总电阻为4Ω,允许输电线上损耗功率为发电机输出功率的5%,而用户所需要电压为220V,求所用的升压.降压变压器上原.副线圈的匝数比.34.用电阻为18 Ω的均匀导线弯成图中直径D =0.80 m的封闭金属圆环,环上AB 弧所对应的圆心角为60_ordm;,将圆环垂直于磁感线方向固定在磁感应强度B=0.50 T的匀强磁场中,磁场方向垂直于纸面向里.一根每米电阻为1.25 Ω的直导线PQ,沿圆环平面向左以3.0 m/s的速度匀速滑行(速度方向与PQ垂直),滑行中直导线与圆环紧密接触(忽略接触处的电阻),当它通过环上A.B位置时,求:(1)直导线AB段产生的感应电动势和AB两点间的电势差UAB,并指明该段直导线中电流的方向.(2)此时AB杆所受的安培力的大小及圆环上发热损耗的电功率.35.如图1所示,两根足够长的直金属导轨.平行放置.两导轨间距为L,. 两点间接有阻值为R的电阻.一根质量为m的均匀直金属杆放在两导轨上,并与导轨垂直.整套装置处于磁感应强度为B的匀强磁场中,磁场方向垂直斜面向下.导轨和金属杆的电阻可忽略.让杆沿导轨由静止开始下滑,导轨和金属杆接触良好,不计它们之间的摩擦.(1)由向方向看到的装置如图2,在此图中画出杆下滑过程中某时刻的受力示意图;(2)在加速下滑时,当杆的速度大小为v时,求此时杆中的电流及其加速度的大小;(3)求在下滑过程中,杆可以达到的速度最大值.高二年级物理第二学期第一次月考试题卷答题卷座位号题号一二三四总分得分一.选择题(每题2分,共40分,只有一项正确)题号12345678910答案题号11121314151617181920答案二.多选题(每题有两个或两个以上答案,选全得3分,漏选得2分,错选或多选得0分,共15分)题号2122232425答案二.填空题 (每空2分,共24分)26...27. . .28..29..30... .(本题4分)31..32..三.计算题(21分)解答过程要写出必要的文字说明和主要的步骤.物理量要注明数值和单位,只写出最后答案的不得分.33.解:34.解:35.解:景宁中学高二年级物理参考答案_.4一.选择题(每题2分,共40分,只有一项正确)题号12345678910答案DCCDABBBDA题号11121314151617181920答案CACCBBADAB二.多选题(每题有两个或两个以上答案,选全得3分,漏选得2分,错选或多选得0分,共15分)题号2122232425答案CDBCABDACABC二.填空题 (每空2分,共24分)26. 220 . 50 .27. 0.04 . 2000 .28. NBS ω. 2NBSω/π29. e=6Emsin3ωt.30. 1:2 . 1:4 . 1:2 . 1:1 (本题4分)31.2:1.32.v02/2. mv02/4三.计算题(7+7+7 共21分)解答过程要写出必要的文字说明和主要的步骤.物理量要注明数值和单位,只写出最后答案的不得分.33.解:7/80190/1134.解:(1)0.6V,0.5V,方向由A向B(2)0.04N .0.1W35.(1)如图9-13重力,竖直下支撑力,垂直斜面向上安培力,沿斜面向上(2)当杆速度为时,感应电动势,此时电路中电流杆受到安培力根据牛顿运动定律,有(3)当a=0时,即时 ,杆达到最大速度21 .mg=I2Rt v=2m/s。
高二第一次月考(物理)(考试总分:100 分)一、单选题(本题共计10小题,总分40分)1.(4分)1.关于自感现象,下列说法中正确的是( )A.自感现象是线圈自身的电流变化而引起的电磁感应现象B.自感电动势总是阻止原电流的变化C.自感电动势的方向总与原电流方向相反D.自感电动势的方向总与原电流方向相同2.(4分)2.如图所示是研究通电自感实验的电路图,A1、A2是两个规格相同的小灯泡,闭合开关调节滑动变阻器R的滑动触头,使两个灯泡的亮度相同,调节滑动变阻器R1的滑动触头,使它们都正常发光,然后断开开关S.重新闭合开关S,则( )A.闭合瞬间,A1立刻变亮,A2逐渐变亮B.闭合瞬间,A1、A2均立刻变亮C.稳定后,L和R两端的电势差一定相同D.稳定后,A1和A2两端的电势差不相同3.(4分)3.如图所示,导体棒ab长为4L,匀强磁场的磁感应强度为B,导体绕过O点垂直纸面的轴以角速度ω匀速转动,a与O的距离很近.则a端和b端的电势差Uab的大小等于( )A . 2BL 2ωB . 4BL 2ωC . 6BL 2ωD . 8BL 2ω4.(4分)4.下列关于交流电路的说法错误的是( )A. 电容器的击穿电压为交流电压的最大值B. 电路中电流表的示数为电流的有效值C. 教室内日光灯的额定电压为电压的有效值D. 电路中保险丝的熔断电流为电流的最大值5.(4分)5.如图所示是一交变电流随时间变化的图象,求此交变电流的有效值 ( )。
A.4B.4√2C.5D.5√26.(4分)6.如图所示为一交流发电机的原理示意图,其中矩形线圈abcd 的边长ab =cd =L 1,bc =ad =L 2,匝数为n ,线圈的总电阻为r ,线圈在磁感应强度为B 的匀强磁场中绕垂直于磁场的OO′匀速转动,角速度为ω,线圈两端通过电刷e 、f 与阻值为R 的定值电阻连接,从线圈经过中性面开始计时,则( )A. 线圈中感应电动势的最大值为BωL 1L 2B. 线圈值感应电动势随时间变化的函数表达式为e =nBωL 1L 2cosωtC. 经过14周期时间通过电阻R 的电荷量为BL 1L2R+rD. 此发动机在上述工作状态下的输出功率为Rn 2B 2ω2L 12L 222(R+r)27.(4分)7.一台小型发电机产生的电动势随时间变化的正弦规律图像如图甲所示.已知发电机线圈内阻为5.0 Ω,现外接一只电阻为95.0 Ω的灯泡,如图乙所示,则A....V....220 VB..............50.C...........484 WD..................24.2 J8.(4分)8......MN .PQ ....L ..................B ....................M .P .......R ...................R 2.....ab .............F .......v ........(......)( )A .通过电阻R 的电流方向为P →R →MB .a 、b 两点间的电压为BLvC .a 端电势比b 端电势高D .外力F 做的功等于电阻R 上产生的焦耳热9.(4分)9..........0.1m 2.10...EFG .......t .0.....................B ..................................R .4 Ω......C .10μF...EFG ....1 Ω..............S..........t 1.0.1 s.t 2.0.2 s.....( )A .电容器所带的电荷量为8×10-5C B .通过R 的电流是2.5 A ,方向从b 到aC.通过R的电流是2 A,方向从b到a D.R消耗的电功率是0.16 W10.(4分)10.实验室有一个10匝的矩形闭合金属线圈,在匀强磁场中绕垂直磁场方向的轴OO'匀速转动,线圈中磁通量Φ随时间t变化的情况如图所示。

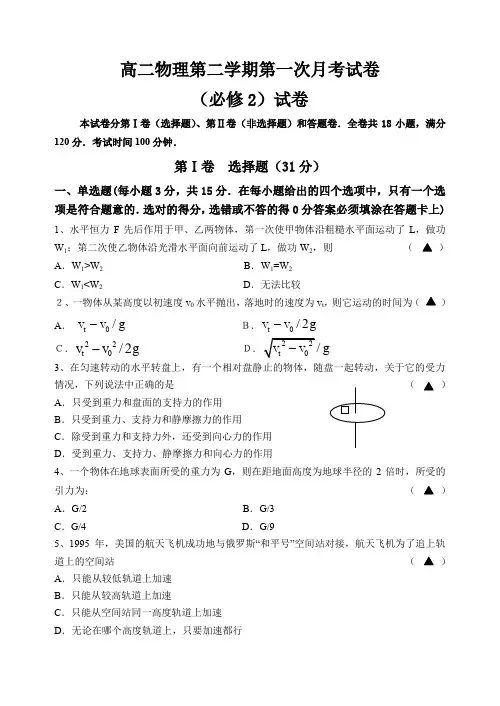

高二物理第二学期第一次月考试卷(必修2)试卷本试卷分第Ⅰ卷(选择题)、第Ⅱ卷(非选择题)和答题卷.全卷共18小题,满分120分.考试时间100分钟.第Ⅰ卷 选择题(31分)一、单选题(每小题3分,共15分.在每小题给出的四个选项中,只有一个选项是符合题意的.选对的得分,选错或不答的得0分答案必须填涂在答题卡上)1、水平恒力F 先后作用于甲、乙两物体,第一次使甲物体沿粗糙水平面运动了L ,做功W1;第二次使乙物体沿光滑水平面向前运动了L ,做功W 2,则 ( )A .W 1>W 2B .W 1=W 2C .W 1<W 2D .无法比较2、一物体从某高度以初速度v 0水平抛出,落地时的速度为v t ,则它运动的时间为( )A . 0/t v v g - B.0/2t v v g -C.220/2t v v g - g3、在匀速转动的水平转盘上,有一个相对盘静止的物体,随盘一起转动,关于它的受力情况,下列说法中正确的是 ( )A .只受到重力和盘面的支持力的作用B .只受到重力、支持力和静摩擦力的作用C .除受到重力和支持力外,还受到向心力的作用D .受到重力、支持力、静摩擦力和向心力的作用4、一个物体在地球表面所受的重力为G ,则在距地面高度为地球半径的2倍时,所受的引力为: ( )A .G/2B .G/3C .G/4D .G/95、1995年,美国的航天飞机成功地与俄罗斯“和平号”空间站对接,航天飞机为了追上轨道上的空间站 ( )A .只能从较低轨道上加速B .只能从较高轨道上加速C .只能从空间站同一高度轨道上加速D .无论在哪个高度轨道上,只要加速都行二、多选题(每小题4分,共16分.在每小题给出的四个选项中,有一个以上选项符合题意.全对的得4分,选不全的得2分,有选错或不答的得0分答案必须填涂在答题卡上)6、关于质点做曲线运动,下列说法正确的是: ()A.曲线运动是一种变速运动B .变速运动一定是曲线运动C .质点做曲线运动,运动速度一定发生变化D .曲线运动一定不可能是匀变速运动7、若人造卫星绕地球做匀速圆周运动,则离地面越远的卫星 ( )A .速度越大B .周期越大C .角速度越小D .向心加速度越大8、某人将原来放在地上质量为1kg 的物体匀加速向上提升1m ,这时物体获得2m/s 的速度,在这个过程中(g=10m/s 2),以上说法正确的是 ( )A .手对物体做功为12JB .合外力对物体做功为12JC .合外力对物体做功为2JD .物体重力势能增加了12J9、三颗人造地球卫星A 、B 、C 绕地球作匀速圆周运动,如图所示,已知M A =M B >M C ,则对于三个卫星,正确的是 ( )A .运行线速度关系为 CB A υυυ=>B .运行周期关系为 T A <T B =T CC .向心力大小关系为 F A > F B >F CD .半径与周期关系为 232323CC B B A AT R T R T R == 第Ⅱ卷 非选择题(89分)三、实验、填空题(每空3分,共15分.答案填在答卷上对应的横线上)10A .在用打点计时器打纸带时,应该先放开小车,再接通打点计时器的电源B .在探究加速度与质量的关系时,应该改变拉力F 的大小C .在探究加速度与质量的关系时,为了直观判断两者间的关系,应作出a —1m图像 D .在探究加速度与力的关系时,作a-F 图像应该用折线将所描的点依次连接11如图所示是他拍摄的一幅照片。

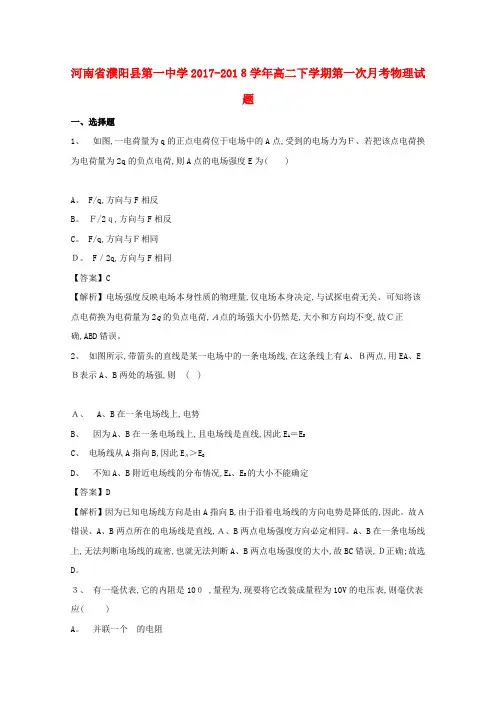

河南省濮阳县第一中学2017-2018学年高二下学期第一次月考物理试题一、选择题1、如图,一电荷量为q的正点电荷位于电场中的A点,受到的电场力为F、若把该点电荷换为电荷量为2q的负点电荷,则A点的电场强度E为( )A、 F/q,方向与F相反B。
F/2q,方向与F相反C。
F/q,方向与F相同D。
F/2q,方向与F相同【答案】C【解析】电场强度反映电场本身性质的物理量,仅电场本身决定,与试探电荷无关、可知将该点电荷换为电荷量为2q的负点电荷,A点的场强大小仍然是,大小和方向均不变,故C正确,ABD错误。
2、如图所示,带箭头的直线是某一电场中的一条电场线,在这条线上有A、B两点,用EA、E B表示A、B两处的场强,则( )A、A、B在一条电场线上,电势B、因为A、B在一条电场线上,且电场线是直线,因此E A=E BC、电场线从A指向B,因此EA>E BD、不知A、B附近电场线的分布情况,E A、E B的大小不能确定【答案】D【解析】因为已知电场线方向是由A指向B,由于沿着电场线的方向电势是降低的,因此。
故A错误、A、B两点所在的电场线是直线,A、B两点电场强度方向必定相同。
A、B在一条电场线上,无法判断电场线的疏密,也就无法判断A、B两点电场强度的大小,故BC错误,D正确;故选D。
3、有一毫伏表,它的内阻是100 ,量程为,现要将它改装成量程为10V的电压表,则毫伏表应( )A。
并联一个的电阻B、并联一个的电阻C。
串联一个50的电阻D。
串联一个4900 的电阻【答案】D【解析】把毫伏表改装成电压表需要串联一个分压电阻,串联电阻阻值为:,故D正确,ABC错误、4、有关运动电荷和通电导线受到磁场对它们的作用力的方向,下列图示中正确的是 ( ) A、B、C、D、【答案】B【解析】由左手定则可判定:A图中的电荷受到的洛伦兹力竖直向下,B图中电荷受到的洛伦兹力竖直向下, C图中导线受到的安培力竖直向下,D图中导线受到的安培力竖直向上,故ACD错误,B正确。

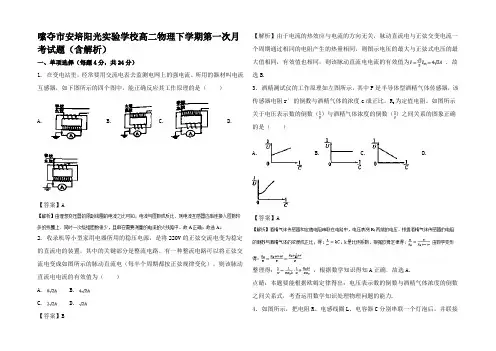

嗦夺市安培阳光实验学校高二物理下学期第一次月考试题(含解析)一、单项选择(每题4分,共24分)1. 在变电站里,经常要用交流电表去监测电网上的强电流。
所用的器材叫电流互感器,如下图所示的四个图中,能正确反应其工作原理的是()A. B. C. D.【答案】A2. 收录机等小型家用电器所用的稳压电源,是将220V的正弦交流电变为稳定的直流电的装置,其中的关键部分是整流电路。
有一种整流电路可以将正弦交流电变成如图所示的脉动直流电(每半个周期都按正弦规律变化),则该脉动直流电电流的有效值为()A. B.C. D.【答案】B 【解析】由于电流的热效应与电流的方向无关,脉动直流电与正弦交变电流一个周期通过相同的电阻产生的热量相同,则图示电压的最大与正弦式电压的最大值相同,有效值也相同,则该脉动直流电电流的有效值为.故选B.3. 酒精测试仪的工作原理如左图所示,其中P是半导体型酒精气体传感器,该传感器电阻r′的倒数与酒精气体的浓度c成正比,R0为定值电阻。
如图所示关于电压表示数的倒数()与酒精气体浓度的倒数()之间关系的图象正确的是()A. B. C. D.【答案】A整理得:,根据数学知识得知A正确.故选A.点睛:本题要能根据欧姆定律得出:电压表示数的倒数与酒精气体浓度的倒数之间关系式,考查运用数学知识处理物理问题的能力.4. 如图所示,把电阻R、电感线圈L、电容器C分别串联一个灯泡后,并联接在交流电源的两端,三盏灯亮度相同。
要使灯泡L1变暗、灯泡L2变亮,下列措施中可行的是()A. 只减小交流电的电压B. 只增大交流电的电压C. 只减小交流电的频率D. 只增大交流电的频率【答案】D【解析】电感对交变电流的阻碍作用随着频率的增大而增大,电容恰恰相反,D 对;5. 一根长直导线中的电流按如图的正弦规律变化,规定电流从左向右为正,在直导线下方有一不闭合的金属框,则相对于b点来说,a点电势最高的时刻是在()A. t1时刻B. t2时刻C. t3时刻D. t4时刻【答案】B点睛:本题考查了楞次定律的应用,关键是弄清楚原来磁通量的变化,在用右手螺旋定则判断感应电流的磁场方向,注意断开的线圈相当于电源,电流是从负极到正极.6. 在光滑水平面上,质量为m的小球A正以速度v0匀速运动。
四川省德阳市绵竹市南轩中学【精品】高二第一次月考物理试题学校:___________姓名:___________班级:___________考号:___________一、单选题1.在电磁感应现象中,下列说法正确的是()A.感应电流的磁场总是阻碍原磁通量的变化B.闭合线框放在变化的磁场中一定能产生感应电流C.闭合线框放在匀强磁场中做切割磁感线运动,一定产生感应电流D.感应电流的磁场总是跟原来的磁场方向相反2.如图所示,匀强磁场中有一圆形闭合线圈,线圈平面与磁感线平行,能使线圈中产生感应电流的应是下述运动中的哪一种()A.线圈平面沿着与磁感线垂直的方向运动B.线圈平面沿着与磁感线平行的方向运动C.线圈绕着与磁场平行的直径ab旋转D.线圈绕着与磁场垂直的直径cd旋转3.如图所示,两根相距为l的平行直导轨ab、cd,b、d间连有一定值电阻R,导轨电阻可忽略不计.MN为放在ab和cd上的一导体杆,与ab垂直,其电阻也为R.整个装置处于匀强磁场中,磁感应强度的大小为B,磁场方向垂直于导轨所在平面(指向图中纸面内).现对MN施力使它沿导轨方向以速度v(如图)做匀速运动.令U表示MN两端电压的大小,则()A .U =12Blv ,流过定值电阻R 的感应电流由b 到d B .U =12Blv ,流过定值电阻R 的感应电流由d 到bC .U =Blv ,流过定值电阻R 的感应电流由b 到dD .U =Blv ,流过定值电阻R 的感应电流由d 到b4.如图所示,竖直平面内有一金属环,半径为 a ,总电阻为 R (指拉直时两端的电阻),磁感应强度为 B 的匀强磁场垂直穿过环平面,与环的最高点 A 铰链连接的长度为 2a 、电阻为2R的导体棒 AB 由水平位置紧贴环面摆下,当摆到竖直位置时,B 点的线速度为 v ,则这时 AB 两端的电压大小为( )A .3BavB .6BavC .23BavD .Bav5.如图所示,一个圆形线圈的匝数为N ,半径为a ,线圈平面与匀强磁场垂直,且一半处在磁场中。
秦岭中学高二物理第二学期第一次月测试题班级 姓名 本试卷为恒定电流和磁场综合卷,总分值100分,测试用时90分钟.第一卷〔选择题,共40分〕一、选择题〔每题4分,共40分.在每题给出的四个选项中,至少有一个选项是正确的,全部选对得4分,对而不全得2分.〕 题号 12 3 4 5 6 7 8 9 10 答案1.一个标有“220V 60W 〞的白炽灯炮,加上的电压U 由零逐渐增大到220V ,在此过程中,电压(U )和电流(I )的关系可用图线表示.图中给出的四个图线中,肯定不符合实际的是2.以下有关说法正确的选项是 A .安培假说中的分子电流是不存在的B .通电直导线周围的磁场是内局部子电流产生的C .软铁棒在磁场中被磁化是由于在外磁场作用下,软铁棒中分子电流取向变得大致相同D .软铁棒在磁场中被磁化是由于棒中分子电流消失3. 关于磁感线和电场线,下述说法正确的选项是A .磁感线是闭和曲线,而静电场的电场线不是闭和曲线.B .磁感线和电场线都是一些互相平行的曲线.C .磁感线起始于N 极,终止于S 极;电场线起始于正电荷,终止于负电荷.D .磁感线和电场线都只能分别表示磁场和电场的方向.4.如图6-4所示,电路两端的电压保持不变,当滑动变阻器的滑动触头P 向右移动时,三个灯泡亮度的变化情况是A .L 1变亮,L 2和L 3皆变暗B .1L 变亮,2L 不能确定, 3L 变暗C .1L 变亮,2L 变亮,3L 也变亮D .1L 变亮,2L 变亮,3L 变暗5.在研究微型电动机的性能时,应用如下图的实验电路.当调节滑动变阻器R 并限制电动机停止转动时,电流表和电压表的示数分别为0.50A 和2.0V.重新调节R 并使电动机恢复正常运转,此时电流表和电压表的示数分别为2.0A 和24.0V .那么这台电动机正常运转时输出功率为A .32WB .44WC .47WD .48W6..有一小段通电导线,长为10cm,电流强度为500mA,把它置于磁场中某点,受到的磁场力为0.1N,那么该点的磁感应强度B 一定是A .B = 2TB .B ≤2TC .B ≥2TD .以上情况均有可能.7.如下图,直线A 为电源a 的路端电压与电流的关系图像,直线B 为电源b 的路端电压与电流的关系图像,直线C 为一个电阻R 的两端电压与电流的关系图像.将这个电阻R 分别接到a,b 两电源上,那么A .R 接到a 电源上,电源的效率较高B .R 接到b 电源上,电源的输出功率较大C .R 接到a 电源上,电源的输出功率较大,但电源效率较低D .R 接到b 电源上,电阻的发热功率和电源的效率都较高8.如图是一火警报警的一局部电路示意图.其中R 2为用半导体热敏材料制成的传感器,电流表为值班室的显示器,a 、b 之间接报警器.当传感器R 2所在处出现火情时,显示器的电流I 、报警器两端的电压U 的变化情况是A .I 变大,U 变大B .I 变小,U 变小C .I 变小,U 变大D .I 变大,U 变小9.如图7-4所示,水平导线中通有稳恒电流I ,导线正下方的电子e 的初速度方向与电流方向相同,其后电子将A .沿路径a 运动,轨迹是圆.B .沿路径a 运动,曲率半径变小.C .沿路径a 运动,曲率半径变大.D .沿路径b 运动,曲率半径变小.10.如图7-2所示,圆环上带有大量的负电荷,当圆环以轴心沿如图方向转动时,那么a 、b 、c 、 d 四个小磁针的运动情况是〔 〕 A .a 、b 、d 不动,c 的N 极朝纸外.B .a 、b 、d 的N 极朝纸内,c 的N 极朝纸外.C .d 不动, c 的N 极朝纸外.a 、b 的N 极朝纸内D .a 、b 、d 的N 极朝纸外,c 的N 极朝纸内.图7-2图6-4图6-7第二卷〔非选择题,共60分〕二、填空题〔11题6分,12题12分,共18分.把正确答案填写在题中的横线上,或按题目要求作答.〕11.如图,用伏安法测电阻,当被测电阻阻值不能估计时,可采用试接法.让伏特表一端接在电路的a 点上,另一端先后接在b 点和c 点,注意观察两个电表的示数.假设安培表的示数有显著变化,那么待测电阻的阻值跟 表内阻可以比较,伏特表应接在a 、 两点,并且测量结果 .12.在“测定金属的电阻率〞的实验中,测定阻值约为3—5Ω的金属丝的电阻率,实验中所用的电压表规格:量程0—3V 、内阻3k Ω;电流表规格:量程0—0.6A 、内阻0.1Ω;还有其他一些器材: 〔1〕在给定的方框内画出实验电路图;〔2〕用螺旋测微器测得金属丝的直径如下图,可知金属丝的直径d= mm ;〔3〕实验中还应测出的物理量是 ;电阻率的计算公式为ρ= .三、计算题〔共42分.要求写出必要的文字说明、主要方程式和重要演算步骤,有数值计算的要明确写出数值和单位,只有最终结果的不得分.〕13.〔14分〕如图6-7所示中10=E V Ω=41R Ω=62R F C μ30= 电池内阻不计,求:〔1〕闭合开关S,求稳定后通过R 1的电流〔2〕然后将开关S 断开,求这以后流过R 1的总电量14.〔14分〕在倾角为θ的斜面上,放置一段通有电流强度I ,长度L ,质量m 的导体棒a 〔电流方向向里〕,如图7-10所示,棒与斜面间动摩擦因数μ<tan θ,欲使导体棒静止在斜面上,应加匀强磁场磁感应强度B 的最小值是多少?如果使导体棒a 静止在斜面上且对斜面无压力,所加匀强磁场磁感应强度又如何?15.〔14分〕如下图,半径为r 的圆形区域内存在着垂直纸面向里的匀强磁场,磁感应强度为B .现有一带电离子〔不计重力〕从A 以速度v 沿圆形区域的直径射入磁场,离子从C 点射出磁场的方向间的夹角为60º〔1〕该离子带何种电荷;〔2〕求该离子的电荷量与质量之比q/m附加题:〔20分〕一个电源的路端电压U 随外电路电阻R 的变化规律如图〔甲〕所示,图中U =12V 的直线为图线的渐近线.现将该电源和一个变阻器R 0接成如图〔乙〕所示电路,电源允许通过的最大电流为2A,变阻器的最大阻值为R 0=22Ω.求 〔1〕电源电动势E 和内电阻r . 〔2〕空载时A 、B 两端输出的电压范围. 〔3〕A 、B 两端所能接负载的电阻的最小值.图7-10参考答案题号 1 2 3 4 5 6 7 8 9 10 答案ACDCADACCBCB11.伏特表,c ;偏大.12.〔1〕 〔2〕0.622〔0.621—0.623均正确〕,〔3〕电阻丝的长度L,电阻丝两端的电压U,流过电阻的电流I.ILd UT 421=ρ.13. 13.解析:稳定时,电容看作断开状态,电路中的电流:1641021=+=+=R R E I A〔2〕S 闭合,电路处于稳定状态时,电容两端的电压:612⨯==IR U V=6V 断开后,电容两端的电压为10V ,故这以后流过R 1的总电量为:C C c U Q 46102.11030)610(--⨯=⨯⨯-=•∆=∆14.解析:导体棒静止于斜面,所加磁场的B 值最小时,θθμsin cos min mg mg IL B =+ 得:IL mg B /)cos (sin min θμθ-=棒静止于斜面无压力时,BIL = mg ,得B = mg/IL ,方向水平向左. 15.解析:〔1〕根据磁场方向和离子的受力方向,由左手定那么可知:离子带负电.〔2〕如图,离子在磁场中运动轨迹为一段圆弧,圆心为O ´,所对应圆心角为60º.R mv qvB 2=①,Rr tg =2θ②,联立①、②解得:Br v m q 33=③ 附加题答案:〔1〕据全电路欧姆定律 E U Ir =+ ①由图〔甲〕可知,当I =0时,E =U =12V ② 当E =12V,R =2Ω时,U =6V ,据全电路欧姆定律可得r =2Ω ③〔2〕空载时,当变阻器滑片移至最下端时,输出电压 U AB =0 ④ 当滑片移至最上端时,有 AB E U Ir =+,0EI R r=+ 可得这时的输出电压U AB =11V ⑤ 所以,空载时输出电压范围为0~11V .〔3〕设所接负载电阻的最小值为R /,此时滑片应移至最上端,电源电流最大I =2A 有 ()E I R r =+外 ⑥其中 '0'0R R R R R=+外 ⑦ 带入数据可得 'R =4.9Ω ⑧。
新疆巴州蒙古高中高二(下)第一次月考物理试卷一、选择题(每题4分,共56分,媒体有一个或多个正确,答案写在答题卡上)1.(4分)(2015春•新疆月考)关于电磁感应,下列说法中正确的是() A.导体相对磁场运动,一定会产生电流B.导体切割磁感线,一定会产生电流C.闭合电路切割磁感线就会产生电流D.穿过电路的磁通量发生变化,电路中就一定会产生感应电动势【考点】:感应电流的产生条件.【专题】:电磁感应与电路结合.【分析】:当闭合电路的一部分导体做切割磁感线运动时一定会产生感应电流.穿过电路的磁通量发生变化,电路中一定会产生感应电动势.【解析】:解:A、导体相对磁场运动时,若其运动方向与磁感线平行,不切割磁感线,不产生感应电流.故A错误.B、只有当闭合电路的一部分导体做切割磁感线运动时才会产生感应电流,所以导体切割磁感线,不一定会产生电流.故B错误.C、闭合电路一部分导体切割磁感线时才会产生电流,故C错误.D、穿过电路的磁通量发生变化,电路中一定会产生感应电动势.故D正确.故选:D.【点评】:解决本题的关键是准确掌握产生感应电流的条件:闭合电路的一部分导体做切割磁感线运动时一定会产生感应电流.知道不论电路是否闭合,只要穿过电路的磁通量发生变化,电路中一定会产生感应电动势.2.(4分)恒定的匀强磁场中有一圆形闭合导线圈,线圈平面垂直于磁场方向,当线圈在磁场中做下列哪种运动时,线圈中能产生感应电流() A.线圈沿自身所在平面运动B.沿磁场方向运动C.线圈绕任意一直径做匀速转动D.线圈绕任意一直径做变速转动【考点】:感应电流的产生条件.【分析】:产生感应电流的条件是:闭合回路中的磁通量发生变化.因此无论线圈如何运动关键是看其磁通量是否变化,从而判断出是否有感应电流产生.【解析】:解:A、由于磁场是匀强磁场,因此无论线圈沿自身所在的平面做匀速还是匀加速或者其它运动形式,其磁通量均不变化,无感应电流产生,故A错误;B、由于磁场是匀强磁场,因此无论线圈沿磁场方向运动做匀速还是匀加速或者其它运动形式,其磁通量均不变化,无感应电流产生,故B错误;C、D、当线圈绕任意一条直径转动时,无论是匀速转动,还是变速转动,其磁通量发生变化,故有感应电流产生,故正确;故选:.【点评】:解题时把握问题实质,关键是看闭合线圈中的磁通量是否变化,与运动形式无关.3.(4分)关于磁通量、磁通密度、磁感应强度,下列说法正确的是()A.磁感应强度越大的地方,磁通量越大B.穿过某线圈的磁通量为零时,由可知磁通密度为零C.磁通密度越大,磁感应强度越大D.磁感应强度在数值上等于1 m2的面积上穿过的最大磁通量【考点】:磁通量;磁感应强度.【分析】:磁通量等于穿过磁场中某一面积的磁感线的条数,当平面与磁场平行时,穿过该平面的磁通量为零.当平面与垂直时,磁通量最大.匀强磁场中穿过某一平面的磁通量为Φα,α是平面与磁场方向的夹角.磁通密度是磁感应强度的一个别名,它表示垂直穿过单位面积的磁力线的多少.磁通量密度,简称磁通密度,它从数量上反映磁力线的疏密程度.磁通密度等于穿过磁场中单位面积的磁感线的条数.【解析】:解;A、匀强磁场中穿过某一平面的磁通量为Φα,α是平面与磁场方向的夹角.所以磁感应强度越大的地方,磁通量不一定越大,还要看夹角.故A错误;B、磁通密度是磁感应强度的一个别名,它表示垂直穿过单位面积的磁力线的多少.磁通密度与磁通量的大小无关,穿过某线圈的磁通量为零时,磁通密度不一定为0.故B错误,C正确.D、1 m2的面积上穿过的最大磁通量即磁通密度,它表示垂直穿过单位面积的磁力线的多少,等于磁感应强度.故D正确.故选:【点评】:本题关键从磁通量的几何意义进行判断.对于匀强磁场,磁通量可以用公式进行定量计算.理解磁通密度是磁感应强度的一个别名,它表示垂直穿过单位面积的磁力线的多少.4.(4分)关于感应电流,下列说法中正确的是()A.只要穿过线圈的磁通量发生变化,线圈中就一定有感应电流B.只要闭合导线做切割磁感线运动,导线中就一定有感应电流C.若闭合电路的一部分导体不做切割磁感线运动,闭合电路中一定没有感应电流D.当穿过闭合电路的磁通量发生变化时,闭合电路中一定有感应电流【考点】:感应电流的产生条件.【分析】:闭合电路中产生感应电流的条件是穿过闭合回路的磁通量发生变化.既不是磁场发生变化,也不是面积发生变化.【解析】:解:闭合电路中产生感应电流的条件是穿过闭合回路的磁通量发生变化.A、只要穿过线圈的磁通量发生变化,线圈中就一定有感应电动势,当线圈闭合时,才一定有感应电流,故A错误;B、闭合电路中的部分导体运动但如果不切割磁感线不产生感应电流,因为只有闭合电路中的部分导体切割磁感线时才能产生感应电流,故B错误;C、若闭合电路的一部分导体不做切割磁感线运动,但闭合电路所处的位置,磁场发生变化,就会产生感应电流,故C错误;D、当穿过闭合电路的磁通量发生变化时,闭合电路中一定有感应电流.故D正确.故选:D.【点评】:本题考查的是闭合电路产生感应电流的条件,要注意产生感应电流的条件是磁通量发生变化而不是磁场发生变化,也不是面积发生变化.5.(4分)在一长直导线中通以如图所示的恒定电流时,套在长直导线上的闭合线环(环面与导线垂直,长直导线通过环的中心),当发生以下变化时,肯定能产生感应电流的是()A.保持电流不变,使导线环上下移动B.保持导线环不变,使长直导线中的电流增大或减小C.保持电流大小不变,将直导线逆时针旋转90°后在水平面内前后移动D.保持电流大小不变,环在与导线垂直的水平面内左右水平移动【考点】:感应电流的产生条件.【分析】:根据产生感应电流的条件,通过闭合回路的磁通量是否发生变化来判断即可.【解析】:解:A、保持电流不变,使导线环上下移动.磁通量不变,所以没有感应电流,所以A错误;B、保持导线环不变,使长直导线中的电流增大或减小,磁通量始终为零,磁通量不变,所以没有感应电流,所以B错误;C、保持电流大小不变,使直导线在竖直平面内逆时针转动,磁场由原来的与导线平行变成有一定的夹角,磁通量变化,产生感应电流,所以C正确;D、保持电流大小不变,环在与导线垂直的水平面内左右水平移动时,环面始终与磁场平行,磁通量始终为零,磁通量不变,所以没有感应电流,所以D错误;故选:C.【点评】:该题考查常见的磁场(通电直导线的磁场)的特点,故该题要从常见的磁场的特点的角度进行分析.属于简单题.6.(4分)如图所示,矩形线圈与磁场垂直,且一半在匀强磁场内,一半在匀强磁场外,下述过程中使线圈产生感应电流的是() A.以为轴转动45° B.以为轴转动45°C.将线圈向下平移 D.将线圈向上平移【考点】:感应电流的产生条件.【分析】:磁通量是穿过线圈的磁感线的条数.对照产生感应电流的条件:穿过电路的磁通量发生变化进行分析判断有无感应电流产生.【解析】:解:A、以边为轴转动45°,穿过线圈的磁通量仍为Φ,保持不变,没有感应电流产生,不符合题意.故A错误.B、以边为轴转动45°,穿过线圈的磁通量从Φ减小到零,有感应电流产生,符合题意.故B正确.C、将线圈向下平移时,穿过线圈的磁通量不变,没有感应电流产生,不符合题意.故C错误.D、将线圈向上平移时,穿过线圈的磁通量不变,没有感应电流产生,不符合题意.故D错误.故选:B【点评】:对于匀强磁场磁通量,可以根据磁感线条数直观判断,也可以根据磁通量的计算公式Φα(α是线圈与磁场方向的夹角)进行计算.7.(4分)如图所示,一条形磁铁原来做自由落体运动,当它通过闭合线圈回路时,其运动情况是()A.接近线圈和离开线圈时速度都变小B.接近线圈和离开线圈时加速度都小于gC.接近线圈时做减速运动,离开线圈时做匀速运动D.接近线圈时加速度小于g,离开线圈时加速度大于g【考点】:楞次定律.【分析】:解本题时应该掌握:楞次定律的理解、应用.在楞次定律中线圈所做出的所有反应都是阻碍其磁通量的变化.如:感应电流磁场的磁通量、面积、速度、受力等.【解析】:解:闭合导体环内的磁通量增大,环内感应电流的磁场与原磁场的方向相反,所以对磁体的运动有阻碍作用,所以磁铁向下的加速度小于g;随速度的增大,产生的感应电动势增大,则感应电流增大,阻力增大,所以磁铁做加速度减小的加速运动.同理,当离开线圈时,穿过线圈的磁通量减小,则产生感应电流的磁场阻碍磁通量减小,从而对磁体有阻力,导致加速度减小,但速度仍在增大,错误,B正确.故选:B.【点评】:本题从力、运动的角度考察楞次定律,思维含量高,考察角度新颖.要注意使用楞次定律的推广形式解答比较便捷.8.(4分)一个面积4×10﹣2m2、匝数100匝的线圈,放在匀强磁场中,磁场方向垂直于线圈平面,磁感应强度B随时间t变化的规律如图所示,则下列判断正确的是()A.在开始的2s内穿过线圈的磁通量变化率等于﹣0.08B.在开始的2s内穿过线圈的磁通量的变化量等于零C.在开始的2s内线圈中产生的感应电动势等于﹣0.08VD.在第3s末线圈中的感应电动势等于零【考点】:法拉第电磁感应定律;磁通量.【专题】:电磁感应与电路结合.【分析】:由图象看出,磁感应强度随时间均匀增大,从而得出磁通量的变化率,再由法拉第电磁感应定律求出线圈中产生的感应电动势,从而即可求解.【解析】:解:A、由图象的斜率求得:﹣2,因此﹣2×4×10﹣2 ﹣8×10﹣2,故A正确,B、开始的2s内穿过线圈的磁通量的变化量不等于零,故B错误;C、根据法拉第电磁感应定律得:100×2×4×10﹣2 8V,可知它们的感应电动势大小为8V,故C错误;D、由图看出,第3s末线圈中的磁通量为零,但磁通量的变化率不为零,感应电动势也不等于零,故D错误;故选:A.【点评】:本题中磁感应强度均匀增大,穿过线圈的磁通量均匀增加,线圈中产生恒定的电动势,由法拉第电磁感应定律求出感应电动势,是经常采用的方法和思路.9.(4分)如图所示,闭合导线框的质量可以忽略不计,将它从图示位置匀速拉出匀强磁场.若第一次用0.3s时间拉出,外力做的功为W1,通过导线截面的电荷量为q1;第二次用0.9s时间拉出,外力所做的功为W2,通过导线截面的电荷量为q2,则()A. W1<W2,q1<q2 B. W1<W2,q12 C. W1>W2,q12 D. W1>W2,q1>q2【考点】:导体切割磁感线时的感应电动势;闭合电路的欧姆定律.【专题】:电磁感应——功能问题.【分析】:第一次用t时间拉出,第二次用3t时间拉出,速度变为原来的倍.线框匀速运动,外力与安培力平衡,推导出安培力的表达式,根据功的定义表示出比较功的大小.根据感应电荷量公式比较电量.【解析】:解:设线框的长为L1,宽为L2,速度为v.线框所受的安培力大小为,又,线框匀速运动时,外力与安培力平衡,则外力的大小为,外力做功为1=∝v,可见,外力做功与所用时间成反比,则有W1>W2.两种情况下,线框拉出磁场时穿过线框的磁通量的变化量相等,根据感应电荷量公式式可知,通过导线截面的电量相等,即有q12.故选:C.【点评】:要对两种情况下物理量进行比较,我们应该先把要比较的物理量表示出来再求解.关键要掌握安培力的推导方法和感应电荷量的表达式.10.(4分)如图示,一通电螺线管b放在闭合金属线圈a内,螺线管的中心正好和线圈的一条直径重合.要使线圈a中产生感应电流,可采用的方法有()A.将螺线管在线圈a所在平面内转动B.使螺线管上的电流发生变化C.使螺线管以为轴转动D.使螺线管以与垂直的一条直径为轴转动【考点】:通电直导线和通电线圈周围磁场的方向.【分析】:根据产生感应电流的条件:穿过闭合线圈的磁通量要发生变化来判断.图示时刻穿过线圈的磁通量为零.【解析】:解:图示位置,穿过线圈a的磁通量为零;A、将螺线管在线圈a所在平面内转动,穿过线圈a的磁通量始终为零,磁通量不变,则没有感应电流产生,故A错误;B、使螺线管上的电流发生变化,穿过线圈a的磁通量始终为零,磁通量不变,则没有感应电流产生,故B错误;C、使螺线管以为轴转动,穿过线圈a的磁通量始终为零,磁通量不变,则没有感应电流产生,故C错误;D、使螺线管以与垂直的一条直径为轴转动,穿过线圈a的磁通量发生变化,线圈中有感应电流产生,故D正确;故选:D.【点评】:知道感应电流产生的条件、根据题意判断穿过线圈的磁通量是否变化,即可正确解题.11.(4分)法拉第电磁感应定律可以这样表述:闭合电路中感应电动势的大小()A.跟穿过这一闭合电路的磁通量成正比B.跟穿过这一闭合电路的磁感应强度成正比C.跟穿过这一闭合电路的磁通量的变化率成正比D.跟穿过这一闭合电路的磁通量的变化量成正比【考点】:法拉第电磁感应定律.【分析】:由法拉第电磁感应定律可知,闭合电路中产生的感应电动势的大小与磁通量的变化率成正比,与磁通量与磁通量的变化量无关.【解析】:解:由法拉第电磁感应定律,可知感应电动势E与磁通量的变化率成正比,即感应电动势取决于磁通量的变化快慢,与其他因素没有直接关系;故错误,C正确.故选:C【点评】:在理解法拉第电磁感应定律时要注意区分Φ,△Φ,与三者间的关系,明确电动势只取决于磁通量的变化率,与磁通量与磁能量的变化量无关.12.(4分)圈N位于大线圈M中,二者共轴共面.M与二平行导体轨道相连接,金属杆l与导轨接触良好,并位于匀强磁场中,要使N中产生逆时针方向的电流,下列做法中可行的是()A.杆l向右匀速运动 B.杆向左匀速运动C.杆l向右加速运动 D.杆向右减速运动【考点】:导体切割磁感线时的感应电动势.【专题】:电磁感应与电路结合.【分析】:杆L运动时,切割磁感线产生感应电流,由右手定则判断感应电流的方向.感应电流流过大线圈M,M产生磁场,就有磁通量穿过小线圈N,根据安培定则判断感应电流产生的磁场方向,根据楞次定律判断小线圈N中产生的电流方向,即可选择符合题意的选项.【解析】:解:、杆l向右或向左匀速运动时,杆l产生的感应电动势和感应电流恒定不变,大线圈M产生的磁场恒定不变,穿过小线圈N中的磁通量不变,没有感应电流产生,不符合题意.故错误.C、杆l向右加速运动时,杆l中产生的感应电动势和感应电流均增加,由右手定则判断出来杆l中感应电流方向向上,根据安培定则判断可知,M产生的磁场方向:垂直纸面向外,穿过N的磁通量增大,由楞次定律判断得知:线圈N产生顺时针方向的感应电流,不符合题意.故C错误.D、杆l向右减速运动时,杆l中产生的感应电动势和感应电流均减小,由右手定则判断出来杆l中感应电流方向向上,根据安培定则判断可知:M产生的磁场方向:垂直纸面向外,穿过N的磁通量减小,由楞次定律判断得知:线圈N产生逆时针方向的感应电流,符合题意.故D正确.故选:D.【点评】:本题是有两次电磁感应的问题,比较复杂,关键要掌握右手定则、楞次定律和安培定则,并能熟练运用.13.(4分)如图所示,在竖直向下的匀强磁场中,将一个水平放置的金属棒以水平初速度V0抛出,设运动的整个过程中棒的取向不变且不计空气阻力,则金属棒在运动过程中产生的感应电动势大小将()A.越来越大 B.越来越小 C.保持不变 D.无法确定【考点】:导体切割磁感线时的感应电动势;平抛运动.【专题】:电磁感应中的力学问题.【分析】:由感应电动势公式α,α是有效的切割速度,即是垂直于磁感线方向的分速度,结合平抛运动的特点分析选择.【解析】:解:金属棒做平抛运动,其水平方向的分运动是匀速直线运动,水平分速度保持不变,等于v0.由感应电动势公式α,α是垂直于磁感线方向的分速度,即是平抛运动的水平分速度,等于v0,则感应电动势0,B、l、v0均不变,则感应电动势大小保持不变.则C正确.故选:C.【点评】:本题考查对感应电动势公式的理解和平抛运动的特点.14.(4分)图所示,闭合导体框从高处自由下落,进入匀强磁场,从边开始进入磁场到边即将进入磁场的这段时间里,下列表示线圈运动情况的速度一时间图象可能的有()A. B. C.D.【考点】:导体切割磁感线时的感应电动势.【专题】:电磁感应与图像结合.【分析】:边刚进入磁场时,所受安培力有三种情况,安培力小于重力、若安培力等于重力、安培力大于重力,分别进行分析.【解析】:解:A、在边刚进入磁场时,若重力恰好等于安培力,则物体受力平衡,做匀速直线运动;故A正确;B、在边刚进入磁场时,如果重力大于安培力,加速度向下,线圈进入磁场做加速运动,由于速度增加会所得感应电流增加,安培力增加,所以线圈的合力是在减小的,加速度也在减小,这个过程是变加速运动.当安培力增加到等于重力,线圈就做匀速运动,故线圈不可能做匀加速运动.故B错误.C、若刚进入磁场时F<,﹣,金属棒加速运动,速度增大则F增大,则a 减小,即金属棒做加速度减小的加速运动,C正确;D、若刚进入磁场时F>,﹣,金属棒减速运动,速度减小则F减小,则a 减小,即金属棒做加速度减小的减速运动,D正确;故选:.【点评】:解决本题的关键知道线圈在整个过程中的运动情况,根据楞次定律和切割产生的感应电动势结合牛顿第二定律公式进行分析.二、计算题(每题11分,共44分)15.(11分)如图,在磁感应强度为0.2T匀强磁场中,有一长为0.5m的导体在金属框架上以10m的速度向右滑动,R12=20Ω,其他电阻不计,则流过的电流是多大?【考点】:导体切割磁感线时的感应电动势;闭合电路的欧姆定律.【专题】:电磁感应与电路结合.【分析】:由公式求出棒产生的感应电动势,根据闭合电路欧姆定律求出通过棒的感应电流.【解析】:解:导体棒切割磁感线产生的感应电动势:0.2×0.5×101V两电阻并联,电路总电阻:R总Ω=10Ω,流过的电流是:0.1A;答:流过的电流是0.1A.【点评】:本题是电磁感应与电路的综合,也可以作出等效电路分析电路的结构,运用法拉第定律和欧姆定律就可以解决.16.(11分)水平放置的导体框架,宽0.50m,接有电阻0.20Ω,匀强磁场垂直框架平面向里,磁感应强度0.40T.一导体棒垂直框边跨放在框架上,并能无摩擦地在框架上滑动,框架和导体的电阻均不计.当以4.0m的速度向右匀速滑动时,求:(1)棒中产生的感应电动势大小;(2)维持导体棒做匀速运动的外力F的大小.【考点】:导体切割磁感线时的感应电动势.【专题】:电磁感应与电路结合.【分析】:(1)由求出感应电动势;(2)由欧姆定律求出电路中电流,由安培力公式求出安培力,由平衡条件求出外力F的大小.【解析】:解:(1)棒中产生的感应电动势:0.4×0.5×4=0.8V;(2)感应电流大小为:4A导体棒受到的安培力:0.4×4×0.50.8N,导体棒做匀速运动,由平衡条件得:外力 0.8N;答:(1)棒中产生的感应电动势大小为0.8V;(2)维持导体棒做匀速运动的外力F的大小为0.8N.【点评】:本题考查了感应电动势、外力、判断金属棒的运动性质,应用、安培力公式、平衡条件即可正确解题.17.(11分)如图所示,处于匀强磁场中的两根足够长.电阻不计的平行金属导轨相距,导轨平面与水平面成θ=37°角,下端连接阻值为R的电阻.匀强磁场方向与导轨平面垂直.质量为0.2.电阻不计的金属棒放在两导轨上,棒与导轨垂直并保持良好接触,它们之间的动摩擦因数为0.25.求:(102,37°=0.6,37°=0.8)(1)求金属棒沿导轨由静止开始下滑时的加速度大小;(2)当金属棒下滑速度达到稳定时,电阻R消耗的功率为8W,求该速度的大小.【考点】:导体切割磁感线时的感应电动势;共点力平衡的条件与其应用;牛顿第二定律.【专题】:电磁感应中的力学问题.【分析】:(1)开始下滑时,速度为零,无感应电流产生,因此不受安培力,根据牛顿第二定律可直接求解加速度的大小.(2)金属棒下滑速度达到稳定时,金属棒所受合外力为零,根据平衡条件求出安培力,然后根据公式求解.【解析】:解:(1)金属棒刚开始下滑的初速为零,没有感应电流产生,金属棒不受安培力,则根据牛顿第二定律:θ﹣μθ ①由①式解得10×(O.6﹣0.25×0.8)24m2 ②故金属棒沿导轨由静止开始下滑时的加速度大小为4m2.(2)设金属棒运动达到稳定时,速度为v,所受安培力为F,棒在沿导轨方向受力平衡θ﹣μθ﹣0 ③此时金属棒克服安培力做功的功率等于电路中电阻R消耗的电功率:④由③、④两式解得10m ⑤故当金属棒下滑速度达到稳定时,棒的速度大小为10m.答:(1)金属棒沿导轨由静止开始下滑时的加速度大小为4m2;(2)该速度的大小为10m.【点评】:解这类问题的突破口为正确分析安培力的变化,根据运动状态列方程求解.18.(11分)如图所示,边长为0.1m正方形线圈在大小为0.5T的匀强磁场中以边为轴匀速转动.初始时刻线圈平面与磁感线平行,经过1s线圈转了90°,求:(1)线圈在1s时间内产生的感应电动势平均值.(2)线圈在1s末时的感应电动势大小.【考点】:交流的峰值、有效值以与它们的关系;交流发电机与其产生正弦式电流的原理.【专题】:交流电专题.【分析】:(1)由法拉第电磁感应定律可求得平均值;(2)分析线框所在位置,感应电流的产生明确此时刻的感应电动势.【解析】:解:(1)由法拉第电磁感应定律可得:平均感应电动势0.005V;(2)1s时,线框与磁场垂直,处于中性面上;故感应电动势为零;答:(1)平均电动势为0.005V;(2)1s末的感应电动势为0.【点评】:本题考查平均电动势和瞬时电动势的计算,要注意正确掌握瞬时电动势的计算方法.。
嗦夺市安培阳光实验学校贵州省思高二物理下学期第一次月考试题一、填空题(1-8题为单选题,9—12题为多选题,每题4分,总分48分)1.自然界的电、热和磁等现象都是相互联系的,很多物理学家为寻找它们之间的联系做出了贡献.下列说法不正确的是( )A.奥斯特发现了电流的磁效应,揭示了电现象和磁现象之间的联系B.欧姆发现了欧姆定律,说明了热现象和电现象之间存在联系C .法拉第发现了电磁感应现象,揭示了磁现象和电现象之间的联系D .焦耳发现了电流的热效应,定量给出了电能和热能之间的转换关系2.很多相同的绝缘铜圆环沿竖直方向叠放,形成一很长的竖直圆筒.一条形磁铁沿圆筒的中心轴竖直放置,其下端与圆筒上端开口平齐.让条形磁铁从静止开始下落.条形磁铁在圆筒中的运动速率( )A.均匀增大 B.先增大,后减小C.逐渐增大,趋于不变 D.先增大,再减小,最后不变3.地球南半球磁场的竖直分量向上,飞机MH370最后在南印度洋消失,由于地磁场的作用,金属机翼上有电势差,设飞行员左方机翼末端处的电势为φ1,右方机翼末端处的电势为φ2,则在南印洋上时( ) A.若飞机从西往东飞,φ1比φ2高 B.若飞机从东往西飞,φ2比φ1高C.若飞机从北往南飞,φ1比φ2高 D.若飞机从南往北飞,φ1比φ2高4.如图所示为一正弦交流电电压随时间变化的图像,下列表达式正确的()A.错误!未找到引用源。
(V)B.错误!未找到引用源。
(V)C.错误!未找到引用源。
(V)D.错误!未找到引用源。
(V)5.可调理想变压器原线圈与一台小型发电机相连,副线圈与灯泡L、可调电阻R、平行板电容器C连成如图所示的电路。
当副线圈上的滑片P处于图示位置时,灯泡L能发光。
要使灯泡变亮,可以采取的方法有 ( )A.增大发动机的转速 B.将滑片P向下滑动C.将可调电阻R减小 D.增大电容器极板间的距离6.如图所示交流电的电流有效值为( )A.2AB.3AC.2D.37.如图所示,有一个等腰直角三角形的匀强磁场区域其直角边长为L,磁场方向垂直纸面向外,磁感应强度大小为B.边长为L、总电阻为R的正方形导线框abcd,从图示位置开始沿x轴正方向以速度v匀速穿过磁场区域.取沿abcda的感应电流为正,则表示线框中电流i随bc边的位置坐标x变化的图象正确的是( )8.如图所示,正方形线框abcd的边长为l,向右通过宽为L的匀强磁场,且l<L,则在线框通过磁场的过程中,线框中的感应电流( )A.一直为顺时针方向 B.一直为逆时针方向C.先为逆时针方向,中间无感应电流,后为顺时针方向D.先为顺时针方向,中间无感应电流,后为逆时针方向9.我国已经制定了登月计划,我射的“玉兔号”月球车成功着陆月球,不久的将来中国人将真正实现登月梦.假如有一宇航员登月后,想探测一下月球表面是否有磁场,他手边有一只灵敏电流表和一个小线圈,则下列推断不正确的是( )A.直接将电流表放于月球表面,看是否有示数来判断磁场的有无B.将电流表与线圈组成闭合回路,使线圈沿某一方向运动,如电流表无示数,则可判断月球表面无磁场C.将电流表与线圈组成闭合回路,使线圈沿某一方向运动,如电流表有示数,则可判断月球表面有磁场D.将电流表与线圈组成的闭合回路,使线圈在某一平面内沿各个方向运动,如电流表无示数,则可判断月球表面无磁场10.如图所示,电阻不计的平行金属导轨固定在一绝缘斜面上,两相同的金属导体棒a、b垂直于导轨静止放置,且与导轨接触良好,匀强磁场垂直穿过导轨平面.现用一平行于导轨的恒力F作用在a的中点,使其向上运动.若b始终保持静止,则它所受摩擦力可能( )A.为0 B.先减小后不变C.等于F D.先增大再减小11.如图5所示,P、Q是两个完全相同的灯泡,L是电阻为零的纯电感,且自感系数L很大.C是电容较大且不漏电的电容器,下列判断正确的是( )A.S闭合时,P灯亮后逐渐熄灭,Q灯逐渐变亮B.S闭合时,P灯、Q灯同时亮,然后P灯变暗,Q灯变得更亮C.S 闭合,电路稳定后,S断开时,P灯突然亮一下,然后熄灭,Q灯立即熄灭D.S闭合,电路稳定后,S断开时,P灯突然亮一下,然后熄灭,Q灯逐渐熄灭12.如图所示,足够长且电阻不计的光滑平行金属导轨MN、PQ竖直放置,间距为L=0.5 m,一匀强磁场磁感应强度B=0.2 T垂直穿过导轨平面,导轨的上端M与P间连接阻值为R=0.40 Ω的电阻,质量为m=0.01 kg、电阻不计的金属棒ab垂直紧贴在导轨上.现使金属棒ab 由静止开始下滑,经过一段时间金属棒达到稳定状态,这段时间内通过R的电荷量为0.3 C,则在这一过程中(g=10 m/s2)( ) A.安培力最大值为0.05 N B.这段时间内下降的高度1.2 m C.重力最大功率为0.1 W D.电阻产生的焦耳热为0.04 J 二、填空题(两小题,每题5分,总分10分)13.(5分)把一个用丝线悬挂的铅球放在电路中的线圈上方,如图所示,在下列三种情况下,悬挂铅球的丝线所受的拉力与铅球不在线圈上方时比较:(1)当滑动变阻器的滑片向右移动时,拉力__________.(2分)(2)当滑片向左移动时,拉力______________.(2分)(3)当滑片不动时,拉力____________.(填“变大”、“不变”或“变小”)(1分)14.(5分)用如图所示的实验装置探究电磁感应现象的规律(1)当有电流从电流表的正极流入时,指针向右偏转,下列说法哪些是正确的( )(2分)A.当把磁铁N极向下插入线圈时,电流表指针向左偏转B.当把磁铁N极从线圈中拔出时,电流表指针向左偏转C.保持磁铁在线圈中静止,电流表指针不发生偏转D.磁铁插入线圈后,将磁铁和线圈一起以同一速度向上运动,电流表指针向左偏(2)某同学在实验过程中发现,灵敏电流计的指针摆动很小,如果电路连接正确,接触也良好,原因可能是电流计灵敏度较低、线圈电阻较大,除此以外还可能是因为_____________________(写一种可能原因)(3分)三、计算题。
——————————教育资源共享步入知识海洋————————2019学年高二下学期第一次月考物理试题一、选择题(本题共有10题,其中1-6为单选题,7-10为多选题,4×10=40分)1. 提出电磁感应定律的物理学家是()A. 库仑B. 奥斯特C. 安培D. 法拉第【答案】D【解析】库仑发现电荷间作用的库仑定律,丹麦物理学家奥斯特发现了电流的磁效应,发现电流周围存在磁场,安培发现通电导线的受磁场作用的安培定则,法拉第发现电磁感应定律,故D正确,A、B、C错误;故选D。
2. 为一金属杆,它处在如图所示的垂直于纸面向里的匀强磁场中,可绕点在纸面内转动;为以为圆心位于纸面内的金属圆环;在杆转动过程中,杆的端与金属环保持良好接触;为电流表,其一端与金属环相连,一端与点良好接触。
当杆沿逆时针方向转动时,某时刻杆的位置如图,则此时刻()A. 有电流通过电流表,方向由;作用于的安培力向右B. 有电流通过电流表,方向由;作用于的安培力向左C. 有电流通过电流表,方向由;作用于的安培力向左D. 无电流通过电流表,作用于的安培力为零【答案】C【解析】试题分析:ab杆切割磁感线,产生感应电动势和感应电流,由右手定则判断感应电流方向,由左手定则判断安培力方向.解:图示位置时,ab杆向左运动,根据右手定则,判断出ab杆中感应电流方向a→b,电流通过电流表,方向由c→d.根据左手定则,作用于ab的安培力向右.故A正确.故选A3. 如图所示电路中,、是两个相同的小灯泡,是一个自感系数相当大的线圈。
电源的电动势为,内阻为。
关于这个电路的以下说法正确的是()A. 开关由闭合到断开瞬间,灯闪亮一下再熄灭B. 开关闭合后,灯立刻亮,而后逐渐变暗,最后亮度稳定C. 开关闭合后,灯立刻亮,而后逐渐变暗,最后亮度稳定D. 开关由闭合到断开瞬间,电流自左向右通过灯【答案】CB、开关闭合到电路中电流稳定的时间内,B灯由于L产生自感电动势逐渐变亮,当线圈对电流没有阻碍时,灯泡亮度稳定,故B错误;C、开关闭合到电路中电流稳定的时间内,A灯立刻亮,当线圈电流阻碍较小后A灯逐渐变暗,当线圈对电流没有阻碍时,灯泡亮度稳定,故C正确;D、开关处于闭合状态,在断开瞬间,线圈相当于电源,电流方向仍不变,所以电流自右向左通过A灯,故D错误;故选C。
高二物理下学期第一次月考(考试时间:90分钟试卷满分:100分)注意事项:1.本试卷分第Ⅰ卷(选择题)和第Ⅱ卷(非选择题)两部分。
答卷前,考生务必将自己的姓名、准考证号填写在答题卡上。
2.回答第Ⅰ卷时,选出每小题答案后,用2B铅笔把答题卡上对应题目的答案标号涂黑。
如需改动,用橡皮擦干净后,再选涂其他答案标号。
写在本试卷上无效。
3.回答第Ⅱ卷时,将答案写在答题卡上。
写在本试卷上无效。
4.测试范围:第一章、第二章(选择性必修第二册人教版2019)。
5.考试结束后,将本试卷和答题卡一并交回。
第Ⅰ卷一、选择题:本题共12小题,每小题4分,共48分。
在每小题给出的四个选项中,第1~8题只有一项符合题目要求,第9~12题有多项符合题目要求。
全部选对的得4分,选对但不全的得2分,有选错的得0分。
1.2021年9月3日,聂海胜示范了太空踩单车,如图甲所示。
太空单车是利用电磁阻尼的一种体育锻炼器材,其原理如图乙所示。
在铜质轮子的外侧有一些磁铁(与轮子不接触),在健身时带动轮子转动,磁铁会对轮子产生阻碍,磁铁与轮子间的距离可以改变。
下列说法正确的是()A.轮子受到的阻力大小与其材料电阻率无关B.若轮子用绝缘材料替换,也能保证相同的效果C.磁铁与轮子间距离不变时,轮子转速越大,受到的阻力越小D.轮子转速不变时,磁铁与轮子间距离越小,受到的阻力越大2.如图所示,平行金属导轨与水平面成θ角,导轨与固定电阻1R 和2R 相连,匀强磁场垂直穿过导轨平面。
有一导体棒ab ,质量为m ,导体棒的电阻与固定电阻1R 和2R 的阻值均相等,与导轨之间的动摩擦因数为μ,导体棒ab 沿导轨向上滑动,当上滑的速度为v 时,受到安培力的大小为F 。
下列说法错误..的是( )A .电阻1R 的电功率为3Fv B .电阻2R 的电功率为6Fv C .整个装置因摩擦而产生的热功率为cos mgv μθD .整个装置消耗的机械功率为()cos F mg v μθ+3.如图所示,一宽为L 的平行金属导轨固定在倾角为θ的斜面上,在导轨上端接入电源和滑动变阻器R ,电源电动势为E 、内阻为r ,一质量为m 的金属棒ab 静止在导轨上,与两导轨垂直并接触良好,整个装置处于磁感应强度大小为B 、方向垂直于斜面向上的匀强磁场中,金属棒的电阻为0R ,导轨电阻不计。
砀山铁中2013-2014学年度第二学期第一次月考试题
高二物理
命题人:齐建庭 审核人:刘欢
一.选择题(每题4分,共48分)
1.关于磁通量的概念,下面说法正确的是
( )
A .磁感应强度越大的地方,穿过线圈的磁通量也越大;
B .磁感应强度大的地方,线圈面积越大,则穿过线圈的磁通量也越大;
C .穿过线圈的磁通量为零时,磁通量的变化率一定为零;
D .磁通量的变化不一定都是由于磁场强弱的变化产生的。
2.关于对楞次定律的理解,下面说法中正确的是
( ) A .感应电流的方向总是要使它的磁场阻碍原来的磁通量的变化;
B .感应电流的磁场方向可以阻止原来的磁通量的变化;
C .感应电流的磁场方向,总是跟原磁场方向相反;
D .感应电流的磁场方向,总是跟原磁场方向相同。
3. 图中的四个图分别表示匀强磁场的磁感应强度B 、闭合电路中一部分直导线的运动速度v 和电路中产生的感应电流I 的相互关系,其中正确是 ( )
4. 一根0.2m 长的直导线,在磁感应强度B=0.8T 的匀强磁场中以V=3m/S 的速度做切割磁感线运动,直导线垂直于磁感线,运动方向跟磁感线、直导线垂直.那么,直导线中感应电动势的大小是 ( )
A .0.48v
B .4.8v
C .0.24v
D .0.96v
5.如图所示,金属环半径为a ,总电阻为R ,匀强磁场磁感应强度为B ,垂直穿过环平面。
电阻为R 2
的导体杆AB ,沿环表面以速度v 向右滑至环中央时,A 、B 两点间的电压为:( )
A .Bav ;
B .
Bav 2
; C .23
Bav ; D .43Bav . 6.如图所示,一闭合金属圆环用绝缘细绳挂于O 点,将圆环拉离平衡位置并释放, 圆环摆动过程中经过匀强磁场区域,则(空气阻力不计) ( )
A.圆环向右穿过磁场后,还能摆至原高度;
B.在进入和离开磁场时,圆环中均有感应电流;
C.圆环进入磁场后离平衡位置越近速度越大,感应电流也越大;
D.圆环最终将静止在平衡位置。
7.如图,电灯的灯丝电阻为3Ω,电池电动势为2V,内阻不计,线圈匝数足够多,其直流电阻为2Ω.先合上电键K,稳定后突然断开K,则下列说法正确的是()
A.电灯立即变暗再熄灭,且电灯中电流方向与K断开前方向相同
B.电灯立即变暗再熄灭,且电灯中电流方向与K断开前方向相反
C.电灯会突然比原来亮一下再熄灭,且电灯中电流方向与K断开前方向相同
D.电灯会突然比原来亮一下再熄灭,且电灯中电流方向与K断开前方向相反
8.如图所示的交流电的电流随时间而变化的图象。
此交流电的有效值是:()。
A.52A B.5A
C.3.5A D.3.52A
9.如下左图所示,让闭合矩形线圈abcd从高处自由下落一段距离后进入匀强磁场,从bc边开始进入磁场到ad边刚进入磁场的这一段时间里,下右图所示的四个V一t图象中,肯定不能表示线圈运动情况的是()
10.如图所示,水平放置的平行金属导轨左边接有电阻R,轨道所在处有竖直向下的匀强磁场,金属棒ab横跨导轨,它在外力的作用下向右匀速运动,速度为v。
若将金属棒的运动速度变为2v,(除R外,其余电阻不计,导轨光滑)则()
A.作用在ab上的外力应增大到原来的2倍
B.感应电动势将增大为原来的4倍
C.感应电流的功率将增大为原来的2倍
D.外力的功率将增大为原来的2倍
11.如图所示,矩形线圈在匀强磁场中匀速转动时,产生的感应电动势最大值为50V,那
么该线圈由图所示位置转过30°时,线圈的感应电动势大小为()
A.50V
B.253V
C.25V
D.10V
12.一矩形线圈绕垂直于匀强磁场并位于线圈平面内的固定轴转动,线圈中的感应电动势e随时间变化如图
所示,下面说法正确的是( )
A.t 1时刻通过线圈的磁通量为零
B.t 2时刻通过线圈的磁通量的绝对值最大
C.t 3时刻通过线圈的磁通量变化率的绝对值最大
D.每当e 改变方向时,通过线圈的磁通量的绝对值都为最大
二.填空题(每空2分,共16分)
13. 英国物理学家____________通过实验首先发现了电磁感应现象。
14.一台发电机产生的电动势的瞬时值表达式为:e = 311sin314t V ,则此发电机产生的电动势的最大值为_______V ,有效值为_______V ,发电机转子的转速为_______转/秒,产生的交流电的频率为______Hz 。
1.414 3.14π=,取 )
15.如下左图有一面积S=100cm 2
的金属环与一电容器相连,电容C=100pF,环中有垂直纸面向里均匀变化的磁场,磁感应强度的变化如下右图,则电容器的带电荷量为_______C 。
16. 在磁感应强度B 为0.4T 的匀强磁场中,让长为0.2m ,电阻为1Ω的导体 a b 在金属框上以6m/s 的速度向右移动,如图所示.此时感应电动势大小为______V .如果R 1=6Ω,R 2=3Ω,其余部分电阻不计.则通过ab 的电流大小为______A 三.计算题(第17题12分,第18题10分,第19题14分,共36分)
17.如图,长L 1宽L 2的矩形线圈电阻为R ,处于磁感应强度为B 的匀强磁场边缘,线圈与磁感线垂直。
将线圈以向右的速度v 匀速拉出磁场,求:
①拉力F 大小;②拉力做的功W ;③通过线圈某一截面的电荷量q 。
18. 如下图中,有一个磁感应强度B=0.10T 的匀强磁场,方向是水平向外.在垂直于磁场的竖直面内放有宽度为L=10cm 、电阻不计、足够长的金属导轨,质量为m=0.20g .有效电阻为R=0.20Ω的金属丝MN 可在
导轨上无摩擦地上下平动,空气阻力不计,g 取10m/s 2,试求
(1)导体棒MN 在下落过程中,产生的感应电流的方向和MN 棒受到的磁场力的方向.
(2)MN 从静止开始释放后运动的最大速度.
19.一矩形线圈,面积是0.05m 2
,共100匝,线圈电阻为2Ω,外接电阻为R =8Ω,线圈在磁感应强度为π1
=B T 的匀强磁场中以300r/min 的转速绕垂直于磁感线的轴匀速转动,如图所示,若从中性面开始计时,求:
(1)线圈中感应电动势的瞬时值表达式。
(2)线圈从开始计时经1/30s 时,线圈中电流的瞬时值。
(3)外电路电阻R 两端电压的瞬时值表达式。
(4)外电路电阻R 上消耗的电功率。
砀山铁中2013——2014学年度第二学期第一次月考试题
高二物理答题卷
一、单项选择题:(每小题4分,共48分)
二、填空题:(每空2分,共16分) 13. ; 14. 、 、 、 。
15. ; 16. ; 。
三、计算题:(第17题12分,第18题10分,第19题14分,共36分) 17.
