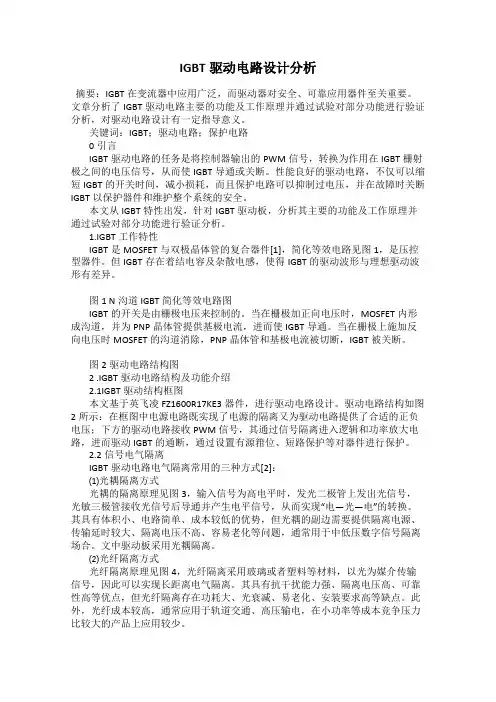

IGBT驱动电路设计

IGBT驱动电路设计分析摘要：IGBT在变流器中应用广泛，而驱动器对安全、可靠应用器件至关重要。

文章分析了IGBT驱动电路主要的功能及工作原理并通过试验对部分功能进行验证分析，对驱动电路设计有一定指导意义。

关键词：IGBT；驱动电路；保护电路0引言IGBT驱动电路的任务是将控制器输出的PWM信号，转换为作用在IGBT栅射极之间的电压信号，从而使IGBT导通或关断。

性能良好的驱动电路，不仅可以缩短IGBT的开关时间，减小损耗，而且保护电路可以抑制过电压，并在故障时关断IGBT以保护器件和维护整个系统的安全。

本文从IGBT特性出发，针对IGBT驱动板，分析其主要的功能及工作原理并通过试验对部分功能进行验证分析。

1.IGBT工作特性IGBT是MOSFET与双极晶体管的复合器件[1]，简化等效电路见图1，是压控型器件。

但IGBT存在着结电容及杂散电感，使得IGBT的驱动波形与理想驱动波形有差异。

图1 N沟道IGBT简化等效电路图IGBT的开关是由栅极电压来控制的。

当在栅极加正向电压时，MOSFET内形成沟道，并为PNP晶体管提供基极电流，进而使IGBT导通。

当在栅极上施加反向电压时MOSFET的沟道消除，PNP晶体管和基极电流被切断，IGBT被关断。

图2驱动电路结构图2 .IGBT驱动电路结构及功能介绍2.1IGBT驱动结构框图本文基于英飞凌FZ1600R17KE3器件，进行驱动电路设计。

驱动电路结构如图2所示：在框图中电源电路既实现了电源的隔离又为驱动电路提供了合适的正负电压；下方的驱动电路接收PWM信号，其通过信号隔离进入逻辑和功率放大电路，进而驱动IGBT的通断，通过设置有源箝位、短路保护等对器件进行保护。

2.2信号电气隔离IGBT驱动电路电气隔离常用的三种方式[2]：⑴光耦隔离方式光耦的隔离原理见图3，输入信号为高电平时，发光二极管上发出光信号，光敏三极管接收光信号后导通并产生电平信号，从而实现“电—光—电”的转换。

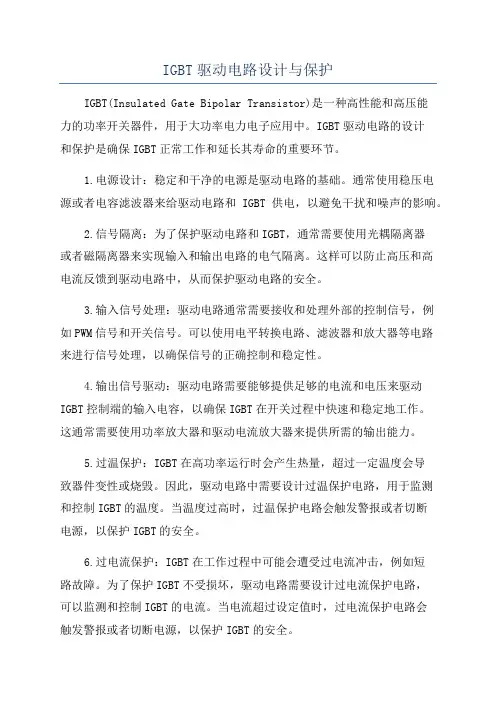

IGBT驱动电路设计与保护IGBT驱动电路是一种用于驱动功率电子器件IGBT（绝缘栅双极型晶体管）的电路，主要用于功率电子应用中的开关控制和保护。

IGBT驱动电路的设计和保护对于确保系统稳定和损坏防止非常重要。

本文将阐述IGBT驱动电路的设计和保护的重要性，并介绍一些常用的IGBT驱动电路设计和保护策略。

一、IGBT驱动电路设计的重要性IGBT是一种高压高电流开关设备，用于控制电流和电压的转换。

因此，IGBT驱动电路具有以下几个重要的设计考虑因素：1.提供足够的电流和电压：IGBT需要足够的电流和电压来确保快速而稳定的开关动作。

因此，驱动电路必须能够提供足够的电流和电压给IGBT。

2.控制IGBT的开关速度：IGBT的开关速度直接影响系统的动态响应和效率。

驱动电路设计必须能够准确控制IGBT的开关速度，以满足系统要求。

3.抵抗环境干扰：由于IGBT驱动电路通常工作在工业环境中，如电磁干扰、温度变化和振动等因素都会对电路的性能产生影响。

因此，设计的驱动电路必须具有足够的抗干扰能力。

二、IGBT驱动电路的设计策略以下是一些常用的IGBT驱动电路设计策略：1.确定驱动电源：根据所需要的电流和电压的大小，选择合适的电源。

一般来说，电源的输出电流应该比IGBT的工作电流大一些，以确保正常工作。

2.确定驱动信号：驱动信号的频率和幅度对于控制IGBT的开关速度非常重要。

根据需求，选择合适的驱动信号频率和幅度。

3.防止电源噪声：使用滤波电路来防止电源噪声对驱动电路的干扰。

滤波电路通常包括电源电容器和滤波电感器。

4.保证信号传输可靠性：使用合适的隔离电路和保护电路来确保信号传输的可靠性。

隔离电路可以防止由于地线干扰引起的信号失真，保护电路可以防止由于过电流和过压导致的IGBT损坏。

三、IGBT驱动电路的保护策略以下是一些常用的IGBT驱动电路保护策略：1.过电流保护：使用合适的过电流保护电路来保护IGBT免受过电流损害。

IGBT驱动电路设计与保护IGBT(Insulated Gate Bipolar Transistor)是一种高性能和高压能力的功率开关器件，用于大功率电力电子应用中。

IGBT驱动电路的设计和保护是确保IGBT正常工作和延长其寿命的重要环节。

1.电源设计：稳定和干净的电源是驱动电路的基础。

通常使用稳压电源或者电容滤波器来给驱动电路和IGBT供电，以避免干扰和噪声的影响。

2.信号隔离：为了保护驱动电路和IGBT，通常需要使用光耦隔离器或者磁隔离器来实现输入和输出电路的电气隔离。

这样可以防止高压和高电流反馈到驱动电路中，从而保护驱动电路的安全。

3.输入信号处理：驱动电路通常需要接收和处理外部的控制信号，例如PWM信号和开关信号。

可以使用电平转换电路、滤波器和放大器等电路来进行信号处理，以确保信号的正确控制和稳定性。

4.输出信号驱动：驱动电路需要能够提供足够的电流和电压来驱动IGBT控制端的输入电容，以确保IGBT在开关过程中快速和稳定地工作。

这通常需要使用功率放大器和驱动电流放大器来提供所需的输出能力。

5.过温保护：IGBT在高功率运行时会产生热量，超过一定温度会导致器件变性或烧毁。

因此，驱动电路中需要设计过温保护电路，用于监测和控制IGBT的温度。

当温度过高时，过温保护电路会触发警报或者切断电源，以保护IGBT的安全。

6.过电流保护：IGBT在工作过程中可能会遭受过电流冲击，例如短路故障。

为了保护IGBT不受损坏，驱动电路需要设计过电流保护电路，可以监测和控制IGBT的电流。

当电流超过设定值时，过电流保护电路会触发警报或者切断电源，以保护IGBT的安全。

7.过压保护：在一些情况下，如电源故障、反馈开关失效等，IGBT 可能会受到过高的电压冲击。

为了保护IGBT不受损坏，驱动电路需要设计过压保护电路，可以监测和控制IGBT的电压。

当电压超过设定值时，过压保护电路会触发警报或者切断电源，以保护IGBT的安全。

电雜术Electronic Technology电子技术与软件工程Electronic Technology & Software Engineering 大功率IG BT驱动电路的设计与实现孙伟(罗克韦尔自动化控制集成（上海）有限公司上海市201201 )摘要：本文基于当前IGBT驱动电路的繁杂的现象，采用光电隔离，隔离电源和离散元件，研究大功率IGBT驱动电路的设计和实现 方法，同时也简要的与小功率的IGBT驱动电路的差异做了对比。

最后以600A的大功率IGBT功率模块FF600R12IP4作为例子对所设计的 电路进行了验证，结果证明此电路可以很好的驱动大功率IGBT，此驱动电路也在公司的产品使用中得到了验证。

关键词：绝缘栅双极晶体管；电路设计；光耦；驱动电路I G B T也称为绝缘栅双极晶体管，集场效应管和电力晶体管的优点于一身，既具有输入阻抗高、工作速度快、热稳定性好和驱动 电路简单的优点，又具有通态电压低、耐压高和承受电流大等优点，产品的用途越来越广泛，驱动方法也是各式各样，可靠的驱动方法尤其重要。

由于I G B T的广泛使用，其产品也越来越多小到几安培，大到几千安培都有。

而且厂家也多，除了国际大厂，越来越多的国 产厂商也在开发I G B T或者I G B T模块。

在工业领域，I G B T主要用做变频器里面的开关器件，而IGBT又是现场损坏最为严重的器件之一，对于大功率的变频产品尤其如 此。

对与变频器应用来说，核心是驱动电路。

驱动电路就是把中央控制器发来的命令，转变成I G B T开关的信号。

因此，驱动电路设 计的好坏直接决定整个设备的稳定性、可靠性和使用寿命。

又因为 I G B T种类繁多，驱动电路也是各式各样，这也增加了 I G B T驱动 电路设计的复杂度。

1IGBT驱动的研究与分析对于I G B T的驱动电路，如果仅仅是对一个I G B T的驱动，那么其驱动电路很简单，只需根据I G B T的特性，提供一个门极驱动电压就行，通常为15V。

IGBT驱动保护电路的详细的设计与如何测试过流保护：1.过流检测器设计：使用电流传感器来检测IGBT的电流，常见的传感器有霍尔效应传感器和电阻式传感器。

根据检测到的电流信号，设计一个比较器电路，比较检测到的电流值与预设的过流阈值。

当电流超过阈值时，比较器输出高电平，触发保护电路。

2.过流保护电路设计：采用一级或多级的电流保护电路，例如使用可控整流器电路、继电器电路或熔断器电路来切断IGBT的电源。

过温保护：1.过温检测器设计：通过温度传感器监测IGBT的温度。

可选用NTC 热敏电阻或热电偶等传感器。

根据检测到的温度信号，设计一个比较器电路，将检测到的温度值与预设的过温阈值进行比较。

当温度超过阈值时，比较器输出高电平，触发保护电路。

2.过温保护电路设计：使用温度控制器（例如PID控制器）来降低IGBT的温度。

可以通过减小机箱内部温度、增加散热和降低IGBT占空比等方式来实现。

过压保护：1.过压检测器设计：使用电压传感器来检测IGBT的输入电压。

可以选用正弦波电流互感器等传感器。

设计一个比较器电路，将检测到的电压值与预设的过压阈值进行比较。

当电压超过阈值时，比较器输出高电平，触发保护电路。

2.过压保护电路设计：可以采用电压降压器或直流开关等方法来控制IGBT的输入电压，将其降低到安全范围内。

1.过电流测试：在设计过程中，设置合理的过电流阈值。

通过电流源提供过电流信号，触发保护电路，验证保护电路的响应时间和准确性。

2.过温测试：在设计过程中，设置合理的过温阈值。

通过加热IGBT 器件，提高其温度，触发保护电路，验证保护电路的响应时间和准确性。

3.过压测试：在设计过程中，设置合理的过压阈值。

通过提供超过预设阈值的电压信号，触发保护电路，验证保护电路的响应时间和准确性。

4.短路测试：将IGBT的输出端短接，触发保护电路，验证保护电路的响应时间和准确性。

5.整体测试：在实际应用中，应全面测试保护电路的性能。

IGBT驱动保护电路的详细的设计与如何测试IGBT（Insulated Gate Bipolar Transistor）驱动保护电路是一种用于保护IGBT的电路设计。

IGBT驱动保护电路的设计目的是保护IGBT免受过电流、过压、过温等异常状态的损害，以确保其稳定和可靠的工作。

以下是IGBT驱动保护电路的设计与测试步骤：设计步骤：1.确定设计指标：根据具体应用的需求，确定IGBT的额定电流、额定电压、最大工作温度等参数，以此为基础进行设计。

2.过电流保护设计：设计过电流保护电路以保护IGBT免受过大电流的损害。

常见的过电流保护电路设计包括电流检测电路、比较电路和触发电路。

电流检测电路通过测量电流大小来判断是否超过额定值，并将信号传递给比较电路。

比较电路将检测到的电流信号与设定的阈值进行比较，并产生触发信号。

触发信号通过触发电路，将其送往IGBT控制电路以实现保护。

3.过压保护设计：设计过压保护电路以保护IGBT免受过大电压的损害。

过压保护电路的设计包括电压检测电路、比较电路和触发电路。

电压检测电路通过测量电压大小来判断是否超过额定值，并将信号传递给比较电路。

比较电路将检测到的电压信号与设定的阈值进行比较，并产生触发信号。

触发信号通过触发电路，将其送往IGBT控制电路以实现保护。

4.过温保护设计：设计过温保护电路以保护IGBT免受过高温度的损害。

过温保护电路的设计包括温度检测电路和触发电路。

温度检测电路通过传感器测量IGBT温度，并将信号传递给触发电路。

触发电路将检测到的温度信号与设定的阈值进行比较，并产生触发信号。

触发信号通过触发电路，将其送往IGBT控制电路以实现保护。

测试步骤：1.测试过电流保护：将设计好的过电流保护电路连接到实际的IGBT驱动电路中。

通过改变输入电流，观察过电流保护电路是否能够及时检测到过大电流，并触发保护动作。

可以通过示波器检测并记录信号的变化情况。

2.测试过压保护：同样将设计好的过压保护电路连接到实际的IGBT驱动电路中。

一种脉冲变压器隔离的IGBT驱动电路的设计研究脉冲变压器隔离的IGBT驱动电路是一种广泛应用于电力电子领域的关键技术，能够有效实现IGBT开关管的高效驱动和隔离保护。

本文将对脉冲变压器隔离的IGBT驱动电路进行设计研究，探讨其原理、设计方法和应用。

一、脉冲变压器隔离的IGBT驱动电路原理脉冲变压器隔离的IGBT驱动电路由输入端、隔离变压器、信号处理电路、输出端等部分组成。

其工作原理如下：输入信号经过信号处理电路进行信号调理和隔离，然后通过隔离变压器进行电气隔离，并通过输出端输出给IGBT管进行控制。

由于脉冲变压器隔离的IGBT驱动电路具有电气隔离、抗干扰能力强等优点，因此在高压、高功率的电力电子设备中得到广泛应用，如逆变器、变频器、交流电源等。

二、脉冲变压器隔离的IGBT驱动电路设计方法1.选择合适的隔离变压器：隔离变压器是脉冲变压器隔离的IGBT驱动电路中的关键部件，其质量直接影响到整个电路的性能。

因此在设计电路时应选择符合要求的隔离变压器，需考虑其绕组匝数、匝比、耐压等参数。

2.设计信号处理电路：信号处理电路对输入信号进行处理和隔离，以适应IGBT的工作要求。

通常包括滤波器、隔离元件、整流电路等部分，保证输入信号干净稳定。

3.设计输出端电路：输出端电路主要是将隔离后的信号输出给IGBT 管，需要考虑输出端的电压、工作频率、功率等参数，以确保可靠且高效地驱动IGBT。

4.搭建和调试电路：设计完成后需要进行电路搭建和调试，检查电路连接是否正确、各部分工作是否正常，如果有问题及时排除。

三、脉冲变压器隔离的IGBT驱动电路应用脉冲变压器隔离的IGBT驱动电路广泛应用于各种高压、高功率电力电子设备中，如逆变器、变频器、交流电源等。

通过电气隔离和高效驱动，提高了电路的稳定性和可靠性，减小了电路对外部干扰的敏感度，在高电压、高频率的环境下能够更好地发挥作用。

综上所述，脉冲变压器隔离的IGBT驱动电路设计研究对于提高电力电子设备的性能和可靠性具有重要意义。

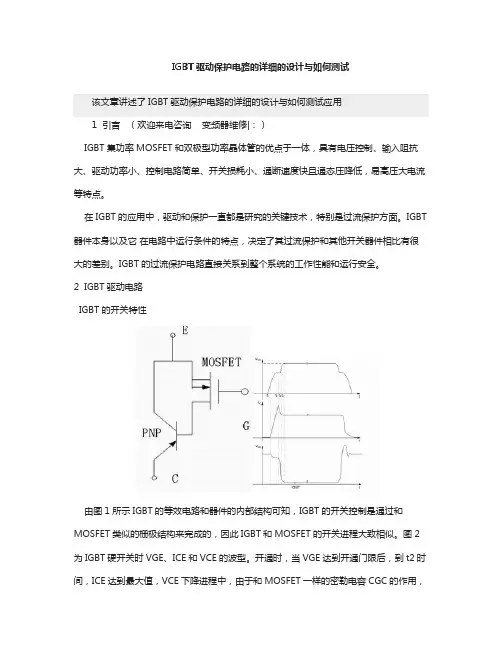

IGBT驱动保护电路的详细的设计与如何测试该文章讲述了IGBT驱动保护电路的详细的设计与如何测试应用1 引言（欢迎来电咨询变频器维修|：）IGBT集功率MOSFET和双极型功率晶体管的优点于一体，具有电压控制、输入阻抗大、驱动功率小、控制电路简单、开关损耗小、通断速度快且通态压降低，易高压大电流等特点。

在IGBT的应用中，驱动和保护一直都是研究的关键技术，特别是过流保护方面。

IGBT 器件本身以及它在电路中运行条件的特点，决定了其过流保护和其他开关器件相比有很大的差别。

IGBT的过流保护电路直接关系到整个系统的工作性能和运行安全。

2 IGBT驱动电路IGBT的开关特性由图1所示IGBT的等效电路和器件的内部结构可知，IGBT的开关控制是通过和MOSFET类似的栅极结构来完成的，因此IGBT和MOSFET的开关进程大致相似。

图2为IGBT硬开关时VGE、ICE和VCE的波型。

开通时，当VGE达到开通门限后，到t2时间，ICE达到最大值，VCE下降进程中，由于和MOSFET一样的密勒电容CGC的作用，栅极电压大体恒定，延缓了IGBT的开通进程，当VCE下降结束，ICE达到稳态值，CGC 作用消失，VGE以较快的上升率达到最大值。

为了降低此效应，应该使栅极驱动源的内阻足够小，增加流经CGC的电流，加速开通速度。

关断时，同样由于密勒电容的效应，当VCE上升的过程中，VGE有一段近似恒定的时间，影响关断的过程。

另外，由于IGBT是双极性器件，在关断过程中有一个少子复合过程，造成关断时的拖尾电流，这是IGBT和MOSFET开关最大的不同点，如图2所示，这也是影响IGBT工作频率的最主要原因。

IGBT驱动电路的要求开通正栅压（欢迎来电咨询网址：变频器维修：）IGBT静态特性曲线所示，IGBT正栅压VGE越大，导通电阻越低，损耗越小。

但是，如果VGE过大，一但IGBT过流，会造成内部寄生晶闸管的静态擎柱效应，造成IGBT失效。

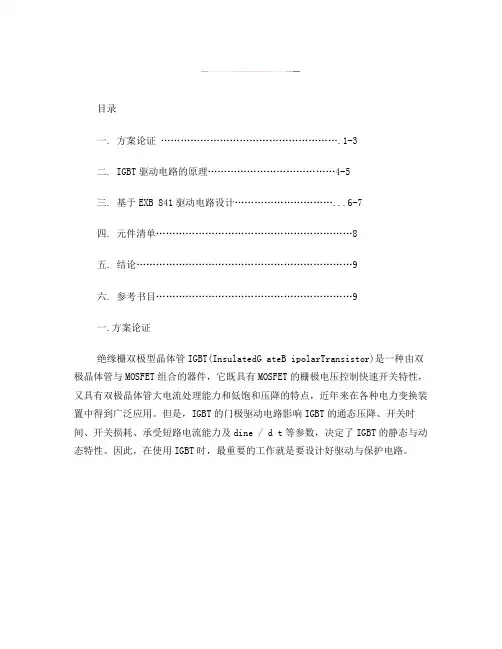

目录一. 方案论证……………………………………………….1-3二. IGBT驱动电路的原理…………………………………4-5三. 基于EXB 841驱动电路设计…………………………...6-7四. 元件清单 (8)五. 结论 (9)六. 参考书目 (9)一.方案论证绝缘栅双极型晶体管IGBT(InsulatedG ateB ipolarTransistor)是一种由双极晶体管与MOSFET组合的器件，它既具有MOSFET的栅极电压控制快速开关特性，又具有双极晶体管大电流处理能力和低饱和压降的特点，近年来在各种电力变换装置中得到广泛应用。

但是，IGBT的门极驱动电路影响IGBT的通态压降、开关时间、开关损耗、承受短路电流能力及dine / d t等参数，决定了IGBT的静态与动态特性。

因此，在使用IGBT时，最重要的工作就是要设计好驱动与保护电路。

典型的IGBT栅极驱动电路一个理想的IGBT 驱动器应具有以下基本性能:(1) 动态驱动能力强,能为IGBT 栅极提供具有陡峭前后沿的驱动脉冲。

当IGBT 在硬开关方式下工作时,会在开通及关断过程中产生较大的开关损耗。

这个过程越长,开关损耗越大。

器件工作频率较高时,开关损耗甚至会大大超过IGBT 通态损耗,造成管芯温升较高。

这种情况会大大限制IGBT 的开关频率和输出能力,同时对IGBT 的安全工作构成很大威胁。

IGBT 的开关速度与其栅极控制信号的变化速度密切相关。

IGBT 的栅源特性呈非线性电容性质,因此,驱动器须具有足够的瞬时电流吞吐能力,才能使IGBT 栅源电压建立或消失得足够快,从而使开关损耗降至较低的水平。

另一方面,驱动器内阻也不能过小,以免驱动回路的杂散电感与栅极电容形成欠阻尼振荡。

同时,过短的开关时间也会造成主回路过高的电流尖峰,这既对主回路安全不利,也容易在控制电路中造成干扰。

（2）能向IGBT提供适当的正向栅压。

IGBT 导通后的管压降与所加栅源电压有关,在漏源电流一定的情况下, u GS越高, uDS就越低,器件的导通损耗就越小,这有利于充分发挥管子的工作能力。

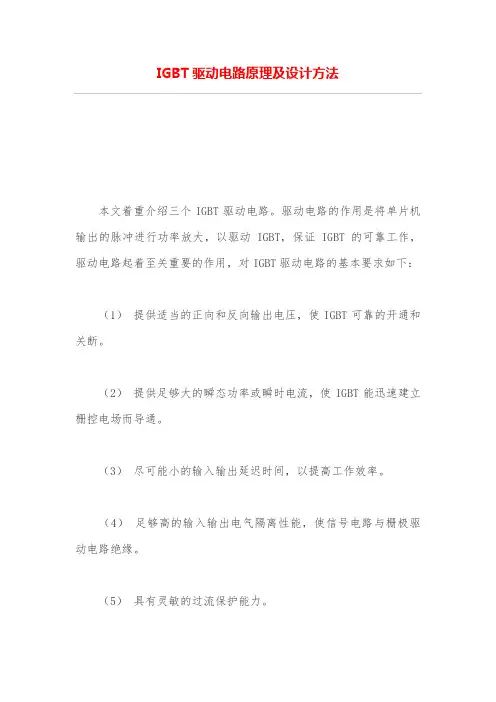

IGBT驱动电路原理及设计方法本文着重介绍三个IGBT驱动电路。

驱动电路的作用是将单片机输出的脉冲进行功率放大，以驱动IGBT，保证IGBT的可靠工作，驱动电路起着至关重要的作用，对IGBT驱动电路的基本要求如下：（1）提供适当的正向和反向输出电压，使IGBT可靠的开通和关断。

（2）提供足够大的瞬态功率或瞬时电流，使IGBT能迅速建立栅控电场而导通。

（3）尽可能小的输入输出延迟时间，以提高工作效率。

（4）足够高的输入输出电气隔离性能，使信号电路与栅极驱动电路绝缘。

（5）具有灵敏的过流保护能力。

驱动电路EXB841/840EXB841 工作原理如图1，当EXB841的14脚和15脚有10mA的电流流过1us以后IGBT正常开通，VCE下降至3V左右，6脚电压被钳制在8V左右，由于VS1稳压值是13V，所以不会被击穿，V3不导通，E点的电位约为20V，二极管VD截止，不影响V4和V5正常工作。

当 14脚和15脚无电流流过，则V1和V2导通，V2的导通使V4截止、V5导通，IGBT栅极电荷通过V5迅速放电，引脚3电位下降至0V，是 IGBT栅一射间承受5V左右的负偏压，IGBT可靠关断，同时VCE的迅速上升使引脚6“悬空”。

C2的放电使得B点电位为0V，则V S1仍然不导通，后续电路不动作，IGBT正常关断。

如有过流发生，IGBT的V CE过大使得VD2截止，使得VS1击穿，V3导通，C4通过R7放电，D点电位下降，从而使IGBT的栅一射间的电压UGE降低，完成慢关断，实现对IGBT的保护。

由EXB841实现过流保护的过程可知，EXB841判定过电流的主要依据是6脚的电压，6脚的电压不仅与VCE 有关，还和二极管VD2的导通电压Vd有关。

典型接线方法如图2，使用时注意如下几点：a、IGBT栅-射极驱动回路往返接线不能太长（一般应该小于1m），并且应该采用双绞线接法，防止干扰。

b、由于IGBT集电极产生较大的电压尖脉冲，增加IGBT栅极串联电阻RG有利于其安全工作。

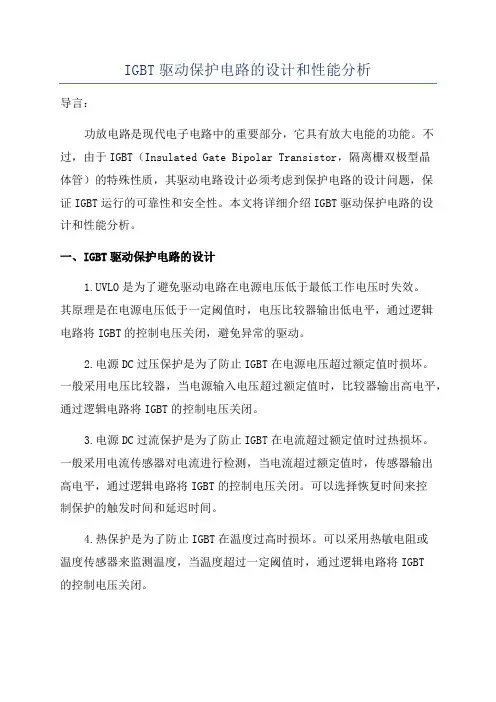

IGBT驱动保护电路的设计和性能分析导言：功放电路是现代电子电路中的重要部分，它具有放大电能的功能。

不过，由于IGBT（Insulated Gate Bipolar Transistor，隔离栅双极型晶体管）的特殊性质，其驱动电路设计必须考虑到保护电路的设计问题，保证IGBT运行的可靠性和安全性。

本文将详细介绍IGBT驱动保护电路的设计和性能分析。

一、IGBT驱动保护电路的设计1.UVLO是为了避免驱动电路在电源电压低于最低工作电压时失效。

其原理是在电源电压低于一定阈值时，电压比较器输出低电平，通过逻辑电路将IGBT的控制电压关闭，避免异常的驱动。

2.电源DC过压保护是为了防止IGBT在电源电压超过额定值时损坏。

一般采用电压比较器，当电源输入电压超过额定值时，比较器输出高电平，通过逻辑电路将IGBT的控制电压关闭。

3.电源DC过流保护是为了防止IGBT在电流超过额定值时过热损坏。

一般采用电流传感器对电流进行检测，当电流超过额定值时，传感器输出高电平，通过逻辑电路将IGBT的控制电压关闭。

可以选择恢复时间来控制保护的触发时间和延迟时间。

4.热保护是为了防止IGBT在温度过高时损坏。

可以采用热敏电阻或温度传感器来监测温度，当温度超过一定阈值时，通过逻辑电路将IGBT的控制电压关闭。

以上是IGBT驱动保护电路常用的保护功能，具体电路设计还需要考虑实际应用场景和对电路性能的要求。

二、IGBT驱动保护电路的性能分析1.保护触发时间：保护触发时间是指在保护条件满足时，保护电路能够及时启动保护动作的时间。

触发时间过长可能导致IGBT损坏。

因此，保护电路设计应尽量缩短触发时间，提高系统响应速度。

2.保护延迟时间：保护延迟时间是指在保护条件满足时，保护电路响应保护动作的时间。

正常情况下，IGBT驱动保护电路应尽量缩短延迟时间，减少IGBT受到异常电压或电流的影响。

但是，过小的延迟时间可能导致误触发保护，影响系统的正常工作。

IGBT驱动电路设计(wait6875编辑)需要解决的问题：1.IGBT为什么要用负压关断而MOS却不需要,米勒效应对IGBT驱动的影响2.IGBT栅极电阻的取值计算3.栅源电容Cg的作用输入电容Ciss=Cge+Cgc输出电容Coss=Cge+Cce反向电容（米勒电容）Crss=Cgc电源供电+16V、-7V：开通电压：为使通态压降最小，同时IGBT又具有较好的承受短路电流能力选择15V±10%的正栅极电压，可完全饱和，且开关损耗最小，12V时通态压降损耗加大，20V时难以实现过流以及短路保护。

（解释：参照PDF可知12V时不完全饱和导通，Rds压降大损耗就大；由Vce和Vgs曲线可知20V时Vce变化小，且允许的短路时间短。

）例：FF75R12KT4的模块,额定电流75A，2倍额定电流150A，允许的短路时间T=1ms Vgs=15V,Ic=75A,Vce=2.2V;Ic=150A,Vce=3.8V,T=1ms;Vgs=19V,Ic=75A,Vce=2.1V;Ic=100A,Vce=2.8V,T=?;这只是资料显示数据，实际中Vce会有偏差,还有温度对Vce的影响,温度越高，Vce越小。

关断电压：由于Cgc电容的存在，当IGBT关断时，电流会通过Rg_int，外部栅极电阻和驱动器，形成回路，并在栅极产生电压Uge=Igc*(Rg_int+R1//R2+Ro),如果Ugc大于IGBT阈值电压，IGBT就会被开通，Uge越大，IGBT就会越接近饱和，这就是IGBT寄生开通（米勒效应）。

这种状态维持时间并不长，大概在几十nS到100nS之间，但是也会导致很高的IGBT损耗，甚至会损坏IGBT，那么有效的方法就是加负压使Ugc(Cgc的电荷)快速泄放。

有些电路没有负压，用自举电路的原理也是一样，但并不是所有都要负压关断，小功率中用0V关断（成本考虑）IGBT栅极负偏电压-VGE直接影响IGBT的可靠运行，负偏电压增高时集电极的浪涌电流明显下降，一般选择-5V到-15V之间，目的是出现噪声仍可关断，并可减小关断损耗的最佳取值为-8V到-10，另外负压越高，需要的栅极充电电流就会越大，对驱动器的要求就会越高。

3.控制电路设计3.1控制电路原理图及分析图3-1 IGBT驱动电路原理图本系统中对逆变部分的控制采用以51单片机为核心的数字控制方式，由51单片机产生的PWM信号控制IGBT的导通与关断，但是51单片机输出的电压和电流较小，不满足驱动IGBT的最小要求，因此需要专门的IGBT驱动电路。

IGBT的驱动电路如下图所示。

单片机从PWM1引脚发出PWM信号，输入TLP250，然后，TLP250从G1和E1输出IGBT的驱动信号，G1和E1分别接到IGBT的栅极和发射极。

为了使IGBT可以加速关断速度，使系统运行更加可靠，当IGBT关断时，使栅极和发射极之间为负电压。

在电路中，采用6V的稳压管2CW7C，供电电压为15V。

当前端输入导通时，栅极和发射极之间产生9V电压，驱动IGBT导通；当前端输入关断时，栅极和发射极之间产生负6V的电压，加快了IGBT的关断，保证了系统的可靠运行。

3.2 驱动电路设计（1）光耦隔离的选型在本设计中，IGBT的驱动采用了东芝公司的TLP250芯片。

TLP250前端最小导通电流为5mA，供电电压为10—35V，输出电流可达1.5A，隔离电压可达2500V，额定工作频率为25KHZ。

并且外围电路简单，工作稳定可靠。

TLP250是8脚DIP封装，适用于栅极驱动的IGBT管和大功率MOSFET管•输入阈值电流: IF=5mA(最大)•电源电流(ICC) : 11mA(最大)•电源电压(VCC): 10~35V•输出电流(IO): ±2.0A(最大)•开关转换时间(tpLH/tpHL) : 0.5µs(最大)•隔离电压: 2500Vrms图3-2 管脚排列(俯视图)1:空置5:地2:正极6:电压输出3:负极7:电压输出4:空置8:电源注：用一个0.1µF陶瓷电容应该连接在8脚和5脚之间来获得稳定的放大增益。

. 错误的走线（绕线）可能会削弱开关的性能。

电容和耦合器之间的总长度不能超过1cm。

全桥逆变电路IGBT模块的实用驱动设计一、本文概述《全桥逆变电路IGBT模块的实用驱动设计》一文旨在深入探讨全桥逆变电路中IGBT（Insulated Gate Bipolar Transistor）模块的高效、可靠驱动技术。

该文以工程实践为导向，结合理论基础与现代电力电子技术的发展趋势，系统地阐述了IGBT模块驱动设计的关键要素、设计原则、常见挑战以及应对策略，旨在为相关领域的工程师和研究人员提供一套全面且实用的驱动设计方案参考。

文章将对全桥逆变电路的工作原理及IGBT模块在其中的核心作用进行简要回顾，强调其作为功率开关器件在电能转换过程中的高效性和可控性。

在此基础上，详述IGBT模块的结构特性、电气性能参数及其对驱动电路的具体要求，包括但不限于阈值电压、开关速度、安全工作区、栅极电荷等关键指标，为后续驱动设计的合理选择与优化奠定理论基础。

本文将聚焦于实用驱动设计的各个环节，从驱动电路拓扑的选择与设计开始，剖析隔离技术、驱动电源、缓冲电路、保护机制等关键组件的设计原则与实现细节。

将特别讨论驱动信号的形成与传输、栅极电阻的计算与选取、dvdt与didt抑制措施、过流与短路保护、过热与欠压保护等关键技术点，旨在确保IGBT模块在各种工况下能够稳定、快速、无损地开关，并有效延长其使用寿命。

进一步地，文中将结合实际应用案例，探讨驱动设计在不同应用场景下的适应性与优化策略，如工业变频器、新能源汽车、不间断电源（UPS）等领域的特定需求与挑战。

通过实例分析，读者将了解到如何根据具体应用条件，如负载特性、工作频率、环境温度、系统效率要求等，灵活调整和优化驱动方案，以实现最佳的系统性能与可靠性。

本文还将探讨驱动技术的最新进展与未来发展趋势，包括智能驱动、集成化驱动解决方案、基于新型半导体材料的驱动技术等前沿研究方向，以启发读者关注并跟进领域内的技术创新，不断提升全桥逆变电路中IGBT模块驱动设计的先进性与竞争力。

IGBT驱动电路的设计周豪IGBT（绝缘栅双极型晶体管）是一种高性能功率半导体器件，广泛应用于交流电机驱动、逆变器、变频器等领域。

IGBT驱动电路是将控制信号转换为IGBT控制信号的关键部分，其设计对于整个功率电子系统的性能和稳定性至关重要。

本文将介绍IGBT驱动电路的设计过程，并讨论一些常见的设计考虑因素。

首先，要考虑到IGBT的特性和工作原理。

IGBT是一种三端器件，其中包含栅极、集电极和发射极。

通过在栅极上施加适当的控制信号，可以控制IGBT的导通和关断。

因此，驱动电路的主要任务是为IGBT提供适当的控制信号，确保其在工作区域内可靠地开关。

在设计IGBT驱动电路时，需要考虑以下几个关键因素：1.电压和电流要求：根据实际应用中IGBT的电压和电流要求，选择适当的驱动电路。

通常情况下，需要提供足够的电压和电流来确保IGBT的正常工作。

2.延迟时间：驱动电路的响应时间必须小于IGBT的开关时间，以确保IGBT在需要时能够迅速响应。

3.抗干扰性能：考虑到工业环境中的各种干扰源，驱动电路必须具有良好的抗干扰性能，以确保IGBT的稳定性和可靠性。

4.安全保护：为了防止过电压、过电流和短路等故障对IGBT的损坏，驱动电路应该设计相应的安全保护功能。

在设计IGBT驱动电路时，通常采用光耦隔离技术。

光耦隔离器件包括发光二极管和光电晶体管，通过光学耦合实现输入和输出电路的电气隔离。

这种技术可以有效地隔离高压和低压电路，提高系统的安全性和可靠性。

一个基本的IGBT驱动电路通常包括输入端、隔离器件、输出端和控制电路。

输入端接收外部控制信号，经过隔离器件隔离后，输出端通过控制电路生成适当的IGBT驱动信号。

在实际设计中，还需要考虑布局、散热和线路抗干扰等因素。

总的来说，设计IGBT驱动电路需要对IGBT的特性和工作原理有深入的了解，同时考虑到电压、电流、延迟时间、抗干扰性能和安全保护等因素。

采用光耦隔离技术可以提高系统的可靠性和稳定性。
