Pro-face操作使用说明书

proface触摸屏使用手册
Proface触摸屏使用手册是一本指导用户如何使用Proface触摸屏的指南。

以下是其主要内容：
1. 概述：介绍Proface触摸屏的特点、功能和优势，以及使用手册的目录和简要说明。

2. 安装和连接：指导用户如何安装和连接Proface触摸屏，包括硬件安装、电缆连接和网络配置等。

3. 启动和关闭触摸屏：介绍如何启动和关闭Proface触摸屏，以及如何进行初始设置和配置。

4. 界面和菜单：详细介绍Proface触摸屏的界面和菜单结构，以及如何使用各种功能和选项。

5. 输入和编辑：指导用户如何使用Proface触摸屏进行输入和编辑操作，包括文本输入、图形绘制、数据输入等。

6. 监控和调试：介绍如何使用Proface触摸屏进行监控和调试操作，包括实时数据监控、报警设置、参数调整等。

7. 备份和恢复：指导用户如何备份和恢复Proface触摸屏的数据，以确保数据安全和可恢复性。

8. 故障排除和维护：提供Proface触摸屏常见故障排除的方法和建议，以及日常维护和保养的注意事项。

9. 附录：提供Proface触摸屏相关的参考资料和技术支持信息，以便用户更好地了解和使用该产品。

总之，Proface触摸屏使用手册是一本全面介绍如何使用Proface触摸屏的指南，可以帮助用户更好地了解和使用该产品，提高生产效率和降低成本。

如需获取更具体的信息，建议查阅相关资料或咨询专业人士。

GP-Viewer EX ԰前言前言为能正确使用本产品，请认真阅读手册。

请务必妥善保管手册，以备随时参考。

注意(1) “GP-Viewer EX”(以下简称为“本产品”)中包含的所有程序和手册的版权均为Pro-face所有。

Pro-face按照本产品CD-ROM中包含的“软件许可协议”授予用户使用本产品的权利。

任何违反上述条款的行为均为日本及国际法规所禁止。

(2) 本手册的内容已经经过彻底的审查，但是，如果您在本手册中发现了任何错误或疏漏，请告知您当地的代理商。

(3) 对因使用本产品而造成的损坏或第三方索赔，Pro-face不承担任何责任。

(4) 本手册中的描述与本产品的实际功能之间可能存在差异。

有关本产品的最新信息将在数据文件(如Readme.txt文件等)和其他文档中另行提供。

在使用产品之前，请参考这些资料及本手册。

(5) 尽管本产品包含和显示的信息可能涉及Pro-face或第三方的无形产权或知识产权，但Pro-face不向任何用户和/或其他第三方担保或授权上述产权的使用。

Pro-face不承担与第三方知识产权有关的任何责任，也不承担与使用本产品所包含或显示信息有关的任何责任。

(6) 本文档中使用的屏幕图像都是在本产品开发过程中截取的。

因此，图像和实际产品之间可能出现微小的差异。

© 2011 Digital Electronics Corporation和普洛菲斯国际贸易(上海)有限公司版权所有，保留所有权利。

商标权利商标权利本手册中使用的所有公司名称或产品名称都是其所属公司的商标名称、商标(包括注册商标)或服务商标。

本产品省略了对这些权利的个别描述。

以下术语有别于正式的商标名称和商标。

商标/商标名称权利所有人Microsoft, Windows, Windows 98, Windows Me,Windows 2000, Windows XP , Windows Vista, Windows 7, Windows Server 2003, Windows Explorer, Microsoft Excel, Microsoft InternetExplorer Microsoft Corporation, USA Intel, PentiumIntel Corporation, USA Pro-faceDigital Electronics Corporation Ethernet Western Digital ElectricCorporation, USA本手册中使用的术语正式商标名称/或商标Windows 2000Microsoft Windows2000操作系统Windows XPMicrosoft WindowsXP 操作系统Windows VistaMicrosoft Windows Vista 操作系统Windows 7Microsoft Windows7操作系统Windows Server2003Microsoft Windows Server2003操作系统瑁危险瑁警告小心注意手册符号和术语安全符号和术语本手册使用如下符号来标注与GP-Viewer EX 的正确操作有关的重要信息。

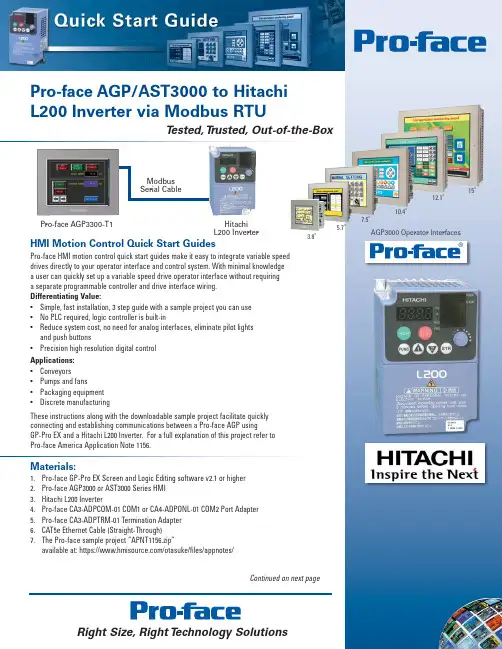

PRO-FACE的操作和应用日本Digital公司的Pro-face GP系列触摸屏工业图形显示器产品是一种连接人类和机器的（主要为PLC）的人机界面（HMI），被称为PLC的脸面。

它是替代传统的控制面板和键盘的智能化操作显示器。

可用于参数设置、数据的显示和存储、并以曲线、动画等形式描绘自动化控制的过程，并可简化PLC的控制程序。

GP-PRO/PB软件将对于一台GP制作的各种画面文件集中在一个工程文件中。

这个单独的工程文件包含了对应于工程的全部数据，用于制作GP的操作画面。

一．慨述1．画面类型：B（BASE）基本画面：运行基本画面，其部分可被定义为窗口，并可用于制作共用图片、动画图片，能被B画面调用。

M（MARK）标记画面：可被B画面调用或用于制作动画。

T（TREND）折线图画面：描绘折线图的座标，刻度，以及设置寄存器定义号，在B 画面中显示。

K（KEY）键盘画面：用于制作设定用输入键盘，内容包括数字、字母、汉字、记号等。

X（TEXT）文本画面：文字信息显示画面。

I（IMAGE）图象画面：登录由BMP文件转化而来的图象内容。

2．GP内部的存储器（LS）地址：表：3.GP-Setup(初始化设置)(1).GP 设定默认(2).I/O 设定默认(3).模式设定默认(4).初始画面设定默认(5).扩展设定默认(6).通讯设定RS422方式四线制波特率19200 数据长度8位奇校验停止位1位错误控制方式是DTR/ER.二.画面编辑器1.菜单[Screen]:是打开、关闭画面的常规操作.[Edit]对图形对象的编辑功能菜单.[View]:画面编辑器的编辑环境的设置,例如工具栏的显示/关闭.[Option]:画面编辑选项.[Draws]:绘图工具.[Tags]:各种Tag功能[Parts]: 各种Part功能[Special]:特殊功能,例如D-Script、数据采样等.[Library]:图形库管理功能.[Windows]:多文档编辑界面的窗口排列.[Help]:有关本软件的帮助.2. Draw的应用在绘图工具中,包含画图(点、直线/连续直线、方形/矩形、圆/椭圆、弧形/饼图、填充、填充多边形、刻度) 、文字输入、画面载入、标记载入等功能.某种类型对象被选中之后,弹出对话窗,在对话窗中设置该对象属性.所有属性被设置完以后,直接通过光标在主画面上描画.3. Part的功能介绍(1)类型概要（2）使用属性单击选中画面的Part,鼠标移动到其四周出现双向尖头鼠标时,可以拖动缩小、放大它.出现四方向的尖头鼠标时,可以按住鼠标左键移动到另外的地方.双击选中画面的Part,出现属性对话框,可以修改各种属性.通常部件的属性包括:ID号(识别号),描述(注释) 、地址、颜色、式样、报警、标签等内容.A.输入注释:对一个部件输入注释.B.输入地址:在地址区输入地址.如果不知道地址输入格式的话,应该通过点击输入地址小图标来选择存储器类型并输入地址.如果地址输入超过范围,它是不允许输入的;并且对有效地址它会自动规格化成标准格式.C.选择部件形状:在对话框左下部,单击[流览器(Browser)]键,打开PDB文件,选择需要的部件.D.选择颜色:通过[形状/颜色(Shape/Color)]设置,确定部件颜色,包括边框、ON/OFF状态、图形等的颜色.E.报警设定:单击“报警设定”,在对话框中设置报警.F.制作标签:标签是在按钮或指示灯前面加注的文字.可以设置标签的颜色、文字大小、文字样式等内容.G.ID号:设置部件时,自动规定一个ID号,该号码表示在当前画面里部件的数量,当某个部件被删除后,其余ID号自动重新排列.(3)功能说明A.开关部件A-1.位开关(Bit Switch):是一种触摸开关,用于改变一个位地址的ON/OFF状态.操作位地址: 输入本开关控制的位的地址.监视器位地址: 当[监视器(Monitor)]复选框被选中时,显示状态能按“监视器位地址”指定的PLC位的ON/OFF状态变化.功能(Function): 位置位(Bit Set):按下时,PLC相应的位被置为ON.(状态保持)位复位(BitReset):按下时,PLC相应的位被置OFF(状态保持)瞬间(Momentary): 按下时,PLC相应的位被置ON,松开后PLC相应的位转为OFF状态.位转化(Bit Invert):每按一次, PLC相应的位状态改变.(ON 变OFF或OFF变ON).互锁(Interiock):选用此功能后,设置的互锁位为ON或OFF状态时,此开关才能对指定的操作位地址起操作作用.A-2.字开关(Word Switch):修改指定字地址(寄存器)的数值的触摸开关.字地址:输入要修改数据的字地址(寄存器号).常数(Constant):输入操作数.为十进制,数据范围是:-32768~32767.功能: 字设定(Word Sit):按下时,常数被写入指定的字地址(寄存器)中.加/减(Add/Sub):按下时指定的字地址(寄存器)中的数据和常数相加后,结果写入该字地址(寄存器).如果常数为负数,则执行减法.位操作(加)(Digit ADD):按下时指定的字地址(寄存器)中的数据加1,但不进位.位操作(减)(Digit SUB):按下时指定的字地址(寄存器)中的数据减1 .半A-3.功能开关(Function Switch) :执行指定功能的触摸开关.功能(Function):上一画面(Previous Screen): 按下时,GP显示屏跳转到前一幅画面.至画面(Go To Screen):按下时,GP显示屏跳转到指定画面.GP复位(Reset GP): 按下时,GP被复位一次.数据记录键( Data Logging Key):设置“数据记录显示”的控制开关.A-4拨动开关(Toggle Switch):将指定的位置位或复位,相当于一个两位置的转换开关.B 灯部件指示灯直接监视相应的PLC位的ON或OFF状态.C表示数据値的图形部件C-1棒图(BAR GRAPHS):以绝对值或相对值形式显示PLC字地址(寄存器)数据,图形中的数值条随着寄存器数据的变化而变化.绝对值:以绝对值形式显示寄存器数据.相对值: 以相对值形式显示寄存器数据.显示模式:选中时,负数数据也可显示.BIT长度:指定字地址中存储的数据Bit长度.输入范围: 指定数据的输入范围.输入编码:选择无编码只能显示正数.选择其它的可显示负数.方向: 棒形图的方向可以设置为:向上、向下、向左、向右.轴分割:对于带刻度的图形,输入分割数.不需刻度将分割数设为0.C-2 饼图(Pie Graphs):在饼图区域内以绝对值或相对值形式反映PLC寄存器数据.确定饼图的起始点,从顶部开始顺时针或从底部开始顺时针显示.C-3 半饼图(Half Pie Graphs): 在半饼图区域内以绝对值或相对值形式反映PLC寄存器数据.C-4 水槽图(Tank Graphs): 在水槽图区域内以绝对值或相对值形式反映PLC寄存器数据.C-5 仪表(Meters):用仪表反映PLC寄存器数据(绝对或相对值),仪表的指针指示数值的大小.D趋势图部件以绝对数据形式反映PLC寄存器数据的变化过程,图形显示随着数据的变化而改变.通道设定:选择通道数,即对几个数据进行采样,显示几条曲线.设定当前通道,选定当前通道号,对每个通道进行字地址(即数据采样对象) 、线型、颜色的设定.E 数据输入显示:通过键盘向指定字地址输入数据.E-1 键盘(Keypads):针对不同数据类型,选择相应类型的键盘.ENT键是确认输入数据,并写入到PLC字地址.E-2 键盘输入显示:用于显示键盘输入数据,并将键盘输入数据写到指定的字地址.触发位地址触发为ON时,键盘输入数据在字地址显示.E-3 报警显示(Alarm display ):当PLC中报警监视位ON时,以列表形式显示报警信息(在“报警编辑器”中登录).E-4 数字显示(Numeric Display):以绝对值形式显示PLC字地址(寄存器)的数据.E-5 信息显示(Message Display):根据PLC字地址数据的变化,显示单行报警信息.在一个信息显示区,可以显示16条信息.E-6日期和时间显示:用于显示GP内部时钟的日期和时间.4.Tag的功能介绍1). Q-tag报警履历显示)(1)概述:用来显示和记录历史上发生过的报警,它有三种方式:现时:显示当前触发的报警.历史:依照发生的次序显示报警信息及报警触发、承认、恢复的时间.记录:显示报警的时间和信息,不管它们何时被触发、承认和恢复.利用Q-tag创建报警摘要的过程如下:首先用兵报警编辑器登记报警信息;接着在GP系统设置中对Q-tag做必要的设定;最后在基本画面创建一个Q-tag..在GP系统设置中可以对报警信息的格式做详细设定,从而把Q-tag设为一个通用模式,适用于所有画面.对于报警控制,位报警记录和字报警记录都适用,但不能混合使用.报警信息可以分块控制.在报警编辑器中,共768条信息可以被登记,但如果用的是字报警记录,字地址的设定不准多于256.(2) Q-tag的设定显示模式:有[现时] 、[历史] 、[记录]三项,可根据需要选择.显示格式:有[公共]和[个别]的选择. [公共]是通用模式, [个别]是单独设定格式.Sub显示:当一个对应于Sub画面号为“0”的报警信息被选中时,这里选择的删除画面就会显示,并清除前幅画面.2).K-tag(键盘输入显示)(1)概述:用来显示数值和字符串数据.需定义触发位和字地址.触发位是允许数据输入的信号,字地址是用来放设定好的数据的.用同一个触发位,可以按照名称次序,依次激活多个K-tag.当[ENT]键被按下时,系统区中状态位的第三位将翻转.数据运算的结果也能被写入(浮点数运算除外).(2). K-tag的设定[自动清除关]:前一个变量没被清除,数据设定区域会一直高亮显示,直到输入下一个值为止.需要清除变量,需按下键盘上的“CLR”键.[自动清除开]:当第一个字符被输入,就会清除前一个变量显示(光标移动键,[ENT]键,[DEL]键和[BS]键除外).[自动清除&输入检查]:在条码数据输入期间,执行“自动清除”功能.并检查输入数据是否与“显示数字号”设定相符,如不符,将不能写入字地址中去.[条码输入]:不仅键盘输入,条码输入同样被认可.(3). k-tag(键盘输入)用来建立字母和数字的输入键的.它和K-tag配合使用,就可以把数据写到指定的字地址中去了.3).趋势图显示(1).概述该功能是用来显示PLC字地址中的值,随时间变化的趋势图.趋势图可显示指定时间从字地址中采样到的值.一个趋势图画面创建后保存,可在基本画面调.一个基本画面上最多可放下8个趋势图.数据格式分绝对和相对.绝对数据可以是二进制和BCD码,相对数据只能是二进制.当使用相对数据时,PLC读取的数据是根据规定的输入范围,自动进行变化的.因此,PLC中的数据计算程序可以省略.(2).图形设定A.图设定[图类型]有“正常”、“笔记录”、“块显示”三种方式.正常显示时,趋势图上是显示指定时间从PLC字地址中采样到的值.数据从“0”开始,按照指定方向显示,当曲线显示到刻度边缘时,清除当前曲线,从起始側重新开始显示.笔记录显示时, 趋势图上也是显示指定时间从PLC字地址中采样到的值.数据从“0”开始,按照指定方向显示.不过它每次是在显示方向上移过一个数据项,最后数据总是显示在刻度的边缘位置.块显示时,相连字地址中的值在指定时间被采样,并在趋势图中以同一条曲线显示.这些关联字地址中的数据,可以作为一个单个的块,通过趋势图监控.B.轴设定[100%高度]:指定Y轴最大值数据的位置,并把它直接设到画面上.[间距]:设定两个显示数据之间的距离.[滚动]: 设定当趋势图显示区域满了之后,多少个数据开始滚动.C.取样:[周期(不触发)]:GP开启后,在指定时间间隔从PLC读取数据.[周期触发]:在指定时间间隔从PLC读取数据. 读取数据的开始、暂停、清除功能依照指定字地址中相关位变化而变化.[仅触发采样]:在任意时间从PLC读取数据.(3).通道设定A.数据格式:[字地址]:指定要显示的数据所存储的地址号.[偏移]:数据存储地址可根据偏移量的设定来设定.4).U-tag (窗口显示)(1).概述U-tag是把一个画面注册为窗口,然后在当前显示的基本画面上显示这个窗口.U-tag指定画面有直接和间接两种方式.U-tag窗口显示有两种方式:全局窗口和局部窗口. 全局窗口是在所有的画面上显示这个窗口. 局部窗口只在特定的基本画面上显示窗口.在同一个画面上最多可显示一个全局窗口和两个局部窗口.(2) U-tag的设定[高速]:选中此项,窗口显示速度加快,但其它tag的显示速度减慢.[字地址]:只对局部窗口显示有效.此处指定的字地址是用来控制窗口显示的几个地址的首地址.[指定画面]有直接和间接两种.如选直接,直接指定要显示的窗口号;如选间接,窗口显示就由字地址控制.5)D-Script/Global-Script1)D脚本能完成一些复杂的工作,大大减轻PLC的负担.分D脚本和全局D脚本. D脚本只在编制此脚本的画面有效. 全局D脚本对所有画面有效.2)登录D脚本:按[添加(ADD)]键,弹出D脚本对话窗.3)触发:用于启动程序,当触发条件成立时,执行该D脚本程序.触发条件有三种:定时(周期)触发,位边沿触发和表达式条件触发.定时(周期)触发:在当前画面显示期间,每隔设定的时间,程序执行一次.位边沿触发:上升沿或下降沿触发时, 程序执行一次.表达式条件触发.: 表达式指某些条件的逻辑运算.当逻辑运算的运算结果由假到真时或逻辑运算的运算结果由真到假时, 程序执行一次.4).功能:用于将一些常用的运算定义为功能块,在各个D脚本中调用.[CALL]:从功能列表中选择一个功能块放置在程序段中.[NEW]:创建一个新的功能块.[EDIT]:编辑功能块.[DEL]:从列表中删除功能块.5．工程管理器之其它编辑器和应用程序1).工程之间的画面复制: 从工程管理器中选择[Utility] → [Screen Copy].2).转化地址和设备类型:可改变设备Tag的地址.地址可以是字地址或位地址.(1).选择工程管理器[Utility]→[Convert Address转换地址]命令.(2).选择是字地址或位地址.(3).输入转换地址范围及更改后起始地址.在完成这一步之前,请确认开始和结束设备类型相同.地址范围内的设备类型不能不同.(4).选择需替代的画面类型.(5).输入需更改的画面号及在报警中的行号.(6).确认正确后,点击[转换].转换的进程会显示出来.(7).在正常结束之前,如要取消地址转换,请单击[取消].3).转换图象：图象数据(BMP文件)可以转化成GP中的图象画面.转化好的图象文件用[Draw]菜单中的[Load Screen载入画面]指令,载入到基本画面,趋势画面或是小键盘画面中.(1).图象数据转化成GP可使用的图象画面有两种方法:一是用工程管理器界面下[Utility]菜单中的[Convert Image转换图象]菜单命令;二是在图象编辑软件将图象“复制”到剪贴板,再到画面编辑里用“粘贴”命令.(这是一般Windows软件的操作方法!)(2).压缩/解压缩图象:如果一个图象画面很大,可以压缩位图来减少字节数,然后把压缩好的图象传到GP系统.使用压缩的图象画面,GP的显示速度会减慢.在软件主画面的[Utility]菜单中,选择[Compress Image压缩位图]菜单命令.选中文件,点击[压缩]或者[解压缩]按钮进行数据压缩、解压缩,完成操作后该画面的状态栏会变成[压缩的] 、[正常的]标记.4).地址引用列表在工程管理器下,依次选择[Utility] →[Global Cross Reference]→[List],可以以表格的形式显示工程中用到的、或者全部的地址范围.在画面编辑器下,依次选择[View]→[Cross Reference List],则可以以表格形式显示当前画面、采样设置或脚本中用到的地址范围.5).工程文件整理、重建工具从Windows的“开始”菜单,依次进入到GP-Pro/PB程序组的菜单,可以找到“Rebuild”工具.它可以用来对发生故障的工程文件进行整理、重构.例如:发生系统崩溃后.6).工程文件比较工具从Windows的“开始”菜单,依次进入到GP-Pro/PB程序组的菜单,可以找到“Project Comp.Tool”工具.它可以用来对两个工程文件进行比较.三.工程的传送、保护与模拟1.工程的传送1).传送的设置从工程管理器或画面编辑器里,选择“传送”命令,出现“Transfer Settings”对话框.[Send Information]Upload Information 是否传送“上载信息”到GP. 没有“上载信息”将不允许GP→计算机的传送.GP System Screen 是否传送“GP系统设置”.建议[Gp Setup]做好设置,进行系统参数传送.Filing Data(CF Data) CF的配方数据传送.[Send To]&[Communications Port]选择通过串行口或者Ethernet传送、以及相应的传送参数(计算机上使用的COM口及速度等).[Transfer Method]Send All Screens 传送所有画面.Automatically Send Changed Screens 传送上次传送以来修改过的画面.(推荐)Send User Selected Sreens 传送选择的画面.[Setup]Automatic Setup 自动.如果没有系统则自动传送.(推荐)Force System Setup 强制.建议系统软件升级时执行.Do not Perform Setup 不执行.Simulation 用计算机模拟PLC的功能.如果需要使用模拟功能,必须选择此项并进行传送.如果要恢复正常与PLC的通讯,必须去掉此项再次进行传送.Setup CFG file GP OFFLINE菜单的语言.2).Password 口令保护传送时可以设置一个传送保护口令,同时限制画面数据的下载和上载.2. 从计算机传送画面到GP 简称“下载”.传送之前,会有编译检查过程.如果检查有错误,将不能下载.3. 从GP传送画面到计算机. 简称“上载”.如果GP里没有“上载信息”,将不允许GP 计算机的传送.有“上载信息”时,还可能进行传送口令保护.4. 模拟1)模拟步骤模拟功能可以在没有PLC的情况下,用计算机模拟PLC与GP 进行通讯,以便调试画面程序.过程: 如果需要使用模拟功能,必须选择simulation并进行传送.从工程管理器菜单或者工具栏按钮启动“simulate”.这时将自动进行simulation的检查.如果没有传送simulation选项,不能进入下一步.在simulation窗口里,通过“start”“stop”按钮或菜单命令,可以方便地开始、停止模拟功能.如果要恢复正常与PLC的通讯,必须去掉simulation并再次进行传送.2)模拟窗口的画面说明可以模拟画面号、模拟切换画面、选择数据输入/显示格式、开始/结束模拟、退出模拟、以及模拟各种内容,显示当前画面中Tag、部件的信息和状态,显示或改变系统数据区.四．电气量显示时的相关值的设定依据；1．电压：1）INPUT RANGE MAX=画面最大值*400/PT2）DISPLAY RANGE MAX=画面最大值*10的N次冕（N为小数点位数）2．电流：1）INPUT RANGE MAX=画面最大值*18/CT2）DISPLAY RANGE MAX=画面最大值*10的N次冕（N为小数点位数）3．功率：1）INPUT RANGE MAX=画面最大值*5630/PT/CT2）DISPLAY RANGE MAX=画面最大值*10的N次冕（N为小数点位数）4．3U0：1）INPUT RANGE MAX=画面最大值*42）DISPLAY RANGE MAX=画面最大值*10的N次冕（N为小数点位数）5．频率：1）INPUT RANGE MIN=4500；INPUT RANGE MAX=5500；2）DISPLAY RANGE MIN=4500；DISPLAY RANGE MAX=5500；6．Cos：1）INPUT RANGE MAX=画面最大值*10002）DISPLAY RANGE MAX=画面最大值*10的N次冕（N为小数点位数）。

proface触摸屏使用手册一、概述触摸屏技术触摸屏技术是一种人机交互界面，通过感应原理捕捉用户手指在屏幕上的操作，并将其转化为计算机指令。

触摸屏技术广泛应用于各种电子产品，如手机、平板、工控设备等。

本文将为您介绍如何使用Proface触摸屏，以及相关操作方法和注意事项。

二、Proface触摸屏产品特点1.高灵敏度：Proface触摸屏具有出色的灵敏度，可以精确捕捉用户手指的操作。

2.耐用性：采用高品质材料制作，具有良好的耐磨、耐刮性能。

3.宽视角：支持多角度观看，不易受环境光线影响。

4.兼容性：兼容多种操作系统和应用软件。

三、触摸屏基本操作方法1.单击：用手指轻轻点击触摸屏，实现点击操作。

2.拖动：按住触摸屏上的图标或文本，将其拖动到指定位置。

3.放大缩小：用手指捏合或张开，实现图片或文本的放大或缩小。

4.滑动：手指在触摸屏上沿同一方向滑动，实现页面滚动或菜单切换。

四、触摸屏高级功能与应用1.多点触控：支持多个手指同时进行操作，如缩放、旋转等。

2.手势识别：识别特定手势，实现快捷操作，如拂手切换页面。

3.应用软件：利用触摸屏特性开发出各种实用应用程序，如电子画板、游戏等。

五、触摸屏维护与故障处理1.保持清洁：定期清洁触摸屏，避免灰尘和污垢影响灵敏度。

2.避免阳光直射：避免长时间暴露在阳光下，以免影响触摸屏寿命。

3.关闭电源：不使用时，请关闭触摸屏设备电源，延长产品使用寿命。

4.故障处理：如遇触摸屏失灵或其他故障，请参照产品说明书或联系售后服务。

六、安全与环保注意事项1.遵守安全操作规程：在使用触摸屏设备时，请遵守相关安全规定，以免发生意外。

2.节能环保：合理使用触摸屏设备，节约能源，减少环境污染。

通过以上内容，相信您已经对Proface触摸屏有了更深入的了解。

proface触摸屏使用手册摘要：I.引言- 介绍Proface 触摸屏II.安装与连接- 安装步骤- 连接方式III.基本操作- 触摸屏启动- 屏幕布局与按键功能- 菜单栏与操作界面IV.高级功能- 数据输入与编辑- 配方功能- 通信与数据传输V.维护与故障排除- 常见问题与解决方法- 背光灯更换- 软件升级VI.结论- 总结Proface 触摸屏的特点与优势正文：Proface 触摸屏是一款广泛应用于工业自动化领域的先进设备，凭借其出色的性能与便捷的操作，赢得了广大用户的青睐。

本文将为您详细介绍Proface 触摸屏的使用手册，帮助您更好地掌握这款设备的操作方法与技巧。

首先，我们来了解一下Proface 触摸屏的安装与连接。

在安装过程中，请确保设备电源已经关闭，按照安装步骤依次将触摸屏固定在所需位置。

在连接方面，根据您的实际需求选择适当的连接方式，如使用RS-422 通信线连接等。

接下来，我们将为您介绍Proface 触摸屏的基本操作。

设备启动后，您将看到一个简洁明了的屏幕布局，以及各种功能按键。

通过熟练掌握这些按键的功能，您可以轻松地实现触摸屏的控制与操作。

此外，Proface 触摸屏还提供了丰富的菜单栏与操作界面，方便您快速地设置设备参数与功能。

在高级功能方面，Proface 触摸屏提供了诸多实用功能，如数据输入与编辑、配方功能以及通信与数据传输等。

这些功能将大大提高您在工业自动化领域的生产效率与操作便利性。

当然，在设备使用过程中，可能会遇到一些问题。

本手册还为您提供了常见问题与解决方法，以及背光灯更换、软件升级等相关维护与故障排除措施。

通过这些方法，您可以确保Proface 触摸屏始终保持良好的工作状态。

总之，Proface 触摸屏凭借其优越的性能、便捷的操作以及强大的功能，成为了工业自动化领域的理想选择。

这份文件将引导您完成您PC上的专有供应商特定软件安装。

您的管理者可为您提供额外的或其他说明。

该文档为标准说明可能不适用于特定的解决方案。

请访问我们的网站获取文档和固件的最新版本：版本：2.1，2014年3月目录1.概述 32.设置Pro-face面板的IP地址 33.使用LinkManager连接到面板 54.使用Pro-face GP软件连接 6 4.1.使用GP Pro EX（USB）连接6 4.2.使用GP Pro EX（以太网）连接8 4.3.使用GP Viewer EX （仅以太网）连接105.使用VMWare下WindowsXP 的以太网连接11 声明 131. 概述本指南将帮助您设置放置在客户现场使用的Pro-face设备，并使用在电脑中安装的GP Pro EX，WinGP与/或GP-Viewer EX软件进行远程连接。

本指南梗概：▪你有一个安装在你的电脑上的LinkManager并拥有其证书允许您连接到SiteManager的设备上。

▪你拥有Pro-face面板与并安装了GP Pro EX，WinGP与/或GP-Viewer EX 软件。

▪你在远程SiteManager上已配置并添加了Pro-face / Ethernet设备，并且SiteManager能与面板通信▪支持USB连接的面板（如AGP3300或GP-4201T），设备类型必须配置为Pro-Face / USB Adapter。

请注意，此连接类型需要SiteManager型号支持USB设备，最低SiteManager版本13035和LinkManager版本13025。

▪使用GP Pro4.0和USB连接的设备需要SiteManager版本15123以上以防止Windows蓝屏。

▪有些GP4000面板会使用USB TypeA-MiniB电缆工作，但如果你遇到连接问题，您应该使用USB TypeA-TypeA电缆（PROFACE编号CA3-USBCB-01） - 这也使用在GP-Pro的监控功能中。

PRO-FACE 操作说明一.如何进入PRO-FACE程序点选桌面上如下图PRO-FACE的icon点选后出现如下图的画面再几秒后，出现如下图的PRO-FACE窗口二.如何开启新的程序点选Project功能下的New选项icon点择后出现如下图的New窗口在Descriptior内写入对新程序的描述在GP Type内选择PRO-FACE硬件接口的型号完成上述设定后，再点选OK即可。

三.如何开启已存在的档案点选Project功能下的Open选项icon点选后出现如下图之Select窗口，点选欲开启之档案或直接输入欲开启之文件名，再点选“打开”icon即可。

四.如何修改GP type (人机界面型号)在PRO-FACE窗口中，若GP型号不对时，可直接在下图主窗口中直接做修改。

修改方法为点选如下图红色框框所圈之icon，点选后出现如下图之Change GP Type窗口，拉出下拉式窗口后，直接点选欲修改的GP Type，再点选”OK”即可。

五.如何从PRO-FACE读取数据到PC要将存于PRO-FACE硬件的程序数据时，可点选Transfer功能下的Transfer 选项icon点选后出现如下图之Transfer窗口进入Transfer窗口后，先点选如下图红色框所圈之Transfer Settings icon，在进入Transfer Settings子窗口后，确认下述各项目的设定值Communication Port – COM1Baud Rate – 9600Setup – Do Not Perform Setup在回到Transfer窗口后，点选如下图所示之Receive icon即可由PRO-FACE硬体上读取数据到PC上。

六.如何从PC上写入数据到PRO-FACE要从PC上写入数据到PRO-FACE，方法如读取PRO-FACE的数据到PC上一样，但在最后是点选如下图红色框所框之Send icon 即可。

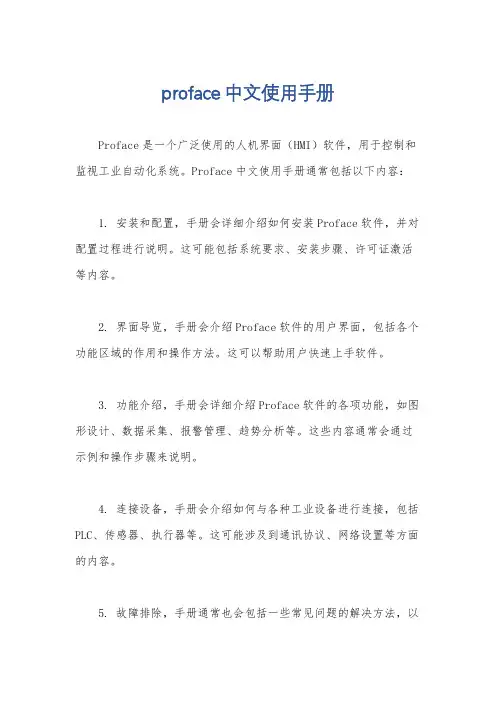

proface中文使用手册
Proface是一个广泛使用的人机界面（HMI）软件，用于控制和监视工业自动化系统。

Proface中文使用手册通常包括以下内容：
1. 安装和配置，手册会详细介绍如何安装Proface软件，并对配置过程进行说明。

这可能包括系统要求、安装步骤、许可证激活等内容。

2. 界面导览，手册会介绍Proface软件的用户界面，包括各个功能区域的作用和操作方法。

这可以帮助用户快速上手软件。

3. 功能介绍，手册会详细介绍Proface软件的各项功能，如图形设计、数据采集、报警管理、趋势分析等。

这些内容通常会通过示例和操作步骤来说明。

4. 连接设备，手册会介绍如何与各种工业设备进行连接，包括PLC、传感器、执行器等。

这可能涉及到通讯协议、网络设置等方面的内容。

5. 故障排除，手册通常也会包括一些常见问题的解决方法，以
及故障排除的步骤和技巧。

6. 最佳实践，手册可能会提供一些在特定场景下的最佳实践，帮助用户更好地利用Proface软件来提高生产效率和质量。

总之，Proface中文使用手册会全面介绍软件的安装、配置、功能、连接设备、故障排除以及最佳实践，帮助用户更好地使用这一工业自动化软件。

希望这些信息能够对你有所帮助。
