《电磁铁与自动控制》单元测试卷(可编辑修改word版)

《第十五章电磁铁与自动控制》单元测试卷及答案班级姓名得分一、选择题（每空只有一个正确答案，把你认为正确答案的序号填写在题后的括号内，不选或错选得0分）1．磁体上______________地方叫磁极，每个磁体都有_________极和_________极．条形磁铁磁性最强的地方是_________，磁性最弱的地方是_________。

2．能够长期保持磁性的磁体叫做_________，它包括_________磁体和_________磁体。

3．被磁化的铁棒离开磁体后，铁棒的磁性将_________，被磁化的钢棒离开磁体后，钢棒仍_________，因此常用钢来制造_________。

4．磁极间的相互作用是通过_________而发生的，同名磁极_________，异名磁极_________。

磁体周围的磁感线都是从磁体的_________极出来，回到磁体的_________极。

5．地磁北极在地球的_________极附近，地磁南极在地球的_________极附近。

6．1820年，丹麦科学家_________通过实验发现通电导体周围存在着磁场．电流的磁场方向跟____________有关。

7．通电螺线管周围的磁感线分布与_________相似，它两端的磁极与_________有关，可以用_________判断通电螺线管的极性跟电流方向的关系。

8．在通电螺线管内插入铁芯，它的_________会大大加强．把螺线管紧密地绕在铁芯上，构成_________。

电磁铁通电时_________磁性，断电时_________磁性．通入电磁铁的电流越大，它的磁性_________。

9．话筒的作用是：当人对着话筒说话时，声波使话筒里振动膜做相应振动，使金属盒里的发生忽松忽紧地挤压变化，它的_________也就随之发生忽大忽小的变化，这时电路里就产生了强弱按声音振动而变化的_________。

10．在电话机的构造中，利用电磁感应原理工作的是_________，利用电流的磁效应工作的是_________。

九年级下册物理《第十六章电磁铁与自动控制》单元测试题姓名:________ 班级:________ 成绩:________一、单选题1 . 如图所示的电路中，电源电压不变，R为滑动变阻器．闭合开关S后，在滑片P向右移动过程中，下列说法正确的是A．电流表A1的示数变小，灯泡变暗B．电流表A的示数变小，电压表V的示数变大C．电压表V的示数不变，电路的总功率变大D．电压表V的示数不变，灯泡的亮度不变2 . 如图所示的“吸引现象”是由静电引起的是（）A．磁铁吸引铁钉B．摩擦过的气球吸引头发C．压紧的铅柱互相吸引D．吸盘吸在墙壁上3 . 塑料梳子梳头发时，头发容易被梳子“黏”起，下列现象中“黏”的原因与其相同的是A．用硬纸片盖住装满水的玻璃杯，倒置后，纸片“黏”在杯口上B．电视里讲解棋类比赛时，棋子可以“黏”在竖直悬挂的棋盘上C．在干燥的天气里，化纤布料的衣服容易“黏”在身上D．两个铅杆底面削平挤压后能“黏”在一起4 . 如图所示．小车在磁体间的相互作用下悬浮于水平平直轨道上．按下控制开关，小车左端的螺旋桨开始转动，小车由静止开始沿轨道向右运动，速度逐渐增大；一段时间后，小车右端的螺旋桨也开始转动，最终在两个螺旋桨转速的自动调节下，小车可以停在轨道上．下列说法中正确的是A．小车静止悬浮在轨道上时，只受到重力作用B．小车静止悬浮在轨道上时，受到竖直向上的磁力C．小车向右运动的过程中，所受合力一定为零D．小车速度增大的过程中，小车的所受合力一定要增大5 . 如图所示是小明自制的一个带有电磁铁的木船模型。

将它放入水中漂浮，船头指向东。

闭合开关S当船静止时，说法正确的是（）A．电磁铁的A端为N极B．电磁铁的B端为S极C．船头指向北方D．船头指向南方6 . 关于能源、材料、信息的说法正确的是（）A．核电站是利用化学能来发电的B．磁卡和VCD光碟都应用了磁性材料C．光波、电磁波、超声波都可以在真空中传播D．无线电广播、卫星电视、移动电话都是靠电磁波传递信息的。

1 . 以下有关电与磁现象的说法中，错误的选项是〔〕A ．磁场对放入其中的磁性物质有力的作用B ．法拉第最先觉察电磁感应现象，发电机就是依据电磁感应现象制成的C ．奥斯特试验说明通电导线四周存在磁场D ．电磁铁的磁性强弱与电流方向、电流大小和匝数都有关2 . 汽车清洗机是产生高压水冲洗车辆外表污垢的机器，其动力设备主要是电动机，图中能说明电动机工作原理的是．3 . 关于磁场、电磁波，以下说法正确的选项是〔〕2023 年沪粤版九下物理第十六章《电磁铁与自动把握》单元测试题姓名:班级: 成绩:A ．电磁波在真空中传播的速度是3×105m/sB ．通电直导线四周存在磁场，通电弯曲导线四周不存在磁场C ．光纤通信是利用光经屡次反射进展传输光信号的一、单项选择题A ．B ．C ．D ．4 . 如以下图，甲、乙是两个没有磁性且靠得较近的铁块，它们之间没有力的作用．假设在它们下面放一个磁体， 则甲和乙〔 〕A ．有力作用，相互排斥B ．有力作用，相互吸引C ．照旧没有力的作用D ．以上说法都有可能5 . 如以下图，闭合开关S ，以下说法正确的选项是〔〕6 . 在争论磁场试验时，不留神将铁屑洒在了课桌上，为了收集铁屑，小红想用磁铁直接吸引铁屑；同组试验的小明则建议用塑料袋或白纸包裹住磁铁后去吸引铁屑。

比较这两种方法，你认为[ ]7 . 如以下图是磁现象的四幅示意图，其中关于小磁针指向或磁感线方向不正确的选项是A. 电磁铁的左端是S 极B. 电磁铁的左端是N 极C ．将电池正负极对调，电磁铁左端的极性不变D ．滑动变阻器的滑片P 向左移动时，电磁铁的磁性减弱A ．小红的方法可行，小明的方法不行行B ．小明的方法可行，小红的方法不行行C ．小红和小明的答案都可以，但小红的方法好些。

D ．小红和小明的答案都可以，但小明的方法好些。

D ．小磁针在地球外表静止时N 极所指的方向是地理的南极9 . 以下关于电与磁的说法错误的选项是A ．地磁场的南极在地理的北极四周B ．电磁起重机的工作原理是电流的磁效应C ．动圈式话筒与电动机的工作原理一样D ．发电机的工作原理是电磁感应现象10 . 如以下图，某同学争论磁体间相互作用力大小时，用测力计吊着一磁体沿水平方向从水平放置的条型磁铁的 A 端移到B 端的过程中，能表示测力计示数与水平位置关系的图是〔 〕8 . 在如以下图的四种电路图中，电路连接正确且电流表测L1 电流的图是A ．B ．C ．D ．A ．B ．C ．D ．A．B．C．D．二、多项选择题11 . 如以下图，①②③④为探究电磁规律的四个试验，abcd 为电磁规律的应用实例，箭头表示规律和应用的对应关系，其中对应关系正确的选项是A．B．12 . 在争论蹄形磁体四周磁场分布的试验中，将蹄形磁体上面放一块有机玻璃，玻璃上撒一层铁屑．轻小扣打玻璃，可以看到小铁屑有规章地排列起来，关于该试验的过程，以下说法正确的选项是〔〕A．撒在磁体四周的每个小铁屑都被磁化，相当于一个个小磁针B．利用这些小铁屑就完全可以确定蹄形磁体四周磁场的方向C．试验中为了确定蹄形磁体四周产生的磁场的方向，要在蹄形磁体不同的位置放置一些磁极的小磁针D．小扣有机玻璃，减小小铁屑与有机玻璃间的摩擦，便于小铁屑转动13 . 如以下图，是我国早期的指南针——司南，东汉学者王充在《论衡》中记载：“司南之杓，投之于地，其柢指南”，说的是把自然磁石磨成勺子的外形，放在水平光滑的“地盘”上，静止时它的长柄〔柢〕指向南方。

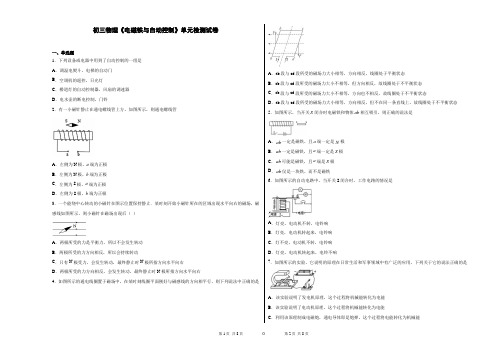

初三物理《电磁铁与自动控制》单元检测试卷一、单选题1．下列设备或电器中用到了自动控制的一组是A．调温电熨斗，电梯的自动门B．空调机的遥控，日光灯C．楼道灯的自动控制器，风扇的调速器D．电水壶的断电控制，门铃2．有一小磁针静止在通电螺线管上方，如图所示，则通电螺线管A．左侧为N极，a端为正极B．左侧为N极，b端为正极C．左侧为S极，a端为正极D．左侧为S极，b端为正极3．一个能绕中心转动的小磁针在图示位置保持静止．某时刻开始小磁针所在的区域出现水平向右的磁场，磁感线如图所示，则小磁针在磁场出现后（）A．两极所受的力是平衡力，所以不会发生转动B．两极所受的力方向相反，所以会持续转动C．只有N极受力，会发生转动，最终静止时N极所指方向水平向右D．两极所受的力方向相反，会发生转动，最终静止时N极所指方向水平向右4．如图所示的通电线圈置于磁场中，在某时刻线圈平面刚好与磁感线的方向相平行，则下列说法中正确的是A．ab段与cd段所受的磁场力大小相等、方向相反，线圈处于平衡状态B．ab段与cd段所受的磁场力大小不相等，但方向相反，故线圈处于不平衡状态C．ab段与cd段所受的磁场力大小不相等，方向也不相反，故线圈处于不平衡状态D．ab段与cd段所受的磁场力大小相等、方向相反，但不在同一条直线上，故线圈处于不平衡状态5．如图所示，当开关S闭合时电磁铁和物体ab相互吸引，则正确的说法是A．ab一定是磁铁，且a端一定是N极B．ab一定是磁铁，且a端一定是S极C．ab可能是磁铁，且a端是S极D．ab仅是一块铁，而不是磁铁6．如图所示的自动电路中，当开关S闭合时，工作电路的情况是A．灯亮，电动机不转，电铃响B．灯亮，电动机转起来，电铃响C．灯不亮，电动机不转，电铃响D．灯亮，电动机转起来，电铃不响7．如图所示的实验，它说明的原理在日常生活和军事领域中有广泛的应用，下列关于它的说法正确的是A．该实验说明了发电机原理，这个过程将机械能转化为电能B．该实验说明了电动机原理，这个过程将机械能转化为电能C．利用该原理制成电磁炮，通电导体即是炮弹，这个过程将电能转化为机械能D．利用该原理可制成话筒，将声音的能量转化为电能.二、多选题8．如图所示是一种气压报警器的工作原理图，当气压达到某一设定值时，活塞向右移动，与触点a、b 连通，报警器就会自动报警．下列说法不正确的是（）A．活塞由金属制成，相当于控制电路的开关B．红灯和绿灯串联在电路中，可以同时工作C．气压正常时，电磁铁具有磁性，绿灯亮D．气压超限时，电磁铁具有磁性，红灯亮9．下列关于物理概念的说法中，错误的是A．如果两个力大小相等，方向相反，且作用在同一直线上，这两个力就彼此平衡B．电流通过导体产生的热量与导体中的电流成正比，与导体的电阻成正比，与通电时间成正比C．物体内部所有分子热运动的动能和分子势能的总和，叫作物体的内能D．在磁场中某一点，小磁针静止时S极所指的方向就是该点的磁场方向10．如图所示为用热敏电阻2R和电磁继电器等组成的一个简单的仓库防火报警系统，其中热敏电阻2R的阻值会随温度的升高而减小，电源与电磁继电器、热敏电阻等组成控制电路。

2023-2024学年沪粤版初中物理单元测试学校：__________ 班级：__________ 姓名：__________ 考号：__________注意事项：1．答题前填写好自己的姓名、班级、考号等信息;2．请将答案正确填写在答题卡上;一、选择题（本大题共计16小题，每题3分，共计48分）1.如图所示弹簧测力计下挂着一条形磁铁，L是电磁铁。

闭合开关S，待弹簧测力计示数稳定后，再缓慢向a端移动滑动变阻器的滑片P．在这一过程中，下列说法正确的是（）A. 电磁铁的上端为S极B. 条形磁铁的重力变大C. 弹簧测力计的示数变小D. 弹簧测力计的示数变大【答案】D【解析】 A 、由图可知，电流由螺线管的下方流入，由右手螺旋定则可知螺线管上端为N极，下端为S极，故A错误；B、条形磁铁的重力与质量有关，质量不变，重力不变，故B错误；CD、向a端移动滑动变阻器的滑片P，滑动变阻器接入电路的阻值变大，电流变小，磁性变弱；因螺线管与磁铁相对的磁极为同名磁极，相互排斥；磁性变弱，则螺线管与磁铁之间的斥力减小，弹簧测力计示数变大，故C错误，D正确。

2.小关在探究磁现象的活动中能够实现的是（）A. 用小磁针吸起铜块或铝块B. 用放大镜能看到磁铁周围的磁感线C. 用磁铁吸起铜导线制成的通有电流的轻质螺线管D. 把小磁针放在磁铁周围的任何位置，静止后小磁针的北极都指向地理北极【答案】C【解析】解： A．小磁针具有磁性，只能吸引铁、钴、镍等金属，不能吸引铜或铝，故 A错误；B．磁感线实际不存在，所以用放大镜也不能看到磁铁周围的磁感线，故 B错误；C．铜导线制成的轻质螺线管通过电流时，周围会产生磁场，所以用磁铁能够吸起铜导线制成的通有电流的轻质螺线管，故 C正确；D．把小磁针放在磁铁周围的任何位置，静止后小磁针的北极都指向此磁铁的 S极，故D错误．故选 C．3.电梯设置有超载自动报警系统，其工作原理如图所示，R为保护电阻，压敏电阻的阻值随压力的增大而减小，下列说法正确的是（）A. 控制电路接通后，电磁铁的上端为\ N极B. 电梯正常运行时K与B接触C. 超载时电磁铁磁性增大D. 处于图示位置时电磁铁对衔铁的吸引力大约是弹簧弹力的3倍【答案】C【解析】解： A ．工作时，电流从电磁铁的下面导线流入，利用安培定则判断出电磁铁的上端为 S极，下端为 N极，故 A错误；B．正常情况下（未超载时），衔铁被弹簧拉起，K与静触点A接触，故 B错误；C ．超载时，随着压力的增大，压敏电阻的阻值随着减小，电路中的电流逐渐增大，电磁铁的磁性逐渐增强，故 C正确；D．可以把衔铁看成是一个杠杆，处于图示位置时，电磁铁对衔铁的吸引力的力臂是弹簧弹力力臂的3倍，由杠杆的平衡条件可知，电磁铁对所衔铁的吸引力大约是弹簧弹力的\dfrac13，故 D错误．故选 C．4.如图所示，将木块放在压缩了的弹簧旁，释放弹簧，木块沿着水平地面向右运动，离开弹簧后，木块运动一段距离后停了下来．下列说法正确的是（）A. 木块在离开弹簧后的运动过程中，所受摩擦力不变B. 木块在离开弹簧后的运动过程中，所受摩擦力逐渐变大C. 木块所受摩擦力方向向右D. 木块在运动过程中始终受弹簧弹力的作用【答案】A【解析】解：ABC、木块离开弹簧后，木块向右运动，木块对水平地面的压力和接触面的粗糙程度不变，则摩擦力大小不变，方向水平向左；故A正确，BC错误；D、木块离开弹簧后，不再受弹簧弹力的作用由于惯性可以继续前进，由于阻力作用，木块的速度越来越来越小，最终停了下来；故D错误；故选：A．5.下图中各螺线管通电后，小磁针的指向正确的是（）A.B.C.D.【答案】D【解析】 A 、由图可知，电流从螺线管的右端流入，左端流出，根据安培定则可知，螺线管左端是N极，右端是S极；由于同名磁极相互排斥，异名磁极相互吸引，所以小磁针的左端应为是N极，右端是S极，故A错误。

第十六章《电磁铁与自动控制》单元测试试卷满分：100分时间：90分钟一、单选题（每小题3分，共21分）1．人类最早的磁化技术出现在我国宋代。

据《武经总要》记载，如图所示，古人先将鱼形铁烧红，令铁鱼头尾指向南北，然后将其放入水中冷却，依靠地磁场获得磁性，再将其放入水中漂浮，制成指南鱼，图中是它静止时的指向。

下列判断正确的是（）A．鱼形铁不能被磁体吸引B．指南鱼周围存在磁感线C．指南鱼鱼头应标注“N”D．指南鱼的腹部磁性最强2．物理学是美的，许多物理现象都具有对称美、平衡美和曲线美。

下列优美的曲线中，用磁感线描述磁体外部磁场正确的是（）A．B．C．D．3．如图所示，在电磁铁的正上方用弹簧挂着一根条形磁铁，闭合开关S，待条形磁铁静止后，再将滑片P 从a端向b端移动的过程中，会出现的现象是（）A．电流表示数变大，灯L变亮，弹簧的长度变长B．电流表示数变大，灯L变亮，弹簧的长度变短C．电流表示数变小，灯L变暗，弹簧的长度变长D．电流表示数变小，灯L变暗，弹簧的长度变短4．如图所示，闭合电磁铁开关S，条形磁铁静止在水平桌面上。

下列判断正确的是（）A．条形磁铁受到电磁铁对其向左的作用力B．条形磁铁受到桌面对其向左的摩擦力C．将滑动变阻器的滑片向右移动，条形磁铁受到的摩擦力不变D．若只改变电源的正负极，条形磁铁受到的摩擦力变大5．如图所示，是某同学自制的简易电磁锁原理图。

闭合开关S，滑片P向左移动，使静止在水平桌面的条形磁体滑动，打开门锁。

下列说法正确的是（）A．通电后电磁铁a端为S极B．滑片向左移动的过程中电磁铁的磁性增强C．条形磁体在滑动过程中受到向左的摩擦力D．条形磁体在滑动过程中受到的摩擦力变小6．如图所示，是巨磁电阻特性原理的示意图，其中GMR是一个巨磁电阻，其阻值随磁场的增强而急剧减小。

闭合开关S1、S2，下列说法正确的是（）A．电磁铁的右端为N极B．当滑片P向右滑动时，电磁铁磁性增强C．当滑片P向左滑动时，巨磁电阻的阻值增大D．当滑片P向左滑动时，指示灯变亮7．创新小组的同学们为学校食堂设计了一个可自动注水的储水池。

初三物理《电磁铁与自动控制》单元检测试卷一、单选题1．如图甲所示，将一对磁性材料制成的弹性舌簧密封于玻璃管中，舌簧端面互叠，但留有间隙，就制成了一种磁控元件——干簧管，它可以用于自动控制.小明自制了一个线圈，将它套在干簧管上，制成一个干簧继电器，用来控制灯泡的亮灭，如图乙所示.请你分析这种干簧继电器的工作原理包括：①磁化②电流的磁效应③磁场对电流的作用④磁极间的相互作用A．①②B．①②③C．①②④D．②③④2．小磁针在水平面内静止时，N极指北，S极指南，但又不是正南正北方向，这个事实说明（）A．地球周围空间存在磁场B．地磁两极与地理两极并不重合C．地磁的N极在地理北极附近D．地磁的S极在地理南极附近3．下列常见物品中能被磁铁吸引的是（）A．玻璃B．铁钉C．塑料尺D．橡皮4．人造磁铁使用一段时间后磁性会减弱，下列图中已经标明了人造磁铁两端的N极和S极，把螺线管通电使人造磁铁的磁性增强的做法正确的是A．B．C．D．5．如图所示，小磁针静止在螺线管附近，闭合开关S后，下列判断正确的是( )A．通电螺线管外A点的磁场方向向右B．通电螺线管的左端为S极C．小磁针一直保持静止D．小磁针N极向左转动6．下图是抓拍机动车闯红灯的工作原理示意图．光控开关接收到红灯发出的光会自动闭合，压力开关受到机动车的压力会闭合，摄像系统在电路接通时可自动拍摄违规车辆．下列有关说法正确的是（）A．摄像系统拍摄的图像是正立缩小的虚像B．当红灯损坏不能发光时，该装置仍能正常工作C．若将光控开关和压力开关并联，也能起到相同的作用D．只要光控开关和压力开关有一个不闭合，摄像系统都不会自动拍摄7．如图所示的四幅图中，不正确的是A．滑块被固定在光滑斜面底端的压缩弹簧弹出后沿斜面向上运动的过程中的受力示意图（略空气阻力）B．近视眼成像情况和近视眼校正后成像情况C．同名磁极（S）的磁场方向D．吊桥所受拉力的力臂L1二、多选题8．图所示为初中物理课本中一些插图，关于这些插图的说法，正确的是（）A．通过实验加推理可以得出真空不能传声B．自动饮水机是利用连通器原理工作的C．用水冷却发动机是因为水的凝固点较低D．电铃是利用磁场对电流的作用工作的9．如图甲所示的干簧管是一种磁控元件。

新人教版九年级上册物理《第十六章电磁铁与自动控制》单元测试题姓名:________ 班级:________ 成绩:________一、单选题1 . 小明在东湖边看到以下四个画面，其中哪一组用到省力的机械（）A．①②B．②④C．③④D．①③2 . 固态酒精、煤油、水银的熔点分别是-117℃、-31℃、-39℃，南极的最低气温可达-89℃，要测量南极的气温应该选用A．水银温度计B．煤油温度计C．酒精温度计D．上述温度计均可3 . 以下对四个实验的认识，正确的是A．甲图实验是著名的法拉第实验B．乙图实验可用来演示电动机的工作原理C．丙图实验中通电螺线管的A端是S极D．丁图实验可用来演示电磁感应现象4 . 关于“磁场”的论述，下列说法中错误的是A．能磁化铁屑B．能吸引铁、钴、镍等物质C．能产生磁感线D．对放入其中的磁体产生磁力的作用5 . 如下为汽车启动原理图．汽车启动时，需将钥匙插入钥匙孔并旋转（相当于接通电路）．下列有关说法错误的是（）A．此时通电螺线管产生磁性B．通电螺线管E端的磁极为南极C．电动机是利用电磁感应原理制成的D．通电螺线管两端电压与电动机两端电压不同6 . 下列有关电现象的说法中，错误的是A．带电体能吸引轻小的物体是因为两者之间一个带正电，另一个带负电B．电荷的定向移动形成电流，定向移动的可能是正电荷，也可能是负电荷，还有可能是正负电荷同时向相反的方向运动C．根据欧姆定律，由于导线电阻很小，短路时电流非常大，温度升高很快，可能造成火灾D．电视机后盖和机壳有很多孔，是为了散发由于电流的热效应而产生的大量热量7 . 根据欧姆定律公式，可变形得到．对此，下列说法中正确的是A．导体电阻的大小跟导体两端的电压成正比B．导体电阻的大小跟导体中的电流成正比C．当导体两端的电压为零时，导体的电阻也为零D．导体电阻的大小跟导体两端的电压和通过导体的电流无关8 . 将图中通电螺线管中的铁芯抽去，可以看到的现象是A．悬挂磁铁的弹簧长度不变B．悬挂磁铁的弹簧伸长C．悬挂磁铁的弹簧缩短D．悬挂磁铁的弹簧发生扭转9 . 物理学中用光线来描述光的传播途径和方向，用磁感线来描述磁场，以下说法正确的是（）A．光线是真实存在的B．磁感线是真实存在的C．光是真实存在的一种电磁波D．磁感线描述的磁场不是真实存在的10 . 如图是直流电铃的工作原理图。
